목표

  • 그래프에서 최단 경로 우선(Shortest Path First)에 대해 이해한다.
  • 벨만 포드(Bellman Ford) 알고리즘을 이해한다.

최단 경로 우선 알고리즘

  • 가중치가 있는 그래프에서 정점과 정점 간 최단의 경로를 탐색하는 것
  • 보통 방향 그래프를 기준, 무방향 그래프의 경우 양방향으로 에지가 두 개 있는 방향그래프로 보면 됨
  • 음수 가중치와 음수 사이클이 있을 수 있음

    하지만 음수 가중치는 보통 없다고 상정, 음수 사이클의 경우 무한한 사이클을 유지하는 것이 최단 경로라는 의미기때문에 성립 불가

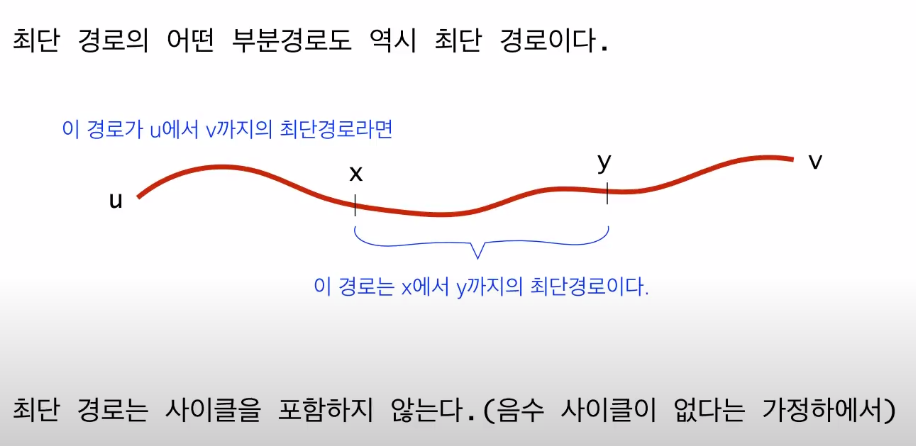

  • 최단 경로는 부분 경로를 포함함

    u>v1>v2>vu -> v1 -> v2 -> v
    u와 v가 최단 경로라면 u,v1u, v1도 최단 경로, u,v2u, v2도 최단 경로, v1,v2v1,v2도 역시 최단 경로임

최단 경로의 종류

d(u,v)d(u,v)라고 가정 시

  • Single Source
    One to All, 하나의 시작 정점에서 모든 목적지를 탐색, 다익스트라 알고리즘
  • Single Destination
    All to One, 하나의 목적지와 여러 개의 기준 정점, Single Source에서 방향만 토글 시키면 구현 가능
  • Single Pair
    One to One, 기준 정점 ss와 목적지 vv와의 최단 경로, 이렇게 나온 최단 경로가 최선이 아닐 수 있기때문에 Single Source에 비해 잘 쓰이지 않음
  • All Pair
    ALL to ALL, 모든 정점과 모든 목적지를 비교, Floyd-Warshall 알고리즘

최단 경로 우선의 구현

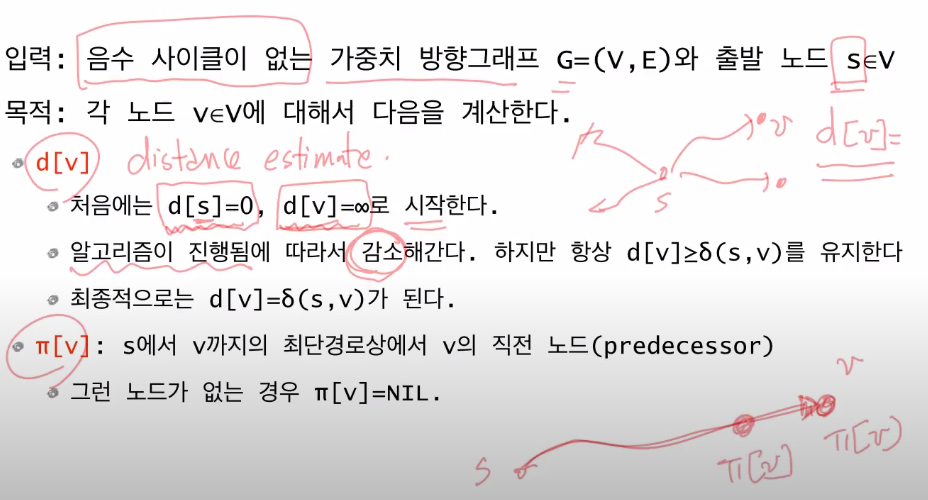

  • 최단 경로는 대부분 거리 추정치를 사용함
    맨 처음은 추정치가 무한대, 이후 추정치가 감소
    감소 된 추정치는 결국 svs-v의 최단 경로가 됨
  • 최단 경로의 목적지를 찾았다는 건 최대 n-1개의 에지만 구성하면 되니 직전 노드가 최단 경로의 노드가 됨

Realaxation

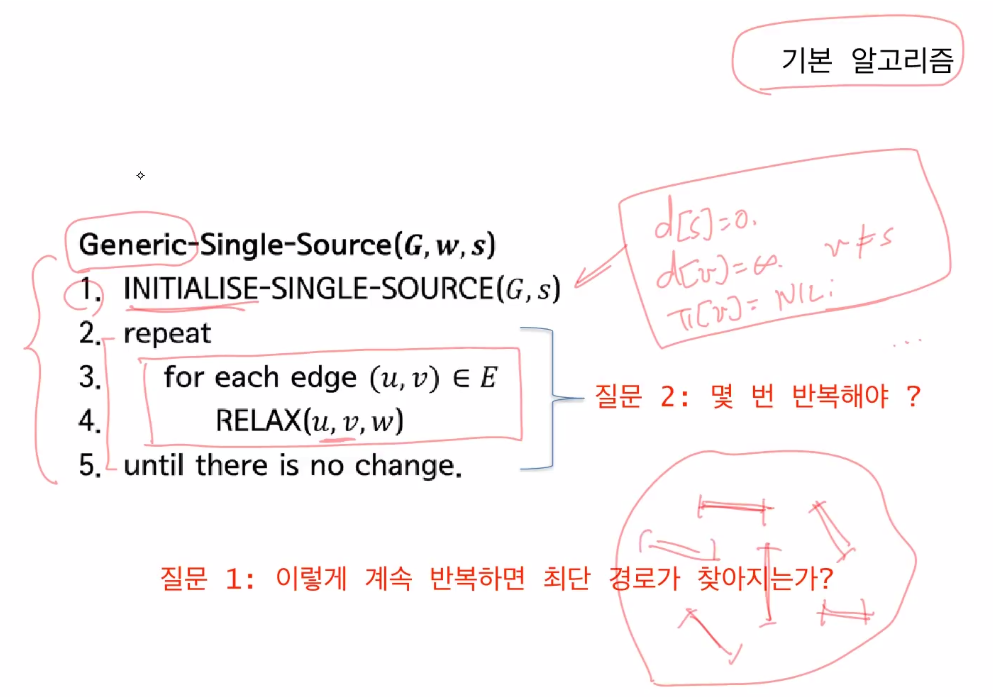

  • 기본적으로 최단 경로 우선 알고리즘은 Realaxation 연산을 구현

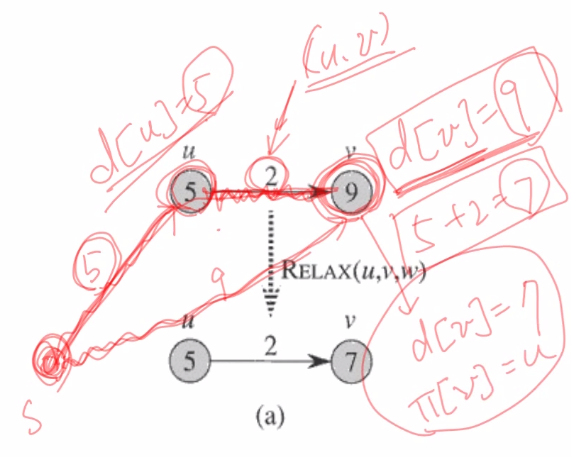

    1. 시작 정점 ss가 탐색한 정점 u,vu,v가 있다
    2. d(s,u)d(s,u)는 5의 가중치, d(s,v)d(s, v)는 9의 가중치, d(u,v)d(u,v)는 2의 가중치
    3. 그렇다면 정점 u,vu,v를 통해 거치는 가중치는 7, vv를 통한 가중치는 9가 되는데 결국 ss에서 vv를 간다는 것은 부분 경로를 포함하기에 7이 된다
    4. 따라서 Realaxation 연산을 통해 가중치를 변경해준다
      앞선 연산 방법에 따라 보면 d[v]=w(u+v)d[v] = w(u + v)7=5+27 = 5 + 2니까 최단 경로 연산이 성공적으로 이루어졌다.

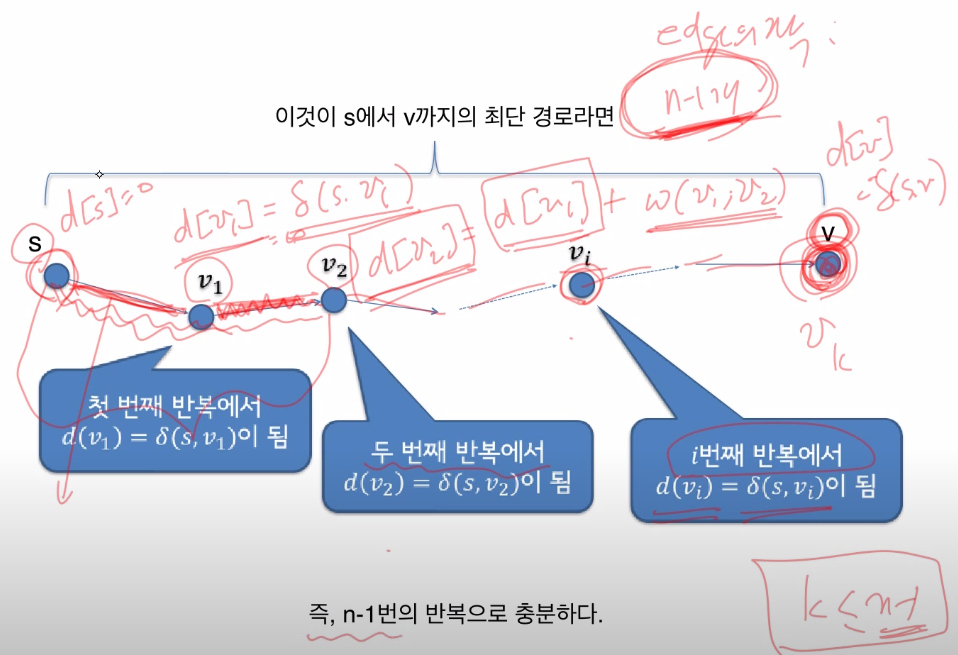

Realaxation 연산은 왜 최단 경로를 구성하는가?

  • 그래프에서 에지는 n1n-1개를 가진다
    이는 사이클이 없고, 한 정점은 한번만 거쳐 모든 노드를 탐색
  • 모든 노드를 반복하는 것이 Round라고 한다면
    • Round(1)에서 가장 최단 경로인 v1v1을 구성
    • Round(2)에서 가장 최단 경로인 v2v2를 구성
      d[v2]=d[v1]+w(v1,v2)d[v2] = d[v1] + w(v1,v2)를 만족하니 v2=s>v1+v1>v2v2 = s->v1 + v1->v2와 같음
    • 최종 n1n-1번 반복 시 d[v]=d[vi]+w(vi+vi)d[v] = d[vi] + w(vi + vi)
      결국 최악의 경우 n1n-1번의 Round를 반복한다면 모든 노드를 연결하는 최단 경로를 구성할 수 있다.
  • 이 알고리즘의 반복으로 구현된 알고리즘이 Bellman Ford 알고리즘이다.

Bellman Ford 알고리즘

  • 벨만 포드 알고리즘은 Realaxation 연산의 반복으로 구성된다

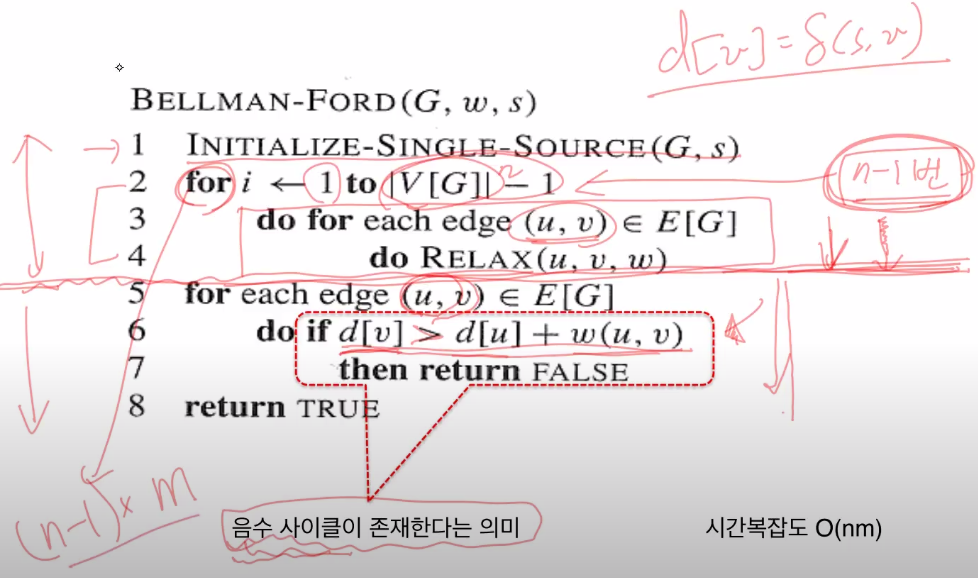

  • 사진의 Pesudo 코드에서는 for(int i = 1; i < n -1; i++) 연산까지가
    벨만 포드 알고리즘이고 밑은 음수 사이클의 체크 연산
  • n1n-1개의 에지까지 모든 노드에 대해 연산해야하니 O(nm)O(nm)의 시간복잡도를 가진다.

문제점

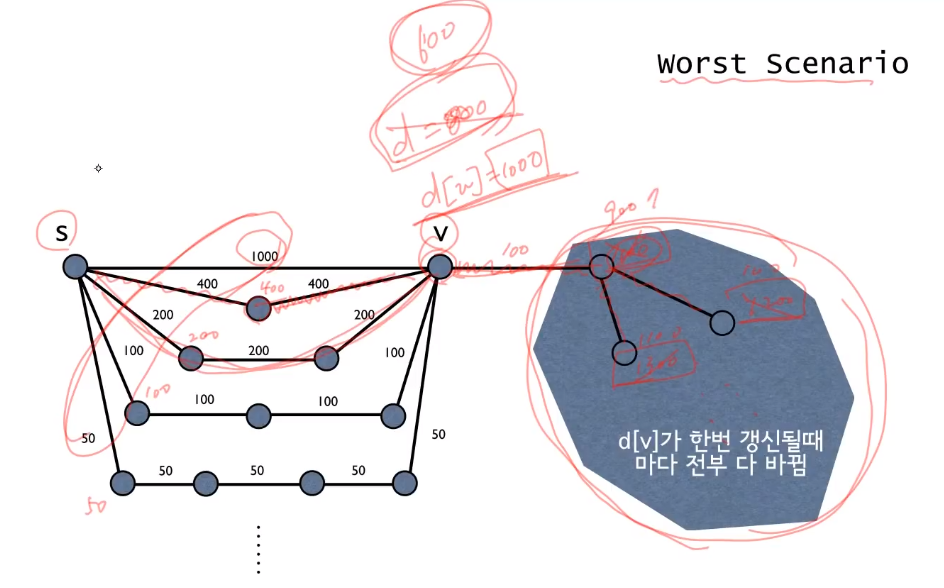

  • 최단 경로는 추정치를 갱신시켜 이루어지는데 이는 vv까지의 최단 경로에 따라 매번 Realaxation 연산이 이루어져야한다는 뜻이다
  • d[v]d[v]가 1000일 때 Realaxation, d[v]d[v]가 800일 때 Realaxation... 이렇게 매번 갱신이 이루어지는 것보다 d[v]d[v]가 250일 때 한번만 Realaxation 연산이 이루어지는 것이 낫다.

그래서 이런 벨만포드 알고리즘의 갱신을 개선하여 다익스트라 알고리즘이 탄생했다.

다익스트라 알고리즘은 여기로

참고

영문 위키
권오흠 알고리즘
