한화시스템 SW BEYOND CAMP 22기 3주차 회고록

1.DB 모델링

모델링의 특징

• 단순화 : 복잡한 현실 세계를 선택과 집중을 통해 목적에 부합하는 필요한 것만 선택하는 것
• 추상화 : 현실세계의 다양한 현상을 일정한 형식의 표기법으로 관련있는 비슷한 수준끼리 묶어낸 것
• 명확화 : 누구나 쉽게 이해할 수 있게 애매모호함을 제거하고 정확하게 기술하는 것

1-1. 데이터 모델 표기법

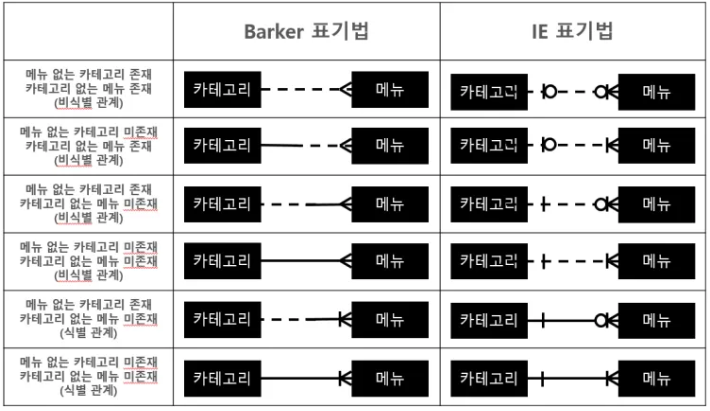

IE 표기법 VS 바커 표기법

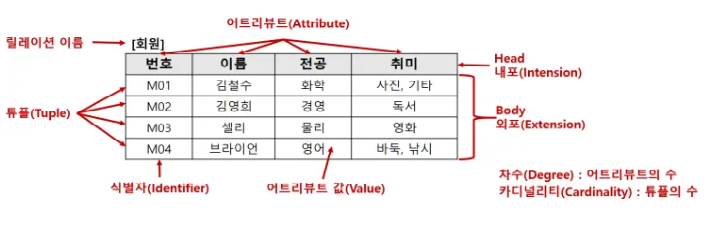

1-2. 관계형 모델(Relation Model)

• 릴레이션


1-3. 무결성

1-3-1. 무결성이란?

• 무결성은 데이터의 값이 정확한 상태를 의미한다. (완전성과 정확성)
• 정확성은 데이터가 서로 모순이 없이 일관되게 일치해야 함을 의미하는 반면 무결성은 데이터가 완전하고 정확해야한다는 것을 의미하는 것이다.(정합성은 맞지만 실제 데이터는 모두 틀린 값이라면 무결성을 위반한 것)

1-3-2. 무결성 종류 및 설명

2. 관계(Realationship)

2-1. 관계란?

• 두 개 이상의 엔티티 간에 존재하는 연관성을 나타낸다.
• 하위 (자식) 엔티티의 속성으로 관리될 때만 관계를 표현한다.
• 관계에는 종속관계와 참조 관계가 있다.
  • 종속관계 : 부모 엔티티와 자식 엔티티 간의 관계로 부모 엔티티가 존재해야 자식 엔티티가 존재할 수 있다. 반대로 말하면 부모 엔티티 없이 관계를 삭제하고 자식 엔티티만 존재할 수 없다.
  • 참조관계 : 엔티티간에 연관성이 존재하긴 하지만 다른 엔티티가 없다고 존재할 수 없는 관계는 아니다. 단순히 참조 데이터를 관리하므로 관계를 삭제해도 한 속성에 대한 연관성만 문제가 되고 하위 엔티티 존재에는 지장이 없다.

2-2 관계의 구성요소

2-1-1. 카디널리티(Cardinality)

• 카디널리티는 릴레이션에서 튜플의 개수이자 상위(부모) 엔티티의 인스턴스 하나가 하위(자식) 엔티티의 인스턴스 몇 개와 관련이 있는지 혹은 그 반대를 나타내는 것이다.
• 카디널리티를 통해 관계가 있는 두 엔티티는 일대일(1:1), 일대다(1,M), 다대다(M,M) 관계로 해소해 주어야 한다.

2-1-2. 옵셔널리티(Optionality)

• 상위(부모) 엔티티와 하위(자식) 엔티티가 서로 연관되는 값이 반드시 존재해야 하는지 존재하지 않아도 되는지를 의미한다.
• 서로 연관되는 값이 반드시 존재하면(최소 1개 이상) Mandatory 이다.
• 서로 연관되는 값이 반드시 존재하지 않아도 된다면(최소 0개 이상) Optional이다.

2-2 특별한 관계의 종류

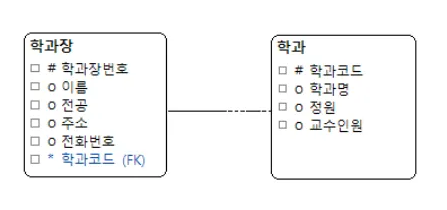

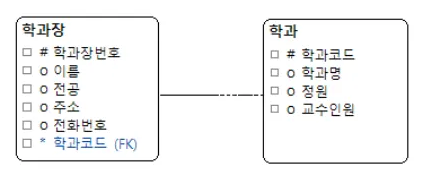

• 일대일 관계(One-to-One Relationship)


• 상위(부모) 엔티티의 하나의 인스턴스가 하위(자식)엔티티의 하나의 인스턴스와 연관되는 관계를 말한다.

• 성능이나 업무 규칙에 의해 일대일 관계를 채택할 수 있다.

• 데이터의 성격이 다르면 업무를 표현하기 위해서 일대일 관계를 채택할 수도 있다.

• 유사한 속성을 과도하게 일대일로 분해하는 것은 유의해야 한다.

• 배타 관계(Exclusive Relationship)

  • 두 개 이상의 상위(부모) 엔티티와 관계를 가지며 상호 배타적(하위(자식)엔티티의 하나의 인스턴스가 한번에 하나의 부모 엔티티와 관계를 가지게 됨) 일 때의 관계를 말한다.

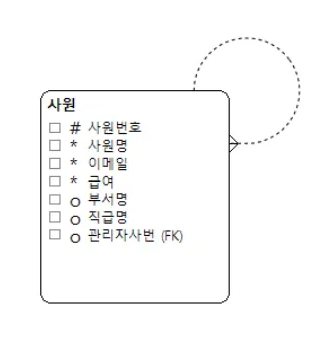

• 재귀 관계(Recursive Relationship)
  • 하나의 엔티티에서 인스턴스가 같은 엔티티의 다른 인스턴스와 관계를 가진다.
  • 주로 계층 구조로 상위와 하위의 개념인 계층 구조(레벨이 존재하는 개념)가 생기는 데이터를 관리하는데 사용되며 엔티티의 개수가 늘어나 조인해야 할 엔티티가 늘어나는 것을 방지해 준다.

3. 논리모델

3-1. 이상이란?

• 중복된 데이터 때문에 데이터에 의도하지 않은 현상이 발생되면 이를 이상현상이라고 한다.
• 이상 현상에는 삽입 이상, 갱신 이상, 삭제 이상이 존재한다.

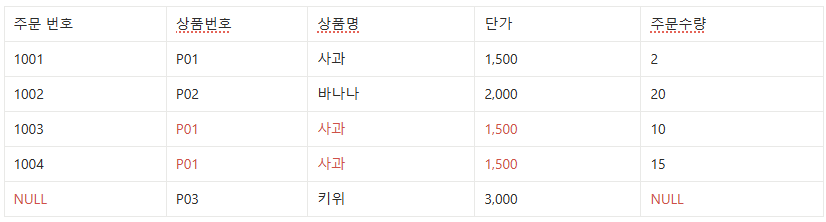

3-2. 삽입 이상(Addition Anomaly)

• 릴레이션에서 새로운 인스턴스를 삽입할 때 발생하는 데이터 이상 현상이다.
• 불필요한 정보를 함께 저장하지 않고는 어떤 정보를 저장하는 것이 불가능하다.

• 인스턴스 삽입 시 기존의 상품이라도 상품번호, 상품명, 단가를 모두 추가해 주어야 한다.
• 주문이 아닌 상품을 추가하기 위한 인스턴스 추가일 경우 주문번호나 주문 수량이라는 불필요한 속성의 값도 추가하여야 한다.

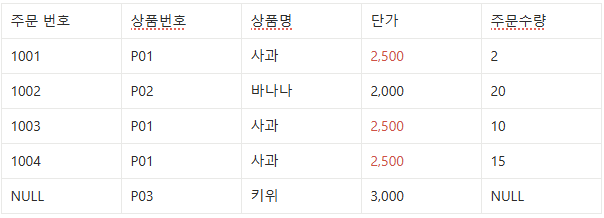

3-3. 갱신 이상(Update Anomaly)

• 릴레이션에서 속성의 값을 업데이트 할 때 발생하는 데이터 이상 현상이다.
• 반복된 데이터 중에 일부만 수정하면 데이터의 불일치가 발생한다.

  상품명이나 단가와 같은 속성의 값들이 변경될 경우 같은 상품은 빠짐없이 모두 수정해 주어야 한다.

3-4. 삭제 이상(Deletion Anomaly)

• 릴레이션에서 인스턴스를 삭제할 때 발생하는 데이터 이상 현상이다.
• 유용한 정보를 함께 삭제하지 않고는 어떤 정보를 삭제하는 것이 불가능하다.

• 주문 내역을 삭제하려고 할 땐 관련 상품도 같이 소멸되어 상품 자체가 사라져 버리게 된다.

4. 정규화

4-1-1. 정규화의 목적

• 중복 데이터를 제거하여 안정성과 확장성을 도모한다.
  • 안정성 : 함수 종속을 기반으로 데이터의 성격에 맞는 엔티티가 도출되어 모델 구조를 정의할 수 있다.
  • 확장성 : 데이터의 정체성이 그대로 반영되어 업무가 수정되거나 추가 되더라도 엔티티에 반영하기가 수월해 진다.

4-1-2. 함수 종속

• 릴레이션 내에 존재하는 속성 간의 종속성을 의미한다.
• 대표 속성(식별자)이 나머지 속성을 유일하게 식별할 수 있다면 대표 속성과 나머지 속성 사이에는 연관관계가 성립하고 이것을 함수 종속이라고 한다.
• 속성 간의 종속성을 나눌 때 기준이 되는 결정자(Determinant)와 결정자의 값에 의해 유일하게 식별될 수 있는 값을 종속자(Dependent)라고 한다.
• 속성 Y가 속성 X에 의해 함수적으로 종속됨을 표현한 것이다.
• 속성 X의 값을 이용해 속성 Y의 값을 유일하게 식별할 수 있다는 의미로 X의 값에 대해 Y의 값이 오직 하나만 연관되어 있음을 의미한다.

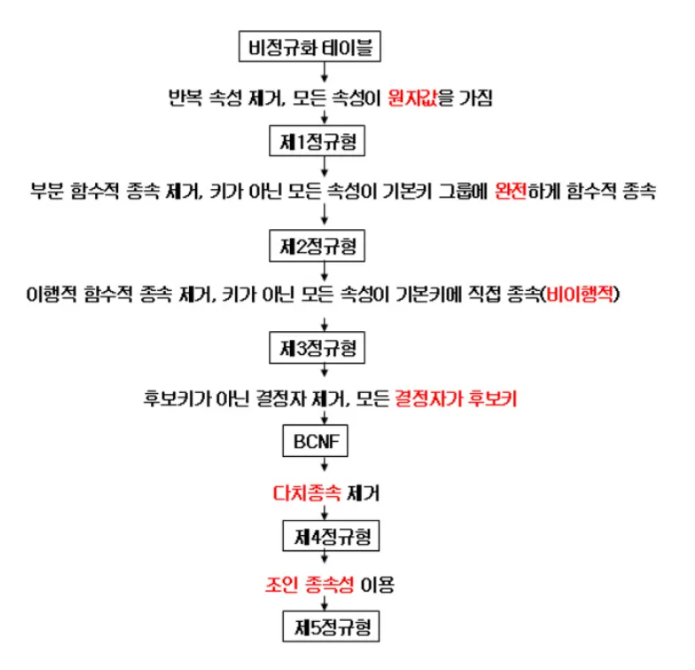

4-2. 정규화의 종류

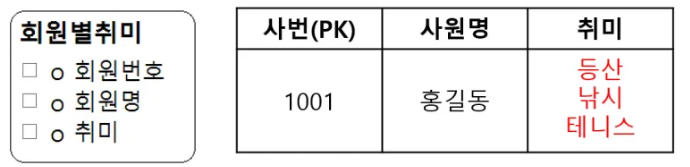

4-2-1. 제 1정규형(1NF)

• 모든 속성은 반드시 하나의 값을 가져야 한다.(속성은 원자값을 지녀야 한다.)
• 다가 속성(Mutivalued Attributes)과 복합 속성(Composite Attributes) 에 대해 판단하여 처리한다.
  • 다가 속성 : 하나의 인스턴스에 하나의 속성이 여러 값을 가지게 되는 속성
  • 복합 속성 : 여러 속성이 하나의 속성으로 묶여있는 속성

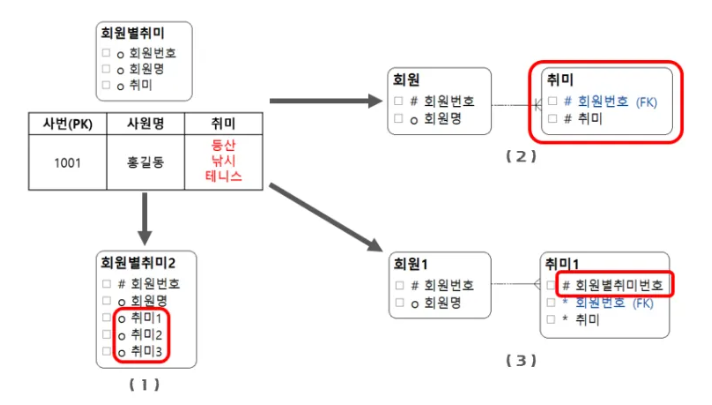

• (1)의 경우와 같이 속성을 추가해서 인스턴스별로 하나의 속성에 하나의 값이 들어갈 수 있게 할
  수 있다. 다만 이렇게 처리할 경우 속성의 갯수가 더 적을 경우가 많거나 추가한 속성의 수보다 많
  은 값은 처리할 수 없다. 속성이 한정적이고 제한적으로 존재할 때 처리할 수 있는 방법이다.
• (2)의 경우와 같이 엔터티를 따로 추출해서 1대 다 관계로 처리할 수 있다. 새로 생성된 엔터티의
  인스턴스들을 구분하기 위해 속성들을 모두 식별자(복합키)로 활용하는 경우이다. (인스턴스의 구
  분 기준을 고려하여 식별자를 선정)
• (3)의 경우는 (2)에서 추가적인 속성으로 인조식별자를 추가하여 인스턴스를 구분하고 나머지 속
  성은 비식별자로 처리하는 경우이다.

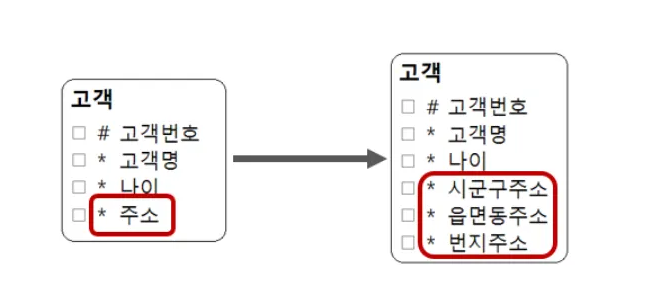

복합 속성과 관련된 1정규형 처리 방법

• 주소라는 속성은 여러 속성이 하나로 묶인 복합속성의 의미가 될 수 있다.
• 업무상 주소를 구분해서 사용하고자 하는 경우가 많을 때 속성을 구별하며 되려 하나의 주소로 다룰 때가 많을 때는 속성을 구분해서 사용하는 것이 좋지 않다.

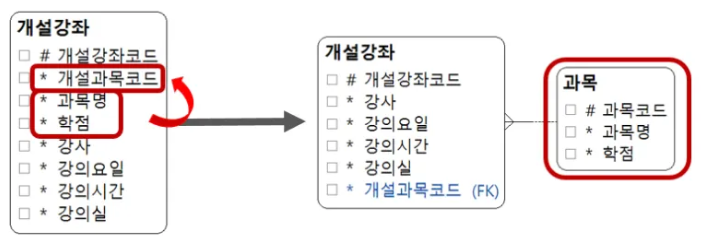

4-2-2. 2정규형(2NF)

• 후보 식별자 속성과 일반 속성 간의 종속성을 판단하여 처리한다.

4-2-3. 3정규형(3NF)

• 이행적 종속성(Transitive Dependency) 을 제거하고 일반 속성 간에 종속관계가 없도록 처리한다.
• 일반 속성에 결정자 속성과 종속자 속성이 있는 경우 다른 엔티티로 구별하여 분리한다.

5. 물리 모델

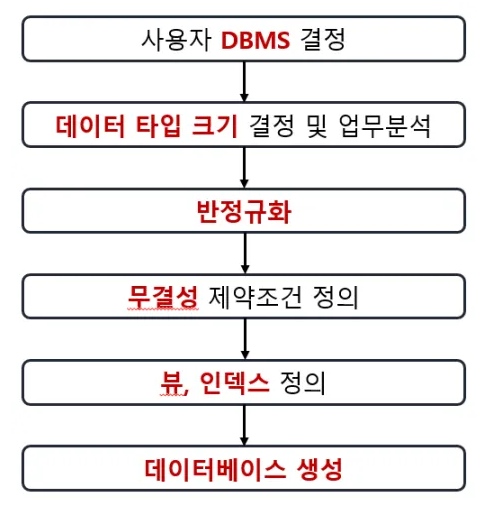

5-1. 물리 모델이란

• 실제로 데이터베이스에 이식할 수 있도록 모델의 구조보다는 인덱스, 뷰, 테이블 타입과 사용하는DBMS와 같은 물리적 요소에 집중하여 데이터베이스를 설계하는 단계이다.
• 성능을 고려해 비정규화(Denormalyzation)를 진행하는 단계이다.


5-2. 물리 모델의 목적

• 성능을 최적화 하기 위해 성능을 고려하여 엔티티를 합치거나 모델 구조를 약간 변경(비정규화) 할 수 있다.

5-3. 물리 모델의 주의사항

• 모델의 구조는 많아도 10% 이내의 변화 정도만 이루어 져야 한다.
• 화면이나 SQL이 작성되면서 필요한 인덱스와 뷰를 도출한다.
• 비정규화는 특정 성능 문제를 해결하기 위한 목적이 아니라면 고려하지 않는다.
• 슈퍼타입과 서브관계의 물리적 변환

6. 비정규화(Denormalization)

6-1. 비정규화란?

• 정규화 작업이 완료된 후 데이터 물리 모델링 과정 중 시스템의 성능 향상, 개발 과정의 편의성, 운영의 단순화를 추구
• 중복은 감수하고 데이터베이스의 성능을 향상시키는 것(특히 검색 속도)
• 정규화를 통한 데이터 무결성 유지도 중요하지만, 다수 사용자가 동시 이용하는 환경에서 일정 성능을 유지하는 것도 매우 중요

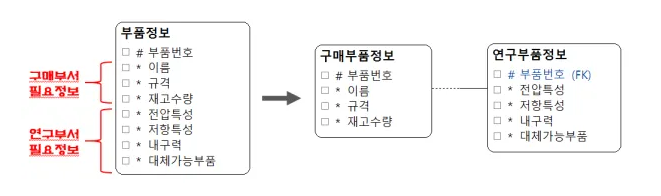

수직 분할

• 엔터티의 튜플 수 및 속성의 수가 매우 많고, 엔터티의 속성들이 그룹화되어 각 그룹이 특정 부서
  혹은 응용 프로그램에 의해서만 사용될 때
• 엔터티의 데이터량이 많을수록 검색속도는 느려지므로, 엔터티를 분할하여 데이터량을 줄임으로써 성능 향상을 도모할 수 있다.
• 수직 분할은 반복되지는 않지만 속성들이 그룹화 되어 각 그룹이 특정 부서 혹은 응용프로그램에
  의해서만 사용될 때에 사용할 수 있으며 수직 분할하면 본래 하나의 엔터티였기 때문에 카디널리
  티는 1:1이 된다.

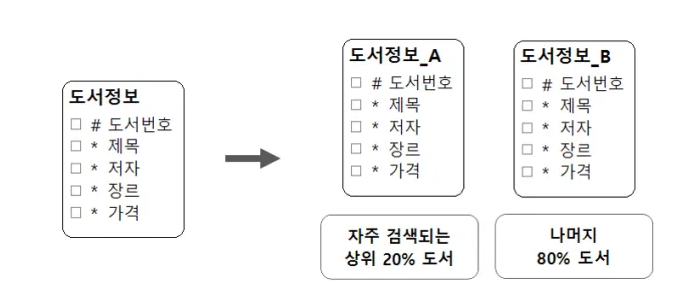

수평 분할

• 튜플의 검색빈도가 다르다는 점을 이용하여 엔터티를 분할하면 엔터티의 데이터 크기가 감소하여 성능 향상의 효과를 볼 수 있다.
• 수평 분할 결과로 나온 엔터티 중 도서정보_A는 자주 검색되는 상위 20%의 도서이고 도서정보
  _B는 나머지 80%의 도서이다. 즉, 20%의 책이 전체 검색 빈도의 80%를 차지한다고 생각할 수
  있으며 수평분할 된 엔터티는 속성은 동일하지만 서로 아무런 관계도 성립하지 않는다.

속성 중복

• 주문 내역에 주문업체 속성이 중복되게 추가한 것으로 조인을 하지 않고 주문내역으로부터 주문업체 정보를 얻을 수 있다.
• 과도하게 중복된 속성들을 사용하게 되면 데이터의 무결성(데이터의 불일치)이 깨질 수 있다.
• 입력, 수정, 삭제에 있어 응답시간이 늦어질 수 있다.

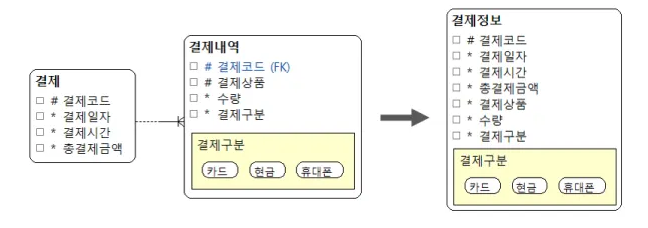

엔티티 통합

• 항상 혹은 대부분 조인에 의한 검색을 하고, 검색이 빈번히 이루어지는 두 개 이상의 엔터티를 대
  상으로 한다.
• 조인 연산에 걸리는 시간을 단축시켜 준다.
• 중복이 존재할 수 있어 이상(Anomaly) 현상이 발생할 수 있다는 것을 고려해야 한다.
