주요 정보

교육 과정명 : 클라우드기반 스마트융합보안 과정 16기
교육 회차 정보 : '23. 12. 06. 클라우드 보안 기술 #05

학습 내용 요약

웹 애플리케이션 환경 AWS 리소스로 구성

Flask 앱과 MySQL 사용방법(스키마 생성, 조회)
AWS EC2, RDS, MySQL 연동
React 앱 사용(웹 서버 실행 기초)
React 와 Flask 앱 사용, 그리고 CORS 오류
AWS 리소스(EC2, RDS)에 React, Flask 앱 구성
AWS 리소스(EC2, RDS, S3)에 React, Flask 앱 구성

1. 웹 애플리케이션 환경 AWS 리소스로 구성

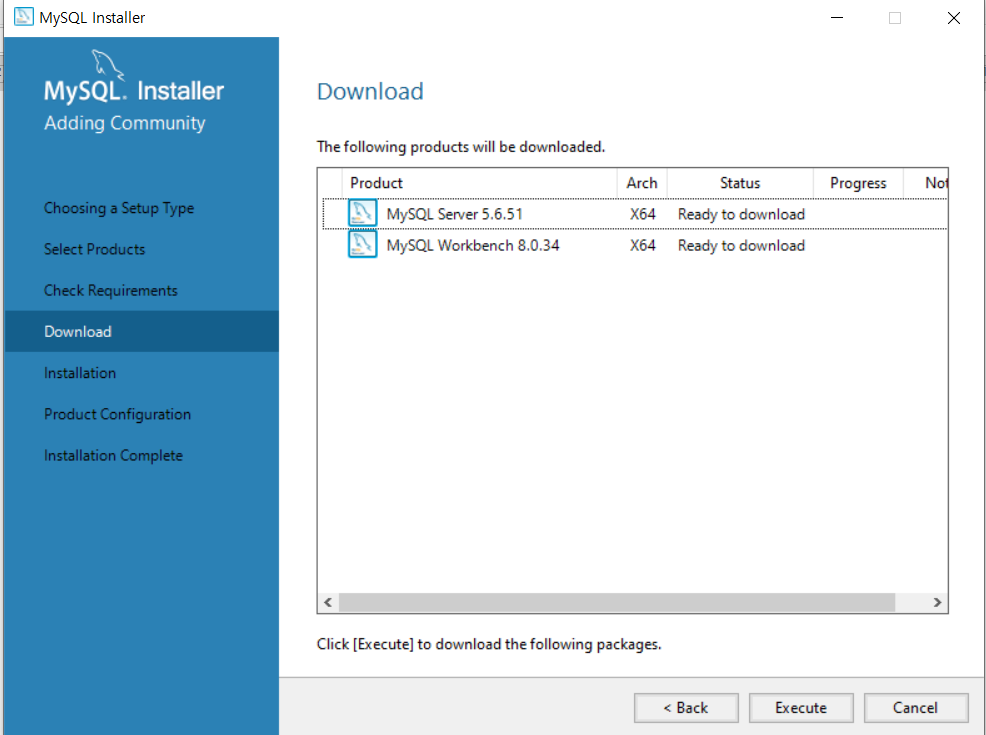

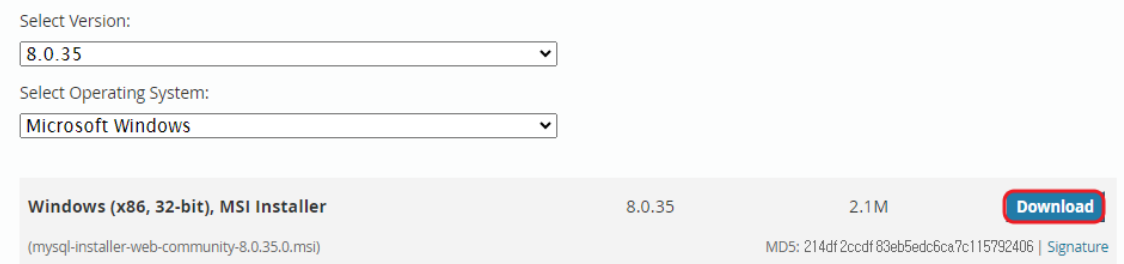

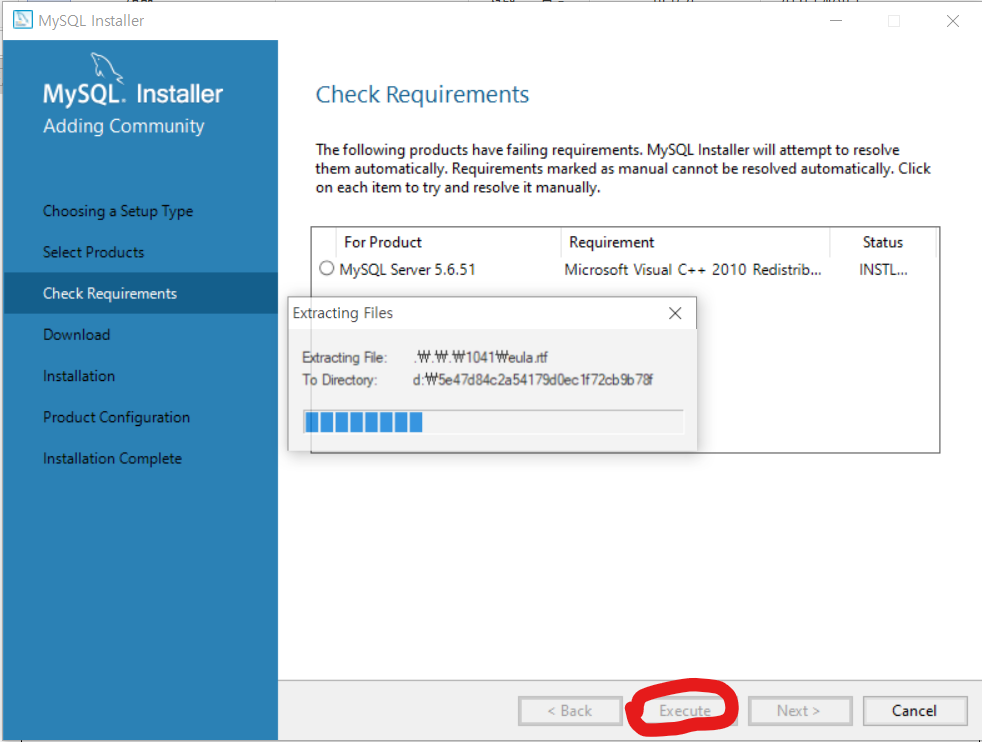

MY SQL 설치
https://dev.mysql.com/downloads/installer/
8.0.35 버전 설치

커스텀으로 설치를 선택한다.

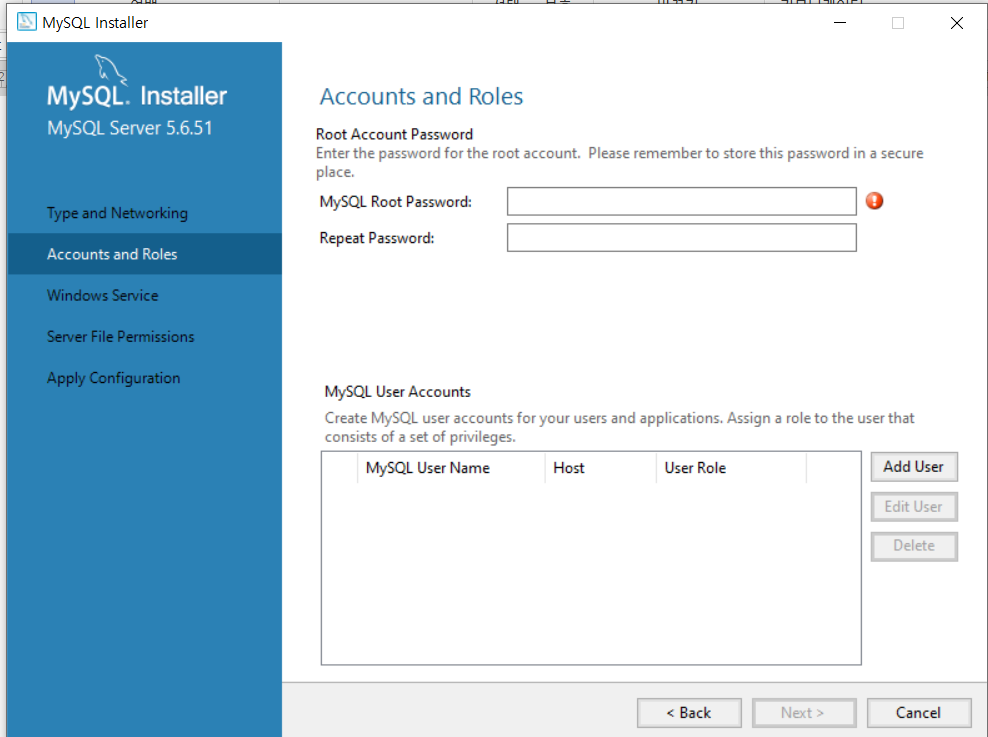

디폴트 설정으로 설치를 진행하면 계정 생성 설정 창이 나온다.

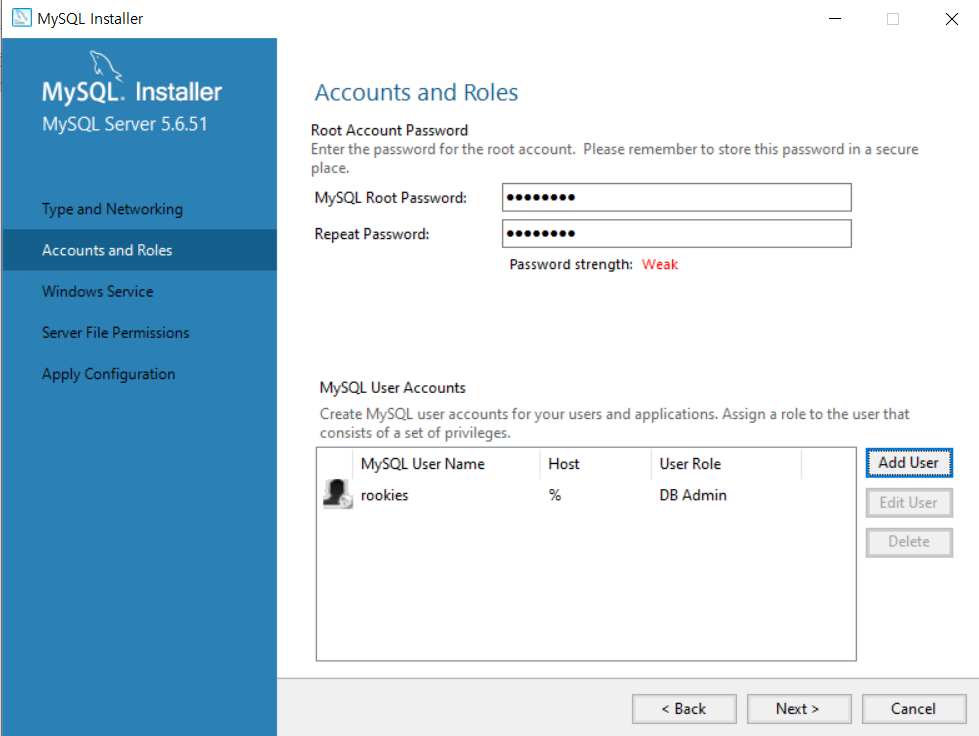

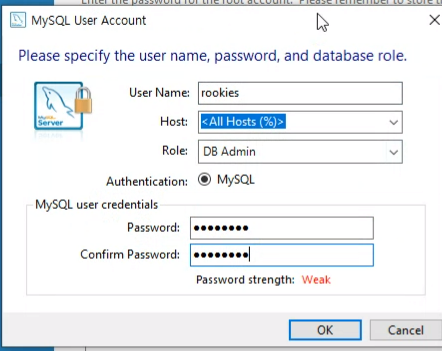

루트 계정 : (? / password), 사용자 계정: ( rookies / password ) 를 설정한다.

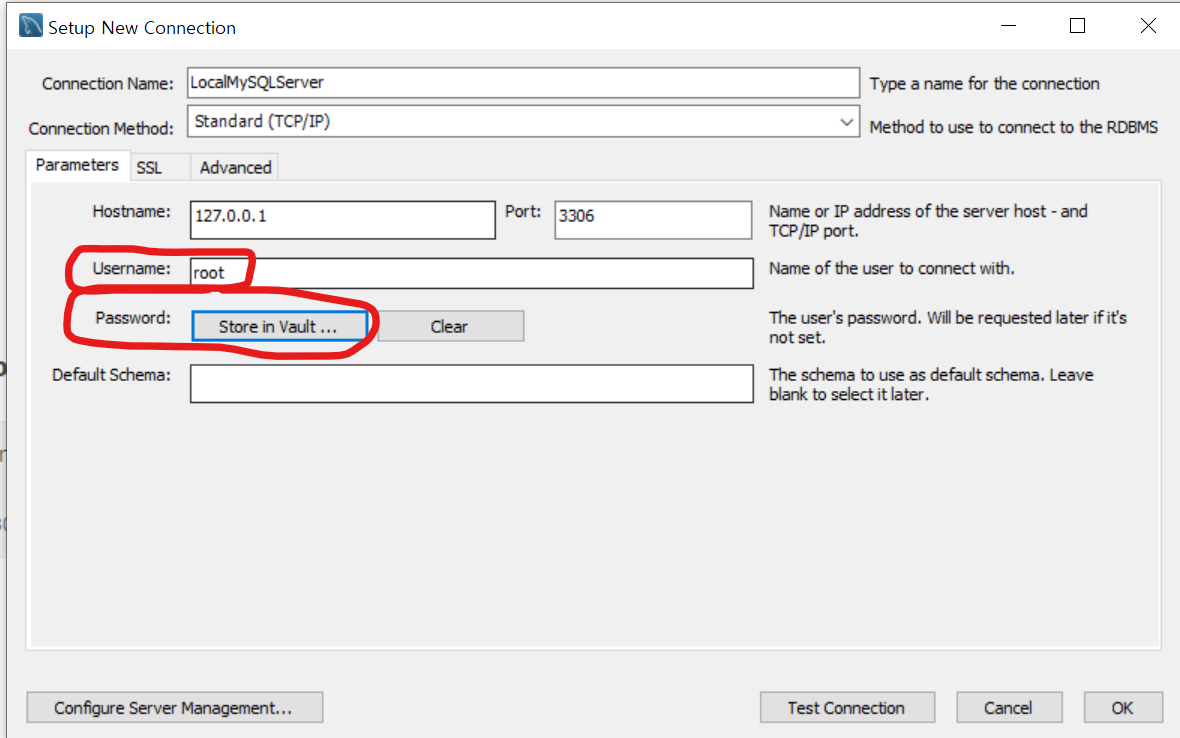

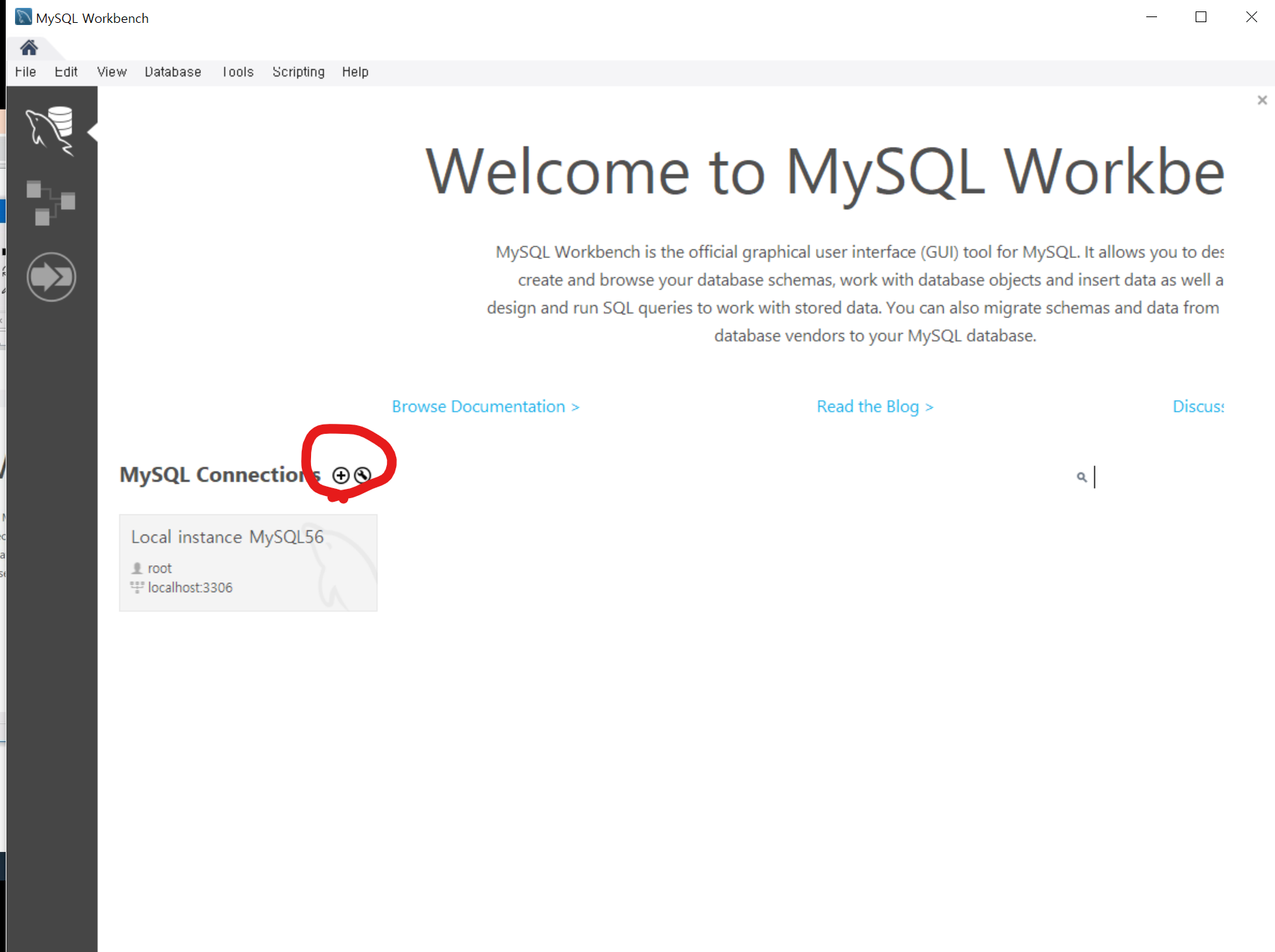

MySQL 창이 나온다. 여기서 연결을 추가한다.

Username 에는 root, Password - Store in Vault... 로 들어가 패스워드를 입력한다.

-연결에 이상이 없다면 ok 를 누른다.

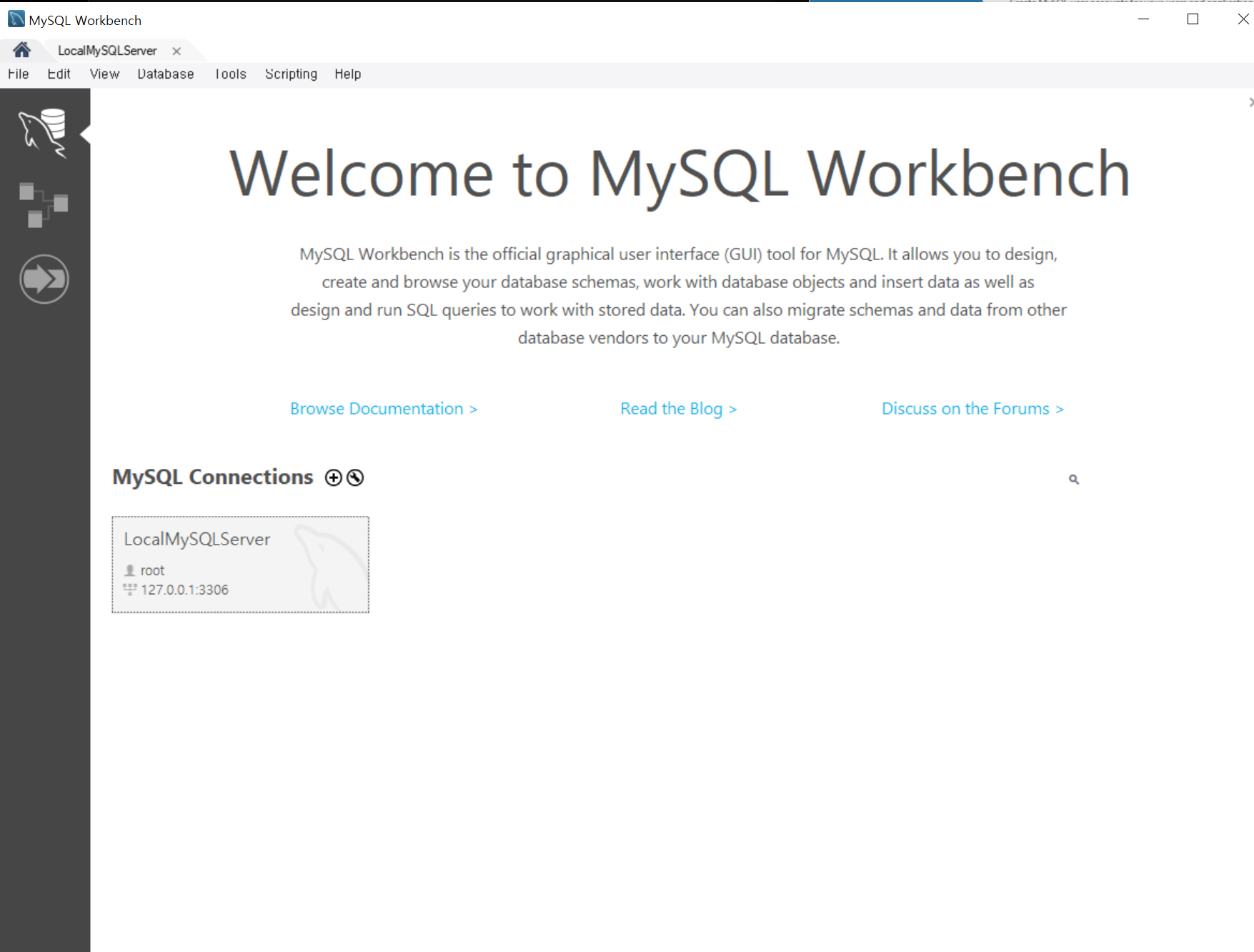

LocalMySQLServer 연결이 생겼다. 해당 연결로 들어가 보자.
실습 참고 링크 : https://shanepark.tistory.com/64#google_vignette
위 링크를 참조해 아래에서 DB를 생성한다. (MySQL 에서의 스키마 == DB 동일하다. 스키마 : 테이블의 집합체로써의 데이터베이스)

스키마 및 테이블 생성
CREATE SCHEMA `sampledb` DEFAULT CHARACTER SET utf8 ;

use sampledb;

CREATE TABLE `emp` (
  `empno` varchar(50) NOT NULL,
  `name` varchar(50) DEFAULT NULL,
  `department` varchar(50) DEFAULT NULL,
  `phone` varchar(50) DEFAULT NULL,
  PRIMARY KEY (`empno`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

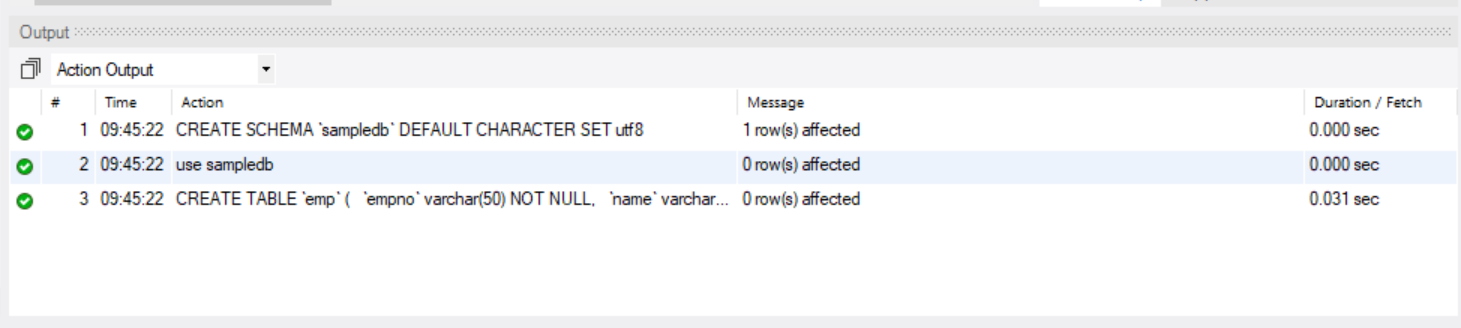

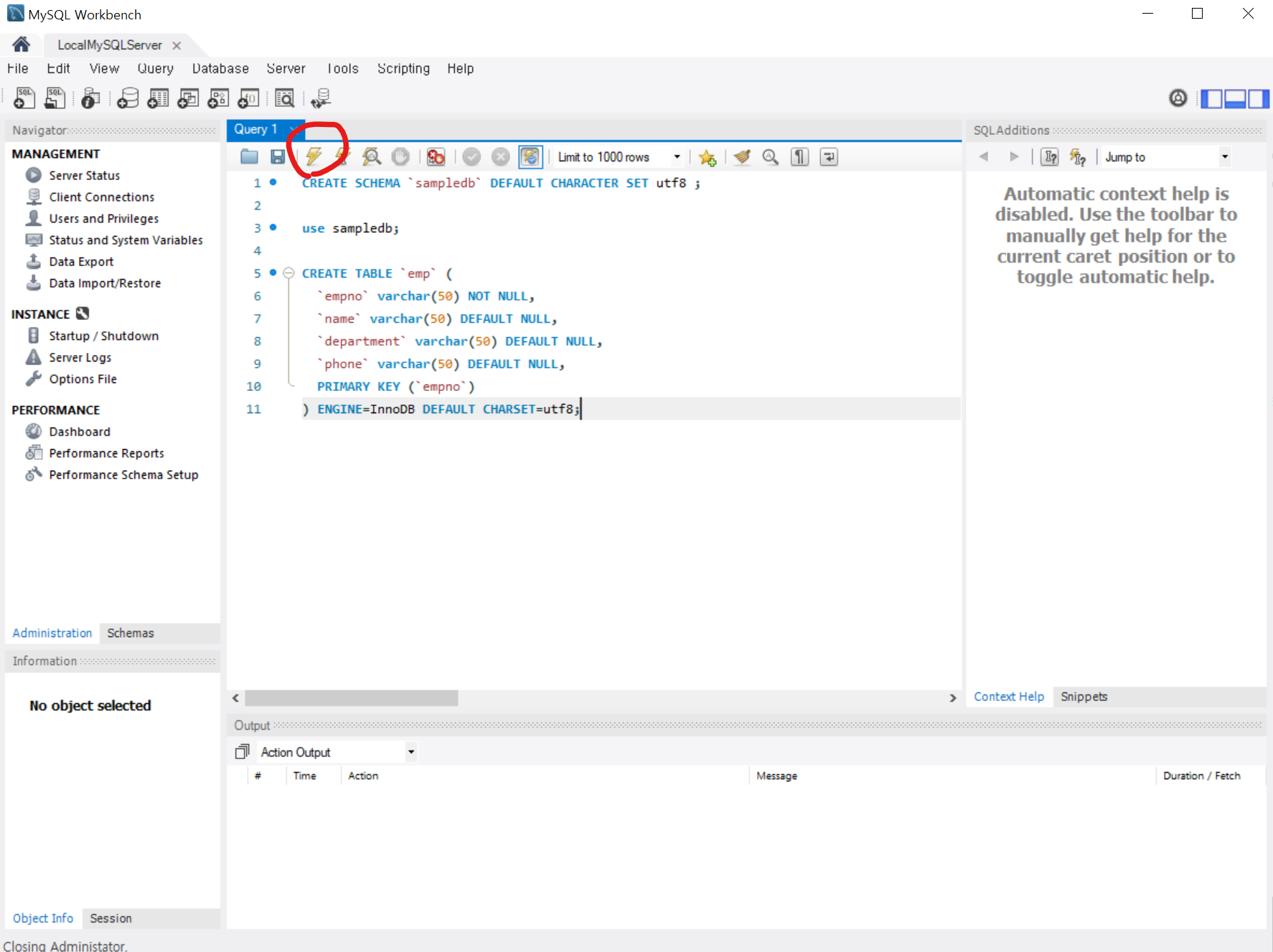

번개 모양 아이콘을 누르면, SQL 문을 실행한다. 이상이 없다면 스키마를 생성한다.

정상적으로 DB가 생성되었다.
데이터를 삽입해 보자!

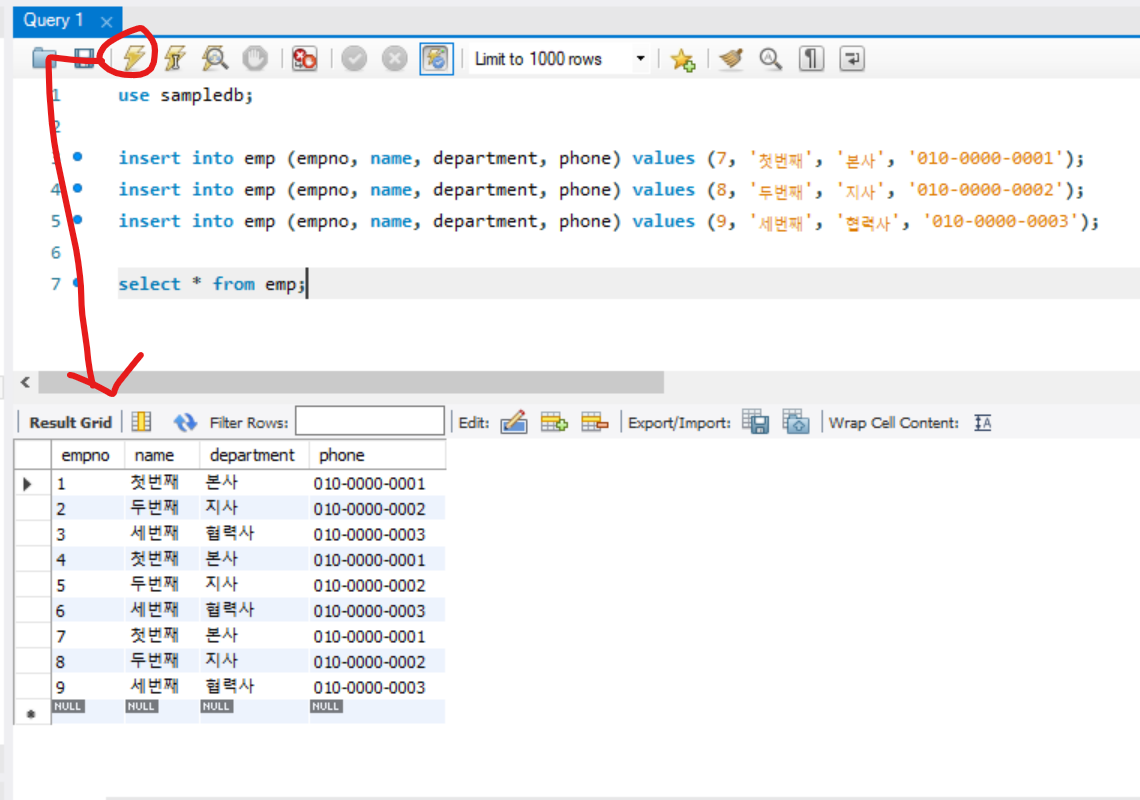

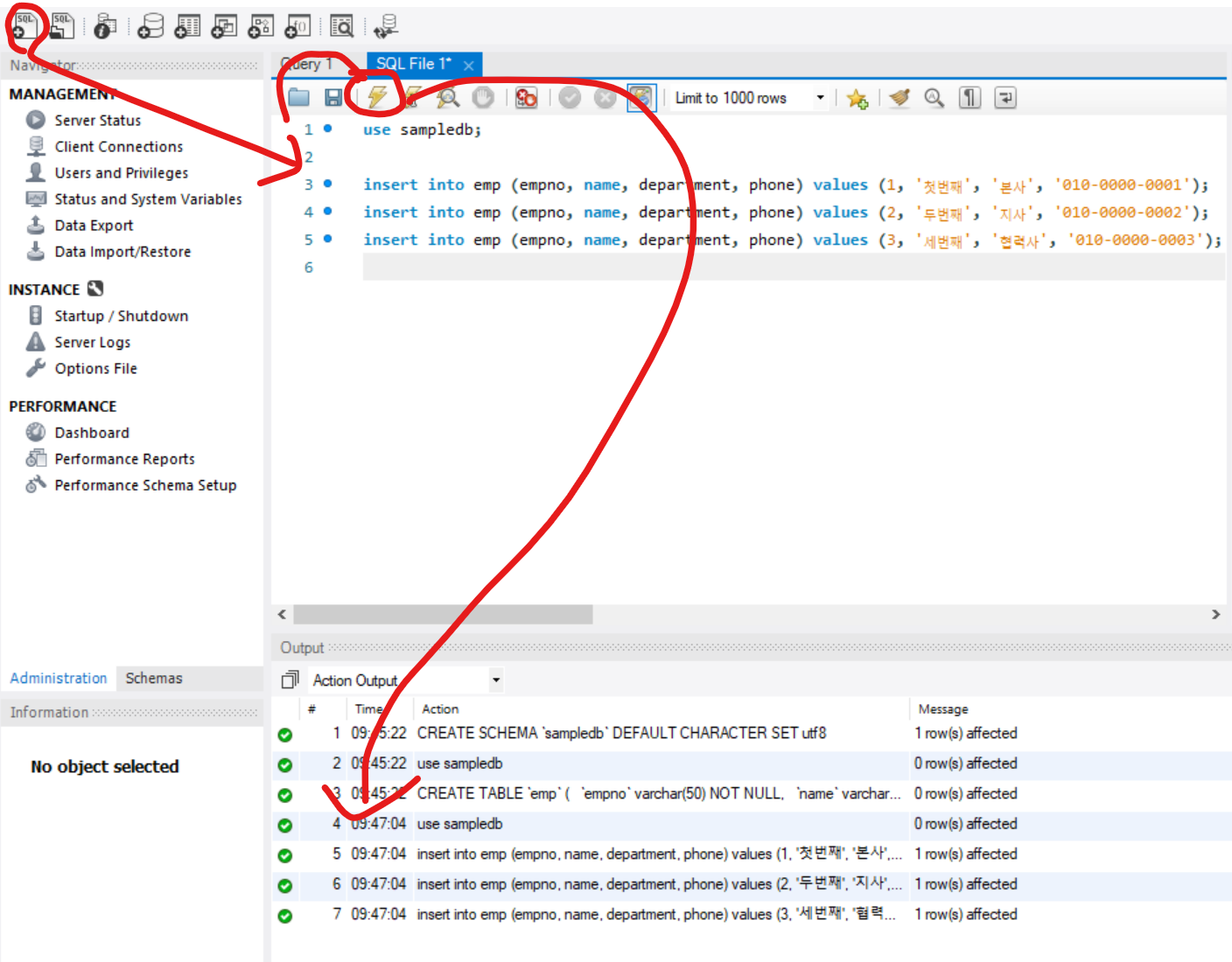

좌측 상단의 SQL + 아이콘을 누르고, 샘플 데이터를 추가하는 SQL 문을 실행시켜보자

가상 터미널에서 Flask 앱 생성 환경 구성

CMD 창에서 hello-flask 디렉터리 생성 밎 이동한다.
해당 위치에서 VS Code 프로그램을 실행한다.

그 후 현 디렉토리에 venv 이름의 가상환경을 생성한다.
가상 터미널에 진입한다. 아래 명령어를 입력 후 엔터를 누르면 셀이 (venv) 라고 변경된다.

.\venv\Scripts\activate

가상 터미널에서 flask 를 설치한다.
추가로 pymysql 도 설치해준다.

(venv) C:\aws\hello-flask>pip install pymysql

flask 설치가 완료되면 설치 목록을 확인한다.

이 내용을 txt 파일에 기록해 두자. 추후 앱 환경이 변경되어도, 동일한 패키지 구성을 만들 수 있다.

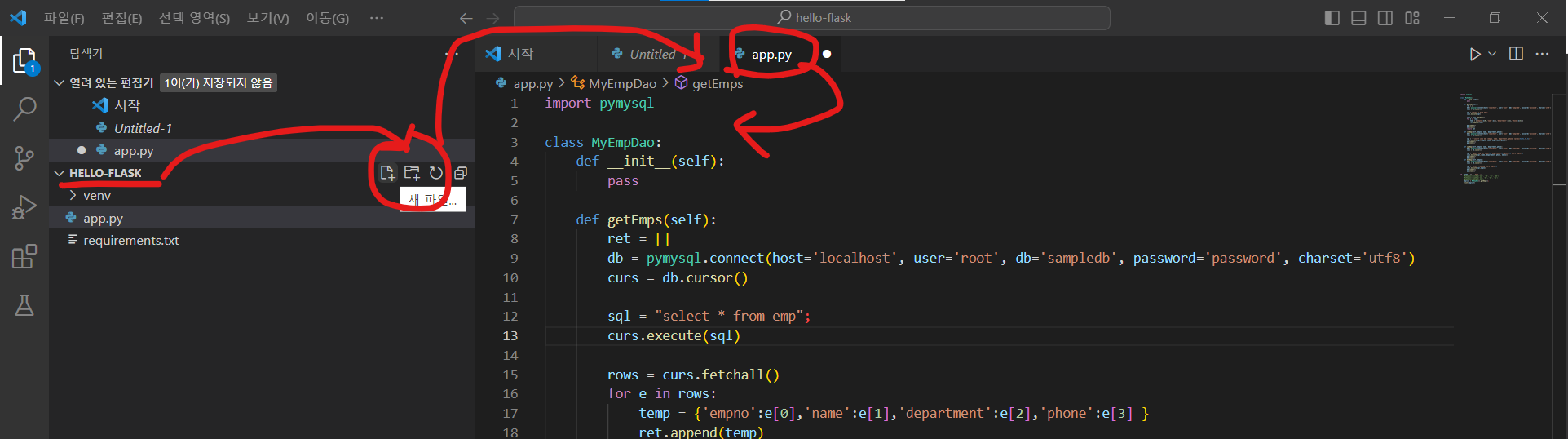

이전에 열었던 VS Code에서 app.py라는 파일을 생성 후 아래 코드를 입력한다.

import pymysql #mysql을 python에서 사용할 수 있는 라이브러리

class MyEmpDao:
    def __init__(self):
        pass

    def getEmps(self):
        ret = []
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = "select * from emp";
        curs.execute(sql)

        rows = curs.fetchall()
        for e in rows:
            temp = {'empno':e[0],'name':e[1],'department':e[2],'phone':e[3] }
            ret.append(temp)

        db.commit()
        db.close()
        return ret

    def insEmp(self, empno, name, department,phone):
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = '''insert into emp (empno, name, department, phone) values(%s,%s,%s,%s)'''
        curs.execute(sql,(empno, name, department,phone))
        db.commit()
        db.close()

    def updEmp(self, empno, name, department,phone):
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = "update emp set name=%s, department=%s, phone=%s where empno=%s"
        curs.execute(sql,(name, department, phone, empno))
        db.commit()
        db.close()
    def delEmp(self, empno):
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = "delete from emp where empno=%s"
        curs.execute(sql,empno)
        db.commit()
        db.close()

if __name__ == '__main__':
    #MyEmpDao().insEmp('aaa', 'bb', 'cc', 'dd')
    #MyEmpDao().updEmp('aa', 'dd', 'dd', 'aa')
    #MyEmpDao().delEmp('aaa')
    emplist = MyEmpDao().getEmps();
    print(emplist)

VS Code - 파일 - 저장 : 위에서 생성한 파일을 저장한다
그리고 가상 환경에서 아래 명령어를 입력한다

python app.py

실제로 이 코드를 실행하면 getEmps 메서드가 호출되어 'emp' 테이블의 모든 레코드가 콘솔에 출력을 확인 가능하다.
다른 파이썬 파일을 VS Code 에서 생성하자. 이름은 mydao.py이다.

import pymysql

class MyEmpDao:
    def __init__(self):
        pass

    def getEmps(self):
        ret = []
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = "select * from emp";
        curs.execute(sql)

        rows = curs.fetchall()
        for e in rows:
            temp = {'empno':e[0],'name':e[1],'department':e[2],'phone':e[3] }
            ret.append(temp)

        db.commit()
        db.close()
        return ret

    def insEmp(self, empno, name, department,phone):
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = '''insert into emp (empno, name, department, phone) values(%s,%s,%s,%s)'''
        curs.execute(sql,(empno, name, department,phone))
        db.commit()
        db.close()

    def updEmp(self, empno, name, department,phone):
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = "update emp set name=%s, department=%s, phone=%s where empno=%s"
        curs.execute(sql,(name, department, phone, empno))
        db.commit()
        db.close()
    def delEmp(self, empno):
        db = pymysql.connect(host='localhost', user='root', db='sampledb', password='password', charset='utf8')
        curs = db.cursor()

        sql = "delete from emp where empno=%s"
        curs.execute(sql,empno)
        db.commit()
        db.close()

if __name__ == '__main__':
    #MyEmpDao().insEmp('aaa', 'bb', 'cc', 'dd')
    #MyEmpDao().updEmp('aa', 'dd', 'dd', 'aa')
    #MyEmpDao().delEmp('aaa')
    emplist = MyEmpDao().getEmps();
    print(emplist)

이 mydao.py를 실행시키면, 로직을 생성해준다.
해당 파일의 실행 결과는 getEmps 메서드가 호출되어 'emp' 테이블의 모든 레코드가 콘솔에 출력된다.

ello-flask 안에 templates 파일을 생성하고, 여기에 emp01.html도 생성한다.

<!DOCTYPE html>
<html>
<head>
<style>
table, th, td{
	border : 1px solid black;
}
</style>
<meta charset="UTF-8">
<title>회원관리</title>
</head>
<body>
<table>
	<tr>
		<th>사번</th>
		<th>이름</th>
		<th>부서</th>
		<th>전화번호</th>
	</tr>
		{% for emp in empList%}
		<tr>
			<td>{{emp.empno}}</td>
			<td>{{emp.name}}</td>
			<td>{{emp.department}}</td>
			<td>{{emp.phone}}</td>
		</tr>
		{% endfor %}
</table>
</body>
</html>

위 HTML 파일은 별도로 직접 실행하지 않는다. 아래에서 계속 확인해 보자.
다음은 myflask01.py 을 추가한다.

from flask import Flask
from flask.templating import render_template

from mydao import MyEmpDao

app = Flask(__name__)

@app.route('/emp01')
def emp():
    empList = MyEmpDao().getEmps();
    return render_template("emp01.html", empList=empList)

if __name__ == "__main__":
    app.run(host='0.0.0.0', port=80)

이제 총 4개의 파일이 저장되었다.
이제 마지막으로 추가한 파일을 실행한다.

python myflask01.py

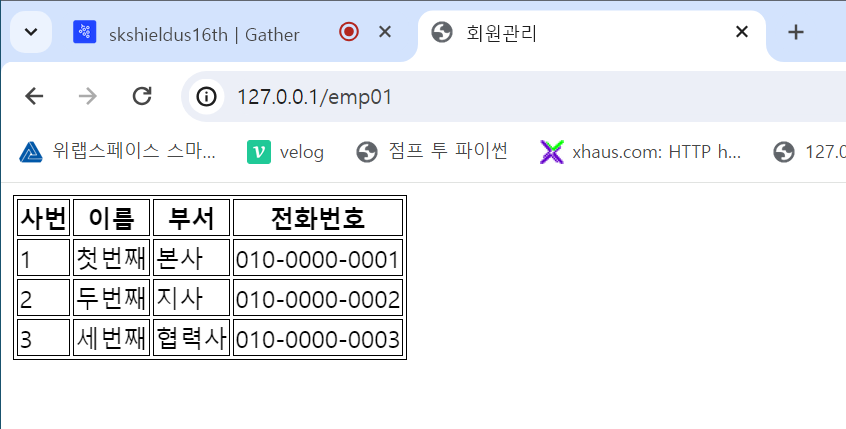

myflask01.py이 실행되면서 서버가 실행되었다. http://127.0.0.1:80/emp01 URL 을 사용해 접속해 보자.

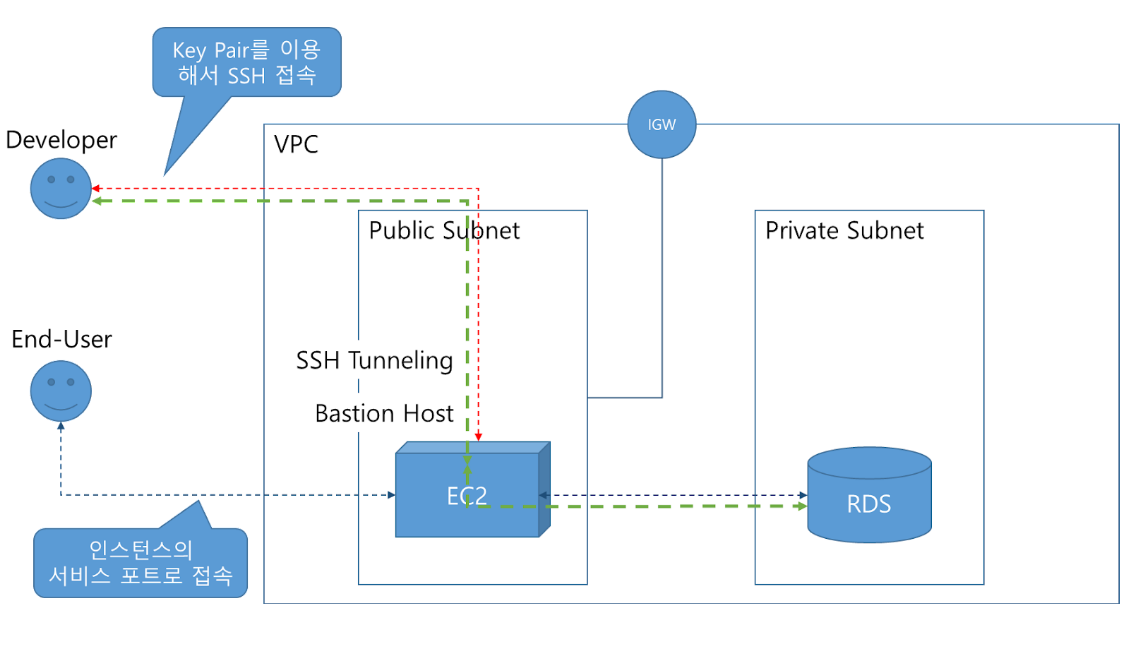

AWS 에서 만들어보자

VPC 생성

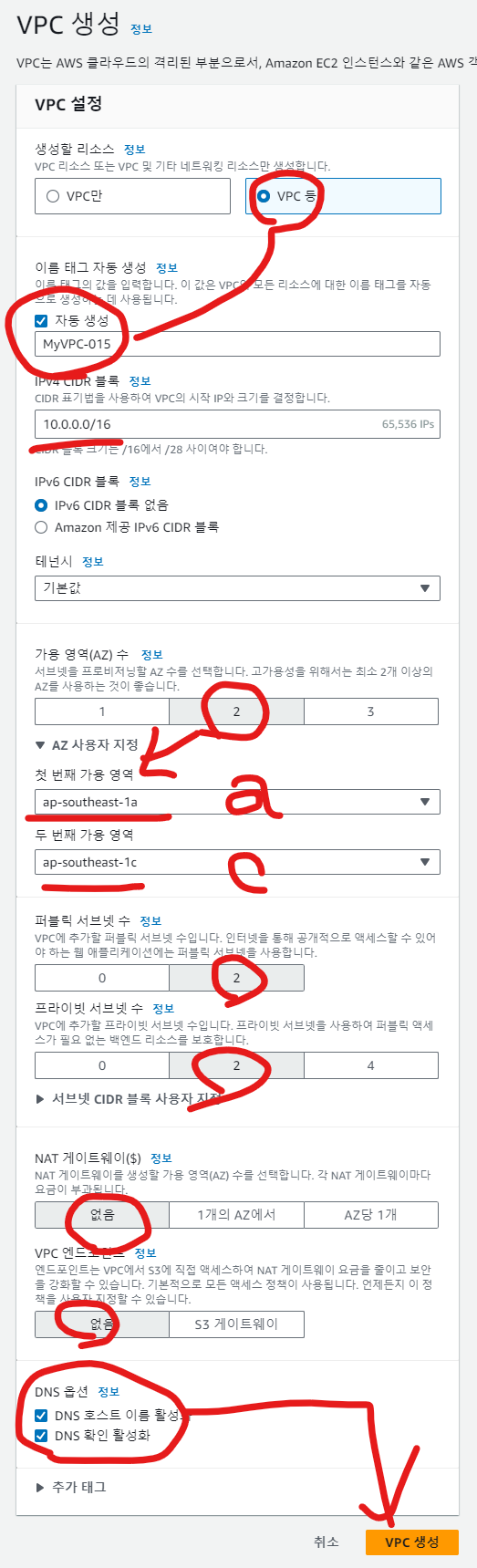

VPC 생성에서 VPC, 서브넷, 라우팅 테이블 등을 한번에 만들자.
VPC 생성 - VPC 생성 등 을 선택한다.

VPC 이름 : My-VPC-015

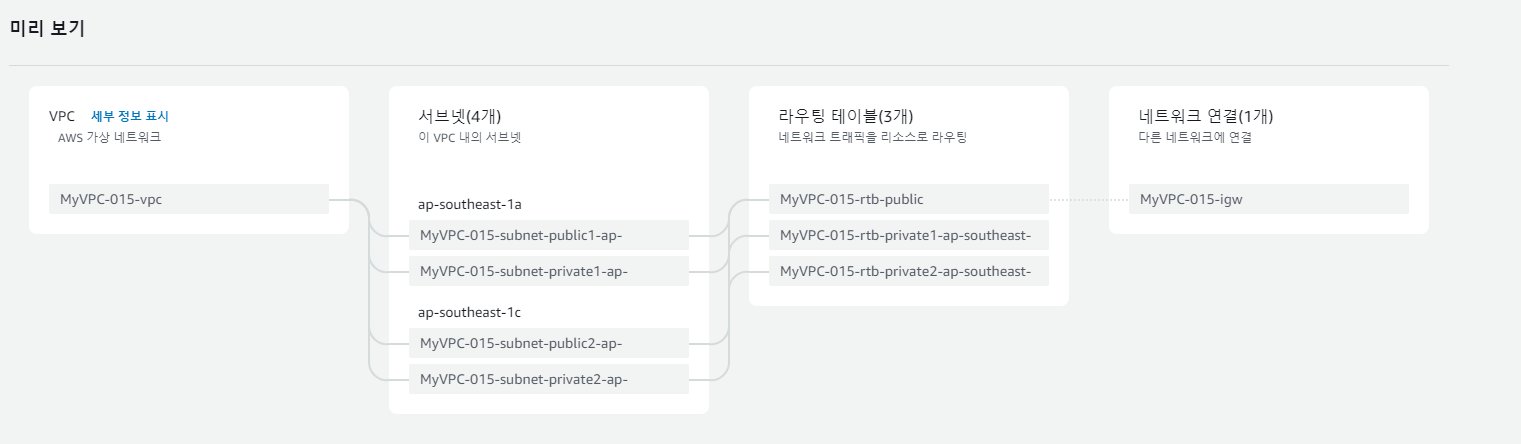

아래 그림과 같이 배치도가 만들어질 것이다

RDS 생성

DB를 생성해보자.
RDS - 데이터베이스 생성

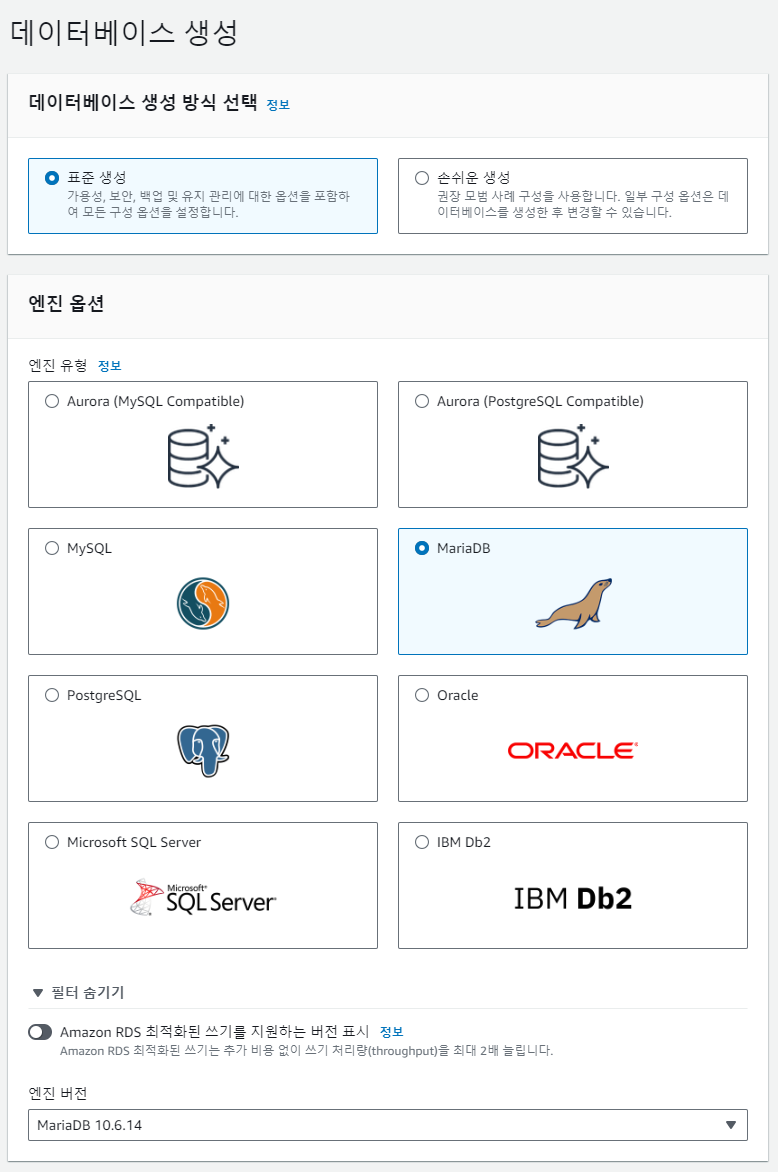

표준 생성 - MariaDB 를 선택한다. 버전은 그대로 사용한다.

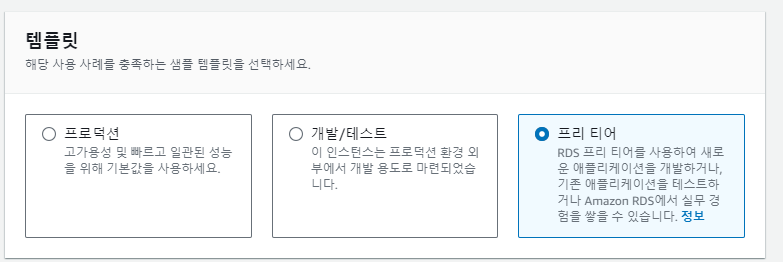

템플릿 설정 항목을 보자.
템플릿은 프리티어를 선택한다.

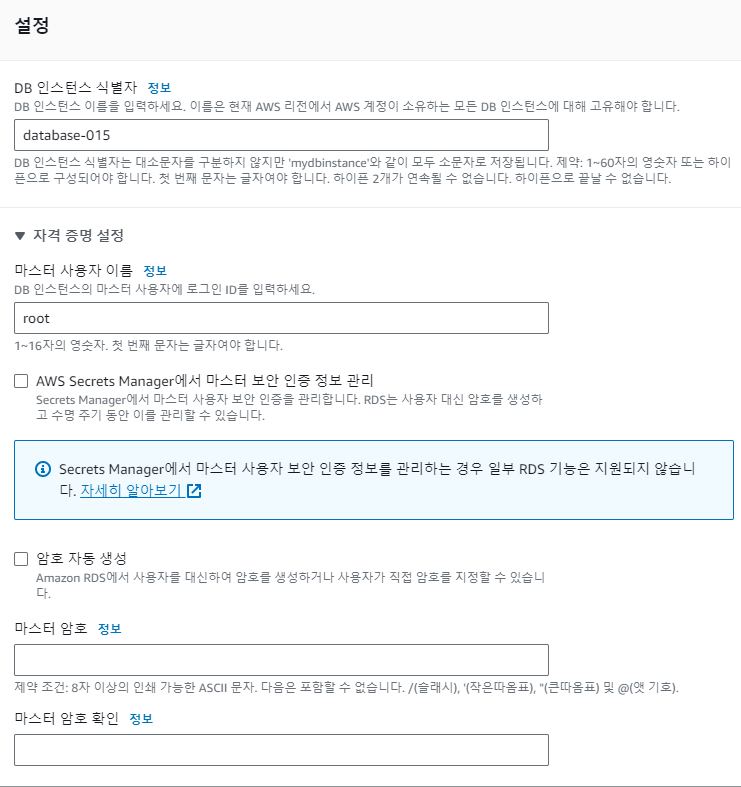

설정 항목을 보자.
DB 인스턴스 식별자 : database-015 / 마스터 사용자 이름 : root / 마스터 암호 : password

인스턴스 구성 항목을 보자

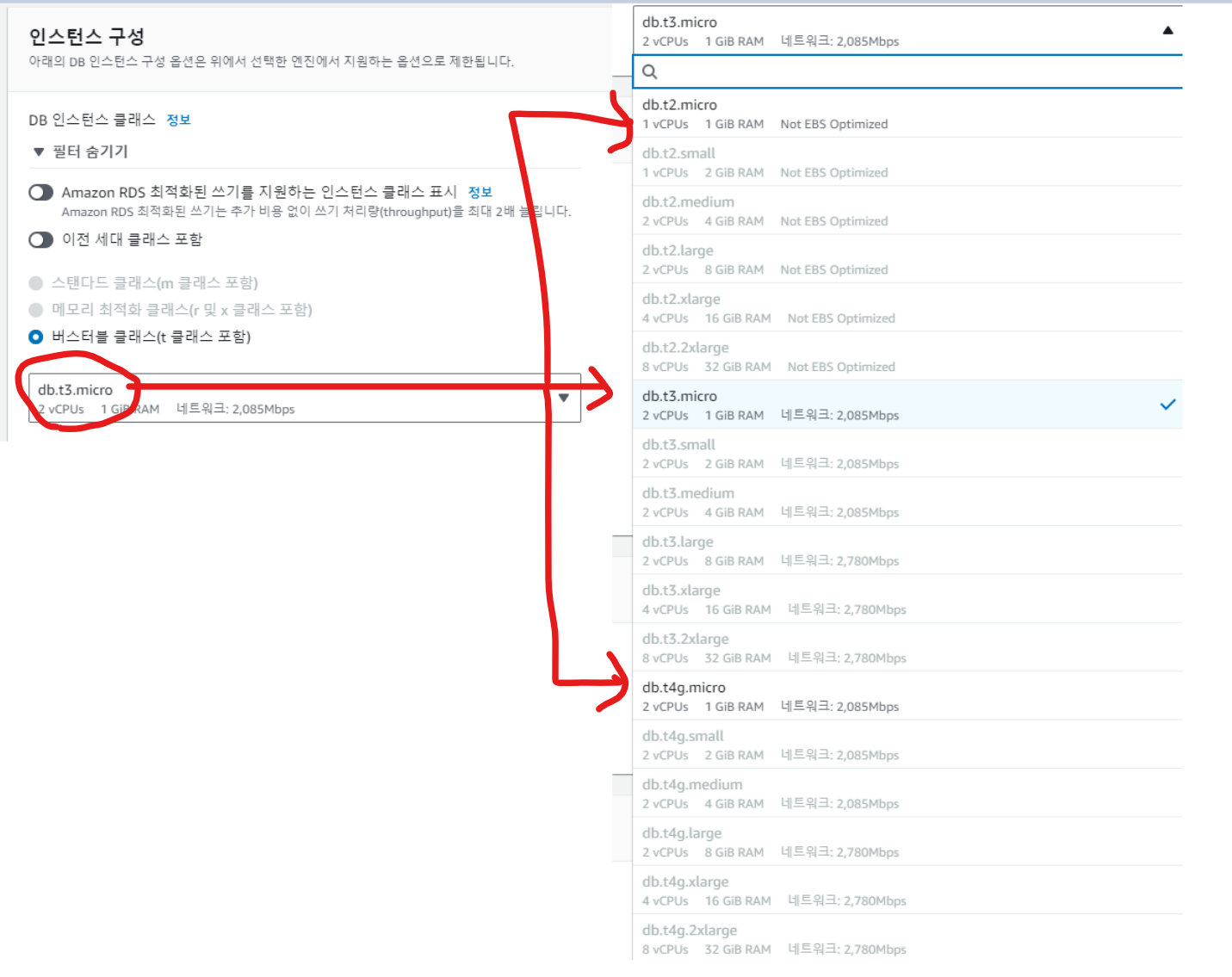

DB 인스턴스 구성 : db.t2.micro 선택한다
아래 DB 인스턴스 종류를 확인하면, 앞에서 프리티어를 선택해 프리티어 DB 인스턴스만 선택 가능함을 확인 가능하다.

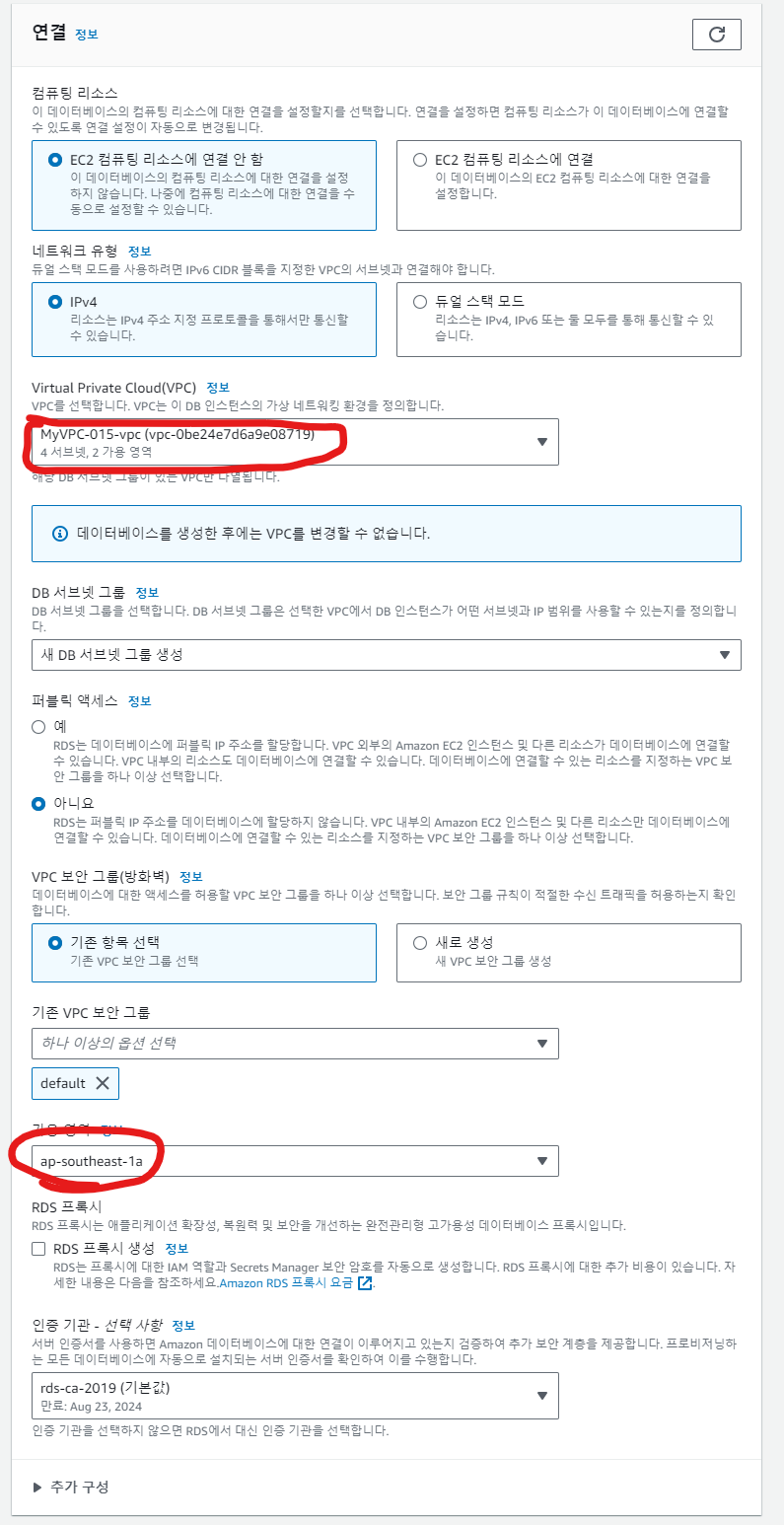

이제 연결 항목으로 넘어간다.
앞서 생성한 VPC를 사용하고, 가용 영역을 ap-southeast-1a,b,c 중 임의로 선택(나는 a를 선택했다.)
이제 생성 버튼을 눌러 DB를 생성한다.

EC2 Instance 생성

인스턴스를 생성해보자.
인스턴스 이름: MyEC2-015 / EC2 인스턴스 : t2.micro / 키 페어 : MyKeyPair-015

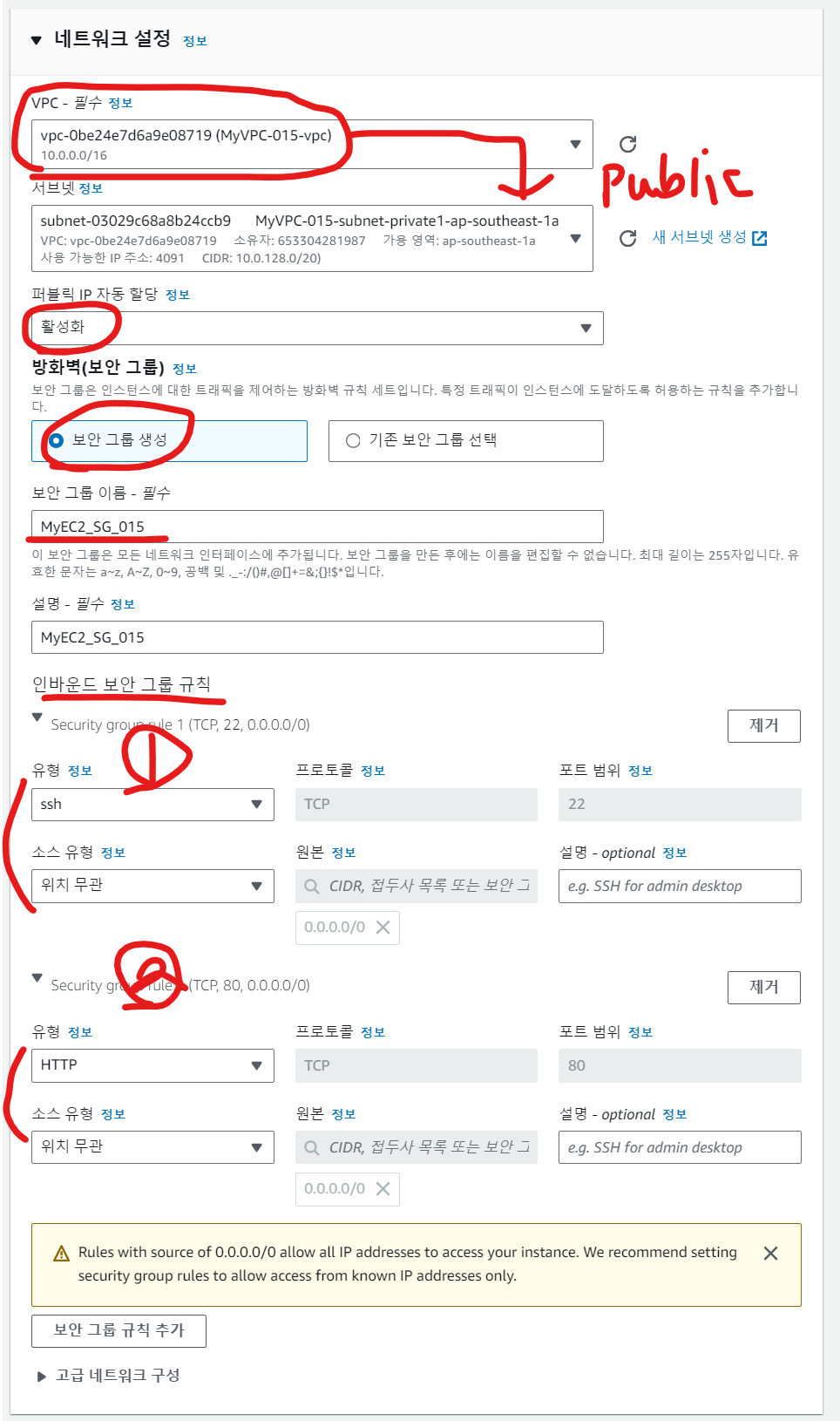

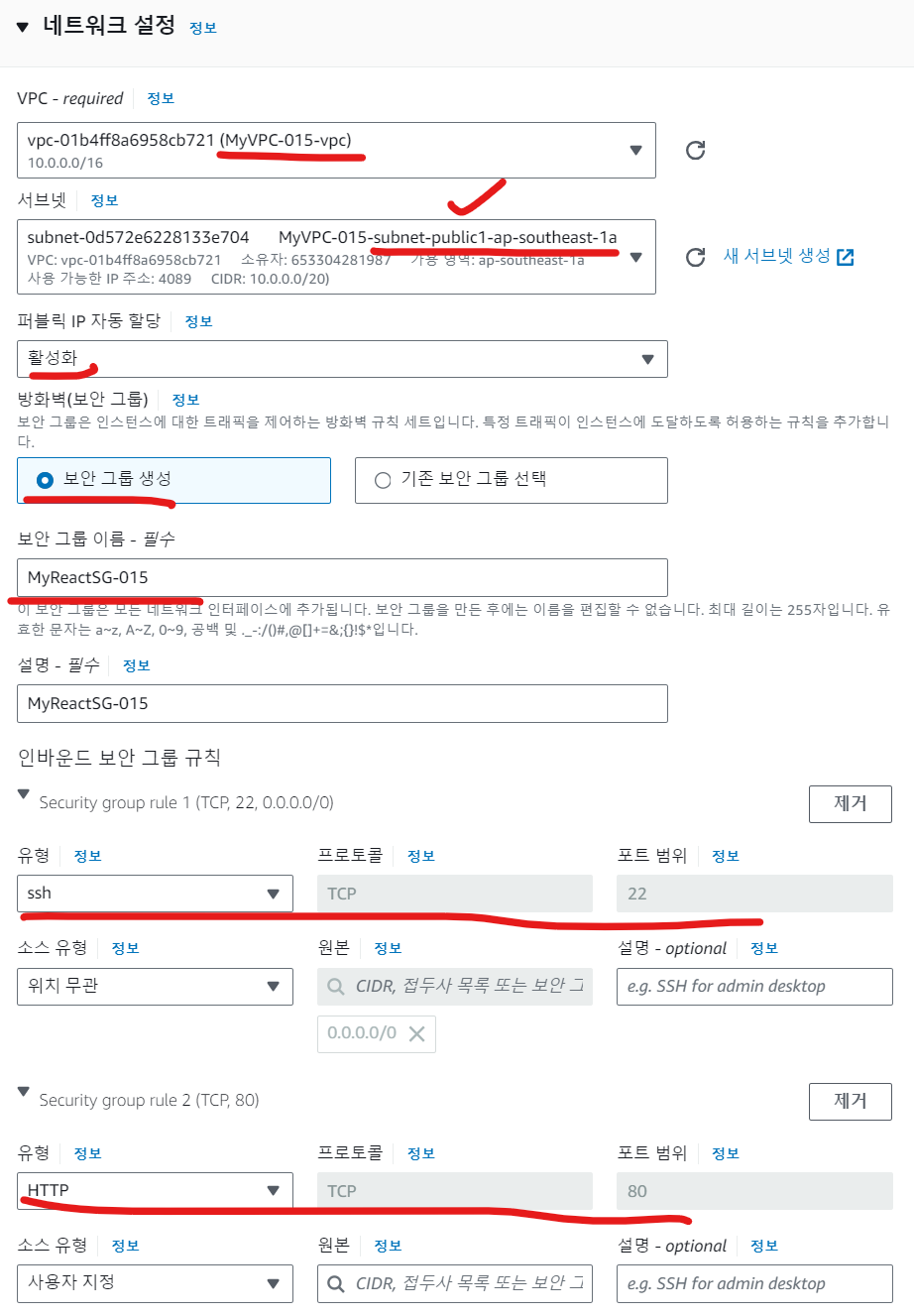

네트워크 설정 : 위에서 생성한 VPC 사용한다. 서브넷은 퍼블릭 서브넷 중 RDS 인스턴스를 배치한 AZ에 생성된 서브넷을 선택한다.
해당 인스턴스는 SSH(TCP/22), HTTP(TCP/80) 2개를 사용하는 인바운드 보안 그룹 규칙을 가지게 설정한다.

RDS EC2 Instace 접근 설정

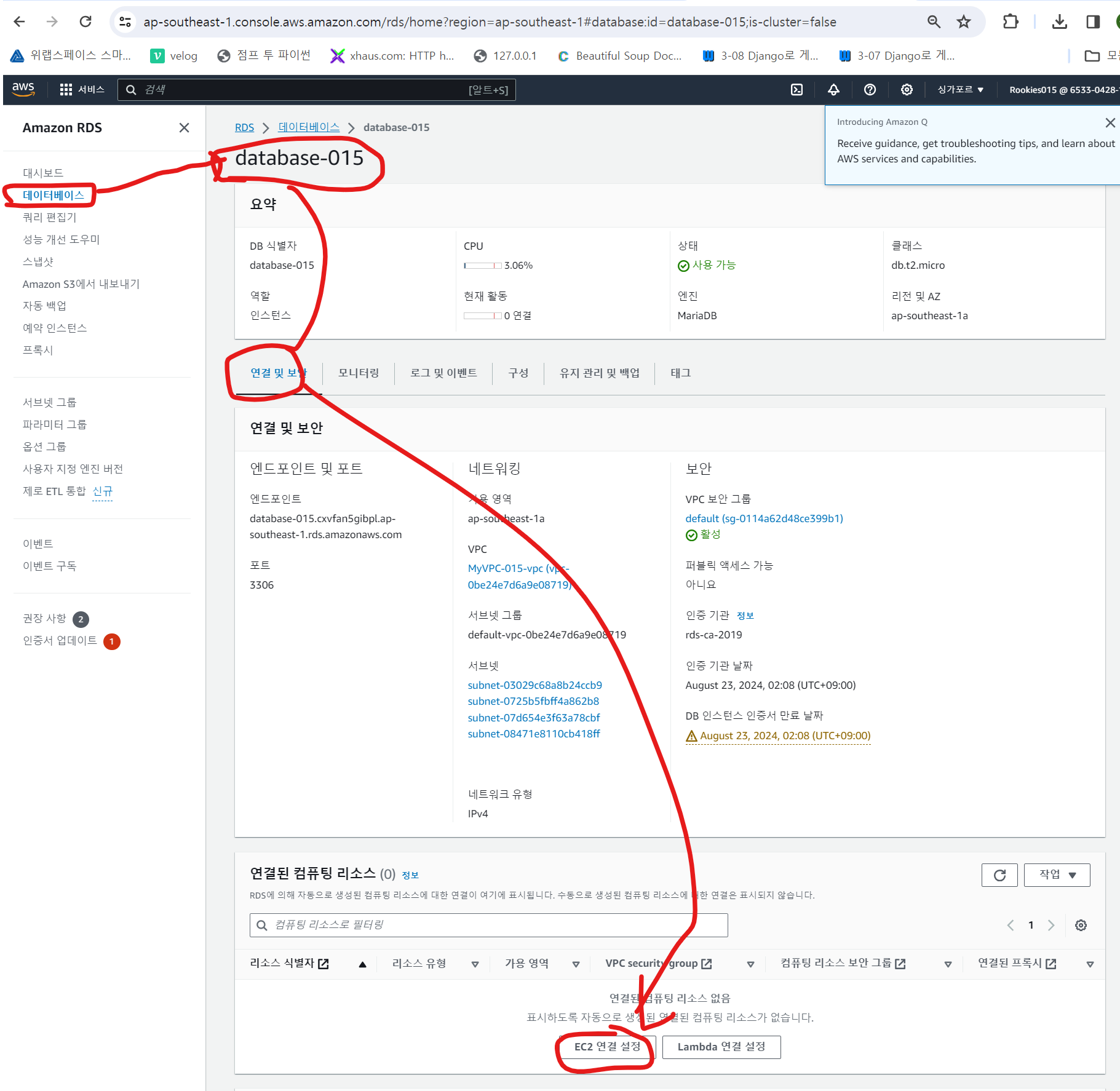

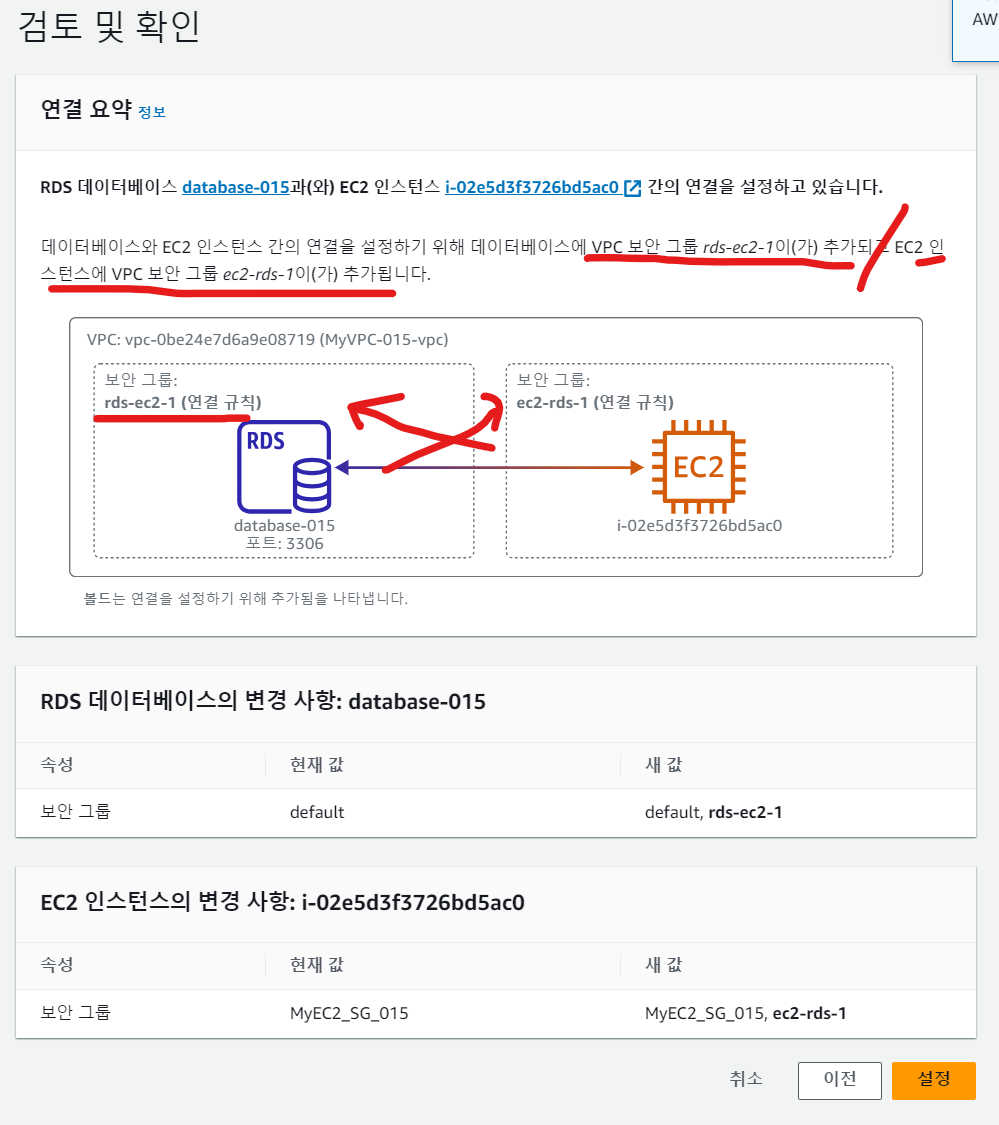

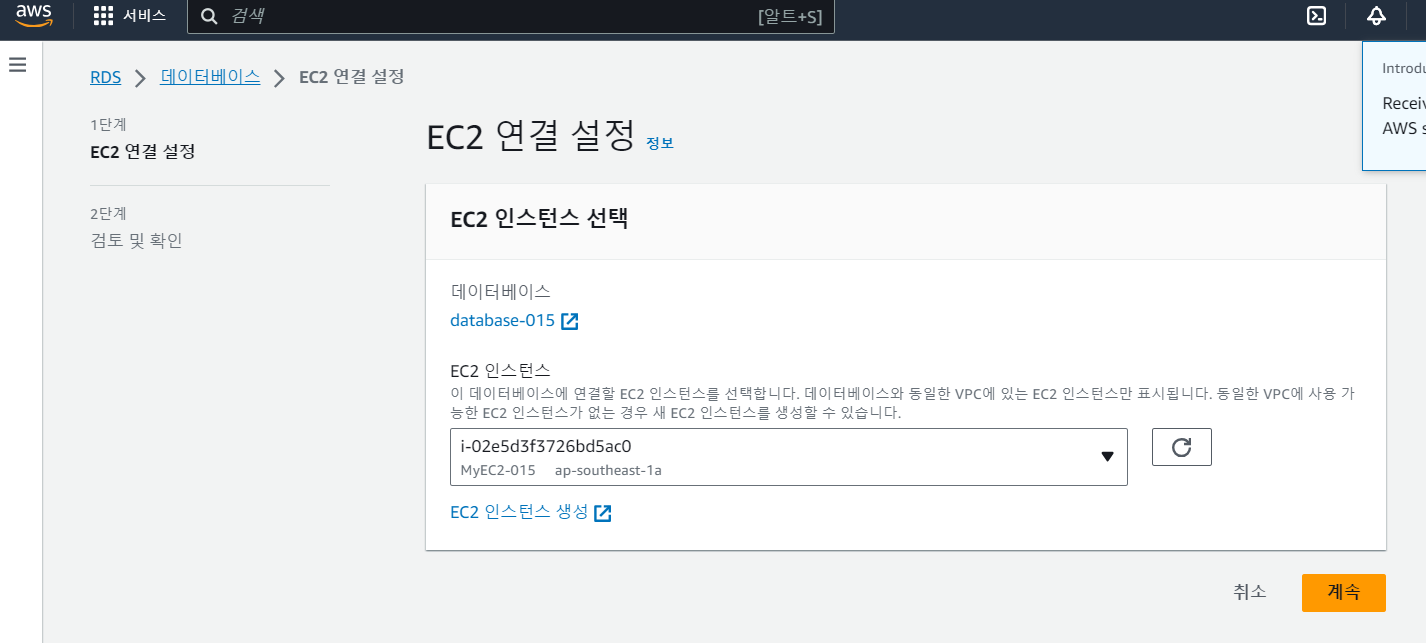

RDS - 생성한 DB - 연결 및 보안 - 연결된 컴퓨팅 리소스 - 생성한 EC2 인스턴스를 추가한다.

RDS 의 보안 그룹에 EC2 인스턴스가 추가되고, EC2 보안그룹에는 RDS가 추가된다고 안내하고 있다. 설정을 눌러 추가시킨다.

EC2 연결해보자

Bitvise SSH 프로그램으로 EC2 인스턴스에 접속해보자
나는 싱가포르 리전에서 다시 키를 만들었기 때문에 Clinet key manager 에서 생성한 키를 추가한다.
EC2 인스턴스 퍼블릭 IP (22번 포트) / Username : ec2-user / 로 접속한다.

EC2 연결 응답 없음 오류

싱가포르 리전에서 리소스 사용 -> 서울 리전으로 변경. EC2 인스턴스 생성 및 접속 시, 오류가 발생하였다. (SSH 연결 시도 시, 응답없음) -> 계정의 엑세스 키 삭제 후 재발급. 재접속하였음. 뭔가 리전 변경 이후 Resource 생성 과정에서 딜레이나 오류 발생하거나 AWS 리소스는 정상적으로 생성 되었는데 내 컴퓨터에서 접속을 못한게 아닐까 예상함(Bitvise 프로그램, AWS CLI 2개 사용했음.)

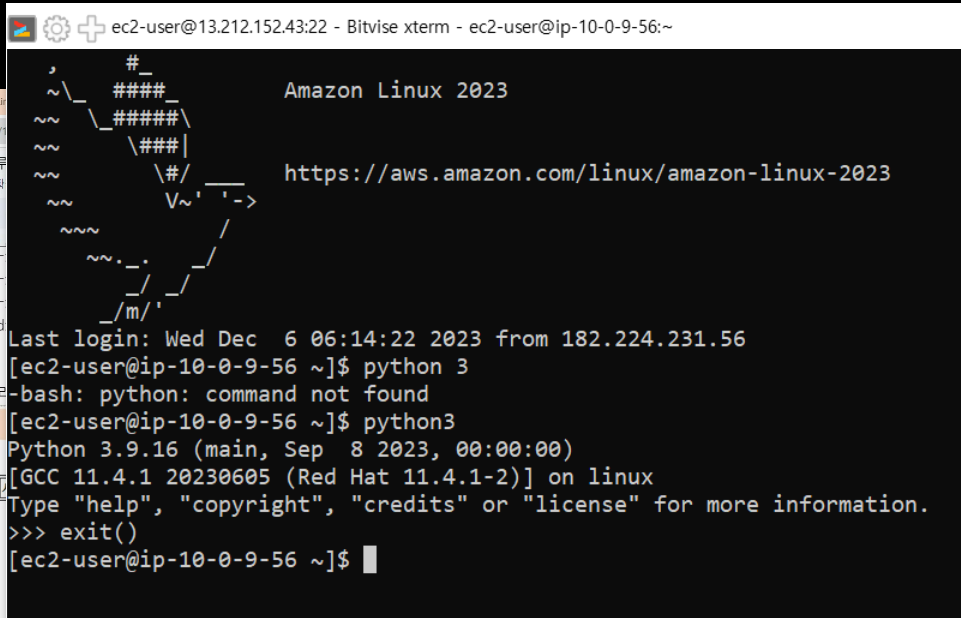

EC2 접속 후 파이썬 설치를 확인한다.

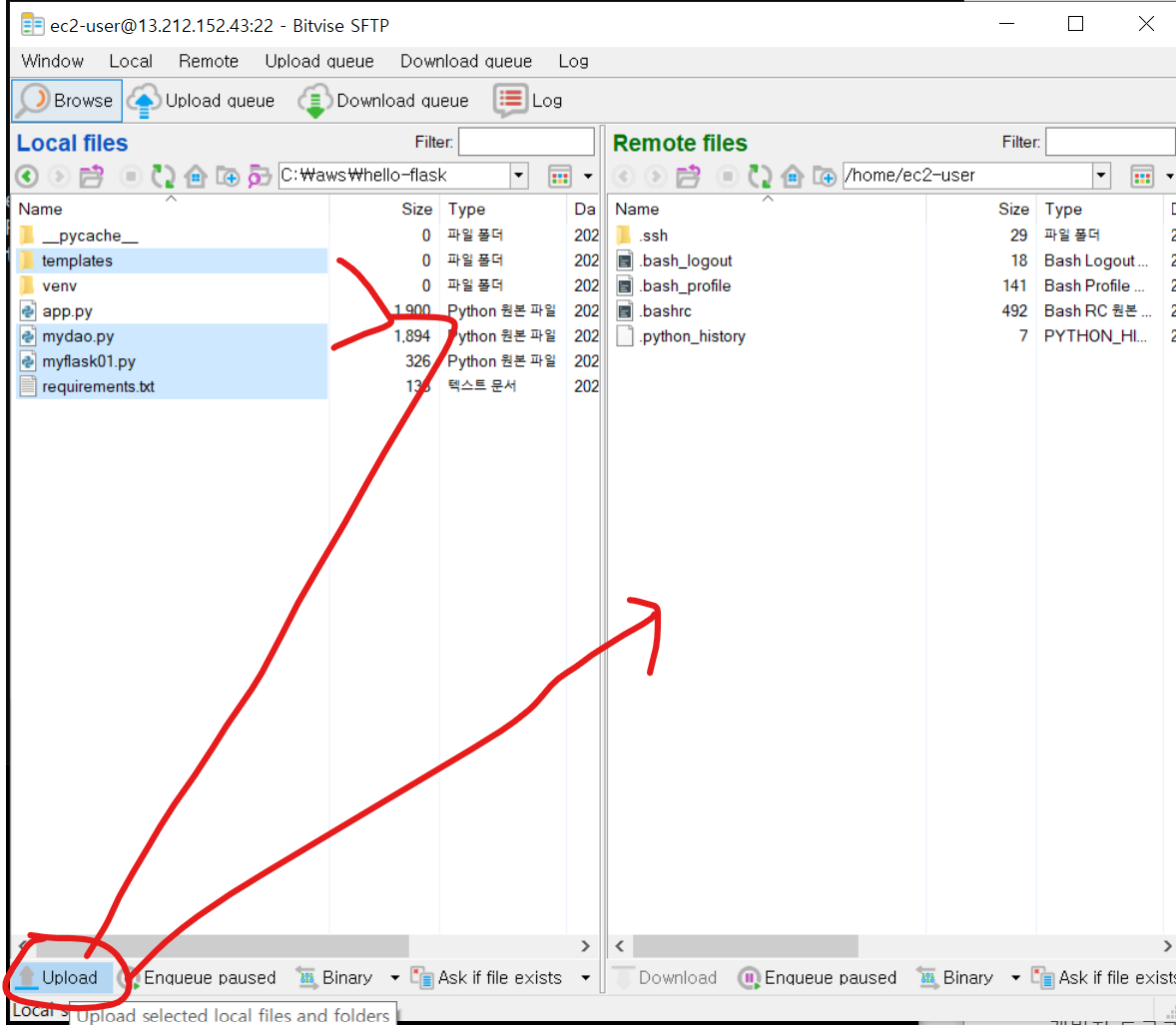

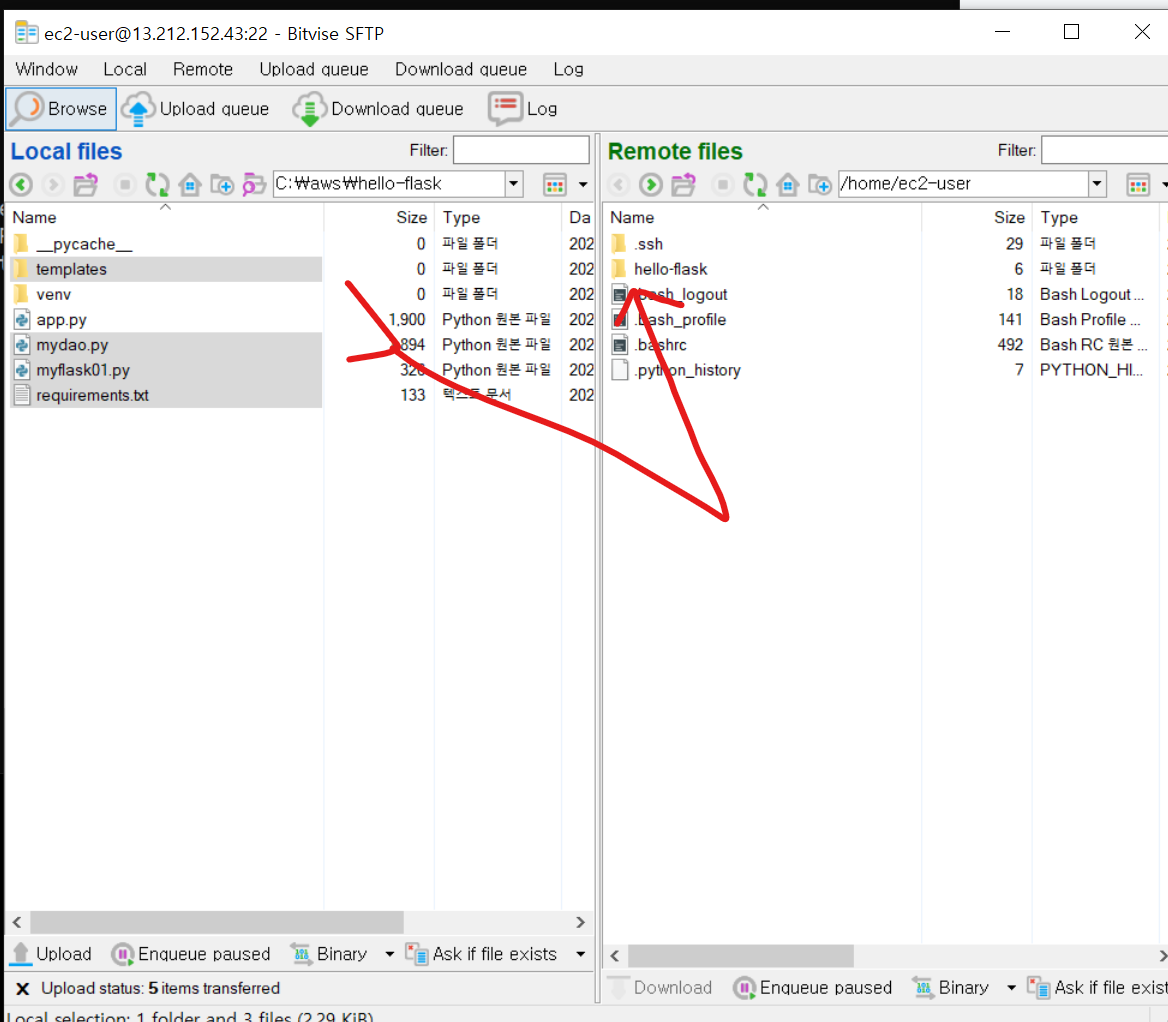

Bitvise 의 SFTP 기능으로 파일을 업로드 하자

EC2 에서는 hello-flask 폴더를 하나 생성한 후, 그 안에 업로드한 파일을 넣는다.

다시 접속한 EC2 터미널로 돌아가자.
PIP 및 프로그램 실행에 필요한 패키지를 설치

[ec2-user@ip-10-0-1-218 hello-flask]$ sudo yum install python-pip

[ec2-user@ip-10-0-1-218 hello-flask]$ pip install -r requirements.txt

애플리케이션을 실행
[ec2-user@ip-10-0-1-218 hello-flask]$ python3 mydao.py

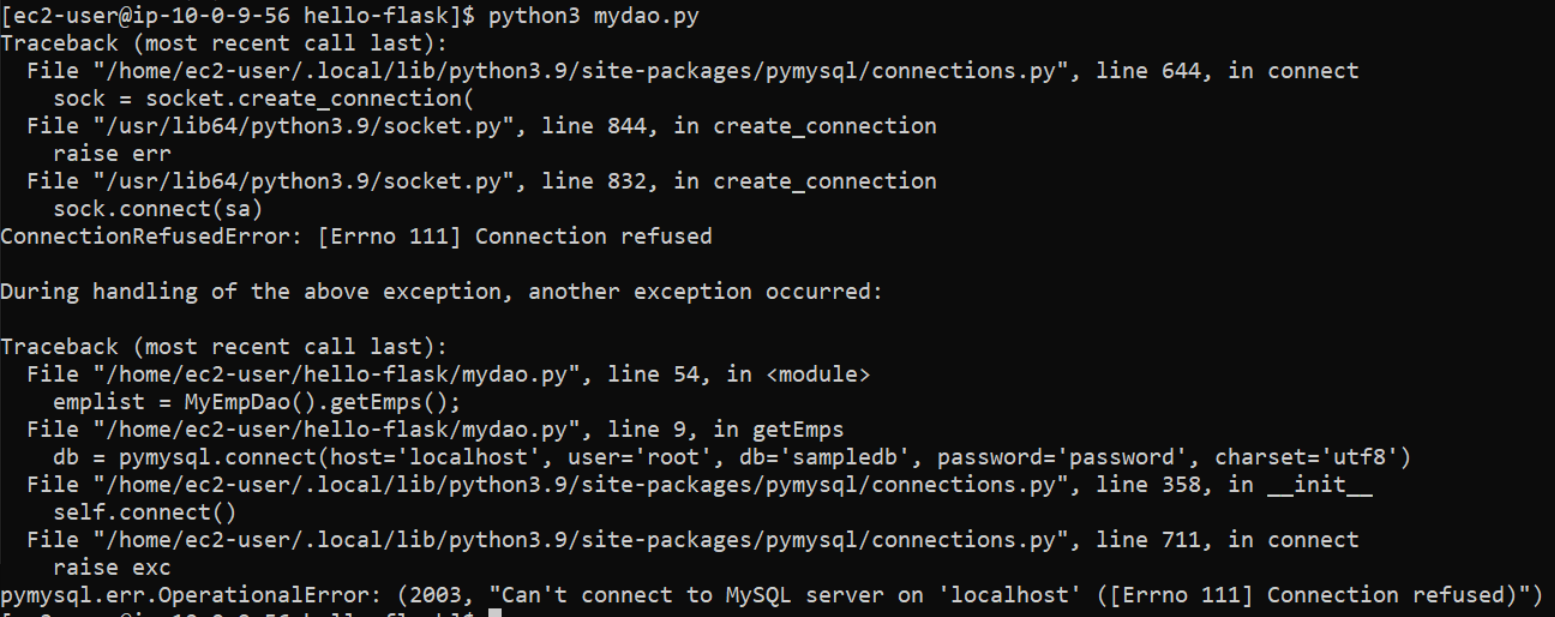

local 호스트 관련 에러가 발생한다. 이것을 해결해보자.
실행 환경에 맞도록 DB 접속 정보를 변경 ⇒ host 정보를 localhost 대신 데이터베이스 인스턴스의 엔드포인트로 변경

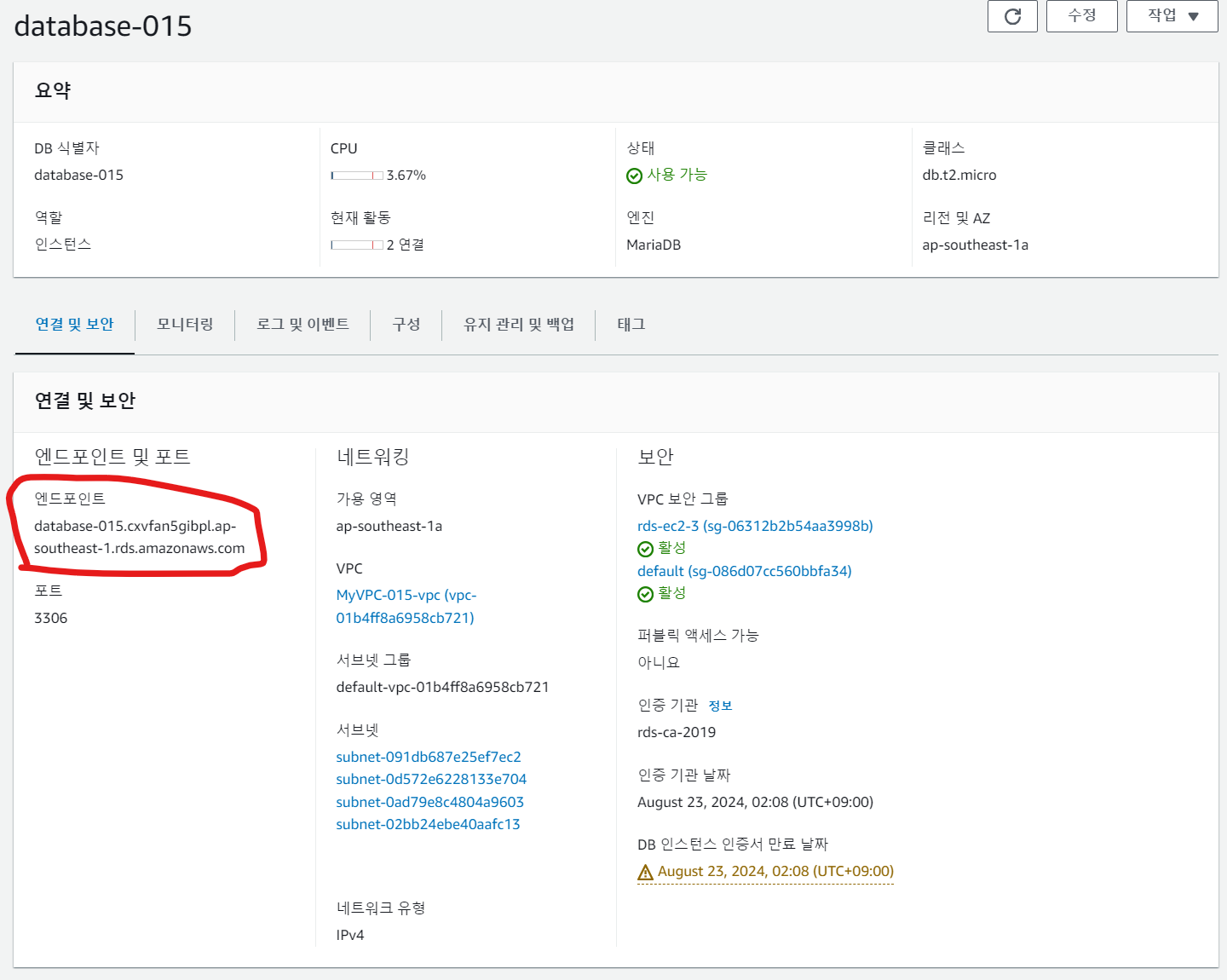

RDS 의 엔드포인트 확인한다.

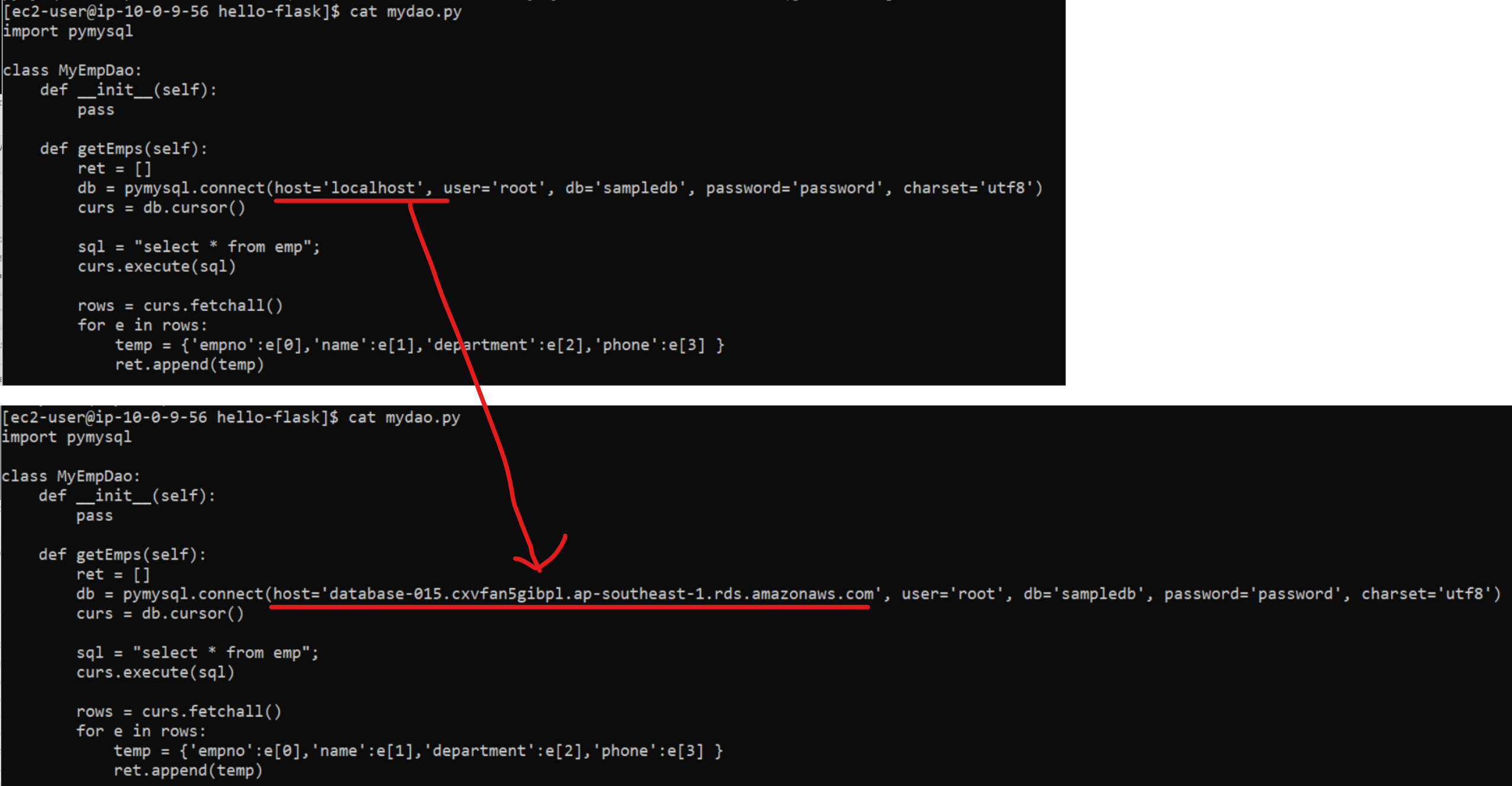

위의 엔드포인드 주소를 현재 EC2 내의 mydao.py에서 수정하자.
VS Code 에서 local 을 RDS 엔드포인트 주소로 변경해주었다.
다시 mydao.py 를 업로드 해준다.

다시 실행 해 준다.

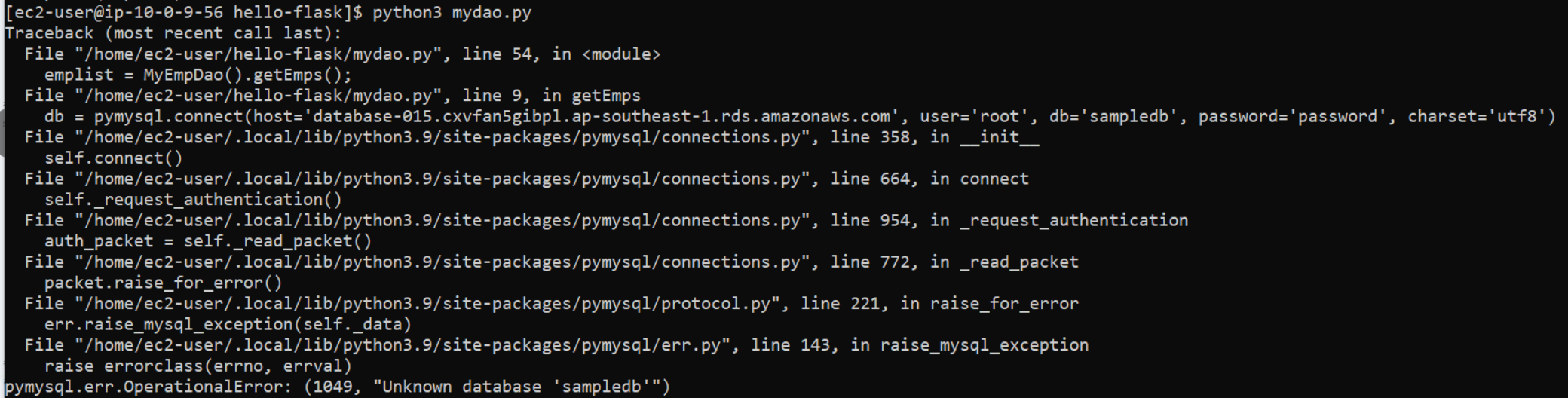

Unkown database 'sampledb'라고 나온다. RDS DB 인스턴스로 연결이 필요하다.

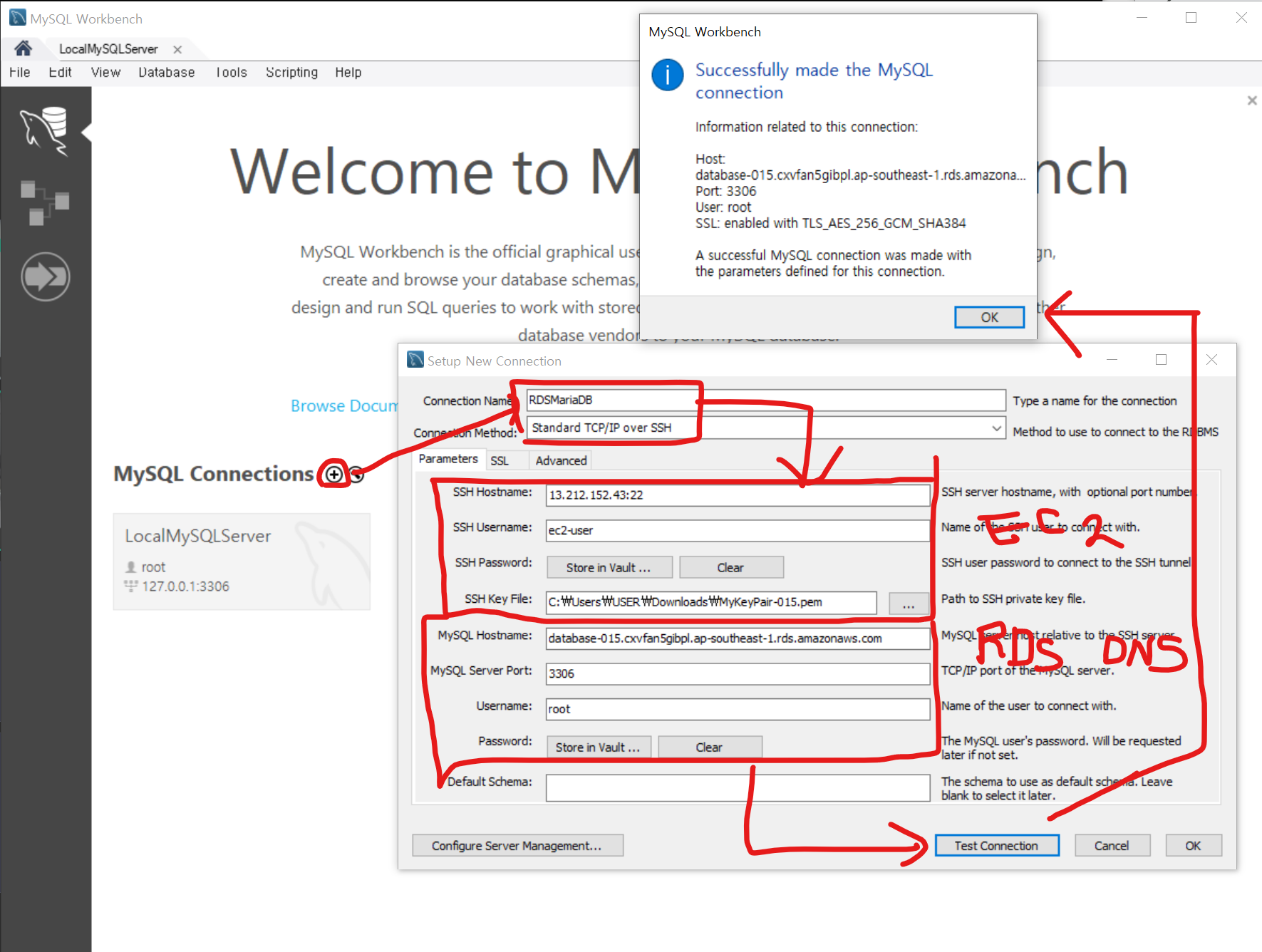

MySQL 워크벤치를 이용해서 RDS의 데이터베이스 인스턴스로의 연결을 생성한다.
MySQL 워크벤치로 이동해 새로운 연결을 생성한다.
EC2 정보와 RDS 정보를 입력하고 Test Connection 한다. RDS password를 물어본다. 그러면 password 입력 후 경고를 무시하고 진행하면 연결 성공이 나온다.

ok 를 눌러 MySQL 연결을 생성하자.
이제 생성한 연결로 들어간다.

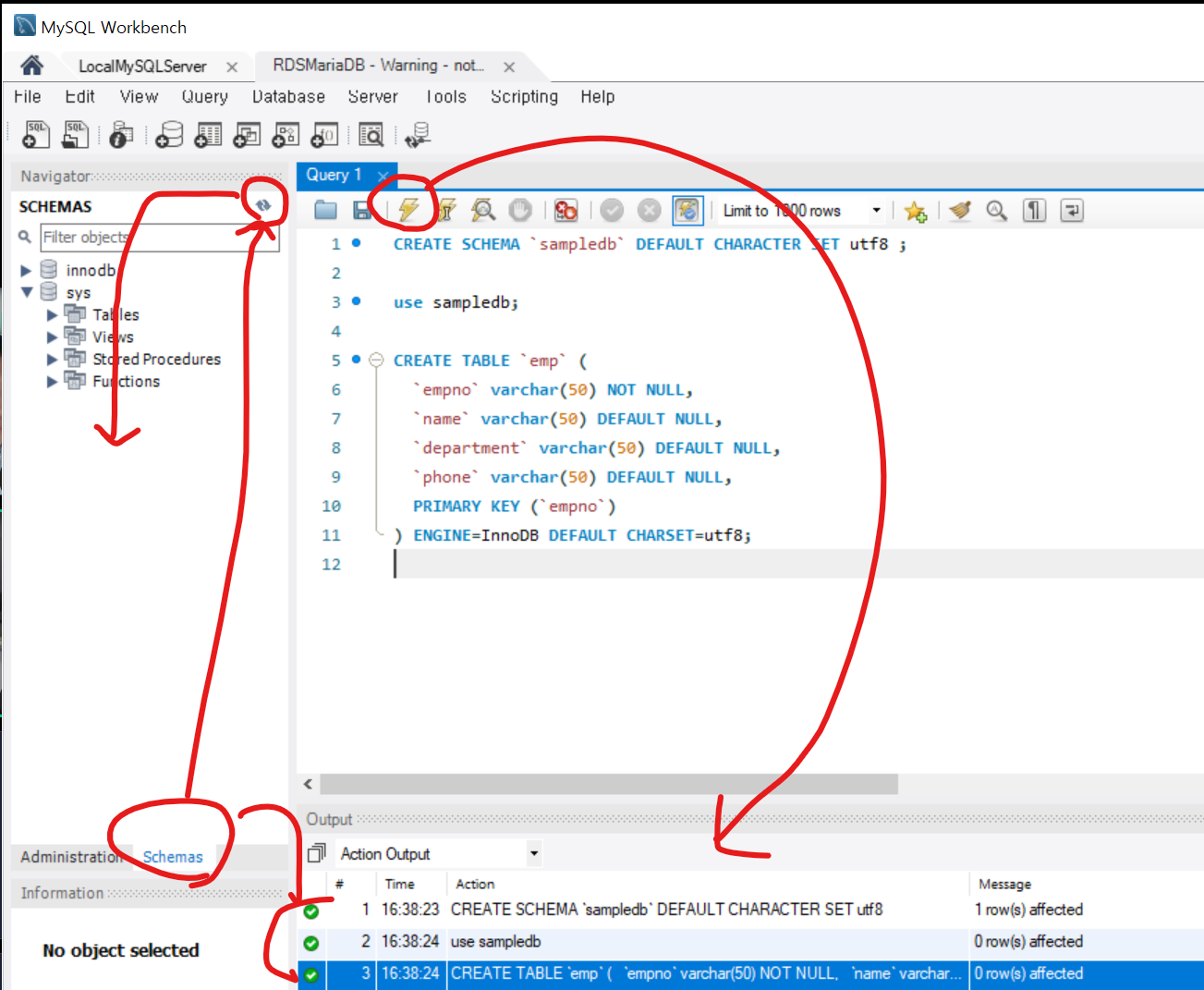

스키마와 테이블을 생성한다.

CREATE SCHEMA `sampledb` DEFAULT CHARACTER SET utf8 ;

use sampledb;

CREATE TABLE `emp` (
  `empno` varchar(50) NOT NULL,
  `name` varchar(50) DEFAULT NULL,
  `department` varchar(50) DEFAULT NULL,
  `phone` varchar(50) DEFAULT NULL,
  PRIMARY KEY (`empno`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

sampledb 라는 스키마를 추가해 결과를 Schema - 새로고침 후 확인해보자.
생성한 sampledb 스키마에 데이터를 추가하고, 확인해보자.

EC2와 RDS 연결 및 스키마를 생성했다.

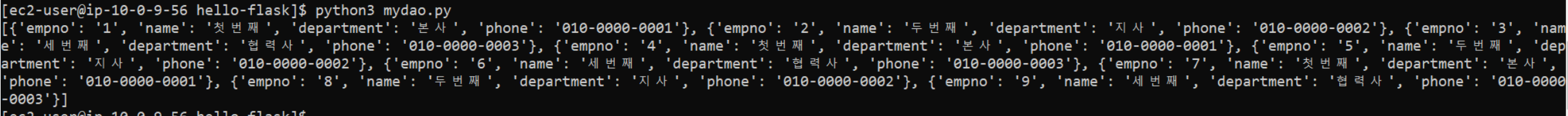

EC2 터미널로 이동해 다시 mydao.py 를 실행해 보자

mydao.py를 실행하니 스키마인 sampledb로부터 데이터를 잘 가져온다!
myflask01.py를 실행해 보자.

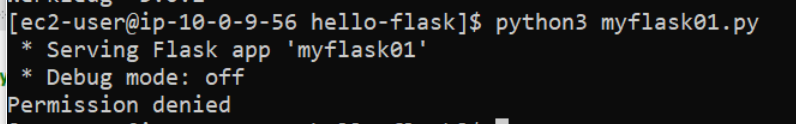

80번 포트를 사용하려고 해서 권한 문제가 발생한다.

sudo pip install flask

다시 myflask01.py를 실행해 보자

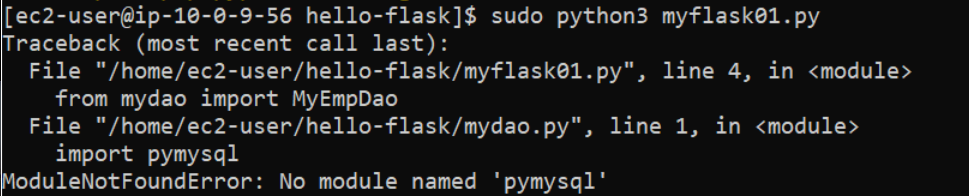

이번엔 pymysql 모듈을 가져오지 못한다고 한다. 아래 명령어로 pymysql 설치해주자.

sudo pip install pymysql

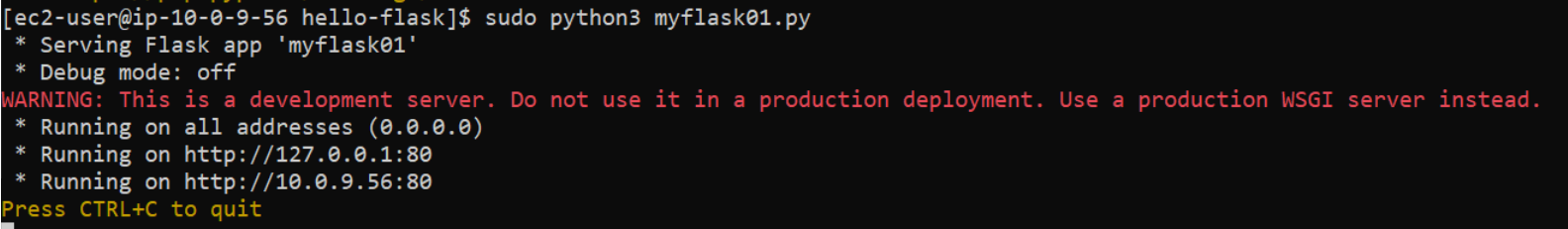

다시 myflask01.py 을 실행해 보자.
EC2 인스턴스에서 애플리케이션을 실행했다!

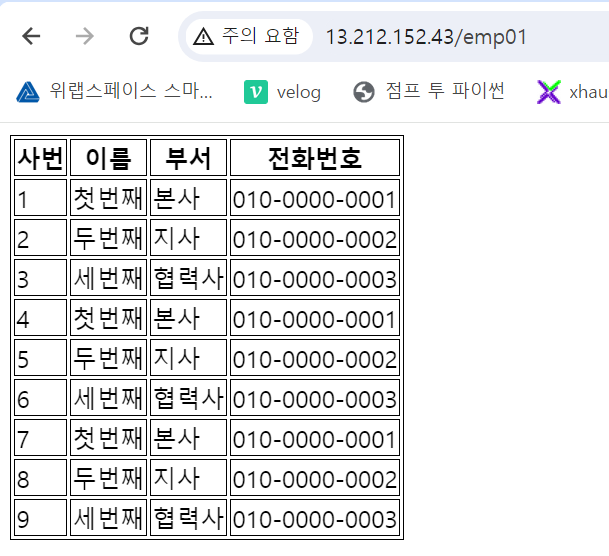

브라우저로 웹 애플리케이션 실행을 확인해보자.
http://EC2인스턴스의퍼블릭주소:80/emp01

앱이 잘 실행되고 있다!

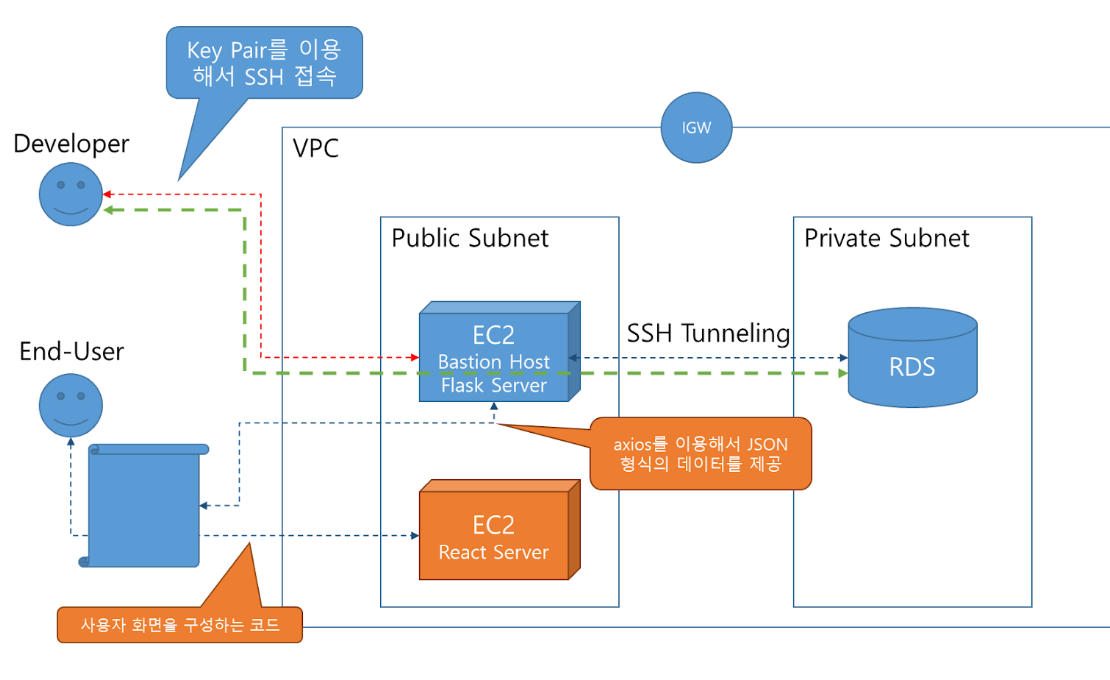

웹 애플리케이션을 SPA 형태로 변경

SPA란? Single Page Application, 단일 페이지 앱
해당 과정은 Flask 앱 으로부터 JSON 데이터를 가져와 React에서 사용하려고 한다. 이와 관련된 CORS 오류도 논의한다.

Flask 앱 실행

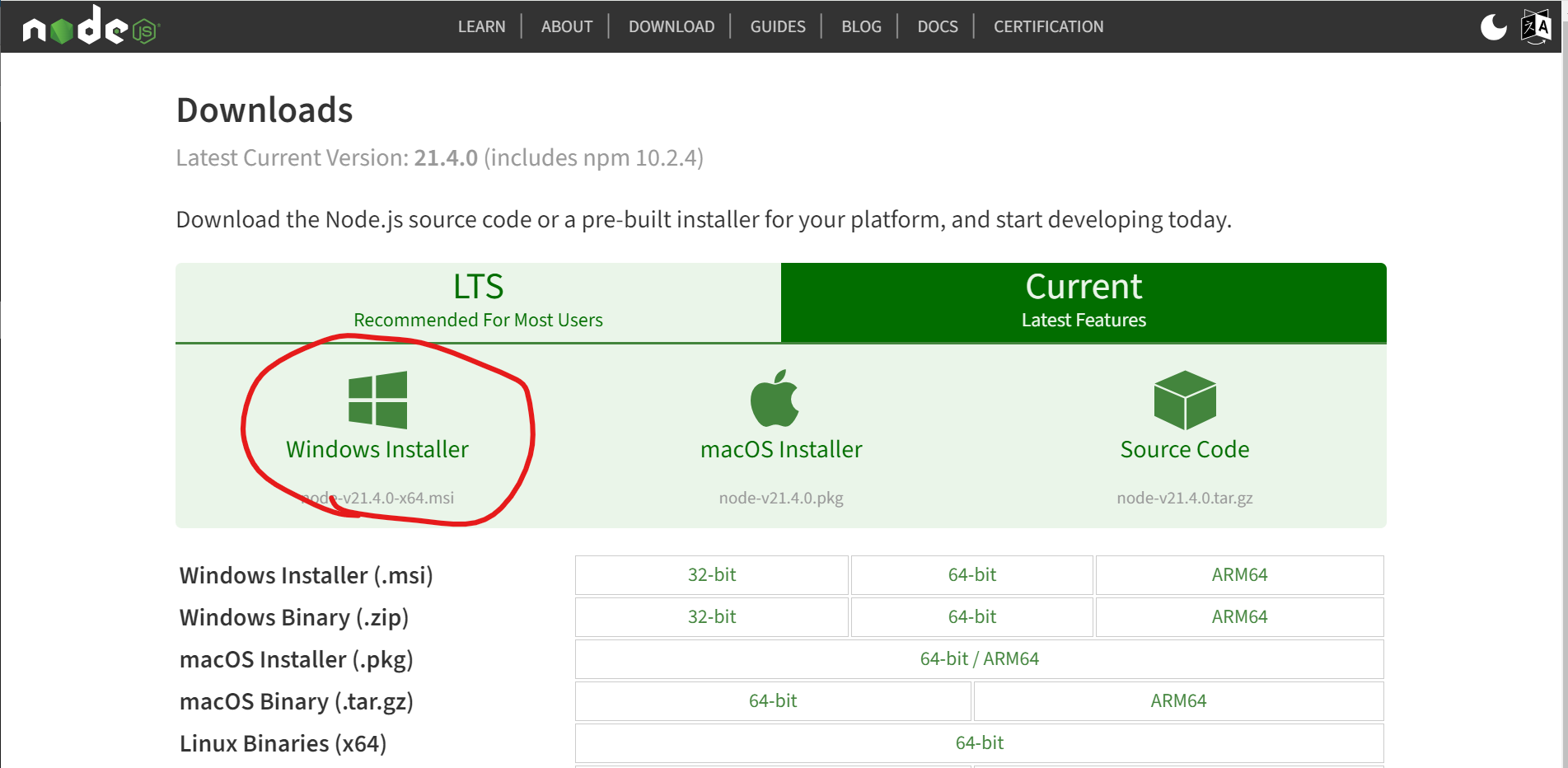

node.js를 설치
https://nodejs.org/en/download/current

윈도우 아이콘을 클릭하면 다운로드가 진행된다

새 명령 프롬프트를 실행해서 설치를 확인

C:\Users\USER> node --version
C:\Users\USER> npm --version

설치가 잘 된것을 확인 가능하다!
create-react-app 설치해보자. ( Create React App을 전역 설치 도구이다)

C:\Users\USER> npm install create-react-app -g

설치가 완료되었다면 /aws/ 위치로 가서 hello-react 를 실행시켜 보자.
마지막 문장은 npx 패키지를 설치하며 hello-react 라는 앱을 생성한다.
리액트 앱이 성공적으로 설치되면 해당 폴더로 이동한다

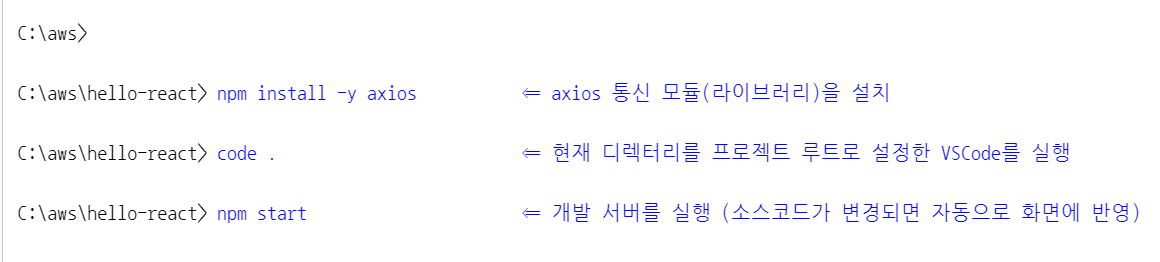

통신 모듈을 설치하고, VS Code 를 연다. 그리고 개발 서버를 실행한다.

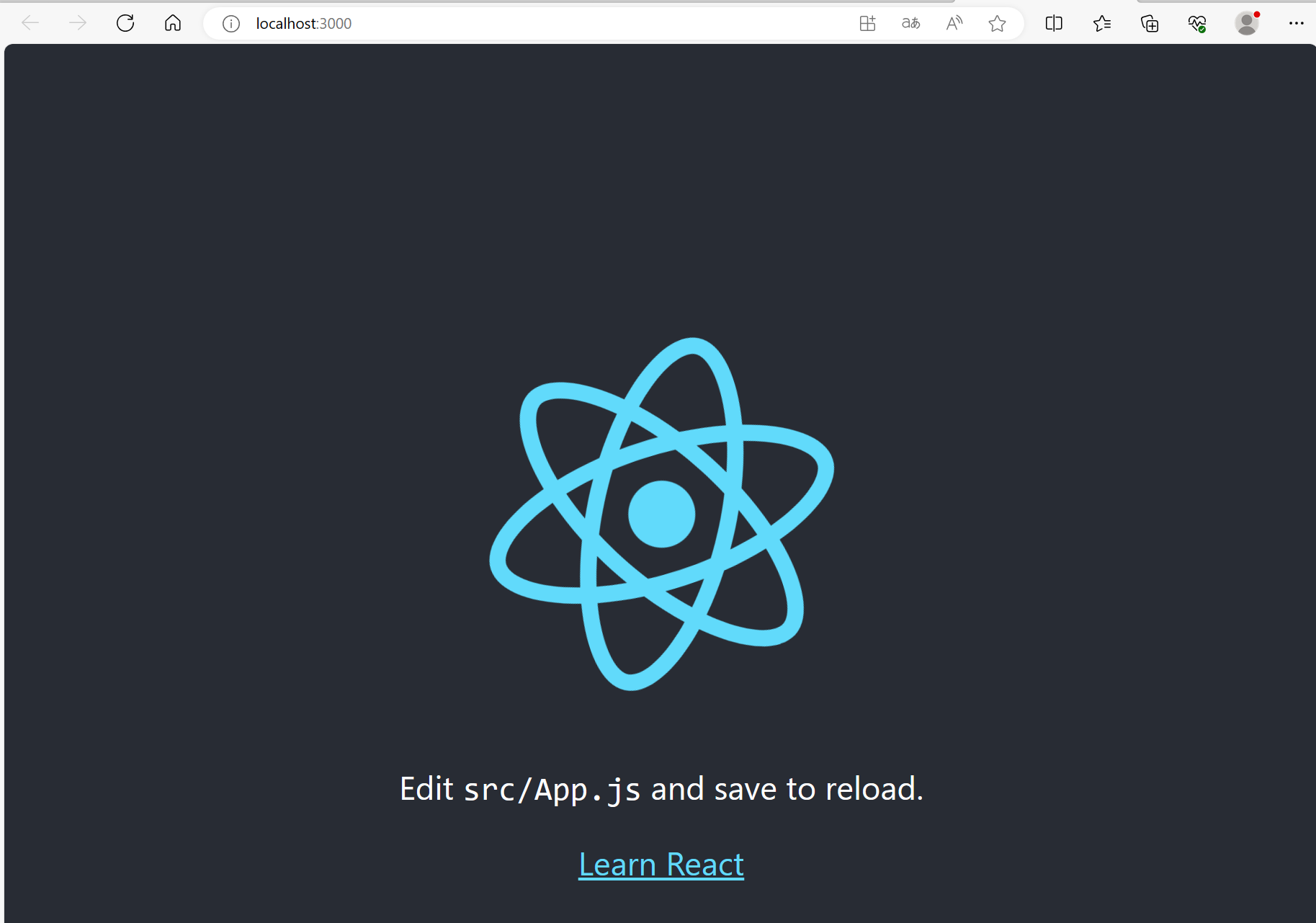

리액트 앱이 실행된 것을 확인 가능하다.

Flask 앱으로부터 받은 데이터 사용하는 React 앱 생성

-Flask 앱 으로부터 JSON 데이터를 가져와 사용해보자.

flask의 템플릿 파일의 내용을 플라스크의 App.css 파일과 App.js 파일로 이식한다.
위에서 개방한 VS Code 에서 리액트 앱의 내용을 수정한다.

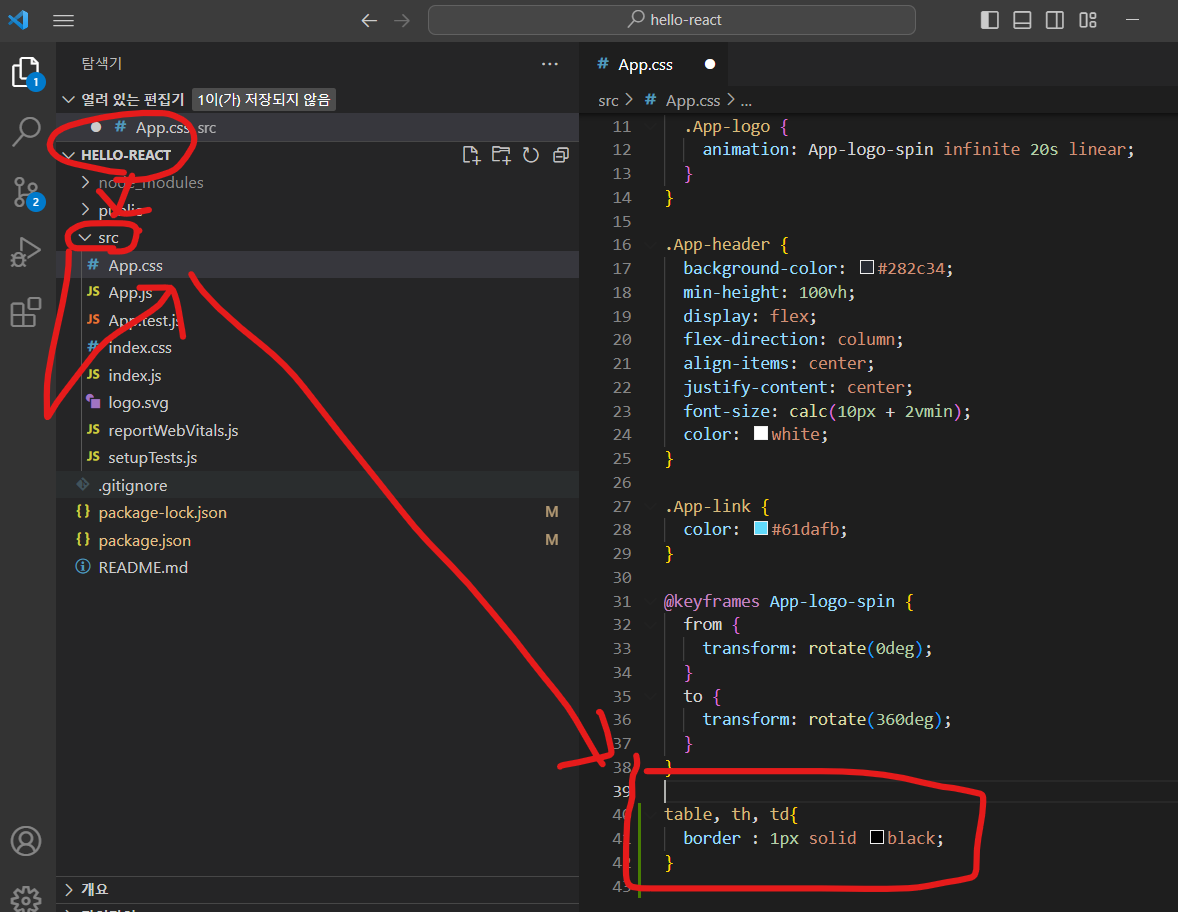

먼저 App.css 파일을 수정한다.

table, th, td{
  border : 1px solid black;
}

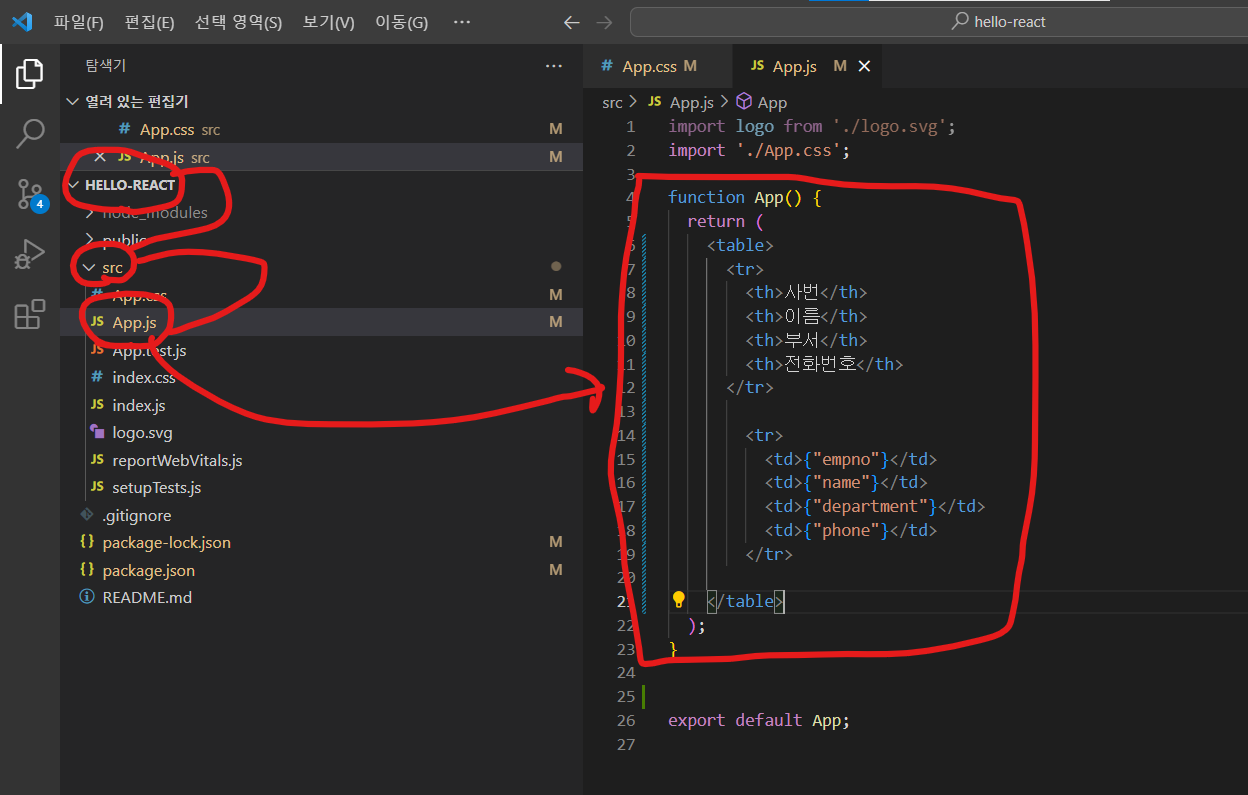

그 다음은 App.js 를 수정한다
VS Code 를 저장한다.

Flask 데이터 요청 방식 변경

Flask 앱이 데이터 요청 시, JSON 형식으로 데이터를 가져오게 해 보자.
이 과정에서 아래처럼 JSON/Pared 방식처럼 나오게 하려면, 이전에 작업했던 VS Code를 원복 시켜야 한다. 즉, 처음 Flask 로 웹 브라우저에서 보이게 했던 상태에서 아래 과정을 거쳐야 한다.
원복과정은 생략한다.
/emp01 주소로 요청이 들어왔을 때 화면(template) + 데이터를 반환하지 않고 데이터만 반환하도록 수정해보자.

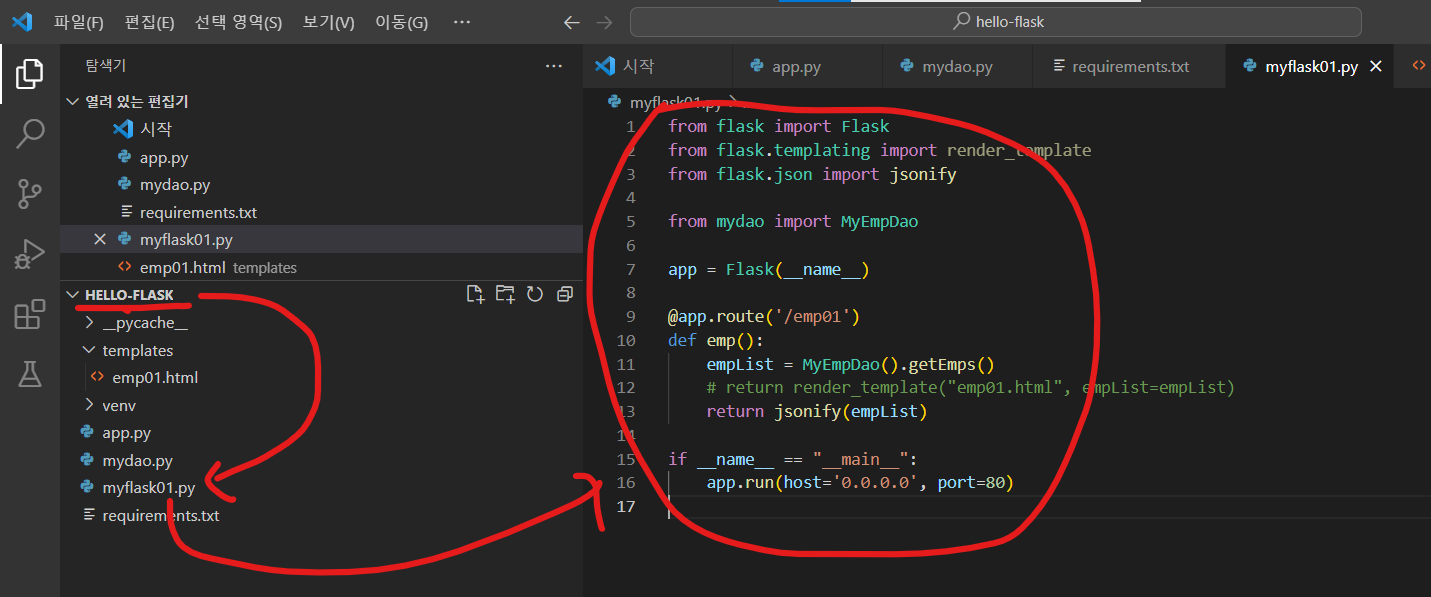

아래 내용으로 -myflask01.py를 수정하자

from flask import Flask
from flask.templating import render_template
from flask.json import jsonify

from mydao import MyEmpDao

app = Flask(__name__)

@app.route('/emp01')
def emp():
    empList = MyEmpDao().getEmps()
    # return render_template("emp01.html", empList=empList)
    return jsonify(empList)

if __name__ == "__main__":
    app.run(host='0.0.0.0', port=80)

터미널에서 myflask01.py를 실행해 결과를 확인해보자.

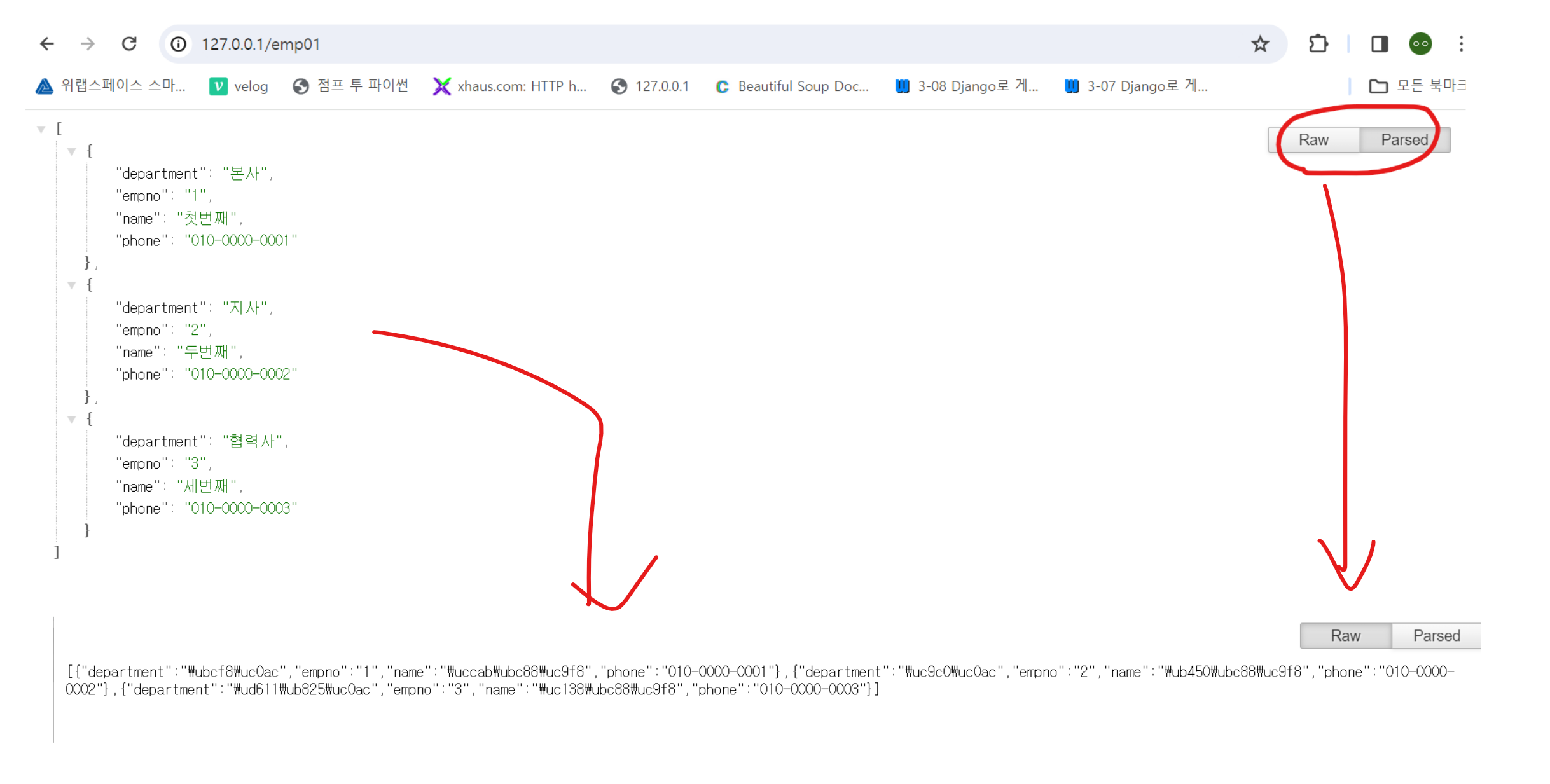

크롬 웹 브라우저의 JSON Formatter 확장 프로그램을 설치해 raw 와 prased 로 확인 가능하다.

Flask 앱으로부터 React 데이터 가져오기

Flask 앱이 데이터 요청 시, JSON 형식으로 데이터를 가져온다.
React 앱에서 Flask 앱에서 응답으로 가지고 있는 JSON 데이터를 가져오게 해보자.
위에서 수정한 Flask 내용을 가져온다.
React의 App.js (컴포넌트)가 화면에 최초 나타났을 때(마운트될 때) flask 서버로 데이터를 요청하고, 응답으로 데이터가 전달되면 화면에 출력하도록 수정한다.

Flask는 VS Code 에서 수정 후, 저장 및 재실행 한다.

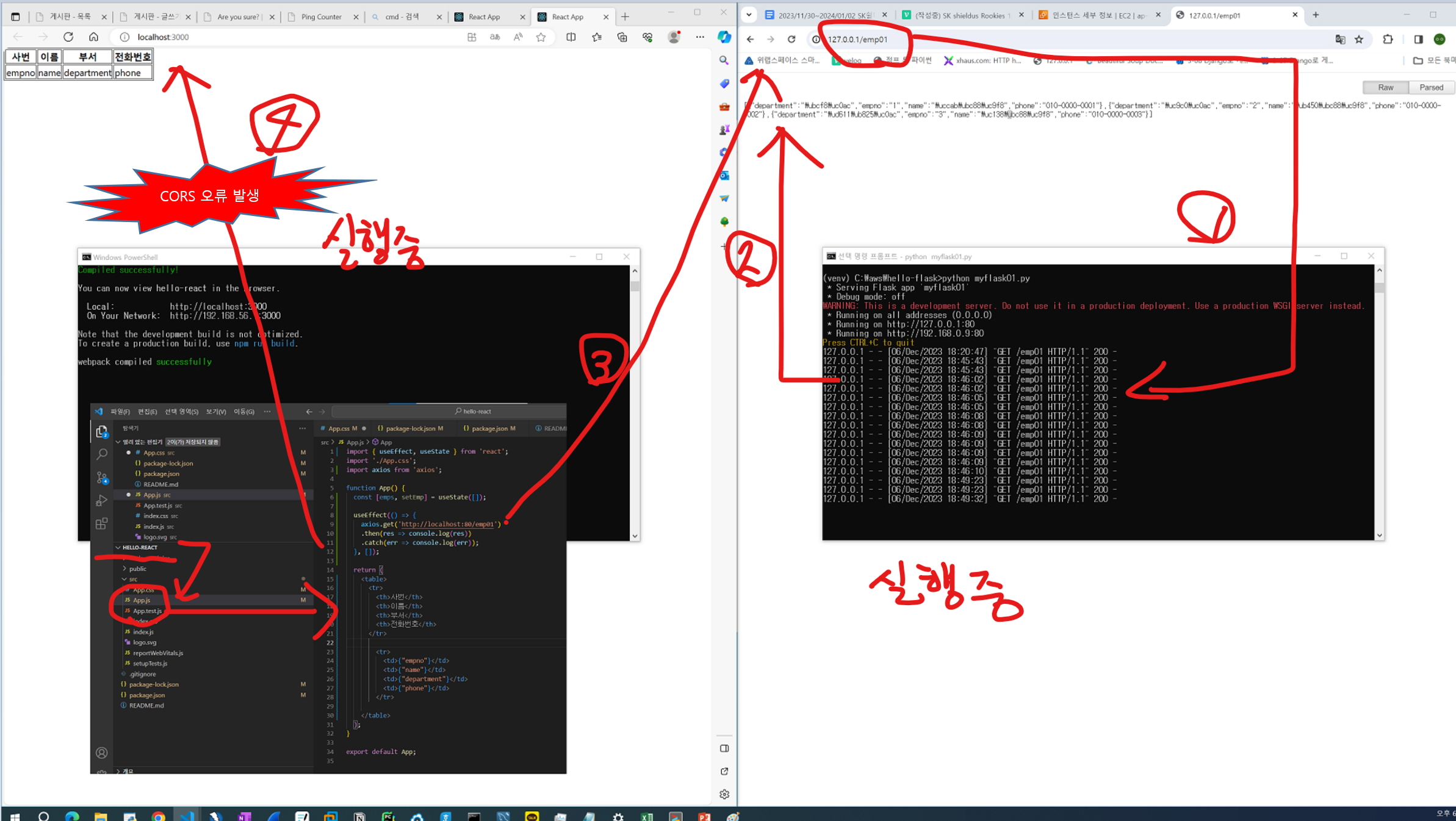

React 앱 결과를 확인하자

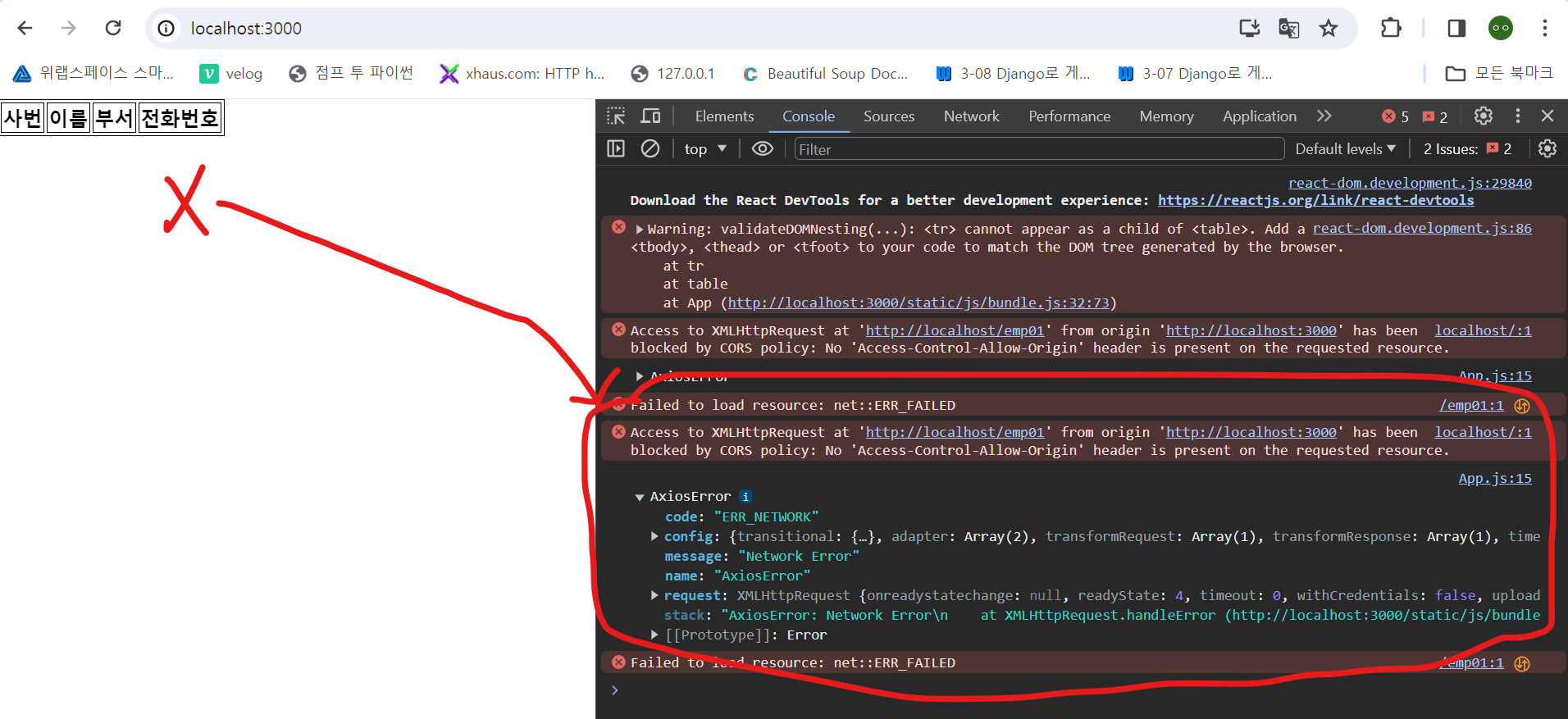

해당하는 오류를 확인하면, 아래와 같다.

localhost/:1 Access to XMLHttpRequest at 'http://localhost/emp01' from origin 'http://localhost:3000' has been blocked by CORS policy: No 'Access-Control-Allow-Origin' header is present on the requested resource.

React 앱에서는 Flask 요청으로부터 데이터를 가져오려는 요청을 생성한다.
그러나 이는 브라우저의 CORS 정책 위반으로 해당 요청의 발송을 제한한다.

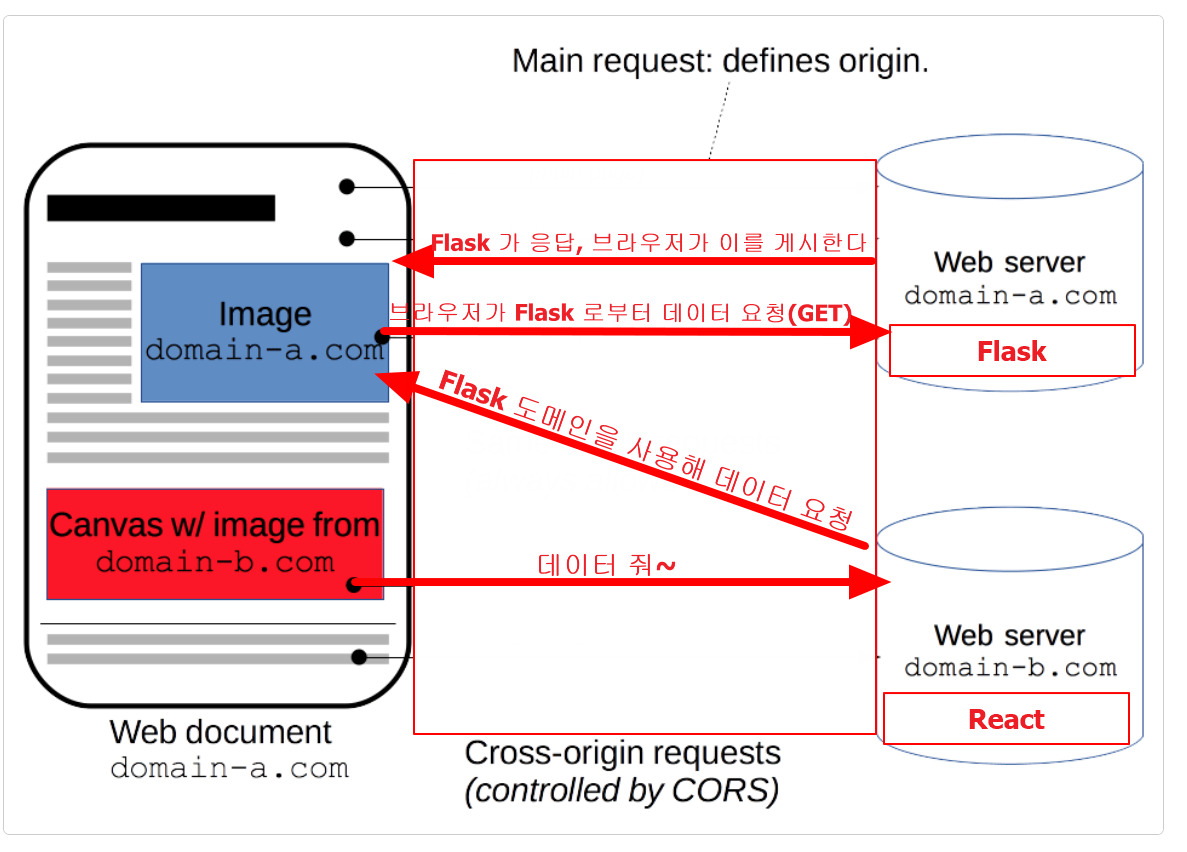

CORS (Cross-Origin Resource Sharing)이란? 원본 교차 리소스 공유로, 웹 페이지가 해당 웹 페이지를 제공한 도메인과 다른 도메인으로의 요청을 보내는 것을 제한한다.
Flask 에서는 'flask_cors' 라이브러리를 사용해 이를 허용 할 수 있다.

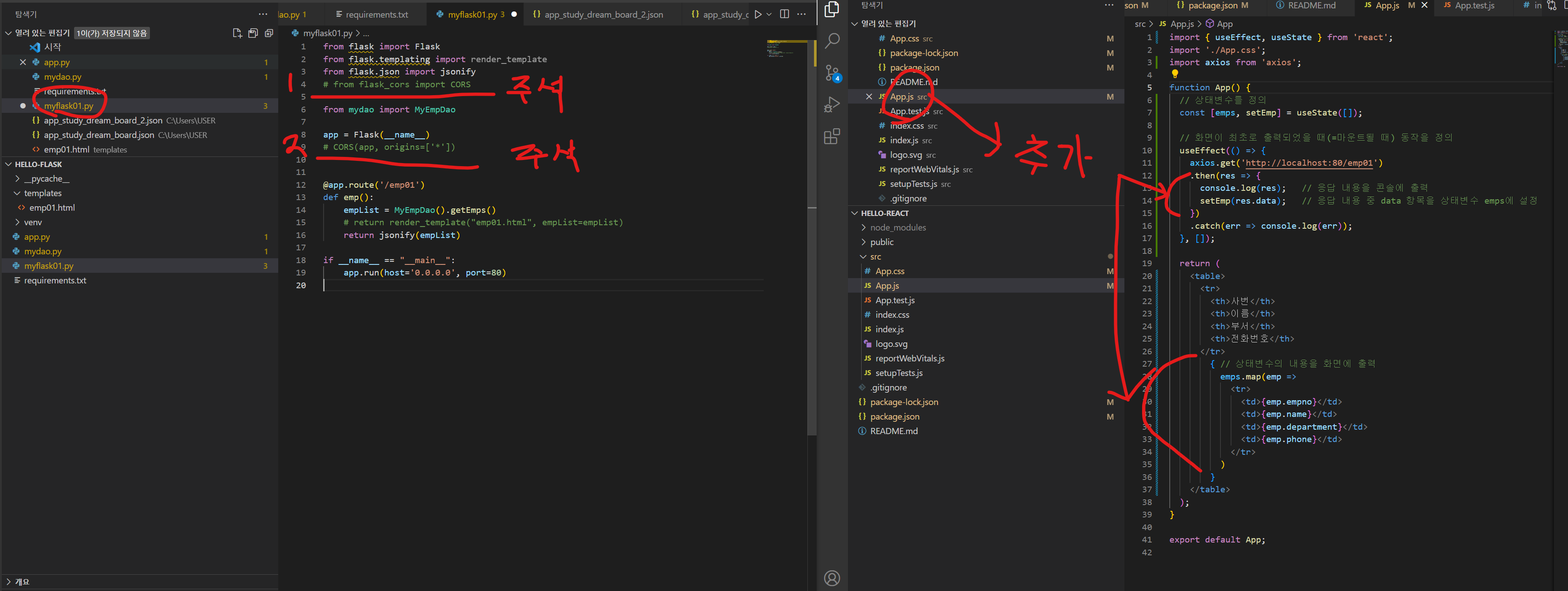

주석처리된 두 문장은, CORS 객체를 생성해 Flask의 app에서 모든 도메인으로부터의 요청을 허용한다는 의미이다.

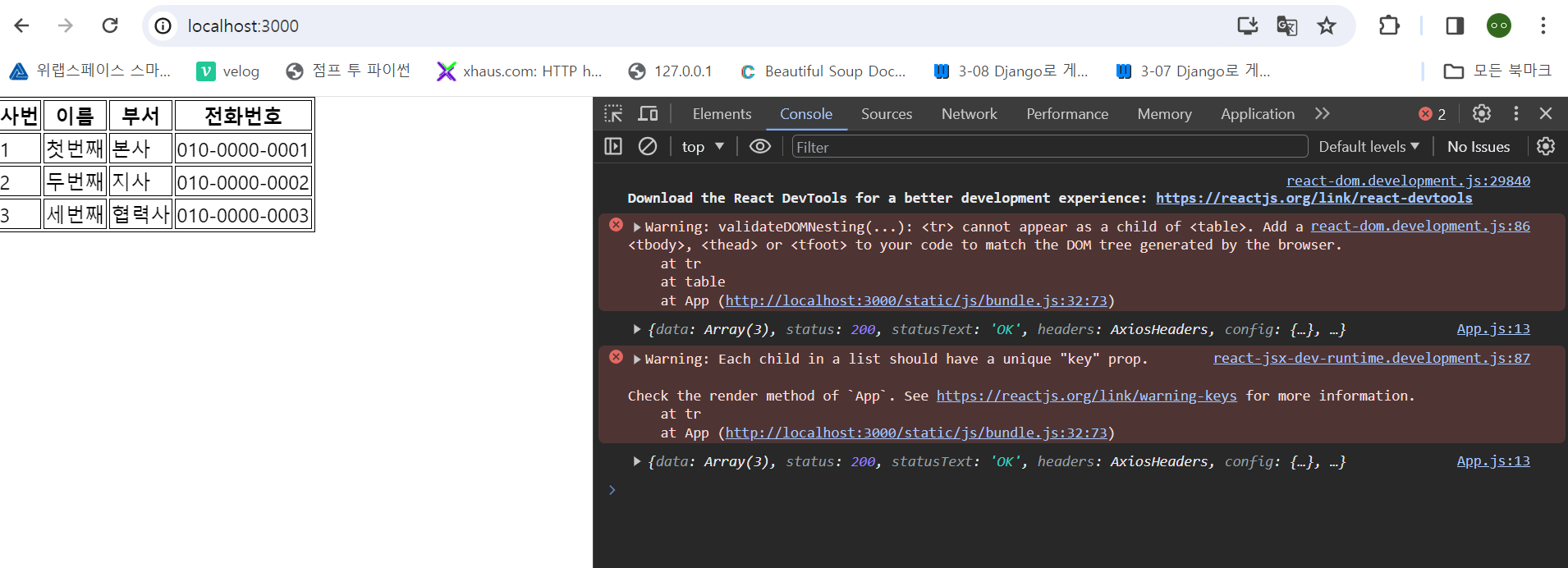

두 문장의 주석 처리를 삭제하고 다시 저장 및 실행하면, 결과가 아래와 같다.

브라우저가 Flask로 데이터 요청하는 것이 CORS 정책 오류로 인해 제한되고, 이로 인해 데이터를 가져올 수 없어 빈 테이블이 출력된 것이다.

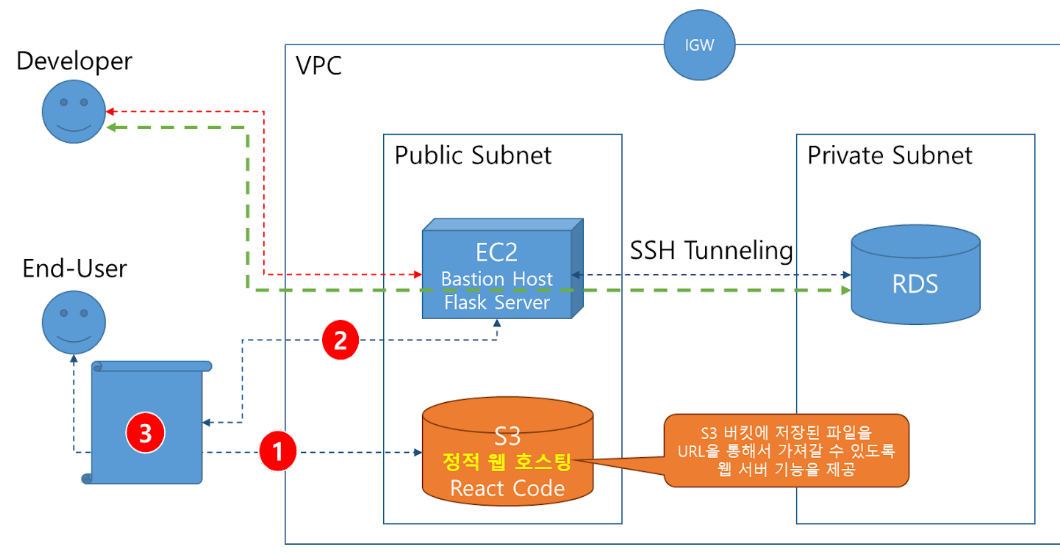

SPA 형태의 웹 앱 AWS 배포

React 서버 EC2 Instace 생성

퍼블릭 서브넷에 React Server(app)을 담기 위해 인스턴스 생성

EC2 이름 : MyReactServer-015
키 페어 : MyKeyPair-015 (해당 포스트 실습에서 생성한 키페어사용)
네트워크 설정은 아래와 같지 않다. ( 퍼블릭 서브넷 c 로 사용)

Bitvise 로 해당 인스턴스 SSH 접속

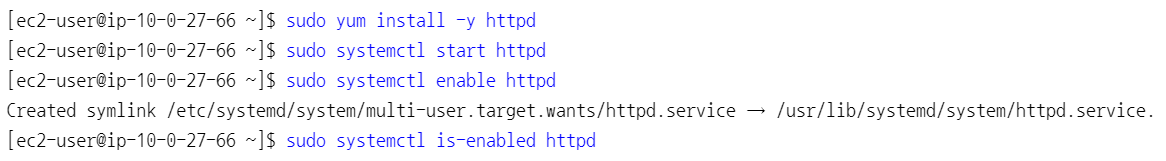

웹 서버 설치 및 React 코드가 웹 서버를 통해 서비스되도록 설정한다.

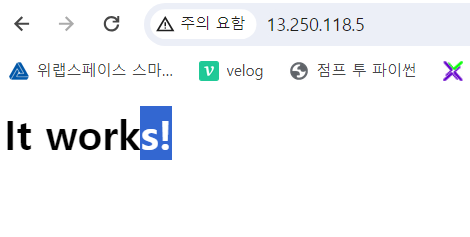

인스턴스 설정 확인

React 앱에서 EC2 Instance 퍼블릭 주소 접근 설정

function App() {
  // 상태변수를 정의
  const [emps, setEmp] = useState([]);

  // 화면이 최초로 출력되었을 때(=마운트될 때) 동작을 정의
  useEffect(() => {
        // axios.get('http://localhost:80/emp01')
    // 플라스크 서버가 동작하고 있는 EC2 인스턴스의 퍼블릭 주소로 변경
    axios.get('http://13.212.152.43/emp01')
    .then(res => {
      console.log(res);   // 응답 내용을 콘솔에 출력
      setEmp(res.data);   // 응답 내용 중 data 항목을 상태변수 emps에 설정
    })
    .catch(err => console.log(err));
  }, []);

  return (
    <table>
      <tr>
        <th>사번</th>
        <th>이름</th>
        <th>부서</th>
        <th>전화번호</th>
      </tr>
        { // 상태변수의 내용을 화면에 출력
          emps.map(emp =>
            <tr>
              <td>{emp.empno}</td>
              <td>{emp.name}</td>
              <td>{emp.department}</td>
              <td>{emp.phone}</td>
            </tr>
          )
        }
    </table>
  );
}

React 코드 빌드 및 EC2 업로드

React 코드를 빌드한다. 나는 새 프롬프트로 접속하니까 아래 명령어가 실행됐다.

C:\aws\hello-react> npm run build

C:\aws\hello-react> dir .\build

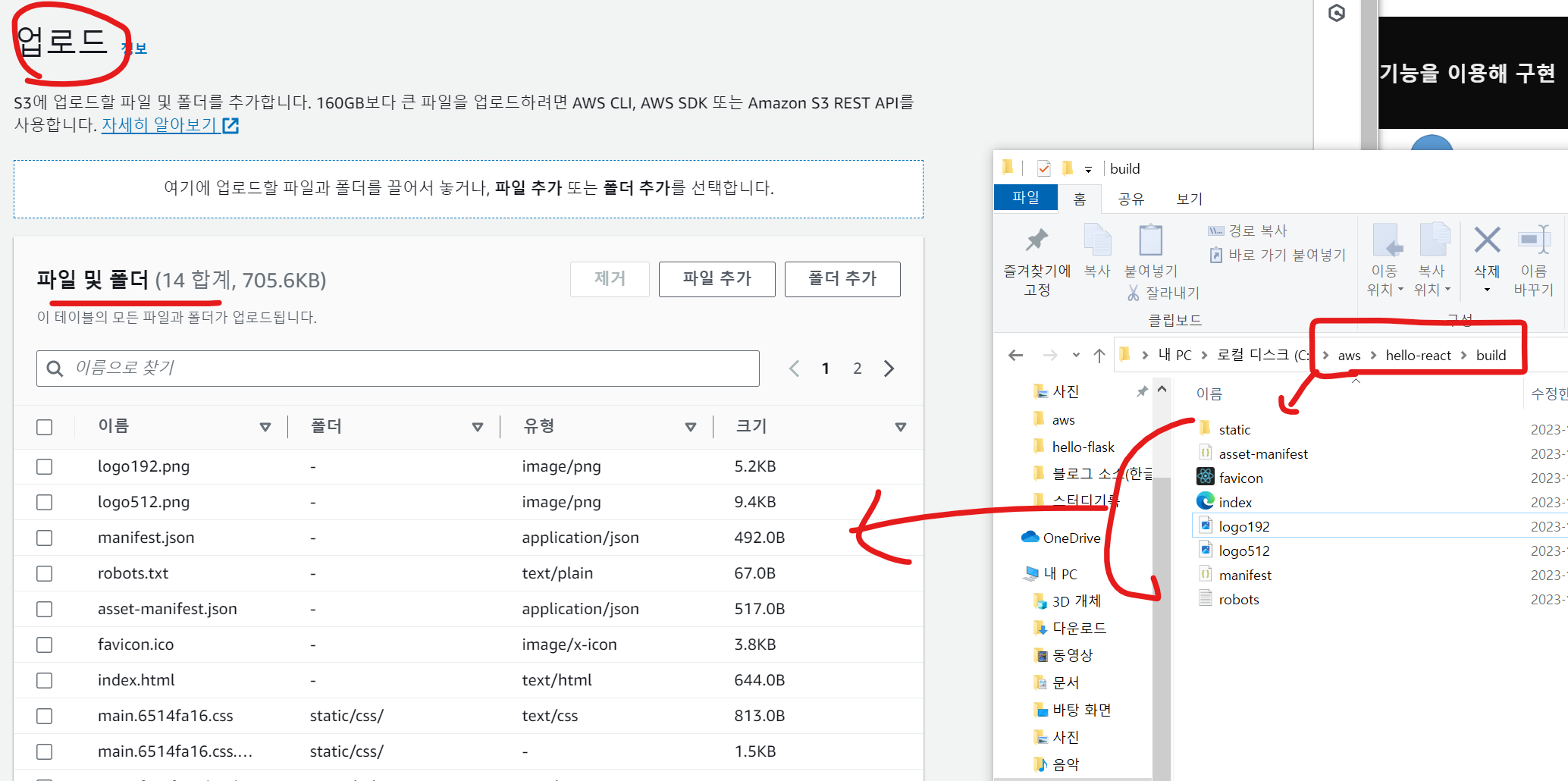

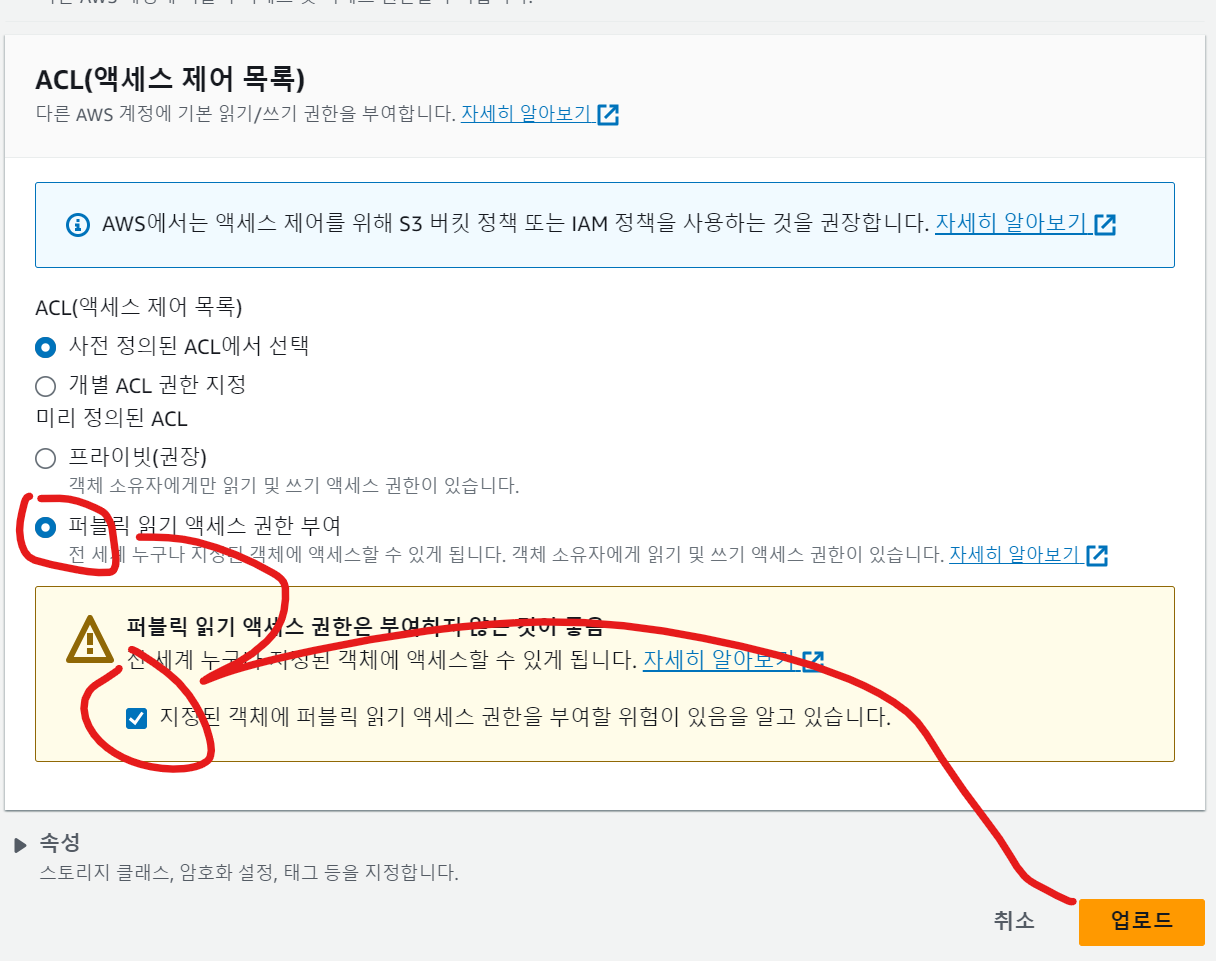

EC2 업로드

Flask 코드 업데이트

Flask Server EC2 생성은 이전에 생성한 인스턴트 MyEC2-015 이다.
아래 코드처럼 CORS 보안 정책 허용한 수정 코드만 인스턴스에 업로드한다.

from flask import Flask
from flask.templating import render_template
from flask.json import jsonify
from flask_cors import CORS

from mydao import MyEmpDao

app = Flask(__name__)
CORS(app, origins=['*'])


@app.route('/emp01')
def emp():
    empList = MyEmpDao().getEmps()
    # return render_template("emp01.html", empList=empList)
    return jsonify(empList)

if __name__ == "__main__":
    app.run(host='0.0.0.0', port=80)
