Virtual Lan

가상의 Lan 을 의미합니다.

• 하나의 스위치에 연결된 장치들을 논리적으로 여러 개의 네트워크로 분리할 수 있게 만들어 주는 기술 입니다.
• 브로드 캐스트 도메인을 분리하여, 한 대의 스위치를 여러 대의 스위치 처럼 사용할 수 있습니다.
• 스위치에서 VLAN이 나뉘면, 서로 다른 VLAN 트래픽은 차단됩니다.

즉, 나 여기부분은 통신하기 싫어 끊을래 해서 만들어진게 VLAN

참고로 브로드 캐스트 도메인 == 한 개의 네트워크 범위내에 다~

스위치는 2계층이니.. IP주소(3계층)를 볼 수 없고, 그에 따라 네트워크도 못 봅니다.

스위치는 네트워크 인식도 못하기 때문에, 브로드 캐스트를 컨트롤 할 수 없다.
하지만 VLAN을 이용하여 컨트롤 하겠다.

[실습]

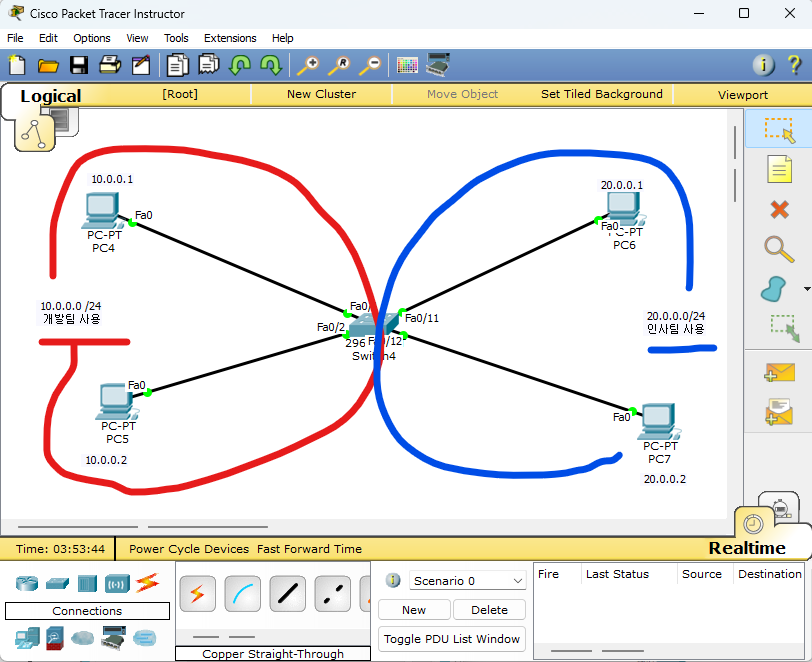

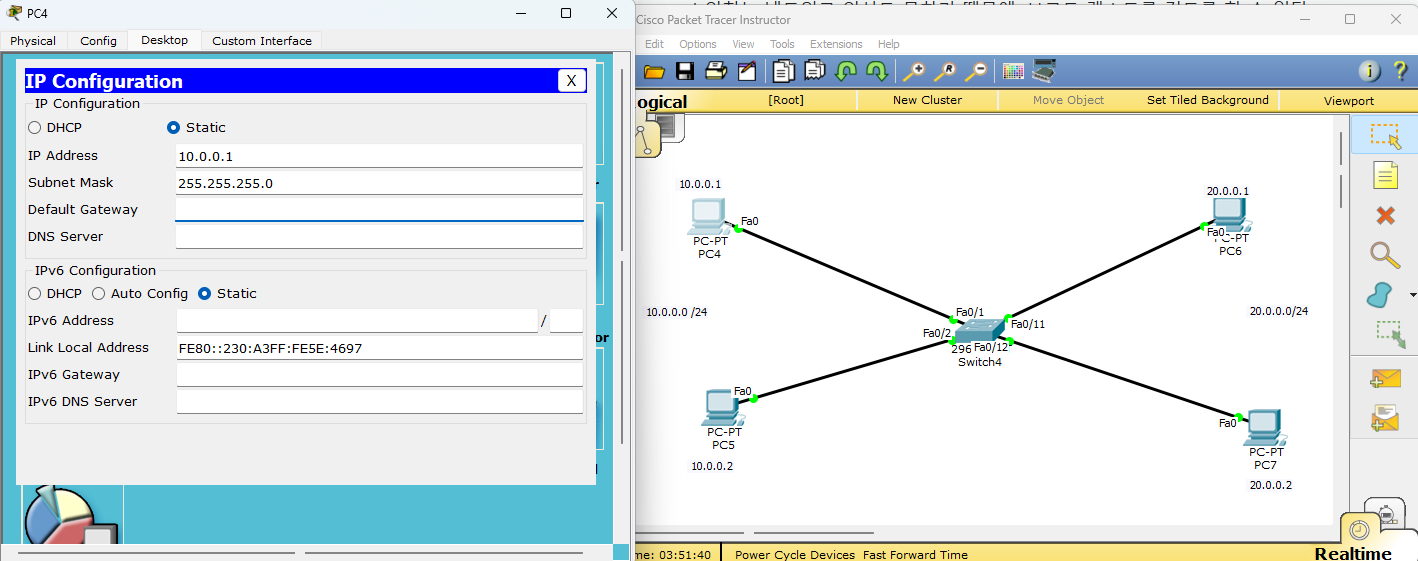

포트번호, IP등 부여 해준다.

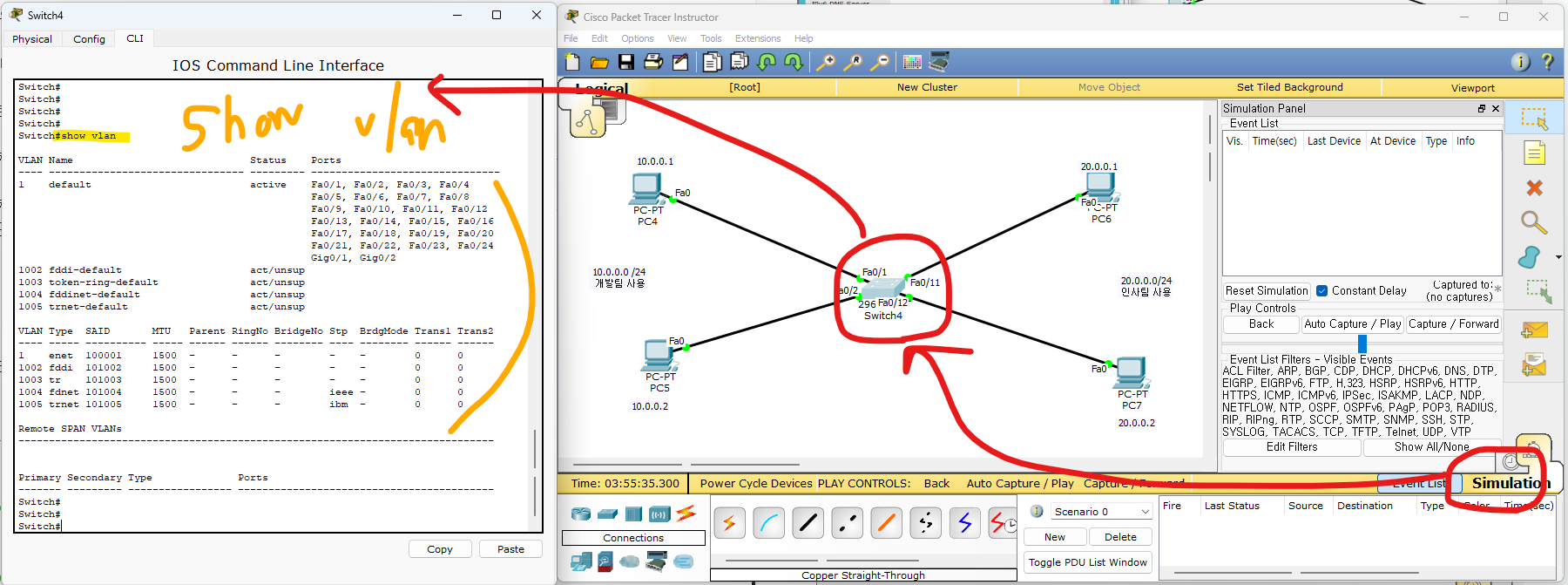

show vlan

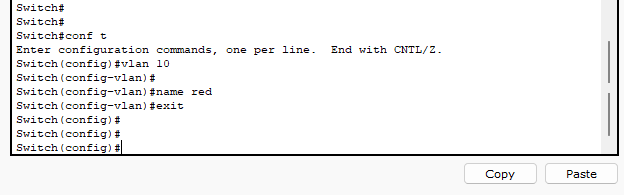

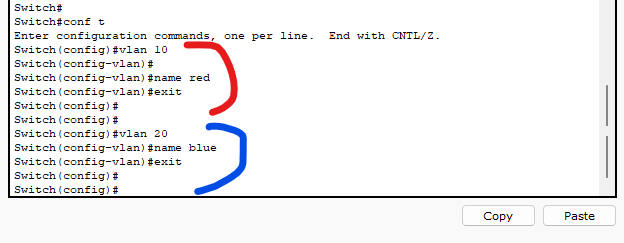

vlan

name

swithport

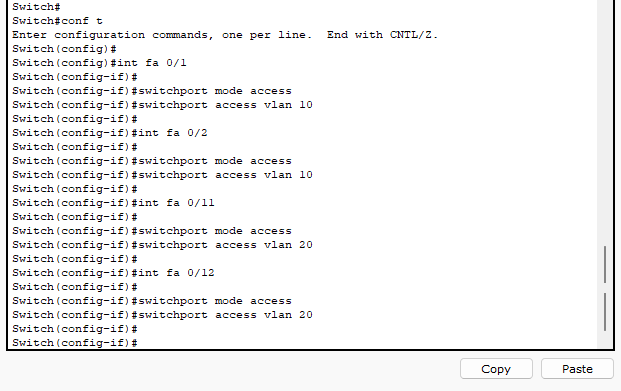

인터페이스 vlan 가입

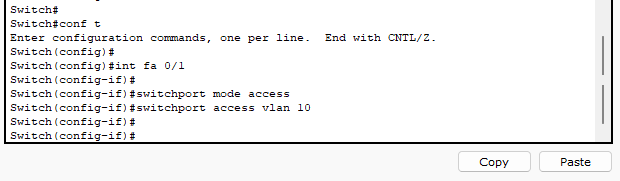

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10

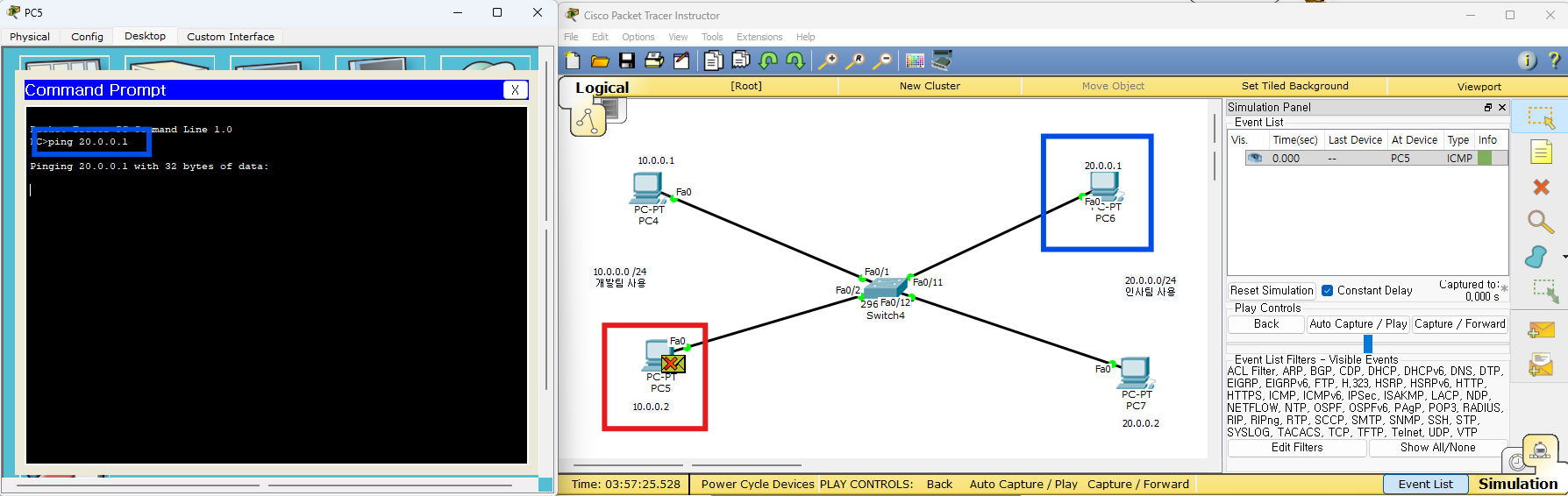

시뮬레이션으로 확인

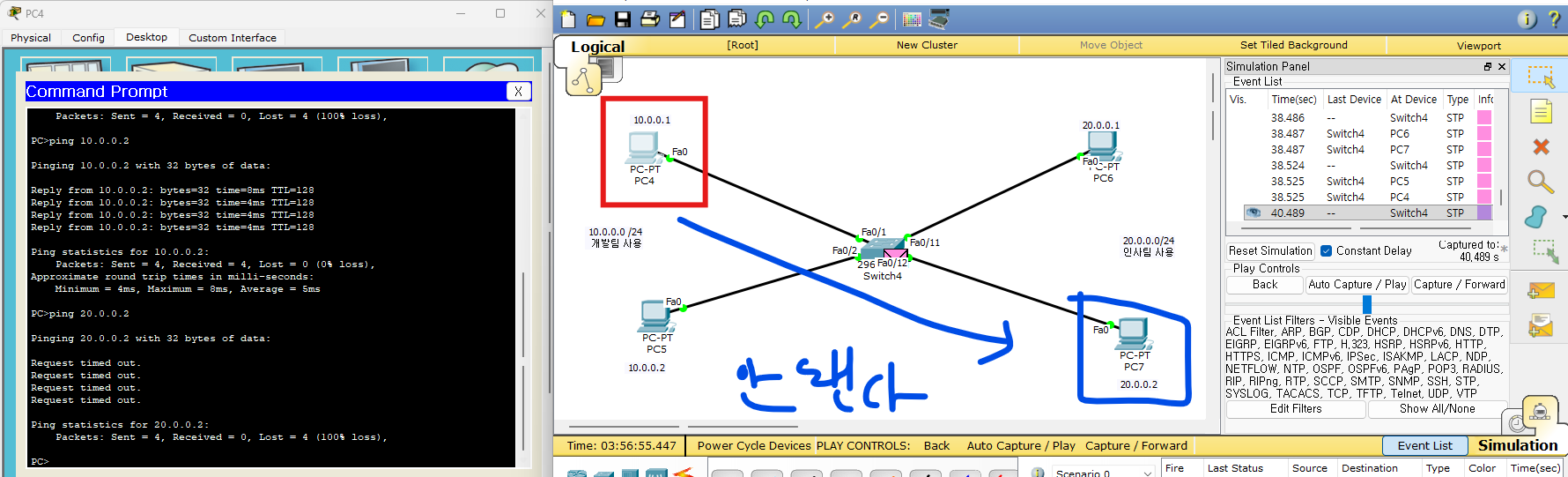

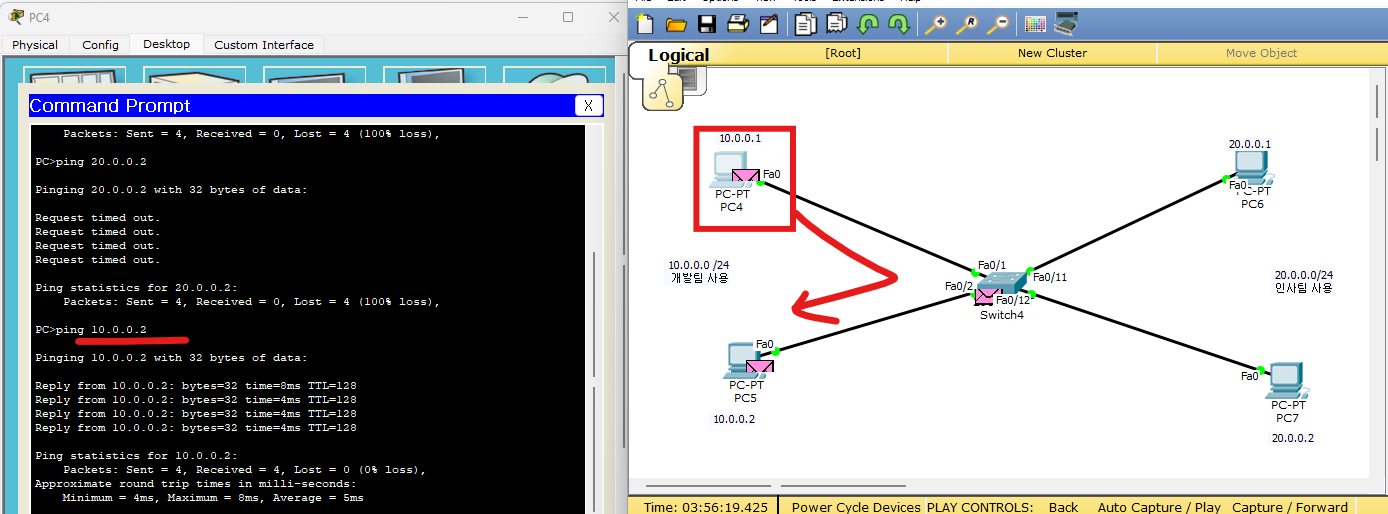

핑 해보기

엥? 시뮬레이션 키면 아예 red 쪽에서 blue 로 가는거 자체가 안된다는데... 나는 시뮬레이션 상에서는 간다... 이상하다...

X 자로 처음에 표시되긴 함.
