가볍게 훑어보는 자료구조 (with python)

junh0328·2021년 11월 14일
0

출처: https://jjalbang.today/view/%EB%AD%90%EC%A7%80/4696

프론트엔드 기술 면접을 위한 핸드북 만들기

공부하고 알아야 할 만한 기본적인 자료구조에 대해 정리합니다

python으로 작성된 코드의 예시들이 있지만, JS와는 큰 차이가 없기 때문에 예시 코드로는 파이썬을 넣어 두었습니다

대학 정규 교육 과정으로 오랜 기간 공부해서 배운 내용이 아니기 때문에 깊이 면에서 부족할 수 있지만,

자료구조와 그에 따른 예시를 간단히 작성하여 자료 구조는 어떤 것들이 있는지 알기 위해 정리하고 있습니다

이 게시글만으로 자료구조를 정복할 수는 없습니다, 관심이 생기신다면 강의나 책을 통해서 공부해보시는 것을 추천드려요 😁

목차

자료구조란 무엇인가요

자료구조란 대량의 데이터를 효율적으로 관리할 수 있는 데이터의 구조를 의미합니다

코드 상에서 효율적으로 데이터를 처리하기 위해, 데이터 특성에 따라, 체계적으로 데이터를 구조화해야 합니다

어떤 데이터 구조를 사용하느냐에 따라, 코드의 효율이 달라질 수 있습니다


효율적으로 데이터를 관리해야 하는 이유 (예)

우편번호: 5자리 우편번호로 국가의 기초구역을 제공

5자리 우편번호에서 앞 3자리는 시, 군, 자치구를 표기, 뒤 2자리는 일련번호로 구성

학생 관리: 학년, 반, 번호를 학생에게 부여해서, 학생부를 관리

XX학년, X반, X번 학생

만약 위 관리 기법이 없다면, 3000명 학생 중 특정 학생을 찾기 위해, 전체 학생부를 모두 훑어야 함


대표적인 자료구조는 어떤 것들이 있나요

자료구조자료구조
선형 구조비선형 구조
리스트
스택

트리
그래프

출처: https://boycoding.tistory.com/32


선형 구조란 무엇인가요

선형 구조 (Linear Structure)

데이터들이 일렬로 쭉 저장되어 있는 형태

비 선형 구조란 무엇인가요

비 선형 구조 (Non-Linear Structure)

데이터가 트리 형태로 저장되어 있다고 생각하고 사용하는 자료구조


리스트

  • 데이터를 나열하고, 각 데이터를 인덱스에 대응하도록 구성한 데이터 구조
  • 파이썬에서는 리스트 타입이 배열 기능을 제공함

리스트는 왜 필요한가요?

  • 같은 종류의 데이터를 효율적으로 관리하기 위해
  • 같은 종류의 데이터를 순차적으로 저장하기 위해

장점

  • 빠른 접근이 가능하다
  • 첫 데이터의 위치 [0]에서 상대적인 위치로 데이터에 접근이 가능하다 (인덱스 번호로 접근이 가능하다)

단점

  • 데이터 추가/ 삭제가 어렵다
  • 미리 최대 길이를 지정해야 함

make a list using C

  • C 언어에서 배열을 사용할 경우 배열의 최대 길이를 사전에 정의해줘야 한다
#include <stdio.h>

int main(int argc, char * argv[])
{
    char country[3] = "US";
    printf ("%c%c\n", country[0], country[1]);
    printf ("%s\n", country);
    return 0;
}

make a list using python

  • Python의 경우 배열(문자열)의 길이를 사전에 정해주지 않아도 동작한다
  • JS또한 길이를 사전에 정해주지 않아도 동작한다
  • 이러한 특징 때문에 파이썬과 JS의 배열이 자료구조의 배열과 같다고 볼 수는 없다
country = 'US'
print (country)

>>> US

country = country + 'A'
print(country)

>>> USA

1 차원 배열

# 1차원 배열: 리스트로 구현시
data_list = [1, 2, 3, 4, 5]

print(data_list)
>>>

[1,2,3,4,5]

2 차원 배열

# 2차원 배열: 리스트로 구현시
data_list = [[1, 2, 3], [4, 5, 6], [7, 8, 9]]

print(data_list)

[
  [1,2,3],
  [4,5,6],
  [7,8,9]
]

Queue 구조

  • 줄을 서는 행위와 유사
  • 가장 먼저 넣은 데이터를 가장 먼저 꺼낼 수 있는 구조
  • 음식점에서 가장 먼저 줄을 선 사람이 제일 먼저 음식점에 입장하는 것과 동일
  • FIFO(First-In, First-Out) 또는 LILO(Last-In, Last-Out) 방식으로 스택과 꺼내는 순서가 반대

알아둘 용어

  • Enqueue: 큐에 데이터를 넣는 기능 (JS에서 push)
  • Dequeue: 큐에서 데이터를 꺼내는 기능 (JS에서 shift)

파이썬 queue 라이브러리 활용해서 큐 자료 구조 사용하기

queue 라이브러리에는 다양한 큐 구조로 ① Queue(), ② LifoQueue(), ③ PriorityQueue() 제공

프로그램을 작성할 때 프로그램에 따라 적합한 자료 구조를 사용

Queue(): 가장 일반적인 큐 자료 구조

# 큐 (Queue)

import queue

# FIFO QUEUE (일반적인 구조의 큐) 사용하기

data_queue = queue.Queue()

print('data_queue:', data_queue)
print('type:', type(data_queue))

print()

# 데이터 삽입 (put)

data_queue.put(1)
data_queue.put(2)
data_queue.put(3)

print('data_queue.qsize():', data_queue.qsize()) >>> 3

print()

# 데이터 추출 (get)

print('data_queue.get():', data_queue.get()) >>> 1
print('data_queue.get():', data_queue.get()) >>> 2
print('data_queue.get():', data_queue.get()) >>> 3

LifoQueue(): 나중에 입력된 데이터가 먼저 출력되는 구조 (스택 구조라고 보면 됨)

import queue

# LIFO QUEUE (스택과 같은 구조의 큐) 사용하기

data_queue = queue.LifoQueue()

print('data_queue:', data_queue)
print('type:', type(data_queue))

print()

# 데이터 삽입 (put)

data_queue.put(1)
data_queue.put(2)
data_queue.put(3)

print('data_queue.qsize():', data_queue.qsize()) >>> 3

print()

# 데이터 추출 (get)

print('data_queue.get():', data_queue.get()) >>> 3
print('data_queue.get():', data_queue.get()) >>> 2
print('data_queue.get():', data_queue.get()) >>> 1

PriorityQueue(): 데이터마다 우선순위를 넣어서, 우선순위가 높은 순으로 데이터 출력

# PriorityQueue() 우선 순위가 있는 큐 만들기

import queue

data_queue = queue.PriorityQueue()

# - 튜플 형식 ( , )으로 데이터를 삽인한다
# - 숫자가 낮을수록 우선순위가 높다 (1 <<<<< 우선 순위가 높음 , .... , 15 <<<< 우선 순위가 낮음)
# - 우선순위가 높은 튜플이 먼저 Dequeue 된다

data_queue.put((10, "korea"))
data_queue.put((5, 1))
data_queue.put((15, "china"))

print()

print(data_queue.qsize())  # >>> 3

print()

print(data_queue.get())  # >>> (5,1)
print(data_queue.get())  # >>> (10, 'korea')
print(data_queue.get())  # >>> (15, 'china')

어디에 큐가 많이 쓰일까?

멀티 태스킹을 위한 프로세스 스케쥴링 방식을 구현하기 위해 많이 사용된다

queue 직접 구현하기

queue_list = list()


def enqueue(data):
    queue_list.append(data)


def dequeue():
    data = queue_list[0]
    del queue_list[0]
    return data


for index in range(10):
    enqueue(index)

print('queue_list:', queue_list)
# >>> queue_list: [0, 1, 2, 3, 4, 5, 6, 7, 8, 9]

dequeue()

print('queue_list:', queue_list)
# >>> queue_list: [1, 2, 3, 4, 5, 6, 7, 8, 9]

스택

Stack 구조

  • 데이터를 제한적으로 접근할 수 있는 구조
  • 한쪽 끝에서만 자료를 넣거나 뺄 수 있는 구조
  • 가장 나중에 쌓은 데이터를 가장 먼저 빼낼 수 있는 데이터 구조
큐(Queue)스택(Stack)
F.I.F.O
First In First Out
L.I.F.O
Last In First Out

스택 구조

스택은 LIFO(Last In, Fisrt Out) 또는 FILO(First In, Last Out) 데이터 관리 방식을 따름

LIFO: 마지막에 넣은 데이터를 가장 먼저 추출하는 데이터 관리 정책
FILO: 처음에 넣은 데이터를 가장 마지막에 추출하는 데이터 관리 정책

대표적인 스택의 활용

컴퓨터 내부의 프로세스 구조의 함수 동작 방식

주요 기능

push(): 데이터를 스택에 넣기
pop(): 데이터를 스택에서 꺼내기

스택의 장단점

  • 장점 🔥

    • 구조가 단순해서, 구현이 쉽다
    • 데이터 저장/읽기 속도가 빠르다
  • 단점 🔥

    • 데이터 최대 개수를 미리 정해야 한다

    • 파이썬의 경우 재귀 함수 호출은 1000번까지 가능하다

    • 저장 공간의 낭비가 발생할 수 있다

    • 미리 최대 개수만큼 저장 공간을 확보해야 한다

  • 스택은 단순하고 빠른 성능을 위해 사용되므로, 보통 배열 구조를 활용해서 구현하는 것이 일반적임


파이썬을 통해 스택 구조 살펴보기

list 자료형의 내장 메서드로 append(push), pop() 메서드를 제공한다

# 스택 (Stack)

# 큐와 달리 파이썬, JS 에서 기본 제공하는 리스트를 통해서 구현이 가능하다
# 큐의 경우 data = queue.Queue() 와 같이 인스턴스로 만들어서 사용했었음

# append: 삽입하기 (push)
# pop: 꺼내기 (pop)

data_stack = list()

data_stack.append(1)
data_stack.append(2)

print('data_stack:', data_stack) >>> [1,2]

print()

data_stack.pop()

print('① data_stack.pop():', data_stack) >>> [1]

print()

data_stack.pop()

print('② data_stack.pop():', data_stack) >>> [0]

프로그래밍 연습

리스트 변수로 스택을 다루는 pop, push 기능 구현해보기

stack_list = list()


def push(data):
    stack_list.append(data)


def pop():
    data = stack_list[-1]
    del stack_list[-1]
    return data


for elem in range(10):
    push(elem)


print('stack_list', stack_list)
# >>> stack_list [0, 1, 2, 3, 4, 5, 6, 7, 8, 9]

print()

pop()

print('stack_list', stack_list)
# >>> stack_list [0, 1, 2, 3, 4, 5, 6, 7, 8]

링크드 리스트

Linked List 구조

  • 연결 리스트라고도 한다
  • 배열은 순차적으로 연결된 공간에 데이터를 나열하는 데이터 구조
  • 링크드 리스트는 떨어진 곳에 존재하는 데이터를 화살표로 연결해서 관리하는 데이터 구조
  • 본래 C언어에서는 주요한 데이터 구조이지만, 파이썬은 리스트 타입이 링크드 리스트의 기능을 모두 지원

링크드 리스트 기본 구조와 용어

노드(Node): 데이터 저장 단위 (데이터값, 포인터) 로 구성

포인터(pointer): 각 노드 안에서, 다음이나 이전의 노드와의 연결 정보를 가지고 있는 공간

일반적인 링크드 리스트 형태

(출처: wikipedia, https://en.wikipedia.org/wiki/Linked_list)

링크드 리스트의 장단점 (전통적인 C 언어에서의 배열과 링크드 리스트)

  • 장점

    • 미리 데이터 공간을 할당하지 않아도 된다
    • <-> 배열은 미리 데이터 공간을 할당해야 함
    • 데이터를 추가 할때마다 동적으로 크기가 늘어난다
    • 원소 검색 시 첫 번째 노드부터 마지막 노드까지 일일이 확인하기 때문에 O(n)의 시간 복잡도를 갖는다
    • 삽입 또는 삭제 연산 시에 해당 원소를 검색한 후 삭제, 삽입 연산이 이루어지므로 O(n)의 시간 복잡도를 갖는다
    • 즉, 삽입, 삭제가 잦은 경우 Linked List를 사용하는 것이 좋다
    • why? 배열 경우 배열의 크기를 사전에 정해줘야 하기 때문
  • 단점

    • 연결을 위한 별도 데이터 공간이 필요하므로, 저장 공간 효율이 높지 않음
    • 연결 정보를 찾는 시간이 필요하므로 접근 속도가 느림
    • 중간 데이터 삭제시, 앞뒤 데이터의 연결을 재구성해야 하는 부가적인 작업 필요
    • 검색이 잦은 경우 배열을 사용하는 것이 좋다

더블 링크드 리스트 구조

더블 링크드 리스트(Doubly linked list) 기본 구조

  • 단방향 링크드 리스트의 경우 반드시 우리가 설정한 head 차례로 데이터를 찾아갔음
  • 더블 링크드 리스트는 앞 뒤 방향 모두 노드 탐색이 가능함
  • 이중 연결 리스트라고도 함
  • 장점: 양방향으로 연결되어 있어서 노드 탐색이 양쪽으로 모두 가능

(출처: wikipedia, https://en.wikipedia.org/wiki/Linked_list)


해쉬 테이블

해쉬 테이블(Hash Table) 구조

해쉬 테이블(Hash Table): 키(Key)에 데이터(Value)를 저장하는 데이터 구조

  • Key를 통해 바로 데이터를 받아올 수 있으므로, 속도가 획기적으로 빨라짐
  • (특정 조건에 맞춰 배열을 모두 순회할 필요가 없다는 소리)
  • 파이썬 딕셔너리(Dictionary) 타입이 해쉬 테이블의 예: Key를 가지고 바로 데이터(Value)를 꺼낼 수 있음
  • 보통 배열로 미리 Hash Table 사이즈만큼 생성 후에 사용 (공간과 탐색 시간을 맞바꾸는 기법)
  • 해쉬 테이블의 길이(슬롯의 개수)를 늘리는 방법
  • 단, 파이썬에서는 해쉬를 별도로 구현할 이유가 없음 (딕셔너리 타입 { 'key': 'value' } 을 제공하기 때문)
  • JS 또한 별도로 구현할 필요가 없다 (객체 타입 { key: 'value' } 을 제공하기 때문)

알아둘 용어

  • 해쉬(Hash): 임의 값을 고정 길이로 변환하는 것
  • 해쉬 테이블(Hash Table): 키 값의 연산에 의해 직접 접근이 가능한 데이터 구조
  • 해싱 함수(Hashing Function): Key를 해싱 함수로 연산해서, 해쉬 값을 알아내고, 이를 기반으로 해쉬 테이블에서 해당 Key에 대한 데이터 위치를 일관성있게 찾을 수 있음
  • 슬롯(Slot): 한 개의 데이터를 저장할 수 있는 공간
  • 저장할 데이터에 대해 Key를 추출할 수 있는 별도 함수도 존재할 수 있음

해쉬 테이블의 장단점과 주요 용도

  • 장점

    • 데이터 저장/읽기 속도가 빠르다. (검색 속도가 빠르다.)
    • 해쉬는 키에 대한 데이터가 있는지(중복) 확인이 쉽다
    • 해쉬는 키를 바탕으로 한 데이터의 여부(유무)를 파악하기 쉽다
  • 단점

    • 일반적으로 저장공간이 좀 더 많이 필요하다
    • 여러 키에 해당하는 주소가 동일할 경우 충돌을 해결하기 위한 별도 자료구조가 필요하다
    • 해시 함수를 통해 나눠져 저장되는 해쉬 테이블의 주소가 같은데, 별도의 처리를 하지 않을 경우
    • 키를 바탕으로 한 데이터가 덮어씌워질 가능성이 있다.
    • 중복이 일어나지 않도록 해쉬 테이블의 공간을 넓게 설계해야 한다
  • 주요 용도

    • 검색이 많이 필요한 경우
    • 저장, 삭제, 읽기가 빈번한 경우
    • 캐쉬 구현시 (중복 확인이 쉽기 때문)
    • 캐쉬는 동일한 페이지를 불러오는 경우 https://naver.com, 변경되는 데이터 이외에는
    • 사용자의 캐쉬 메모리에 저장하여 서버로부터 불러오는 데이터의 양을 관리하기 위한 메모리이다

트리

트리(Tree) 구조

트리: 노드(node)와 브랜치(branch)를 이용해서, 사이클을 이루지 않도록 구성한 데이터 구조

  • 사이클은 아래 이미지를 기준으로 5 - 3 - 6 순으로 원을 그리며 탐색하는 것을 의미
  • 트리 구조에서 Siblings 끼리는 브랜치로 이어지지 않는다 🔥

실제로 어디에 많이 사용되나?

  • 트리 중 이진 트리 (Binary Tree)형태의 구조로, 탐색(검색) 알고리즘 구현을 위해 많이 사용됨
  • 트리 내부에 어떤 값을 가진 데이터가 존재하는지의 유무를 파악하기 쉽다
  • 배열을 통해 배열의 길이만큼 전부 순회하는 것 보다 기준(left right)을 가지고 탐색하므로 더욱 빠르다

알아둘 용어

  • Node: 트리에서 데이터를 저장하는 기본 요소 (데이터와 다른 연결된 노드에 대한 Branch 정보 포함)
  • Root Node: 트리 맨 위(최 상단)에 있는 노드
  • Level: 최상위 노드를 Level 0으로 하였을 때, 하위 Branch로 연결된 노드의 깊이를 나타냄
  • Parent Node: 어떤 노드의 다음 레벨에 연결된 노드
  • Child Node: 어떤 노드의 상위 레벨에 연결된 노드
  • Leaf Node (Terminal Node): Child Node가 하나도 없는 노드
  • Sibling (Brother Node): 동일한 Parent Node를 가진 노드
  • Depth: 트리에서 Node가 가질 수 있는 최대 Level (깊이를 나타냄)

이진 트리(Binary Tree)와 이진 탐색트리(Binary Search Tree)

  • 이진 트리: 노드의 최대 브랜치가 2개인 트리

    • 이진 트리구조에서 워낙 이진 탐색 트리 형식으로 많이 쓰기 때문에 이진 트리 = 이진 탐색 트리라고 생각하는 경우도 있다
    • 하지만 둘은 같지 않음
    • 이진 트리는 루트 노드의 최대 브랜치가 2개인 트리이며, 사이클을 이루지 않도록 구성한 데이터 구조이지만,
    • 이진 탐색 트리는 해당 이진 트리의 특징을 바탕으로 특정 조건을 붙인 트리이다
  • 이진 탐색 트리: 이진 트리에 다음과 같은 추가적인 조건이 있는 트리

    • 왼쪽 노드는 해당 노드보다 작은 값, 오른쪽 노드는 해당 노드보다 큰 값을 가지고 있음

자료 구조 이진 탐색 트리의 장점과 주요 용도

  • 주요 용도: 데이터 검색(탐색)
  • 장점: 탐색 속도를 개선할 수 있음

이진 트리와 정렬된 배열간의 탐색 비교 🔥

  • steps: 단계의 가짓수를 보면 이진 트리가 훨씬 빠르게 검색을 할 수 있다

(출처: https://www.mathwarehouse.com/programming/gifs/binary-search-tree.php#binary-search-tree-insertion-node)


힙(Heap) 이란?

  • 자료구조의 힙: 데이터에서 최대값과 최소값을 빠르게 찾기 위해 고안된 완전 이진 트리(Complete Binary Tree)
  • 완전 이진 트리: 노드를 삽입할 때 최하단의 왼쪽 노드부터 차례대로 삽입하는 트리
  • 트리를 기반으로 한 변형된 정책을 쓰고 있다고 생각하면 됨
  • js의 실행 컨텍스트에서 객체를 담아두는 공간인 Heap 메모리와 자료구조에서의 Heap은 다름 🔥

메모리의 힙?

출처: http://sjkitpro.blogspot.com/2018/07/heap.html

메모리 힙(Heap)

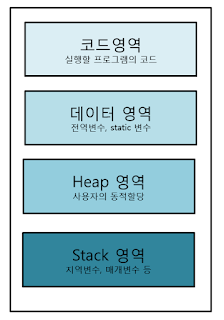

프로그램이 실행되면 아래 그림과 같이 4개의 메모리 영역을 가지게 된다.

이중 Heap 영역은 사용자가 동적할당을 할 경우 메모리에 저장된다.

C언어에서는 malloc, java에서는 new 키워드로 Heap 영역에 메모리를 할당할 수 있다.

Heap 메모리의 해제는 C에서는 free 함수로 해제하며, java에서는 JVM에서 가비지 컬렉터가 지우는 시점에 해제된다.

자료구조의 힙(Heap)

힙은 완전 이진 트리이다. 최소 값 혹은 최대 값을 찾아내는 연산에 적합하다.

힙에는 최소 힙과 최대 힙이 있다. 최대 힙은 루트노드로 갈수록 값이 커지며, 최소 힙은 루트노드로 갈수록 값이 작아진다.

  • 힙을 사용하는 이유

    • 배열에 데이터를 넣고, 최대값과 최소값을 찾으려면 O(n)이 걸린다 (전체를 순회해야 하기 때문)
    • 이에 반해, 힙에 데이터를 넣고, 최대값과 최소값을 찾으면 $ O(log n) $ 이 걸림
    • 우선 순위 큐와 같이 최대값 또는 최소값을 빠르게 찾아야 하는 자료구조 및 알고리즘 구현 등에 활용됨

시간 복잡도 순서

O(1) < O( 𝑙𝑜𝑔𝑛 ) < O(n) < O(n 𝑙𝑜𝑔𝑛 ) < O( 𝑛2 ) < O( 2𝑛 ) < O(n!)

힙(Heap) 구조

  • 힙은 최대값을 구하기 위한 구조 (최대 힙, Max Heap)와, 최소값을 구하기 위한 구조 (최소 힙, Min Heap)로 분류할 수 있음
  • 힙은 다음과 같이 두 가지 조건🔥 을 가지고 있는 자료구조임

① 각 노드의 값은 해당 노드의 자식 노드가 가진 값보다 크거나 같다. (최대 힙의 경우) - 최소 힙의 경우는 각 노드의 값은 해당 노드의 자식 노드가 가진 값보다 크거나 작음

② 완전 이진 트리 형태를 가진다

힙과 이진 탐색 트리(BST, Binary Search Tree)의 공통점과 차이점 🔥

  • 공통점: 힙과 이진 탐색 트리는 모두 이진 트리임 (자식 노드가 최대 2개가 있는 트리 구조)

  • 차이점:

    • 힙은 각 노드의 값이 자식 노드보다 크거나 같음(Max Heap의 경우)
    • 이진 탐색 트리는 왼쪽 자식 노드의 값이 가장 작고, 그 다음 부모 노드, 그 다음 오른쪽 자식 노드 값이 가장 큼
    • 힙은 이진 탐색 트리의 조건인 자식 노드에서 작은 값은 왼쪽, 큰 값은 오른쪽이라는 조건은 없음
    • 힙은 왼쪽 및 오른족 자식 노드의 값은 오른쪽이 클 수도 있고, 왼쪽이 클 수도 있음
    • 조건을 정해둔 것이 없다는 뜻(힙 구조에 들어오면서 판별한다)
    • 이진 탐색 트리의 목적은 탐색을 위한 구조이다 (값의 유무 판별)
    • 힙은 최대/최소값 검색을 위한 구조 중 하나로 이해하면 됨 (루트 노드에는 항상 최대/최소 값이 존재하므로)

그래프

그래프 (Graph) 란?

  • 그래프는 실제 세계의 현상이나 사물을 정점(Vertex) 또는 노드(Node)와 간선(Edge)로 표현하기 위해 사용
  • 예제 집에서 회사로 가는 경로를 그래프로 표현한 예

그래프 (Graph) 관련 용어

노드(Node) = 정점(Vertex): 위치를 말함

간선(Edge) = 링크 = 브랜치: 위치 간의 관계를 표시한 선으로 노드를 연결한 선이라고 보면 됨 (link 또는 branch라고도 함)

인접 정점(Adjacent Vertex): 간선으로 직접 연결된 정점(또는 노드)

눈여겨 볼 그래프 종류

  • 무방향 그래프
  • 방향 그래프
  • 가중치 그래프

그래프 (Graph) 종류

무방향 그래프

  • 방향이 없는 그래프
  • 간선을 통해, 노드는 양방향으로 갈 수 있음
  • 보통 노드 A,B가 연결되어 있을 경우 (A,B) 또는 (B,A)로 표기

방향 그래프 (Directed Graph)

  • 간선에 방향이 있는 그래프
  • 보통 노드 A, B가 A -> B 로 가는 간선으로 연결되어 있을 경우, <A, B> 로 표기 (<B, A>B -> A 로 가는 간선이 있는 경우이므로 <A, B> 와 다름)

가중치 그래프 (Weighted Graph) 또는 네트워크 (Network)

  • 간선에 비용 또는 가중치가 할당된 그래프

연결 그래프 (Connected Graph) 와 비연결 그래프 (Disconnected Graph)

  • 연결 그래프 (Connected Graph)

    • 무방향 그래프에 있는 모든 노드에 대해 항상 경로가 존재하는 경우
  • 비연결 그래프 (Disconnected Graph)

    • 무방향 그래프에서 특정 노드에 대해 경로가 존재하지 않는 경우

비연결 그래프 예시 이미지


사이클 (Cycle) 과 비순환 그래프 (Acyclic Graph)

  • 사이클 (Cycle)

    • 단순 경로의 시작 노드와 종료 노드가 동일한 경우
  • 비순환 그래프 (Acyclic Graph)

    • 사이클이 없는 그래프

비순환 그래프 예


완전 그래프 (Complete Graph)

  • 그래프의 모든 노드가 서로 연결되어 있는 그래프

완전 그래프 예


그래프와 트리의 차이

트리는 그래프 중에 속한 특별한 종류라고 볼 수 있음 (트리는 그래프의 한 종류이다)

그래프트리
정의노드와 노드를 연결하는 간선으로 표현되는 자료 구조그래프의 한 종류, 방향성이 있는 비순환 그래프
방향성방향 그래프, 무방향 그래프 둘 다 존재함방향 그래프만 존재함
사이클사이클 가능함, 순환 및 비순환 그래프 모두 존재함비순환 그래프로 사이클이 존재하지 않음
루트 노드루트 노드 존재하지 않음루트 노드 존재함
부모/자식 관계부모 자식 개념이 존재하지 않음부모 자식 관계가 존재함
profile
차곡차곡 지식을 쌓아가는 저장소를 만들고 싶습니다

0개의 댓글
