[Eclipse] 실전 플러그인 개발: 플러그인 구조와 디버깅 가이드

Ma_Seokjae·2024년 7월 16일

이클립스 기반 구조는 플러그인 모델을 통해 확장성과 유연성을 제공합니다. 이 글에서는 이클립스 플러그인 개발의 기본 구조와 디버깅 방법에 대해 설명합니다. 플러그인의 구조, 모델, 디버깅 과정을 이해하여 이클립스 플러그인을 효과적으로 개발하고 관리할 수 있습니다.

기반구조 개요

이클립스는 단일 집적(monolithic) 프로그램이 아니라 플러그인 로더(Plug-in loader)라는 다소 작은 커널이며 수백 개 이상의 플러그인에 둘러싸여 있다. 이런 모듈화된 설계 덕분에 이클립스의 개별 기능 조각들을 재사용함으로써 이클립스의 원래 개발자가 생각하지 못했던 다양한 애플리케이션을 누구나 개발할 수 있다.

플러그인 구조와 작업 공간

1. 플러그인 구조

이클립스는 모듈식 아키텍쳐를 가지고 있으며, 모든 기능을 플러그인으로 제공
각 플러그인은 독립적인 단위로 개발되고, 특정 기능을 제공하며, 다른 플러그인과 상호작용
플러그인의 종속성과 서비스는 MANIFEST.MF와 plugin.xml 파일에서 선언
이클립스가 시동될 때는 플러그인 로더가 각 플러그인에 대한 MANIFEST.MF와 plugin.xml 파일 전부를 훑고, 플러그인에 대한 정보를 포함하는 구조체를 구성

[MANIFEST.MF]

Manifest-Version: 1.0
Bundle-ManifestVersion: 2
Bundle-Name: Favorites Plug-in
Bundle-SymbolicName: com.qualityeclipse.favorites; singleton:=true
Bundle-Version: 1.0.0
Bundle-Activator: com.qualityeclipse.favorites.FavoritesActivator
Bundle-Vendor: QualityEclipse
Require-Bundle: org.eclipse.ui,
 org.eclipse.core.runtime
Bundle-ActivationPolicy: lazy
Export-Package: com.qualityeclipse.favorites.views
Bundle-RequiredExecutionEnvironment: J2SE-1.5

이 파일은 OSGi(오픈 서비스 게이트웨이 이니셔티브) 번들 매니페스트 파일입니다. 이 파일은 플러그인의 메타데이터를 포함하며, 플러그인의 구성 및 의존성을 정의합니다.

Manifest-Version: 1.0
매니페스트 파일의 버전을 지정합니다. OSGi와 관련된 표준 버전입니다.
Bundle-ManifestVersion: 2
번들 매니페스트의 버전을 지정합니다. OSGi 사양에서 버전 2는 추가된 기능과 구조적 개선을 제공합니다.
Bundle-Name: Favorites Plug-in
플러그인의 이름을 지정합니다. 사용자 친화적 이름으로, 플러그인을 식별하는 데 사용됩니다.
Bundle-SymbolicName: com.qualityeclipse.favorites; singleton:=true
플러그인의 고유 식별자입니다. 자바 패키지 네이밍 규칙을 따르며,
singleton:=true는 플러그인이 싱글톤임을 나타냅니다.
Bundle-Version: 1.0.0
플러그인의 버전을 지정합니다. 주버전, 부버전, 수버전 형식을 따릅니다.
Bundle-Activator: com.qualityeclipse.favorites.FavoritesActivator
플러그인의 생명 주기를 관리하는 번들 활성화기 클래스를 지정합니다. OSGi 프레임워크에서 번들이 시작되거나 중지될 때 호출됩니다.
Bundle-Vendor: QualityEclipse
플러그인의 제공자를 지정합니다. 개발자 또는 회사 이름입니다.
Require-Bundle: org.eclipse.ui, org.eclipse.core.runtime
플러그인이 의존하는 다른 번들을 지정합니다. 여기서는 org.eclipse.ui와 org.eclipse.core.runtime 번들에 의존합니다.
Bundle-ActivationPolicy: lazy
플러그인의 활성화 정책을 지정합니다. lazy는 플러그인이 필요할 때(즉, 클래스가 로드되거나 리소스가 접근될 때) 활성화됨을 나타냅니다.
Export-Package: com.qualityeclipse.favorites.views
다른 번들이 사용할 수 있도록 내보내는 패키지를 지정합니다. 여기서는 com.qualityeclipse.favorites.views 패키지를 내보냅니다.
Bundle-RequiredExecutionEnvironment: J2SE-1.5
플러그인이 실행될 자바 실행 환경을 지정합니다. 여기서는 Java 2 Standard Edition 1.5를 필요로 합니다.

[plugin.xml]

<?xml version="1.0" encoding="UTF-8"?>
<?eclipse version="3.2"?>
<plugin>

   <extension
         point="org.eclipse.ui.views">
      <category
            name="QualityEclipse"
            id="com.qualityeclipse.favorites">
      </category>
      <view
            name="Favorites"
            icon="icons/sample.gif"
            category="com.qualityeclipse.favorites"
            class="com.qualityeclipse.favorites.views.FavoritesView"
            id="com.qualityeclipse.favorites.views.FavoritesView">
      </view>
   </extension>

</plugin>

이 파일은 이클립스 플러그인의 확장 지점을 정의합니다. 플러그인이 이클립스 플랫폼과 상호작용하는 방법을 지정합니다.

<?xml version="1.0" encoding="UTF-8"?>

XML 선언부입니다. XML 버전과 인코딩을 지정합니다.

<eclipse version="3.2"?>

이클립스 버전을 지정합니다. 이 플러그인이 3.2 버전 이상의 이클립스에서 작동함을 나타냅니다.

<plugin>

플러그인 요소입니다. 플러그인의 구성 요소를 포함합니다.

<extension point="org.eclipse.ui.views">

확장 지점입니다. 이클립스 플랫폼에서 org.eclipse.ui.views 확장 지점을 확장합니다.
이 확장 지점은 새로운 뷰를 추가할 수 있게 합니다.

<category>

뷰의 카테고리를 정의합니다. 사용자 인터페이스에서 뷰를 그룹화하는 데 사용됩니다.
name="QualityEclipse": 카테고리의 이름입니다.
id="com.qualityeclipse.favorites": 카테고리의 고유 ID입니다.

<view>

새로운 뷰를 정의합니다.
name="Favorites": 뷰의 이름입니다.
icon="icons/sample.gif": 뷰의 아이콘 파일 경로입니다.
category="com.qualityeclipse.favorites": 뷰가 속하는 카테고리의 ID입니다.
class="com.qualityeclipse.favorites.views.FavoritesView": 뷰를 구현하는 클래스의 전체 경로입니다.
id="com.qualityeclipse.favorites.views.FavoritesView": 뷰의 고유 ID입니다.

여기서, 알고 가야할 부분!

종속 관계와 확장 개념

종속 관계
- MANIFEST.MF의 Require-Bundle 항목에서 org.eclipse.ui와
- org.eclipse.core.runtime 번들을 지정하여 Favorites 플러그인이 이 번들들에 의존함을 나타냅니다.
- plugin.xml에서는 org.eclipse.ui.views 확장 지점을 통해 이클립스 플랫폼과 상호작용합니다.
확장
- plugin.xml의 <extension> 요소를 통해 이클립스의 뷰 확장 지점을 확장하고, 새로운 뷰를 추가합니다.
- <category>와 <view> 요소를 통해 새로운 뷰의 속성 및 동작을 정의합니다.

2. 작업 공간

작업 공간은 사용자가 작업하는 모든 리소스를 포함하는 디렉토리
프로젝트, 소스 파일, 설정 파일 등이 저장됨

플러그인 디렉토리와 JAR 파일

1. 링크 파일

이클립스는 플러그인을 링크 파일(.link)을 통해 참조할 수 있음
링크 파일은 플러그인 디렉토리의 위치를 지정

2. 혼합 방식

플러그인은 플러그인 디렉토리와 JAR 파일 형태로 제공
이클립스는 두 가지 형식을 혼합하여 사용

플러그인 내역서

1. 플러그인 선언

플러그인 선언은 플러그인의 메타데이터를 정의합니다.

플러그인 ID
- 플러그인을 식별하는 고유한 ID
- 일반적으로 자바 패키지 이름 규약으로 작성
  => com.<회사명>.<제품명>
플러그인 버전
- 플러그인의 버전을 지정
- 항상 3개의 수를 점으로 구분해 나열함
  - 첫 번째 수는 주 버전(major version), 두 번째는 부 버전(minor version), 세 번째는 서비스 레벨을 의미
플러그인 이름과 제공자
- 플러그인의 이름과 제공자를 명시
플러그인 클래스 선언
- 플러그인의 메인 클래스를 선언

2. 플러그인 런타임

플러그인 런타임 설정은 플러그인의 실행 환경을 정의합니다. 이 부분은 플러그인이 실행될 때 필요한 클래스, 라이브러리 및 리소스를 지정합니다. MANIFEST.MF 파일의 여러 항목은 런타임 설정을 명시합니다.

Bundle-Activator: com.qualityeclipse.favorites.FavoritesActivator

이 항목은 번들의 활성화기 클래스를 지정합니다. 활성화기 클래스는 번들이 시작되고 중지될 때 호출됩니다.
FavoritesActivator 클래스는 플러그인의 생명 주기를 관리하는 역할을 합니다. 이를 통해 플러그인은 시작 및 중지 시 필요한 초기화 및 정리 작업을 수행할 수 있습니다.

Bundle-ActivationPolicy: lazy

이 항목은 플러그인의 활성화 정책을 정의합니다. lazy 정책은 플러그인이 필요할 때(예: 클래스가 처음 로드되거나 리소스가 처음 요청될 때) 활성화됨을 나타냅니다.
이 설정은 성능을 향상시키기 위해 사용됩니다. 필요할 때까지 플러그인이 활성화되지 않기 때문에 메모리 사용량을 줄일 수 있습니다.

Export-Package: com.qualityeclipse.favorites.views

이 항목은 다른 번들이 접근할 수 있는 패키지를 정의합니다. 여기서는 com.qualityeclipse.favorites.views 패키지를 외부에 공개합니다.
이 설정은 다른 플러그인이 이 패키지에 포함된 클래스와 인터페이스를 사용할 수 있도록 합니다.

Bundle-RequiredExecutionEnvironment: J2SE-1.5

이 항목은 플러그인이 실행될 자바 실행 환경을 지정합니다. 여기서는 Java 2 Standard Edition 1.5를 필요로 합니다.
이 설정은 플러그인이 특정 자바 버전 이상에서만 실행되도록 보장합니다.

3. 플러그인 종속성 (Plugin Dependencies)

플러그인 종속성은 플러그인이 제대로 작동하기 위해 의존하는 다른 플러그인들을 명시합니다. MANIFEST.MF 파일에서 종속성 설정은 Require-Bundle 항목을 통해 정의됩니다.

Require-Bundle: org.eclipse.ui, org.eclipse.core.runtime

이 항목은 플러그인이 의존하는 다른 번들을 나열합니다. 여기서는 org.eclipse.ui와 org.eclipse.core.runtime 번들에 의존하고 있습니다.
org.eclipse.ui: 이 번들은 이클립스의 UI 관련 기능을 제공합니다. 플러그인이 사용자 인터페이스와 상호작용할 수 있도록 도와줍니다.
org.eclipse.core.runtime: 이 번들은 이클립스의 기본 런타임 인프라를 제공합니다. 플러그인이 실행되는 데 필요한 핵심 기능을 포함합니다.

종속성 관리

컴파일 시점: 종속성은 플러그인을 컴파일하는 동안 필요합니다. 이클립스는 컴파일 시점에 필요한 클래스와 리소스를 찾기 위해 종속성을 확인합니다.
실행 시점: 종속성은 플러그인을 실행할 때도 필요합니다. 종속된 번들이 로드되지 않으면 플러그인이 제대로 실행되지 않을 수 있습니다.

4. 확장(Extension)과 확장점(Extension Point)

이클립스 플러그인 아키텍처의 핵심 개념 중 하나는 확장(Extension)과 확장점(Extension Point)입니다. 이를 통해 플러그인 간에 기능을 공유하고 확장할 수 있습니다

1. 확장점과 확장의 관계

확장점 정의:
- 이클립스 플랫폼이나 다른 플러그인에서 제공됩니다. 여기서는 org.eclipse.ui.views가 확장점입니다.
- 이 확장점은 플러그인이 새로운 UI 뷰를 추가할 수 있도록 허용합니다.
확장 정의:
- plugin.xml에서 <extension point="org.eclipse.ui.views">을 통해 확장점에 확장을 정의합니다.
- 이 확장은 새로운 뷰를 추가하며, 뷰의 카테고리, 이름, 아이콘, 클래스 등을 정의합니다.
- 확장은 이클립스 플랫폼이 제공하는 확장점에 새로운 기능을 추가합니다.

플러그인 클래스

플러그인 클래스는 플러그인의 생명 주기를 관리하는 역할을 합니다. 이 플러그인에서는 FavoritesActivator 클래스가 플러그인의 시작과 종료 시 수행할 작업을 정의합니다. 이 클래스는 AbstractUIPlugin을 확장하여 필요한 기능을 제공합니다.

1. 시동과 종료

플러그인이 시작되고 종료될 때 수행되는 작업을 정의하는 부분은 주로 start와 stop 메서드에서 처리

[FavoritesActivator.java]

public class FavoritesActivator extends AbstractUIPlugin {

    // 플러그인 ID를 나타내는 상수
    public static final String PLUGIN_ID = "com.qualityeclipse.favorites";

    // 공유 인스턴스를 저장하는 변수
    private static FavoritesActivator plugin;

    // 생성자: 기본 생성자
    public FavoritesActivator() {
    }

    /**
     * 플러그인이 활성화될 때 호출되는 메서드.
     *
     * @param context 번들의 실행 컨텍스트
     * @throws Exception 예외가 발생할 경우
     */
    public void start(BundleContext context) throws Exception {
        super.start(context);
        // 공유 인스턴스를 현재 인스턴스로 설정
        plugin = this;
    }

    /**
     * 플러그인이 비활성화될 때 호출되는 메서드.
     *
     * @param context 번들의 실행 컨텍스트
     * @throws Exception 예외가 발생할 경우
     */
    public void stop(BundleContext context) throws Exception {
        // 공유 인스턴스를 null로 설정하여 해제
        plugin = null;
        super.stop(context);
    }

    // 공유 인스턴스를 반환하는 메서드
    public static FavoritesActivator getDefault() {
        return plugin;
    }

    /**
     * 주어진 플러그인 상대 경로의 이미지 파일에 대한 이미지 디스크립터를 반환하는 메서드.
     *
     * @param path 이미지 파일의 경로
     * @return 이미지 디스크립터
     */
    public static ImageDescriptor getImageDescriptor(String path) {
        return imageDescriptorFromPlugin(PLUGIN_ID, path);
    }
}

주의할 점!!!
start()와 stop() 메소드와 같이 메소드 오버라이드 할 때는 몇 가지 사항을 주의해야 합니다. 항상 상위 클래스의 메소드 구현도 꼭 호출해야 하고, 이클립스의 시동이나 종료 과정에서 시간이 오래 소요되거나 메모리를 과다하게 사용하지 않도록 최소한의 작업만을 수행해야 합니다.

2. 플러그인 이른 시동하기

플러그인을 이른 시점에 시작하도록 설정할 수 있음

3. 정적 플러그인 리소스

정적 리소스를 플러그인에 포함시키는 방법을 정의

4. 플러그인 환경설정

플러그인의 환경설정을 관리하는 방법을 다룸

5. 플러그인 구성 파일

플러그인의 구성 파일을 정의하고 관리

6. Plugin과 AbstractUIPlugin

Plugin 클래스와 AbstractUIPlugin 클래스는 플러그인 동작을 정의하는 데 사용됩니다.

Plugin 클래스
- Plugin 클래스는 Eclipse 플러그인의 기본 클래스입니다. 플러그인의 시작, 종료, 리소스 관리 등의 기본 기능을 제공합니다. Plugin 클래스를 직접 상속받아 플러그인을 구현할 수 있지만, UI 관련 기능이 필요한 경우 AbstractUIPlugin 클래스를 사용하는 것이 일반적입니다.
AbstractUIPlugin 클래스
- AbstractUIPlugin 클래스는 Plugin 클래스를 확장하여, Eclipse UI와 통합된 플러그인을 쉽게 구현할 수 있도록 추가적인 기능을 제공합니다. 주로 UI 관련 플러그인을 구현할 때 사용됩니다. AbstractUIPlugin은 Plugin의 기능을 모두 포함하며, UI 관련 메서드를 추가로 제공합니다.

[AbstractUIPlugin에서 제공하는 기타 메소드]

getImageDescriptor(String path)

주어진 경로의 이미지 파일에 대한 ImageDescriptor를 반환합니다. UI에서 이미지를 로드하는 데 사용됩니다.

getPreferenceStore()

플러그인의 기본 환경설정 저장소를 반환합니다. 플러그인에서 환경설정을 관리할 때 사용됩니다.

getDialogSettings()

플러그인의 대화 상자 설정을 반환합니다. 플러그인에서 대화 상자의 상태를 저장하고 복원할 때 사용됩니다.

플러그인 모델

1. Platform

이클립스 플랫폼은 플러그인과 그 동작을 관리합니다.

2. 플러그인과 번들

플러그인은 번들(Bundle)로서 관리되며, 각 번들은 독립적으로 배포되고 관리됩니다.

3. 플러그인 확장 레지스트리

플러그인의 확장과 확장점을 관리하는 레지스트리입니다.

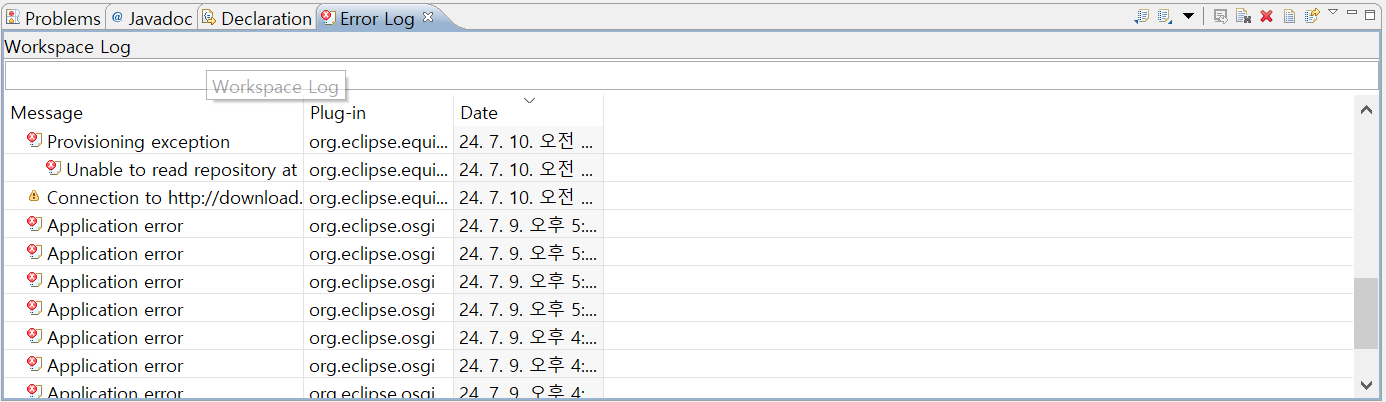

로깅

로깅은 플러그인의 상태를 추적하고 오류를 기록하는 중요한 부분입니다. Eclipse에서는 로깅을 통해 플러그인의 상태와 문제점을 기록하고 분석할 수 있습니다. 주로 상태 객체와 오류 로그 뷰를 사용합니다.

1. 상태 객체 (Status Object)

상태 객체는 플러그인의 상태를 나타내는 데 사용됩니다. Eclipse는 IStatus 인터페이스와 Status 클래스를 사용하여 상태 객체를 관리합니다. 상태 객체는 주로 로그에 기록될 메시지를 포함하며, 상태의 심각도(severity)와 관련된 정보를 가지고 있습니다.

IStatus 인터페이스: 상태 객체의 기본 인터페이스입니다.
Status 클래스: IStatus 인터페이스를 구현하는 기본 클래스입니다.

[상태 객체의 주요 필드와 메서드]

severity: 상태의 심각도를 나타냅니다. (예: IStatus.OK, IStatus.INFO, IStatus.WARNING, IStatus.ERROR)
plugin: 상태가 발생한 플러그인의 ID
message: 로그에 기록될 메시지
exception: 예외가 발생한 경우, 해당 예외 객체

[FavoritesLog.java]

package com.qualityeclipse.favorites;

import org.eclipse.core.runtime.IStatus;
import org.eclipse.core.runtime.Status;

/**
 * The logger of convenience for the Favorites plug-in.
 */
public class FavoritesLog {
    /**
     * Log the specified information.
     *
     * @param message, a human-readable message, localized to the
     *           current locale.
     */
    public static void logInfo(String message) {
        log(IStatus.INFO, IStatus.OK, message, null);
    }

    /**
     * Log the specified error.
     *
     * @param exception, a low-level exception.
     */
    public static void logError(Throwable exception) {
        logError("Unexpected Exception", exception);
    }

    /**
     * Log the specified error.
     *
     * @param message, a human-readable message, localized to the
     *           current locale.
     * @param exception, a low-level exception, or <code>null</code>
     *           if not applicable.
     */
    public static void logError(String message, Throwable exception) {
        log(IStatus.ERROR, IStatus.OK, message, exception);
    }

    /**
     * Log the specified information.
     *
     * @param severity, the severity; one of the following:
     *           <code>IStatus.OK</code>,
     *           <code>IStatus.ERROR</code>,
     *           <code>IStatus.INFO</code>, or
     *           <code>IStatus.WARNING</code>.
     * @param code, the plug-in-specific status code, or
     *           <code>OK</code>.
     * @param message, a human-readable message, localized to the
     *           current locale.
     * @param exception, a low-level exception, or <code>null</code>
     *           if not applicable.
     */
    public static void log(int severity, int code, String message,
            Throwable exception) {
        log(createStatus(severity, code, message, exception));
    }

    /**
     * Create a status object representing the specified information.
     *
     * @param severity, the severity; one of the following:
     *           <code>IStatus.OK</code>,
     *           <code>IStatus.ERROR</code>,
     *           <code>IStatus.INFO</code>, or
     *           <code>IStatus.WARNING</code>.
     * @param code, the plug-in-specific status code, or
     *           <code>OK</code>.
     * @param message, a human-readable message, localized to the
     *           current locale.
     * @param exception, a low-level exception, or <code>null</code>
     *           if not applicable.
     * @return, the status object (not <code>null</code>).
     */
    public static IStatus createStatus(int severity, int code, String message,
            Throwable exception) {
        return new Status(severity, FavoritesActivator.PLUGIN_ID, code,
                message, exception);
    }

    /**
     * Log the given status.
     *
     * @param status, the status to log.
     */
    public static void log(IStatus status) {
        FavoritesActivator.getDefault().getLog().log(status);
    }
}

[FavoritesLog.java의 각 메소드 역할]

logInfo(String message)

역할: 정보 메시지를 로그에 기록합니다.
인자: message - 사람 읽기 쉬운 메시지.

사용 예시:

FavoritesLog.logInfo("Initialization complete");

logError(Throwable exception)

역할: 예외를 포함한 오류 메시지를 로그에 기록합니다.
인자: exception - 발생한 예외.

사용 예시:

try {
  // some code that throws an exception
} catch (Exception e) {
    FavoritesLog.logError(e);
}

log(int severity, int code, String message, Throwable exception)

역할: 지정된 심각도, 코드, 메시지 및 예외를 사용하여 상태를 생성하고 로그에 기록합니다.
인자:
severity - 심각도 (IStatus.OK, IStatus.INFO, IStatus.WARNING, IStatus.ERROR).
code - 플러그인 특정 상태 코드 (일반적으로 IStatus.OK 사용).
message - 사람 읽기 쉬운 메시지.
exception - 발생한 예외. (null일 수 있음)
사용 예시:

  FavoritesLog.log(IStatus.WARNING, IStatus.OK, "Potential issue detected", null);

createStatus(int severity, int code, String message, Throwable exception)

역할: 지정된 심각도, 코드, 메시지 및 예외를 포함하는 상태 객체를 생성합니다.
인자:
severity - 심각도.
code - 플러그인 특정 상태 코드.
message - 사람 읽기 쉬운 메시지.
exception - 발생한 예외. (null일 수 있음)
반환 값: 생성된 IStatus 객체.
사용 예시:

 IStatus status = FavoritesLog.createStatus(IStatus.ERROR, IStatus.OK, "Error occurred", new Exception());

log(IStatus status)

역할: 주어진 상태 객체를 로그에 기록합니다.
인자: status - 기록할 상태 객체.
사용 예시:

 IStatus status = FavoritesLog.createStatus(IStatus.ERROR, IStatus.OK, "Error occurred", new Exception());
FavoritesLog.log(status);

2. 오류 로그 뷰 (Error Log View)

오류 로그 뷰는 Eclipse IDE 내에서 플러그인의 오류와 경고 메시지를 표시하는 UI 컴포넌트입니다. 플러그인의 상태 객체가 로그에 기록되면, 오류 로그 뷰에서 이를 확인할 수 있습니다.

오류 로그 뷰 열기:
Eclipse IDE에서 Window > Show View > > Other... > General > Error Log를 선택하여 오류 로그 뷰를 엽니다.
오류 로그 뷰 인터페이스:
- 오류 로그 뷰는 플러그인의 오류, 경고 및 정보를 표시합니다. 각 로그 항목은 상태 객체의 메시지, 심각도 및 예외 정보를 포함합니다.
- 더블 클릭하여 자세한 로그 정보를 확인할 수 있습니다.
