SNMP

• 네트워크 장비들의 주요 성능과 기능을 모티터링(관제) 하고

• 장애 발생시 이를 관리자에게 전달하거나 장비에 문제가 생기지 않아도 먼저 관리자에게 특이점을 보고 할수 있는 프로토콜

• 근데 SNMP프로토콜 해도 모니터링 서버 터지면 백업이나 이런 시스템을 마련해 놔야 하는듯!

What is SNMP(Simple Network Management Protocol) ?

• 네트워크의 성능과 핵심 기능의 현 상태/기능 정보를 수집하고 관리, 저장 할 수있는 프로토콜이다.
• 관리자는 SNMP를 통해 수집한 정보를 바탕으로 장애 발생부분을 확인하고 대처 할 수 있다.
• 뿐만 아니라 SNMP를 통해 장비으 정보 (config)를 수정 할수도 있다.
• SNMP protocol은 UDP(port 161)을 사용하여 장비의 정보를 수집한다. (UDP/IP)

• 네트워크 장비만을 관제하기 위한 프로토콜은 아니다.

• 프린터, 컴퓨터 까지 SNMP 프로토콜 가능.

• Manager : 장비의 정보를 수집하는 하드웨어/소프트웨어

• Agent : 정보를 제공하는 주체인 네트워크 장비들.

• Network Management System(NMS)라 부른다.

SNMP VERSION

• SNMP에 버전이 존재 한다 주로 보안 강화를 위한 업데이트.
• SNMP 정보 자체가 아닌 매니저(NMS) - 에이전트(네트워크 장비) 간 인증을 위한 값. Community String의 보안 취약성 때문.
• 커뮤니티값은 NMS 솔루션과 네트워크 장비 간 인증에 사용 되는 값.
• NMS 솔루션이 특정 네트워크 장비를 관제하고자 할 경우, 네트워크 장비에 설정된 커뮤니티 값과 동일한 평문 을 네트워크 장비에 전달해야한다.
• 일종의 비밀번호 같은것.

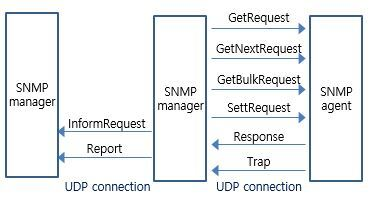

SNMP Message

• SNMP Manager(NMS) 와 SNMP Agent(네트워크장비) 가 메세지를 이용하는 것, UDP로 통신하는것을 확인 할수 있따.

• SNMP TRAP

  • 요청한 정보가 아니라 이상 발생시 장비가 즉시 전송하는 메세지

• SNMP GET

  • 장비 기능, 설정을 확인하기 위해 SNMP 정보를 요청하기 위한 메세지
  • 하지만 SNMP는 대량으로 정보를 가져오기 때문에 대량 검색이 가능한 메세지가 필요.
  • GetNextRequest
    • 연속되는 정보
  • GetBulkRequest
    • 묶음 정보

• SNMP SET

  • 설정 변경 ( 잘 사용 X)

• SNMP TRAP

  • 장비 운용에 있어서 중대한 정보 변경 사항을 사용자에게 능동적으로 전송함으로써
  • 사용자가 놓칠수 있는 부분을 보완하는 역할.
  • 그만큼 중요하기 때문에 다른 SNMP 메소드 들은 UDP 161 번을 사용 하지만
  • TRAP 은 UDP 162번을 사용한다.

Object ID

• SNMP 에서 네트워크 장비의 기능과 설정을 Object ID 라는 개념을 통해 구별한다 .

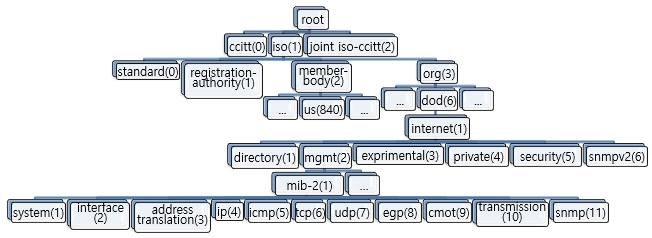

• OID 표기를 위한 트리구조

• 실제 데이터

  • iso(1)-org(3)-dod(6)-internet(1)-private(4)-enterprise(1)-cisco(9)-
    ciscoMgmt(9)-ciscoProcessMIB(109)-ciscoProcessMIBObjects(1)-cpmCPU(1)-cpmCPUTotalTable(1)-cpmCPUTotalEntry(1)-cpmCPUTotal5min(5)

• Public OID, SYSOID, Private OID, Management Information Base(MIB)

• MIB

  • OID 집합을 MIB 라고 부른다.

모니터링 가능 조건~
