[1주차] EKS 실습환경 구성

Minn·2026년 3월 16일

AWS EKS Workshop Study 4기 (AEWS)

목록 보기

1/9

본 글은 gasida님의 AEWS 강의 및 AWS Docs, 연관 Blog 등을 참고하여 작성하였습니다.

Kubernetes와 EKS

컨테이너

애플리케이션과 실행에 필요한 환경을 하나로 묶은 실행 단위
어디서 실행하든 동일하게 동작 (환경 차이 제거)
가볍고 빠르게 실행되며, VM보다 효율적으로 리소스를 사용

쿠버네티스 (Kubernetes, K8S)

쿠버네티스는 컨테이너를 여러 노드(서버)에서 자동으로 실행/관리하는 시스템
사용자가 원하는 상태(예: 프로그램 최소 3개 유지)를 설정하면, 장애 복구/스케일링/배포를 자동으로 진행

EKS

AWS에서 제공하는 Kubernetes 서비스, Kubernetes 클러스터 운영의 복잡성을 제거하는 완전관리형 Kubernetes 서비스
쿠버네티스 운영의 오버헤드를 높히는 컨트롤 플레인을 AWS에서 관리해줌으로써 좀 더 효율적인 운영환경 제공
관리 인터페이스, 액세스 제어 도구, 컴퓨팅 리소스, 스토리지, 보안, 모니터링 도구, 클러스터 기능, Kubernetes 호환성 및 지원 제공

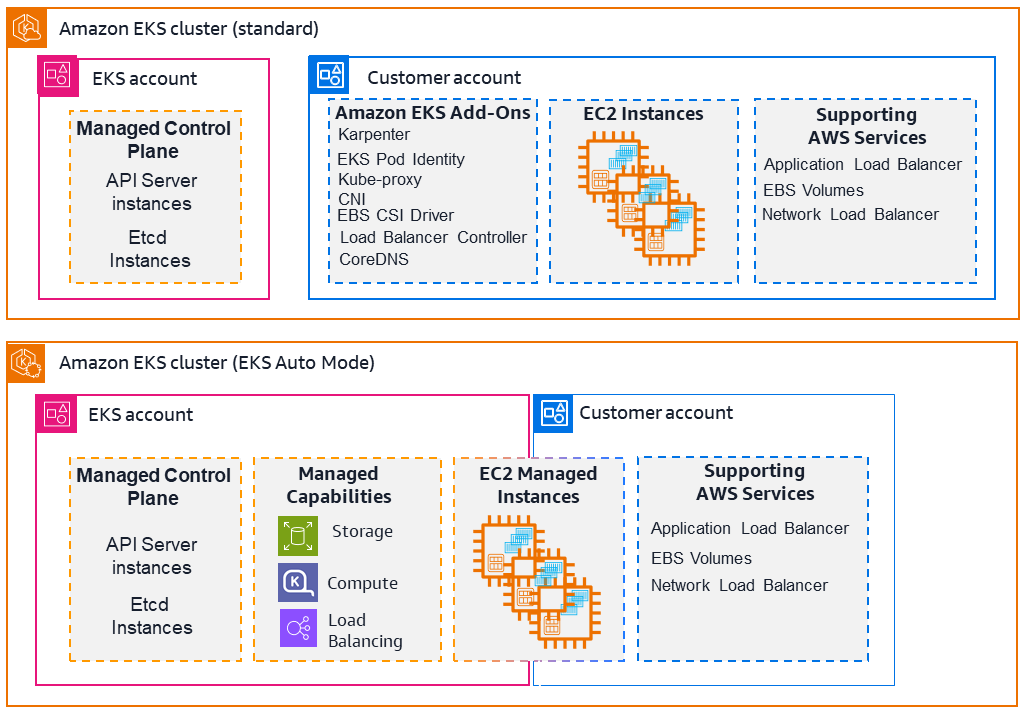

EKS 실행 모드

Stabdard 모드

EKS로 클러스터를 생성할 때 AWS가 Kubernetes 컨트롤 플레인을 관리

EKS Auto 모드

EKS는 노드(Kubernetes 데이터 플레인)도 관리하도록 제어를 확장

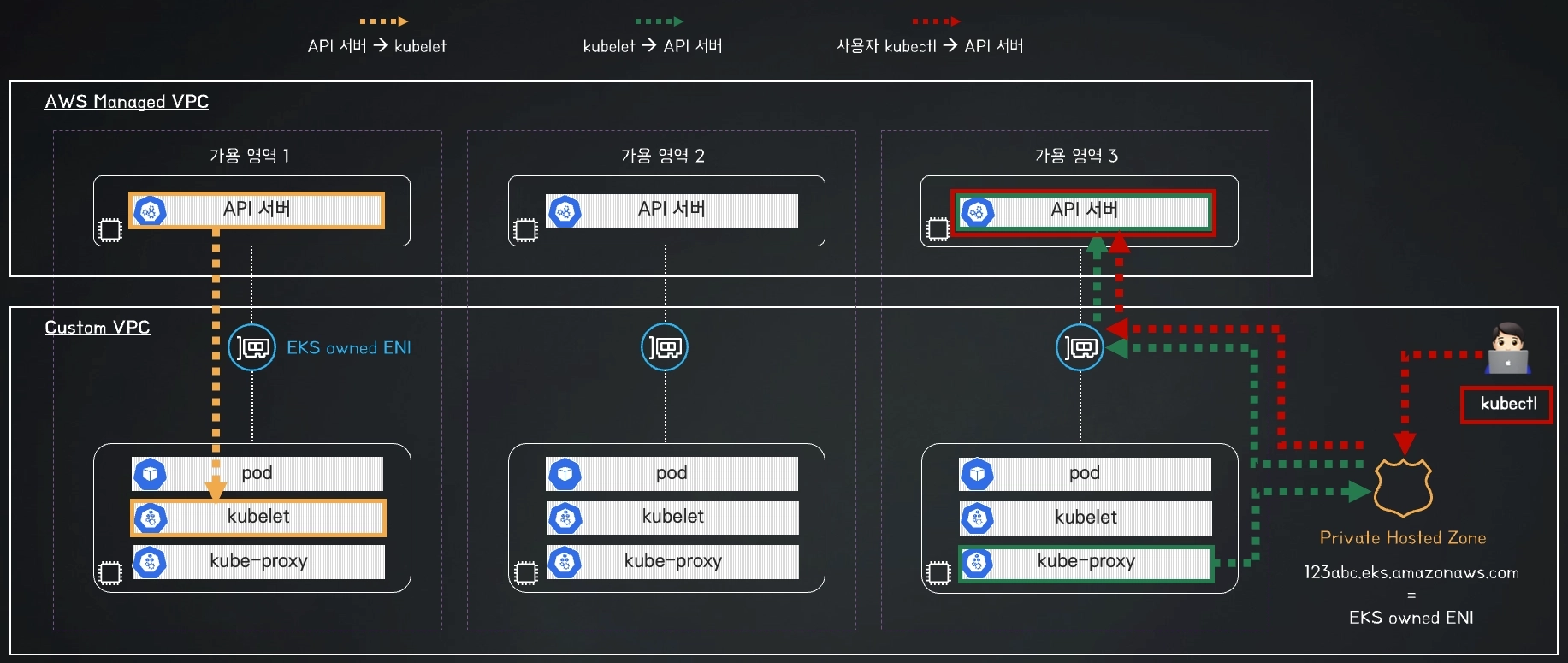

Public / Private EKS

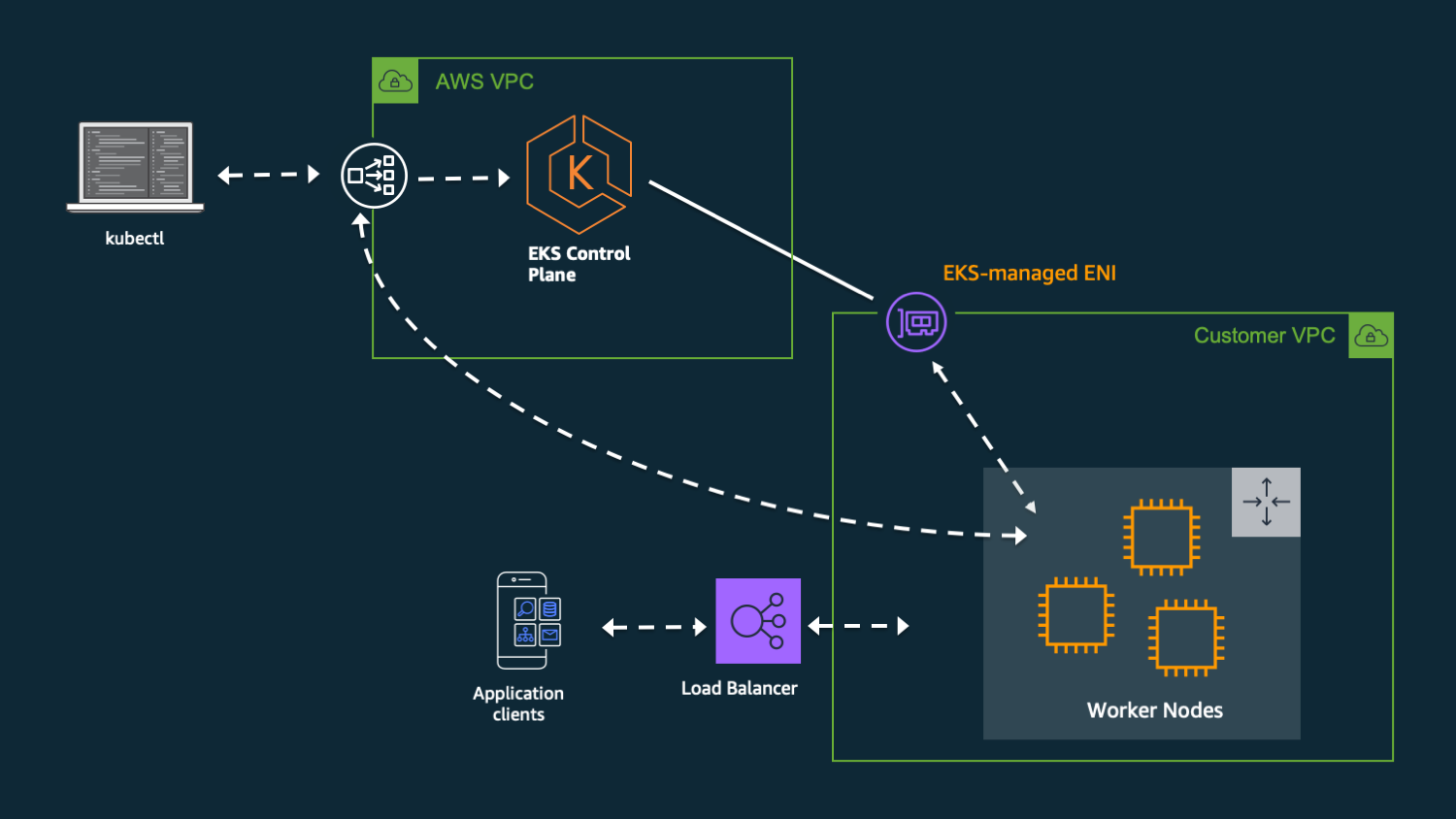

Public EKS

EKS를 컨트롤 하는 API 엔드포인트가 외부에 열려있음
- API 엔드포인트는 외부에 노출되어 있기 때문에 kubectl 또한 어디서든 접근 가능
EKS 혹은 노드가 인터넷을 통해 AWS 서비스에 접근 가능

Private EKS

EKS를 컨트롤 하는 API 엔드포인트가 프라이빗 VPC에만 있음
- 해당 VPC와 연결되어 있는 베스천 서버, DX/VPN을 통한 연동만 가능
EKS 혹은 노드가 인터넷을 통해 AWS 서비스에 접근 가능불가능 하여 해당 VPC내에 VPC Endpoint를 생성해야함
- ECR (api + dkr)
- STS
- EC2
- CloudWatch Logs
- S3

EKS 구성 실습 (Public)

1. AWS 접속 환경 셋팅

AWS 접속 환경을 위한 셋팅 진행

# aws cli 설치 (MAC)
brew install awscli
aws --version

# iam (주체) 자격 증명 설정
aws configure

# 확인
aws sts get-caller-identity

2. EKS 설정용 툴 설치

# kubectl
brew install kubernetes-cli
kubectl version --client=true

# helm 설치
brew install helm
helm version

# 테라폼 설치
## tfenv 설치 후 테라폼 버전 확인
brew install tfenv
tfenv list-remote

## 테라폼 특정 버전 설치 및 사용 설정
tfenv install 1.14.7
tfenv use 1.14.7

## 설치한 버전 확인
tfenv list

## 테라폼 버전 정보 확인
terraform version

## 자동완성
terraform -install-autocomplete

## 자동완성 참고
cat ~/.zshrc
## autoload -U +X bashcompinit && bashcompinit
## complete -o nospace -C /usr/local/bin/terraform terraform

AWS CLI (AWS를 CLI로 사용하게 해주는 도구)
kubectl (kubernetes API를 통해 컨트롤 플레인과 통신하는 도구)
helm (kubernetes를 위한 패키지 관리 도구)

3. EKS 환경 배포를 위한 연습용 테라폼 코드 다운로드

aews 교육을 위한 실습코드 Git 레포를 활용합니다.

# 코드 다운로드
git clone https://github.com/gasida/aews.git
cd aews

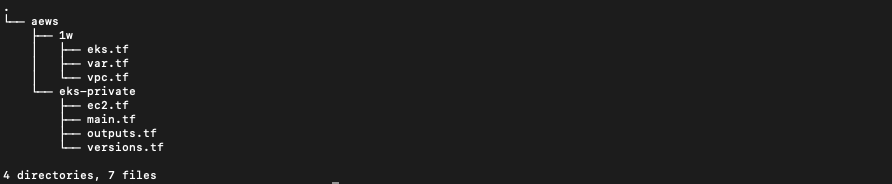

tree aews

# 작업 디렉터리 이동
cd 1w

디렉터리

4. Terraform 을 사용하여 EKS 배포

# 변수 지정
aws ec2 describe-key-pairs --query "KeyPairs[].KeyName" --output text
export TF_VAR_KeyName=$(aws ec2 describe-key-pairs --query "KeyPairs[].KeyName" --output text)
export TF_VAR_ssh_access_cidr=$(curl -s ipinfo.io/ip)/32
echo $TF_VAR_KeyName $TF_VAR_ssh_access_cidr

# 배포 : 12분 정도 소요
terraform init
terraform plan
nohup sh -c "terraform apply -auto-approve" > create.log 2>&1 &
tail -f create.log

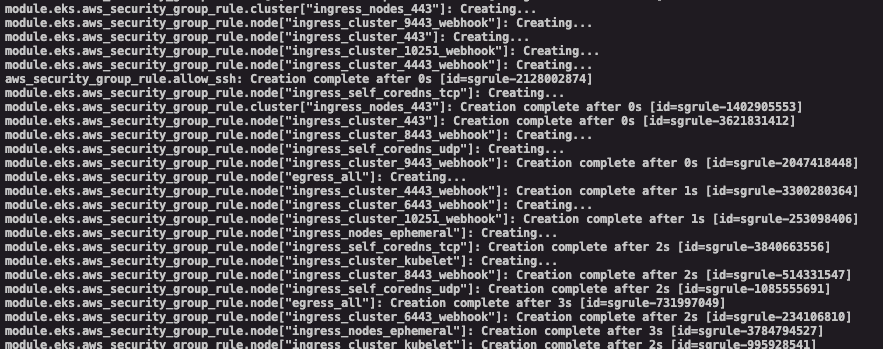

배포 진행
- EKS와 관련된 52개의 리소스들이 테라폼을 통해 자동 배포됨
- 자원 생성중...
- VPC, 서브넷, 보안그룹, 퍼블릭 EKS 등 생성

# EKS 와의 연결을 위한 자격증명 설정
aws eks update-kubeconfig --region ap-northeast-2 --name myeks

# k8s config 확인 및 rename context
cat ~/.kube/config
cat ~/.kube/config | grep current-context | awk '{print $2}'
kubectl config rename-context $(cat ~/.kube/config | grep current-context | awk '{print $2}') myeks
cat ~/.kube/config | grep current-context

EKS 정보 확인

클러스터 정보 확인

# eks 클러스터 정보 확인
kubectl cluster-info

# endpoint 확인
CLUSTER_NAME=myeks
aws eks describe-cluster --name $CLUSTER_NAME

# dig 조회 엔드포인트 IP 소유자 조회
APIDNS=$(aws eks describe-cluster --name $CLUSTER_NAME | jq -r .cluster.endpoint | cut -d '/' -f 3)
dig +short $APIDNS

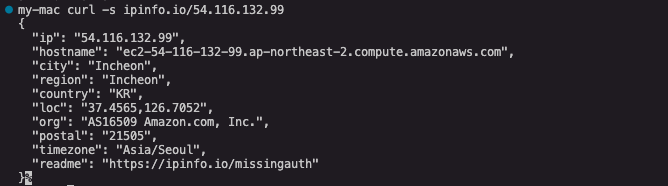

curl -s ipinfo.io/{IP 입력}

노드그룹 정보 확인

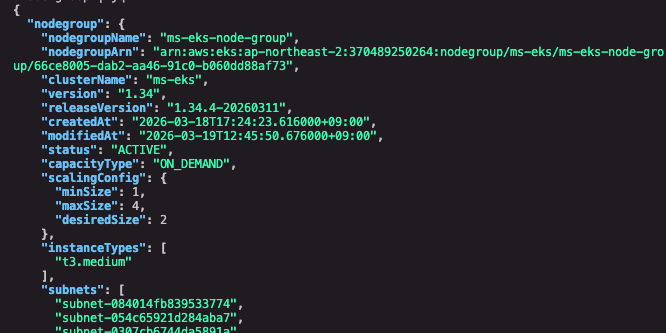

# eks 노드 그룹 정보 확인
aws eks describe-nodegroup --cluster-name $CLUSTER_NAME --nodegroup-name $CLUSTER_NAME-node-group | jq

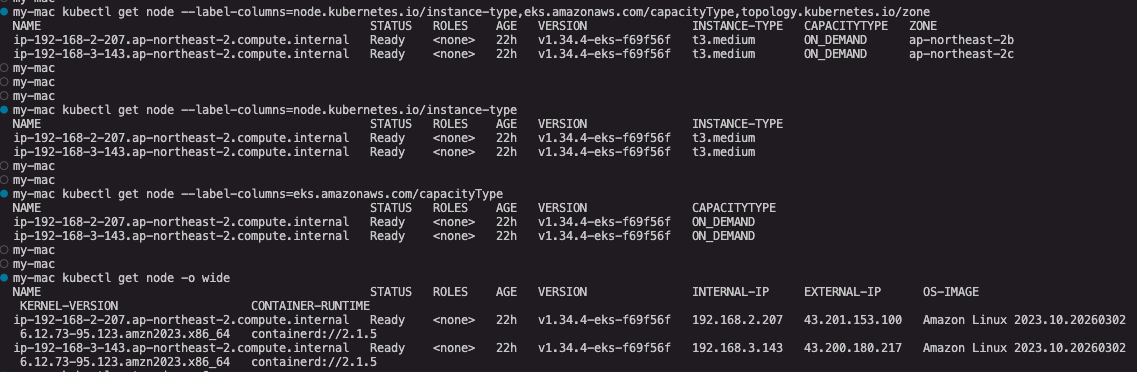

# 노드 정보 확인 : OS와 컨테이너런타임 확인
kubectl get node --label-columns=node.kubernetes.io/instance-type,eks.amazonaws.com/capacityType,topology.kubernetes.io/zone
kubectl get node --label-columns=node.kubernetes.io/instance-type

# 노드의 capacityType 확인
kubectl get node --label-columns=eks.amazonaws.com/capacityType

kubectl get node
kubectl get node -o wide

# 인증 정보 확인

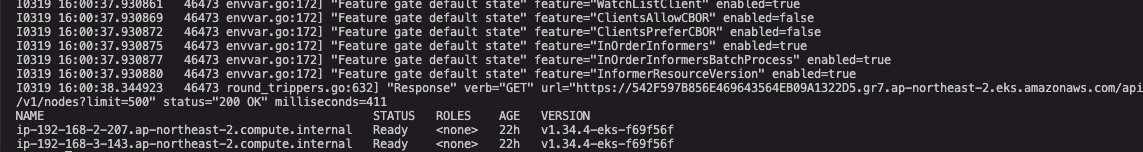

kubectl get node -v=6

파드 및 리소스 정보 확인

# 파드 정보 확인
kubectl get pod -n kube-system
kubectl get pod -n kube-system -o wide

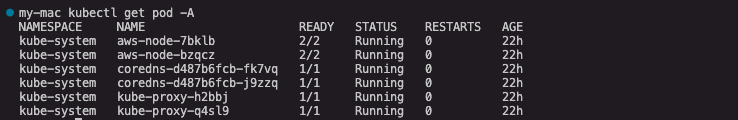

kubectl get pod -A

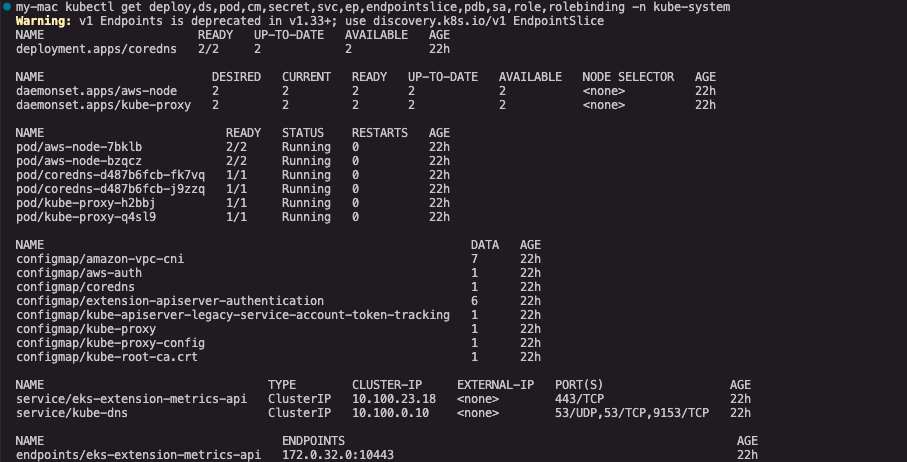

# kube-system 네임스페이스에 모든 리소스 확인
kubectl get deploy,ds,pod,cm,secret,svc,ep,endpointslice,pdb,sa,role,rolebinding -n kube-system

# 모든 파드의 컨테이너 이미지 정보 확인 : dkr.ecr 저장소 확인!
kubectl get pods --all-namespaces -o jsonpath="{.items[*].spec.containers[*].image}" | tr -s '[[:space:]]' '\n' | sort | uniq -c

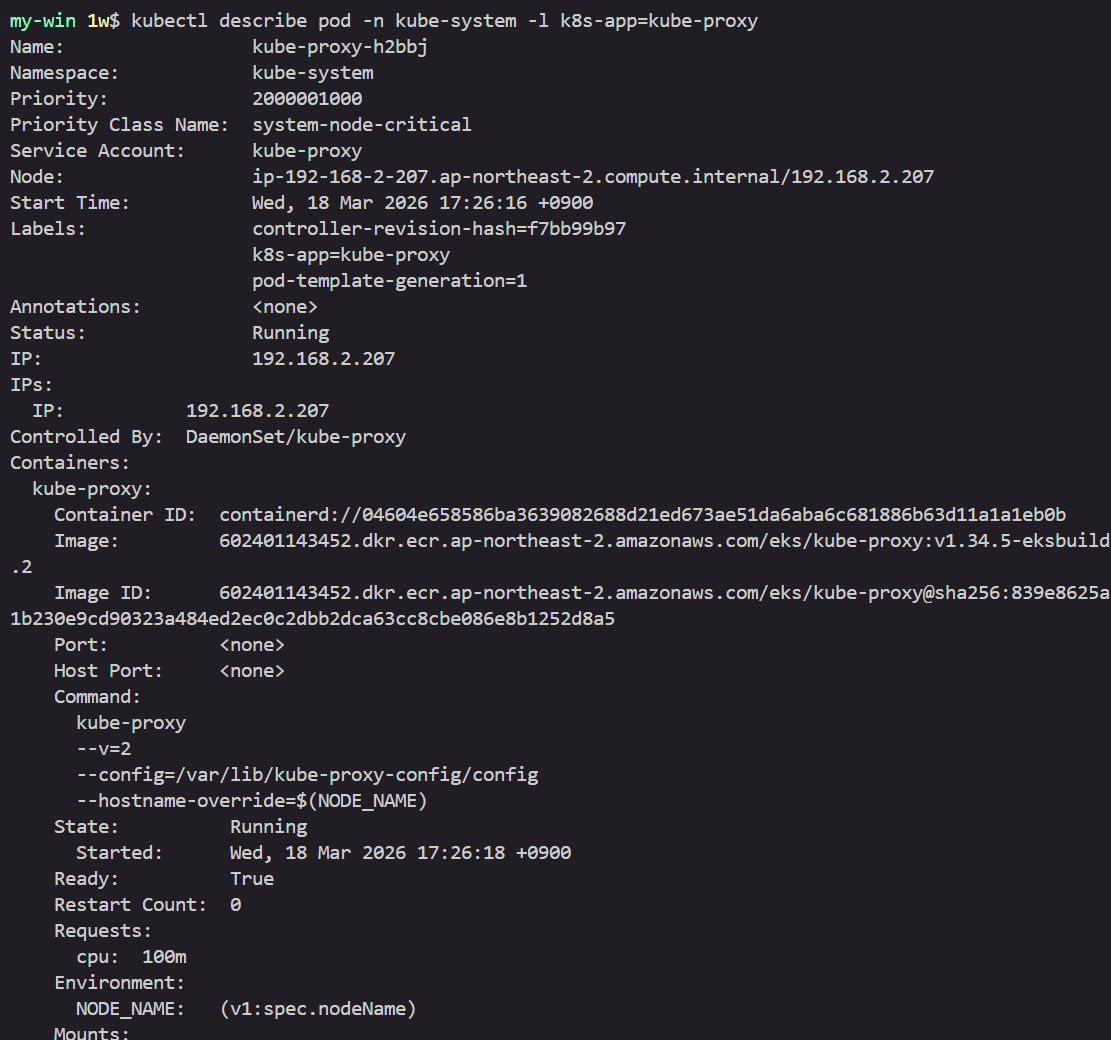

# kube-proxy : iptables mode, bind 0.0.0.0, conntrack 등
kubectl describe pod -n kube-system -l k8s-app=kube-proxy
kubectl get cm -n kube-system kube-proxy -o yaml
kubectl get cm -n kube-system kube-proxy-config -o yaml

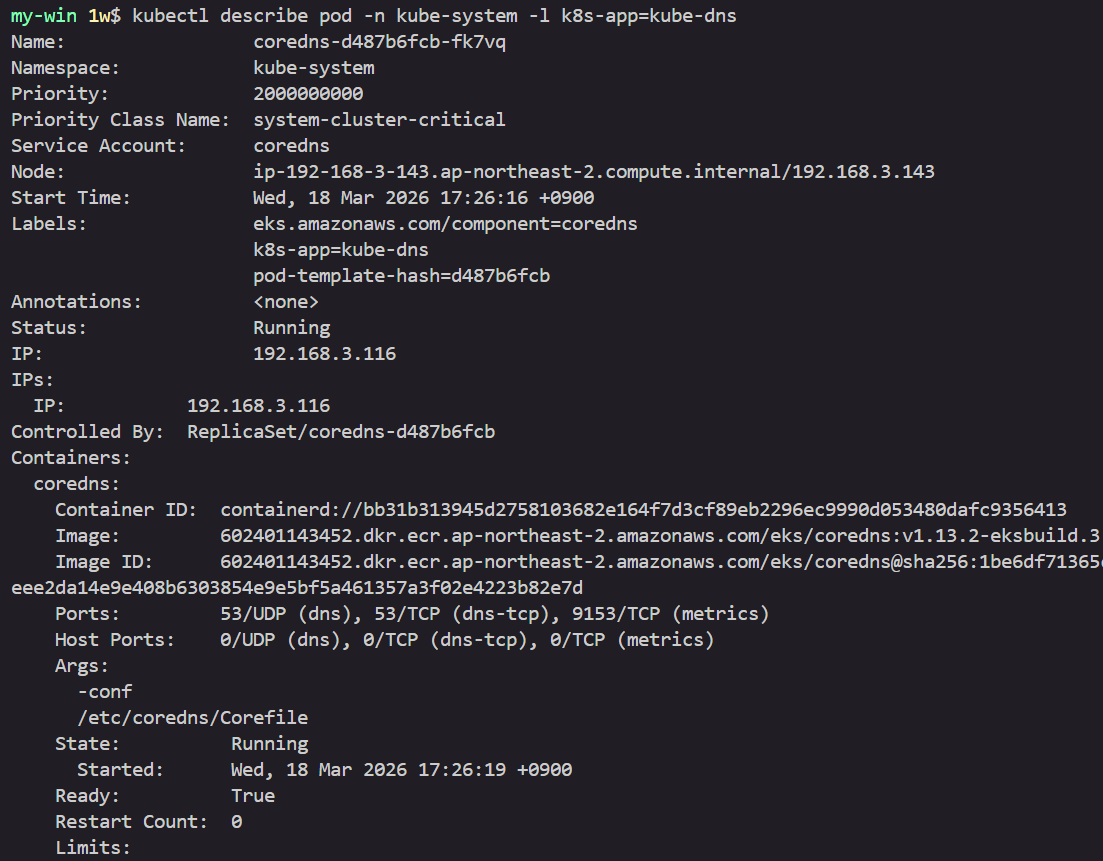

# coredns
kubectl describe pod -n kube-system -l k8s-app=kube-dns
kubectl get cm -n kube-system coredns -o yaml
kubectl get pdb -n kube-system coredns -o jsonpath='{.spec}' | jq

# aws-node : 2개의 컨테이너 - aws-node(cni plugin), aws-eks-nodeagent(network policy agent)

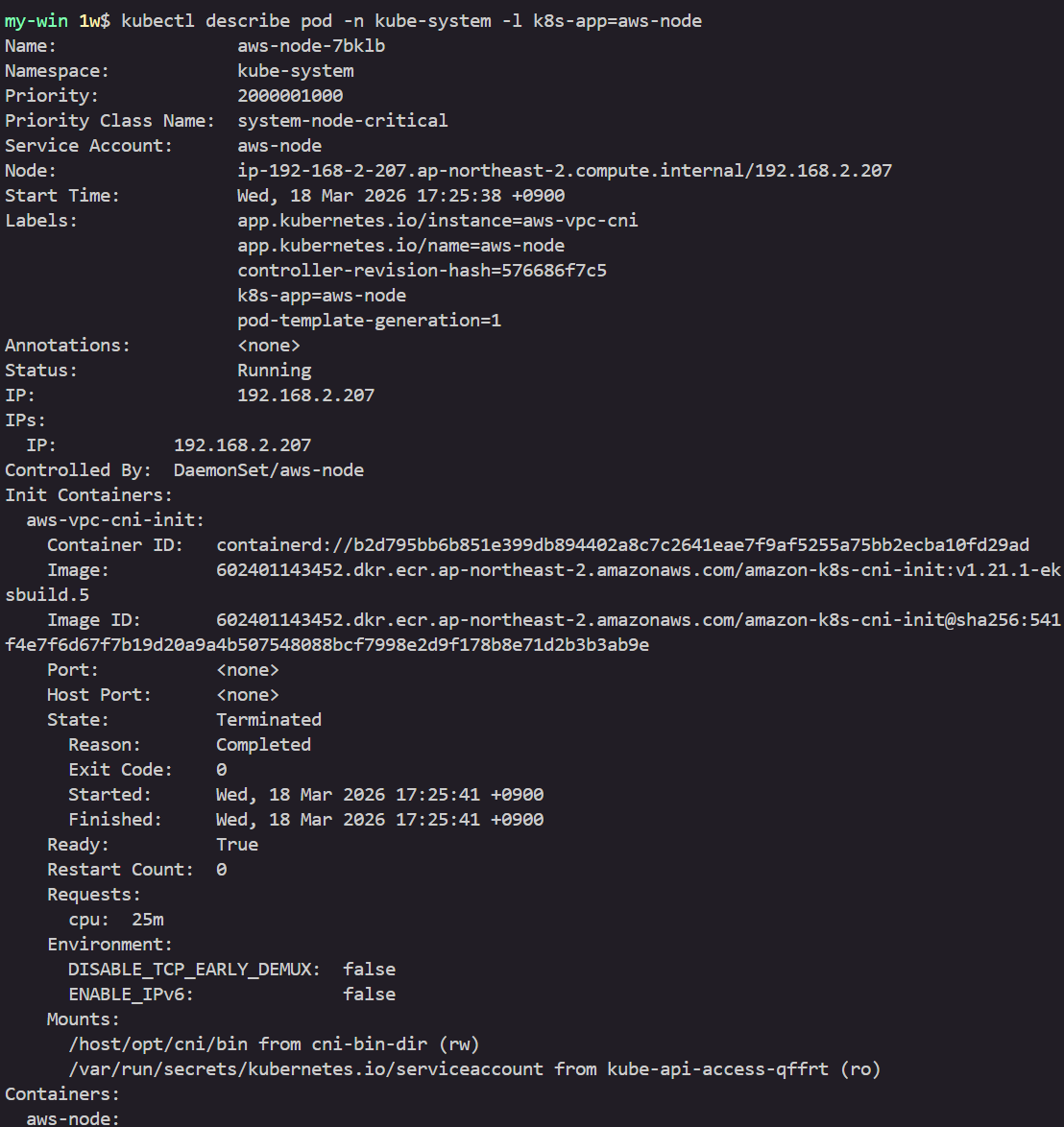

kubectl describe pod -n kube-system -l k8s-app=aws-node

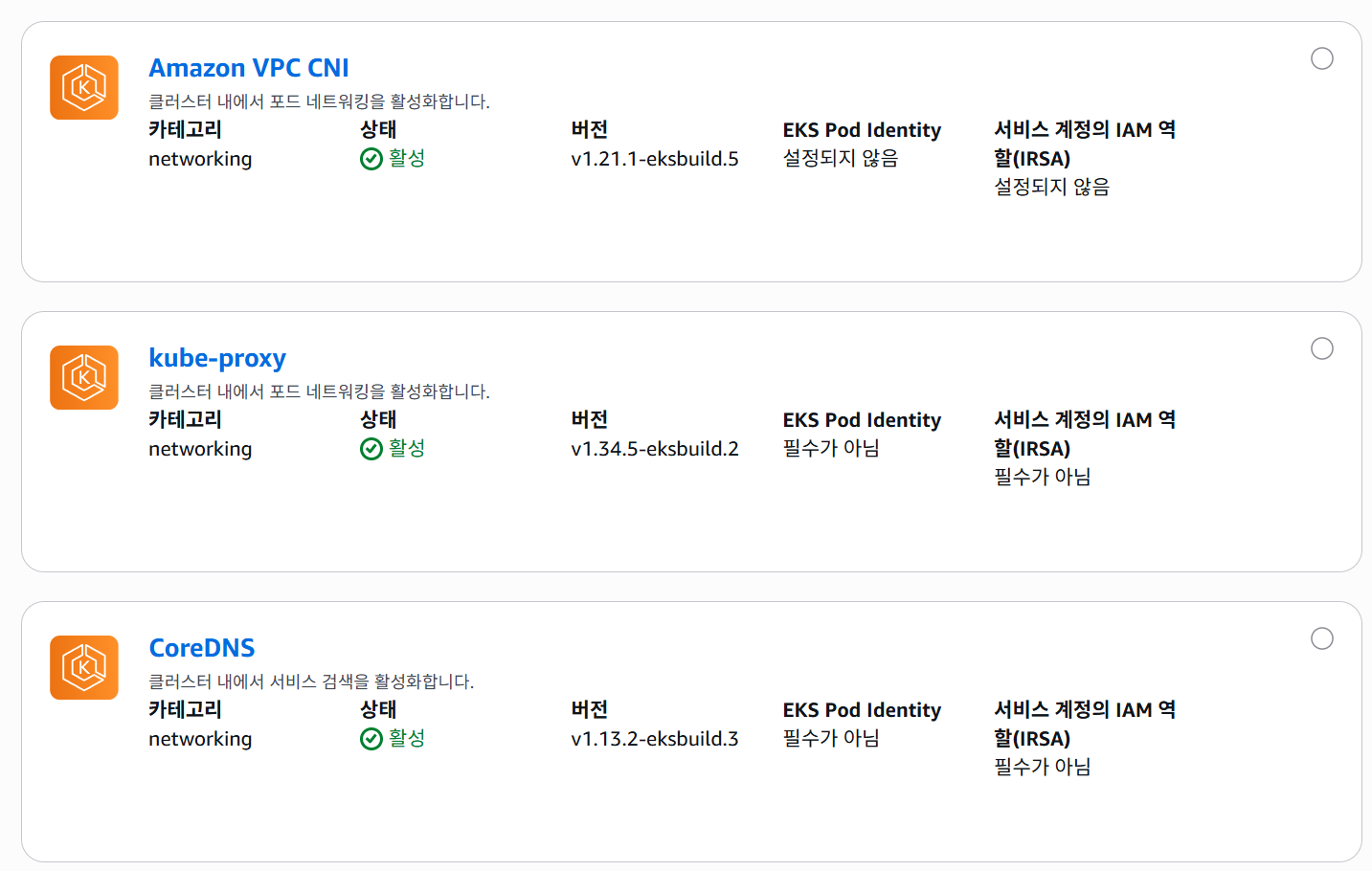

애드온 확인

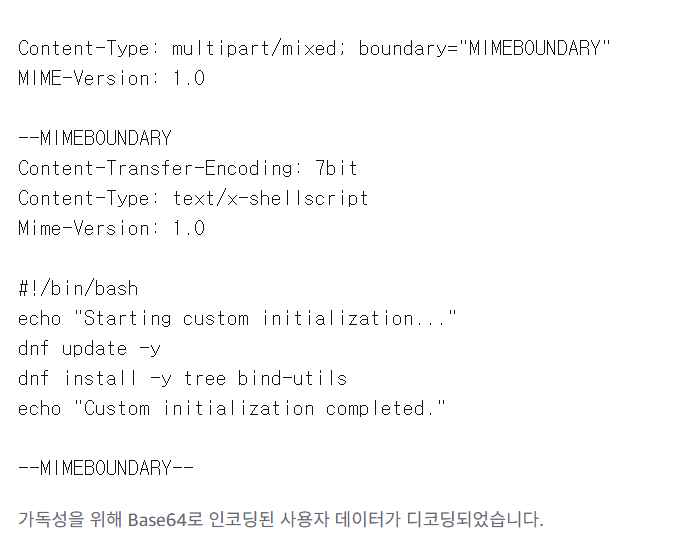

시작 템플릿 확인

노드 통신 확인

# 노드 IP 확인 및 공인IP 변수 지정
aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table
NODE1=13.124.172.105
NODE2=15.164.250.203

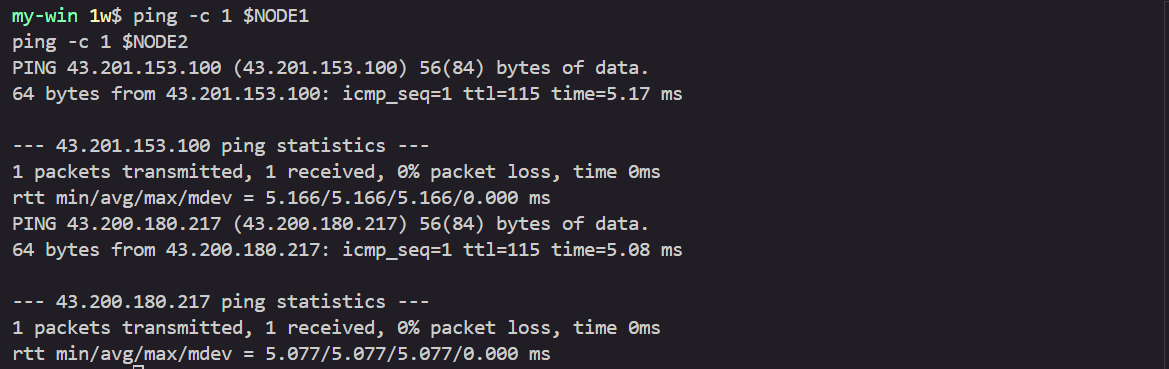

# 노드의IP ping 테스트
ping -c 1 $NODE1
ping -c 1 $NODE2

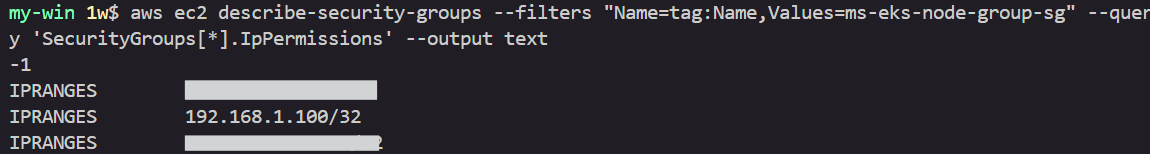

# 노드 보안그룹 확인
aws ec2 describe-security-groups | jq
aws ec2 describe-security-groups --filters "Name=tag:Name,Values=myeks-node-group-sg" | jq
aws ec2 describe-security-groups --filters "Name=tag:Name,Values=myeks-node-group-sg" --query 'SecurityGroups[*].IpPermissions' --output text

APP 배포 테스트

kube-ops-view

# kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30000 --set env.TZ="Asia/Seoul" --namespace kube-system

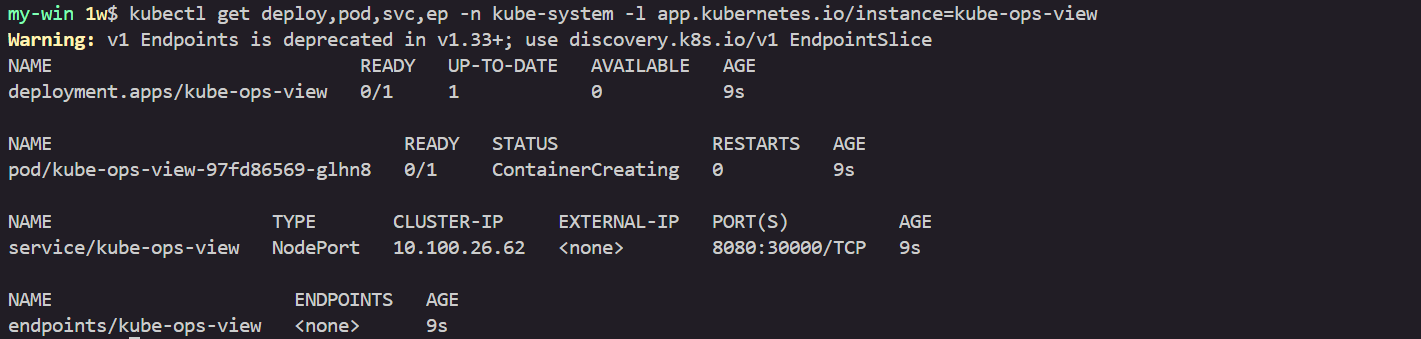

# 확인
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view

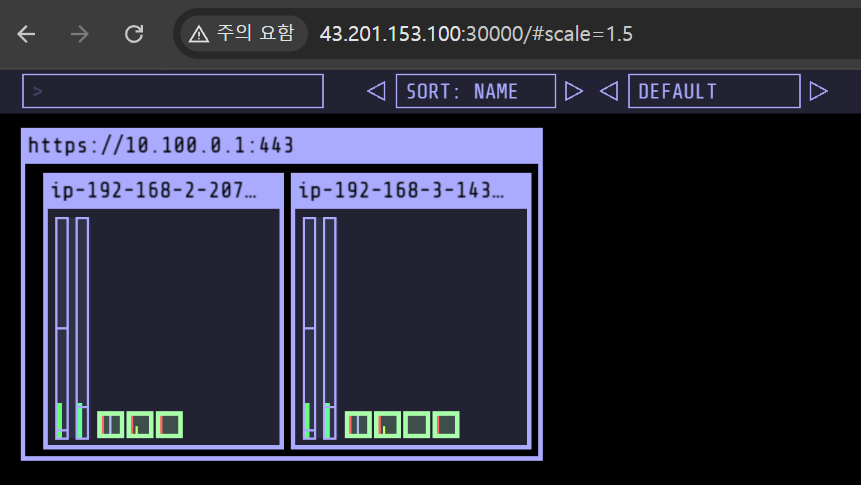

# kube-ops-view 접속
open "http://$NODE1:30000/#scale=1.5"
open "http://$NODE1:30000/#scale=1.3"

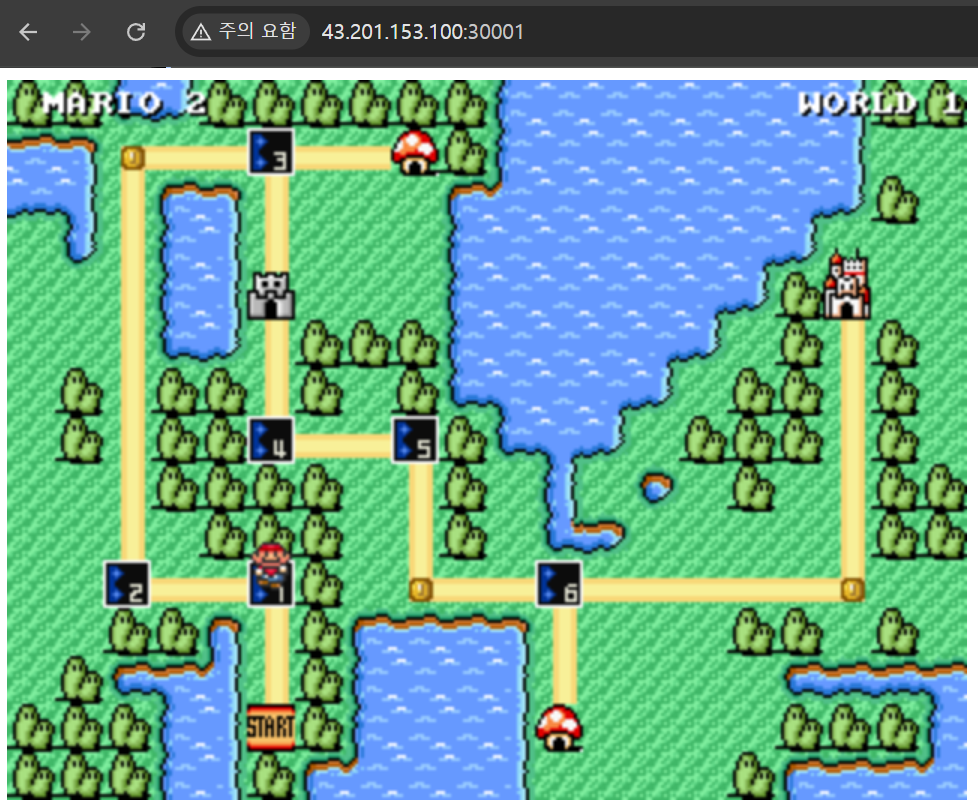

슈퍼마리오

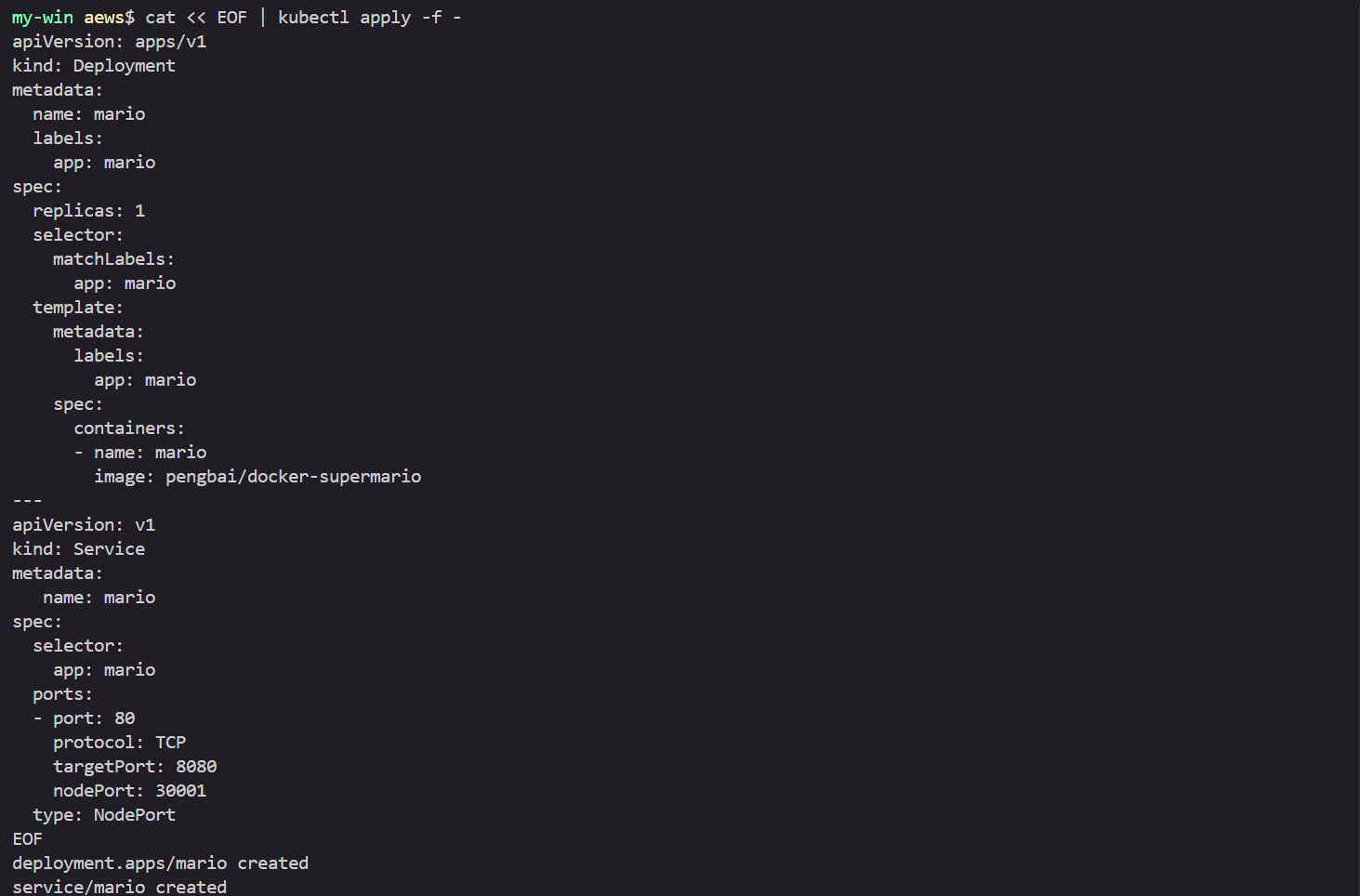

# 샘플 애플리케이션 배포
cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mario
  labels:
    app: mario
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mario
  template:
    metadata:
      labels:
        app: mario
    spec:
      containers:
      - name: mario
        image: pengbai/docker-supermario
---
apiVersion: v1
kind: Service
metadata:
   name: mario
spec:
  selector:
    app: mario
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
    nodePort: 30001
  type: NodePort
EOF

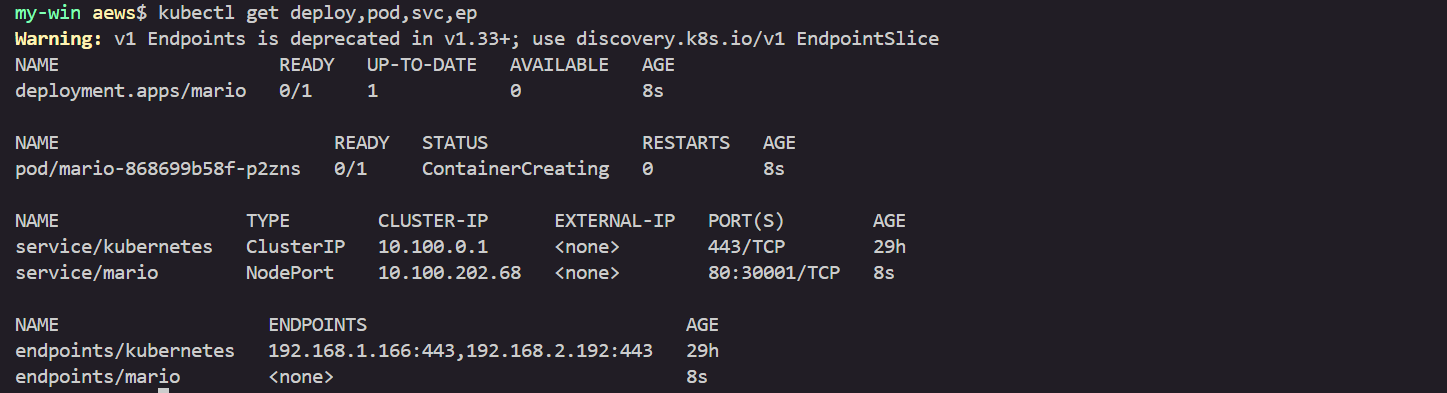

# 확인
kubectl get deploy,pod,svc,ep

# 접속
curl http://$NODE1:30001 -I
open http://$NODE1:30001

# 구성한 환경 삭제
terraform destroy

# terraform 을 tf 로도 사용할 수 있게 하는 방법
echo 'alias tf="terraform"' >> ~/.bash_profile
source ~/.bash_profile

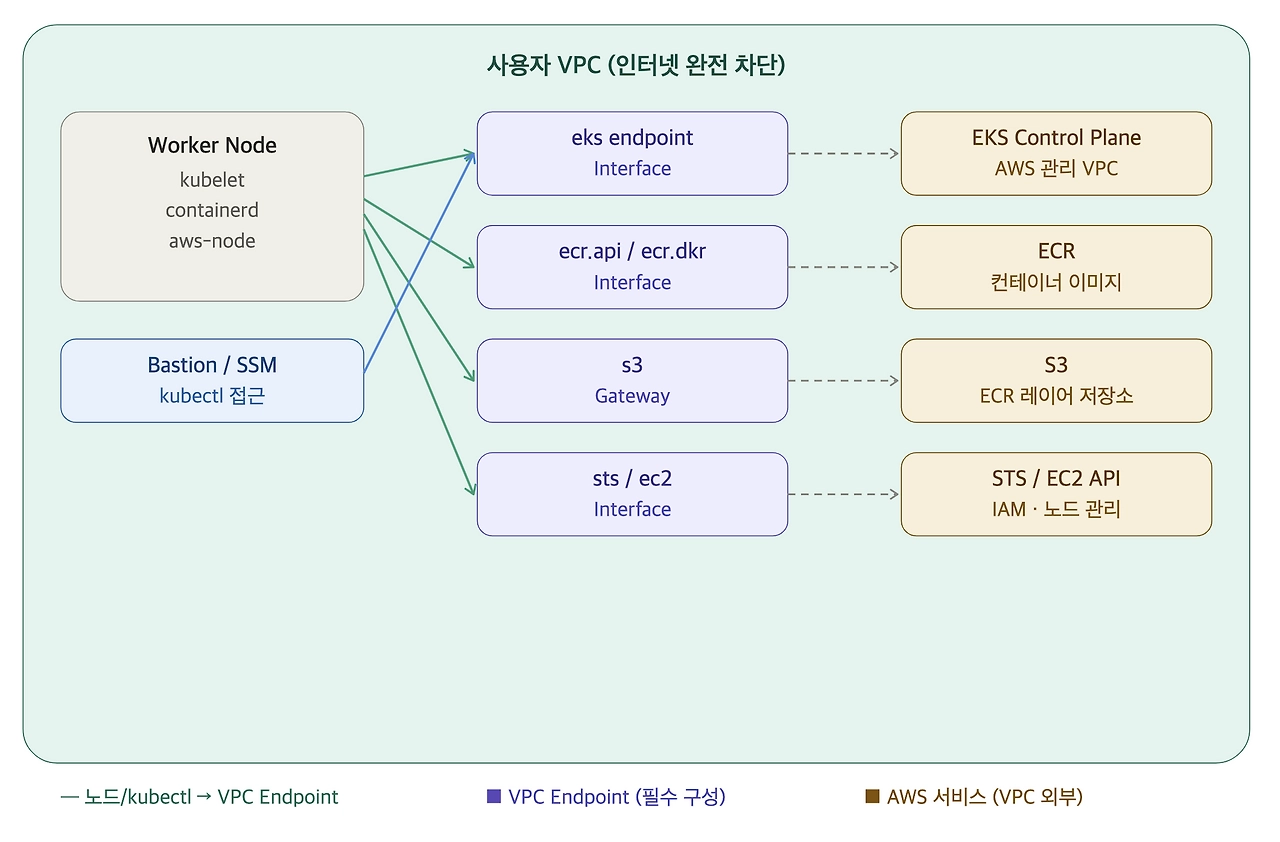

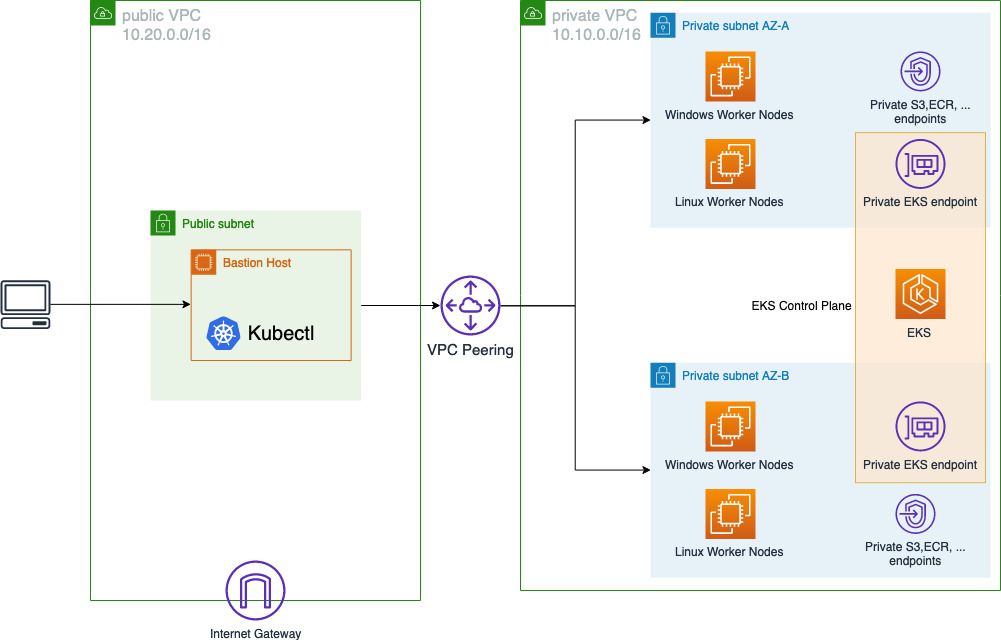

Private EKS

인터넷이 직접 연결되어 있지 않은 영역에 EKS를 구성
Bastion을 통해 EKS Endpoint 접근 (SSM을 통한 Bastion 서버 접속)
EKS내에서 동작하고 있는 서비스는 NLB 등을 통해 외부에 오픈

EKS 구성시 필요한 AWS 서비스 Endpoint의 경우 VPC Endpoint 기능을 사용

참조

컨테이너: https://kubernetes.io/ko/docs/concepts/containers/

쿠버네티스 : https://kubernetes.io/ko/docs/concepts/overview/

EKS : https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/what-is-eks.html

aws-cli : https://aws.amazon.com/ko/cli/

kubectl : https://kubernetes.io/ko/docs/reference/kubectl/

helm : https://helm.sh/ko/
