목표 아키텍쳐
실습단계
- 기본 인프라를 CloudFormation으로 배포
- 기본 인프라 환경 검증
- ALB 생성 동작 과정 확인
- ALB 경로 기반 라우팅 기능 이용한 로드 밸런싱 구상
- ALB의 User-Agent 활용한 로드 밸런싱 방법 구성
- NLB을 생성, 교차 영역 로드 밸런싱 기능 여부 동작 과정 거쳐 확인
- 삭제
1. CloudFormation으로 배포
- 앞에서는 수동으로 생성하고 사용, 코드 기반으로 생성하는 기술인 CloudFormation 통해 더 빠르고 정확한 실습 환경 조성
- CloudFormation: AWS 인프라 리소스를 자동으로 생성해주는 서비스
- 구성요소 : 템플릿,스택,리소스,파라미터,이벤트
스택생성
-

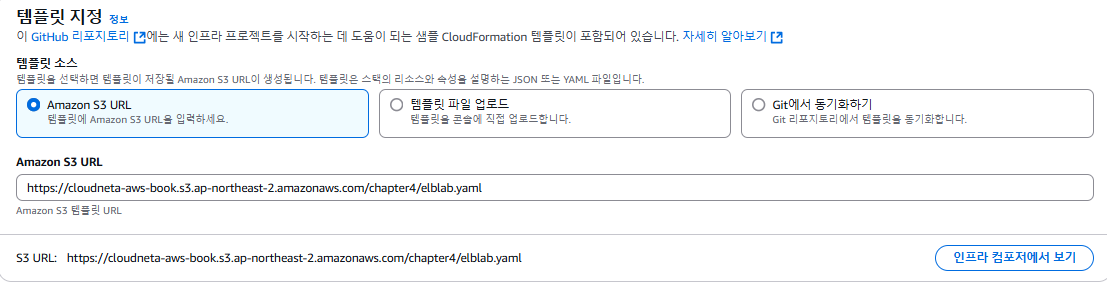

템플릿 지정
-
CloudFormation으로 생성된 기본 인프라
-
server 1 파일구조
-
server 2 파일구조

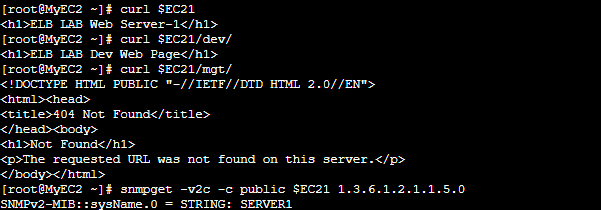

2.MYEC2에서 server 1,2,3으로 HTTP,SNMP 서비스 확인
- 퍼블릭 ip 변수지정
- http,snmp 확인
3. ALB 생성 및 동작 과정 확인

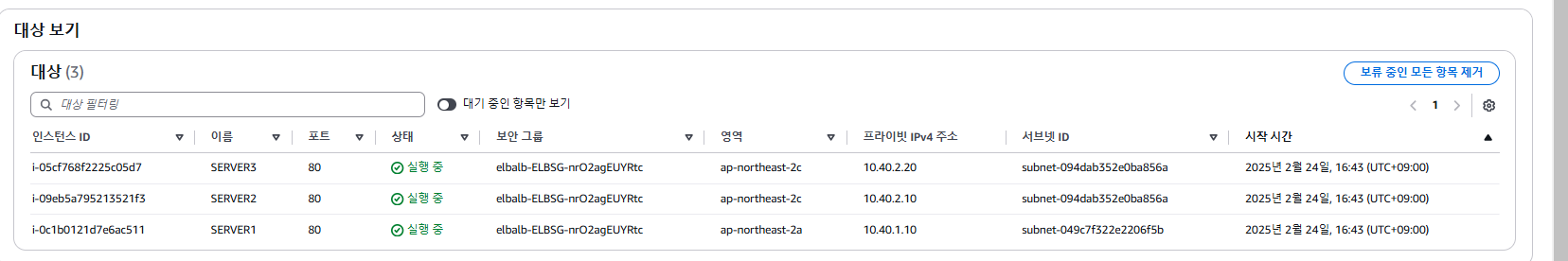

대상그룹
로드 밸런서 생성

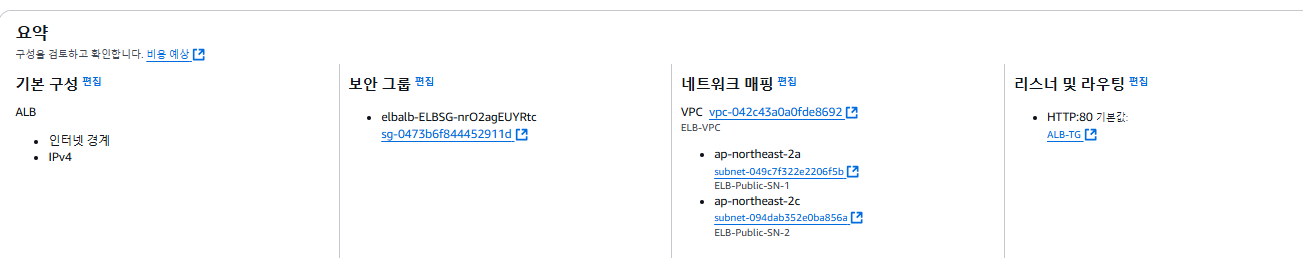

- ALB 정보

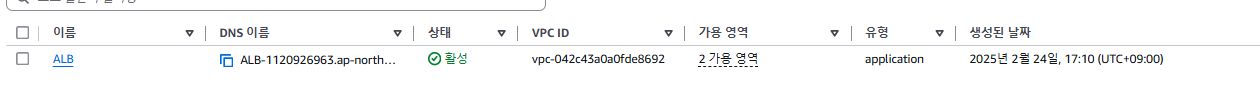

- ALB 상태 확인
동작확인
- MYEC2에 SSH 접속
- ALB DNS 이름 변수지정
ALB=ALB-1120926963.ap-northeast-2.elb.amazonaws.com- dig로 도메인에 대한 질의 수행
dig 명령어로 확인된 공인 IP는 가용 영역당 각각 생성된 ALB의 ENI 유동 IP !!
-
curl 명령어로 통신 확인
-
반복문을활용해서 90번 통신을 하면 어느정도로 분배되는지 확인
-
사진에서 보다싶이 거의 33% 비중으로 균등하게 분산이되는걸 확인
ALB 경로 기반 라우팅 기능 구성및 확인
-
MYEC2에 접속하여 /dev/index.html 접근 => SERVER 1 만 접근가능
-
/mgt/index.html => SERVER 2,3 만 접근 가능
서버 1에는 dev 서버2,3에는 mgt라는 폴더라서 구분 가능
동일한 경로 서비스하는 서버를 각 대상그룹에 묶고 , ALB 경로 기반 라우팅 기능을 활용하여 웹에 접근할때 HTML 경로에 해당하는 그룹으로 접근하는 규칙 생성 해보자 .

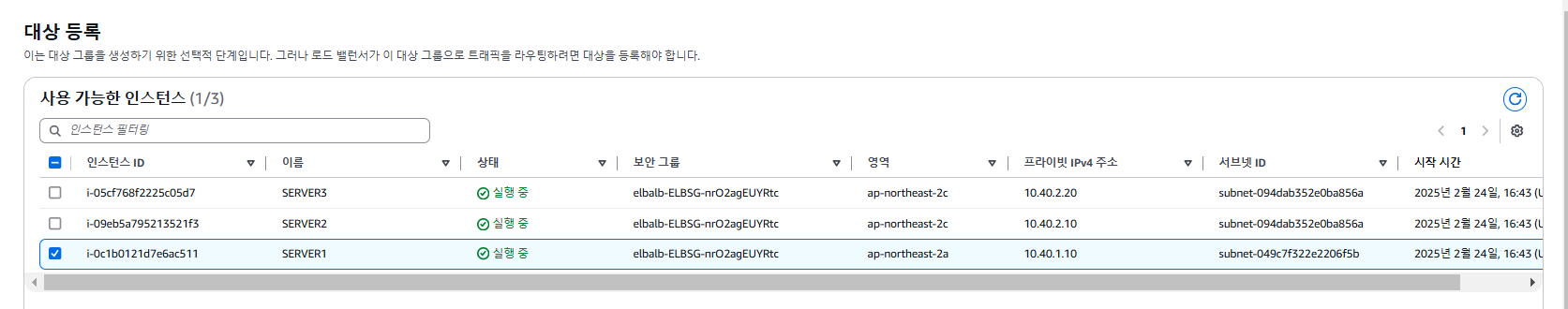

DEV-TG 대상그룹생성
- DEV 니까 DEV파일이 있는 서버1을 대상등록을 한다.
MGT-TG 대상그룹생성
- 전에는 다르게 MGT파일이 있는 서버2,3을 등록한다.

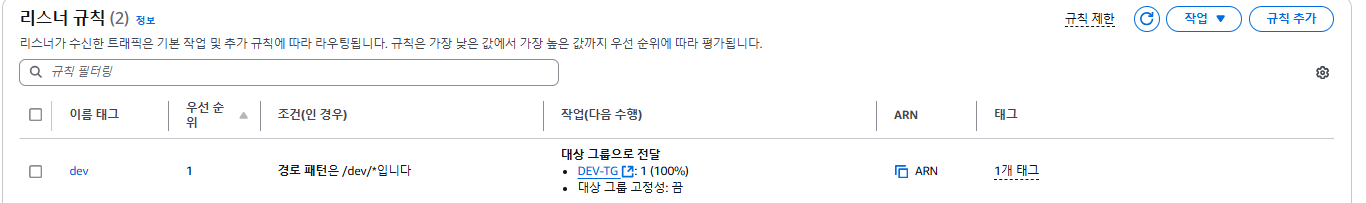

ALB 리스터 규칙 추가 ( 경로 기반 라우팅 설정 위해서)
- 로드 밸런서에 들어가서 규칙추가에 dev 라는 이름으로 /dev/* 라는 경로로 설정한다.
- 우선순위 설정
- 생성완료
- 똑같이 mgt도 설정
접근 경로에 /mgt/ 경로는 MGT-TG로 전달하고 /dev/ 경로는 DEV-TG로 전달하는 규칙이다.

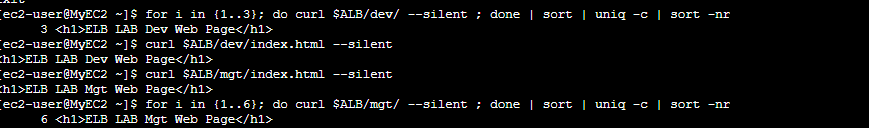

확인해보기
- 반씩 트래픽이 잘 가는걸 볼수있음
각자 핸드폰의 웹 브라우저에 alb 도메인 주소로 접근할때 USER AGENT 정보 확인해서 특정 장치 접근 차단을 해보자

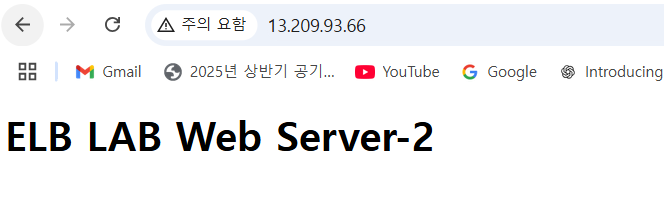

- 규칙 생성 하기 전까지는 정상적으로 접속이가능함

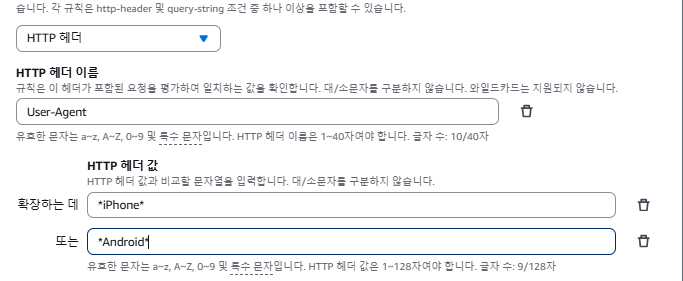

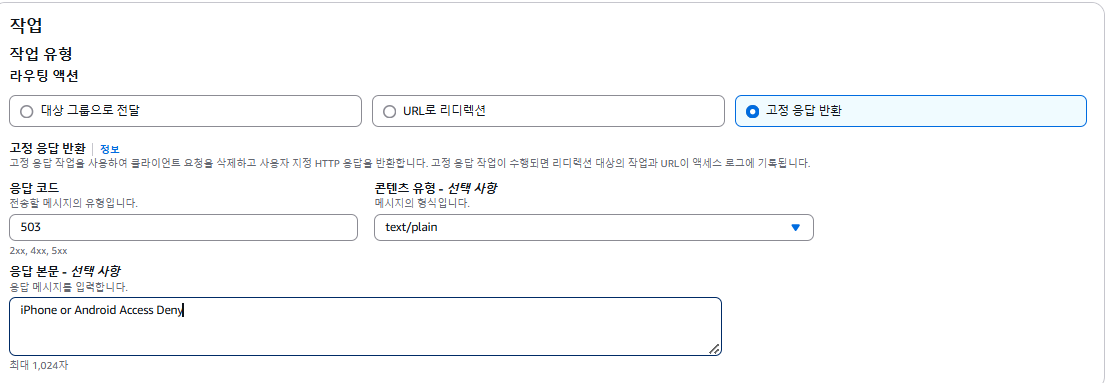

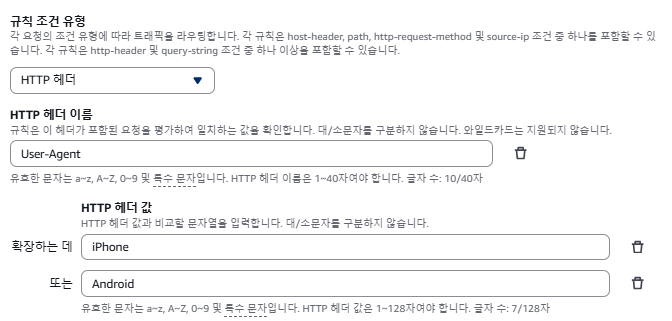

규칙 생성해보자
처음에 그냥 iPhone,Android 썼는데 원인모르는 오류가 발생해서 포함으로 했더니 완성이됐다!
- 이ip중 하나로 스마트폰으로 접속할것이다.

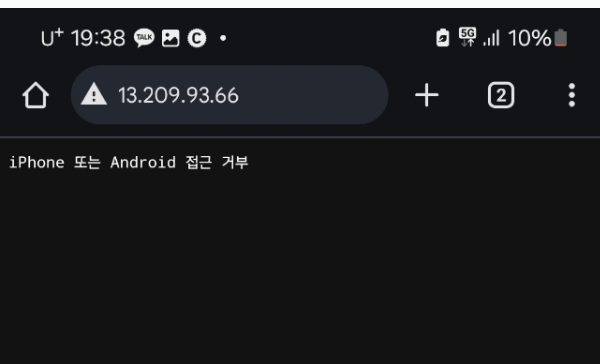

결과론적으로 접근이 거부된걸 알수있다.
NLB 생성후 교차 영역 로드 밸런싱 동작 확인
NLB 생성
-

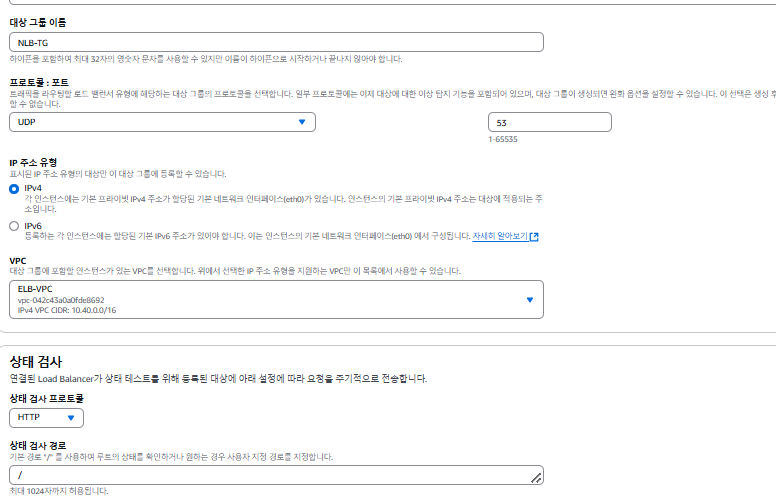

대상그룹 생성
달라진점은 프로토콜을 UDP로 바꾼점이다. -

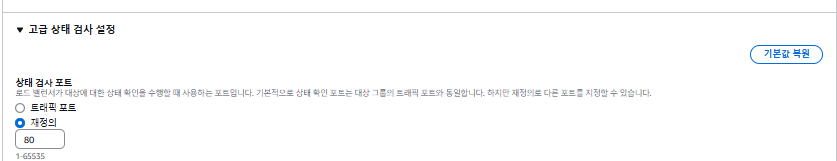

고급 상태 검사 설정

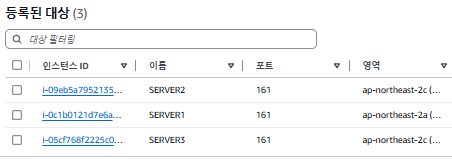

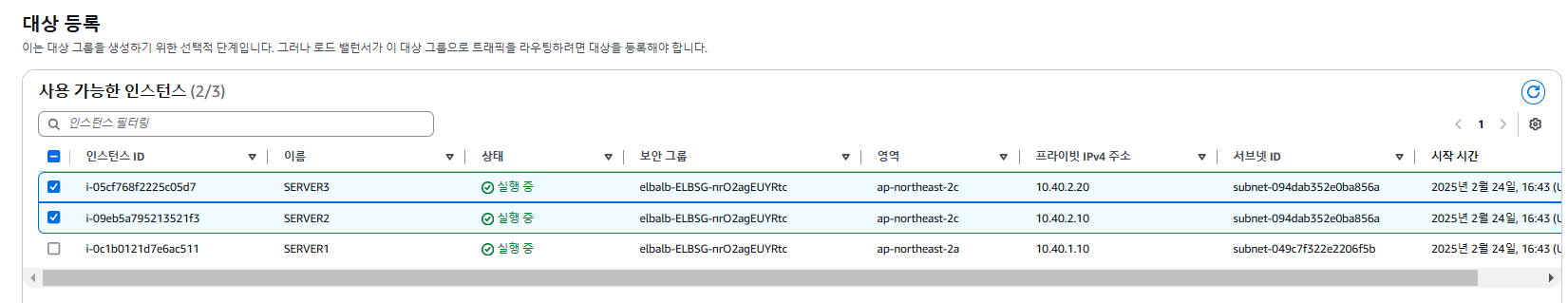

-등록된 대상 확인
-

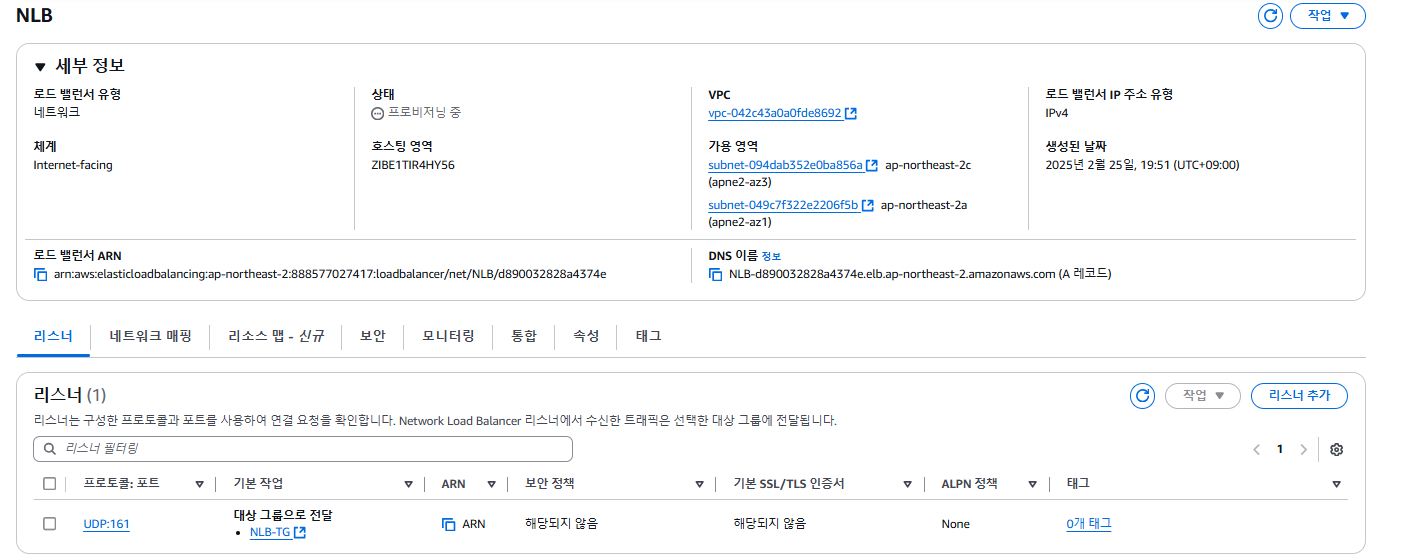

로드 밸런서 생성
NLB 동작 확인하기
-
NLB 대상그룹에 인스턴스 서버 포함했고 , 로드 밸런서는 2개의 가용 영역에 각각 생성된다.
통신을 위한 ENL 생성하고 퍼블릭 IP 주소 할당. -
NLB가 생성되면 각각의 NLB로 분산하여 전달하려고 NLB 도메인 주소를 생성
-
MYEC2에서 ELB-VPC에 있는 SERVER 1,2,3의 SNMP 정보 확인할 때 각각의 인스턴스 요청하는것이 아니라 NLB 도메인 주소 IP 주소로 요청!!
ALB 와 어떤 차이가 있는지 알아보자 .
-
NLB에 매칭된 공인 IP 확인
-
NLB ip 변수설정
-

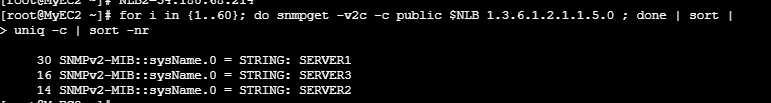

SNMP 서비스 확인
MYEC2에서 NLB 로 SNMPGET 명령어를 요청하면 NLB 도메인 주소에 매칭된 각 가용 영역에 있는 로드 밸런서에 전달.
Server 1에는 30 2,3,에는 각 15회정도로 전달한다. (위의 사진)
ALB 와 다르게 라운드 로빈 방식으로 동작하는걸 알수있다.
ALB : 교차 영역 로드 밸런싱 활성
NLB : 교차 영역 로드 밸런싱 비활성화 -
그럼 교차영역 활성화해보자
-
교차로 응답함
삭제
