ARP_Packet Tracer

ARP

ARP란?
네트워크에서 IP 주소를 MAC 주소(물리적 주소)로 변환하는 프로토콜
주로 로컬 네트워크에서 사용되며, IP 패킷이 목적지 장치에 도달하기 위해 필요한 MAC 주소를 찾는 데 도움을 준다.

Packet Tracer 실습 환경 만들기

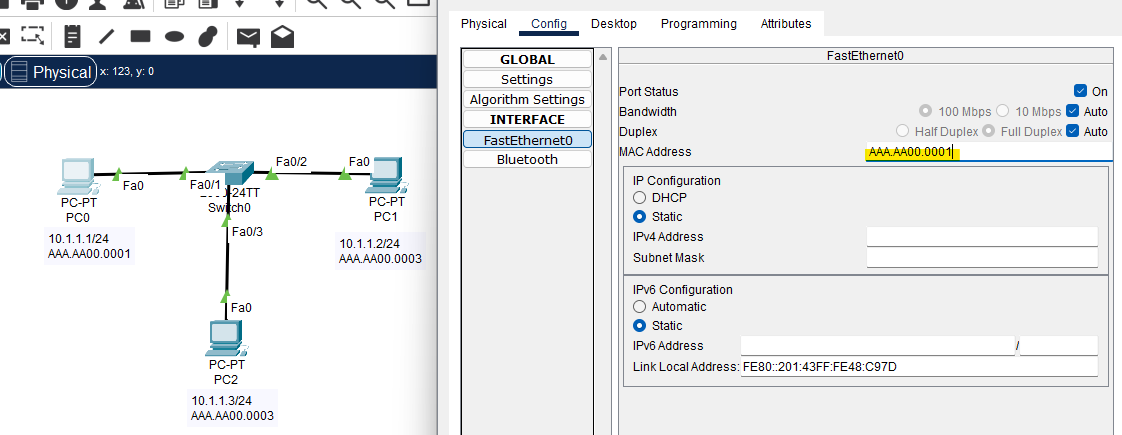

1. PC MAC 주소 변경
   config -> interface
   AAA.AA00.0001
   AAA.AA00.0002
   AAA.AA00.0003


2.Switch 설정

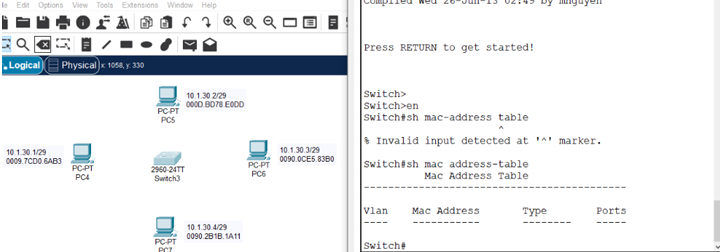

• ARP table, MAD address table 확인


  Switch#sh arp
  Switch#sh mac adderss-table

sh arp -> 다른 장비와 접속할 때는 필요하지만 전달만 할 경우에는 arp table은 필요하지 않음

mac address-table -> ping 전이기 때문에 비어있는 것을 확인

Ping test & ARP 확인

1. Ping

• PC0 -> PC1 ping test

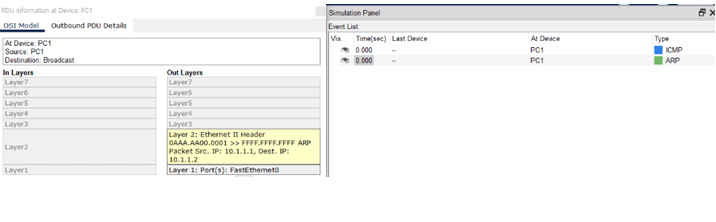

모든 단말에 전송 / ARP Request is broadcast

해당하는 PC2만 응답 / ARP Request is unicast

목적지 IP 주소는 알지만 목적지 MAC 주소는 모르는 상태(FFFF.FFFF.FFFF)

ARP 프로토콜을 사용
->ARP 프로토콜로 목적지 MAC 주소 획득

• ping 10.1.1.2 동작 -ICMP

• Switch MAC 주소에 학습이 됨

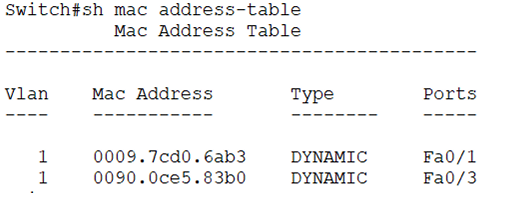

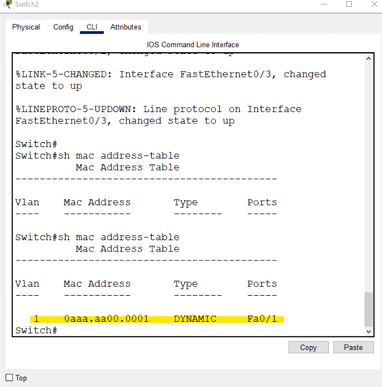

  Switch#sh mac address-table

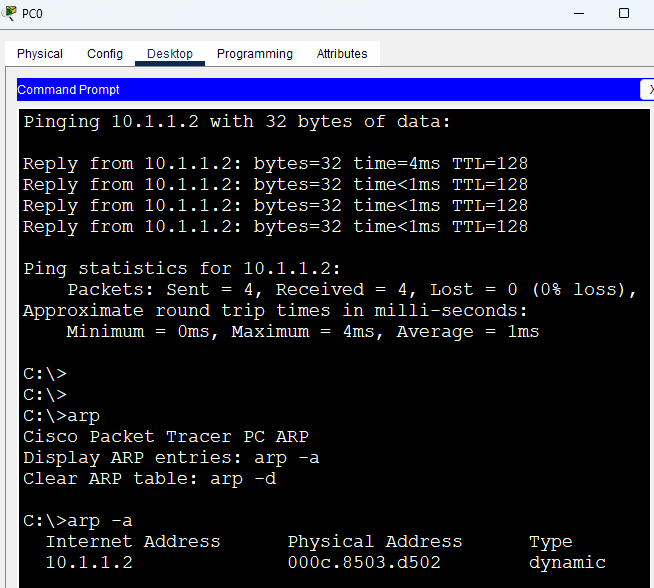

• PC0 arp table에 PC1의 정보가 추가됨


실습

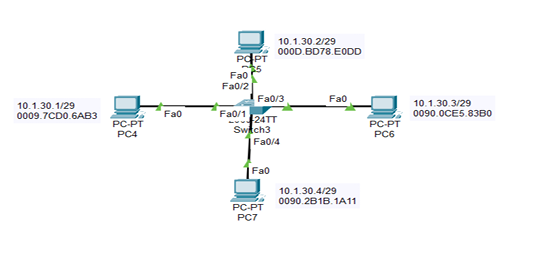

1. 실습 환경 만들기

• 같은 네트워크의 IP 주소 할당

• 각 PC의 MAC 주소 확인

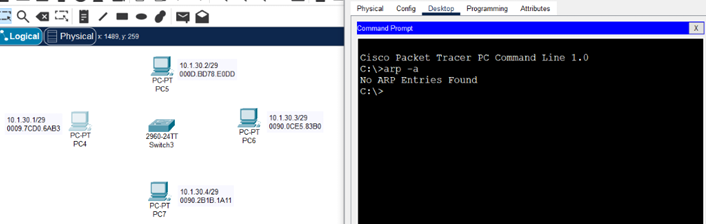

• PC에서 ARP Table 확인


• 스위치에서 MAC Address Table 확인


• 선 연결(자동으로 테이블에 기록되는 것을 방지하기 위해 선을 나중에 연결함)

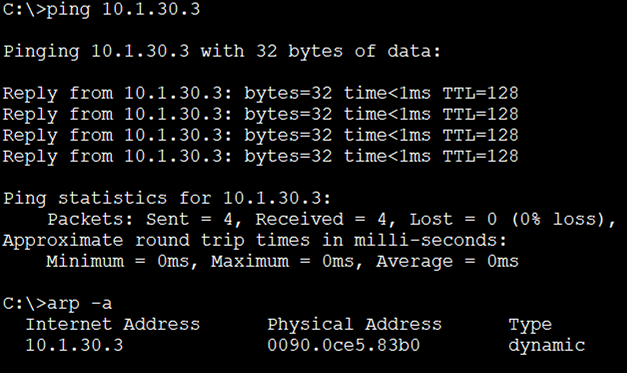

2. PC에서 다른 PC로 Ping test

3. PC에서 ART Table 확인


4. 스위치에서 MAC Address Table 확인
