Network_Packet Tracer

packet tracer 네트워크 구성하기

Router0에 각 IP 주소 설정

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#ip add 10.0.2.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#int g0/1
Router(config-if)#ip add 10.0.1.1 255.255.255.0
Router(config-if)#no sh

1구역 - 인터페이스  g0/0을 통해 연결되며
Router0에 IP주소와 서브넷마스크를 설정
10.0.2.1 255.255.255.0

2구역 - 인터페이스 g0/1을 통해 연결되며
마찬가지로 IP주소와 서브넷마스크 설정
10.0.1.1 255.255.255.0

세부사항

Router>en

Router>
user mode, 사용자 모드
간단한 조회 명령어 사용가능
Router>en 으로 관리자모드 접근 가능
en : enable

Router#conf t

Router#
privileged mode, 관리자 모드
자세한 조회 명령어 사용가능
Router#conf t 로 전역 설정 모드 접근 가능
conf t : configure terminal

Router(config)#

Router(config)#
global configuration mode, 전역 설정 모드

Router(config)#int g0/0으로 인터페이스 설정 모드 접근 가능
int g0/0 : interface gigaethernet0/0

Router(config-if)#

interface configuration mode, 인터페이스 설정 모드

라우터에 할당 된 IP주소 확인하기

Router#sh ip int br

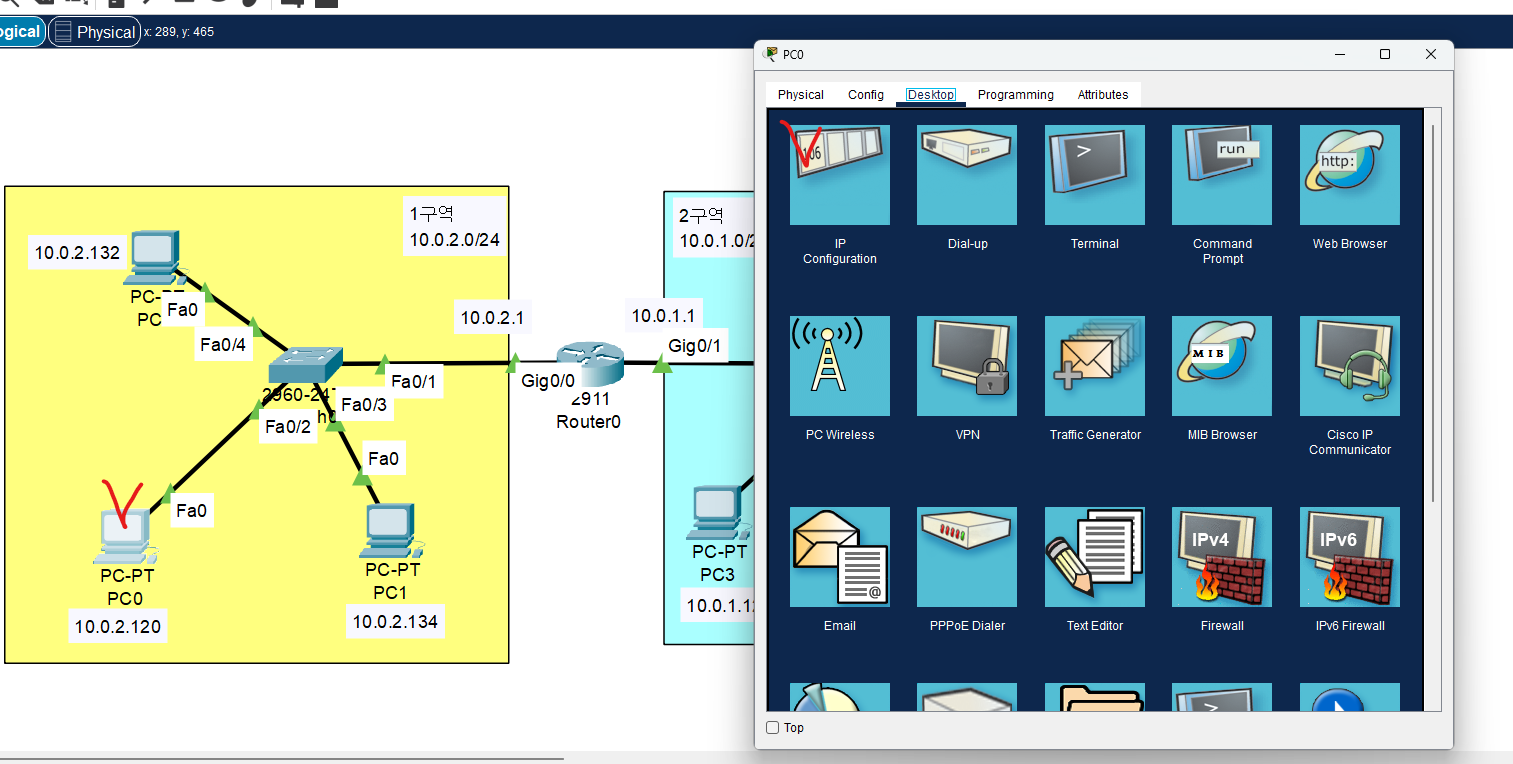

PC장비에 IP 설정하기

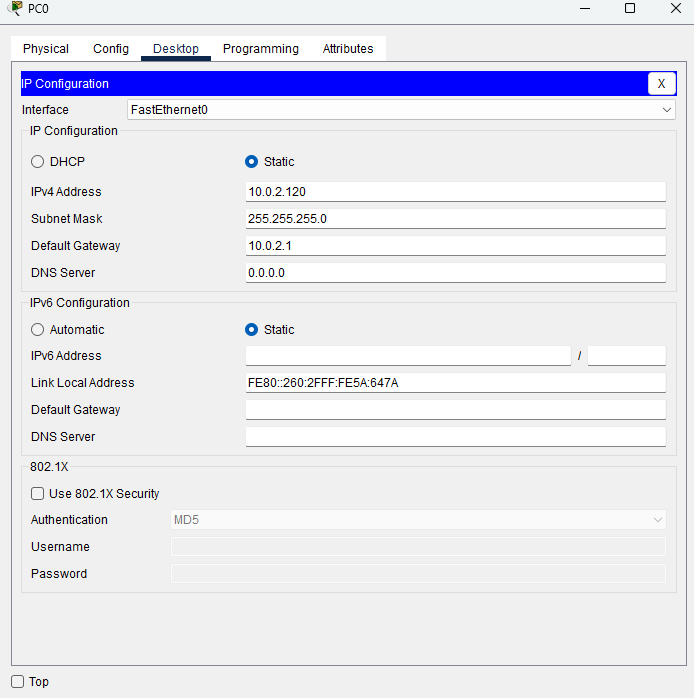

IP 설정할 장비 선택 후 IP Cofiguration 선택

IP주소,Subnet Maske,Default Gateway 입력

각 장비들에 동일한 방식으로  IP 주소 설정

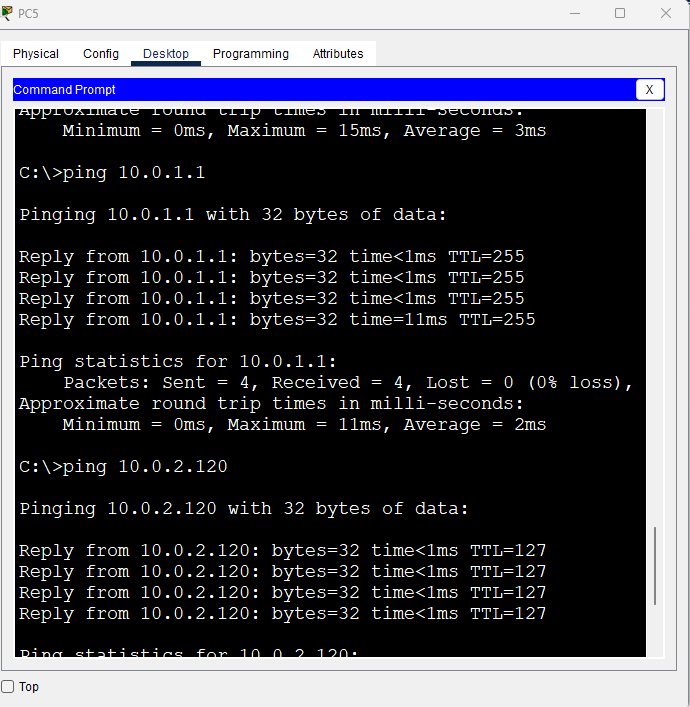

Ping test를 통해 연결 확인

ping 10.0.1.1

PC5 -> Router0 확인

ping 10.0.2.120

PC5 -> 네트워크 영역이 다른  PC0 연결 확인
