PE File Format(1)

📌PE File이란?

Portable Executable File로 Windows 운영체제에서 사용되는 실행 파일

종류	주요 확장자
실행 계열	EXE, SCR
드라이버 계열	SYS, VXD
라이브러리 계열	DLL, OCX, CPL, DRV
오브젝트 파일 계열	OBJ

OBJ를 제외한 모든 파일은 실행 가능

---

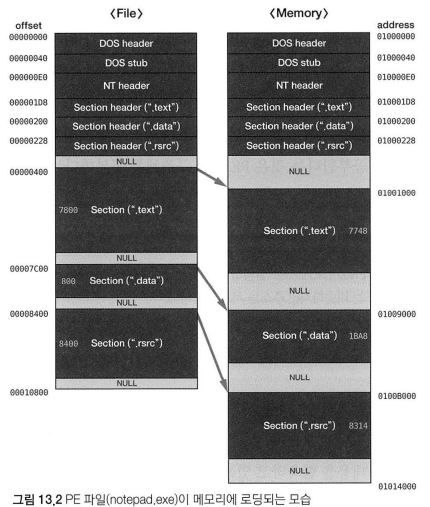

📌 PE File 기본 구조

1. Dos Header ~ Section Header : PE Header
2. Section + NULL : PE Body --> 여기서 NULL Padding을 사용하는 이유 : 처리 효율을 높이기 위해 최소 기본 단위 개념을 사용

• example : 귤을 한 박스에 담으면 귤을 개수 단위로 세지 않고 박스 단위로 센다. 대량으로 묶어서 관리하면 처리 효율이 높기 때문이다.

📢주소 표현 : VA & RVA

• VA(Virtual Address) : 프로세스 가상 메모리의 절대 주소
• RVA(Relative Virtual Address) : 프로세스 가상 메모리의 상대 주소
• Image Base : 기준 위치
  --> RVA + Image Base = VA ( 상대 주소 + 기준 위치 = 절대 주소 )

---

📌 PE Header

📢 Dos Header

• IMAGE_DOS_HEADER의 크기 : 40h
• 알아야 할 구조체 멤버

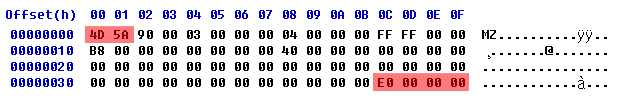

  • e_magic : DOS Signature(4D5A -> "MZ")
  • e_lfanew : NT Header의 offset(가변적)

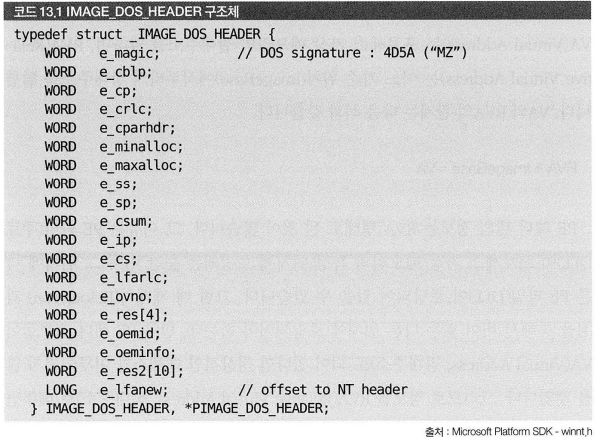

    IMAGE_DOS_Header를 보면 위와 같다.
    ❓e_magic은 자료형이 WORD인데 왜 리틀 엔디언으로 표기가 되지 않고 빅 엔디안으로 표기가 되었을까?
    ❗Chatgpt의 답변 : ASCII 문자로 해석될 여지가 있으면 자료형에 상관없이 텍스트 순서 그대로 저장된다.

📢 DOS Stub

• 존재 여부는 옵션, 즉 필수가 아님
• 코드와 데이터의 혼합으로 이루어져 있음 --> Assembly Code + Data
• notepad.exe의 경우 이 Dos Stub 안의 Assembly Code들을 PE File로 인식하기 때문에 해석하지 못한다. 대신 DOS Debugger를 이용해서 실행 할 수 있다. --> 이 특성을 잘 활용하면 한 실행 파일에서 Windows와 DOS에서 모두 실행 가능한 파일을 만들 수 있다.
  example : McAfee에서 무료로 배포했던 scan.exe 파일이 이와 같은 특징을 가지고 있다.(DOS 환경에서는 16 bit DOS용 코드가, Windows 환경에서는 32 bit Windows 코드가 각각 실행됨)

📢 NT Header

• IMAGE_NT_HEADERS 구조체의 크기 : F8h
• Signature 멤버 변수 : 50450000h -> "PE"00
• File Header 멤버 변수

typedef struct _IMAGE_FILE_HEADER {
	WORD Machine;
    WORD NumberOfSections;
    DWORD TimeDateStamp;
    DWORD PointerToSymbolTable;
    DWORD NumberOfSymbols;
    WORD SizeOfOptionalHeader;
    WORD Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

1. Machine
   • CPU 별로고유한 값
2. NumberOfSections
   • 코드, 데이터, 리소스 등 각각의 섹션에 대한 개수 -> 0보다 커야함
3. SizeOfOptionalHeader
   • 이 값을 보고 IMAGE_OPTIONAL_HEADER의 구조체의 크기를 인식
4. Characteristics
   • 파일의 속성 --> 실행 가능한지, DLL 파일인지 --> bit OR 형식으로 조합
5. TimeDataStamp
   • 파일의 실행에 영향을 미치지 않는 값, 파일의 빌드 시간

• Optional Header 멤버 변수


1. Magic
   • IMAGE_OPTIONAL_HEADER32의 경우 10B, HEADER64의 경우 20B의 값을 가짐
2. Address Of Entry Point
   • EP(Entry Point)의 RVA(Relative Virtual Address)의 값을 가지고 있음. --> 프로그램 최초로 실행되는 코드의 시작 주소로 매우 중요함
3. ImageBase
   • PE 파일이 로딩되는 시작 주소
   • PE Loader는 PE 파일을 실행시키기 위해 프로세스를 생성하고 메모리에 로딩한 후 EIP 레지스터 값을 ImageBase + AddressOfEntryPoint 값으로 세팅
4. SectionAlignment, FileAlignment
   • 각각 메모리, 파일에서의 최소단위를 나타냄
   • 메모리/파일의 섹션 크기는 반드시 SectionAlignment, FileAlignment의 배수가 되어야 함
5. SizeOfImage
   • 가상 메모리에서 PE Image가 차지하는 크기
6. SizeOfHeader
   • PE 헤더의 전체 크기 --> FileAlignment의 배수여야 함
7. Subsystem

8. NumberOfRvaAndSizes
   • IMAGE_OPTIONAL_HEADER32 구조체의 마지막 멤버인 DataDirectory 배열의 개수를 의미
   • PE 로더는 이 멤버를 보고 배열의 크기를 인식

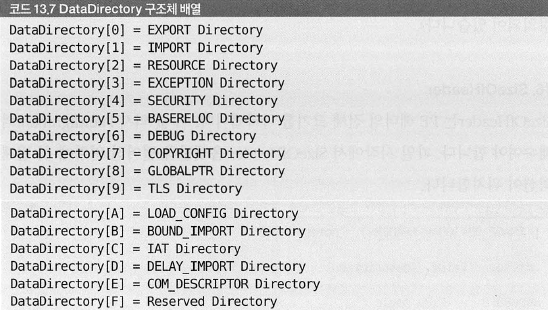

9. DataDirectory

📢 Section Header

메모리 속성별 액세스 권한

종류	액세스 권한
code	실행, 읽기 권한
data	비실행, 읽기, 쓰기 권한
resource	비실행, 읽기 권한

---

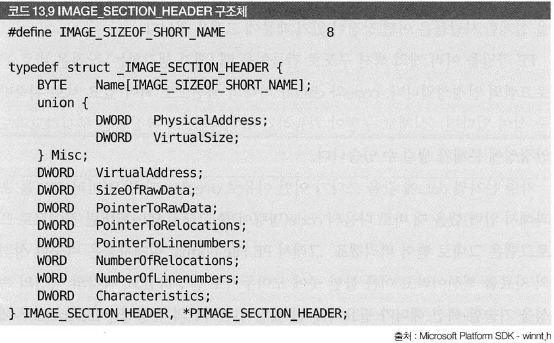

IMAGE_SECTION_HEADER 구조체의 중요 멤버

항목	의미
VirtualSize	메모리에서 섹션이 차지하는 크기
VirtualAddress	메모리에서 섹션의 시작 주소(RVA)
SizeOfRawData	파일에서 섹션이 차지하는 크기
PointerToRawData	파일에서 섹션의 시작 위치
Characteristics	섹션의 속성(bit OR)

---

📢 RVA to RAW

정의

파일이 메모리에 로딩되기 전의 file offset과 로딩되고 나서의 주소를 매칭하는 것
--> RVA는 메모리에 로딩되었을 때의 주소, RAW는 로딩되기 전의 file offset을 의미

비례식

RAW - PointerToRawData = RVA - VirtualAddress
RAW = RVA - VirtualAddress + PointerToRawData

예외 상황
: RVA가 2번째 섹션인데, RAW가 3번째 섹션이다.
--> "해당 RVA에 대한 RAW 값은 정의할 수 없다"라고 표현

PE View를 통해서 간단히 구할 수 있지만, 이정도는 밥 먹듯이 할 줄 알아야 한다.
