OSI 와 TCP

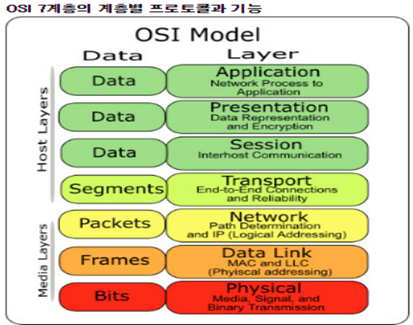

- OSI 7계층 : 이는 업체 및 개발자가 만드는 디지털 통신 제품과 소프트웨어 프로그램에서 상호 연동될 수 있도록 안내하고 통신 도구 간의 명확한 비교를 쉽게 하는 것이 목적 .
위 7계층부터 시작해 맨 아래1계층까지 내려온다.
(7) 응용계층 (Application) : 사용자와 직접적으로 상호작용하며 가장 밀접한 User Interface를 제공하는 계층(크롬,사파리 등등)
(6) 표현계층 (Presentation) : 데이터의 변환 작업을 하는 계층(암호화,복합화 등)
(5) 세션계층(Session) : 응용 프로그램 간의 연결을 지원해주는 계층
(4) 전송계층 (Transport) : 서비스를 구분하고 데이터의 전송 방식을 담당하는 계층(TCP/UDP)
(3) 네트워크 계층(Network) : 네트워크를 논리적으로 구분하고 연결하는 계층 – 논리적 주소 사용(여러 라우터를 통해 라우팅을 비롯한 패킷 전달 담당)
(2) 데이터 링크 계층(Data Link) : 물리적 매체에 패킷 데이터를 실어 보내는 계층- 환경에 맞는 다양한 통신 프로토콜지원(두 개의 직접 연결된 노드간 데이터 전송을 제공)
(1) 물리계층(Physical) : 신호로 변환하여 전송하는 계층(케이블,스위치,컴퓨터 플러그 등 단지 데이터 전달 역할만.)
-

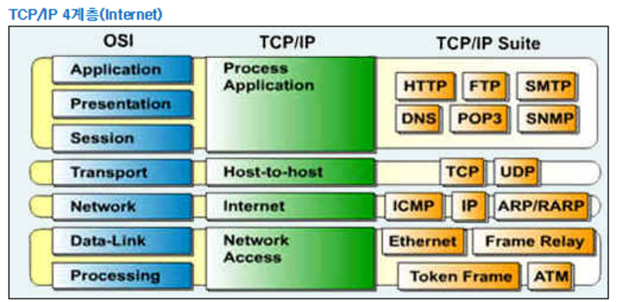

TCP/IP
(4) Application 계층 : OSI 5,6,7계층에 해당, TCP/IP 기반의 응용 프로그램을 구분할 때 사용
(3) Transport 계층 : OSI 전송계층 해당, 통신 노드 간의 연결을 제어하고, 자료의 송수신을 담당
(2) Internet 계층: OSI 네트워크 계층 해당, 통신 노드 간의 IP 패킷을 전송하는 기능 및 라우팅 기능 담당
(1) Network Access 계층 : OSI 물리계층과 데이터 링크 계층에 해당 ,하드웨어적인 요소와 관련된 모든 것을 지원하는 계층 -

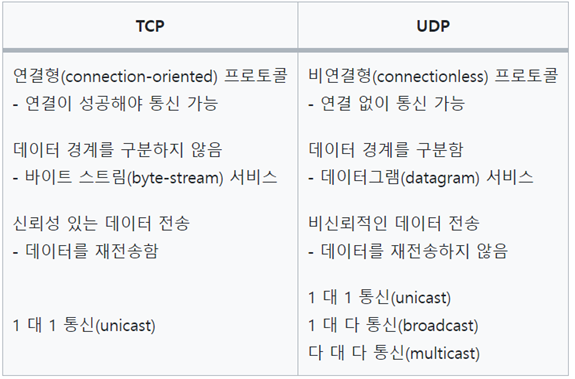

TCP/UDP
TCP – 인터넷상에서 데이터를 메시지의 형태로 보내기 위해 IP와 함께 사용하는 프로토콜
UDP – 데이터를 데이터그램 단위로 처리하는 프로토콜
-
3way-handshake,4way-handshake -TCP의 연결 및 해제 과정

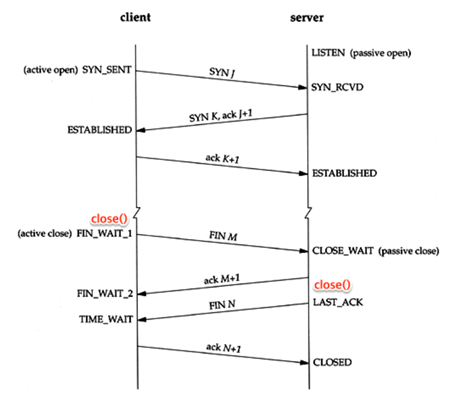

TCP Connection (3-way handshake)
- 먼저 open()을 실행한 클라이언트가 SYN을 보내고 SYN_SENT 상태로 대기
- 서버는 SYN_RCVD 상태로 바꾸고 SYN과 응답 ACK를 보낸다.
- SYN과 응답 ACK을 받은 클라이언트는 ESTABLISHED 상태로 변경하고 서버에게 응답 ACK를 보낸다
- 응답 ACK를 받은 서버는 ESTABLISHED 상태로 변경
TCP Disconnection (4-way handshake)
- 는먼저 close()를 실행한 클라이언트가 FIN을 보내고 FIN_WAIT1 상태로 대기
- 서버는 CLOSE_WAIT 으로 바꾸고 응답 ACK를 전달 동시에 해당 포트에 연결되어 있는 어플리케이션에게 close() 요청
- ACK를 받은 클라이언트는 상태를 FIN_WAIT2로 변경
- Close() 요청을 받은 서버 어플리케이션은 종료 프로세스를 진행하고 FIN을 클라이언트에 보내 LAST_ACK 상태로 변경
- FIN을 받은 클라이언트는 ACK를 서버에 다시 전송하고 TIME_WAIT으로 상태를 바꾼다.TIME_WAIT에서 일정시간이 지나면 CLOSED 된다. ACK 를 받은 서버도 포트를 CLOSED로 닫는다.
흐름제어 혼잡제어 오류제어 (TCP 신뢰성 보장)
- 흐름제어 : 수신측과 송신측 사이의 데이터 처리 속도 차이(흐름)을 해결하기 위한 기법,송신측 전송 속도가 수신측 처리 속도보다 빠를 경우 전송된 패킷이 수신측의 큐를 넘어서 손실될 수 있기 때문에 송신측 패킷 전송량을 제어(Stop and Wait/Sliding Window)
- 오류제어 : 오류 검출과 재전송을 포함,ARQ(Automatic Repeat Request) 기법을 사용하여 프레임이 손상되었을 경우, 재전송을 통해 오류로 복구한다.
- ARQ기법은 흐름 제어 기법과 관련되어 있다.(Stop and Wait ARQ/Go-back n ARQ(슬라이딩 윈도우))
- 혼잡제어 : 송신측의 데이터 전달과 네트워크의 데이터 처리 속도를 해결하기 위한 기법,한 라우터에게 데이터가 몰려 모든 데이터를 처리할 수 없는 경우,호스트들은 재전송을 하게 되고 결국 혼잡만 가중시켜 오버플로우나 데이터 손실이 발생한다. 이러한 네트워크의 혼잡을 피하기 위해 송신측에서 보내는 데이터 전송 속도를 제어하는 것이 혼잡제어

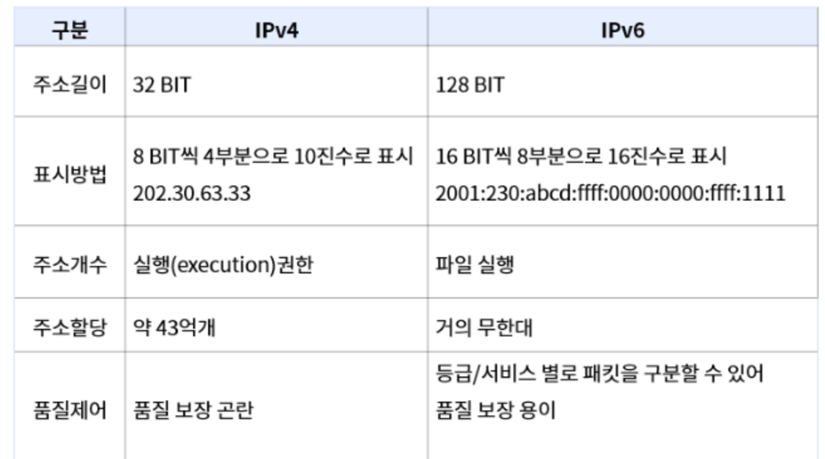

IPv4 VS IPv6
