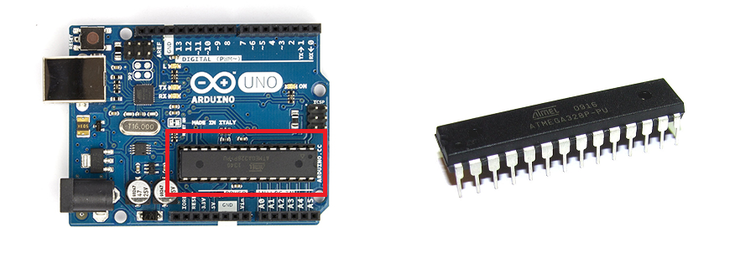

MCU = micro controller unit = micro controller
MCU의 bit 구분 (8/16/32)
MCU에서의 BIT의 의미
== CPU와 SRAM사이에 연결된 데이터버스(Data Bus)크기
== CPU와 SRAM이 주고받을 수 있는 데이터의 최대 크기
| 8-BIT MCU | 최대 8bit 크기의 데이터가 데이터버스를 통해 지나갈 수 있음. CPU와 SRAM 사이에 연결된 데이터버스는 8개의 선으로 이루어짐. (8병렬) |
| 16-BIT MCU | 최대 16bit 크기의 데이터가 데이터버스를 통해 지나갈 수 있음. CPU와 SRAM 사이에 연결된 데이터버스는 16개의 선으로 이루어짐. (16병렬) |
| 32-BIT MCU | 최대 32bit 크기의 데이터가 데이터버스를 통해 지나갈 수 있음. CPU와 SRAM 사이에 연결된 데이터버스는 32개의 선으로 이루어짐. (32병렬) |
MCU vs MPU vs SoC
MCU
-
I/O를 사용하여 주변 장치들을 제어
-
대표적인 SoC 형태 -> Chip안에 CU(Control Unit), ALU, I/O, Memory 모두 가지고 있음.
-
전력 사용률도 매우 낮다.
-
I/O 인터페이스라 함은 CPU가 메모리, 다른 부품들과 통신하기 위해 필요한 인터페이스(접속기)를 뜻한다.
-
운영체제: RTOS 사용. (실시간 운영체제)
MPU
-
연산장치. = CPU 와 동일 기능. (CPU 미니 버전)
-
구성: 레지스터 + CU + ALU
-
Chip 안에 I/O, Memory(RAM, ROM)가 없어 주변장치로 연결해야만 사용이 가능
-
운영체제: 일반적인 OS 사용.
rasberypi vs jetson(NVIDA) vs stm32
