[논문 리뷰] Super Resolution : ML-CrAIST: Multi-scale Low-high Frequency Information-based Cross black Attention with Image Super-resolving Transformer

논문 이름 : ML-CrAIST: Multi-scale Low-high Frequency Information-based Cross black Attention with Image Super-resolving Transformer (ICPR 2024)
원본 논문 : https://arxiv.org/pdf/2408.09940
소스 코드 : https://github.com/Alik033/ML-CrAIST

키워드 : DWT, Frequency domain feature, Super Resolution

요약 : DWT을 통한 주파수 도메인 정보를 사용하여 SR

느낀 점 : FFT가 아닌 DWT을 통한 주파수 도메인 정보 활용하는 점

---

Introduction

Convolution based SR

• 잔차 학습(residual learning), 밀집 연결(dense connection), 채널 어텐션(channel attention) 기법을 도입하여 발전
• 합성곱 연산에 의한 수용 영역 제한 → global dependency을 충분히 반영 못하는 한계

Transformer based SR

• Self-Attention 매커니즘 → global dependency을 효과적으로 학습

주파수 도메인의 정보 활용

• 기존 SR 모델은 공간 도메인에서만 고려하고 주파수 도메인을 고려하지 않음
• 해당 논문은 DWT로 변환한 주파수 도메인 정보의 이점을 활용하여 SR 성능 향상

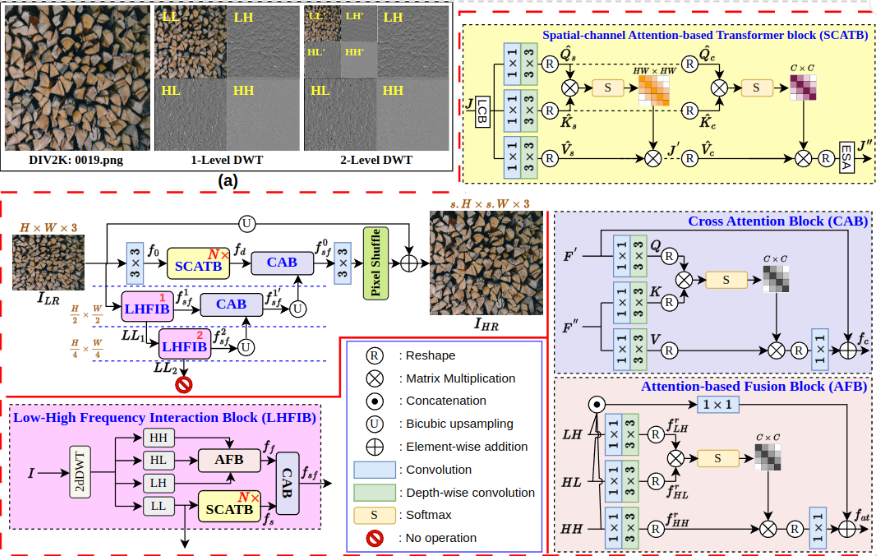

Overall Methods

• 공간 및 주파수 도메인 정보를 모두 활용한 새로운 멀티스케일 모델을 제안
• 저주파와 고주파 서브밴드 간의 정보를 교환하기 위해 CAB을 활용한 LHFIB을 설계
• 고주파 디테일의 정확한 복원을 위해 고주파 서브밴드들을 어텐션 메커니즘 기반의 비선형 융합 방식(AFB)을 제안
• 다양한 스케일에서 정보성 있는 특징을 CAB를 통해 효과적으로 추출

Network 순서

1. LR 이미지 3x3 conv, LHFIB 입력

   • 3x3 conv ($f_0$) : SCATB N개를 통과 ($f_N$)
   • LHFIB : SR에 의미있는 주파수 정보를 추출 및 정제
     • 첫번째 LHFIB의 DWT 결과 LL_1은 두번째 LHFIB 입력으로 들어감
     • 업샘플링한 두번째 LHFIB 출력 ($f^2_{sf}$) , 첫번째 LHFIB 출력 ($f^1_{sf}$)은 CAB에서 다중 스케일 특징 포함 정보($f^{1\prime}_{sf}$) 로 출력

2. 업샘플링된 $f^{1\prime}_{sf}$, $f_N$은 CAB에서 융합한 후 ($f^0_{sf}$), 3x3 conv 통과해 채널을 $3s^2$으로 출력 (s : scale factor)

3. Pixel Shuffle을 통해 이미지를 s 배율 만큼 확대

4. LR 이미지을 더하는 것으로 최종 SR 이미지 생성

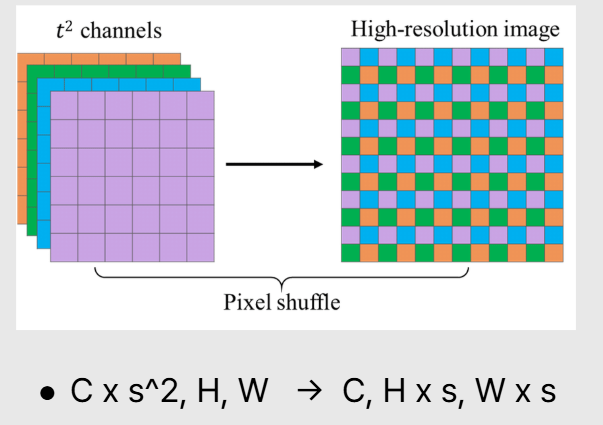

※ Pixel Shuffle

Methods

Spatial-channel attention-based transformer block (SCATB)

• Omni-SR에서는 OSA (Omni-Self Attention) 도입해서 공간 및 채널 차원에서 픽셀 간 상호작용을 동시에 포착
• ML-CrAIST는 OSA, LCB, ESA을 활용해서 SCATB 구성하여 로컬 디테일과 장거리 의존성을 효과적으로 포착

• Omni - Self Attention (OSA) :  기존 Self Attention (공간) + Channel Attention

• Local Convolution Block (LCB) : SE(Squeeze & Excitation) 블럭 추가하여 채널별 특징 가중치 반영 및 문맥 정보 추출

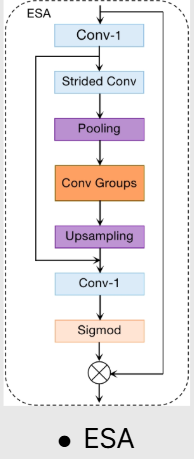

• Enhanced Spatial Attention (ESA) : conv residual block으로 핵심 중요도를 가지는 공간 정보에 집중


SCATB 작동 순서

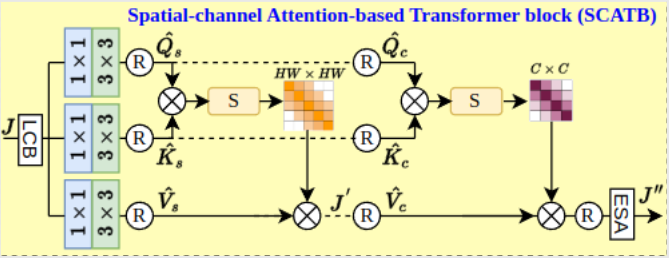

1. 입력 J을 LCB을 통과하여 채널 가중과 로컬 문맥 정보인 $f^l_c$ 생성
2. 1x1 conv와 depth wise 3x3 conv을 통과하여 Q K V (H x W x C)
3. K (C x HW) / Q, V (HW x C) reshape
4. 행렬 곱과 softmax 함수 거쳐서 Spatial attention map (HW x HW) 생성
5. Spatial attention map과 V 행렬곱하여 $J'$ 생성

===============================================================

1. Q, V (C x HW) / K (HW x C) reshape
2. 행렬 곱과 softmax 함수 거쳐서 Channel wise attention map (C x C) 생성
3. Channel wise attention map과 V 행렬곱한 후, ESA 블럭에 들어가 특징을 더욱 정제한 $J''$ 생성

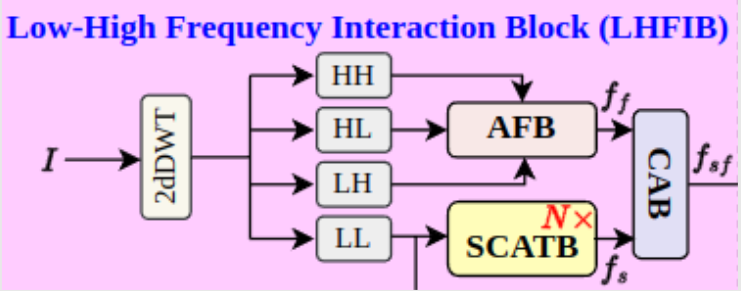

Low-High Frequency Interaction Block (LHFIB)

• 주파수 정보을 사용하기 위해 2D 이산 웨이블릿 변환 (Harr)을 적용
• LR 이미지를 LL, LH, HL, HH 4가지 서브밴드로 분해
• LR 이미지, LL : 공간적 정보 분석
• LH, HL, HH : 고주파 성분 보존, SR에서 고주파 디테일 강화

• 주파수 및 공간 정보 장점 모두 활용하기 위해 LHFIB 블럭 설계
  • 입력 이미지를 2D DWT을 통해 4가지 서브밴드로 분리
  • 고주파 정보 → AFB / 저주파 정보 → SCATB 전달
  • 각 통과된 특징맵들은 CAB에서 Cross attention 수행하여 $f_{sf}$ 생성

Attention - based fusion block (AFB)

• 기존 연구들은 특징맵을 concat, add 방식으로 연결 → 네트워크 표현력을 제한
• 비선형적인 특징 연결하는 방식인 AFB을 사용하여 관련 있는 정보를 식별하고 증폭할 수 있게 설계

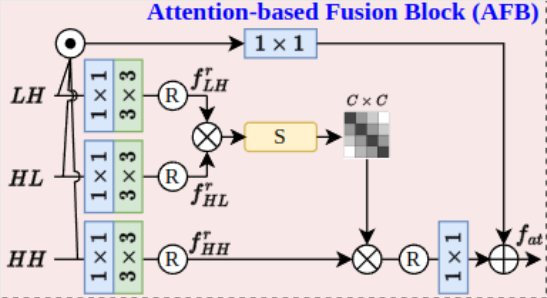

AFB 동작 순서

1. 1x1 conv와 depth wise 3x3 conv을 통과
2. LH, HH (C x HW), HL (HW x C) reshape
3. 행렬 곱과 softmax 함수 거쳐서 attention map fa (C x C) 생성
4. HH과 행렬곱하고 1x1 conv 통과 + LH, HH, HL concat 1x1 conv 통과

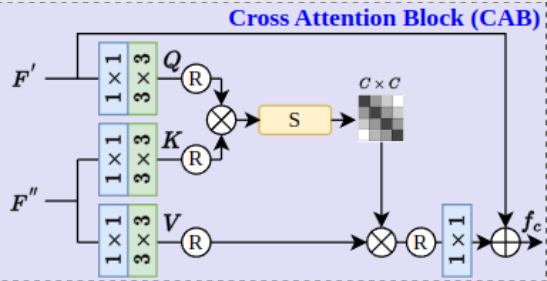

 Cross Attention block (CAB)

• Cross attention을 통해 Q을 구성하는 정보를 V, K을 구성하는 정보에 반영하여 서로 다른 특징 간의 상호작용

• LHFIB에서 사용 : F'이 저주파 특징, F"이 고주파 특징으로 들어가서 cross attiention

• 다중 스케일에서 사용 : F'과 F"가 서로 다른 스케일 정보로 들어가서 cross attention

Loss Function

L1 loss을 사용하여 SR이미지와 HR이미지 간의 차이를 줄이는 방향으로 최적화
M : batch size

Experiments

Implementation Details

• Train Datasets : DIV2K
• SCATB의 개수 (N) : 5
• Light Version (Li) :  conv 채널 수를 64 → 48

Results

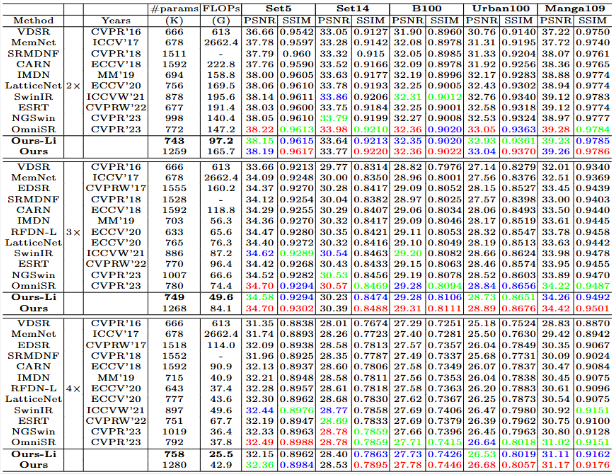

PSNR, SSIM 결과

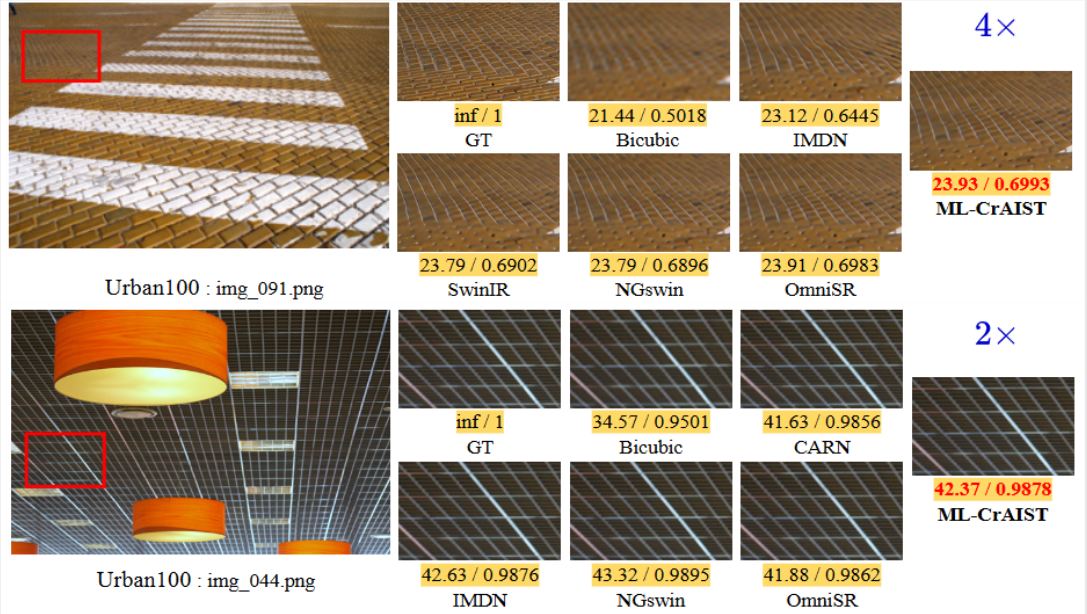

시각적 결과

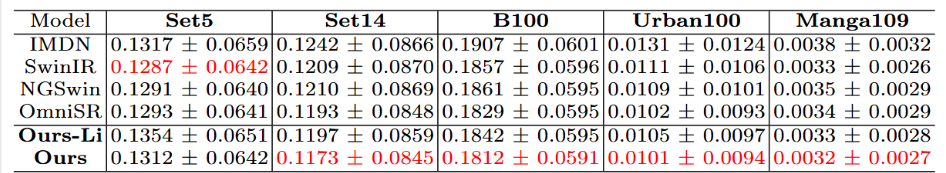

LPIPS 측정 결과표

LPIPS ↓ :  VGG의 중간 layer의 feature값들을 각각 뽑아내서, 2개의 feature가 유사도 측정 낮을수록 더 인지적 품질이 우수함

추론 시간 비교

Ablation Studies

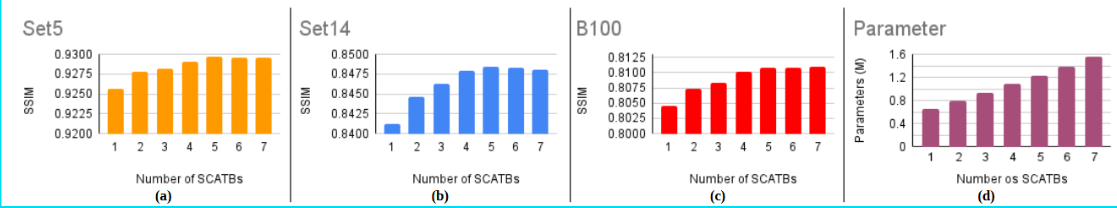

SCATB 개수 변화 실험

개수 증가에 따라 성능 향상 → 5개 이상으로는 비슷한 성능 결과

모듈 소거 실험

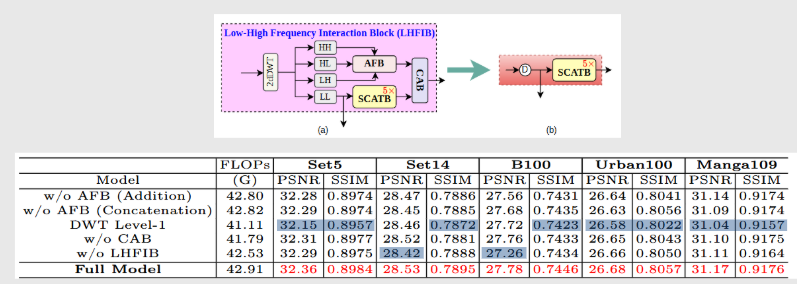

PSNR, SSIM, FLOPs 결과

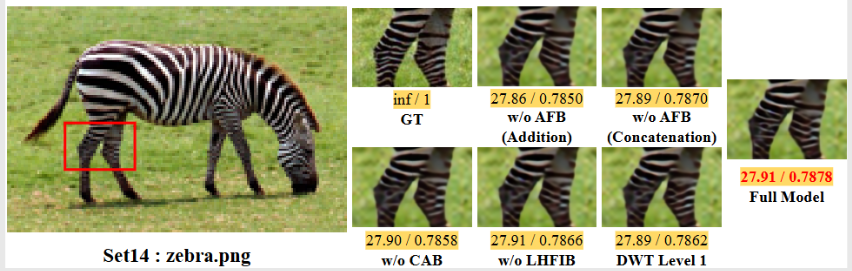

시각적 결과

• Effect of AFB :  feature aggregation 과정에서 AFB 방식이 더 성능 향상에 기여함을 확인
• Effect of multi-scale or multi-level DWT : 2-level 2dDWT와 multi-scale 학습의 중요성
• Effect of CAB : w/o CAB = element wise 덧셈
• Effect of LHFIB : 주파수 정보 사용 시 더 우수하고 모델의 표현 능력을 향상시키기 위해 전역적 의존성을 제공함을 확인

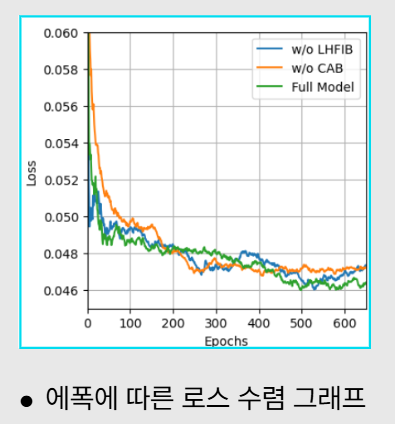

LHFIB, CAB 유무로 에폭에 따른 로스 수렴 그래프

Full Model이 제일 빨리 수렴

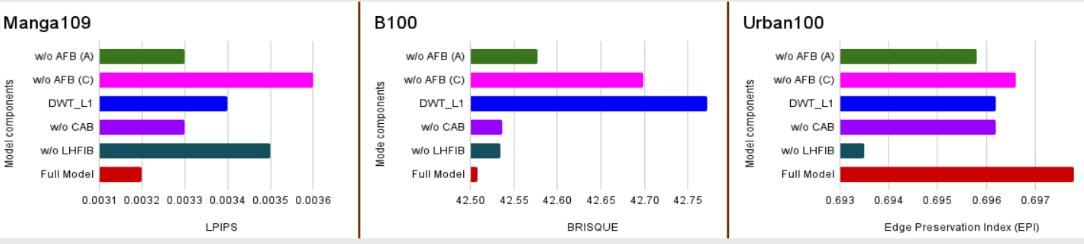

LPIPS, BRISQUE, EPI

• BRISQUE ↓ : No-reference 화질 평가 지표로 낮을수록 우수
• EPI ↑ : Edge Preservation Index로 엣지 보존 정도를 의미

• LPIPS : w/o AFB (concat), w/o LHFIB 순으로 가장 큰 차이를 보임
• BRISQUE : DWT_L1,  w/o AFB (concat) 순으로 가장 큰 차이를 보임
• EPI : w/o LHFIB, w/o AFB (Add) 순으로 가장 큰 차이를 보임

시각적 품질에서는 AFB,  엣지 보존에서는 LHFIB이 가장 큰 영향을 미치는 것을 확인할 수 있음

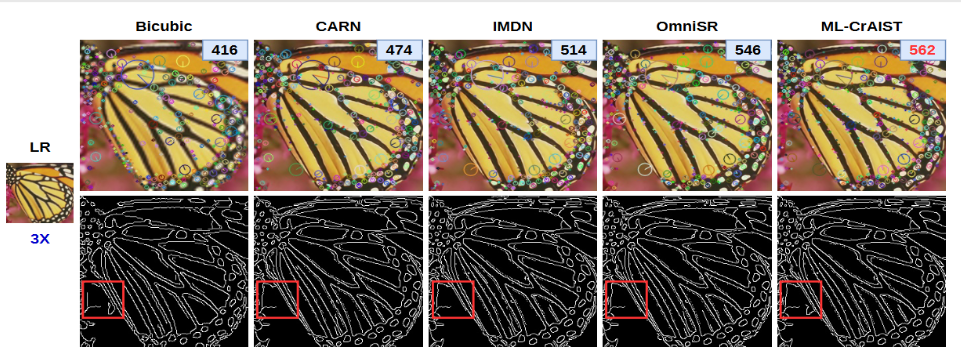

엣지 검출 결과

• 1행 : SIFT 방식으로 특징점 검출 결과
• 2행 : Canny 엣지 검출 결과

타 방법론들에 비해 많은 특징점 검출하고 다른 방법론들은 검출하지 못한 엣지 검출하는 우수함을 보임
