교육과정 참고자료 배포

1~7일차 학습내용 요약본 배포

Static routing 참고자료 배포

IPv6 라우팅 관련 내용

• 설정 방법
• IPv6 관련 명령어 정리

---

Static Routing 명령어

정적 라우팅 목록만 보는 명령어

show ip route static

• 해당 명령어를 입력하면 정적 라우팅된 포트와 IP주소만 출력

---

실습

토폴로지 & 시나리오 구상 및 실제 장비로 구현

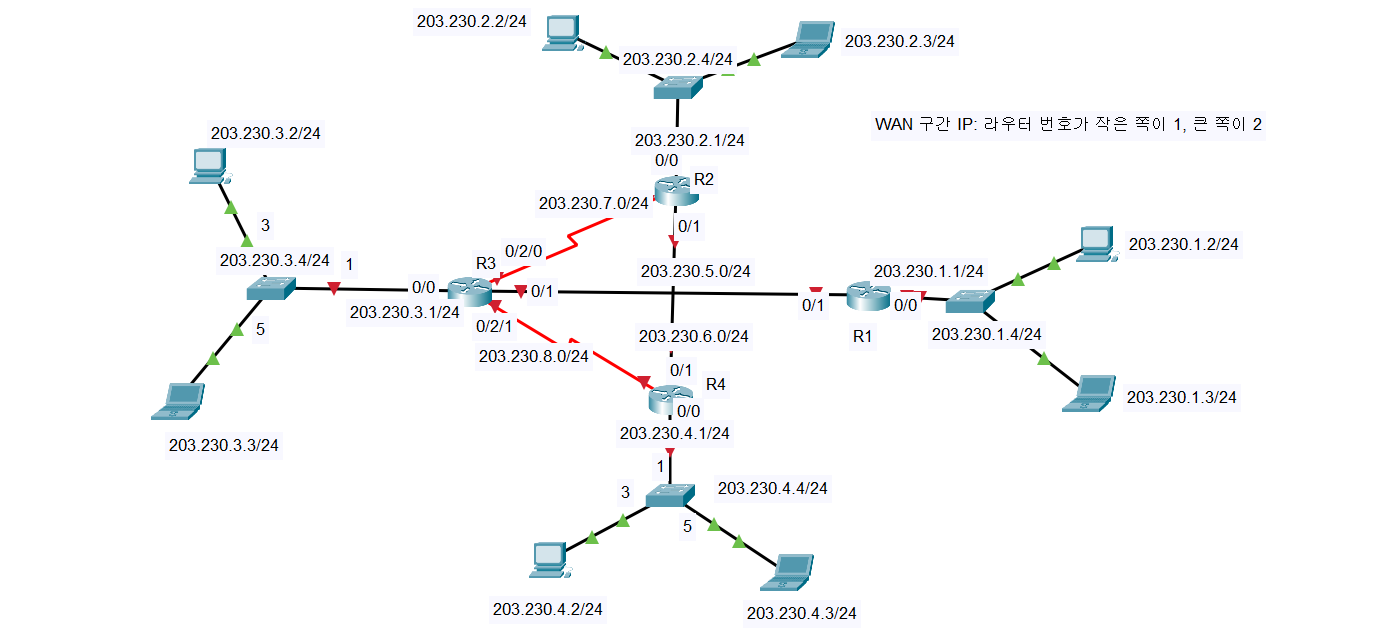

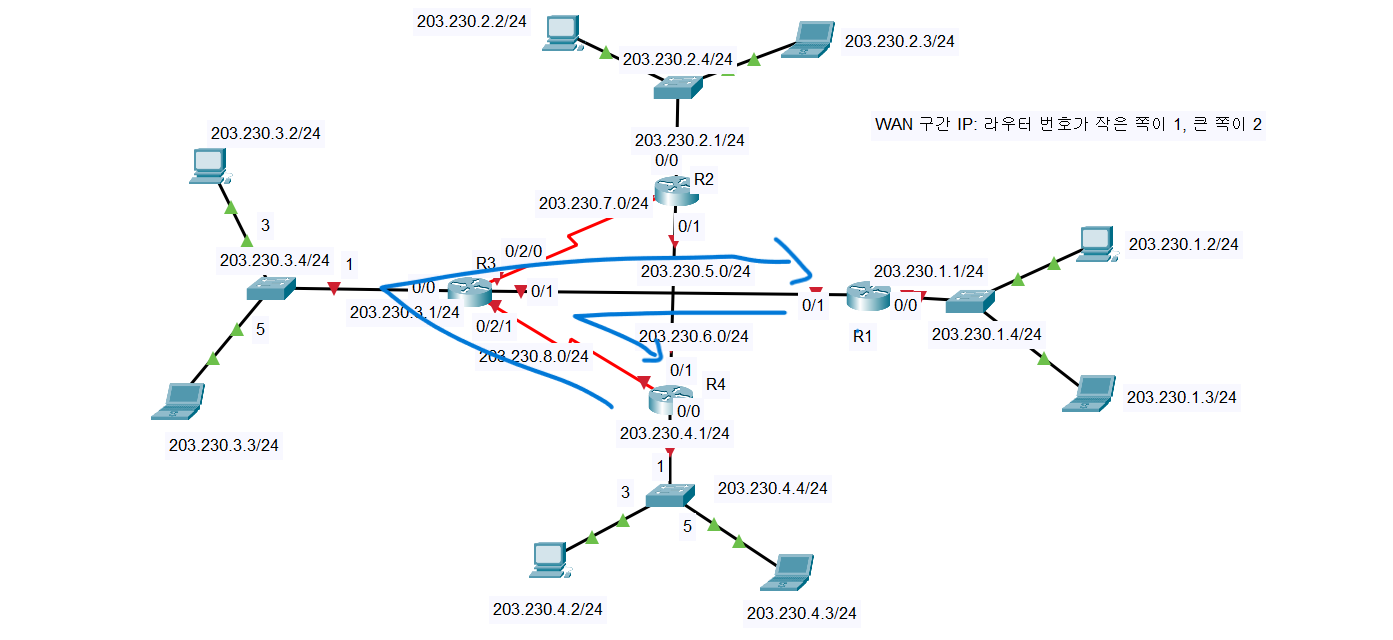

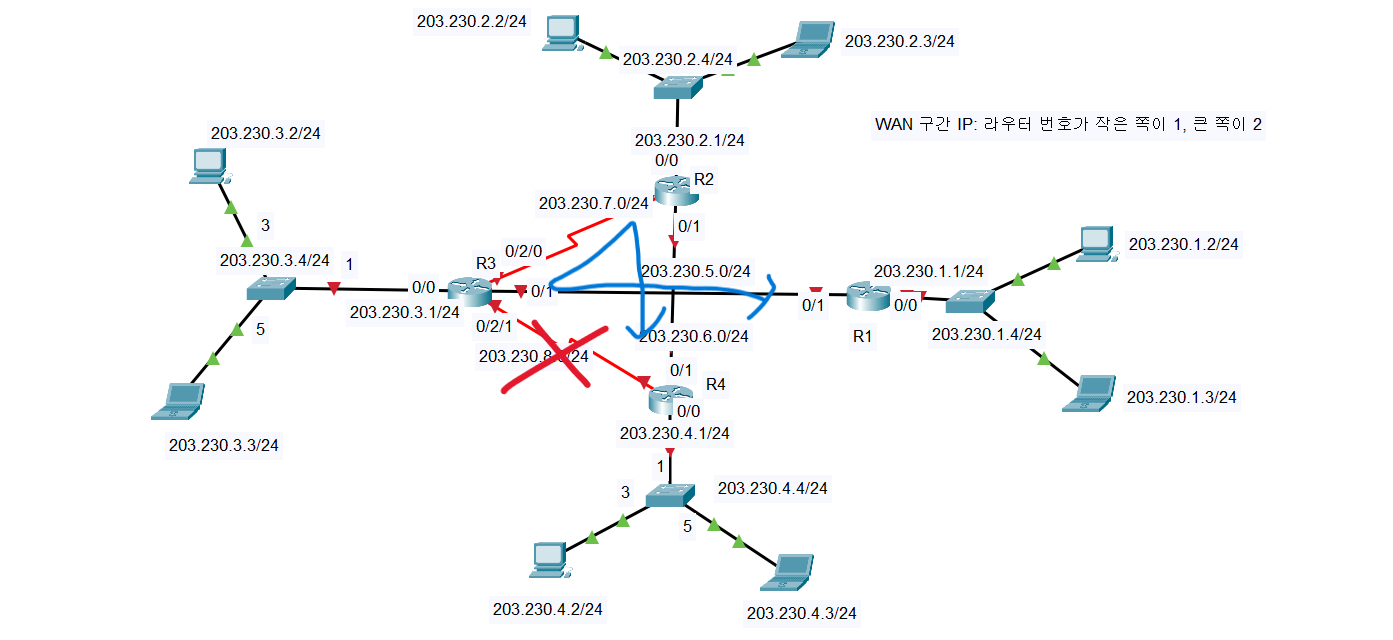

토폴로지

정상 시나리오

• R1에서 출발한 패킷이 R3->R4를 거쳐 4.0 대역 장비와 통신
• R4에서 출발한 패킷이 R3->R1을 거쳐 1.0 대역 장비와 통신

라우터 경로 이중화 확인 시나리오

• R1에서 출발한 패킷이 R3->R2->R4를 거쳐 4.0 대역 장비와 통신
• R4에서 출발한 패킷이 R3->R2->R1을 거쳐 1.0 대역 장비와 통신

전반적인 시나리오 설명

• 각 PC와 Laptop은 Router로부터 DHCP 형태로 IP를 할당받음
• 스위치는 vlan을 통해 IP를 할당받음
• 라우터와 스위치 모두 ssh를 설정하고, user와 admin 계정 설정
• DCE가 연결되는 포트에서 clock rate는 64000으로 설정

---

장비 설정

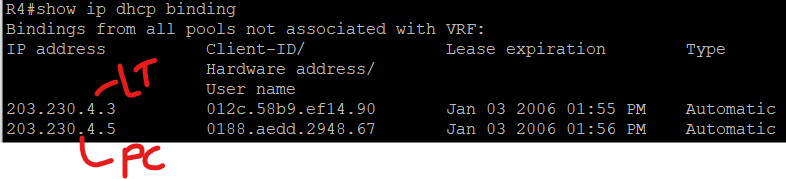

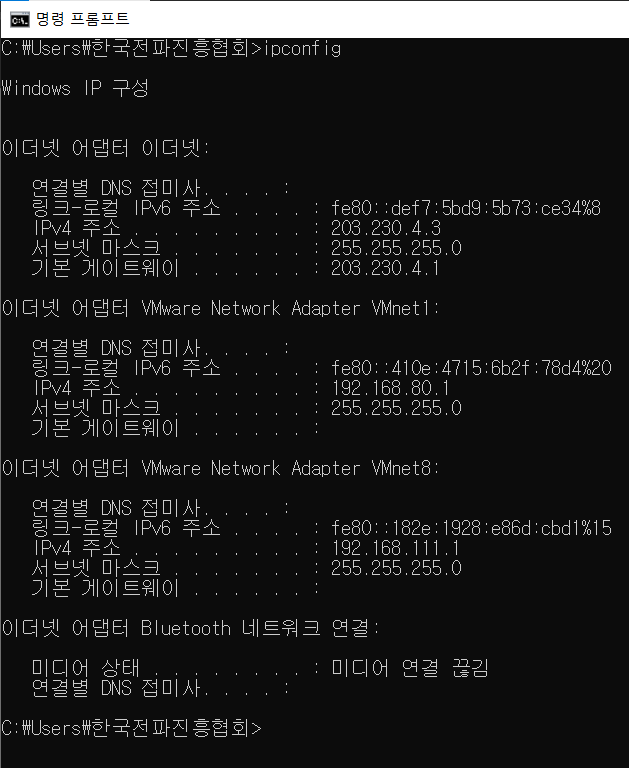

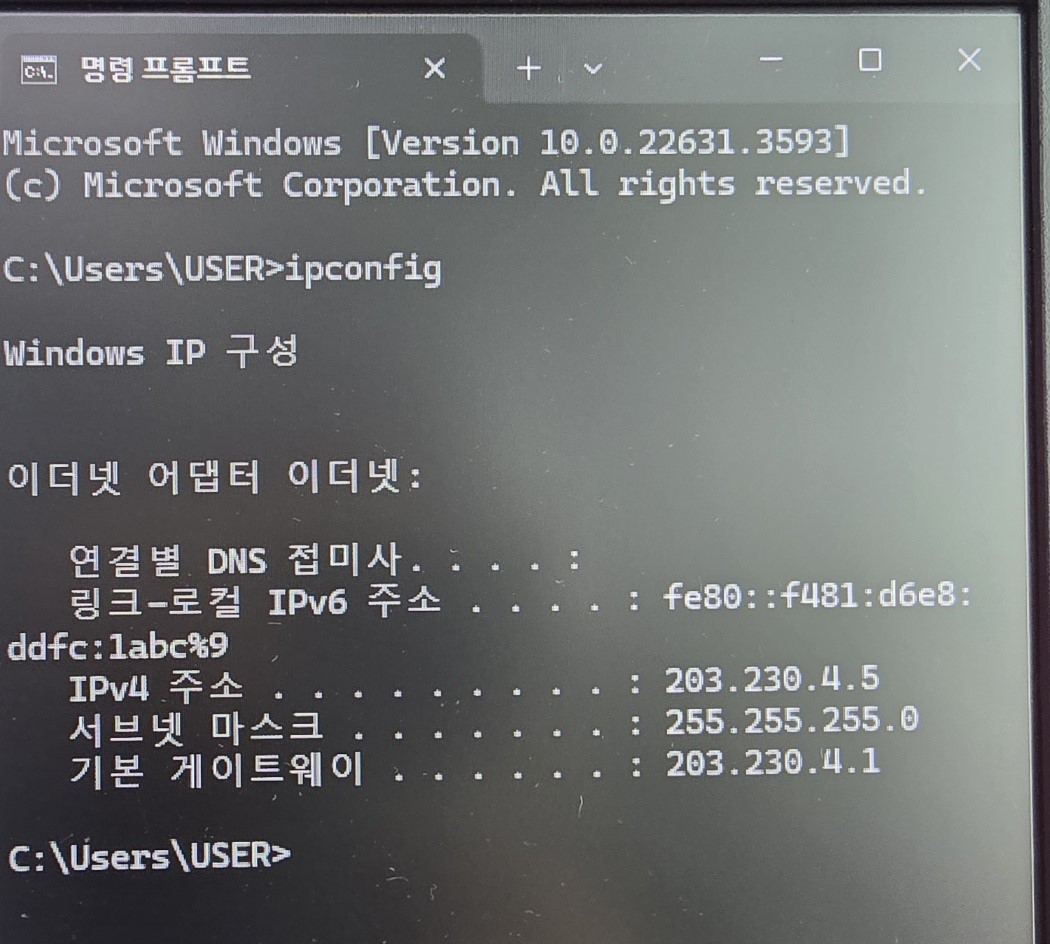

PC와 Laptop IP 할당 확인

• DHCP를 통해 IP를 할당받은 모습
  • 접두사를 203.230.4.0 형태를 유지한 채로 할당하도록 자체 설정

---

스위치 설정

• hostname 설정

• 스위치 vlan 포트로 IP 할당 및 shutdown 해제

• 관리자 모드 접속 PW 설정

• local login 설정

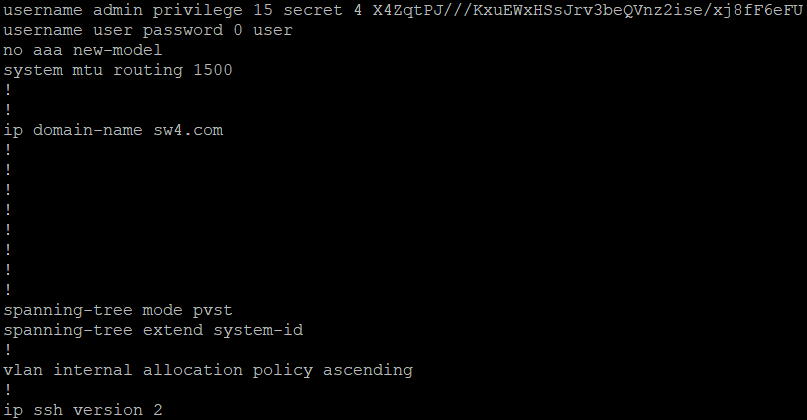

• 스위치 ssh 설정 및 admin / user 계정 생성
  • admin 계정은 privilege level 15 설정 및 password 암호화
  • user 계정은 privilege level 1 설정 및 password 암호화 X

---

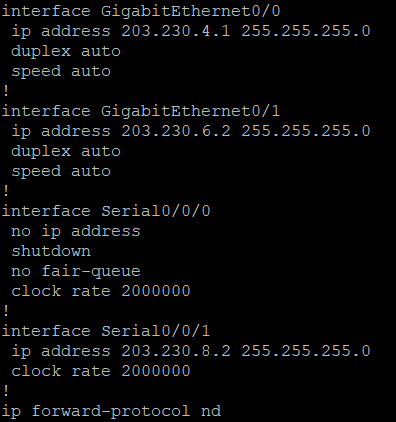

라우터 설정

• hostname 설정

• 라우터 port IP 할당 및 shutdown 해제

• 관리자 모드 접속 비밀번호 설정

• local login 설정

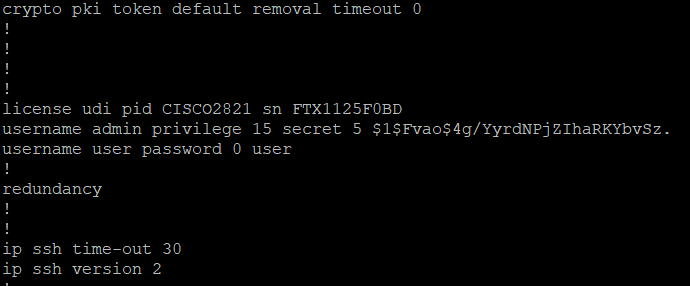

• 라우터 ssh 설정 및 admin / user 계정 생성
  • admin 계정은 privilege level 15 설정 및 password 암호화
  • user 계정은 privilege level 1 설정 및 password 암호화 X
  • 라우터의 ssh time out 시간은 30초

• DCE 포트의 clock rate 64000 설정

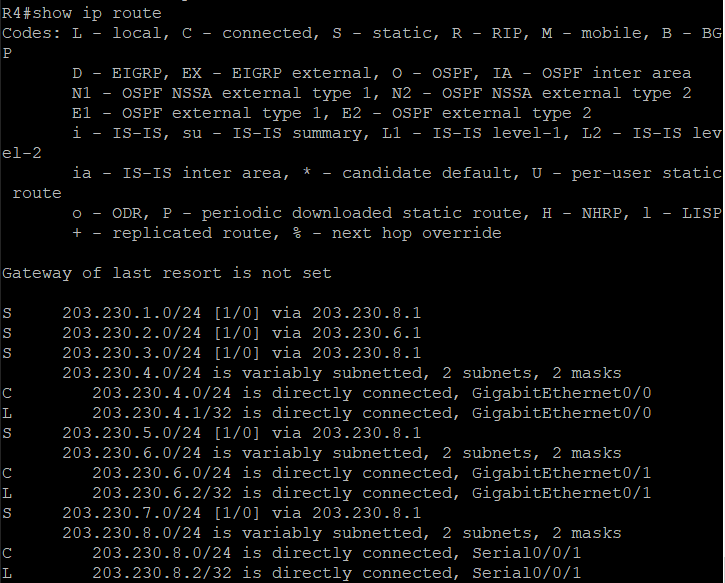

• Static Routing을 통해 라우팅 테이블 생성

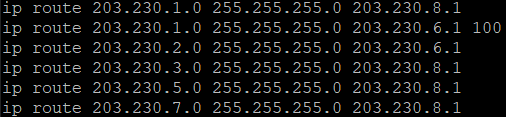

• 시나리오에 따라 Advanced Static Routing 실행

• 라우터 DHCP 설정

• 라우터로부터 DHCP를 통해 PC와 Laptop IP 할당

---

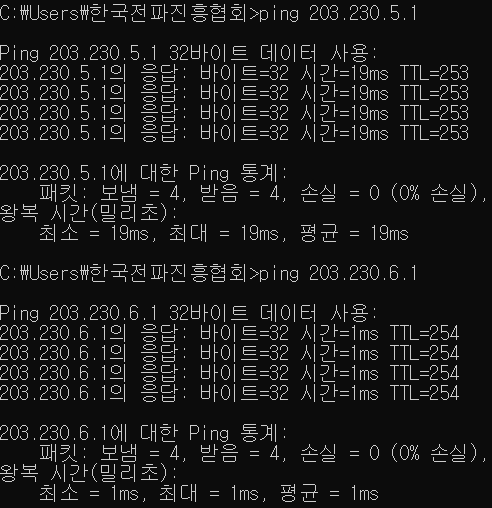

LAN 영역 기기로의 Ping 결과

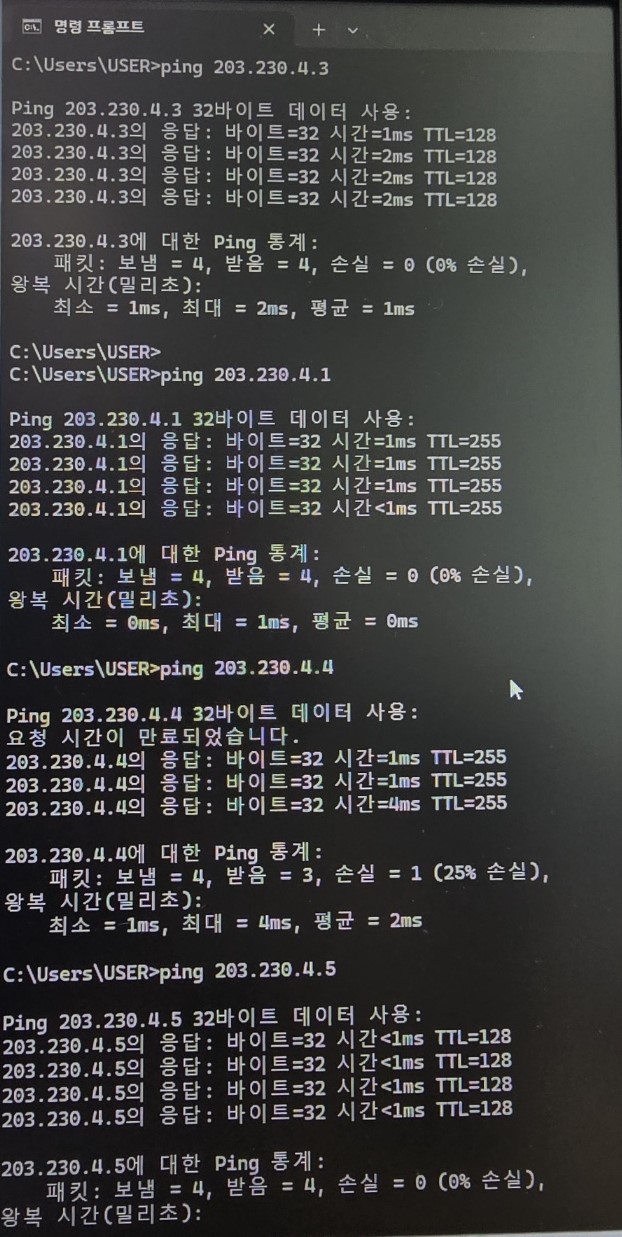

• Laptop에서 LAN 영역에 있는 기기로의 Ping 결과
  • 전송과 응답이 잘 이루어짐

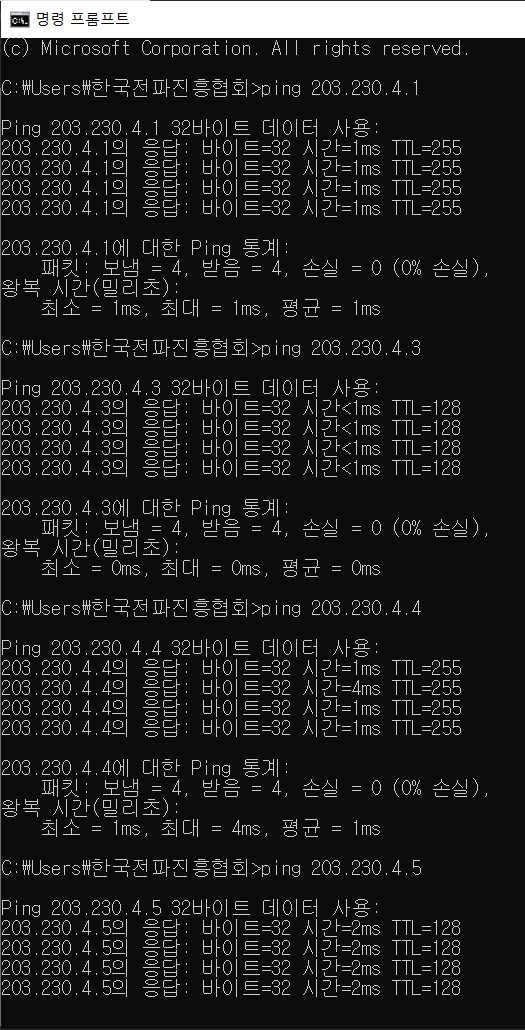

• PC에서 LAN 영역에 있는 기기로의 Ping 결과
  • 전송과 응답이 잘 이루어짐

---

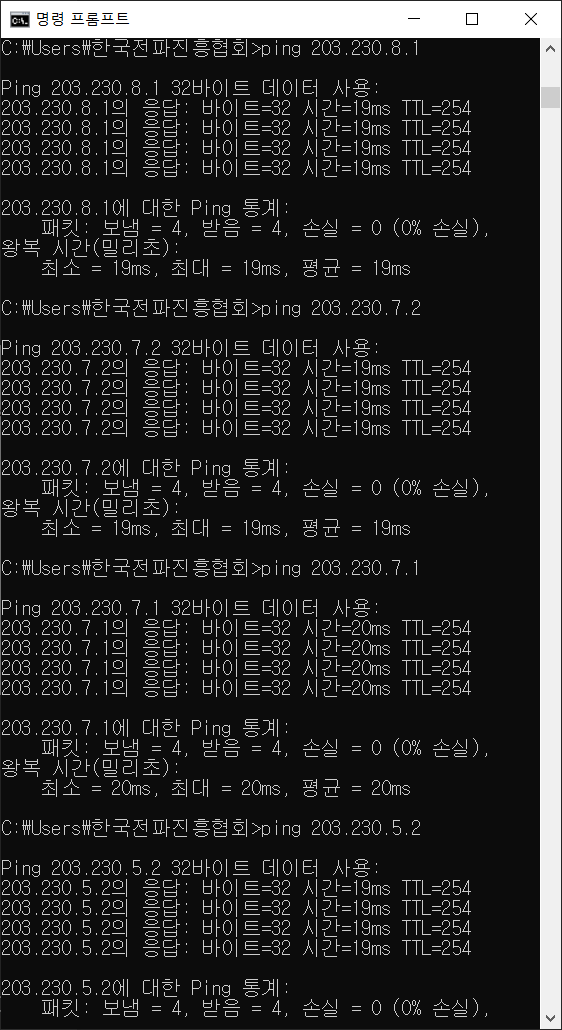

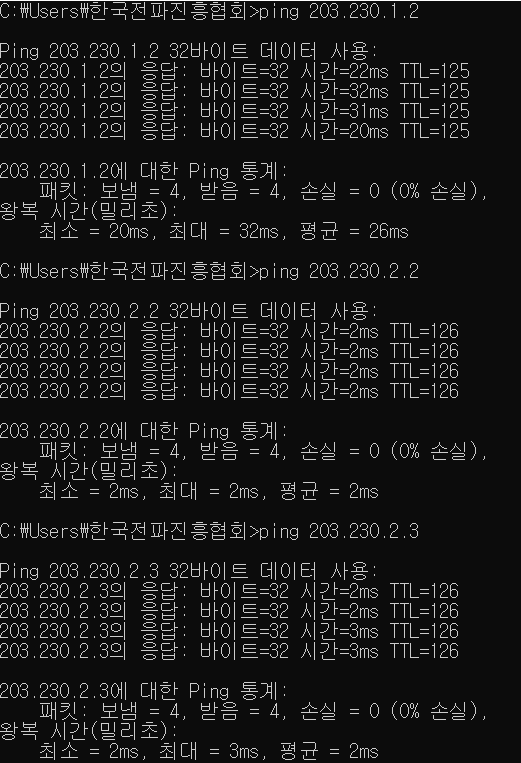

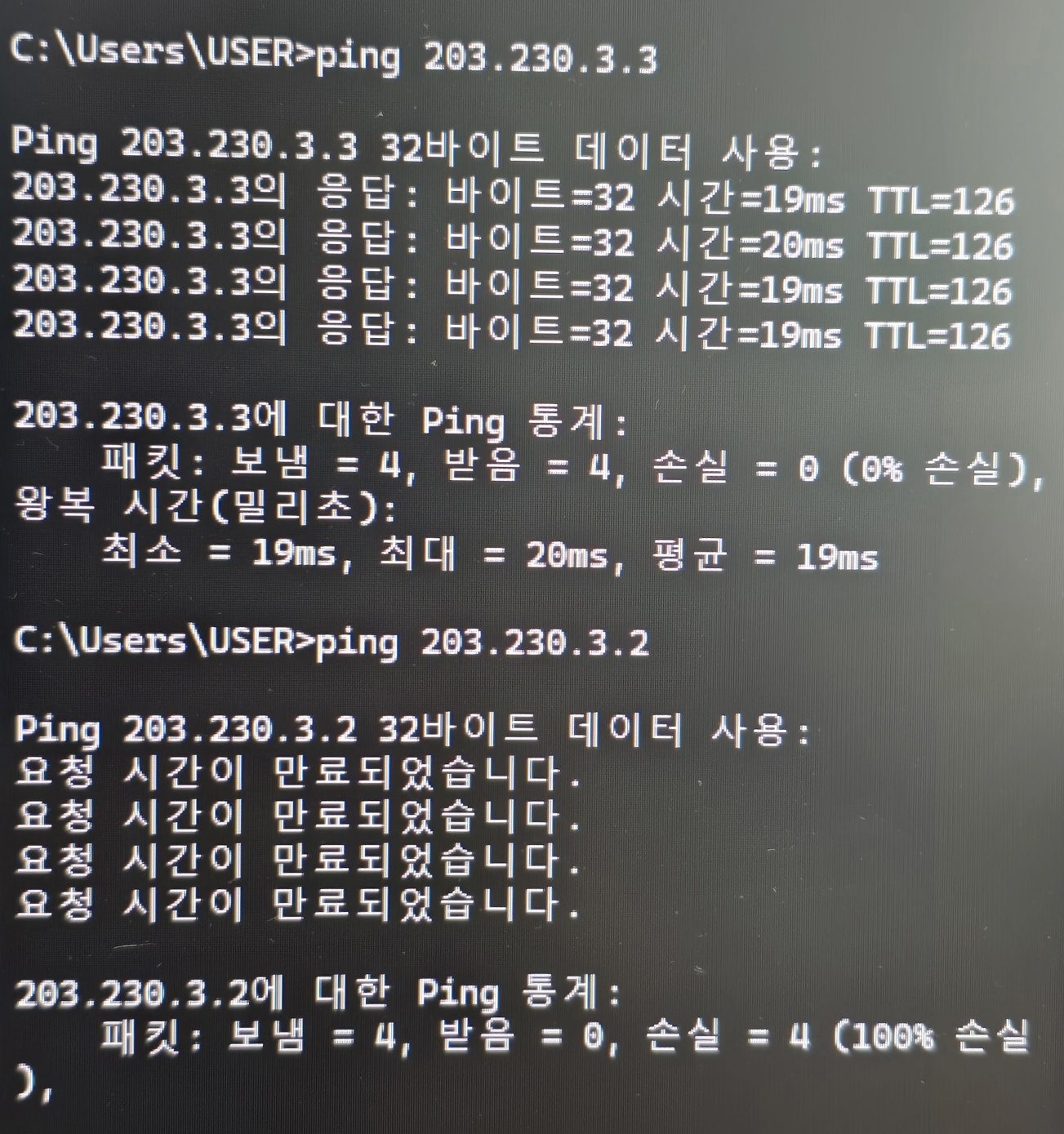

WAN 영역과 다른 네트워크 기기로의 Ping 결과

• WAN 영역과 다른 네트워크 영역에 있는 기기로의 ping 결과
  • 전송과 응답이 잘 이루어짐

---

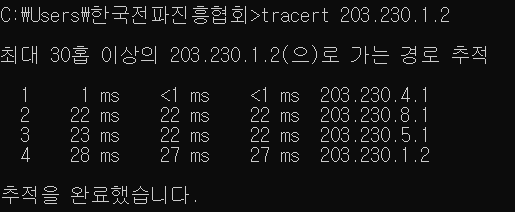

기존 시나리오에서의 Tracert 결과

• 기본적으로 설정한 경로에 따라 패킷이 이동하는 것을 확인

---

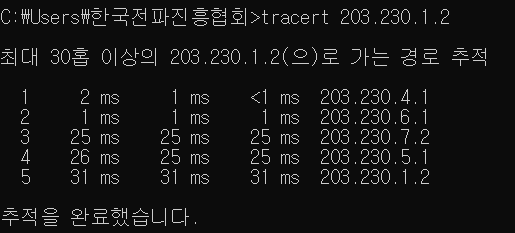

특수 시나리오에서의 Tracert 결과

• R3와 R4간 통신이 통하는 포트를 shutdown 했을 때, Advanced Static Routing 경로를 따라 패킷이 잘 이동하는 것을 확인

---

실습 소감

• 팀원과의 소통이 정말 중요함
  • 시나리오 진행 과정에 대해서 팀원들과 이해한 내용이 달랐음
• 라우터 DHCP 설정 추가 학습 필요
• ssh 설정 추가 학습 필요 (순서가 아직 헷갈림)
