입출력 장치와 장치 컨트롤러, 장치 드라이버 개요 🚀
1. 입출력 장치란?
- 입출력 장치 (I/O Device):
- 컴퓨터 내부와 외부 정보를 주고받는 장치
- 입력 장치: 마우스, 키보드, 스캐너, 조이스틱 등
- 출력 장치: 모니터, 스피커, 프린터 등
- 보조기억장치도 입출력 장치에 포함됨 (HDD, SSD, USB 등)
2. CPU와 입출력 장치 간 데이터 교환의 어려움
입출력 장치는 CPU 및 메모리보다 다루기 어려움. 그 이유는?

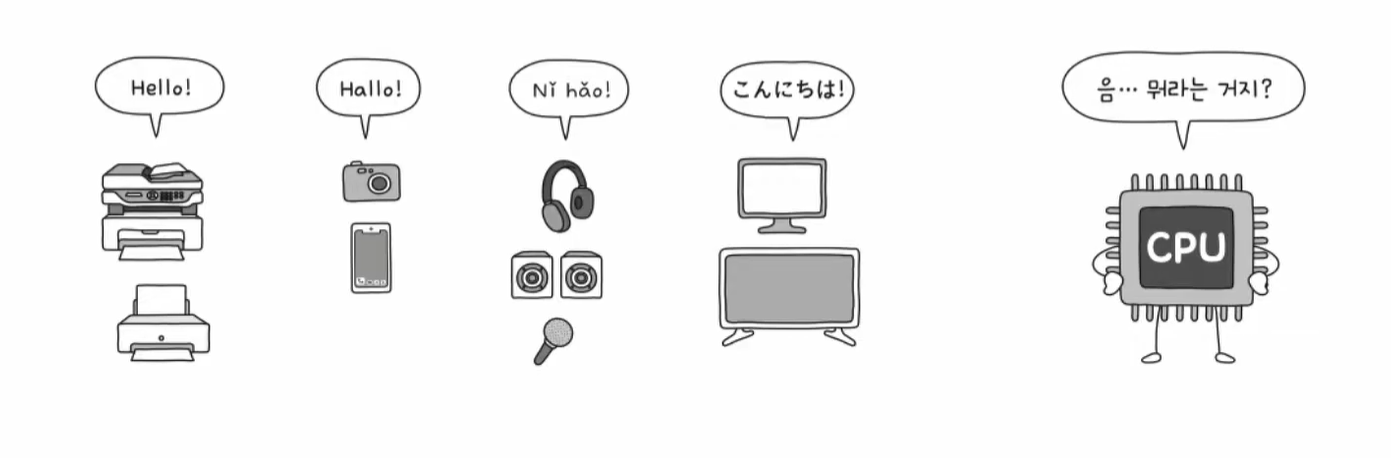

🔹 (1) 다양한 입출력 장치의 존재
- 수많은 종류의 장치 (마우스, 키보드, 모니터, 프린터, 스피커 등)
- 제조사별, 모델별로 다른 데이터 전송 형식과 속도
- CPU가 모든 장치의 동작을 직접 제어하기 어려움
→ 규격화가 어렵다.

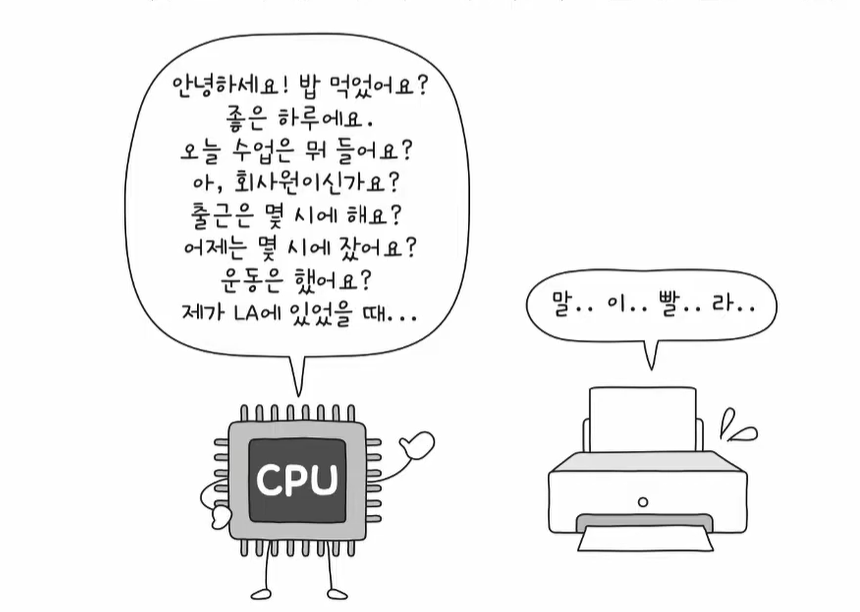

🔹 (2) CPU와 입출력 장치 간의 전송률 차이
- CPU & 메모리 → 전송 속도 매우 빠름 (나노초 단위)
- 입출력 장치 → 전송 속도 상대적으로 느림
- 속도 차이 때문에 데이터 처리 시 병목현상 발생 가능
- 해결책: 장치 컨트롤러(Buffering), 장치 드라이버

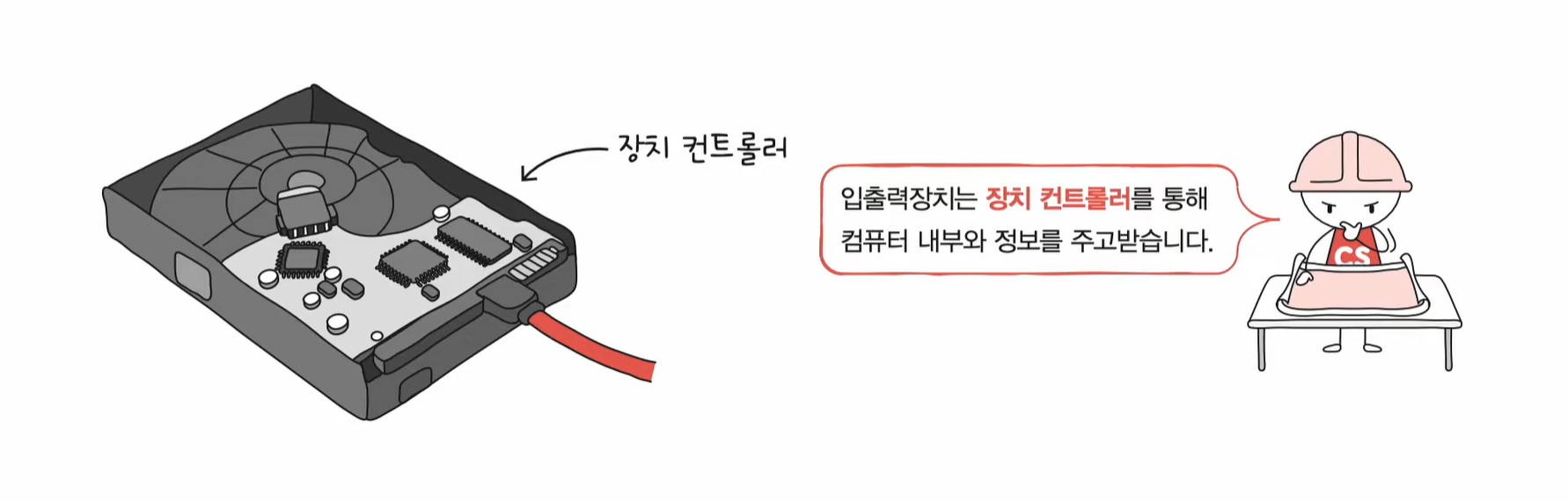

3. 장치 컨트롤러 (Device Controller)
- 하드웨어 장치 (컴퓨터 내부에 위치)
- CPU & 입출력 장치 간의 데이터 전송을 중개하는 역할.
- 각 입출력 장치는 하나 이상의 장치 컨트롤러와 연결됨.
🔹 장치 컨트롤러의 주요 기능
| 기능 | 설명 |
|---|---|
| (1) CPU와 입출력 장치 간 통신 중개 | 장치의 데이터 형식을 변환 & 규격화 |
| (2) 오류 검출 | 장치의 정상 동작 여부 감지 |
| (3) 데이터 버퍼링 | 속도 차이를 줄이기 위해 데이터를 임시 저장 (버퍼) |

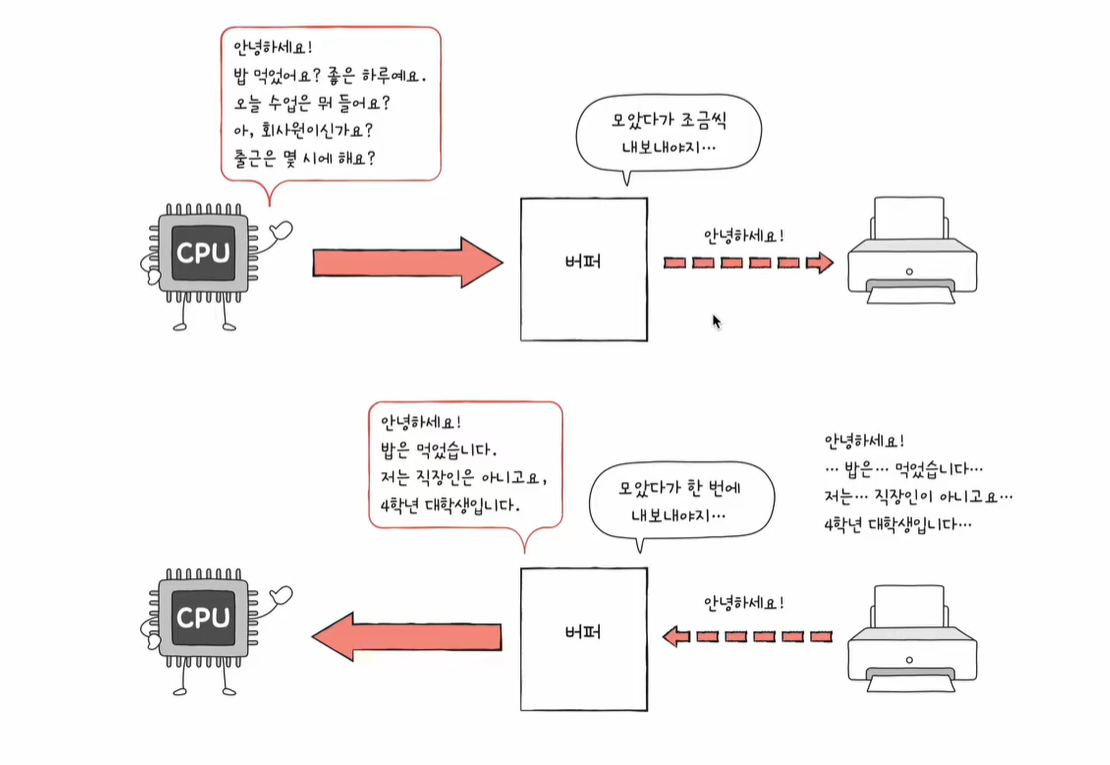

4. 데이터 버퍼링 (Buffering)
- 버퍼(Buffer):
- CPU ↔ 입출력 장치 간 전송률 차이를 보완하는 임시 저장 공간.
- 작동 원리:
- CPU가 빠르게 데이터를 보내도 버퍼에 저장 → 느린 장치가 천천히 가져감.
- 반대로, 느린 장치가 데이터를 전송할 때도 버퍼를 통해 CPU가 기다리지 않고 처리 가능.
예제:
- 온라인 동영상 스트리밍에서 동영상이 버퍼링될 때, 미리 데이터를 받아놓고 재생하는 원리.

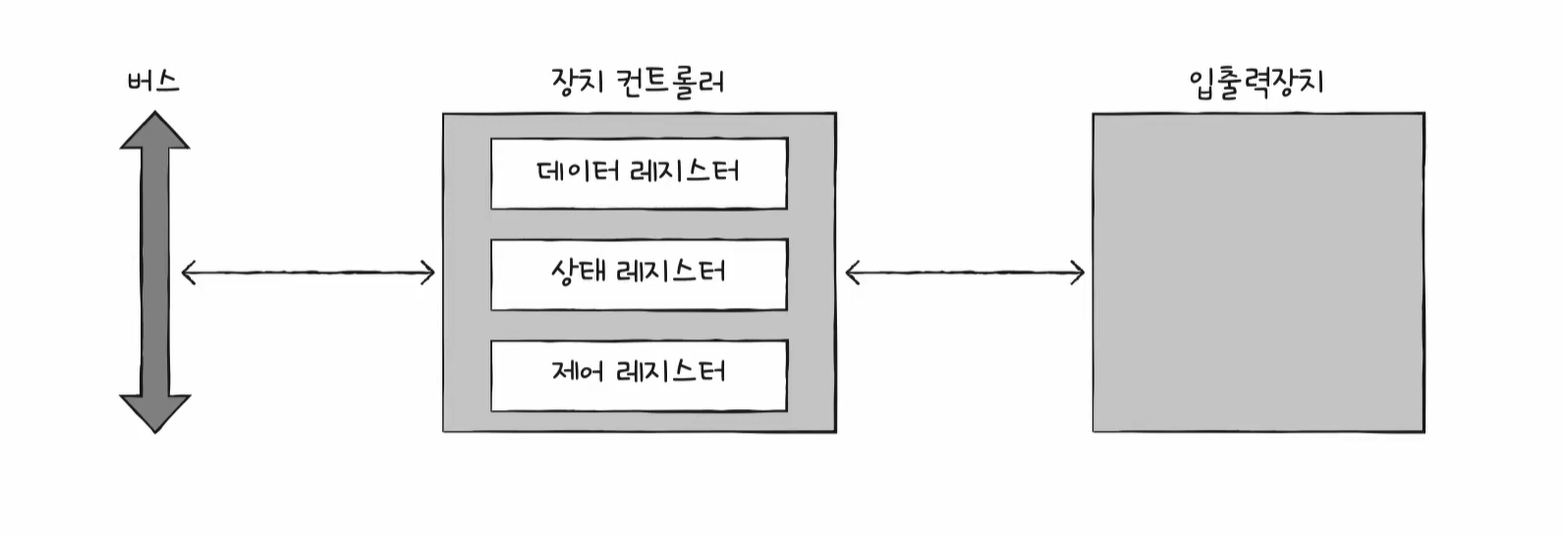

5. 장치 컨트롤러의 구조
🔹 주요 레지스터
| 레지스터 | 기능 |
|---|---|
| 데이터 레지스터 (Data Register) | CPU ↔ 장치 간 데이터 저장 |
| 상태 레지스터 (Status Register) | 장치의 상태 정보 저장 (준비 완료, 오류 여부 등) |
| 제어 레지스터 (Control Register) | 장치의 동작을 제어하는 명령 저장 |
🔹 장치 컨트롤러의 동작 과정
1️⃣ CPU가 입출력 명령을 장치 컨트롤러에 전달
2️⃣ 장치 컨트롤러는 명령을 해석하여 입출력 장치에 전달
3️⃣ 입출력 장치에서 데이터를 보내면, 컨트롤러가 이를 CPU로 전달
4️⃣ 장치의 상태 정보(작업 완료, 오류 등)를 상태 레지스터에 저장

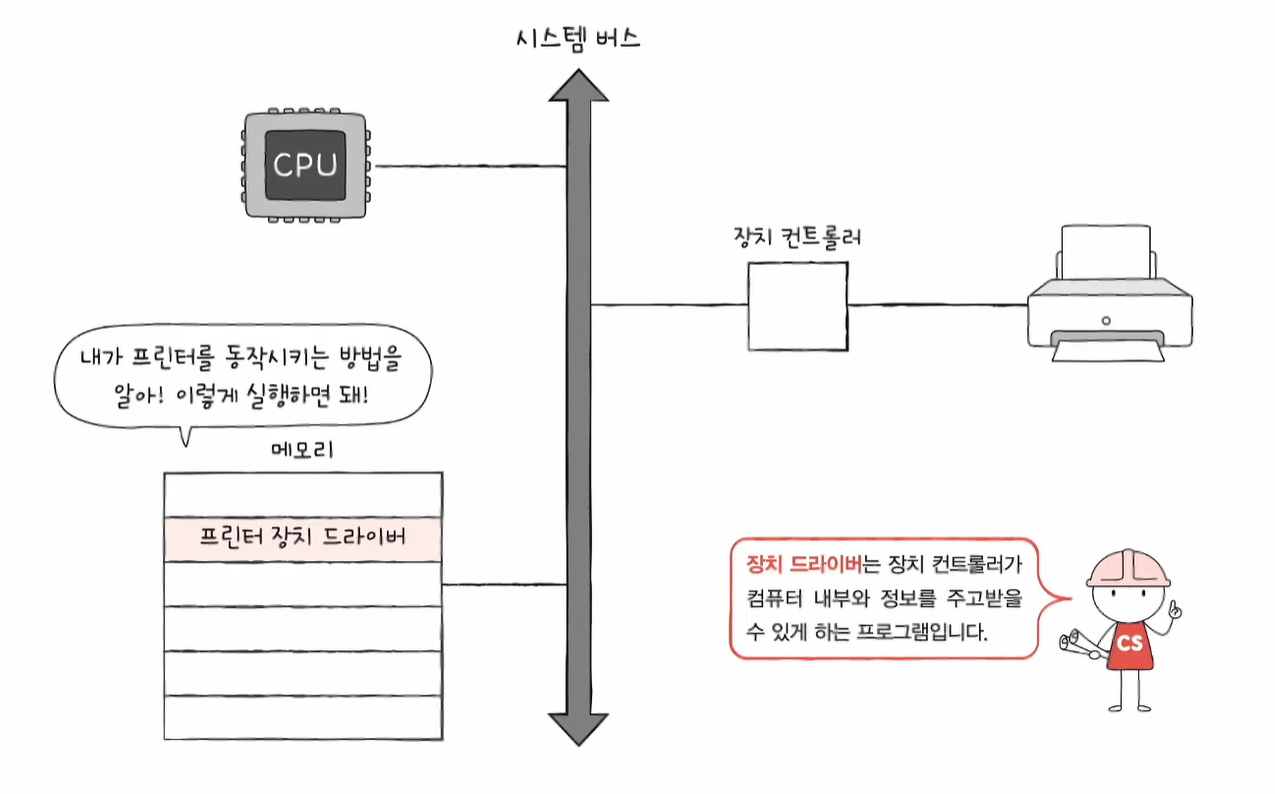

6. 장치 드라이버 (Device Driver)
- 소프트웨어 프로그램
- CPU & 장치 컨트롤러 간의 통신을 담당
- 운영체제가 장치 컨트롤러를 인식하고 동작시키도록 지원
- 장치의 명령을 OS에서 해석 가능하게 변환
🔹 장치 드라이버의 역할
| 기능 | 설명 |
|---|---|
| (1) 장치 컨트롤러 감지 및 제어 | CPU가 직접 장치를 조작할 필요 없이 드라이버가 대신 처리 |
| (2) OS와 장치 간의 인터페이스 제공 | OS가 장치를 인식하고 명령을 내릴 수 있도록 지원 |
| (3) 하드웨어에 최적화된 동작 수행 | 각 장치에 맞는 제어 코드 실행 |
7. 장치 드라이버의 예시
🔹 프린터 드라이버 예시
1️⃣ 사용자가 컴퓨터에 프린터를 연결
2️⃣ OS가 프린터를 인식하지만, 프린터의 제어 방법을 모름
3️⃣ 프린터 드라이버가 설치되면 OS가 프린터의 제어법을 학습
4️⃣ 이후부터 사용자는 OS를 통해 프린터를 사용할 수 있음
📌 만약 드라이버가 없으면?
- OS가 장치를 인식하지 못하고 사용할 수 없음.
- 새로운 장치를 사용할 때 드라이버 설치가 필요한 이유.
8. 장치 컨트롤러 vs 장치 드라이버
| 항목 | 장치 컨트롤러 | 장치 드라이버 |
|---|---|---|
| 정의 | 하드웨어 | 소프트웨어 |
| 역할 | CPU와 입출력 장치 간 데이터 전달 | 장치 컨트롤러를 동작시키는 프로그램 |
| 위치 | 장치 내부 | OS 내부 |
| 필요성 | 모든 입출력 장치에 필요 | 특정 장치를 OS에서 사용하려면 필요 |
9. 입출력 장치 동작의 전체 흐름
1️⃣ 사용자가 입출력 장치를 연결
2️⃣ OS가 장치 드라이버를 통해 컨트롤러를 감지
3️⃣ 장치 컨트롤러가 CPU와 입출력 장치 간 데이터 주고받음
4️⃣ 데이터는 버퍼를 통해 전송 속도를 맞춤
5️⃣ OS가 장치의 상태를 확인하고 최적의 동작 수행
10. 결론
- 입출력 장치: 컴퓨터 외부와 연결된 장치 (마우스, 키보드, 모니터, 프린터 등)
- 장치 컨트롤러: 하드웨어로, CPU ↔ 입출력 장치 간 데이터 전달 중개
- 장치 드라이버: 소프트웨어로, OS가 장치를 인식하고 동작하도록 지원
- 데이터 버퍼링: 전송 속도 차이를 줄이기 위한 임시 저장소
- 운영체제(OS): 장치 드라이버를 실행하고, 입출력 장치와의 통신을 관리
👉 핵심 개념 정리
컴퓨터에서 입출력 장치와 CPU가 원활히 통신하려면, 장치 컨트롤러(하드웨어)와 장치 드라이버(소프트웨어)가 필수적으로 필요하다! 🚀
이제 다음 강의에서는 입출력 장치와 CPU가 데이터를 주고받는 구체적인 과정을 살펴보게 됩니다! 💡
