TCP/IP 프로토콜 스택 분석 및 데이터 전송 과정
네트워크 통신에서 TCP/IP 프로토콜 스택은 중요한 역할을 하며, 데이터가 어떻게 전송되고 처리되는지를 이해하는 것이 필수적입니다. 이번 글에서는 TCP/IP 프로토콜 스택의 각 계층별 역할과 데이터가 실제로 전송되는 과정을 자세히 살펴보겠습니다.
📌 TCP/IP 프로토콜 스택 개요
TCP/IP는 인터넷과 대부분의 네트워크에서 사용하는 핵심 프로토콜입니다. 이 프로토콜은 4계층 구조로 이루어져 있으며, 각각의 계층이 담당하는 역할이 있습니다.
🔹 TCP/IP 계층별 역할
1️⃣ 애플리케이션 계층 (Application Layer)
- 사용자가 직접 접하는 계층으로, 애플리케이션과 네트워크 서비스 간의 인터페이스 역할
- 주요 프로토콜: HTTP(웹 통신), SMTP(메일 전송), FTP(파일 전송), DNS(도메인 변환)
- 주요 기능: 데이터 형식 변환, 암호화, 압축 등
2️⃣ 전송 계층 (Transport Layer)
- 애플리케이션 간 신뢰성 있는 데이터 전송 담당
- 주요 프로토콜:
- TCP (Transmission Control Protocol): 연결 지향적이며 신뢰성을 보장 (예: 웹 브라우징, 이메일)
- UDP (User Datagram Protocol): 빠른 전송이 중요하지만 신뢰성이 낮아도 되는 경우 사용 (예: 스트리밍, 게임)
- 주요 기능: 패킷 분할 및 재조립, 흐름 제어, 오류 제어
3️⃣ 인터넷 계층 (Internet Layer)
- 패킷의 논리적 주소 지정과 최적의 경로 설정(라우팅) 담당
- 주요 프로토콜:
- IP (Internet Protocol): 데이터 패킷의 목적지 주소 지정
- ICMP (Internet Control Message Protocol): 네트워크 상태 확인 (예: ping 명령어)
- ARP (Address Resolution Protocol): IP 주소를 MAC 주소로 변환
- 주요 기능: 패킷 전달, 경로 선택
4️⃣ 네트워크 액세스 계층 (Network Access Layer)
- 실제 물리적 네트워크와 연결되는 계층
- 주요 프로토콜: Ethernet, Wi-Fi, PPP
- 주요 기능: 데이터 링크 관리, 오류 감지 및 수정, MAC 주소 기반 전송
📌 TCP/IP 데이터 전송 과정
데이터가 한 컴퓨터에서 다른 컴퓨터로 이동할 때, TCP/IP 계층별로 어떻게 처리되는지 알아보겠습니다.
✅ 예제: 웹사이트 접속 (HTTP 요청 과정)
💡 사용자가 웹 브라우저에서 www.example.com을 입력하고 접속하는 과정
- 애플리케이션 계층: 사용자가 브라우저에서 URL을 입력하면 HTTP 프로토콜이 웹 서버에 요청을 생성
- 전송 계층: HTTP 요청을 TCP 패킷으로 변환하고, 포트 번호(예: 80번 포트)를 설정
- 인터넷 계층: TCP 패킷을 IP 패킷으로 감싸 목적지 IP 주소를 포함
- 네트워크 액세스 계층: IP 패킷을 이더넷 프레임으로 감싸 네트워크를 통해 전송
- 네트워크를 통해 데이터 이동: 여러 라우터를 거쳐 목적지 서버로 도착
- 역순으로 데이터 해석: 목적지 서버에서 계층을 거꾸로 올라가면서 원본 HTTP 요청을 복원
🎨 데이터 전송 과정 그림
[사용자 입력] → [애플리케이션 계층 (HTTP)] → [전송 계층 (TCP)] → [인터넷 계층 (IP)] → [네트워크 액세스 계층 (이더넷/Wi-Fi)] → [네트워크 전송] → [목적지 서버]📌 OSI 7계층과 상세 분석
OSI 7계층 모델은 네트워크 통신을 더 세분화하여 이해할 수 있도록 설계되었습니다. 각 계층별 역할을 깊이 있게 살펴보겠습니다.
🔹 OSI 7계층 모델
1️⃣ 물리 계층 (Physical Layer)
네트워크 하드웨어와 전기 신호, 광 신호 등 물리적인 연결 담당
주요 기능: 케이블, 무선 신호, 리피터, 허브 등 물리적 매체 관리
2️⃣ 데이터 링크 계층 (Data Link Layer)
물리 계층을 통해 전달된 데이터를 프레임 단위로 관리
MAC(Media Access Control) 주소를 이용한 통신 수행
주요 기능: 오류 검출 및 수정, 프레임 동기화, 흐름 제어
3️⃣ 네트워크 계층 (Network Layer)
데이터를 목적지까지 최적의 경로로 전달
주요 프로토콜: IP, ICMP, OSPF, BGP
주요 기능: 논리적 주소(IP 주소) 할당, 패킷 라우팅
4️⃣ 전송 계층 (Transport Layer)
데이터의 신뢰성을 보장하며, 애플리케이션 계층과 네트워크 계층을 연결
주요 프로토콜: TCP, UDP
주요 기능: 오류 검출, 흐름 제어, 패킷 분할 및 재조립
5️⃣ 세션 계층 (Session Layer)
통신 세션(연결) 관리, 세션 시작 및 종료, 동기화 기능 제공
주요 기능: 로그인, 인증, 세션 유지 및 복구
6️⃣ 표현 계층 (Presentation Layer)
데이터의 표현 방식 변환(인코딩, 암호화, 압축)
주요 기능: 데이터 포맷 변환, 보안(SSL/TLS 암호화), 압축
7️⃣ 응용 계층 (Application Layer)
사용자와 네트워크가 직접 상호 작용하는 계층
주요 프로토콜: HTTP, FTP, SMTP, DNS
주요 기능: 데이터 요청 및 전송, 사용자 인터페이스 제공
📌 OSI 모델이 중요한 이유
네트워크 문제를 세부 계층별로 분석 가능
서로 다른 네트워크 장비나 소프트웨어 간 표준화된 통신 가능

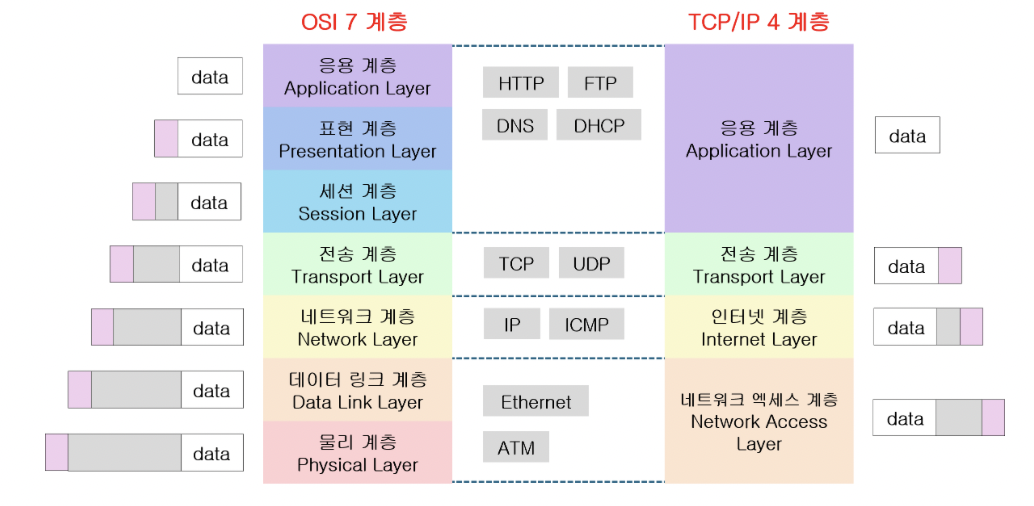

📌 OSI 7계층과 TCP/IP 비교
OSI 7계층 모델은 네트워크 통신을 더 세분화하여 이해할 수 있도록 설계되었습니다. TCP/IP 모델과의 차이점을 살펴보겠습니다.
| OSI 계층 | TCP/IP 대응 계층 | 주요 프로토콜 |
|---|---|---|
| 7. 응용 계층 | 애플리케이션 계층 | HTTP, FTP, SMTP, DNS |
| 6. 표현 계층 | 애플리케이션 계층 포함 | 데이터 변환, 암호화 |
| 5. 세션 계층 | 애플리케이션 계층 포함 | 세션 관리 |
| 4. 전송 계층 | 전송 계층 | TCP, UDP |
| 3. 네트워크 계층 | 인터넷 계층 | IP, ICMP, ARP |
| 2. 데이터 링크 계층 | 네트워크 액세스 계층 | Ethernet, MAC |
| 1. 물리 계층 | 네트워크 액세스 계층 | 케이블, Wi-Fi |
📌 OSI 모델이 중요한 이유
- 네트워크 문제를 세부 계층별로 분석 가능
- 서로 다른 네트워크 장비나 소프트웨어 간 표준화된 통신 가능
📌 결론
TCP/IP 프로토콜 스택과 OSI 7계층 모델은 네트워크 통신의 기초를 이해하는 데 필수적인 개념입니다. TCP/IP의 구조를 파악하면 데이터가 인터넷을 통해 어떻게 이동하는지를 명확히 알 수 있습니다. 특히, 실제 네트워크 문제 해결이나 보안 문제 분석 시 유용하게 활용될 수 있습니다.
✅ TCP/IP는 인터넷의 기본 프로토콜이며, OSI 모델을 기반으로 발전
✅ 데이터 전송 과정에서 계층별 역할을 이해하면 네트워크 문제 해결이 쉬워짐
