철권8 출시(2024.01.26)에 맞춰 새로운 조이스틱을 구매하고 레버를 교체한 과정을 작성하였다.
👋기존 스틱(매직스틱M5S)과 작별

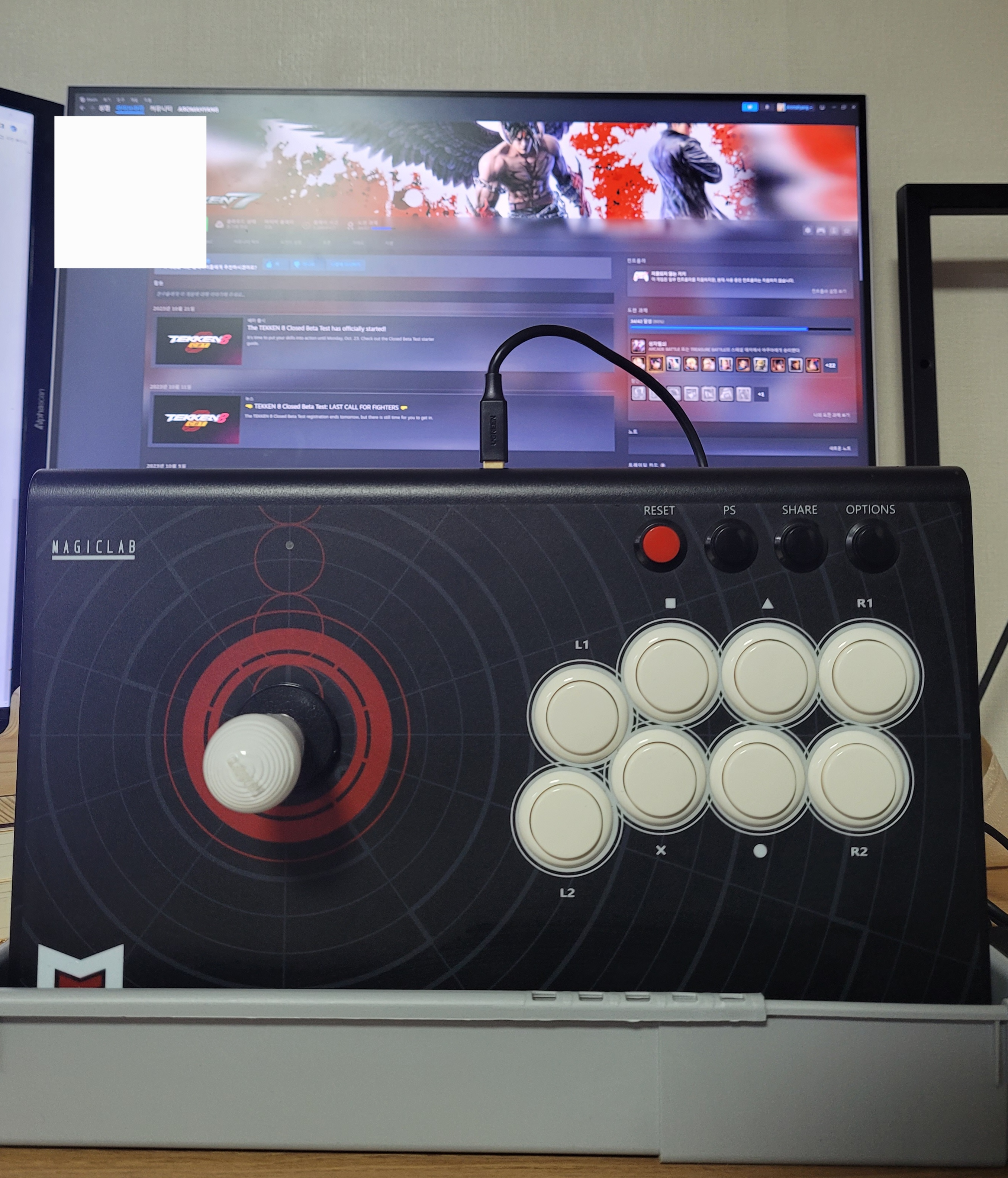

철권7 입문과 마무리를 같이 한, 나의 첫 조이스틱인 매직랩의 매직스틱M5S다.
나와 함께 지내며 아래와 같은 일을 겪었다.
2021.06.28 매직랩 매직스틱M5S 중고 구매
2022.05.17 게임 중 조이스틱 떨어뜨려서 USB B타입 잭 문제 생김 & AS 요청
2023.08.07 USB 케이블이 살짝만 움직여도 USB 연결이 끊기는 문제 생김 & AS 요청
2024.01.17 위와 동일한 문제 발생2023년에 AS 맡기면서 다짐했던 게 한번 더 고장나면 AS 안 맡기는 것이다.
매직랩이 폐업한지 꽤 되었고 네이버 카페에서 알게 된 매직랩 사장님께 AS를 받았지만, 그 과정이 불편해서 더이상 고치지 않기로 마음 먹었다.
매직스틱의 기판이 풀알루미늄이라 견고하고 묵직한 바디감이 장점 중 하나인데, 이왕 이렇게 된 거 PCB 기판을 바꾸어서 재사용하는 것을 추천하시는 분들도 있었다.
하지만 ist몰(아케이드스틱 제조 및 부품 판매업체)에서 PCB 기판과 매직스틱 PCB 기판의 USB 잭 위치가 달라서 기판을 바꾸더라도 별로 만족스러운 결과를 못 얻을 거 같았다.
그리고 플레이스테이션5를 지원하는 PCB 기판의 가격과 교체 공수를 고려해보면 새로운 조이스틱 사는 것과 비슷하다고 판단했다..😅
🆕새로운 스틱(호리 파이팅스틱 알파)과 시작

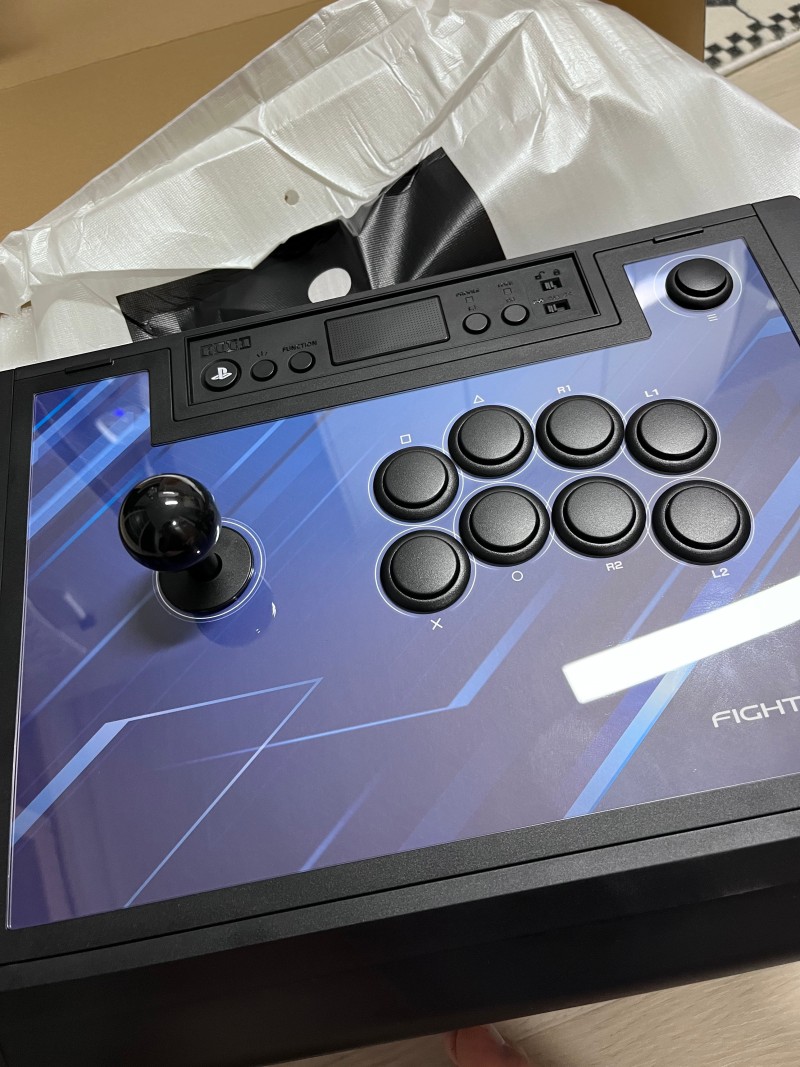

이전 조이스틱만큼 만족스러운 제품을 열심히 찾아본 결과 호리 파이팅스틱 알파를 사기로 결정하였다.
플레이스테이션4,5 정식 지원되고 상판 개폐가 쉬워서 선택했다.
다만 일본 회사에서 만든 것이라 레버가 사탕 레버다.
▲ 출처: [PS5 호리 파이팅스틱 알파 레버 교체] '호리 파이팅스틱' 레버, 버튼 교체 까지 ! 네이버 블로그
기존에 쓰던 몽둥이레버(삼덕사309FJ)로 교체하기 위해 참고한 자료와 과정을 정리해보려 한다.
준비물
필수: 5핀to8핀 변환 케이블, 십자드라이버, 일자드라이버, 교체할 레버
선택: 롱노즈
🍭사탕레버 제거

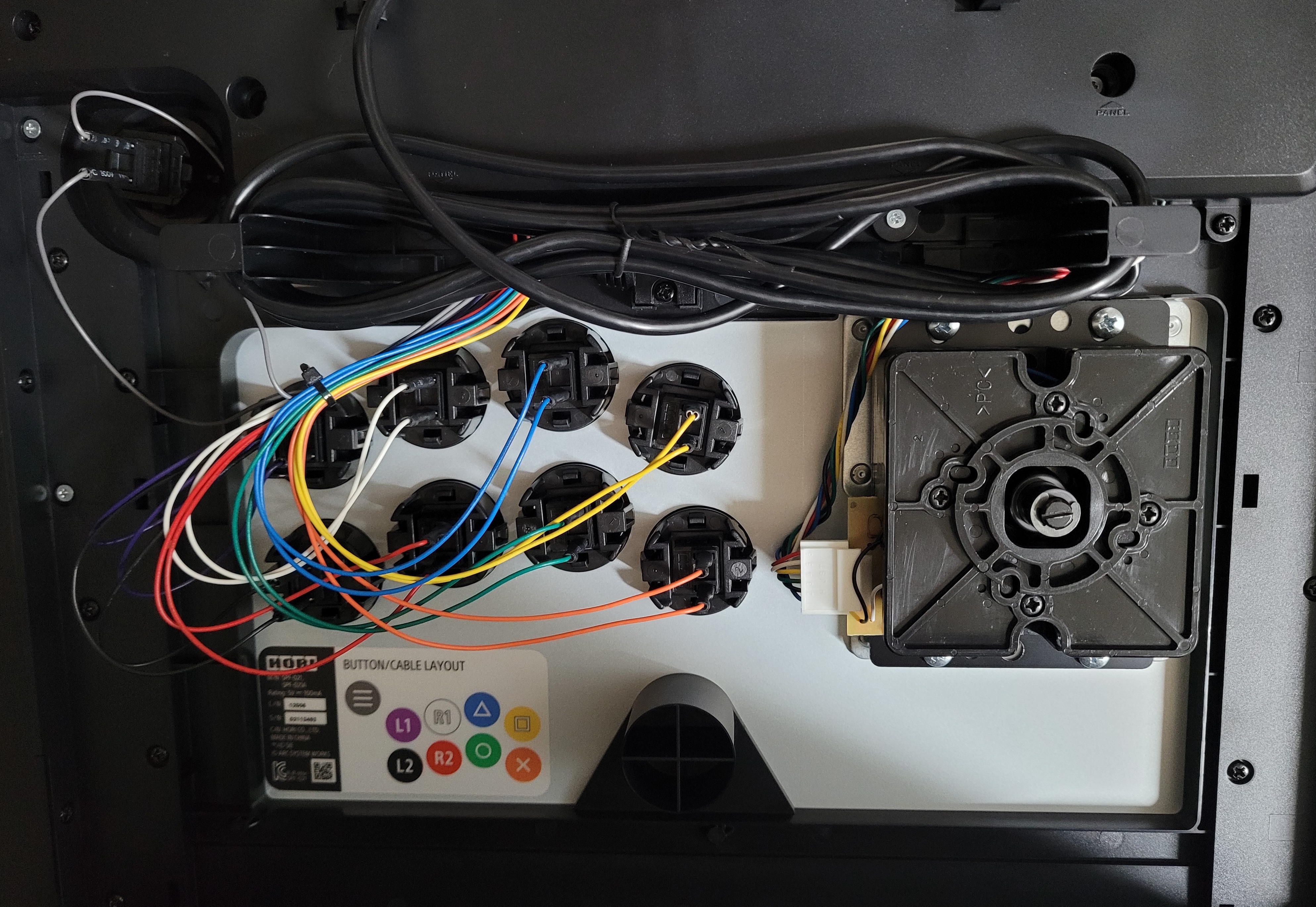

▲ 사탕레버 분리 전 내부 모습
- 볼 분리

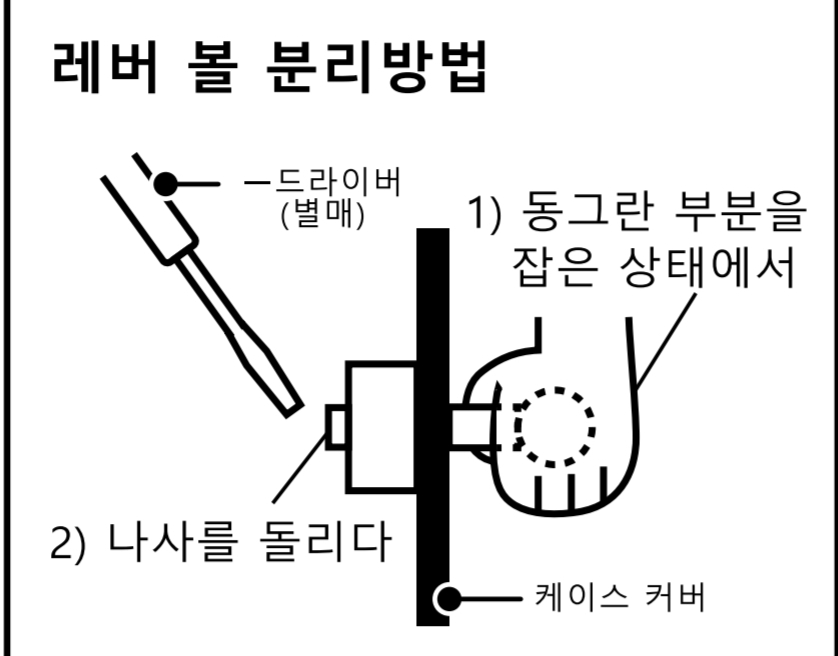

▲ 출처: 호리 파이팅스틱 알파 가이드문서
위 사진처럼 사탕레버의 동그란 부분(볼)을 잡은 상태에서 일자 드라이버를 레버 아래 막대기에 연결하고 돌려서 볼을 분리한다.
- 5핀 커넥터 분리

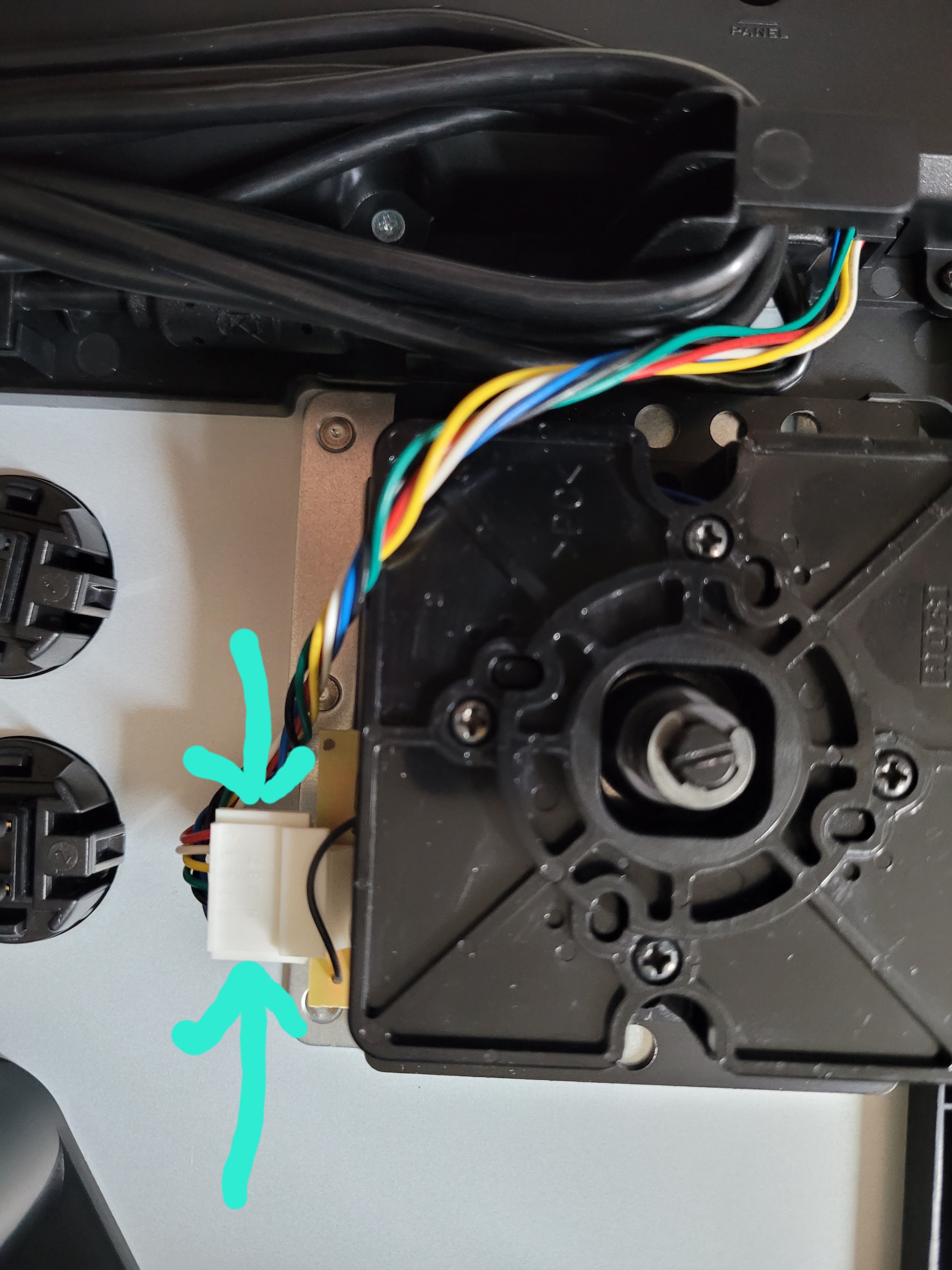

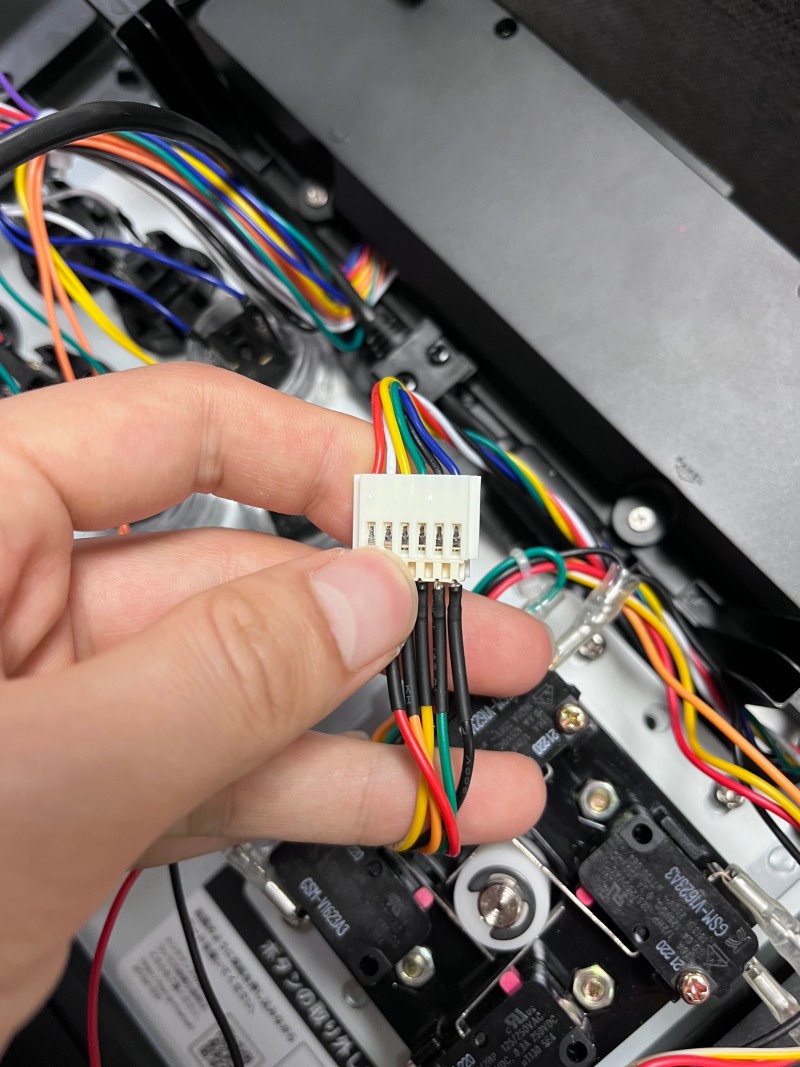

레버에 연결된 5핀을 분리해야 하는데, 화살표로 표시한 부분을 잡고 좌우로 살살 잡아당기면 빠진다. (유투브 참고)
- 레버 고정 나사 제거
레버에 연결된 고정 나사(4개)를 풀어서 제거한다.
🏏몽둥이레버 교체
- 8핀 케이블 연결
레버에 8핀 케이블을 연결하여 방향을 지정해준다.
케이블 색깔에 따라 방향이 다른데, 보통 색깔과 방향이 어느 정도 통일되어 있다고 한다.
빨강 = 위(UP)
주황 = 아래(DOWN)
노랑 = 왼쪽(LEFT)
초록 = 오른쪽(RIGHT)
검정 = 공통
레버 손잡이를 움직였을 때 어느 방향으로 움직여야 하는지 생각하고 케이블을 꽂으면 된다.
사람마다 레버 보는 방향이 다를 수 있지만, 꽂는 방향만 보면 빨강→노랑→주황→초록 순이다.
검정색은 모든 방향에 꽂아준다.
이때 유색과 검정색의 꽂는 위치는 상관 없다.

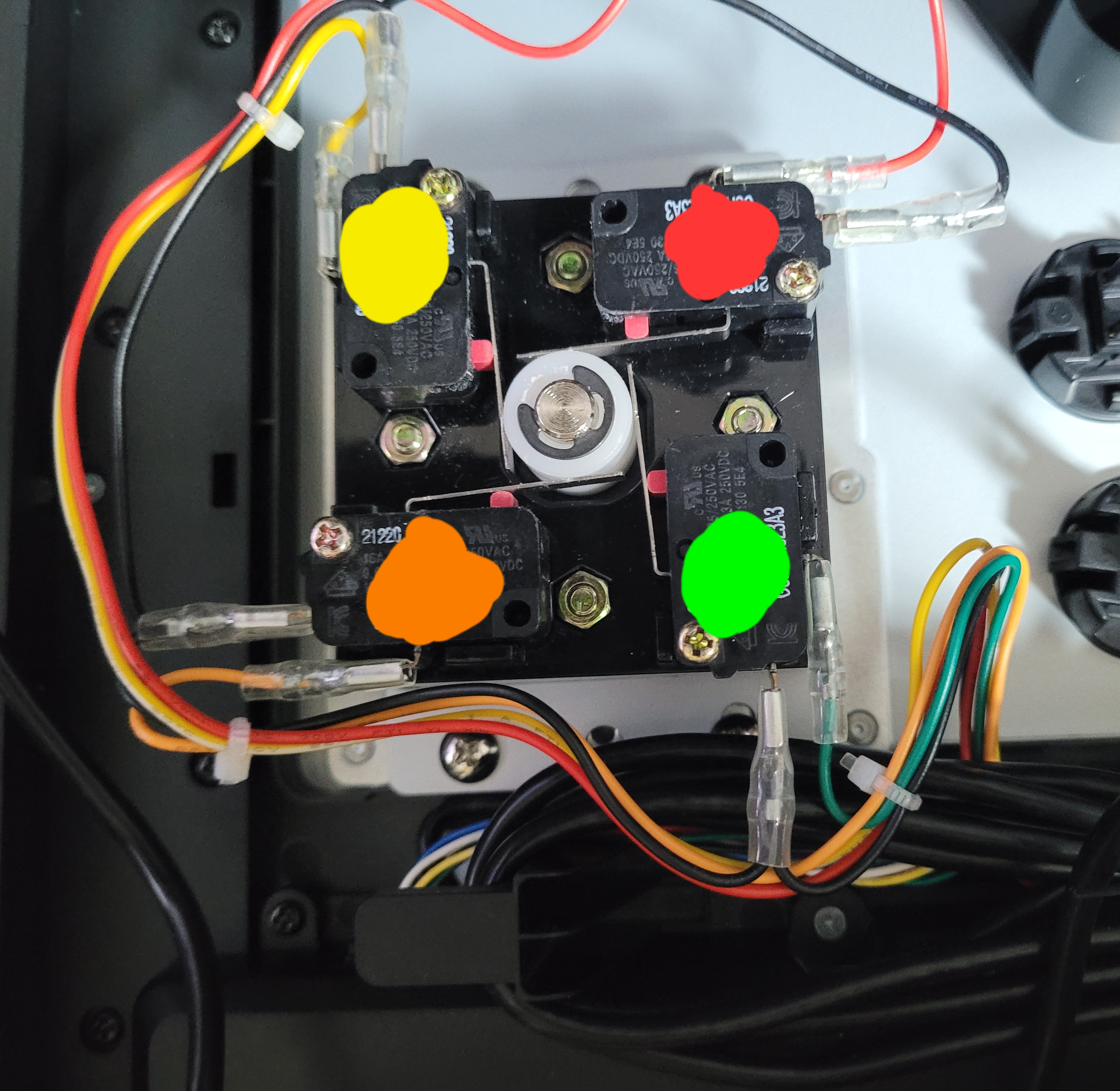

USB 케이블을 몸쪽으로 두고 상판(스틱이 있는 부분)을 위에서 볼 때 아래 사진처럼 색깔 순서를 맞추면 된다.
- 레버 고정
레버를 조이스틱에 고정해준다.
이때 대각선으로 2개 정도만 고정하되, 너무 조이지 않는 걸 추천한다.
1번 과정에서 방향이 완전히 반대로 연결될 경우 8핀 케이블을 다시 연결하는 대신 레버를 180도 돌리면 되는 상황이 올 수 있기 때문이다.(필자가 그랬다..)
- 5핀to8핀 변환 케이블 연결
5핀to8핀 변환 케이블을 5핀에 연결해주는데, 아래 순서대로 색깔이 배치되도록 연결해준다.
(5핀)빨 흰 노 초 검 파
(8핀)- 빨 주 노 초 검
▲ 출처: [PS5 호리 파이팅스틱 알파 레버 교체] '호리 파이팅스틱' 레버, 버튼 교체 까지 ! 네이버 블로그
5핀의 빨간색 선부분을 제외한 나머지 유색 선이 서로 맞물리면 된다.
PC 혹은 플레이스테이션에 조이스틱을 연결한 후 방향이 맞는지 확인해본다.
만약 방향이 안 맞거나 반대라면 1번부터 다시 하면 된다.
- 봉(샤프트)와 E링 연결
방향이 잘 맞다면 먼지 덮개를 조이스틱 상판에 잘 위치한 후, 봉(샤프트)를 레버 구멍에 넣어준다.
삼덕사 309FJ는 샤프트에 손잡이가 달려 있어서 손잡이를 연결하는 과정은 딱히 없다.

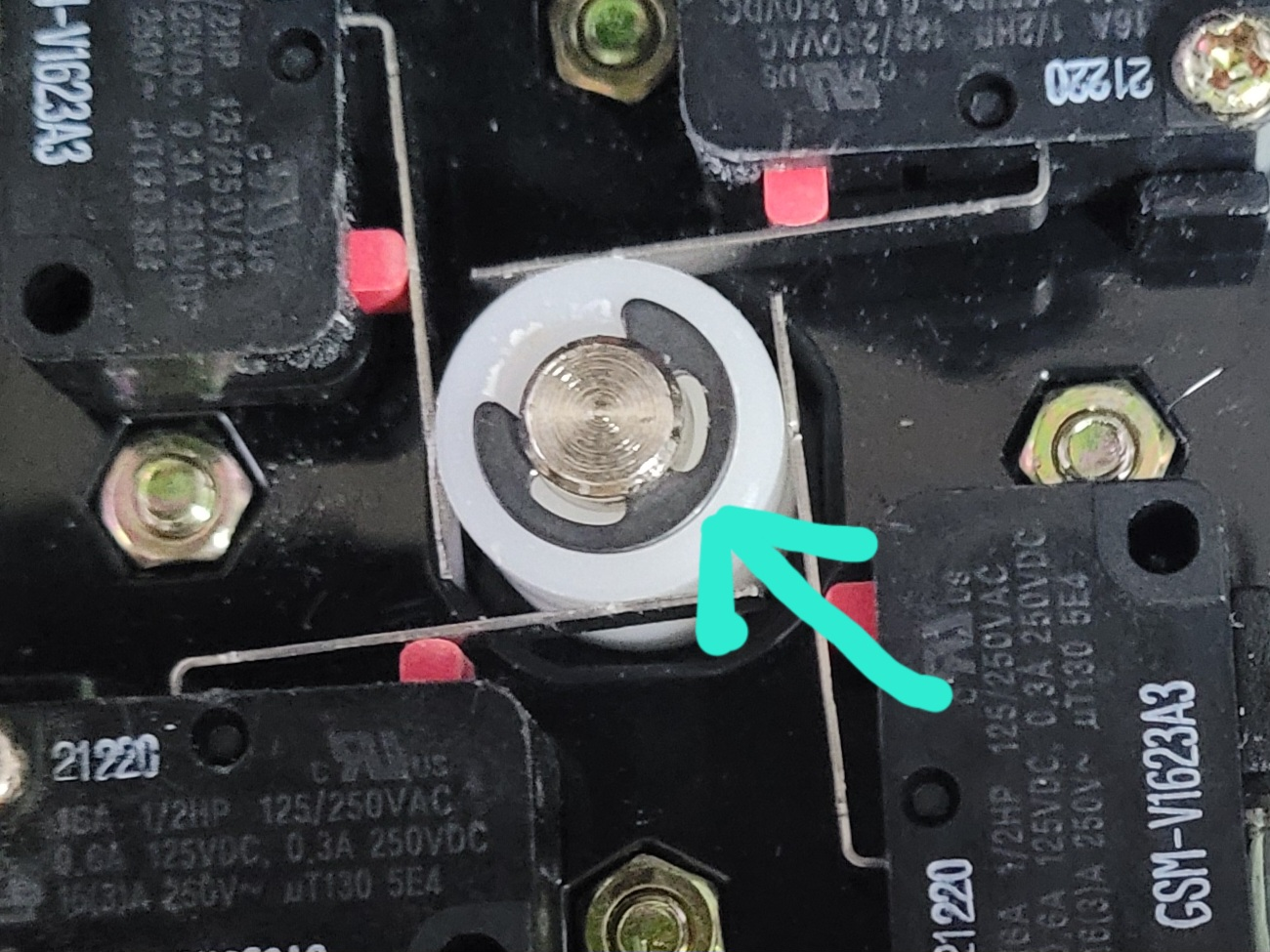

화살표로 가리키는 게 E링이다.
샤프트를 꽂았다면 E링을 샤프트 아래 홈에 끼워 넣는다.
롱노즈가 있다면 롱노즈로 끼우고, 없으면 롱노즈만큼 단단한 집게(필자는 스텐리스 주방 집게)를 사용해야 한다.
손으로 하면 손과 손톱이 상한다..
참고
[Youtube]사탕레버를 몽둥이레버로 교체
[Naver][PS5 호리 파이팅스틱 알파 레버 교체] '호리 파이팅스틱' 레버, 버튼 교체 까지 !
