1. 개요
데이터 모델링의 세 가지 개념 : 엔티티(Entity), 관계(Relationship), 속성(attribute)
데이터베이스 용어와 모델링 용어
| 데이터베이스 | 모델링 |
|---|---|
| 테이블 | 엔티티 |
| 컬럼, 열 | 속성 |
| 튜플, 행 | 인스턴스 |
| 기본키 | 주식별자 |
| 외래키 | 외래식별자 |
2. 엔티티
- 업무의 관심 대상이 되는 정보를 갖고 있거나 그에 대한 정보를 관리할 필요가 있는 유/무형의 사물(개체)
ex) 인터넷 쇼핑몰 → 회원, 상품, 쇼핑 카트 등 목록으로 관리해야 하는 것
3. 속성
- 엔티티에서 관리해야 할 최소 단위의 정보 항목
- 엔티티의 속성은 테이블의 컬럼과 대응됨.
4. 관계
-
두 엔티티 사이의 관련성을 나타내는 용어
-
두 엔티티가 관계가 있다 = 상호 공유하는 속성이 있음
-
관계의 Cardinality
-
1:N
-
1:1
→ 1:1 관계에 있는 두 엔티티는 하나로 합칠 수 있음
→ 필수 정보와 선택 정보의 경우 합치지 않는 것이 좋음
-

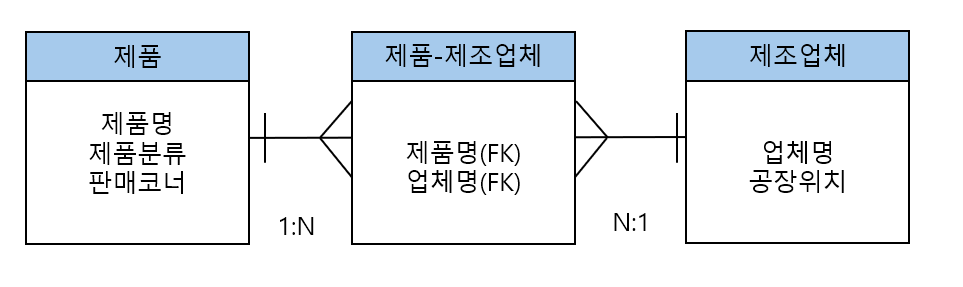

M:N
→ 아직 완성되지 않은 작업으로 간주.
→ M:N 관계를 해소하기 위한 추가 작업이 필요
→ 매핑 테이블을 만들고 1:N 관계 두 개 이상으로 바꿈
-
5. 주식별자와 외래식별자
주식별자(Primary Key)의 표현 방법(소프트웨어마다 다름)

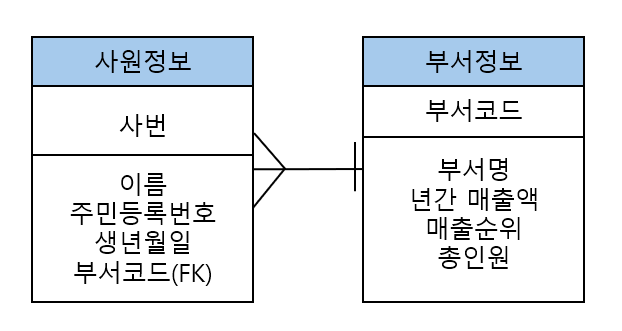

외래식별자(Foreign Key)의 역할
→ N쪽에서 1에 해당하는 엔티티의 속성을 가짐
→ 부모 테이블 : 부서정보, 자식 테이블 : 사원정보
- 부모 테이블의 Primary key는 자식 테이블의 Foreign key
