서론

회로를 보기 위한 기본적인 용어나 법칙등을 정리 해보았다.
회로 설계를 하기 위해서 가장 기초가 되며, 계속 보지 않으면 까먹게 되어 자주 보는것이 좋겠다.

본론

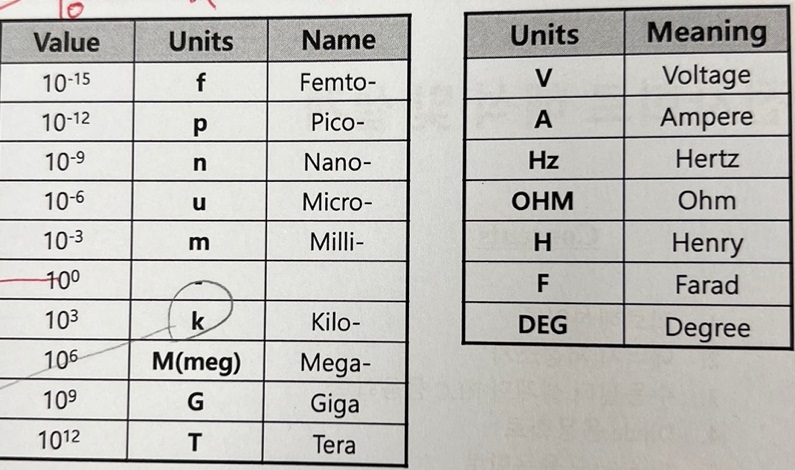

단위

1um -> 마이크로미터 → 주로 미크론 이라고 사용 함
Kilo 소문자로 쓰는 이유 → kelvin 과 헷갈리므로

*참고로 Kelvin = ‘C + 273
OrCad에서 주의점
대소문자 구분 없으므로, M -> MEG로 기술 해야 함

전류(Current)

전하의 이동, 단위시간(1초)당 이동한 전하량(Q)[c쿨롱] Q=IT

I = 전류 A(암페어)

I = Q/T

전류의 방향: +방향, 전압이 높은 곳에서 낮은 곳으로 흐름

전압(Voltage)

두 지점 간의 전위차

단위[V] 볼트

Q의 전하가 전위차의 두 점을 이동할 때 W[j]의 에너지가 필요 할 때 두 지점의 전위차

V= W/Q

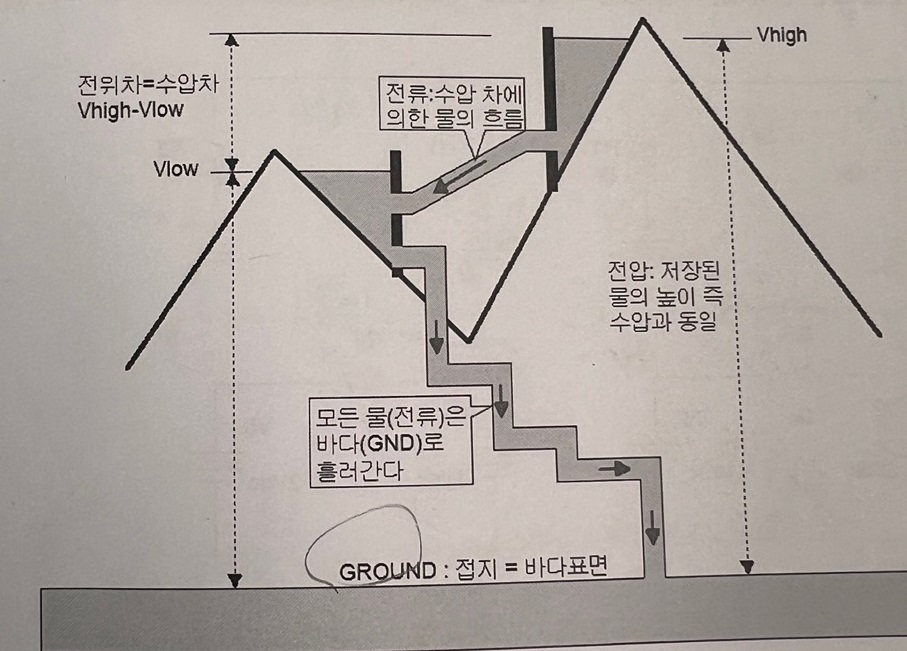

GND(Ground)

전압을 측정 하는 기준 점

전자의 바다

0V로 주로 쓰이지 만 실제 물리적으로 정확한 값은 모른다.(0V라고 가정하자)

노이즈: 방해되는 모든 것

Gnd는 파도와 같은, 외부적, 내부적 요인에 의해 흔들리므로

나의 Gnd는 최대한 흔들리지 않게 해야 한다.

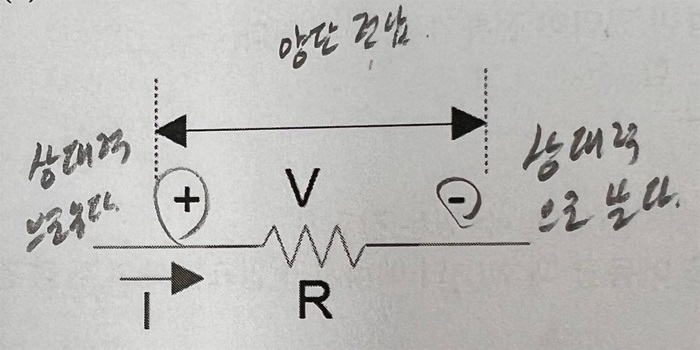

옴의 법칙(Ohm’s Law)

전류가 들어가는 쪽이 + 나오는 쪽이 - 극성이 된다.

V=IR

I= V/R

R=V/I

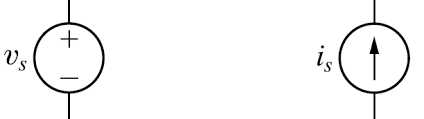

Source(전원)

-에서 +전압으로 전기에너지를 공급한다.(펌프)

Voltage Source(전압원)

회로의 일정한 전압을 공급하는 소자

이상적인 전압원 내부 저항은 0옴(실제는 60m~80m옴)

Current Source(전류원)

회로에 일정한 전류를 공급하는 소자

이상적인 전류원 내부 저항은 무한대 옴

실제는 존재 하지 않음

Load(부하)

+에서 - 로 전기에너지를 소모(변환)한다.

전류의 일정 부분을 의도적으로 출력 쪽으로 흐르게 하는 것

전기가 소모되는걸 의미

저항 만큼 전기에너지를 빛,열 에너지로 바꾼다.(에너지 보존 법칙)

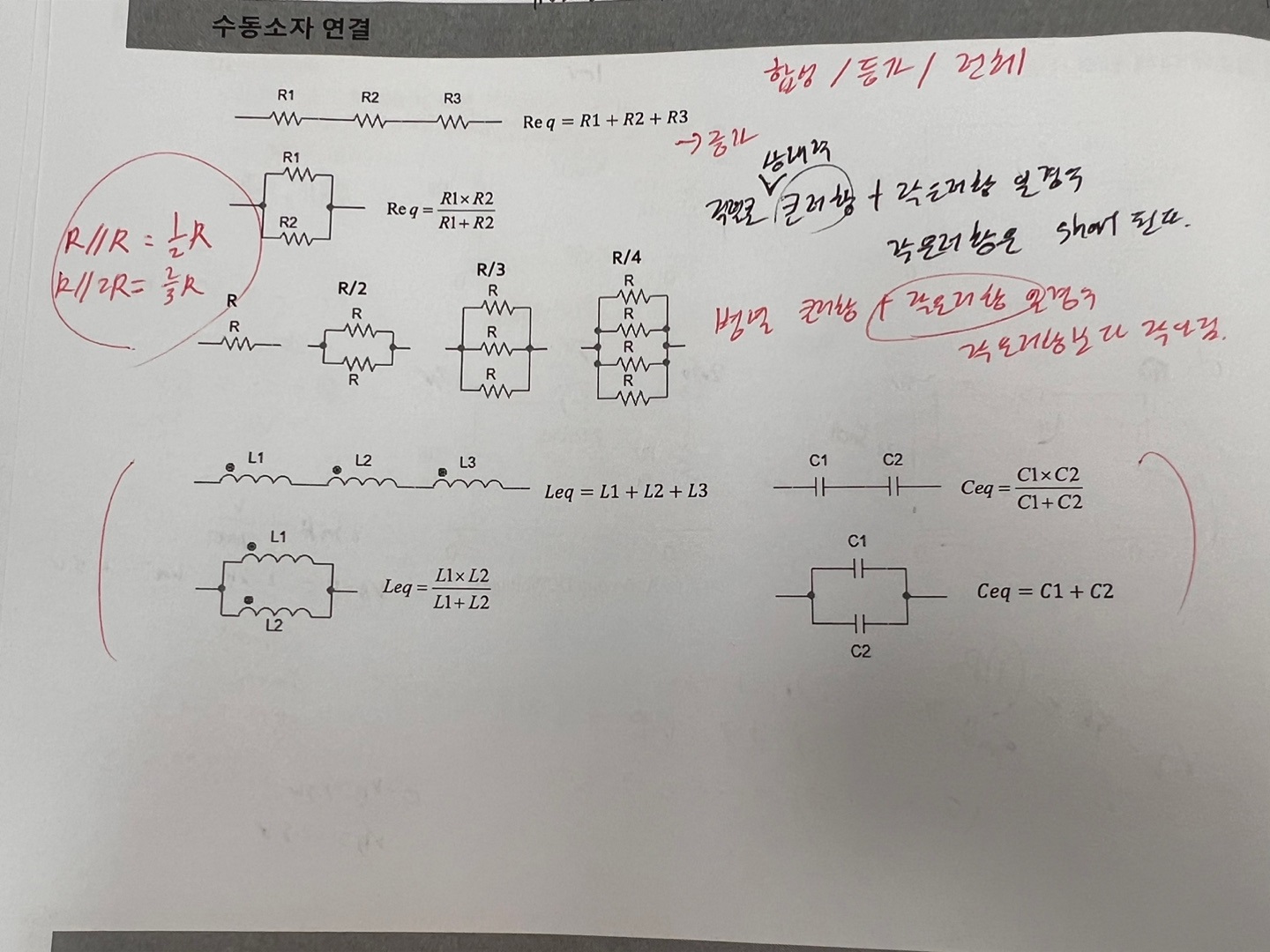

합성 저항,캐퍼시터,인덕던스

R//R = 1/2R

R//2R = 2/3R

직렬:상대적 큰 저항 기준

병렬: 상대적 작은 저항 기준

두 저항의 차이가 너무 커 계산시 오차 보다 작을 경우 무시 될 수 있다.(직렬은 작은 저항, 병렬은 큰 저항)

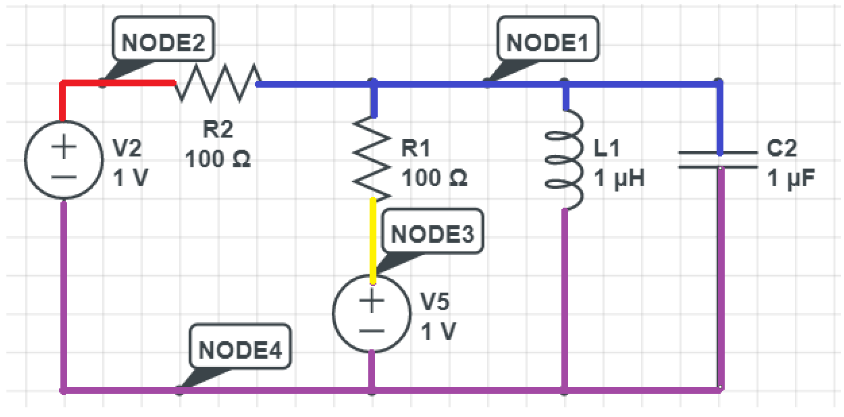

Node(노드)

같은 전위 인 부분을 뜻함

Junction(정션)

교차 점

Branch(가지)

소자 들을 뜻한다.(전압,저항 등등)

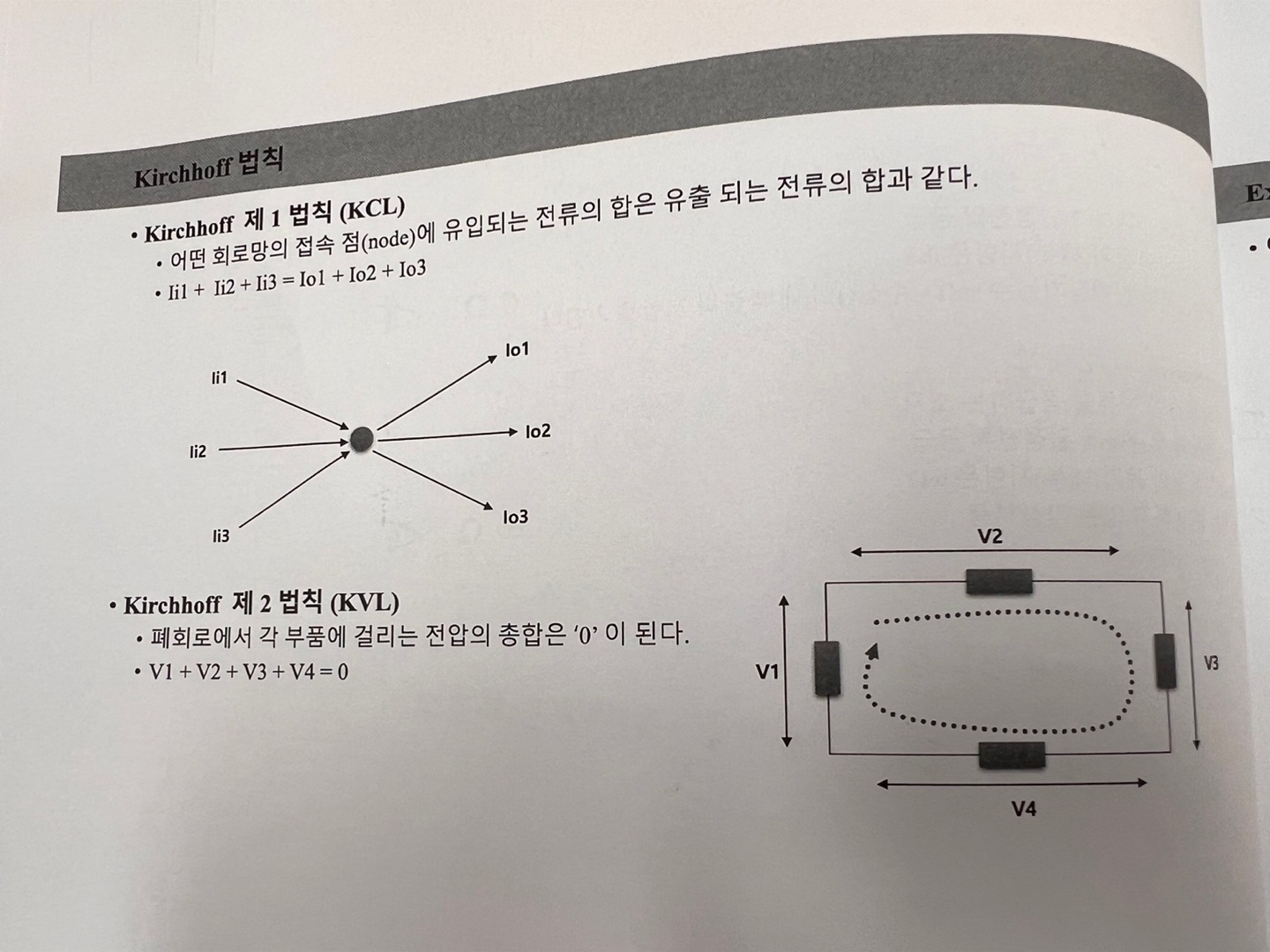

Kirchhoff 법칙(키르히호프)
