0. 도입

실무를 하면서 VPN을 구축할 일이 생겼습니다.
원격으로 상용서버를 접속 할 때 Any IP를 오픈하면 안되니 하나의 접속 포인트에서 상용서버들을 접속하는게 보안상 안전할 것입니다.

먼저 VPN 서버를 구축 하기 전에 VPN이 뭔지 간단하게 개념을 짚고 넘어가겠습니다.

🤔VPN이란?

VPN(가상 사설 네트워크, Virtual Private Network)은 공용 네트워크를 통해 데이터를 전송할 때, 사용자의 연결을 암호화하고 보안을 강화해 주는 기술입니다. 이를 통해 인터넷 연결이 보다 안전해지고, 사용자의 프라이버시를 보호할 수 있습니다.

👍VPN의 장점?

  1. 데이터 암호화
  2. 익명성 보호
  3. 지역 차단 우회
  4. 안전한 원격 접속

1. OpenVPN 및 Easy-RSA 설치

  • OpenVPN, Easy-RSA 설치
    sudo apt-get install update
sudo apt-get install openvpn easy-rsa
  • 폴더 생성 및 심볼릭 링크 생성
    # 폴더 생성
mkdir ~/easy-rsa
# 심볼릭 링크 생성
ln -s /usr/share/easy-rsa/* ~/easy-rsa/

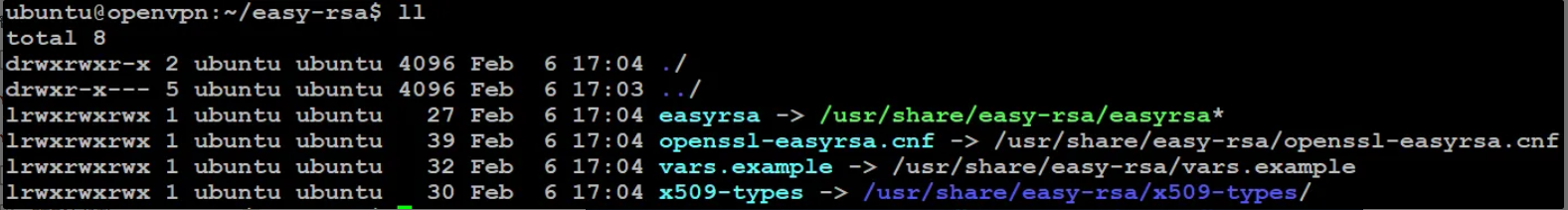

    • 결과화면

2. OpenVPN용 PKI 만들기

PKI란? --> PKI(Public Key Infrastructure)는 공개 키 암호화 기술을 활용하여 네트워크 상에서 보안성과 신뢰성을 제공하는 체계

  • vars 파일 생성 및 수정

    # 폴더로 이동
cd easy-rsa

# vars 파일 생성
vi vars

# 세팅 값 붙여넣기
set_var EASYRSA_ALGO "ec"
set_var EASYRSA_DIGEST "sha512"
    • 결과화면

  • PKI 생성

    ./easyrsa init-pki

3. OpenVPN용 서버 인증서 요청 및 개인키 생성

  • 인증서 생성

    cd /easy-rsa

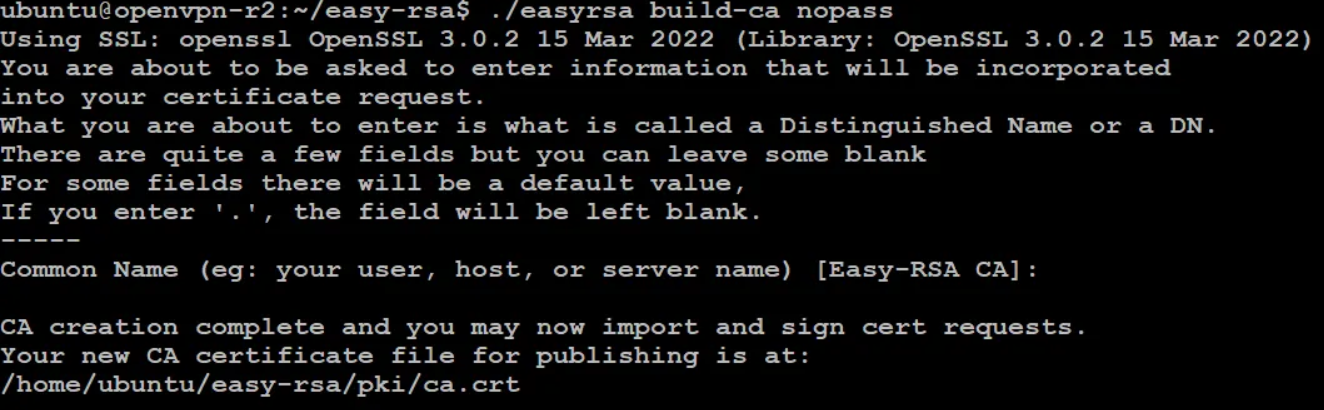

./easyrsa build-ca nopass
-> Enter

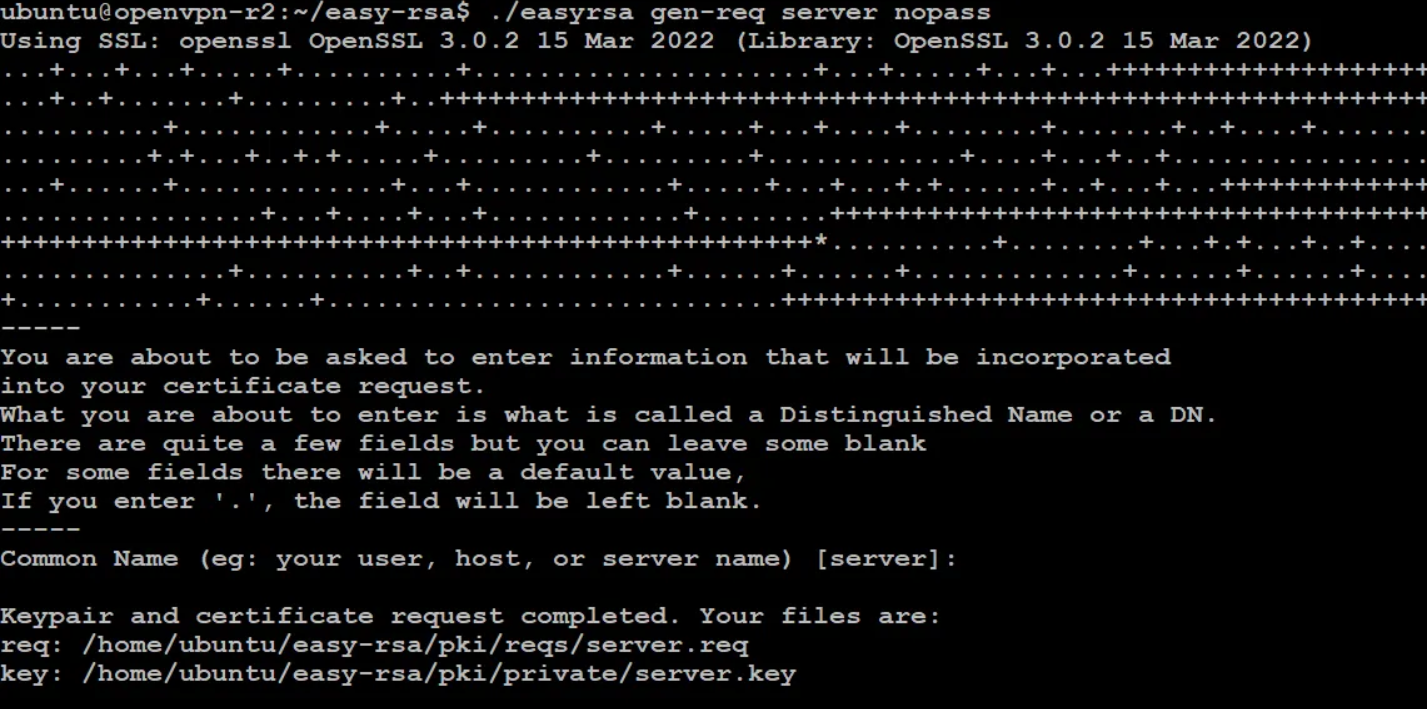

./easyrsa gen-req server nopass
-> Enter
    • 결과
      sudo cp /home/ubuntu/easy-rsa/pki/private/server.key /etc/openvpn/server/

4. OpenVPN 서버 인증서 요청 서명 및 암호화 자료 구성

  • 인증서 서명 및 암호화 자료 구성

    sudo cp ~/easy-rsa/pki/private/server.key /etc/openvpn/server/

# 인증서 서명

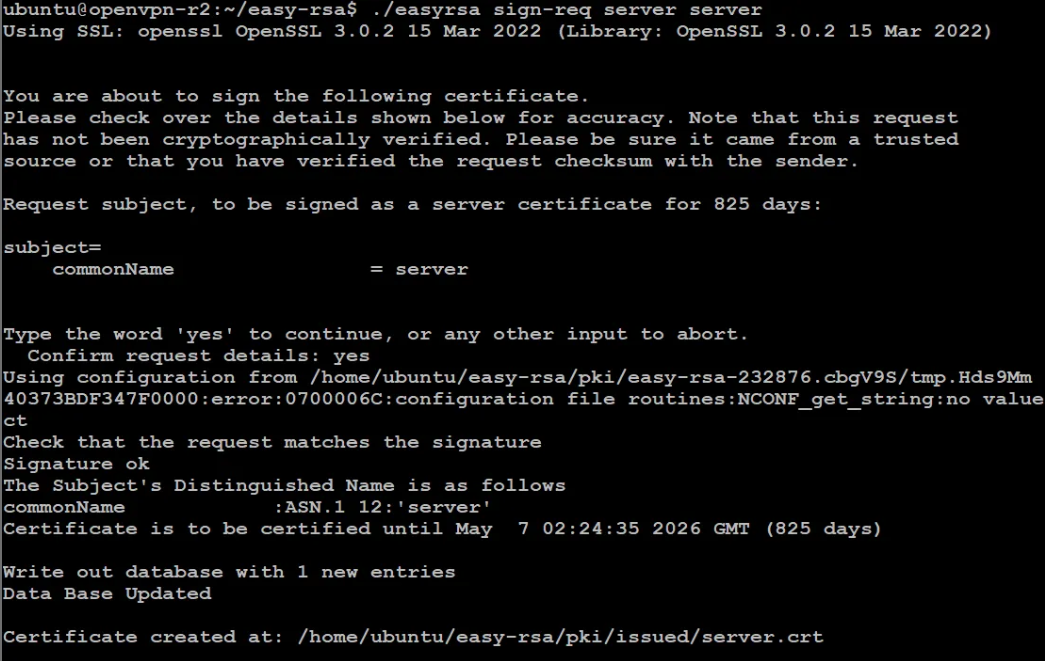

./easyrsa sign-req server server
-> yes

sudo cp ~/easy-rsa/pki/issued/server.crt /etc/openvpn/server/
sudo cp ~/easy-rsa/pki/ca.crt /etc/openvpn/server/

  • Diffie-Hellman key 생성 및 ta.key 생성

    # Diffie-Hellman key 생성
./easyrsa gen-dh

# ta.key 생성
sudo openvpn --genkey --secret ta.key

# ta.key, dh.pem 파일 복사
sudo cp ~/easy-rsa/ta.key /etc/openvpn/server/
sudo cp ~/easy-rsa/pki/dh.pem /etc/openvpn/server/

5. 클라이언트 인증서 및 키 쌍 생성

  • VPN Clinet 계정 만들기

    # 폴더 생성 및 권한 부여
mkdir -p ~/client-configs/keys
chmod -R 777 ~/client-configs

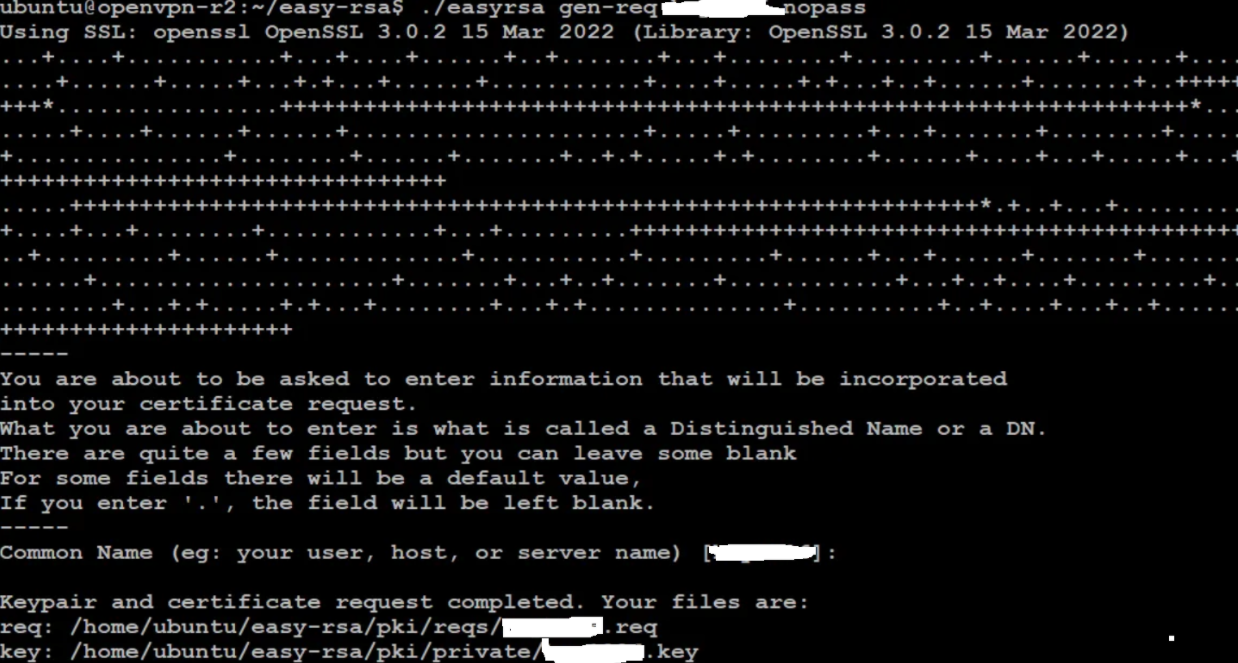

# 계정 인증서 생성
./easyrsa gen-req 유저명 nopass
-> Enter

  • 파일 복사

    # 키 파일 이동
sudo cp pki/private/유저명.key ~/client-configs/keys/

# 인증서 생성
./easyrsa sign-req client 유저명
-> yes

sudo cp pki/issued/유저명.crt ~/client-configs/keys/

  • ta.key 복사

    sudo cp ~/easy-rsa/ta.key ~/client-configs/keys/
sudo cp ta.key /etc/openvpn/server
sudo cp /etc/openvpn/server/ca.crt ~/client-configs/keys/

# 권한 부여
sudo chmod -R 777 ~/client-configs

6. OpenVPN 설정

  • Server.conf 수정

    # 파일 이동
sudo cp /usr/share/doc/openvpn/examples/sample-config-files/server.conf  /etc/openvpn/server

# Server.conf 수정
sudo vi /etc/openvpn/server/server.conf

  • server.conf

    일부 설정은 제외 하였습니다.


 ;local a.b.c.d

 port 1194

 # TCP or UDP server?
 ;proto tcp
 proto udp

 dev tun

 ca /etc/openvpn/server/ca.crt
 cert /etc/openvpn/server/server.crt
 key /etc/openvpn/server/server.key  # This file should be kept secret

 dh /etc/openvpn/server/dh.pem
 topology subnet

 server 10.8.0.0 255.255.255.0

 ifconfig-pool-persist /var/log/openvpn/ipp.txt

 ;server-bridge 10.8.0.4 255.255.255.0 10.8.0.50 10.8.0.100

 ;server-bridge

 push "route 192.168.10.0 255.255.255.0"
 push "route 192.168.20.0 255.255.255.0"

 ;client-config-dir ccd
 ;route 192.168.40.128 255.255.255.248
 ;client-config-dir ccd
 ;route 10.9.0.0 255.255.255.252
 ;learn-address ./script

 push "redirect-gateway def1 bypass-dhcp"

 push "dhcp-option DNS 8.8.8.8"
 push "dhcp-option DNS 1.1.1.1"

 ;client-to-client

 ;duplicate-cn

 keepalive 10 120

 tls-auth ta.key 0
 key-direction 0
 cipher AES-256-GCM
 auth SHA256

 ;compress lz4-v2
 ;push "compress lz4-v2"

 ;comp-lzo

 ;max-clients 100

 user nobody
 group nogroup

 persist-key
 persist-tun
 status /var/log/openvpn/openvpn-status.log

 log         /var/log/openvpn/openvpn.log
 log-append  /var/log/openvpn/openvpn.log

 verb 3

 ;mute 20

 explicit-exit-notify 1

 #### OTP 설정 ####
 reneg-sec 0
 plugin openvpn-plugin-auth-pam.so "openvpn login USERNAME password PASSWORD 'verification code' OTP"
 verify-client-cert none
 username-as-common-name
 ```

7. OpenVPN 서버 네트워킹 및 방화벽 구성 변경

  • 네트워크 구성 변경

    sudo vi /etc/sysctl.conf

# 주석 해제
net.ipv4.ip_forward=1

    • 결과확인
      sudo sysctl -p

  • 네트워크 NAT 설정

    • 네트워크 인터페이스 조회
      ip route list default

  • 자신의 인터페이스 nat 설정

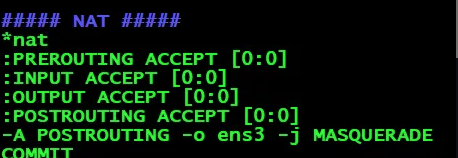

    vi /etc/iptables/rules.v4

# 추가
##### NAT #####
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
-A POSTROUTING -o ens3 -j MASQUERADE
COMMIT

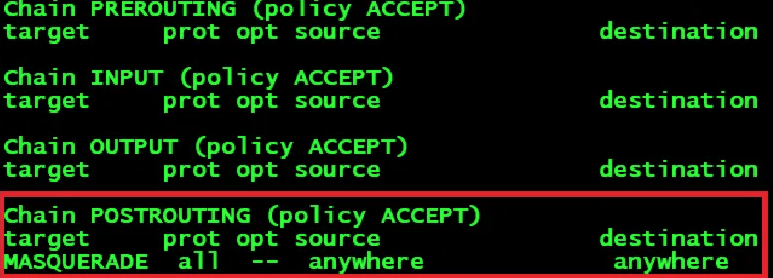

  • 결과확인

    iptables -t nat -L

  • 적용
    iptables-restore < /etc/iptables/rules.v4

8.OpenVPN 시작 및 Client 구성

  • OpenVPN 시작

    sudo systemctl -f enable openvpn-server@server.service
sudo systemctl start openvpn-server@server.service

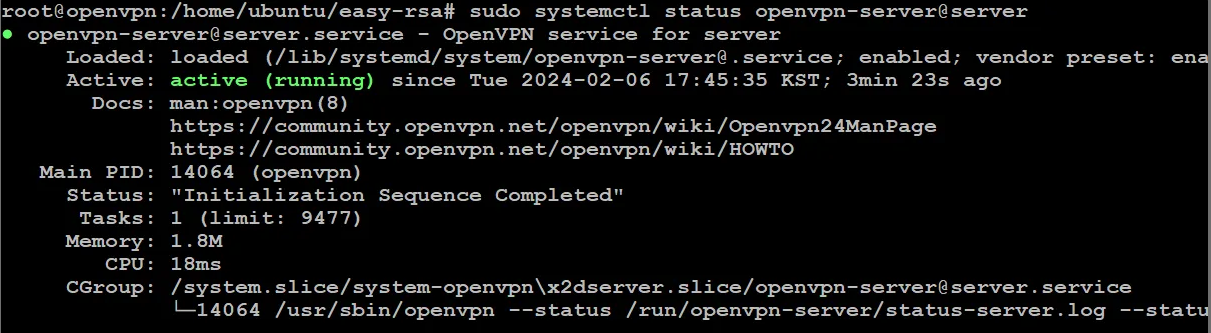

  • VPN 상태 확인

    systemctl status openvpn-server@server


  • Client 추가 구성

    # 폴더 생성
mkdir -p ~/client-configs/files

# 샘플 파일 복사
sudo cp /usr/share/doc/openvpn/examples/sample-config-files/client.conf ~/client-configs/base.conf

sudo vi ~/client-configs/base.conf

자신의 환경에 맞게 base.conf를 수정하시면 됩니다!

  • Simple Script(make_config.sh) 작성

    vi ~/client-configs/make_config.sh

# make_config.sh

#!/bin/bash

# First argument: Client identifier

KEY_DIR=/home/ubuntu/client-configs/keys
OUTPUT_DIR=/home/ubuntu/client-configs/files
BASE_CONFIG=/home/ubuntu/client-configs/base.conf

cat ${BASE_CONFIG} \
      <(echo -e '<ca>') \
      ${KEY_DIR}/ca.crt \
      <(echo -e '</ca>\n<cert>') \
      ${KEY_DIR}/${1}.crt \
      <(echo -e '</cert>\n<key>') \
      ${KEY_DIR}/${1}.key \
      <(echo -e '</key>\n<tls-auth>') \
      ${KEY_DIR}/ta.key \
      <(echo -e '</tls-auth>') \
      > ${OUTPUT_DIR}/${1}.ovpn

  • Config file 권한부여

    sudo chmod 777 ~/client-configs/make_config.sh

9. ovpn 파일(vpn 접속에 필요한 파일) 생성

  • .ovpn 생성

    cd /home/ubuntu/client-configs

./make_confing.sh 계정명
ex) ./make_config.sh asher

  • 생성확인(파일 위치)

    cd ~/client-configs/files
ll

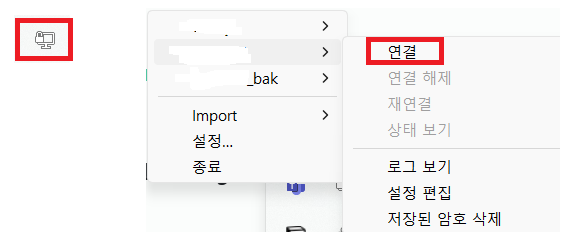

10. VPN 접속
