✅ 오늘 한 일

대마왕의 유니티 URP 셰이더 그래프 읽기

📖 대마왕의 유니티 URP 셰이더 그래프

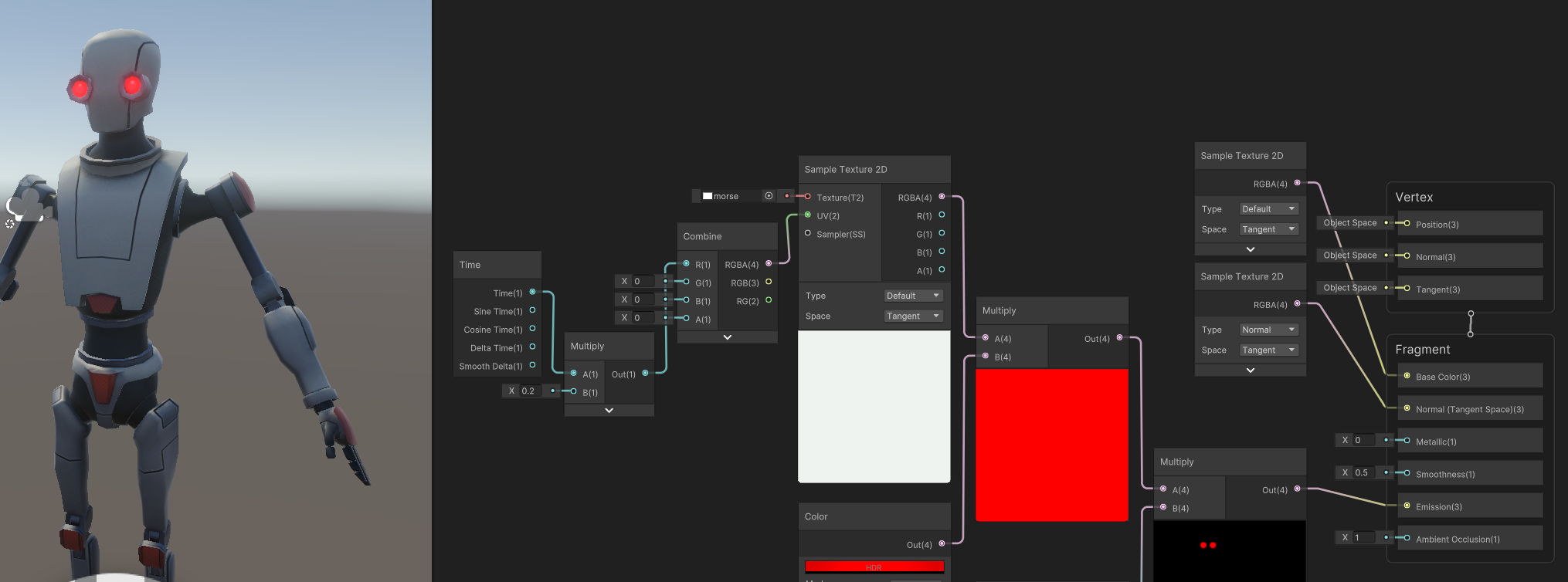

03 원하는 타이밍에 눈이 깜빡이는 효과

노이즈를 이용해서 랜덤하게 깜빡이기

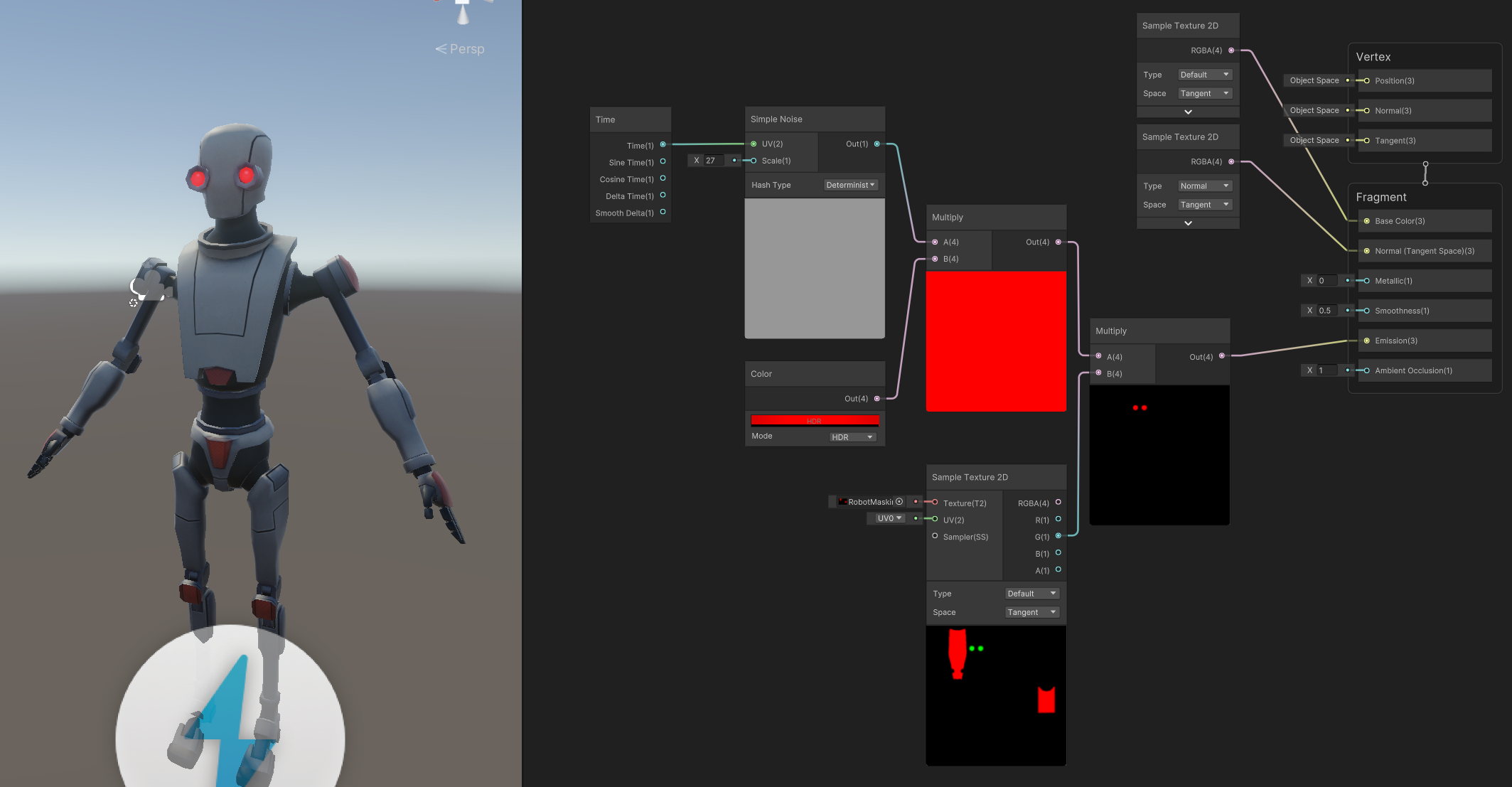

Simle Noise 노드를 꺼내어 UV에 Time을 넣어주면, 대각선으로 UV 좌표가 움직이며 Noise 값을 받아와서 깜빡이게 된다
그걸 HDR Color와 곱해주면 Bloom에 의해 밝게 깜박인다
마스킹 텍스쳐를 추가하여 특정 부분만 빛나게 할 수도 있다

이대로면 노이즈에 밝은 부분이 많아서 꺼지는 부분보다 빛나는 부분이 더 많다. power 연산을 통해 적절히 빈도를 조절할 수 있다.

참고로, Noise 노드는 사용하기 편하고 해상도도 무제한이지만, 수한 계산에 의해 만들어진 것이므로 GPU의 연산을 소모하게 되는 문제가 있다. 최적화를 위해선 이를 노이즈 텍스쳐로 바꾸어 줘야 한다.

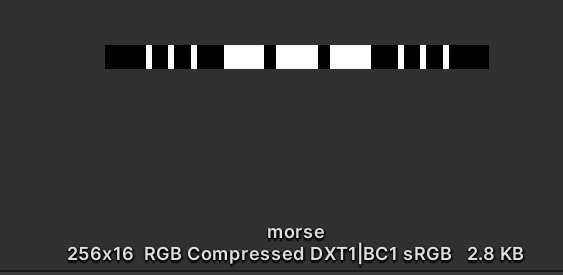

텍스쳐를 사용하면 모스 부호로 깜빡이게 할 수도 있다.

타들어가며 없어지는 효과

몬스터가 죽을 때 타들어가면서 재가 되는 느낌 구현하기.
타들어가면서 흩날리는 재는 파티클로 처리하더라도, 실제 타들어가는 기능은 일반적으로 셰이더로 처리한다.
(물론 방법이 셰이더만 있는 건 아니다)

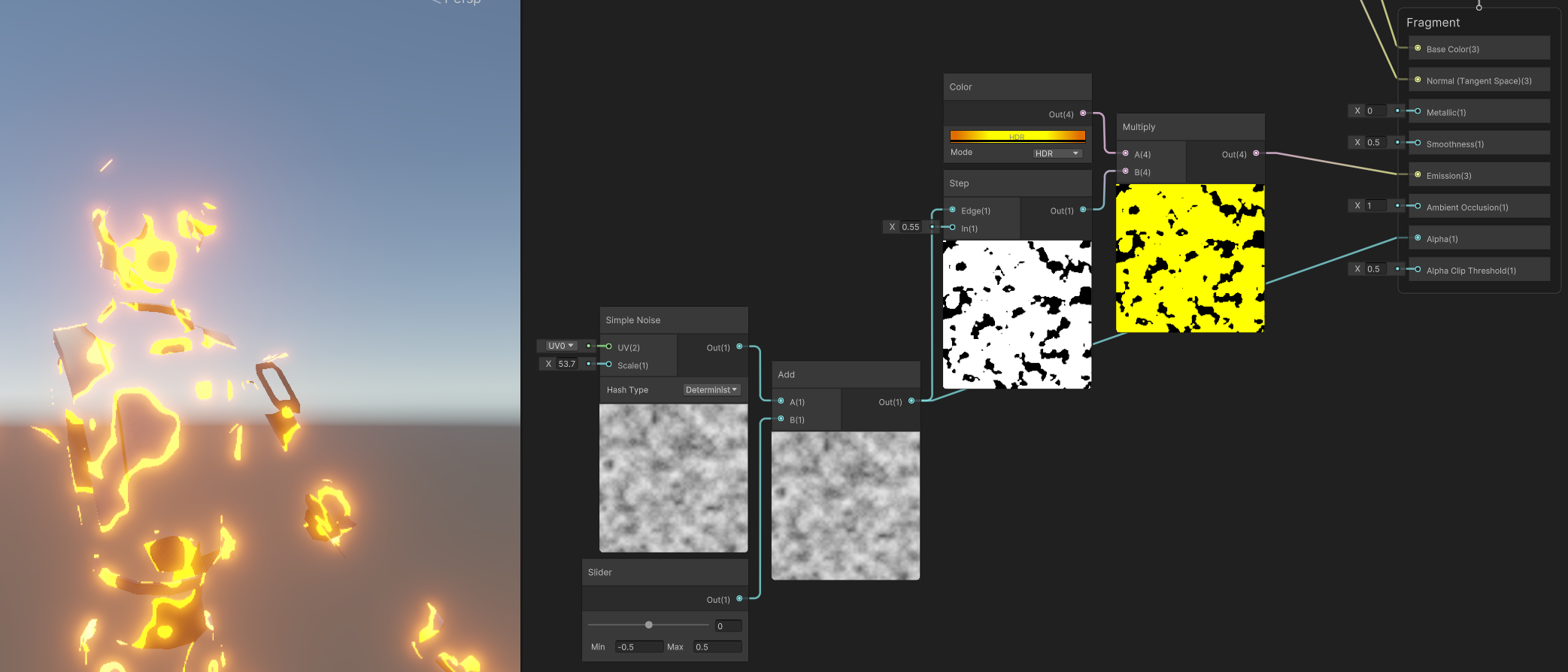

Lit 셰이더를 만들고, Alpha Clipping 옵션을 켠다
Simple Noise를 만들고 Alpha에 넣는데, 0.5를 더해주면 모든 면이 다 보일 것이고, 0.5를 빼주면 모든 면이 안 보일 것이다
값을 더한 결과에 step 노드를 통해 이미 사라진 영역들과 잠시 후 사라질 영역들을 뽑아낸다
color를 곱하여 Emission에 넣어준다

처음엔 바로 이해 안됐는데, 텍스쳐가 섬이고, Alpha가 차오르는 물이라고 생각하니 이해됨.

04 흔들리는 풀 만들기

풀이나 깃발 흔들릴 때 Bone으로 처리하는 건 생각보다 훨씬 작업량이 많고, 매우 무겁다.
특정하고 정확한 애니메이션이 필요한 경우는 다르겠지만, 간단한 오브젝트들을 가볍게 흔들리게 하려면 셰이더로 처리하는 것이 훨씬 가볍고 편리하다.

Lit Shader를 만들고 Render Face를 Both로, Alpha Clipping 체크, Smoothness를 0으로

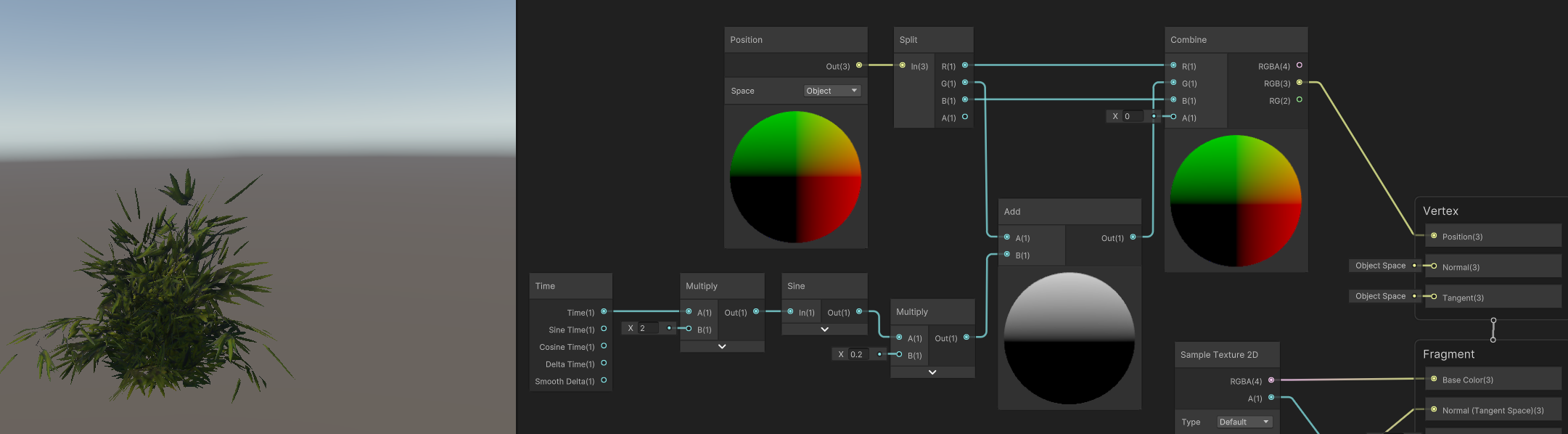

Position 노드를 꺼내서 split으로 Green(y 좌표)만 분리했다가, Time을 x축으로 갖는 Sine을 Green에 더해주고 다시 합친다. 그걸 Position에 넣어준다.
Time에는 2를 곱해서 더 빠르게 흔들리게 하고, sine 결과값에는 0.2를 더해서 덜 흔들리게 한다.

그럼 위아래로 흔들린다

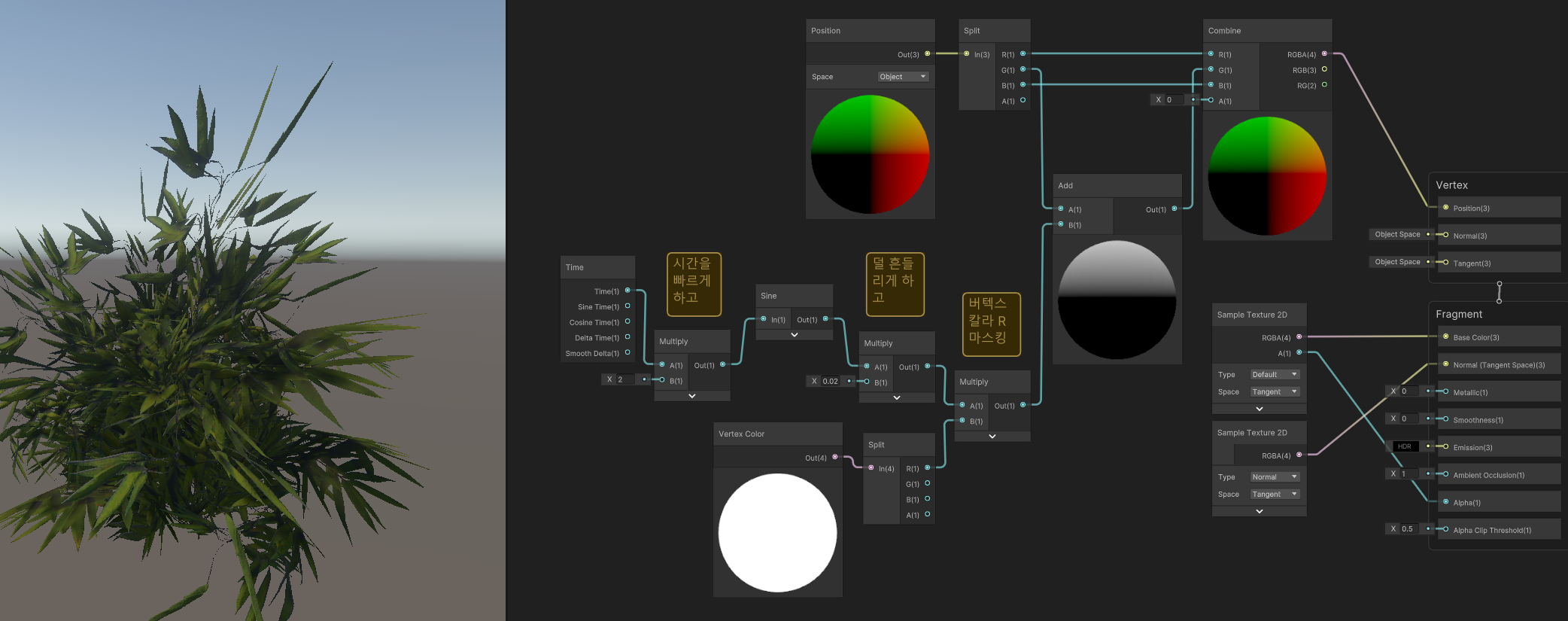

흔들리게 하고 싶은 부분만 버텍스 칼라를 칠해준 뒤 (기본 밑색은 검은색 칠해야됨)

버텍스 칼라 R을 마스킹한 곳만 위아래로 흔들리도록 곱해준다

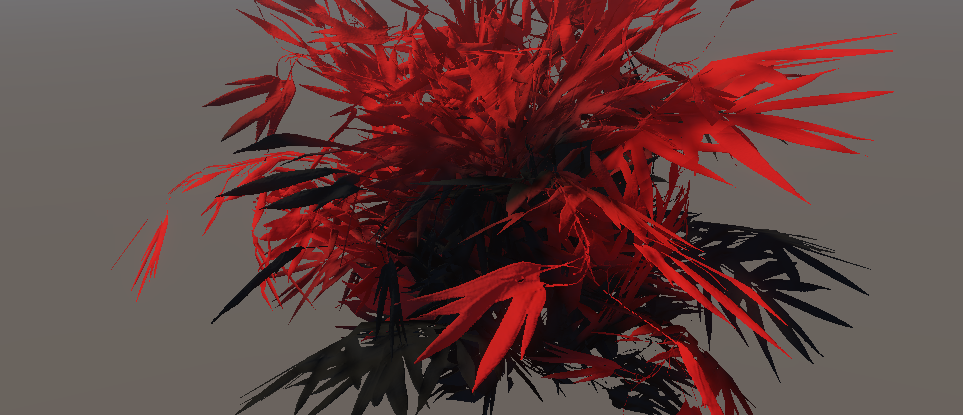

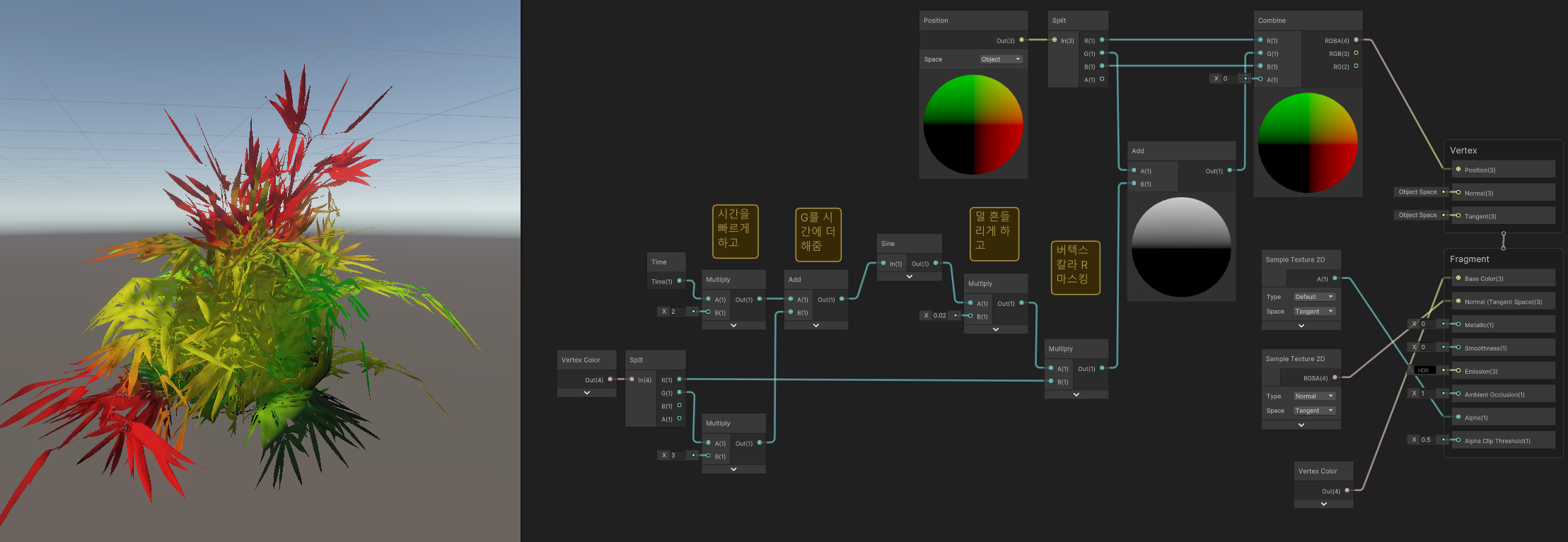

버텍스 칼라에 노란색을 칠해준다.
만약 G 채널이 있는 곳이라면 시간이 살짝 앞서 있어서 타이밍이 달라진다.

참고로 Vertex Color는 Vertex > Position과 Fragment > Base Color에 동시에 연결이 안된다.
코드가 양쪽에서 동시에 사용할 수 있게 만들어지지 않기 때문이다.
Preview 노드를 통해 중개하거나, Vertex Color 노드를 2개 만들어서 연결해주면 된다.
