I/O devices and interfaces

BUS

정의

shared communication channel

bottleneck이 될 수 있다 by physical factors (선의 길이, 연결의 수 등)

Bus Types

Processor - Memory buses

short & high speed

I/O buses

longer, multiple connections

Bus Signals and Synchronization

• Data lines : address와 data 운반
  - Cahce miss 났을 때
• Control lines : metadata
• Synchronous : bus clock 사용
• Asynchronous : handshaking

Example

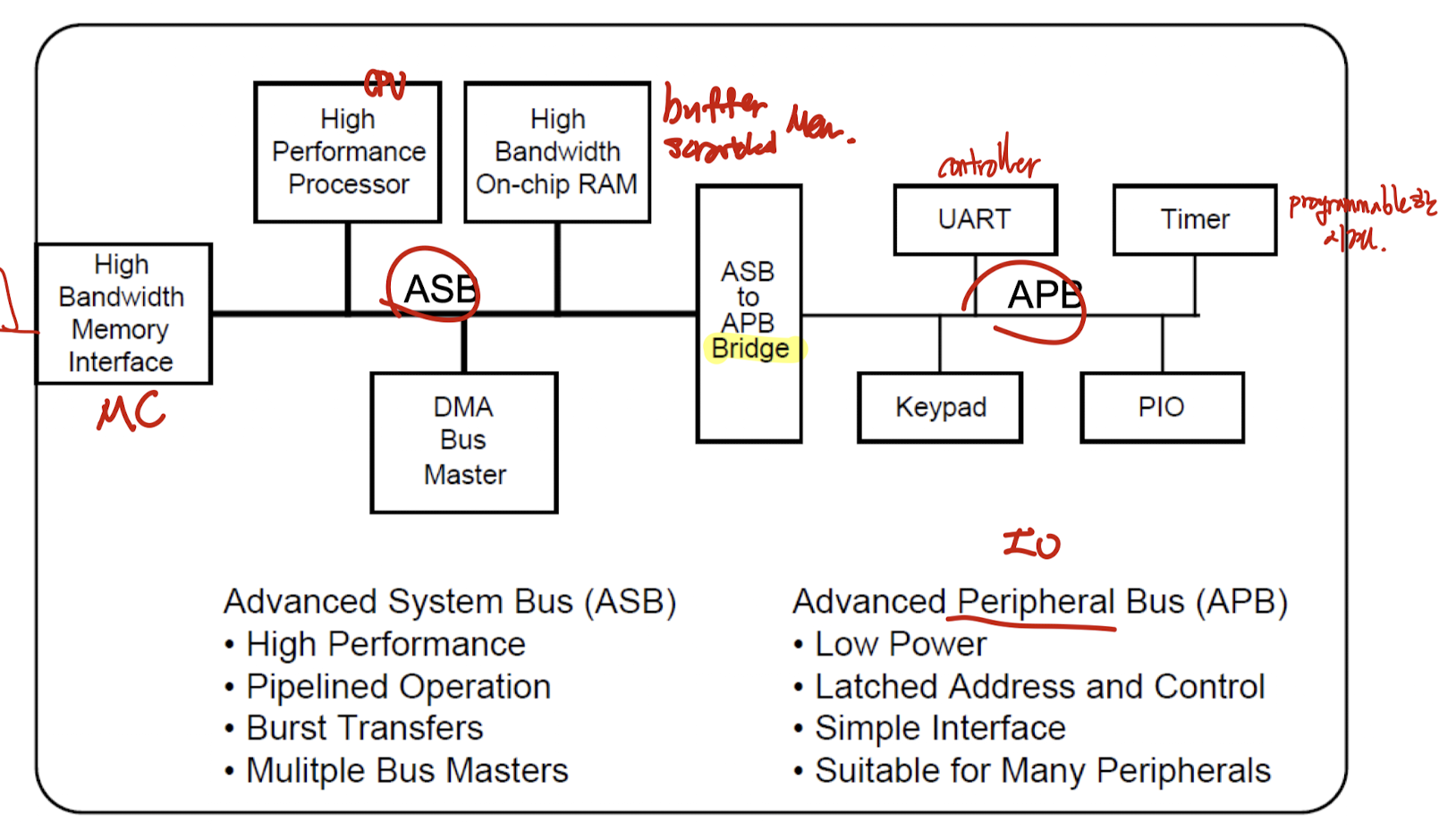

AMBA Bus Architecture

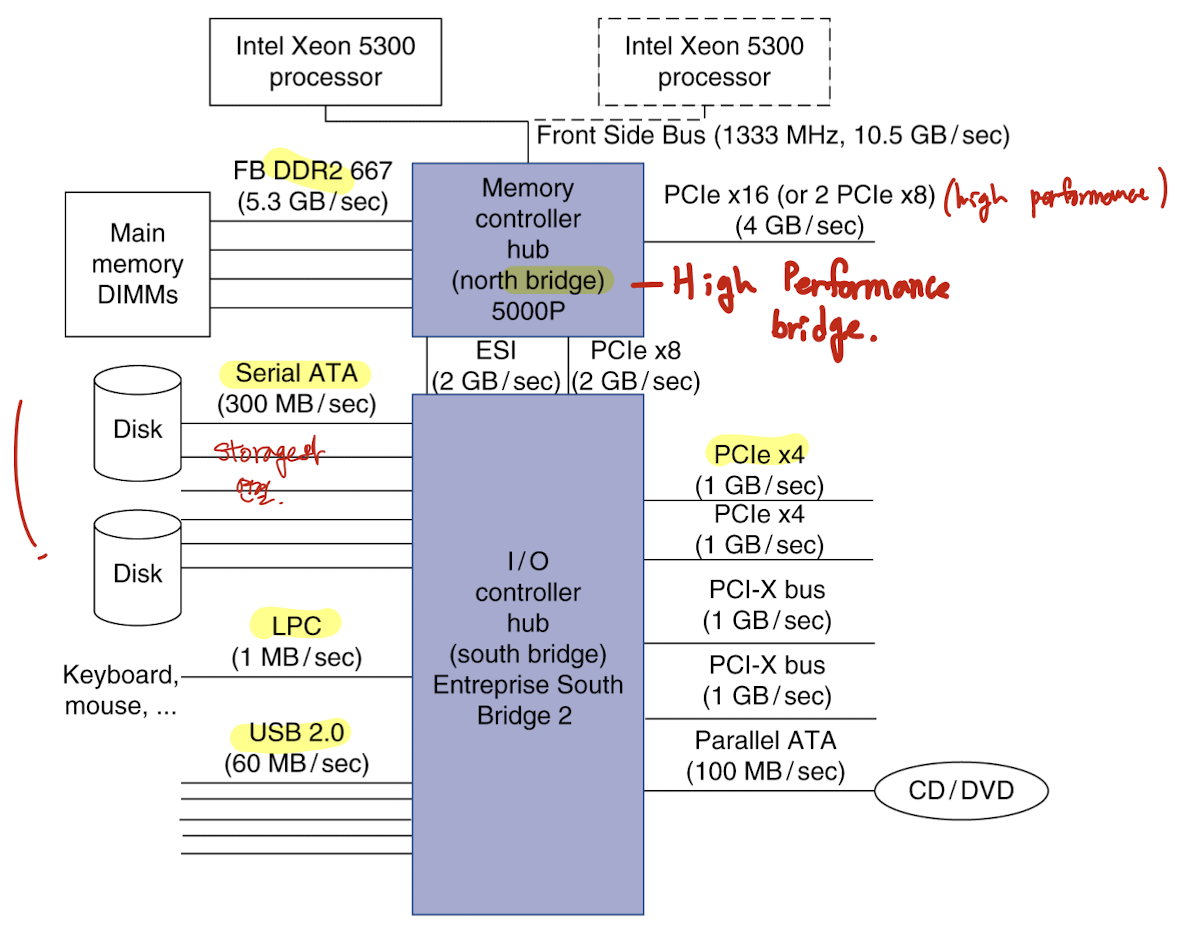

x86 PC IO System

• DDR2 : Memory
• Serial ATA : Disk
• LPC, USB : keyboard / mouse (long dist)
• PCIe : for High performance (short dist)

I/O addressing

I/O Management

I/O mediated by the OS

• multiple program이 I/O resource 공유 -> scheduling 필요!
• I/O가 asynchronous interrupt 발생 -> interrupt처럼

I/O not mediated by the OS

• small interrupt handling routines
• I/O direct로 handle해야함

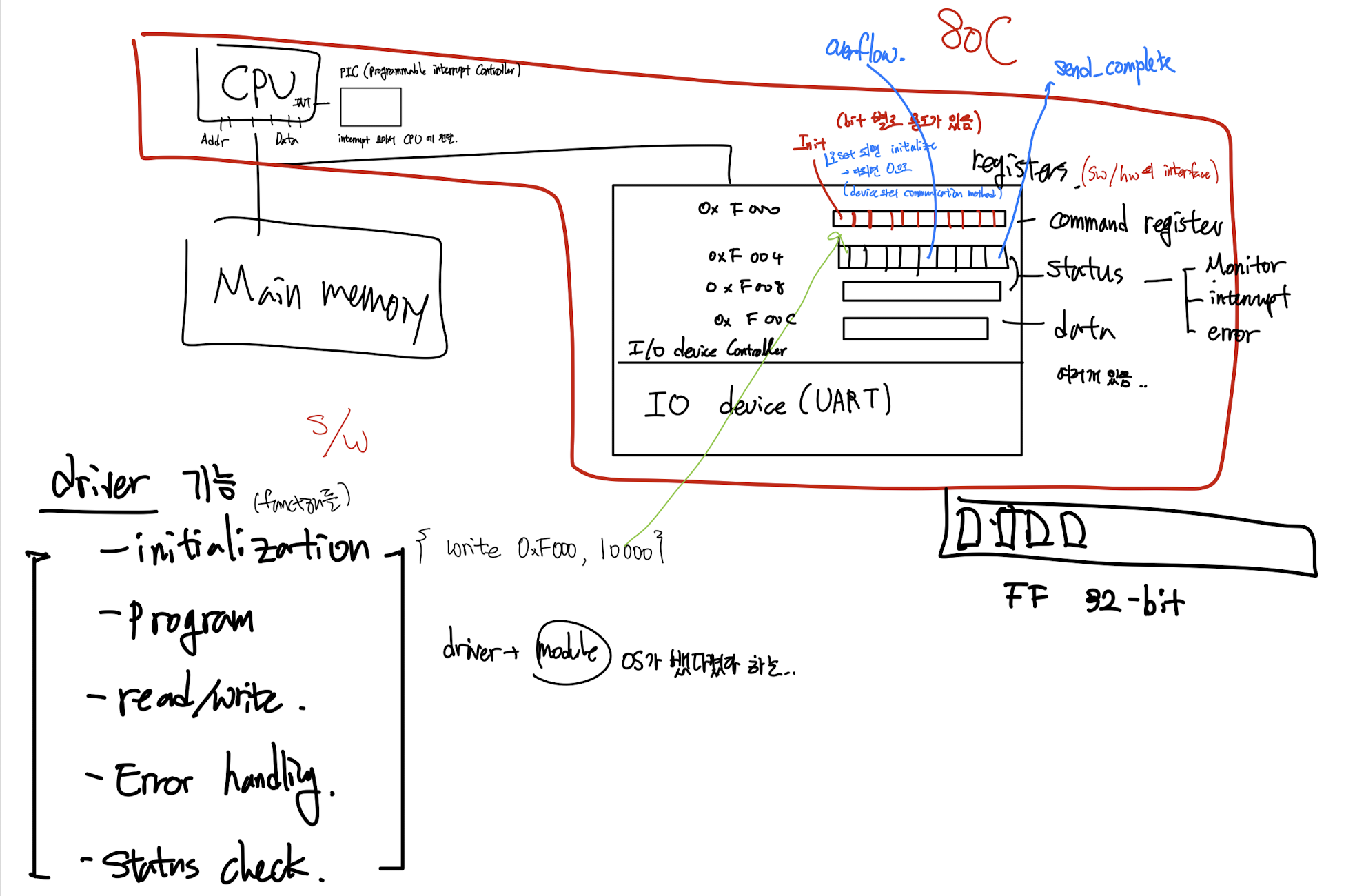

I/O Commands

Registers

S/W와 H/W의 interface 역할

위치 : Memory
Access:
RISC (MIPS / ARM): SW interrupt -> mode switch -> lw / sw
CISC (x86) : assembly로 access

• Command registers : 각 비트가 특정 명령 나타냄
• Status registers : 각 비트가 특정 상태 나타냄
• Data registers : data 내용..?

Interrupt vs Polling

Polling

주기적으로 I/O status register 확인

특징

• small / low performance real-time 시스템에 적합
• cycle이 wasted되는 단점

Interrupts

암것도 안하다가 interrupt 받으면 handler 구동

특징

• exception처럼 동작
• priority에 따라 동작

Interrupt handling in ARM

Modes

• Undefined
• IRQ
• FIQ
• Abort
• SVC

Mechanism

1. CSPR(Current Processor Status Register)이 해당 mode에 맞는 SPSR(Saved Program Status Register)에 저장된다.
   (context switch overhead 최소화 하기 위해 tmp에 저장해두는 느낌)
2. 현재 PC를 해당 mode에 맞는 LR(Link Register)에 저장
3. CSPR의 mode bit을 수정하고, 해당 mode에 진입한다
4. exception handler의 address를 PC로 가져와서 vector table통해 jump

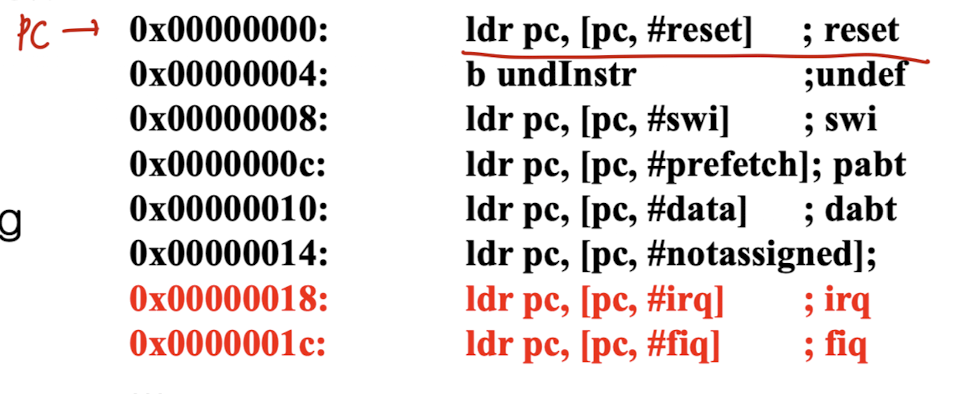

   <vector table>


Interrupt Type

SWI (Internal interrupt)

Software interrupt (not by I/O devices)

IRQ (External interrupt)

used for general purposed interrupts

FIQ (External interrupt)

fast response를 위한 interrupt (e.g. DMA)

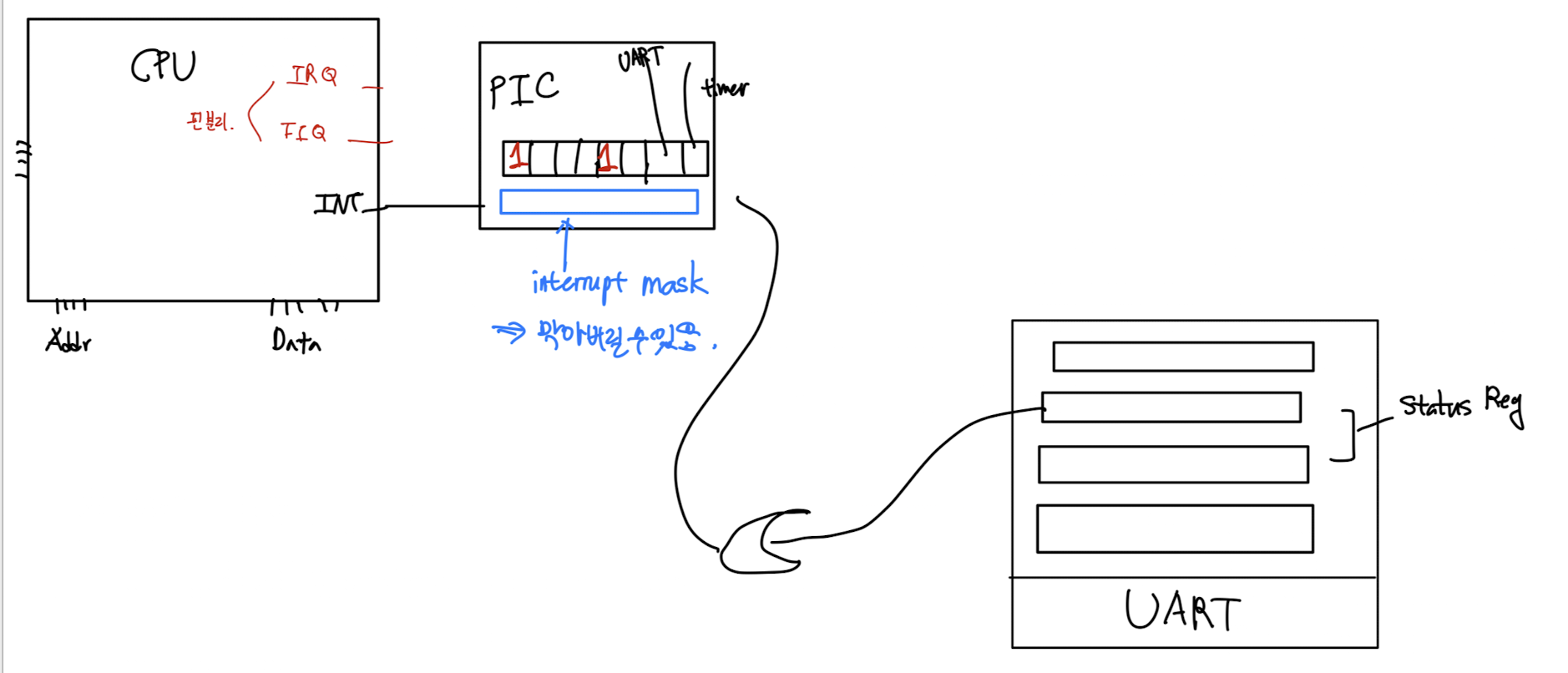

External interrupt 발생시 일어나는 일

1. interrupt register가 할당됨
2. interrupt register들이 IRQ, FIQ signal을 생성하기 위해 hirearchically하게 만들어짐.
3. IRQ,FIQ 신호가 들어오면, CPU는 다른 Interrupt 차단
   IRQ / FIQ 모드로 CPU 전환
   vector table로 jump
4. top half에 중요한거 처리, bottom half에 덜 중요한거 처리하고 원복

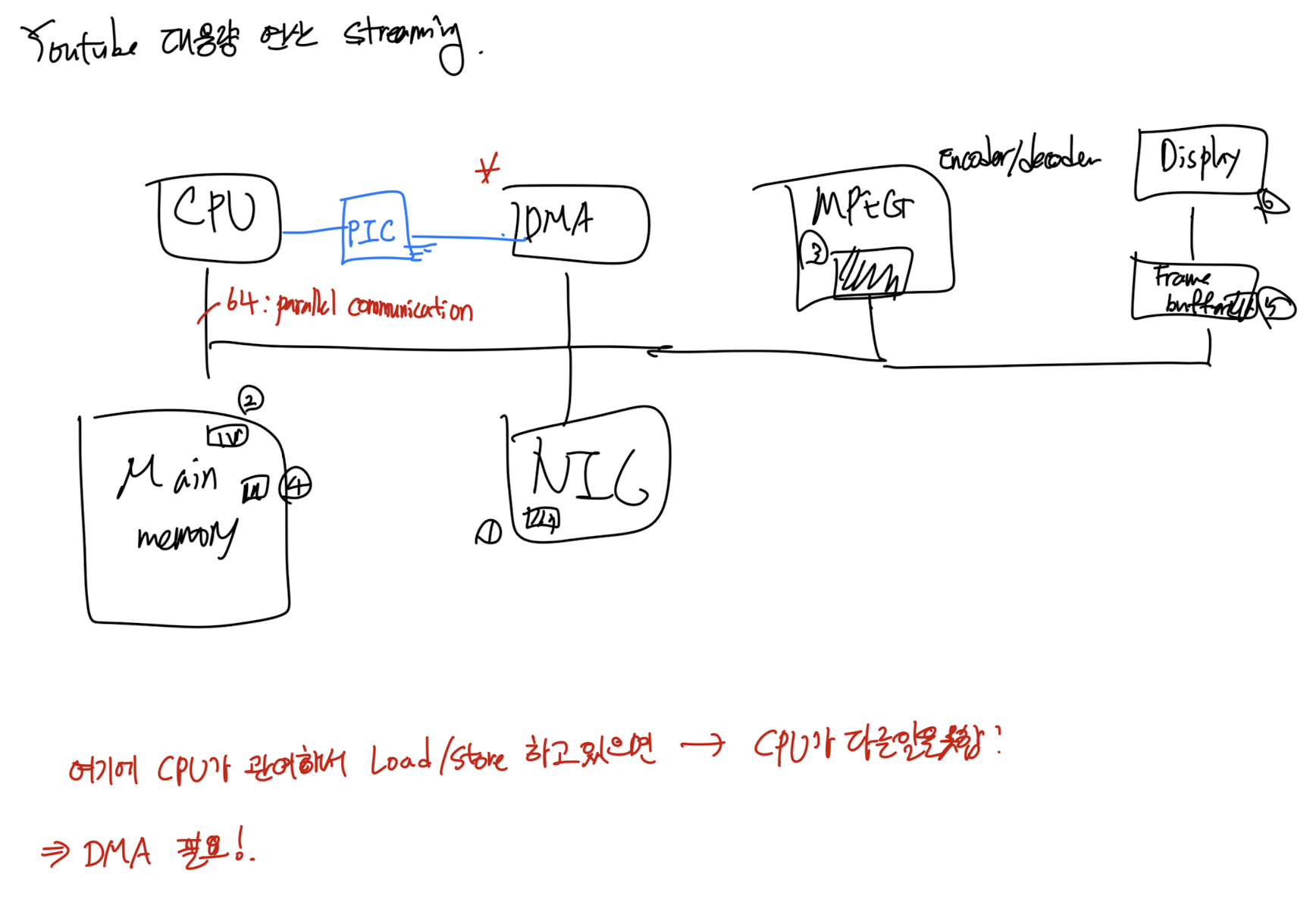

Direct Memory Access

Youtube Streaming하는데, CPU가 관여하고 있으면 다른 작업을 못함
-> DMA 필요

Serial Protocols

Single Data Wire로 주고받음

Firewire
USB

Parallel protocols

multiple bit을 parallel하게

PCI bus
ARM bus

Chip to Chip Communication

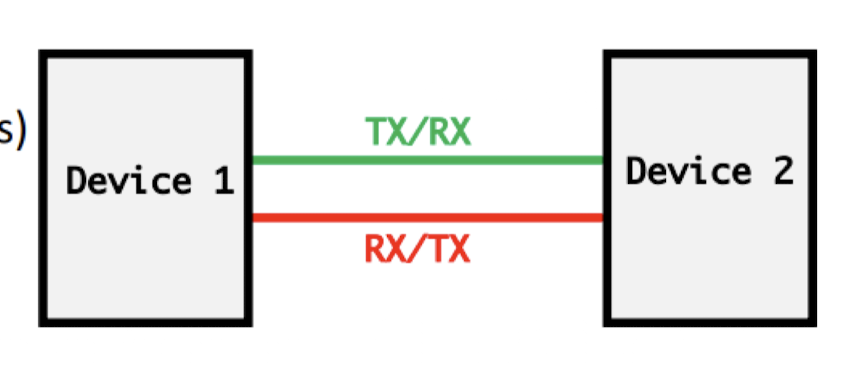

UART(Serial communications)

• stands for Universal Asynchronous Receiver Transmitter
• Two wire communicaiton

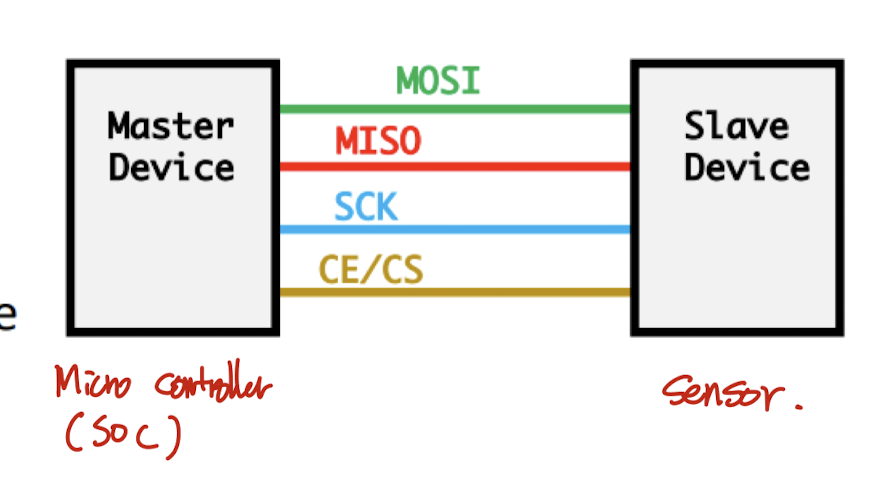

SPI (Serial-Peripheral Interface)

• MOSI : Master-Out-Slave-In
• MISO : Master-In-Slave-Out
• SCK : Serial Clock

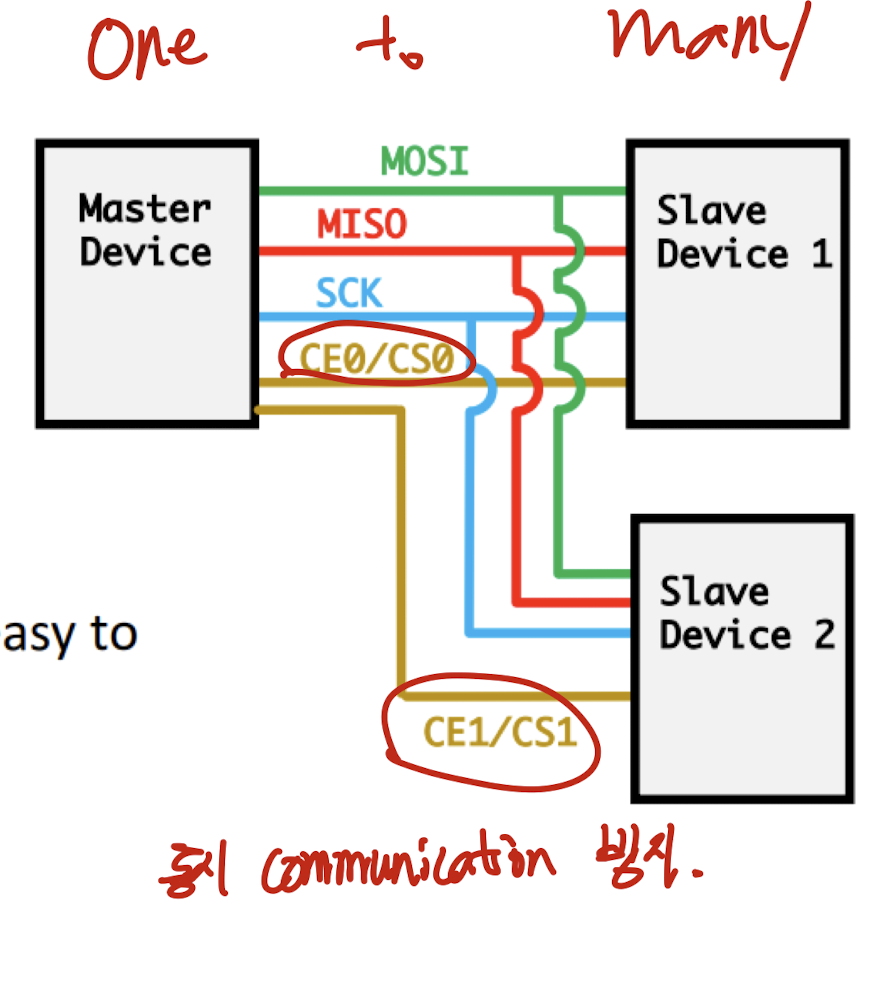

• CE /CS : Chip Enable or Chip Select (for one to many communication)


특징

High Data rates
Micro controller, Sensor에서 사용

I2C

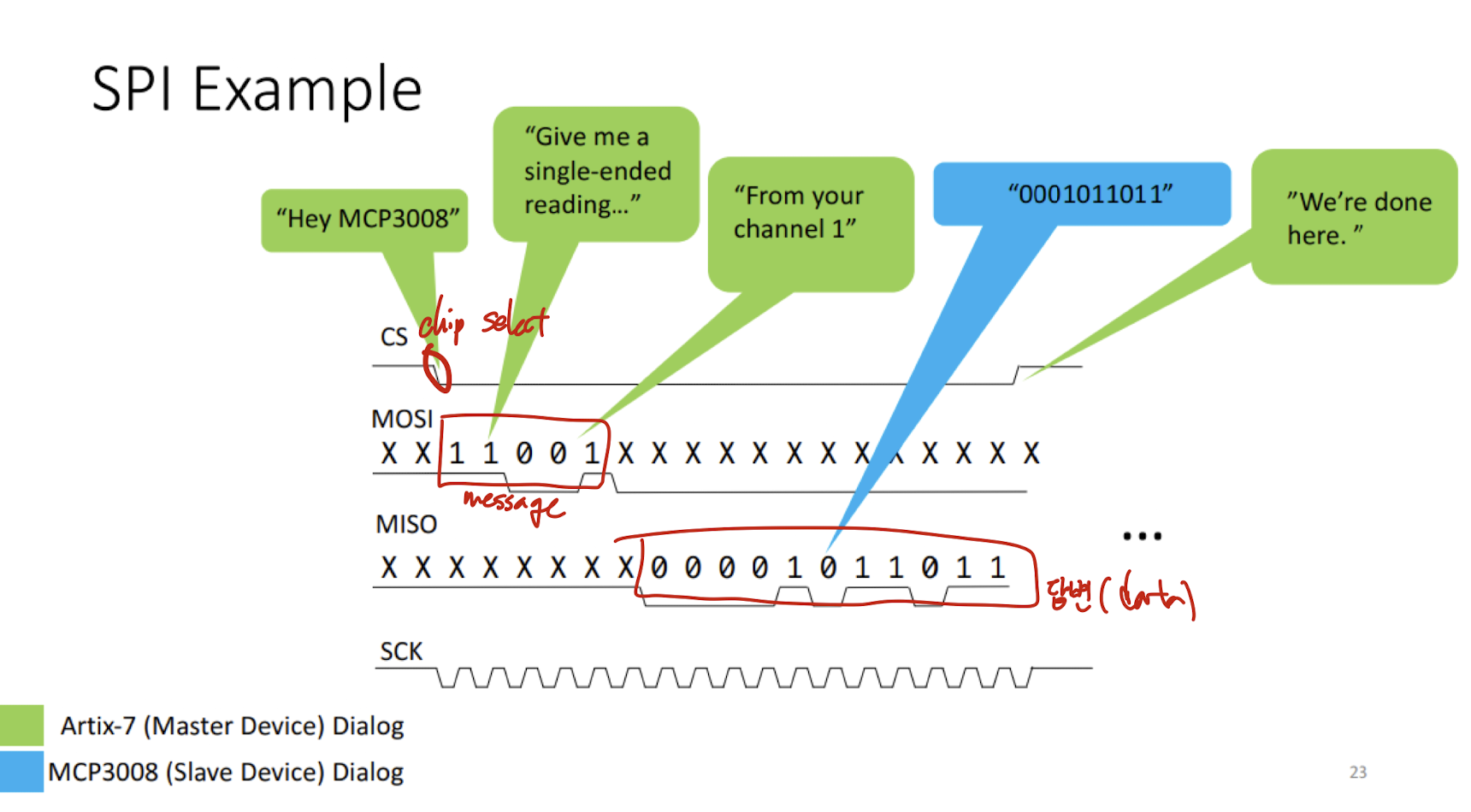

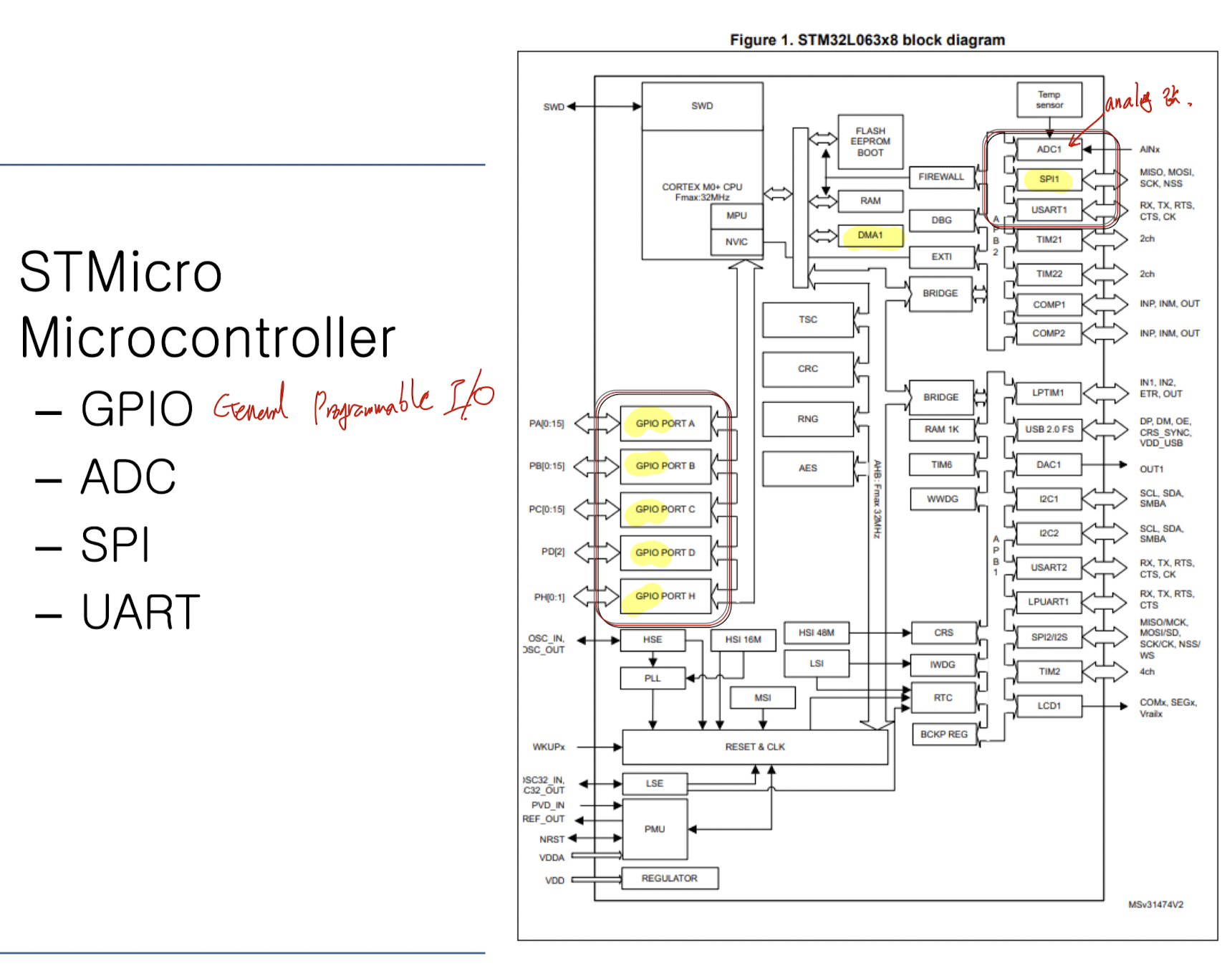

Example
