서로 다른 라우팅 프로토콜 간의 통신

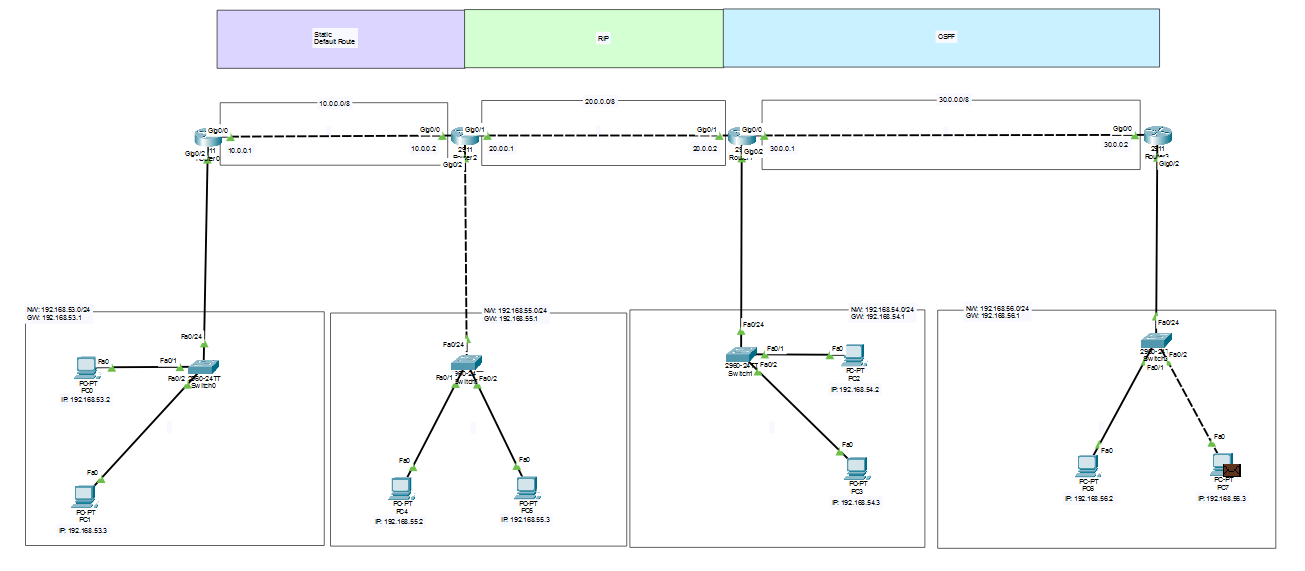

최종 완성본

PC와 아이피 설정, 게이트웨이 설정, 라우터 설정을 완료했다면

해당 내용에서는 static, RIP, OSPF 를 이용해 라우팅 프로토콜을 구성합니다
일단 각 라우터에 대한 설정을 해줍니다.

각 라우트 설정

왼쪽부터 1번 라우트) Static 라우팅 설정

# 편의상 디폴트 라우트 설정
Router1(config)# int g0/0
Router1(config-if)# ip addr 10.0.0.1 255.0.0.0
Router1(config-if)# exit
Router1(config)# ip route 0.0.0.0 0.0.0.0 10.0.0.2

왼쪽부터 2번 라우트) 다이나믹 라우팅 설정(RIP)

Router2(config)# int g0/0
Router2(config-if)# ip addr 10.0.0.2 255.0.0.0
Router2(config-if)# exit
Router2(config)# int g0/1
Router2(config-if)# ip addr 20.0.0.1 255.0.0.0
Router2(config-if)# exit
Router2(config)# router rip (RIP 라우터 설정 진입)
Router2(config-router)# network 20.0.0.0
Router2(config-router)# network 192.168.55.0

왼쪽부터 3번 라우트) 다이나믹 라우팅 설정(RIP)

Router3(config)# int g0/1
Router3(config-if)# ip addr 20.0.0.2 255.0.0.0
Router3(config-if)# exit
Router3(config)# int g0/0
Router3(config-if)# ip addr 30.0.0.1 255.0.0.0
Router3(config-if)# exit
Router3(config)# router rip (RIP 라우터 설정 진입)
Router3(config-router)# network 20.0.0.0
Router3(config-router)# network 192.168.54.0

왼쪽부터 4번 라우트) 다이나믹 라우팅 설정(OSPF)

Router4(config)# int g0/0
Router4(config-if)# ip addr 30.0.0.2 255.0.0.0
Router4(config-if)# exit
Router4(config)# router ospf 1 (OSPF 라우터 설정 진입)
Router4(config-router)# network 30.0.0.0 0.255.255.255 area 0
Router4(config-router)# network 192.168.56.0 0.0.0.255 area 0

각 라우팅 프로토콜 재분배 작업

각 라우터 설정이 완료되었다면
재분배(redistribute)에 대한 작업을 해주어야 서로 다른 라우팅 프로토콜이 통신할 수 있다.

2번(RIP)의 라우트가 옆의 1번에의 내용을 재분배를 해주어야 한다

# 라우터 1에 정적 라우팅 연결
Router2(config)# ip route 192.168.53.0 255.255.255.0 10.0.0.1 (라우터 1번 연결)

# 다른 라우트에 재분배 (RIP에 staic에서 받은 정보를 재분배)
Router2(config)# router rip (RIP 라우터 설정 진입)
Router2(config-router)# redistribute static (정적 라우팅을 재분배)

3번 라우트(RIP) 같은경우
3번 라우트(RIP)는 4번 라우트(OSPF)의 내용을 모르기에 재분배를 해주고
반대로 4번 라우트도 3번 라우트에 대한 내용을 모르기에 3번 라우트에서 반대도 재분배 해주어야 한다

# 서로 다른 라우팅 재분배 (OSPF에 RIP에서 받은 정보를 재분배)
Router3(config)# router ospf 1 (OSPF 라우터 설정 진입)
Router3(config-router)# redistribute rip subnets (RIP에 대한 다이나믹 라우팅을 재분배)

# 서로 다른 라우팅 재분배 (RIP에 OSPF에서 받은 정보를 재분배)
Router3(config)# router rip (RIP 라우터 설정 진입)
Router3(config-router)# redistribute ospf 1 metric 1 (OSPF에 대한 다이나믹 라우팅을 재분배)

이와 같이 아래의 내용처럼 모든 라우트 간의 재분배를 해준다면 서로 다른 라우팅 프로토콜이라도 통신이 가능해진다.

번외

redistribute rip subnets 해당 명령어 의미

항목	의미
redistribute rip	RIP 라우트를 다른 프로토콜(OSPF 등)에 재분배
subnets	모든 서브넷(prefix 길이 그대로)을 재분배. Classful 제한 제거

redistribute ospf 1 metric 1 해당 명령어 의미

항목	의미
redistribute ospf	OSPF 라우트를 다른 프로토콜(RIP 등)에 재분배
1 (첫 번째)	OSPF 프로세스 번호
metric	재분배되는 프로토콜의 metric을 지정
1 (마지막)	metric 값(예: RIP의 hop count 1, OSPF cost 1 등) "1 hop 떨어진 네트워크다" 라는 의미일 뿐

EIGRP
redistribute ospf 1 metric 1544 10 255 1 1500 해당 명령어 의미

metric <BW> <Delay> <Reliability> <Load> <MTU>

항목	의미
BW	Bandwidth (kbps 단위)
Delay	OSPF 프로세스 번호
Reliability	Delay (tens of microseconds 단위 = 10×10μs = 100μs)
Load	Load (1~255, 1=1% load)
MTU	MTU (bytes)
