📗Spring MVC Study [ Spring MVC 전체 구조 ]

Caruh·2025년 3월 19일

Spring MVC

목록 보기

9/17

전 시간에 직접 만들어봤던 MVC 프레임워크 구조

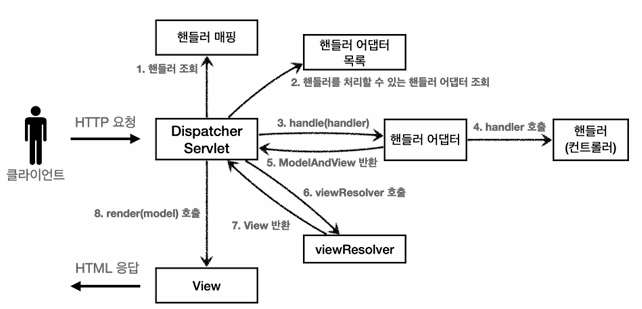

Spring MVC 구조

직접 만든 프레임워크 -> 스프링 MVC 비교

FrontController -> DispatcherServlet

handlerMappingMap -> HandlerMapping

MyHandlerAdapter -> HandlerAdapter

ModelView -> ModelAndView

viewResolver -> ViewResolver

MyView -> View

DispatcherServlet 구조 살펴보기

org.springframework.web.servlet.DispatcherServlet

spring MVC도 프론트 컨트롤러 패턴으로 구현되어 있다.

spring MVC도 프론트 컨트롤러가 바로 DispatcherServlet이다.

DispatcherServlet이 SpringMVC의 핵심이다.

DispatcherServlet 서블릿 등록

DispatcherServlet도 부모 클래스에서 HttpServlet을 상속 받아서 사용하고, 서블릿으로 동작한다.

Dispatcher -> FrameworkServlet -> HttpServletBean -> HttpServlet

스프링 부트는 DispatcherServlet을 서블릿으로 자동 등록하면서 모든 경로 urlPatterns="/"에 대해서 매핑한다.

참고 : 더 자세한 경로가 우선순위가 높다. 즉 DispatcherServlet은 우선순위가 낮다.

요청 흐름

서블릿이 호출되면 HttpServlet이 제공하는 service()가 호출된다.

스프링 MVC는 DispatcherServlet의 부모인 FrameworkSerlvet에서 service()를 오버라이드 해두었다.

FrameworkSerlvet.service()를 시작으로 여러 메서드가 호출되면서 DispatcherServlet.doDispatch()가 호출된다.

DispatcherSerlvet 핵심 [ doDispatch() ]

protected void doDispatch(HttpServletRequest request, HttpServletResponse
response) throws Exception {
 	HttpServletRequest processedRequest = request;
 	HandlerExecutionChain mappedHandler = null;
 	ModelAndView mv = null;

 	// 1. 핸들러 조회
	mappedHandler = getHandler(processedRequest);

 	if (mappedHandler == null) {
 		noHandlerFound(processedRequest, response);
 		return;
 	}
 	// 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
	HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

 	// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
	mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
 	processDispatchResult(processedRequest, response, mappedHandler, mv,
	dispatchException);
 }
private void processDispatchResult(HttpServletRequest request,
HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView
mv, Exception exception) throws Exception {
	// 뷰 렌더링 호출
	render(mv, request, response);
 }
protected void render(ModelAndView mv, HttpServletRequest request,
HttpServletResponse response) throws Exception {
	View view;
	String viewName = mv.getViewName();
 	// 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
	view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
 	// 8. 뷰 렌더링
	view.render(mv.getModelInternal(), request, response);
}

동작 순서
1. 핸들러 조회 : 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
2. 핸들러 어댑터 조회 : 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.
3. 핸들러 어댑터 실행 : 핸들러 어댑터를 실행한다.
4. 핸들러 실행 : 핸들러 어댑터가 실제 핸들러를 실행한다.
5. ModelAndView 반환 : 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.
6. viewResolver 호출 : 뷰 리졸버를 찾고 실행한다. (jsp의 경우 : InternalResourceViewResolver가 자동 등록되고, 사용된다.)
7. View 반환 : 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다. (jsp의 경우 : InternalResourceView(JstlView)를 반환하는데 내부에 foward()로직이 있다.)
8. 뷰 렌더링 : 뷰를 통해서 뷰를 렌더링 한다.

인터페이스 살펴보기

스프링 MVC의 큰 강점은 DispatcherServlet코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다는 점이다.
인터페이스들만 구현해서 DispatcherServlet에 등록하면 개인만의 컨트롤러를 만들 수 있다.

주요 인터페이스 목록

핸들러 매핑 : org.springframework.web.servlet.HandlerMapping

핸들러 어댑터 : org.springframework.web.servlet.HandlerAdapter

뷰 리졸버 : org.springframework.web.servlet.ViewResolver

뷰 : org.springframework.web.servlet.View
