3장 - 예제2

예제2 : Digital Input

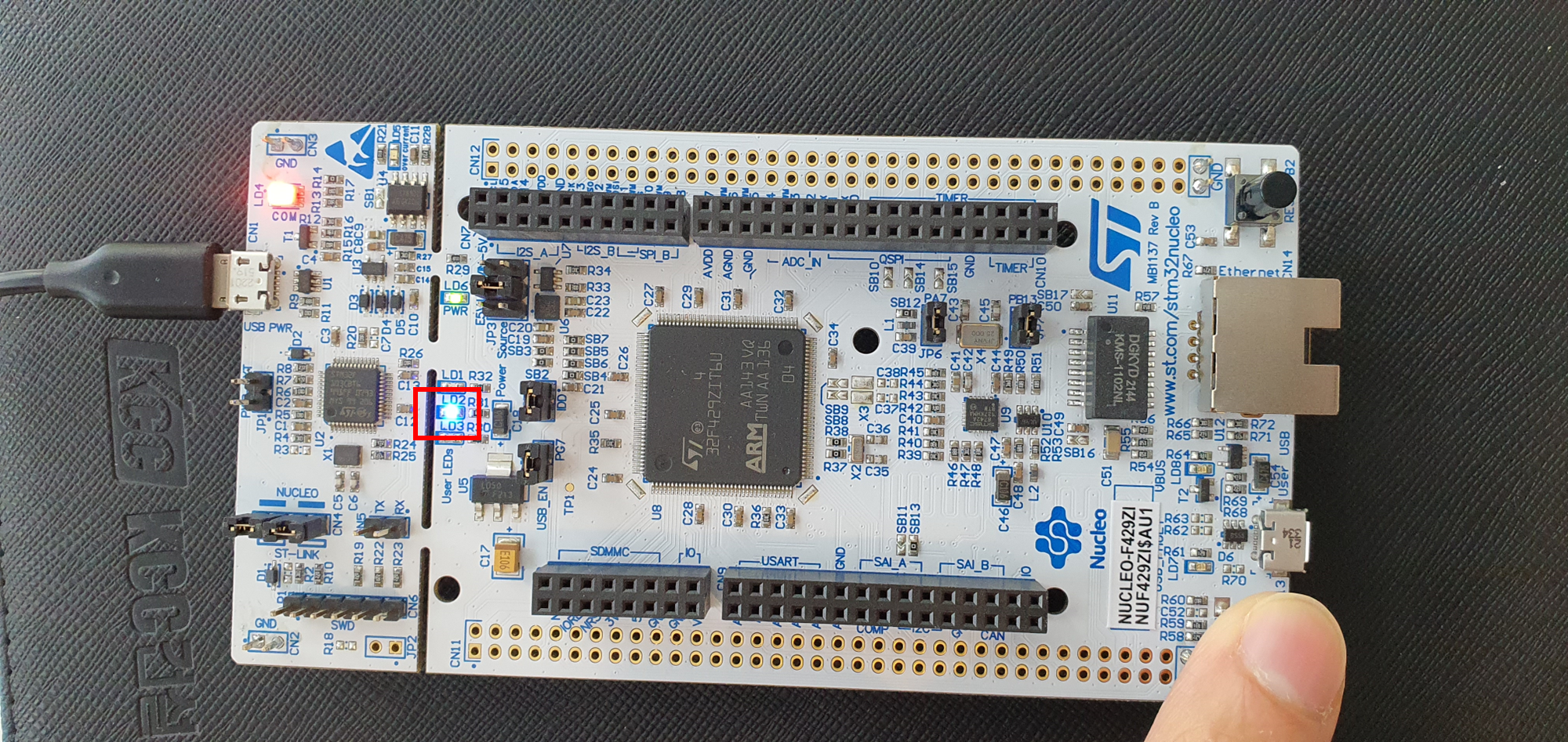

• 디지털 포트에서 입력 로직레벨을 읽어서 레벨이 Low면 Blue LED를 Off, High면 Blue LED를 On

• UML Tool
  1) Read GPIO C_13
  2)
  2-1) if 1 => Write BPIO B_7 SET
  2-2) if 0 => Write GPIO B_7 Reset

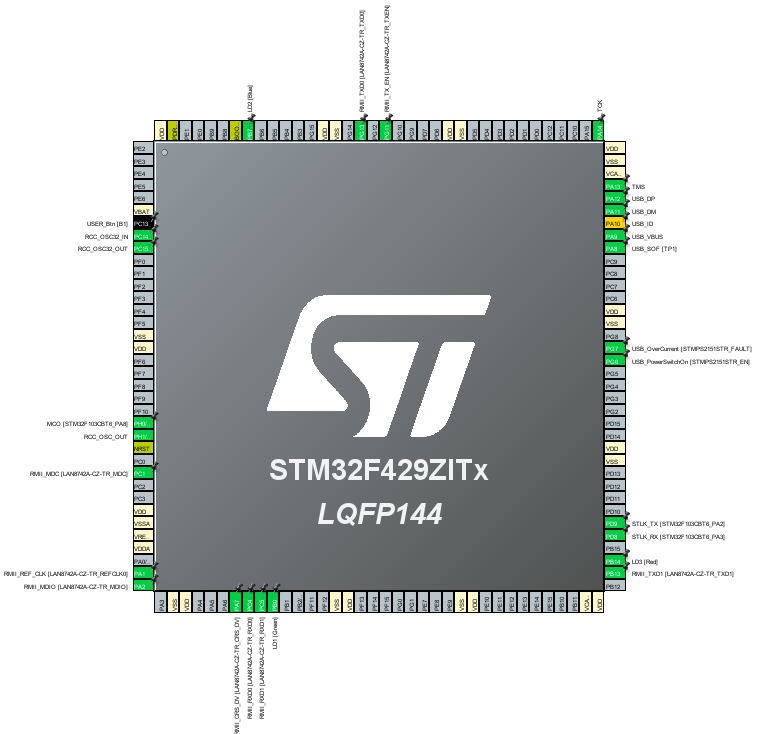

• PinMap

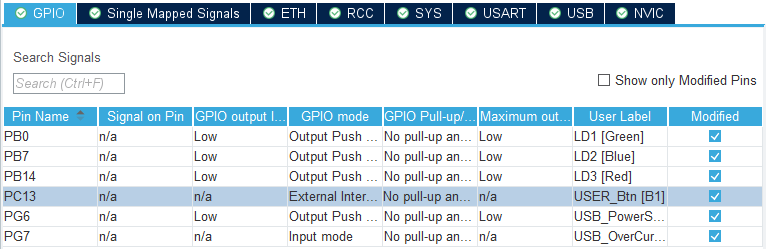

• GPIOC GPIO_PIN_13이 입력으로 되어있는지 확인

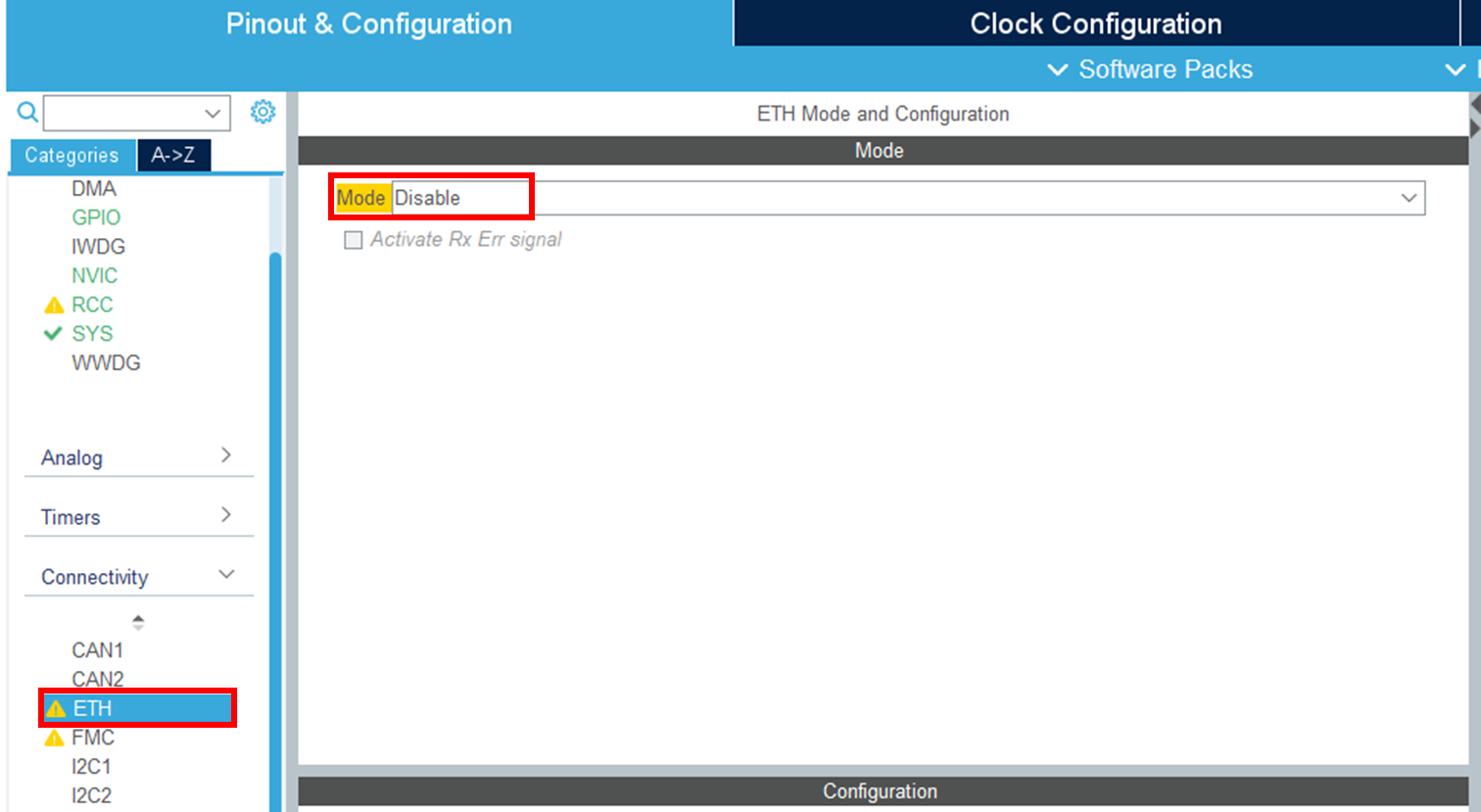

• ETH 부분을 Disable


• Generate Code

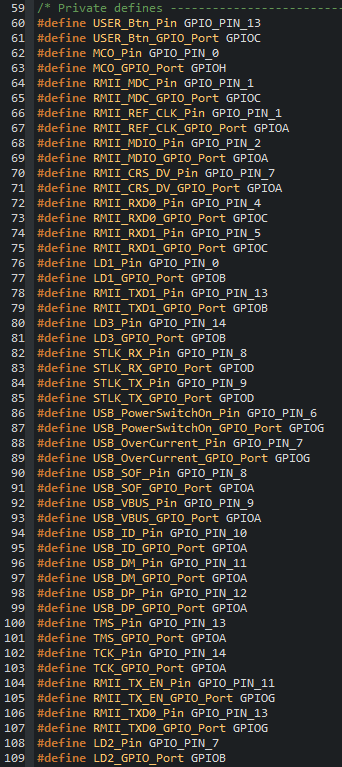

• Inc - main.h 파일을 열면 아래와 같이 정의된 내용들 있음

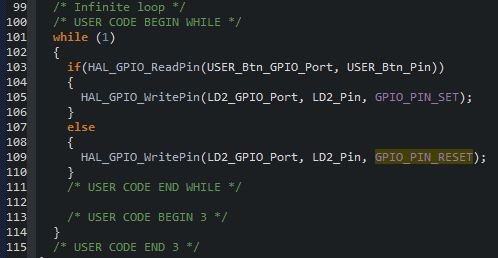

• Src - main.c에서 코딩

while(1)
{
	if(HAL_GPIO_ReadPin(USER_Btn_GPIO_Port, USER_Btn_Pin)
    {
    	HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_SET);
    }
    else
    {
    	HAL_GPIO_WritePin(LD2_GPIO_Port, LD2_Pin, GPIO_PIN_RESET);
    }
}

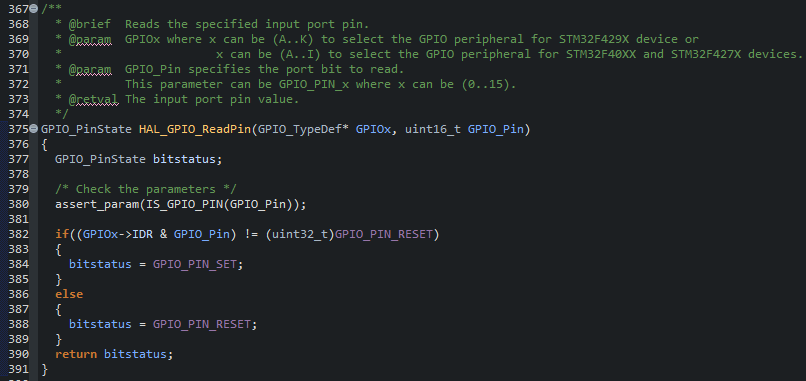

• HAL_GPIO_ReadPin(GPIO_Type, GPIO_Pin);

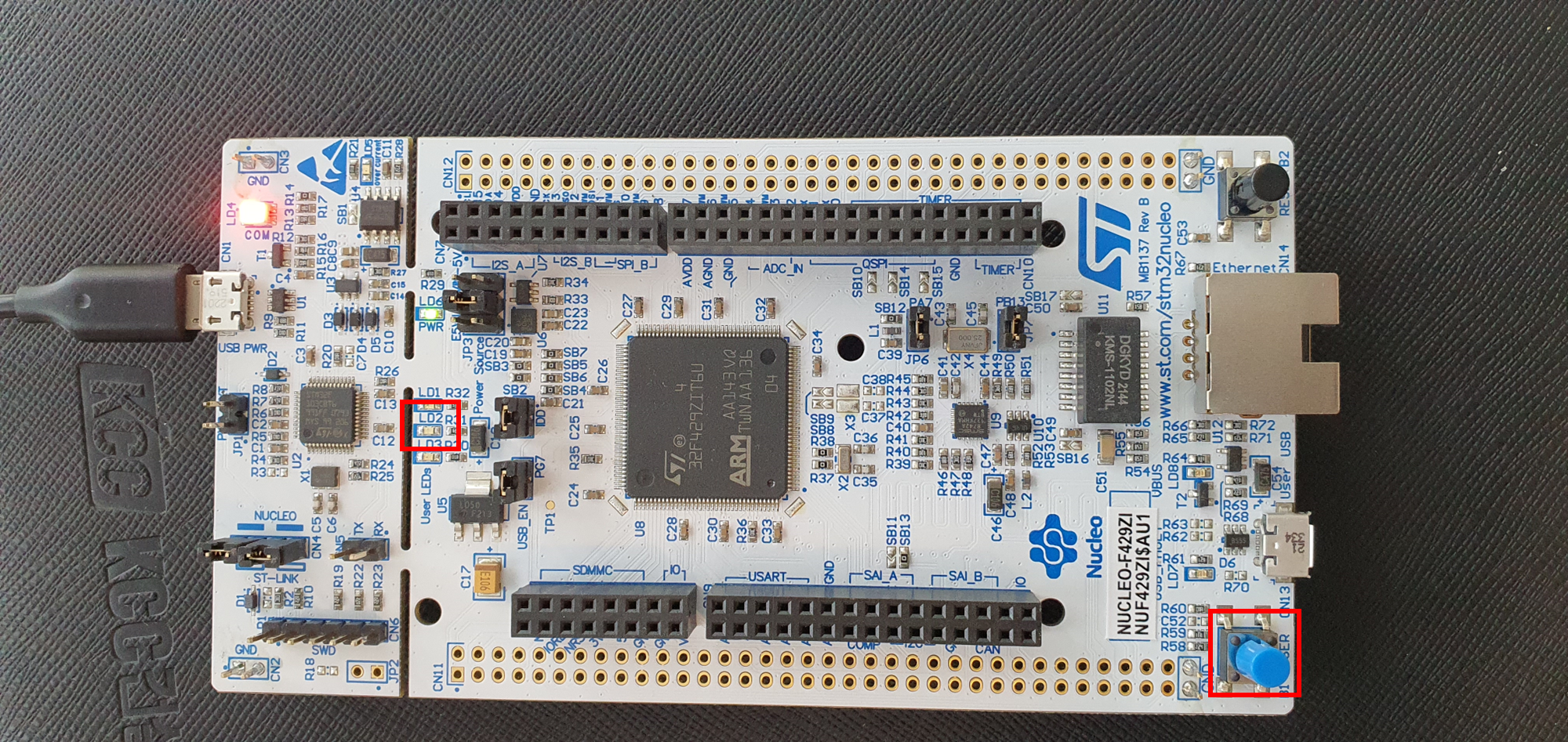

• 디버그 및 실행
  : USER 스위치를 누르면 켜지고 떼면 꺼진다
