MediaPipe 사용해보기

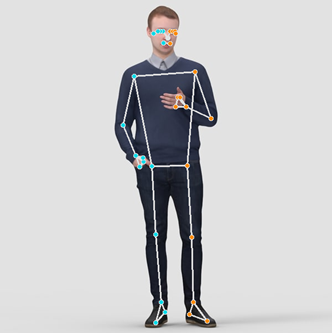

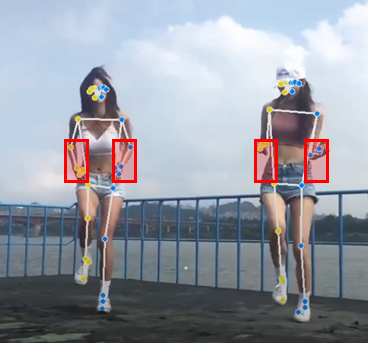

싸피 2학기 프로젝트로 MediaPipe라는 라이브러리를 사용하게 되었다. MediaPipe는 동작인식 AI모델로, 아래 사진처럼 사진 혹은 동영상에 저렇게 스켈레톤을 그려준다. 아래와 같은 사진은 그렇게 신기하지 않을 것이고, 그만큼 레퍼런스도 많다. 이번 프로젝트는 이 라이브러리를 사용해서 댄스 초보자들이 본인의 춤이 어디가 틀렸는지 쉽게 알아볼 수 있도록 도와주는 프로젝트이다. 아래와 같은 느낌으로? (사진 출처)

따라서 여러 자료를 찾아보던 도중, 여기를 참고하면 대략적인 느낌을 잡을 수 있을 것 같았다. 코드도 유튜브 동영상 설명란에 기재되어 있으니 이 코드를 한 번 따라가 보려고 한다. 우선 아래 코드를 따라 치면 기본 세팅은 끝난다.

# mediapipe설치
!pip install mediapipe opencv-python

# 사전작업
import cv2
import mediapipe as mp
import numpy as np
mp_drawing = mp.solutions.drawing_utils
mp_pose = mp.solutions.pose

# 탐지
cap = cv2.VideoCapture(0)
## Setup mediapipe instance
with mp_pose.Pose(min_detection_confidence=0.5, min_tracking_confidence=0.5) as pose:
    while cap.isOpened():
        ret, frame = cap.read()

        # Recolor image to RGB
        image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        image.flags.writeable = False

        # Make detection
        results = pose.process(image)


        # Recolor back to BGR
        image.flags.writeable = True
        image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)

        # Render detections
        mp_drawing.draw_landmarks(image, results.pose_landmarks, mp_pose.POSE_CONNECTIONS,
                                mp_drawing.DrawingSpec(color=(245,117,66), thickness=2, circle_radius=2),
                                mp_drawing.DrawingSpec(color=(245,66,230), thickness=2, circle_radius=2)
                                 )

        cv2.imshow('Mediapipe Feed', image)

        if cv2.waitKey(10) & 0xFF == ord('q'):
            break

    cap.release()
    cv2.destroyAllWindows()

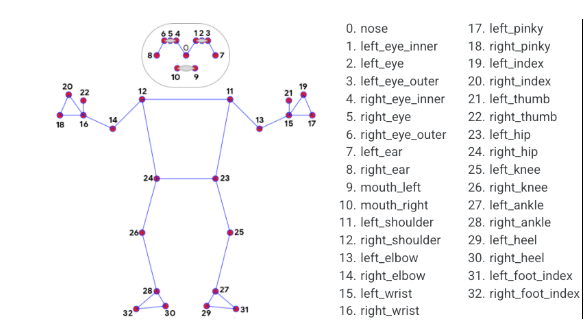

그 다음 실제로 각도를 계산해보자. 우선 아래 그림이 MediaPipe에서 제공하는 관절? 점? 정보이다. (33개)

# 2. Determining Joints
cap = cv2.VideoCapture(0)
## Setup mediapipe instance
with mp_pose.Pose(min_detection_confidence=0.5, min_tracking_confidence=0.5) as pose:
    while cap.isOpened():
        ret, frame = cap.read()

        # Recolor image to RGB
        image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        image.flags.writeable = False

        # Make detection
        results = pose.process(image)

        # Recolor back to BGR
        image.flags.writeable = True
        image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)

        # Extract landmarks
        try:
            landmarks = results.pose_landmarks.landmark
            print(landmarks)
        except:
            pass


        # Render detections
        mp_drawing.draw_landmarks(image, results.pose_landmarks, mp_pose.POSE_CONNECTIONS,
                                mp_drawing.DrawingSpec(color=(245,117,66), thickness=2, circle_radius=2),
                                mp_drawing.DrawingSpec(color=(245,66,230), thickness=2, circle_radius=2)
                                 )

        cv2.imshow('Mediapipe Feed', image)

        if cv2.waitKey(10) & 0xFF == ord('q'):
            break

    cap.release()
    cv2.destroyAllWindows()

여기 results.pose_landmarks.landmark가 중요해 보인다. 우선 results, 즉 pose.process(image)는 영상의 분석결과?가 담겨있는 것 같다. try절 안에 landmarks를 출력해보면

[x: 0.08949225
y: 0.62972224
z: -0.79956245
visibility: 0.99791294
, x: 0.13338819
y: 0.5633135
z: -0.7905304
visibility: 0.9949792
, x: 0.15390673
y: 0.56560576
z: -0.79057825
visibility: 0.99570376
, x: 0.17515573
y: 0.56893575
z: -0.79080796
visibility: 0.99480563 ...]

이런 식으로 나온다. []안을 살펴보면 x,y,z,visibility가 하나의 원소가 된 배열임을 알 수 있는데, 이 배열의 크기를 살펴보면 33, 즉 위에서 봤던 갯수이다. 즉 각 점에 대한 정보가 landmarks인거고, 실제로 위의 코드에서는 while문이 돌 때 계속 landmarks를 출력한 것이니 저 []배열이 n개 출력된다. 암튼 이제 이 landmarks 배열 안에 점들을 가지고 계산하면 팔 각도같은 것을 계산할 수 있어보인다.

def calculate_angle(a,b,c):
    a = np.array(a) # First
    b = np.array(b) # Mid
    c = np.array(c) # End

    radians = np.arctan2(c[1]-b[1], c[0]-b[0]) - np.arctan2(a[1]-b[1], a[0]-b[0])
    angle = np.abs(radians*180.0/np.pi)

    if angle >180.0:
        angle = 360-angle

    return angle

위와 같이 각도를 계산할 수 있는 함수를 만들 수 있다. 각도를 계산하려면 3개의 점이 필요할 텐데, 각 점이 a, b, c인 듯 하다. 실제 코드와 함께 쓰면

cap = cv2.VideoCapture(0)
## Setup mediapipe instance
with mp_pose.Pose(min_detection_confidence=0.5, min_tracking_confidence=0.5) as pose:
    while cap.isOpened():
        ret, frame = cap.read()

        # Recolor image to RGB
        image = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        image.flags.writeable = False

        # Make detection
        results = pose.process(image)

        # Recolor back to BGR
        image.flags.writeable = True
        image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)

        # Extract landmarks
        try:
            landmarks = results.pose_landmarks.landmark

            # Get coordinates
            shoulder = [landmarks[mp_pose.PoseLandmark.LEFT_SHOULDER.value].x,landmarks[mp_pose.PoseLandmark.LEFT_SHOULDER.value].y]
            elbow = [landmarks[mp_pose.PoseLandmark.LEFT_ELBOW.value].x,landmarks[mp_pose.PoseLandmark.LEFT_ELBOW.value].y]
            wrist = [landmarks[mp_pose.PoseLandmark.LEFT_WRIST.value].x,landmarks[mp_pose.PoseLandmark.LEFT_WRIST.value].y]

            # Calculate angle
            angle = calculate_angle(shoulder, elbow, wrist)

            # Visualize angle
            cv2.putText(image, str(angle),
                           tuple(np.multiply(elbow, [640, 480]).astype(int)),
                           cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 2, cv2.LINE_AA
                                )

        except:
            pass


        # Render detections
        mp_drawing.draw_landmarks(image, results.pose_landmarks, mp_pose.POSE_CONNECTIONS,
                                mp_drawing.DrawingSpec(color=(245,117,66), thickness=2, circle_radius=2),
                                mp_drawing.DrawingSpec(color=(245,66,230), thickness=2, circle_radius=2)
                                 )

        cv2.imshow('Mediapipe Feed', image)

        if cv2.waitKey(10) & 0xFF == ord('q'):
            break

    cap.release()
    cv2.destroyAllWindows()

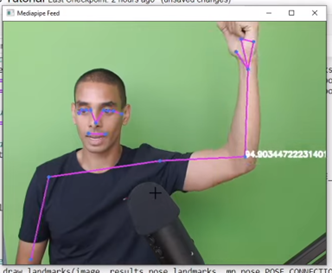

아래처럼 각도가 나오는 것이다. 위에서 shoulder, elbow, wrist 지정했던 곳을 내가 원하는 곳으로 바꾸면 원하는 곳의 각도 등을 계산할 수 있을 것으로 예상된다.
