Transmission Fundamentals

Electromagnetic Signal

전자기파, 전자파 또는 전자기 복사
: 전자기장의 흐름에서 발생하는 일종의 전자기 에너지

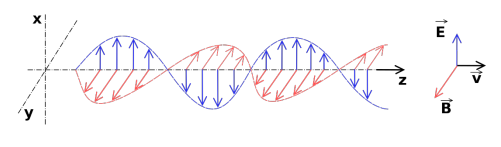

전기가 흐를 때 전기장과 자기장 동시 발생
둘디 수직함

Synchronized oscillations of electric and
magnetic fields

oscillation : 진동

frequency(진동)으로도 표현 가능
신호(signal)는 서로 다른 진동수로 구성된다!

• Analog signal:
  신호 강도는 시간동안 부드러움
  신호에 끊김이나 불연속성 없음

• Digital signal:
  신호강도(signal intensity)는 일정 기간동안 일정 수준 유지, 다른 일정 수준으로 변경됨

---

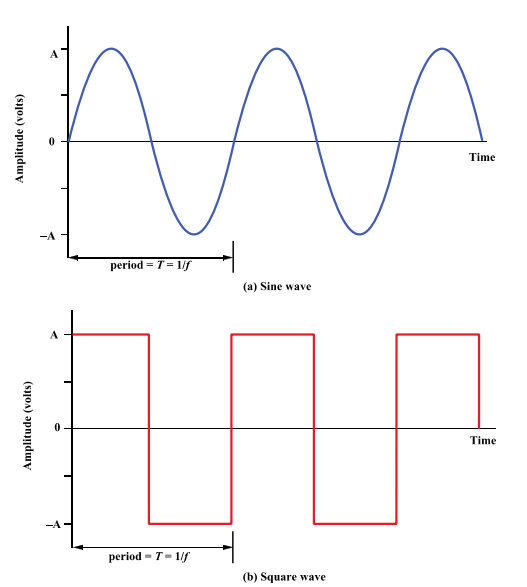

• Periodic signal ( 주기 함수)
  아날로그나 디지털 신호가 패턴으로 반복해서 나옴


Time-Domain Concepts

amplitude : 진폭

Peak amplitude
: 가장 큰 진폭, 주로 V로 측정

Frequency
: 진동수, Hertz 단위

Period
: 주기, 하나의 시그널이 생기는데 걸리는 시간
T = 1/f

Phase (위상)

: 반복되는 파형의 한 주기에서 첫 시작점의 각도 혹은 위치

Wave Length (파장)
: 파동의 한번의 주기가 가지는 길이 주로 람다로 표현

예시

기본 그래프...
한 주기는 1s이고 최대 amplitude는 A이다
A : amplitude 결정
f : 주파수

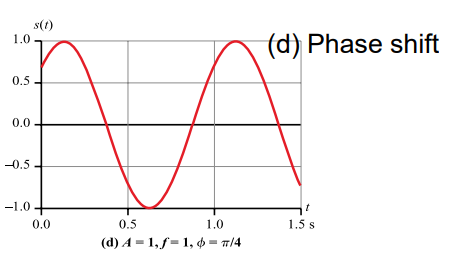

phase : 얼마나 평행이동했나

• fundamental frequency
  : 여러 신호들이 합쳐지는데 한 신호의 곱들로 합쳐졌을 때 곱해지지 않은 원본 신호를 말함..

전체 신호 주기는 fundamental frequency의 주기와 같음

• Spectrum
  : 신호가 가지는 주파수의 범위

• Absolute bandwidth
  : 신호 스펙트럼 범위

• Effective bandwidth
  : 대부분의 신호가 위치하는 작은 범위

data rate와 bandwidth 관계

• bandwidth가 클 수록 정보 전달률이 높아짐

• 디지털 웨이브는 무한의 bandwidth 가짐

• 전달 시스템은 bandwidth의 한계가 있음

• bandwidth가 넓을 수록 보내는 cost가 크다
