[DB] 모니터링 서버 구성

서버 정보

역할	hostname	서비스 버전	내부 IP주소
DB Server	db1	MariaDB-10.6.22 prometheus-node-exporter-1.3.1 mysqld_exporter-0.17.2	192.168.32.200
Prometheus Server	prometheus	prometheus-2.31 prometheus-node-exporter-1.3.1	192.168.32.150
Grafana Server	grafana	grafana-12.0.1	192.168.32.155

모니터링 서비스

도구	목적
Prometheus	시계열 기반 메트릭 수집 및 모니터링
Grafana	모니터링 데이터의 시각화

매트릭: 숫자로 표현할 수 있는 상태나 성능

---

Prometheus

: 데이터 수집 프로그램

관련 서비스

• prometheus.service
  프로메테우스 서비스

• prometheus-node-exporter.service
  시스템 메트릭 수집 (CPU, 메모리, 디스크, 네트워크 등)

작업 내용

1. 프로메테우스 서버에 설치
   hostname prometheus

• prometheus.service (9090)
  대상 서버 prometheus-node-exporter 정보 입력
  대상 서비스 exporter 정보 입력

  # DB prometheus-node-exporter 연결
    - job_name: node
      static_configs:
        - targets: ['localhost:9100','192.168.32.200:9100']

  # DB mysqld_exporter 연결
    - job_name: db
      static_configs:
        - targets: ['192.168.32.200:9104']

• prometheus-node-exporter.service (9100)

프로메테우스 웹 접속 URL
http://192.168.32.150:9090

2. 모니터링 대상 서버에 설치
   ex) DB
   hostname db1

• mariadb.service (3306)
• prometheus-node-exporter.service (9100)
  - DB 접속 정보 입력 (.my.cnf)

• mysqld_exporter (9104): DB 상태와 성능 관련 매트릭 수집

---

Grafana

시각화 도구

관련 서비스

• grafana-server.service
  그라파나 서비스

작업 내용

1. 그라파나 서버에 설치
   hostname grafana

• grafana-server.service (3000)
  Prometheus Server와 연결 (9090)


그라파나 웹 접속 URL
http://192.168.32.155:3000

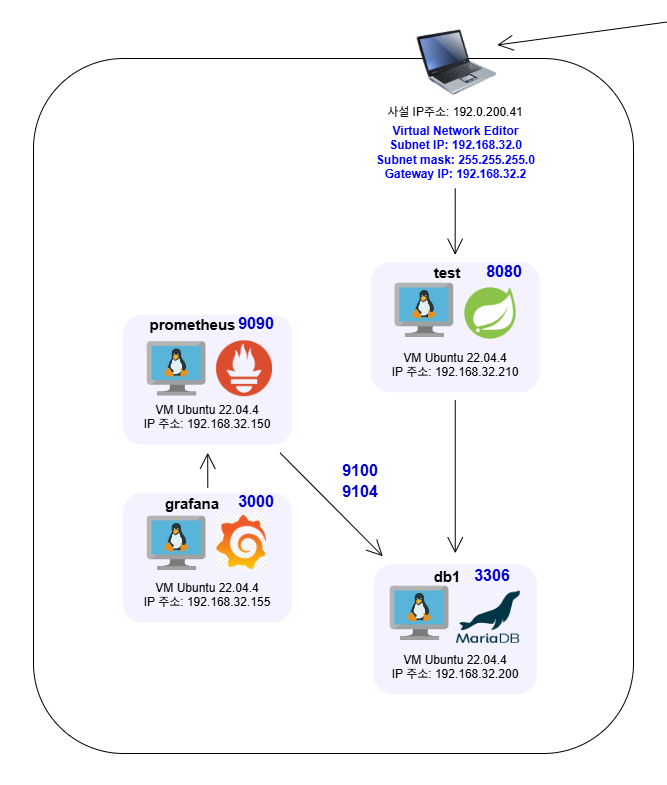

네트워크 구성도
