✅ 인터페이스 요구사항

• 시스템 인터페이스?
  📌 독립적으로 떨어져있는 시스템들끼리 서로 연동하여 상호작용하기 위한 접속 방법이나 규칙

◾️ 인터페이스 요구사항 검증 ⭐️

📌 사용자들의 요구사항이 요구사항 명세서에 정확하고 완전하게 기술되었는지 검토하고 개발 범위의 기준인 베이스라인을 설정하는 것.

◽️ 검증 수행 순서

• 요구사항 검토 계획 수립
• 검토 및 오류 수정
• 베이스라인 설정

◽️ 검증 방법(4)

• 요구 사항 검토
  요구사항 명세서의 결함 여부를 검토 담당자가 수작업으로 분석
  • 동료 검토(Peer Review)
    작성자가 명세서 내용을 직접 설명, 동료가 검토
  • 워크 스루(Walk Through)
    회의 전 명세서를 미리 배포
  • 인스펙션(Inspection)
    검토 전문가들이 명세서 확인
• 프로토타이핑
  SW 견본품을 만듦
• 테스트 설계
  테스트 케이스를 생성하여 요구사항이 실현 가능한지 테스트
• CASE 도구 이용
  일관성 분석을 통해 요구사항 변경을 추적, 분석, 관리

◽️ 검증 주요 항목

• 완전성(Completeness)
• 일관성(Consistency)
• 명확성(Unambiguity) : 모든 참여자가 요구사항을 명확히 이해
• 기능성(Funtionality) : how 보다 what에 더 중점을 두고 있는가
• 검증 가능성(Verifiability) : 요구내용 일치를 검증할 수 있는가
• 추적 가능성(Traceability) : 명세서를 추적할 수 있는가
• 변경 용이성(Easily Changeable) : 명세서 변경이 용이한가

◾️ 인터페이스 방법 명세화

◽️ 인터페이스별로 송수신 방법을 명세화하기 위해 필요한 정보

• 시스템 연계 기술
  • DB Link : DB에서 제공하는 DBLink 객체 이용
  • API/Open API : 송신 시스템의 DB에서 데이터를 읽어와 제공하는 API
  • 연계 솔루션 : EAI(Enterprise Application Integration; 송수신 처리 현황 모니터링 시스템) 서버와 송수신 시스템에 설치된 클라이언트 이용
  • Socket : 통신을 위한 소켓을 생성하여 포트를 할당하여 요청시 통신하는 네트워크 기술
  • Web Service : 웹서비스에서 WSDL, UDDI, SOAP 프로토콜을 이용하여 연계하는 서비스
• 인터페이스 통신 유형
  • 단방향
  • 동기
  • 비동기
• 인터페이스 처리 유형
  • 실시간 방식
  • 지연 방식 : 매건 단위처리 시 비용이 클 때
  • 배치 방식 : 대용량 처리
• 인터페이스 발생 주기
  개발 시스템과 내외부 시스템 간 송수신 데이터가 전송되어 인터페이스가 사용되는 주기.
  매일, 수시, 주 1회 등이 사용

✅ 미들웨어 솔루션 ⭐️⭐️⭐️

◾️ 미들웨어란

📌 운영체제와 응용 프로그램 사이에서 서비스를 제공하는 소프트웨어

• 클라이언트와 서버 간 처리를 효율적으로 수행하도록 도와주는 SW
  ex) 웹서버 요청 사항을 DB 서버에 적합한 인터페이스로 변환하여 요청 -> 다시 웹서버에 반환 ... 중계자 역할

◾️ 미들웨어 종류

◽️ DB

📌 클라이언트에서 원격의 데이터베이스와 연결하는 미들웨어

• 2-Tier 아키텍처 : DB를 사용하여 시스템 구축한 경우

◽️ RPC(원격 프로시저 호출)

📌 응용 프로그램의 프로시저를 이용하여 원격 프로시저를 마치 로컬 프로시저처럼 호출하는 미들웨어

◽️ MOM(메시지 지향 미들웨어)

📌 비동기형 메시지를 전달하는 미들웨어

• 온라인 서비스보다는 이기종 분산데이터 시스템의 데이터 동기를 위해 보통 사용

◽️ TP-Monitor(트랜잭션 처리 모니터)

📌 트랜잭션을 처리 및 감시하는 미들웨어

• 철도 예약 서버 등 사용자 수가 증가해도 빠른 응답속도를 유지하기 위해 사용

◽️ ORB(객체 요청 브로커)

📌 분산 프로그램 객체를 생성, 배포, 관리하기 위한 규격인 코바(CORBA) 표준 스펙을 구현한 객체지향 미들웨어

• 최근에는 트랜잭션 처리, 모니터링 등을 추가로 구현한 제품도 있음

◽️ WAS

📌 사용자 요구에 따라 변하는 동적인 콘텐츠를 처리하기 위한 미들웨어

• 클라이언트/서버 환경보다는 웹 환경을 구현하기 위한 미들웨어
• 웹서버 기능 + 미션-크리티컬한 기업업무까지 java, EJB 컴포넌트 기반으로 구현 가능

✅ 모듈 간 연계

◾️ 모듈 연계

📌 모듈 연계는 내부 모듈과 외부 모듈 or 내부 모듈 간 데이터 교환을 위해 관계를 설정하는 것.

◾️ 모듈 연계 방법 ⭐️⭐️

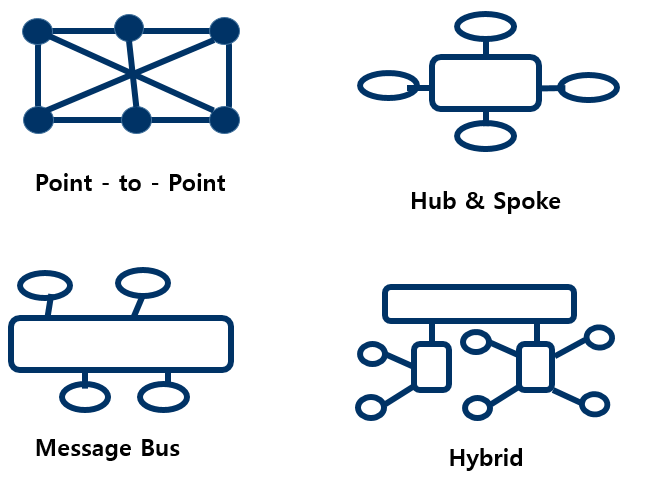

◽️ EAI(Enterprise Application Integration)

📌 기업 내 각종 어플리케이션 및 플랫폼 간의 상호 연동이 가능하게 해주는 솔루션

• Point-to-Point
  • 가장 기본적인 애플리케이션 통합 방식
  • 애플리케이션을 1:1로 연결
  • 변경 & 재사용 어렵
• Hub & Spoke
  • 단일 접점인 허브 시스템을 이용해 데이터를 전송하는 중앙집중형 방식
  • 확장, 유지 보수에 용이
• Message Bus(ESB 방식)
  • 애플리케이션 사이에 미들웨어를 두고 처리
  • 확장성이 뛰어나고 대용량처리에 적합
• Hybrid
  • Hub & Spoke 와 Message Bus의 혼합 방식
  • 그룹 내에서는 Hub, 그룹 간에는 Message Bus 방식 이용
  • 데이터 병목 현상 최소화가능

◽️ ESB(Enterprise Service Bus)

📌 애플리케이션 간 연계를 위해 표준 기반의 인터페이스 제공하는 솔루션

• EAI와 유사하지만 어플리케이션 보다는 서비스 중심의 통합을 지향
• 범용적 사용을 위하여 결합도를 약하게 유지
• 관리 & 보안 유지 쉬움
• 높은 수준의 품질 지원 가능
• Message Bus와 같은 형태

◽️ 웹서비스

📌 네트워크 정보를 표준화된 서비스 형태로 만들어 공유하는 기술

• 서비스 지향 아키텍처(SOA)를 실현하는 대표 기술
• 구성
  • SOAP : 네트워크 상에서 HTTP 등을 통해 XML 메시지를 주고 받는 통신 규약
  • UDDI : WSDL을 등록하여 서비스와 서비스 제공자를 검색하고 접근하는 데 사용됨
  • WSDL : 웹서비스 관련 서식이나 프로토콜 등을 XML 형식으로 기술하고 게시하기 위한 언어.

◾️ 모듈 간 연계를 위한 인터페이스 기능 식별

◽️ 모듈 간 공통 기능 및 데이터 인터페이스 확인

인터페이스 설계서를 이용하여 모듈 간 연계를 위해 주고 받아야 할 데이터(모듈 간 공통 기능 + 데이터 인터페이스)가 무엇인지 확인
👉 모듈 간 연계가 필요한 인터페이스 기능 식별에 사용

◽️ 모듈 간 연계 기능 식별 ⭐️

모듈 간 연계 기능을 시나리오 형태로 구체화하여 식별
👉 인터페이스 기능을 식별하는 데 사용

◽️ 모듈 간 인터페이스 기능 식별 ⭐️

식별된 연계 기능을 검토하여 인터페이스 동작에 필요한 기능을 식별
식별된 인터페이스 기능 중 실제 필요한 인터페이스 기능을 최종적으로 선별
👉 인터페이스 기능 구현을 정의하는 데 사용

◽️ 인터페이스 기능 구현 정의

인터페이스를 실제로 구현하기 위해 인터페이스 기능에 대한 구현 방법을 기능별로 기술한 것
모듈 간 식별된 인터페이스 기능, 데이터 표준과 일치하는지 확인해야 함

• 모듈 세부 설계서 확인(컴포넌트 명세서, 인터페이스 명세서)
• 일관된 인터페이스 기능 구현 정의
• 정의된 인터페이스 기능 구현 정형화



✅ 인터페이스 구현

📌 송수신 시스템 간 데이터 교환 및 처리를 실현해 주는 작업

◾️ 대표 인터페이스 구현 방법

◽️ 데이터 통신을 이용한 인터페이스 구현

애플리케이션 영역에서 데이터 포맷을 인터페이스 대상으로 전송하면 이를 수신 측에서 파싱하여 해석하는 방식

• JSON(JavaScript Object Notation)
  데이터 객체를 속성-값의 쌍 형태로 표현하는 개방형 표준 포맷
• AJAX(Asynchronous JavaScript and XML)
  클라이언트와 서버 간에 XML 데이터를 주고 받는 비동기 통신 기술

◽️ 인터페이스 엔티티를 이용한 인터페이스 구현

시스템 사이에 별도의 인터페이스 엔티티를 두어 상호 연계하는 것
대부분 인터페이스 테이블을 엔티티로 활용.
수신 측 인터페이스와 DB Connection이 연결돼있어야 함.

• 순서
  • 이벤트 -> 테이블에 Write
  • 주기적으로 수신측에 전달
  • 데이터가 입력되면 Read
  • 사전에 정의된 데이터 트랜잭션 수행

◾️ 인터페이스 보안 ⭐️⭐️⭐️

📌 인터페이스의 보안 취약점을 분석한 후 적절한 보안 기능을 적용하는 것

◽️ 보안기능 적용

• 네트워크 영역
  인터페이스 송수신 간 스니핑을 통한 데이터 탈취 및 변조 위협 방지를 위해 네트워크 트래픽에 대한 암호화를 설정
• 어플리케이션 영역
  어플리케이션 코드 상의 보안 취약점 보완
• 데이터베이스 영역
  DB 동작객체의 보안 취약점에 보안 기능 적용. 데이터 자체의 보안 방안도 고려

💡 네트워크 보안 기술
아키텍처에 따라 다양한 방식으로 인터페이스에 보안을 적용할 수 있다.

• IPSec(IPSecurity)
  네트워크 계층에서 IP 단위의 데이터 변조 방지 및 은닉 기능을 제공
• SSL(Secure Socket Layer)
  TCP/IP 계층과 어플리케이션 계층 사이에서 인증, 암호화, 무결성을 보장하는 프로토콜
• S-HTTP(Secure HyperText Transfer Protocol)
  클라이언트, 서버 간 전송되는 모든 메시지를 암호화하는 프로토콜

◽️ 데이터 무결성 검사 도구

인터페이스 보안 취약점을 분석하는 데 사용

• 종류 : Tripwire, AIDE, Claymore, Slipwire, Fcheck, samhain 등

◾️ 인터페이스 구현 검증 ⭐️⭐️⭐️

◽️ 검증 도구

📌 인터페이스 입출력값이 예상과 일치하는지 확인

검증을 위해 인터페이스 단위 기능, 시나리오 기반 통합 테스트 필요.
통합 테스트 자동화 도구들이라고 보면 됨

도구	기능
xUNIT	JAVA, C++, .Net 등 다양한 언어를 지원하는 단위테스트 프레임워크
STAF	재사용 등 다양한 환경을 지원. 확장성 좋음. 분산 소프트웨어, 데몬
FitNesse	웹기반 테스트케이스 설계, 협업 기능 좋음
NTAF	STAF와 FitNesse의 장점을 통함. NHN의 테스트 자동화 프레임웤
Selenium	다양한 브라우저 및 개발 언어를 지원하는 웹 앱 테스트 프레임웤
watir	Ruby 앱 테스트

◽️ 감시 도구

📌 구현된 인터페이스가 외부 시스템과 연결 모듈 사이에서 정상적으로 동작하는지 확인. 동작 감시에는 APM을 사용

◽️ APM

Application Performance Management/Monitoring

📌 어플리케이션 성능 관리를 위해 트랜잭션, 접속자, 자원 현황, 로그, 장애 진단 등 다양한 모니터링 기능을 제공하는 도구.

• 유형
  • 리소스 방식 : Nagios, Zabbix, Cacti 등
  • 엔드투엔드 방식 : Visual VM, 제니퍼, 스카우터 등
• 대표적인 APM
  • 스카우터(Scouter) : APP, OS 자원 모니터링. 오픈소스
  • 제니퍼(Jennifer) : 전단계에 걸쳐 성능을 모니터링, 분석
