[Android] Navigation best practices for multi-module projects

chaeny·2024년 12월 26일

navigation graph는 다음을 원하는 대로 조합하여 구성할 수 있다.

단일 목적지 (예: < fragment> 목적지)
관련된 목적지들을 캡슐화하는 nested graph (중첩된 그래프)
중첩된 것처럼 다른 navigation graph 파일을 삽입할 수 있는 < include> 요소

이러한 유연성 덕분에, smaller navigation graph들을 결합하여 앱의 complete navigation graph를 구성할 수 있다. 심지어 이러한 smaller navigation graph가 개별 모듈에서 제공되는 경우에도 가능하다.

Navigation graph
앱의 화면 전환을 관리하는 구조로 앱의 여러 화면(목적지)을 정의하고, 이들 간의 연결(전환 경로)을 설정한다

단일 목적지 (Singular Destination)
앱의 특정 화면 ex ) < fragment> 태그를 사용하여 정의

중첩 그래프 (Nested Graph)
관련된 여러 목적지를 하나로 묶어 관리하는 그래프로 복잡한 네비게이션 구조를 깔끔하게 유지할 수 있다.

< include> 요소
다른 네비게이션 그래프 파일을 포함할 수 있는 태그로 포함된 그래프는 마치 중첩 그래프처럼 동작한다. 예를 들어, 여러 모듈에 나뉜 그래프를 하나의 앱 네비게이션 그래프에 합칠 수 있다.

각 모듈에서 별도로 제공된 네비게이션 그래프를, 앱 모듈에서 통합하여 전체 네비게이션 그래프로 만들 수 있다. 모듈별로 분리된 그래프라도 < include> 태그를 사용하여 하나의 큰 네비게이션 그래프로 결합할 수 있다

- feature 모듈과 app 모듈

각 feature 모듈이 하나의 기능(예: 홈, 설정, 즐겨찾기 등)에 초점을 맞춘다. 해당 기능을 구현하는 데 필요한 모든 목적지들을 캡슐화하는 single navigation graph를 제공한다.

실제 프로덕션 앱에서는 이 고수준 feature 모듈의 세부 구현을 담당하는 더 낮은 수준의 하위 모듈들이 다수 존재할 수 있다. 이러한 각 feature 모듈은 직접적으로 또는 간접적으로 앱 모듈에 포함된다.

feature 모듈은 해당 기능을 구현하는 데 필요한 모든 화면(목적지)과 화면 간의 전환(네비게이션)을 자신의 네비게이션 그래프에 포함시킨다. 즉, 기능별로 독립적인 navigation graph를 가진다.

각 feature 모듈은 자신의 기능에만 집중하고, 관련된 화면과 네비게이션 정보를 자체적으로 관리한다

앱 모듈은 이러한 feature 모듈들을 통합하여 앱 전체 네비게이션 그래프를 구성한다

실제 앱에서는 feature 모듈의 세부 구현(예: 데이터 처리, 네트워크 호출)을 담당하는 하위 모듈이 있을 수 있으며, 이는 feature 모듈 내부에 포함된다

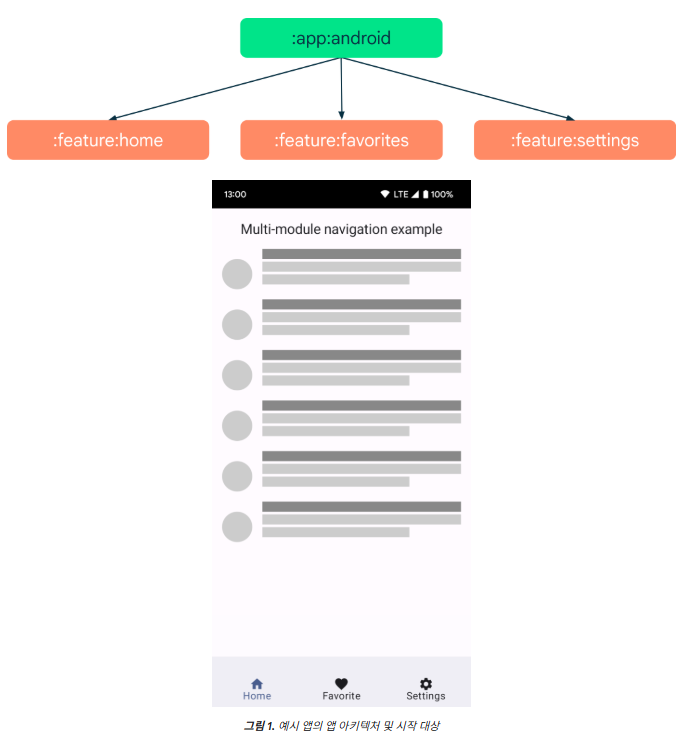

멀티 모듈 애플리케이션 구조

이 문서에서 사용된 멀티 모듈 애플리케이션의 구조는 다음과 같다.
각 모듈이 독립적으로 동작하면서도, 앱 모듈을 통해 하나로 연결된다

각 feature 모듈은 자체 네비게이션 그래프와 목적지를 포함하는 독립적인 단위다.
앱 모듈은 이러한 feature 모듈 각각에 의존하며, 이를 build.gradle 파일에 구현 세부사항으로 추가한다.

dependencies {
    ...
    implementation project(":feature:home")
    implementation project(":feature:favorites")
    implementation project(":feature:settings")

앱 모듈의 역할

앱 모듈은 앱의 전체 네비게이션 그래프를 제공하고, UI에 NavHost를 추가하는 역할을 담당한다.
앱 모듈의 네비게이션 그래프에서는 < include>를 사용하여 라이브러리 그래프를 참조할 수 있다.
< include>를 사용하는 것은 중첩된 그래프(nested graph)를 사용하는 것과 기능적으로 동일하지만,
< include>는 다른 프로젝트 모듈이나 라이브러리 프로젝트의 그래프도 지원한다.

앱 모듈은 앱의 모든 화면 전환 경로(네비게이션 그래프)를 통합관리 한다.

다른 feature 모듈에서 정의된 개별 네비게이션 그래프를 가져와 전체 그래프로 결합한다.

NavHost는 앱 화면의 네비게이션을 담당하는 컨테이너 역할을 하는데, 앱 모듈의 UI에서 NavHost를 설정하여 사용자 네비게이션 동작을 처리한다.

앱 모듈의 네비게이션 그래프는 < include>태그를 사용하여 다른 feature 모듈의 네비게이션 그래프를 가져올 수 있다.

중첩된 그래프는 같은 모듈 내에서만 동작하지만 include는 외부 네비게이션 그래프도 가져올 수 있다.

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/home_nav_graph">

    <include app:graph="@navigation/home_navigation" />
    <include app:graph="@navigation/favorites_navigation" />
    <include app:graph="@navigation/settings_navigation" />
</navigation>

<include> 태그의 graph 속성은 라이브러리의 그래프 파일 이름(home_navigation.xml)을 참조한다.
startDestination은 해당 파일 내 <navigation> 요소의 ID를 참조하며, 특히 @+id를 사용하지 않고,
대신 @id/를 사용하여 기능 모듈(feature module)에서 이미 선언된 ID를 그대로 참조한다.

include 태그의 graph 속성은 참조할 네비게이션 그래프 파일을 지정한다

startDestination은 앱을 실행했을 때 가장 먼저 표시할 화면을 설정한다

@+id : 새로운 ID를 생성/ @id : 이미 존재하는 ID를 참조

startDestination이 @+id가 아닌 @id를 사용한다
즉, 이미 feature 모듈에서 정의된 ID를 다시 생성하지 않고 그대로 사용한다

- 최상위 네비게이션 그래프

라이브러리가 최상위 네비게이션 그래프에 포함되면, 필요에 따라 라이브러리 그래프로 네비게이션할 수 있다. 예를 들어, 네비게이션 그래프의 특정 프래그먼트에서 설정 그래프로 이동하는 액션을 생성할 수 있다.

home_navigation, settings_navigation 같은 개별 모듈의 그래프를 최상위 네비게이션 그래프에 추가 하면 앱의 네비게이션 그래프가 통합되었기 때문에, 한 화면에서 다른 그래프(예: 설정 그래프)로 이동할 수 있다

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/home_nav_graph">
    <!-- 최상위 네비게이션 그래프, 앱 실행 시 가장 먼저 표시되는 그래프 -->

    <include app:graph="@navigation/home_navigation" />
    <include app:graph="@navigation/favorites_navigation" />
    <include app:graph="@navigation/settings_navigation" />
    <!-- 다른 모듈의 네비게이션 그래프 파일 -->

    <fragment
        android:id="@+id/random_fragment"
        android:name="com.example.android.RandomFragment"
        android:label="@string/fragment_random" >
        <!-- Launch into Settings Navigation Graph -->
        <action
            android:id="@+id/action_random_fragment_to_settings_nav_graph"
            app:destination="@id/settings_nav_graph" />
        <!-- random_fragment에서 settings_nav_graph로 이동하기 위한 액션 ID.
            목적지로 settings_navigation 그래프 설정 -->
    </fragment>
</navigation>

- 공통 목적지

여러 feature 모듈이 로그인 그래프와 같은 공통 목적지를 참조해야 할 때, 이러한 공통 목적지를 각 feature 모듈의 네비게이션 그래프에 포함하면 안된다. 대신, 공통 목적지는 앱 모듈의 네비게이션 그래프에 추가해야 한다. 그러면 각 feature 모듈이 feature 모듈 간 네비게이션을 통해 이러한 공통 목적지로 이동할 수 있다.

이전 예제에서, 액션은 @id/settings_nav_graph라는 네비게이션 목적지를 지정한다.
이 ID는 @navigation/settings_navigation에 포함된 그래프 내에서 정의된 목적지를 참조한다.
즉, @id/settings_nav_graph처럼 ID를 사용해 공통 그래프 내의 목적지를 참조한다.

Navigation Component는 NavigationUI 클래스를 제공한다.
이 클래스는 상단 앱 바, 네비게이션 드로어, 하단 네비게이션과의 네비게이션을 관리하는 정적 메서드를 포함한다.

Navigation Component
앱 내 화면 전환(네비게이션)을 쉽게 관리하기 위한 안드로이드 라이브러리
화면 간의 이동, 뒤로가기 동작, 딥 링크를 처리한다

NavigationUI 클래스
Navigation Component와 UI 요소(상단 앱 바, 네비게이션 드로어, 하단 네비게이션 바)를 연결하는 데 사용하는 클래스다
화면 전환과 UI 상호작용을 쉽게 관리하도록 돕는 정적 메서드를 제공한다.

만약 앱의 최상위 목적지가 feature 모듈에서 제공하는 UI 요소로 구성되어 있다면, 앱 모듈은 최상위 네비게이션과 UI 요소를 배치하기에 적합한 장소다. 앱 모듈이 협업하는 feature 모듈에 의존하므로,
feature 모듈의 모든 목적지는 앱 모듈 내에서 정의된 코드로 접근할 수 있다.
이를 통해 NavigationUI를 사용하여 메뉴 항목을 목적지와 연결할 수 있다.
단, 메뉴 항목의 ID가 네비게이션 그래프의 목적지 ID와 일치해야 한다.

앱 모듈은 앱의 전체적인 UI와 네비게이션을 관리하며, feature 모듈에서 제공하는 목적지(화면 또는 그래프)를 참조한다.

feature 모듈은 홈 화면, 설정 화면 등의 독립적인 UI와 네비게이션 그래프를 제공한다

앱 모듈은 feature 모듈에 의존하기 때문에, feature 모듈의 모든 네비게이션 목적지를 앱 모듈에서 접근할 수 있다.

NavigationUI를 사용하면, 앱 모듈의 UI 요소(예: 하단 네비게이션 바, 네비게이션 드로어)의 메뉴 항목을 네비게이션 그래프의 목적지와 쉽게 연결할 수 있다. 단 메뉴 항목의 ID가 네비게이션 그래프 목적지의 ID와 일치해야 한다.
예: 메뉴 항목의 ID가 @id/home_nav_graph라면, 네비게이션 그래프에 @id/home_nav_graph라는 ID가 존재해야 한다.

- NavigationUI 예제

아래 예제에서는 앱 모듈이 메인 엑티비티에 BottomNavigationView를 정의한다.
이 메뉴 항목의 ID는 라이브러리 그래프의 네비게이션 그래프 ID와 일치한다.

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <item
        android:id="@id/home_nav_graph"
        android:icon="@drawable/ic_home"
        android:title="Home"
        app:showAsAction="ifRoom"/>
        <!--id는 네비게이션 그래프의 id와 동일해야함-->

    <item
        android:id="@id/favorites_nav_graph"
        android:icon="@drawable/ic_favorite"
        android:title="Favorites"
        app:showAsAction="ifRoom"/>

    <item
        android:id="@id/settings_nav_graph"
        android:icon="@drawable/ic_settings"
        android:title="Settings"
        app:showAsAction="ifRoom" />
</menu>

NavigationUI가 하단 네비게이션을 처리하도록 하려면, 메인 액티비티 클래스의 onCreate() 메서드에서 setupWithNavController()를 아래처럼 호출하면 된다.

override fun onCreate(savedInstanceStateL Bundle?) {
	super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)

    // NavHostFragment를 가져와 navController 생성
    val navHostFragment = supportFragmentManager
    		.findFragmentById(R.id.nav_host_fragment) as NavHostFragment
    val navController = navHostFragment.navController

    // BottomNavigationView를 navController와 연결
    findViewById<BottomNavigationView>(R.id.bottom_nav)
    		.setupWithNavController(navController)
    // 하단 네비게이션 바의 메뉴를 클릭하면, 네비게이션 그래프에 정의된 화면으로 전환
}

이 코드를 작성하면, NavigationUI가 사용자가 하단 네비게이션 항목을 클릭했을 때 적절한 라이브러리 그래프로 네비게이션 한다.

NavigationUI는 네비게이션 그래프와 UI 요소(하단 네비게이션 바 등)를 연결하는 도구다. 이를 사용하면, 메뉴 항목을 클릭했을 때 네비게이션 그래프에 정의된 화면 전환이 자동으로 처리된다.

setupWithNavController()를 호출하면, BottomNavigationView와 네비게이션 그래프를 연결할 수 있다.

- 앱 모듈의 의존성, 딥링크 권장

하지만, 앱 모듈이 feature 모듈의 네비게이션 그래프 깊숙히 포함된 특정 목적지에 대해 강한 의존성을 가지는 것은 일반적으로 좋지 않은 관행이다.
대부분의 경우, 앱 모듈은 포함되거나 중첩된 네비게이션 그래프의 진입 지점(entry point)에 대해서만 알아야 한다.
이 원칙은 feature 모듈 외부의 네비게이션 그래프에도 적용된다.
만약 라이브러리의 네비게이션 그래프 내부 깊숙히 위치한 목적지로 연결해야 한다면, 딥 링크를 사용이 권장된다.
딥 링크는 한 라이브러리가 다른 라이브러리의 네비게이션 그래프에 있는 목적지로 네비게이션 할 수 있는 유일한 방법이기도 하다.

앱 모듈은 전체 네비게이션 그래프를 관리한다. 하지만, feature 모듈의 네비게이션 그래프 내부 깊숙이 포함된 특정 목적지에 강하게 의존해서는 안 된다.

앱 모듈은 feature 모듈의 네비게이션 그래프 전체를 알 필요가 없으며, 진입 지점(entry point)에 대해서만 알면 된다.
예: feature 모듈의 시작 화면(홈 화면, 설정 화면 등)

만약 feature 모듈의 내부 깊숙이 위치한 특정 목적지로 이동해야 한다면, 딥 링크(Deep Link)를 사용하는 것이 좋다.

딥 링크는 한 모듈의 네비게이션 그래프를 다른 모듈에서 안전하게 참조하는 유일한 방법으로, 특정 URL을 통해 앱의 특정 화면으로 직접 이동한다.

feature 모듈 간 네비게이션

컴파일 시점에는 독립적인 feature 모듈끼리는 서로를 참조할 수 없으므로, 다른 모듈의 목적지로 네비게이션 하기 위해 ID를 사용할 수 없다.
대신, 딥 링크를 사용하여 암시적 딥 링크와 연결된 목적지로 직접 이동해야 한다.

컴파일 시점에는 모듈 간 참조가 차단되어 있다.

이전 예제를 이어서 설명하자면, :feature:home 모듈의 버튼에서 :feature:settings 모듈의 네비게이션 그래프에 중첩된 특정 목적지로 네비게이션 해야 한다고 가정해보자. 이를 구현하려면, settings navigation graph의 해당 목적지에 딥 링크를 추가하면 된다.

- 딥 링크 예제

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/settings_nav_graph"
    app:startDestination="@id/settings_fragment_one">

    ...
	<fragment
        android:id="@+id/settings_fragment_two"
        android:name="com.example.google.login.SettingsFragmentTwo"
        android:label="@string/settings_fragment_two" >

        <!-- 딥링크 설정-->
        <deepLink
            app:uri="android-app://example.google.app/settings_fragment_two" />
    </fragment>
</navigation>

그런 다음, home Fragment에서 버튼의 onClickListener에 아래 코드를 추가한다.

button.setOnClickListener {
    val request = NavDeepLinkRequest.Builder // 딥링크 요청 생성
        .fromUri("android-app://example.google.app/settings_fragment_two".toUri())
        .build()
    findNavController().navigate(request)
}

- 딥링크

액션 ID나 목적지 ID를 사용한 네비게이션과 달리, URI를 사용하면 그래프 내의어떤 URI로도 네비게이션 할 수 있으며, 이는 모듈 간에도 가능하다.

URI를 사용한 네비게이션에는 Back stack이 초기화되지 않는다.
이는 명시적 딥 링크 네비게이션과는 다른 동작으로, 명시적 딥 링크 네비게이션에서는 네비게이션 시 Back stack이 대체된다.

URI를 사용한 네비게이션은 Back stack을 초기화하지 않는다.
이전 화면의 Back stack이 그대로 유지된다.
사용자는 뒤로 가기 버튼을 눌렀을 때, 이전 화면으로 돌아갈 수 있다.

명시적 딥 링크 네비게이션은 Back stack을 대체한다.
딥 링크를 호출하면 현재 Back stack이 초기화되고, 딥 링크 목적지가 새로운 Back stack의 루트(root)가 된다.
이는 사용자가 이전 화면으로 돌아가지 못하게 설정할 때 유용하다.

Sage Args는 모듈 간 네비게이션을 지원하지 않는다.
그 이유는 대상 목적지로의 직접적인 액션(direct action)이 존재하지 않기 때문이다.
이전 예제에서, 설정 모듈 내의 대상 목적지에 대해 Directions 클래스가 생성되더라도, 홈 모듈의 클래스패스에서는 해당 생성된 클래스를 참조할 수 없다.

- Safe Args

Safe Args는 Android Navigation Component에서 제공하는 도구로, 타입 안전한 네비게이션을 지원한다.

Safe Args는 네비게이션 그래프 내에서 액션(action)을 정의해야 작동하고, 컴파일 시점에 Directions 클래스를 자동으로 생성한다.

Safe Args는 액션(action)을 기반으로 동작하기 때문에, 동일한 네비게이션 그래프 안에 목적지가 정의되어 있어야 한다. 하지만, 모듈 간에는 네비게이션 그래프가 분리되어 있어 직접적인 액션이 존재하지 않다.

따라서 Safe Args 대신 딥 링크(Deep Link)를 사용하면 모듈 간 네비게이션이 가능하다.

https://developer.android.com/guide/navigation/integrations/multi-module
