네트워크보안 7주차

CDH·2024년 10월 18일

네트워킹 서비스

네트워킹(Networking)

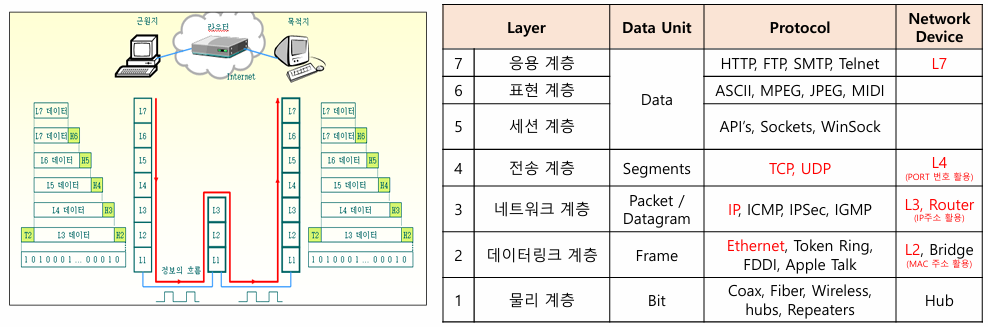

- OSI 7 계층과프로토콜

통신 과정을 단계별로 나누어 장애가 발생하면 해당 부분만 수정 가능

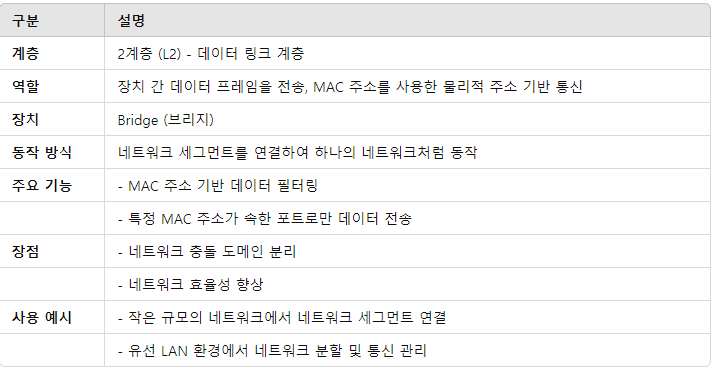

L2(2계층): OSI 7계층 모델에서 2계층은 데이터 링크 계층을 의미함
이 계층에서는 장치들 간에 데이터 프레임을 전송하며, MAC 주소를 사용하여 물리적 주소를 기반으로 통신을 관리함

Bridge: 네트워크 브리지(Bridge)는 2계층에서 동작하며, 여러 네트워크 세그먼트를 연결하여 하나의 네트워크처럼 동작하게 함. 브리지는 MAC 주소를 사용하여 네트워크 트래픽을 필터링하고, 특정 MAC 주소가 속한 포트로만 데이터를 전송함으로써 네트워크 효율성을 높임

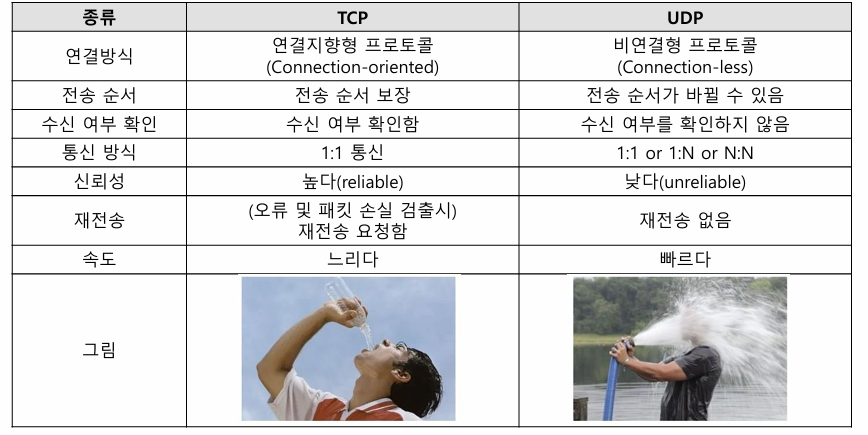

TCP & UDP

IP 주소

- IPv4

10진수 4부분으로 구성(8비트* 4부분 = 32비트) ➔192.168.0.1
공인(public) IP
• 인터넷 통신목적으로 사용
• ISP가 할당
• 다른 IP와 중복되지 않음
사설(private) IP
• 로컬네트워크 통신목적으로 사용
• 네트워크관리자 혹은 장치가 할당
• 인터넷에서 식별 불가
• 다른네트워크의 IP와 중복될 수 있음

• IP 대역
- 클래스A : 10.0.0.0 ~ 10.255.255.255 → 10.0.0.0 /8
- 클래스B : 172.16.0.0 ~ 172.31.255.255 → 172.16.0.0 /12
- 클래스C : 192.168.0 ~ 192.168.255.255 → 192.168.0.0 /16

- IPv6

16진수 8부분으로 구성➔2001:0230:abcd:ffff:0000:0000:ffff:1111

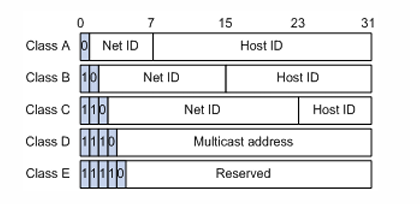

IP 주소 클래스(Classful)

- CLASS-A

Class 중 크기가 가장 크다(2^24개 호스트 수용)
국가나 글로벌기업이 사용하는 대형 네트워크
시작 비트는 항상0
네트워크ID : 1~126, 호스트 ID : 0.0.0~255.255.255
네트워크ID 127은 예약주소(loopback (ex)127.0.01)

- CLASS-B

Class 중 두 번째로 크다(2^16개 호스트 수용)
대기업등에서 사용하는 중대형 네트워크
시작비트는 항상 10
네트워크ID : 128.0~191.255, 호스트 ID : 0.1~255.254 (호스트 ID가 255.255일 경우 브로드캐스트)

- CLASS-C

일반적으로 사용되는 Class 중 가장 작다(2^8개 호스트 수용)
로컬영역 네트워크환경에서 할당되는 주소의 대부분이 CLASS-C
시작비트는 항상 110
네트워크ID : 192.0.0~223.255.255, 호스트 ID : 0~255

- CLASS-D

시작비는항상1110, 멀티캐스트

- CLASS-E

시작비는항상1111, 연구및실험용으로예약된주소

Net ID: 네트워크를 식별하는 부분으로, 해당 네트워크가 어떤 네트워크에 속하는지 나타냄
Host ID: 특정 네트워크 내의 개별 장치(호스트)를 식별하는 부분

차이가 나는 이유
네트워크 규모에 따른 유연한 할당: 각 클래스는 네트워크의 크기와 필요에 맞게 IP 주소를 할당하기 위해 설계됨. 대규모 네트워크는 하나의 네트워크에 더 많은 장치가 필요하므로 Host ID가 더 커야 하고, 작은 네트워크는 Net ID가 커서 더 많은 네트워크를 구분할 수 있어야 함 (효율성을 위해)
효율적인 주소 공간 사용: IPv4 주소 공간은 한정되어 있기 때문에, 네트워크의 필요에 따라 Net ID와 Host ID를 나눔으로써 IP 주소의 낭비를 줄이고 효율적으로 사용하기 위함

CIDR(Classless Inter-Domain Routing) – '사이더'

- IP 주소를 클래스로 나누다보니 모든IP를 사용하지 않아 낭비 발생

- 낭비를 줄이기 위해 비트단위로 쪼갬→서브넷마스크 사용(masking)

필요한 네트워크ID 부분을 마스킹함(1로셋팅)
ex) class-A : /8, class-B : /16, class-C : /24
CIDR 표기법 : 192.168.32.0 /24

- 서브넷팅

하나의 네트워크를 여러 서브넷으로 구성 (세분화 관리)
(tip1) 필요한 네트워크의 수를 2진수로 계산하여 호스트 ID를 앞부터 1로 채워 네트워크 ID로 바꿈
(tip2) 필요한 호스트의 수를 2진수 계산하여 호스트 ID의 뒷자리를 채우고 나머지 앞을 네트워크 ID로 바꿈
(예) class-c의 네트워크를 2개의 서브 네트워크로 구성한다

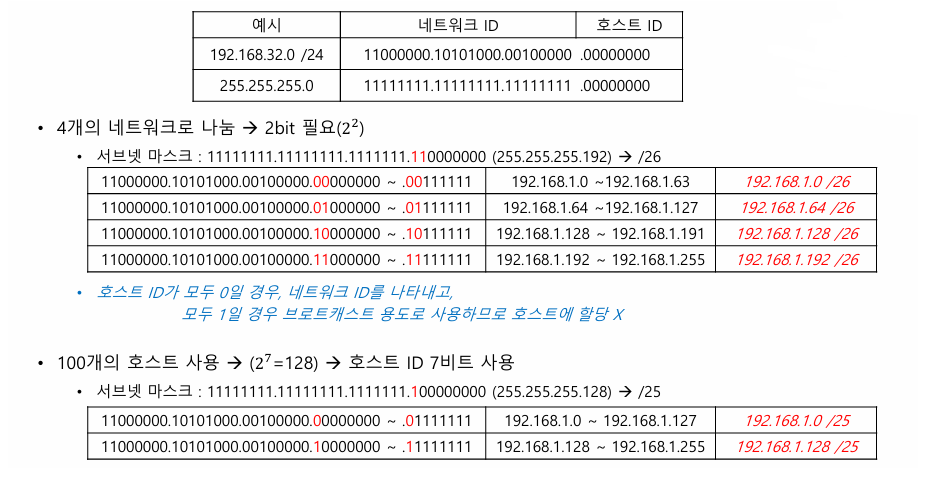

서브넷팅예시

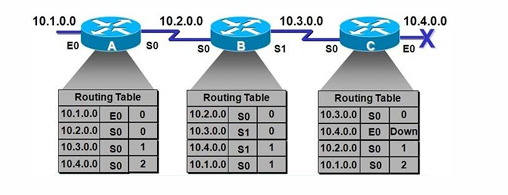

라우팅(Routing)

- 라우팅프로토콜

라우팅: 데이터 패킷을 출발지에서 목적지까지 전달
효율적인 전송로를 선택
주기적으로라우팅테이블을갱신함으로써목적지까지패킷전달
IP 헤더 정보를 읽어목적지IP를알아낸뒤, 목적지까지최적경로를제공
확인
• tracert www.google.com
• route PRINT
정적 라우팅(Static Routing)
• 관리자가고정적으로설정한경로사용
동적 라우팅(Dynamic Routing)
• 네트워크 상황에 따라 인접한 라우터끼리 정보교환하여 최적의 경로 찾음

ex) google까지 접속하는데 14번 정도의 IP를 거침

네트워크환경(기존vs 클라우드)

구조와 동작 방법은 동일함

AWS 네트워킹

• AWS의IP 주소
• DNS / Route 53
• VPC
• 서브넷
• 라우팅(라우트) 테이블
• 인터넷게이트웨이
• NACL/보안그룹
• VPC Flow Logs
• VPC Peering
• VPC Endpoint
• VPC PrivateLink
• Site-to-Site VPN & Direct Connect
• Transit Gatewa

※ CCP 레벨에서는 각 네트워킹 서비스들의 개념과 동작 방법의 이해 필요(1~2문제 출제)
그러나 SSA 레벨 이상에서는 복잡한 개념을 묻는 문제가 출제

AWS의 IP주소

IPv4 (2^32개)
- 공인 (Public) IP – EC2 생성 시 IPv4 부여, 중지하고 재시작하면 새로운 IPv4 받음
- 사설 (Private) IP – EC2가 중지/재시작 되더라도 안 바뀜 (고정)
- Elastic IP – 고정된 공인 IPv4를 EC2 인스턴스에 부여하는 것 (인스턴스를 중지했다가 재시작해도 동일한 공인 IPv4를 갖음)
- 모든 공인 IPv4는 시간당 0.005달러 (EIP) 포함
• 프리 티어 (Free Tier)에서는 한 달에 750시간 무료
IPv6 (2^128개 = 3.4 × 10^38개)
- 모든 IP가 public (private 없음: 사설 IP 없음)
- 2001:0230:abcd:ffff:0000:0000:ffff:1111
- 무료

DNS / Route 53

- DNS : 사람이 읽기 쉬운 도메인네임을IP 주소로변환

(예) www.google.com → 142.250.207.100

- Amazon Route 53

가용성과 확장성이 뛰어난 DNS 웹 서비스
Amazon VPC에 사용자 지정 도메인 이름을 할당하고 액세스

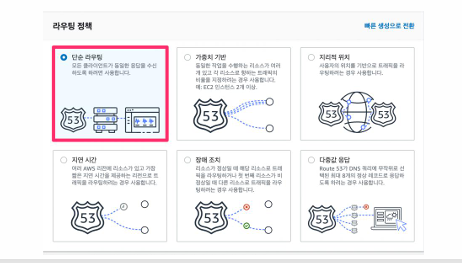

다양한 라우팅 정책 제공
- 단순 라우팅: example.com으로 이동
- 가중치 라우팅: 지정 비율 (60:40)
- 장애 대응 라우팅: 액티브-패시브 구성
- 지연 시간 라우팅: 여러 리전 중 응답이 빠른 쪽
- 지리 위치 라우팅: 사용자 최인접
- 지리 근접 라우팅: 최인접 위치 & 위치 이동
- 다중 응답 라우팅: 무작위로 8개 응답 요청

Amazon VPC

- Amazon Virtual Private Cloud (VPC)

- 리전(region) 단위

- 계정을 새로 만들면 기본 VPC(default VPC)를 할당받고, 별도 설정 없이 EC2 인스턴스를 배포할 수 있음

• 기본 VPC는 인터넷에 연결되어 있음 (원칙적으로 VPC는 인터넷에 연결되어 있지 않음)

• EC2 인스턴스는 IPv4를 할당받음

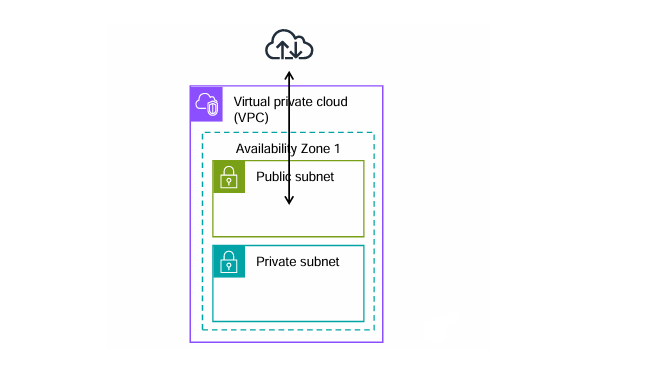

- VPC는 서브넷을 구성: 네트워크의 파티션 개념

Public Subnet
- (인터넷 게이트웨이를 통해) 인터넷과 연결됨
- EC2 등 웹 서버, 어플리케이션 서버로 사용자에게 노출되는 인프라 배치
Private Subnet
- 인터넷과 연결되지 않음
- 데이터베이스 등 외부 노출이 필요 없는 인프라 배치

- 서브넷들 간의 통신은 라우팅 테이블(Route Table)을 사용

서브넷(Subnet)

- 단일 네트워크를 논리적으로 분할한 영역

하나의 서브넷은 하나의 가용 영역 AZ에 위치

- VPC에서 CIDR 블록으로 서브넷의 주소 범위를 설정

- CIDR 블록으로 IP 주소 지정

AWS는 5개의 IP 주소는 예약되어 있음 처음 4개 마지막 1개
- 호스트 ID의 0번 네트워크 주소
- 호스트 ID의 1번 VPC 라우터
- 호스트 ID의 2번 Amazon이 제공하는 DNS 서버
- 호스트 ID의 3번 사용하지 않지만 예약됨
- 호스트 ID의 255번 브로드캐스트 주소 단 브로드캐스트는 지원하지 않음
※ 기존은 2개가 예약되었음 네트워크 ID 0번 브로드캐스트 1번

- 만약 호스트 30개의 IP 주소가 필요하다면 /27은 사용 못함

/27의 호스트 개수는 32개 2^32−27 = 25 이지만 예약된 주소 5개를 빼면 27개만 쓸 수 있음
따라서 /26을 사용해야 함 /26은 64개 2^32−26 = 26이므로 예약된 주소 5를 빼면 59개 쓸 수 있음

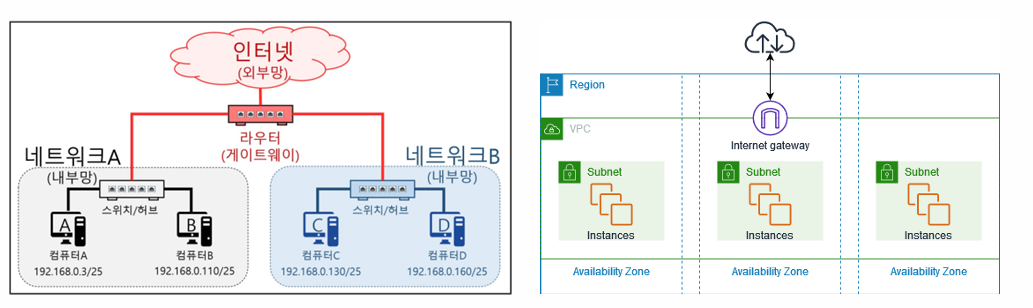

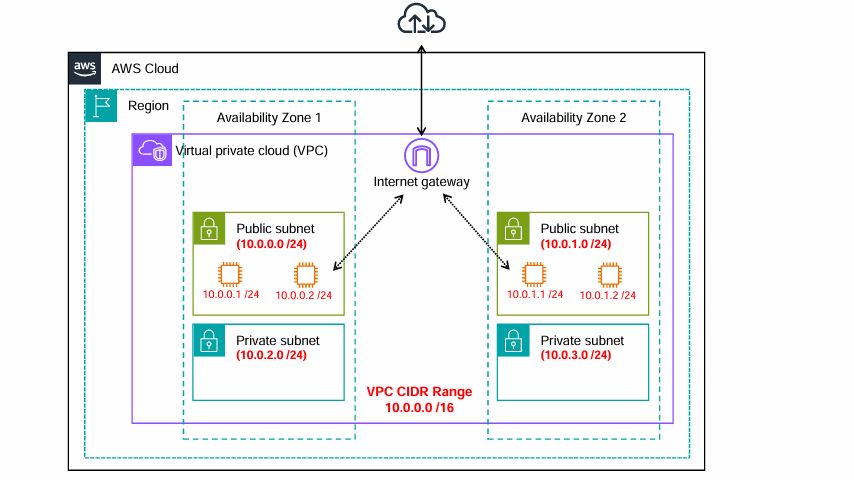

VPC & 서브넷 구조 예시

오타 : 10.0.0.1 ~ 10.0.1.3 까진 IP 주소가 예약 되어있기 때문에 사용 불가

라우팅테이블(Route Table)

- 트래픽 전송 규칙: 데이터 패킷을 전송하기 위한 정보를 포함

- 자동 제공: 기본적으로 VPC와 함께 자동으로 제공

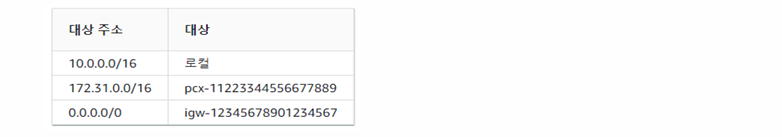

- 라우팅 테이블 구성:

대상 주소 (Destination): 트래픽이 이동할 대상 IP 주소 또는 CIDR 범위
대상 (Target): 대상 트래픽을 전송할 때 사용할 게이트웨이, 네트워크 인터페이스 또는 연결

- 라우팅 우선순위: 가장 긴 접두사가 우선순위가 높음

가장 긴 접두사 (10.10.2.15 /32는 10.10.2.0 /24보다 우선순위 높음)
정적 경로

인터넷게이트웨이(IGW)

- VPC가 외부 인터넷과 연결되는 통로

Public 서브넷과 연결됨 (라우팅 테이블)

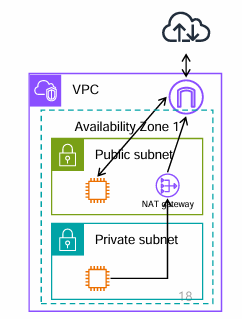

Private 서브넷은 NAT (사설 IP → 공인 IP)를 통해 인터넷 액세스 권한 부여
- NAT gateway : AWS-managed (사용 권고) 시간당 0.059 달러 (서울 리전)
- NAT Instances : self-managed
- ※ NAT gateway를 통해 외부 인터넷 구간으로 나갈 수 있지만 반대로 외부에서 private 서브넷으로는 들어올 수 없음

→ public subnet에 Bastion Host를 구축함으로써 접속 가능 (실무에서는 잘 사용 안 함)

- 별다른 설정 없이 인터넷 게이트웨이 ID를 참조하는 방식으로 간단

- 확장성 중복성 고가용성을 지닌 VPC 구성 요소

- IPv4 IPv6 지원

NACL / 보안 그룹

- NACL (Network ACL)

제어 대상: 서브넷으로 들어오고 나가는 트래픽 제어 (방화벽)
IP 주소에 대한 규칙을 정의할 수 있음 (허용 규칙/거부 규칙 모두 가능)
IPv4, IPv6의 인바운드, 아웃바운드 트래픽을 모두 필터링
- 인바운드: 네트워크에 들어오는 정보, 클라이언트에서 서버로 들어오는 요청 정보
- 아웃바운드: 네트워크에서 나가는 정보, 서버에서 클라이언트로 나가는 응답 정보
Stateless 접근 통제: 이전 상태 정보를 기억하지 않아 다음에 그 상태를 활용하지 않음
- 인바운드 규칙에 따라 허용한 트래픽일지라도 아웃바운드 규칙 적용

- 보안 그룹 (Security Groups)

제어 대상: 인스턴스에 대한 인바운드 및 아웃바운드 트래픽 제어 (방화벽)
인스턴스 단위로 설정 (하나의 인스턴스에 하나 이상의 보안 그룹 설정)
기본적으로 모든 Port는 비활성화
- 필요한 port를 허용 → 허용 규칙만 가능 (거부 규칙 불가능)
IP 주소나 다른 보안 그룹 참조 가능
Stateful 접근 통제: 이전 상태 정보를 기억하고 다음에 그 상태를 활용
- 인바운드 규칙에 따라 허용한 트래픽이라면 기억하고 아웃바운드 규칙에 자동 적용

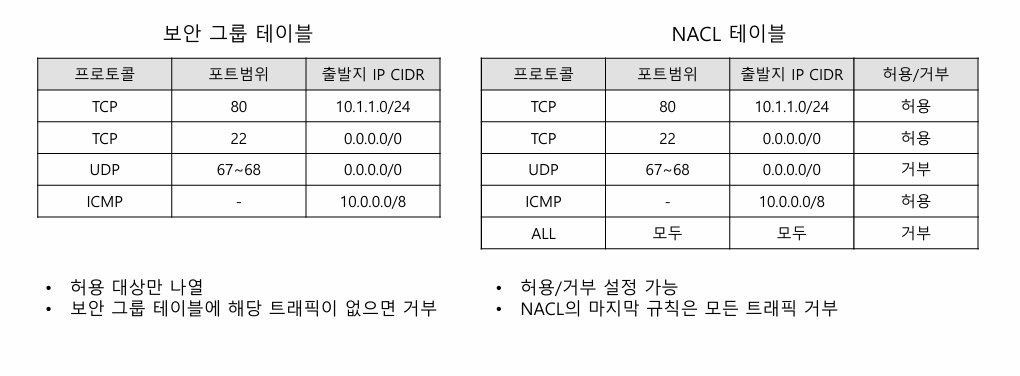

NACL / 보안 그룹 Cont

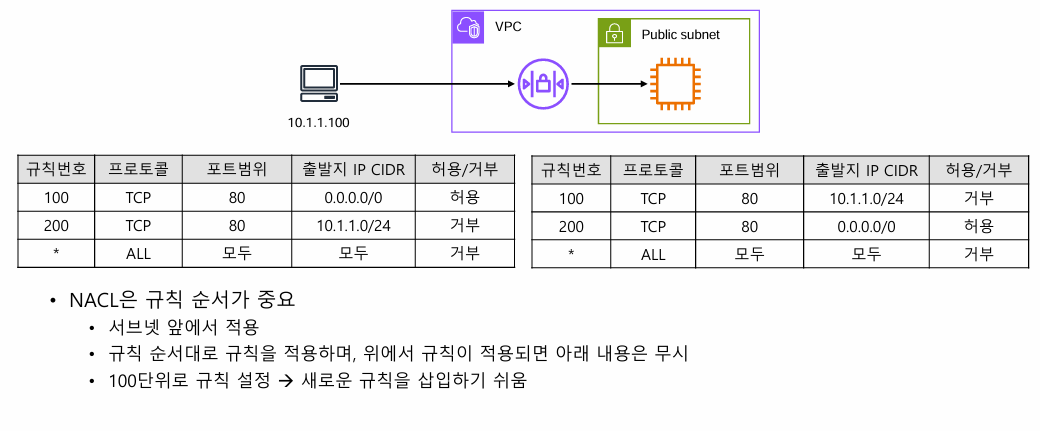

NACL 규칙 순서

규칙 번호를 100 단위로 하는 것을 권고하고 있다

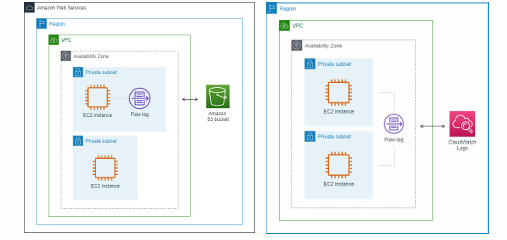

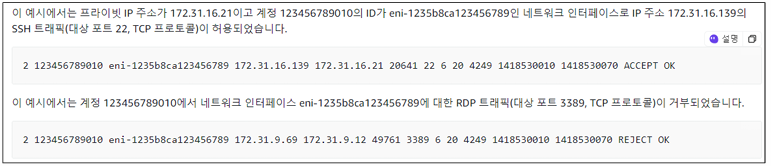

VPC 흐름 로그(Flow Logs)

- 인터페이스에 통과하는 모든 IP 트래픽을 기록

VPC Flow Logs
Subnet Flow Logs
Elastic Network Interface Flow Logs

- 모니터링 및 트러블슈팅 (troubleshoot)에 활용

연결성 문제에 대한 근본 원인 파악 용이

- VPC 흐름 로그 데이터는 S3, CloudWatch Logs, Kinesis Data Firehose에 게시

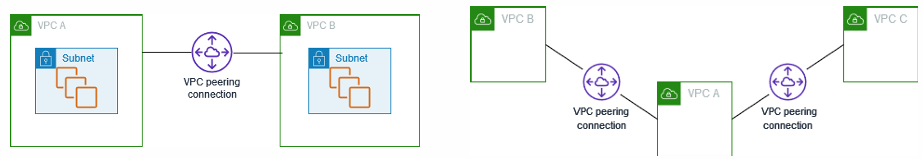

VPC 피어링(Peering)

- 서로 다른 VPC 간의 일대일 연결을 통해 동일한 네트워크처럼 동작

- IP 주소 범위가 겹치면 안 됨

- VPC는 하나의 리전에 존재하는데, VPC 피어링을 통해 다수의 가용 영역에 분산된 VPC 연결 가능

연결이 필요한 VPC 간에서 로 연결
전이성 (transitive) 피어링 관계는 지원 안 됨 (건너서 연결은 안 됨)
- (예) VPC A ↔ VPC B, VPC A ↔ VPC C가 피어링 되었지만,
VPC B ↔ VPC C는 피어링 안 됨 (둘이 따로 연결해줘야 함)

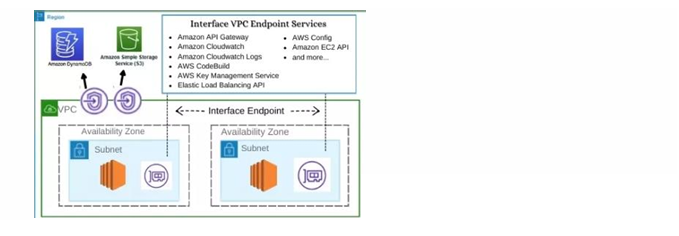

VPC 엔드포인트(Endpoint)

- 사설 AWS 네트워크 사용 (Private Subnet과 연결)

- 공용 인터넷을 사용하지 않아 보안이 우수하며, 네트워크 지연 시간이 짧음

- VPC 밖에 존재하는 다른 서비스 연결

VPC 엔드포인트 게이트웨이: S3, DynamoDB (전용, 비공식 연결)
VPC 엔드포인트 인터페이스: 다른 모든 서비스 (예: CloudWatch)

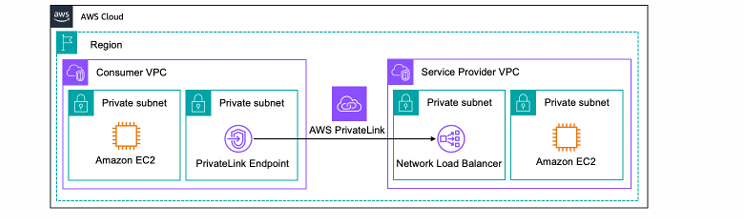

AWS PrivateLink(엔드포인트 서비스)

- 다른 AWS 계정에서 호스팅하는 서비스 또는 AWS Marketplace 파트너 서비스와 연결

- 사설 IP 주소를 사용해 다른 VPC가 제공하는 서비스를 안전하게 사용

- VPC IP 주소가 겹치는 경우에 좋은 해결책

- Network Load Balancer와 ENI를 통해 전용망 (private network) 구축

Site-to-Site VPN & Direct Connect

- 하이브리드 클라우드 환경에서 AWS와 온프레미스 연결

- Site-to-Site VPN

온프레미스 VPN을 AWS에 연결

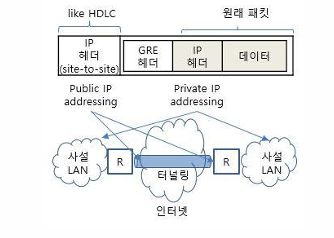

VPN (가상 사설 네트워크) : 인터넷망을 통해 디바이스 간에 사설 네트워크 연결 생성
- 터널링 프로토콜, 암호화 (IPSec) 수행
빠르게 설정 (설치) 가능 (약 5분 소요)
인터넷을 사용하므로 대역폭 및 보안 문제 발생 가능
(시험문제) 구축 속도 빠르게 요구

- Direct Connect

물리적으로 AWS와 온프레미스 사이에 프라이빗 전용선 연결
설치하는 데 한 달 이상 소요, 비용 증가
비공개 연결, 안전하고 빠름
사설망 사용
(시험문제) 사설 네트워크 사용

VPN

- Site-to-Site (S2S)

VPN을 구축하기 위해서 다음이 프로비저닝되어야 하는 것이 출제됨
온프레미스: Customer Gateway (CGW)
AWS: Virtual Private Gateway (VGW)

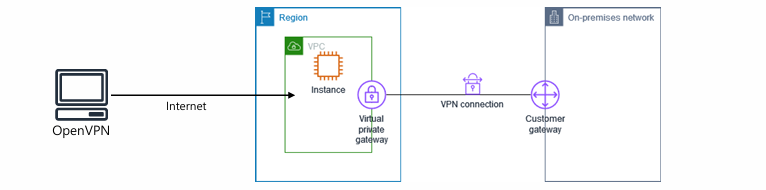

- 클라이언트 VPN

인터넷망에서 VPN 소프트웨어 (OpenVPN)를 이용해 간편히 AWS 네트워크에 연결
Private VPN의 EC2 인스턴스에 사설 IP를 사용해 연결 가능
만약, VPC에서 온프레미스의 데이터 센터로 Site-to-Site VPN이 연결되어 있다면 클라이언트 접속 가능

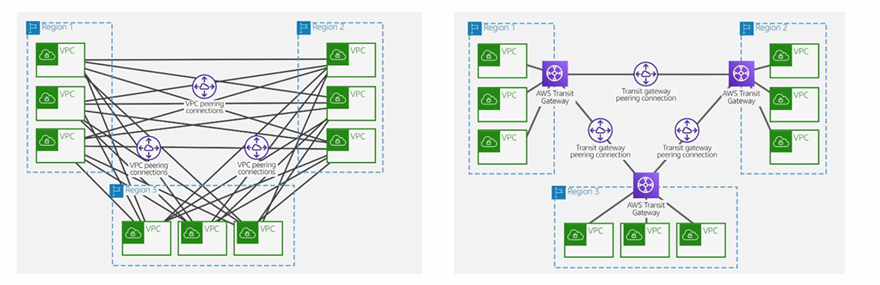

Transit Gateway

• 방대한 인프라가 구성될 때 네트워크 구조가 복잡해지는 것을 해결한 솔루션

• 수많은 VPC와 온프레미스 네트워크를 연결하기 위한 전송 허브

• 스타 구조로 연결 (VPCs, Direct Connection, VPN 연결)

공식사이트 AI 요약
1. 중앙 관리: 허브 앤 스포크 구조로 리전 내 VPC 간 라우팅을 통합 관리.
2. 리전 간 연결: 글로벌 백본을 통한 리전 간 VPC 연결 지원, 인터넷 사용 불필요.
3. 하이브리드 지원: Direct Connect 및 VPN과 통합 가능.
4. 피어링 간소화: VPC 피어링보다 간단한 Transit Gateway 피어링으로 관리 부담 감소.
5. MTU: VPC/Direct Connect에 8,500바이트, VPN에 1,500바이트 지원.
