Elastic Load Balancer (ELB)

https://www.youtube.com/watch?v=mqtUMduyKjk

참조

• 오토스케일링 문제점
• 사용자가 인스턴스 ip를 일일이 알아야한다
  • 기존 인스턴스가 삭제되거나 새로 생성될 때 갱신문제

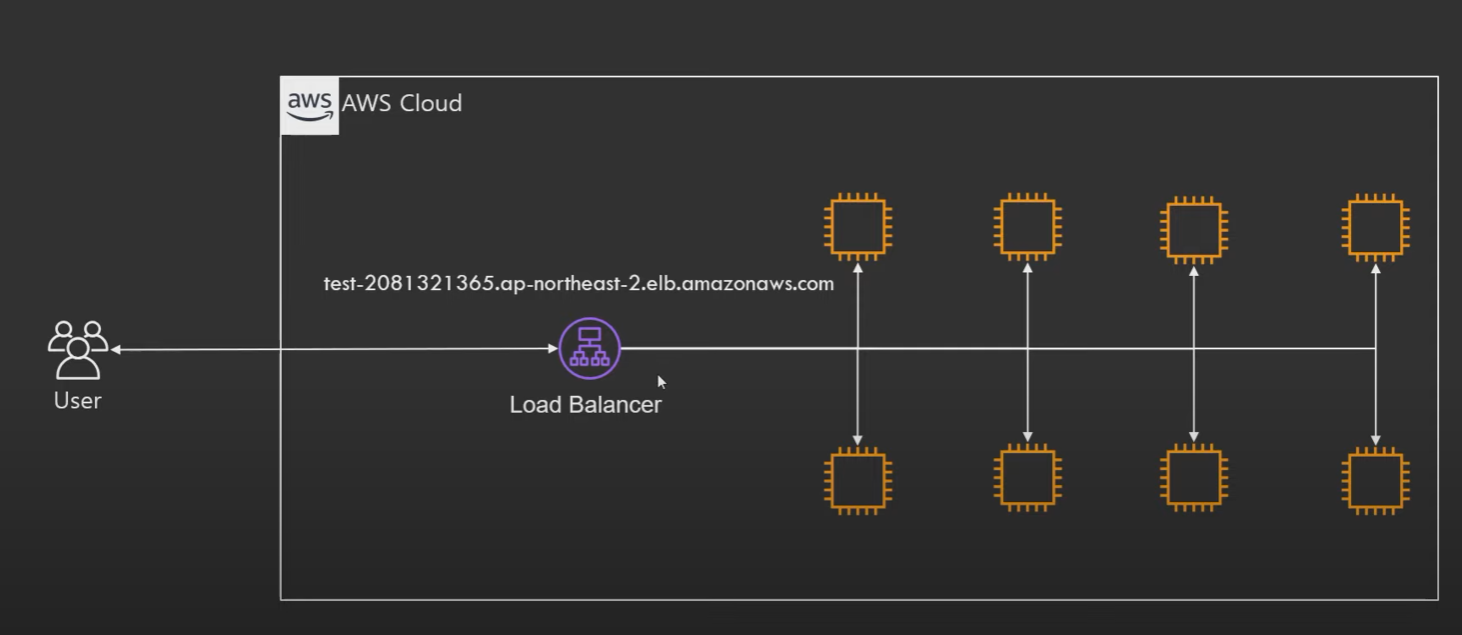

로드밸런스

• Elastic Load Balancing 은 들어오는 애플리케이션 트래픽을 Amazon EC2 인스턴스 ,컨테이너, IP주소, Lambda 함수와 같은 여러 대상에 자동으로 분산시킵니다. Elastic Load Balancing은 단일 가용 영역 또는 여러 가용영역 에서 다양한 애플리케이션 부하를 처리할 수 있습니다. Elastic Load Balancing이 제공하는 세 가지 로드 밸런서는 모두 에플리케이션의 내결함성에 필요한 고가용성, 자동 확장/축소, 강력한 보안을 갖추고 있습니다.

Elasstic Load Balancer

• 다수의 서비스에 트래픽을 분산 시켜주는 서비스
• Health Check : 직접 트래픽을 발생시켜 instance가 살아있는지 체크
• Autoscailng 과 연동가능
• 여러 가용영역에 분산 가능
• 지속적으로IP 주소가 바뀌어 IP 고정 불가능 : 항상 도메인 기반 으로 사용
• 총 4가지 종류
  • Application Load Balancer
  • Newwork Load Balancer
  • Classic Load Balancer
  • Gateway Load Balancer

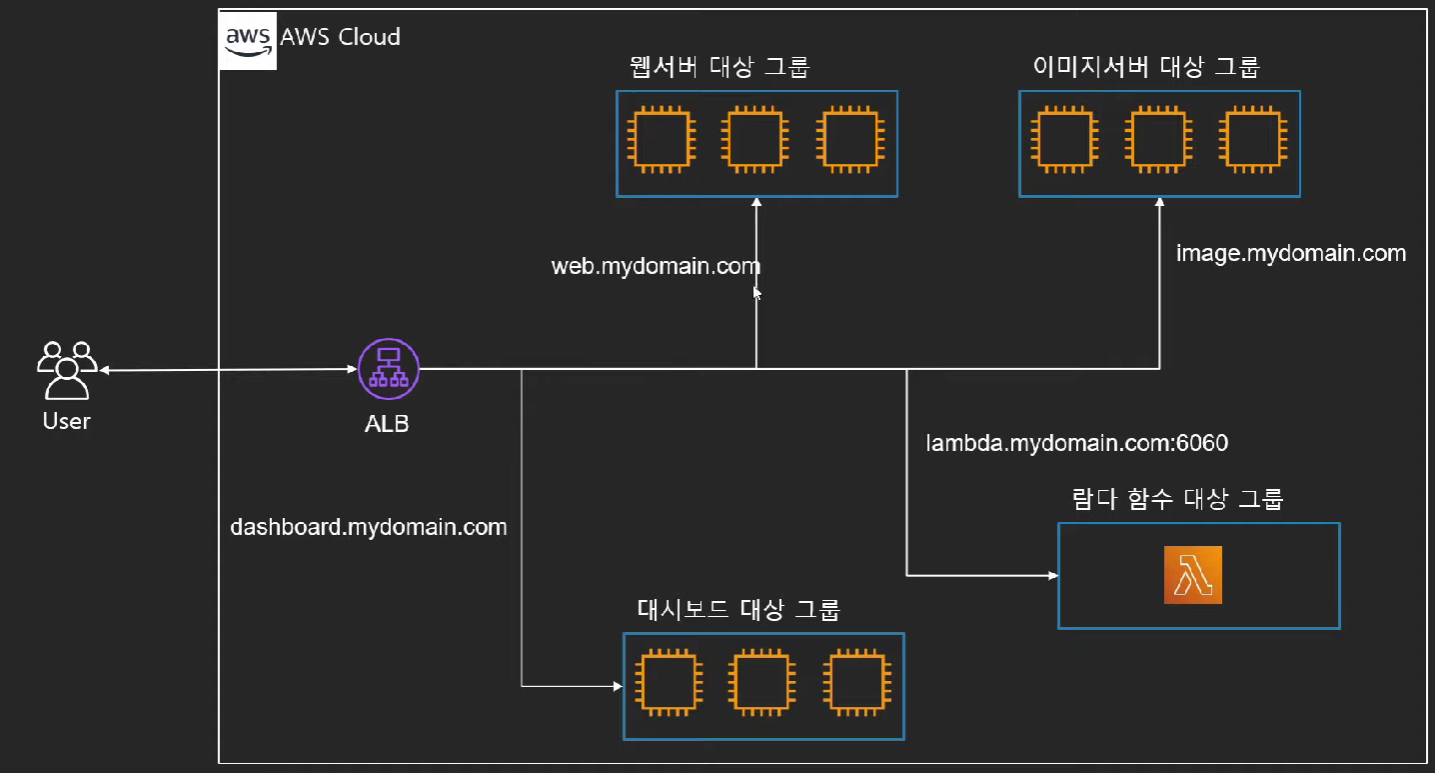

Application Load Balancer

• 똑똑한 녀석
• 트래픽을 모니터링 하여 라우팅 가능
  • 예) imgage:sample.com -> 이미지 서버로, web.sample.com -> 웹 서버로 트래픽 분산

Newwork Load Balancer

• 빠른 녀석
• TCP 기반 빠른 트래픽 분산
• Elastic IP 할당 가능

Classic Load Balancer

• 옛날 녀석
• 예전에 사용되던 타입으로 현재는 잘 사용되지 않음

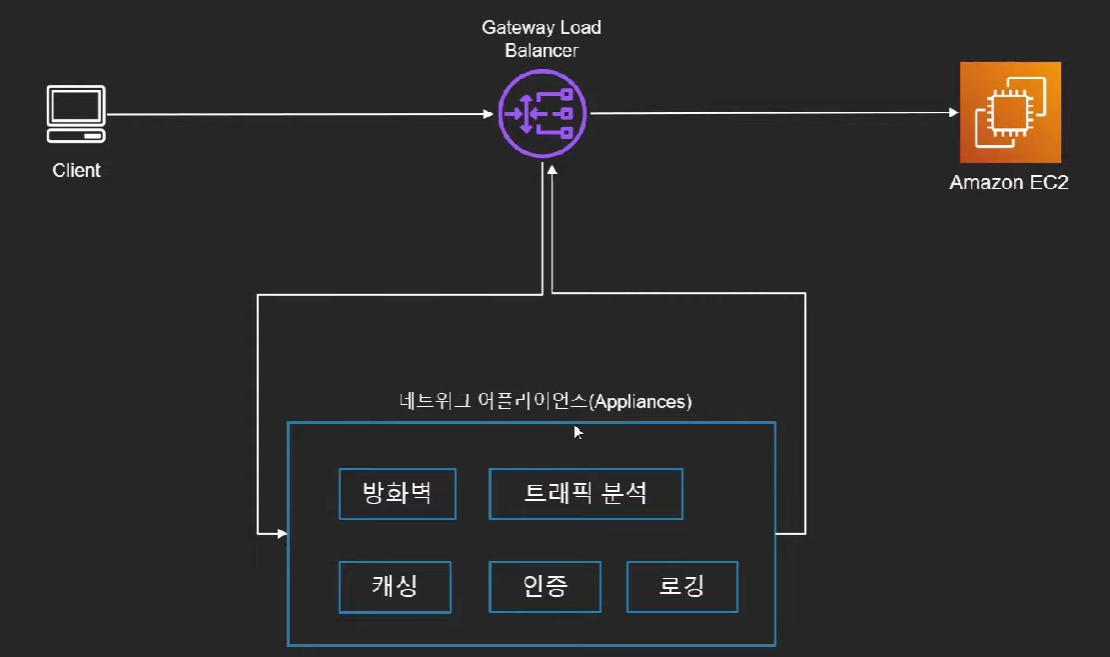

Gateway Load Balancer

• 먼저 트래픽 체크하는 녀석
• 가상 어플라이언스 배포/확장 관리를 위한 서비스

대상 그룹

• ALB 가 라우팅할 대상 집합
• 구성
  • 3+1 구성
    • instance
    • IP
    • Lambda
    • ALB
  • 프로토콜 (HTTP, HTTPS, gPRC 등)
  • 기타설정
    • 트래픽 분산 알고리즘, 고정 세션 등

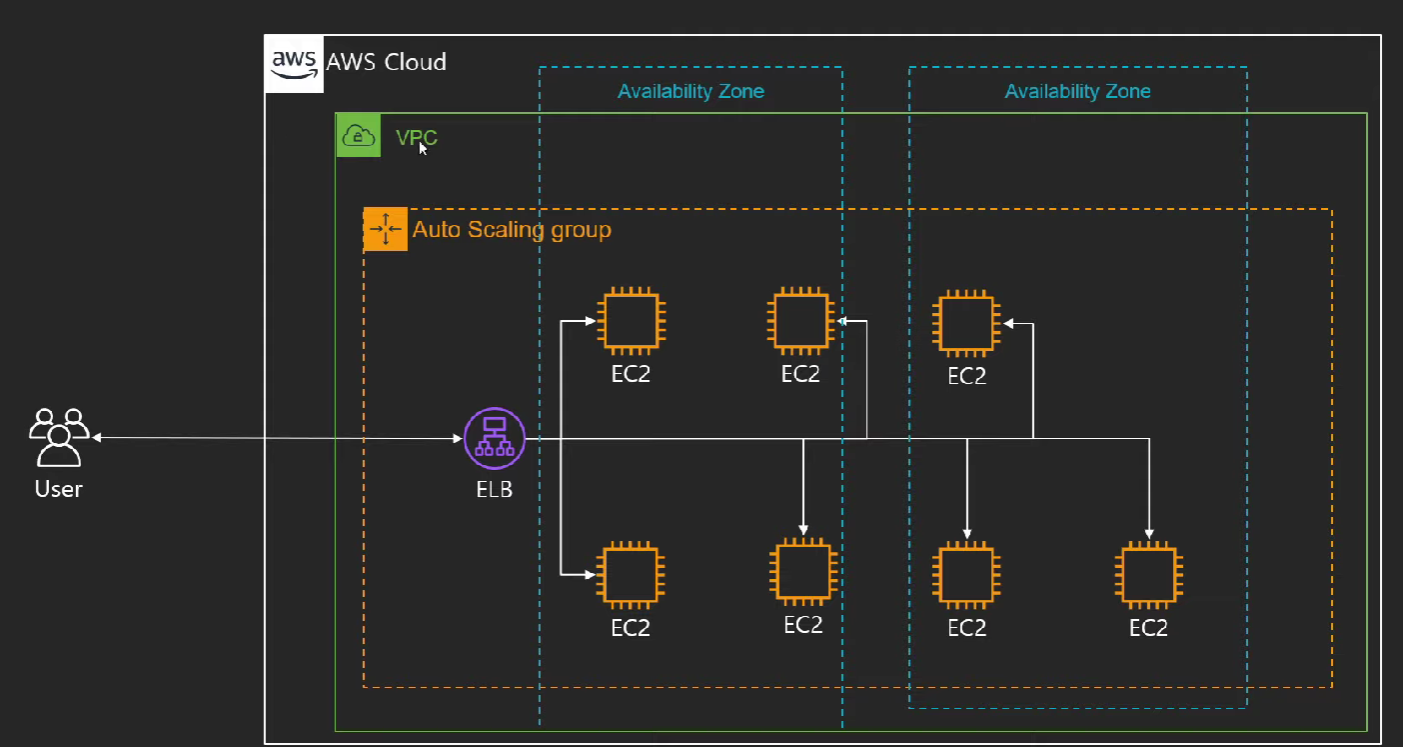

아키텍쳐

실습

• 시작 템플릿 이동
• 세부정보에서 작업 클릭
• 템플릿 수정(새 버전 생성) 클릭
• 템블릿 버전 설명적기
• 고급세부정보에서 다음정보 넣기

#!/bin/bash
INSTANCE_ID=$(curl -s http://169.254.169.254/latest/meta-data/instance-id)
yum  install httpd -y
echo ""$INSTANCE_ID"" >> /var/www/html/index.html
service httpd start

• 오토스케일링 그룹들어가기

• 기존 그룹 편집클릭

• 시작 템플릿 버전을 Latest로 바꾸기 후 업데이트

• 그룹크기 2개로 바꿔서 업데이트

• 퍼블릭 ip로 들어가보기

• 대상 그룹만들기

• 이름적기

• 사용가능한 인스턴스 클릭

• 대상그룹 생성

• 로드밸런서 클릭

• 어플리케이션 로드벨런서 생성

• 이름적기

• 인터넷 경계 선택

• 네트워크 매핑 설정(4개 다 클릭)

• 리스너 및 라우팅 항목에서 대상그룹 선택

• 로드밸런서 생성

• 로드벨런서가 2개의 트래픽으로 분산시켜서 받아줌

• 오토스케일링 그룹 편집

• 로드밸런싱항복 편집

• 애플리케이션 네트워크 또는 게이트 웨이 로드맬런서 대상그룹 선택

• 업데이트
