Argo CD
- Kubernetes 애플리케이션을 위한 오픈 소스 지속적 전달 도구
- GitOps 접근 방식을 사용하여 Kubernetes 클러스터에 애플리케이션 배포를 자동화
- YAML 파일을 사용한 선언적 구성

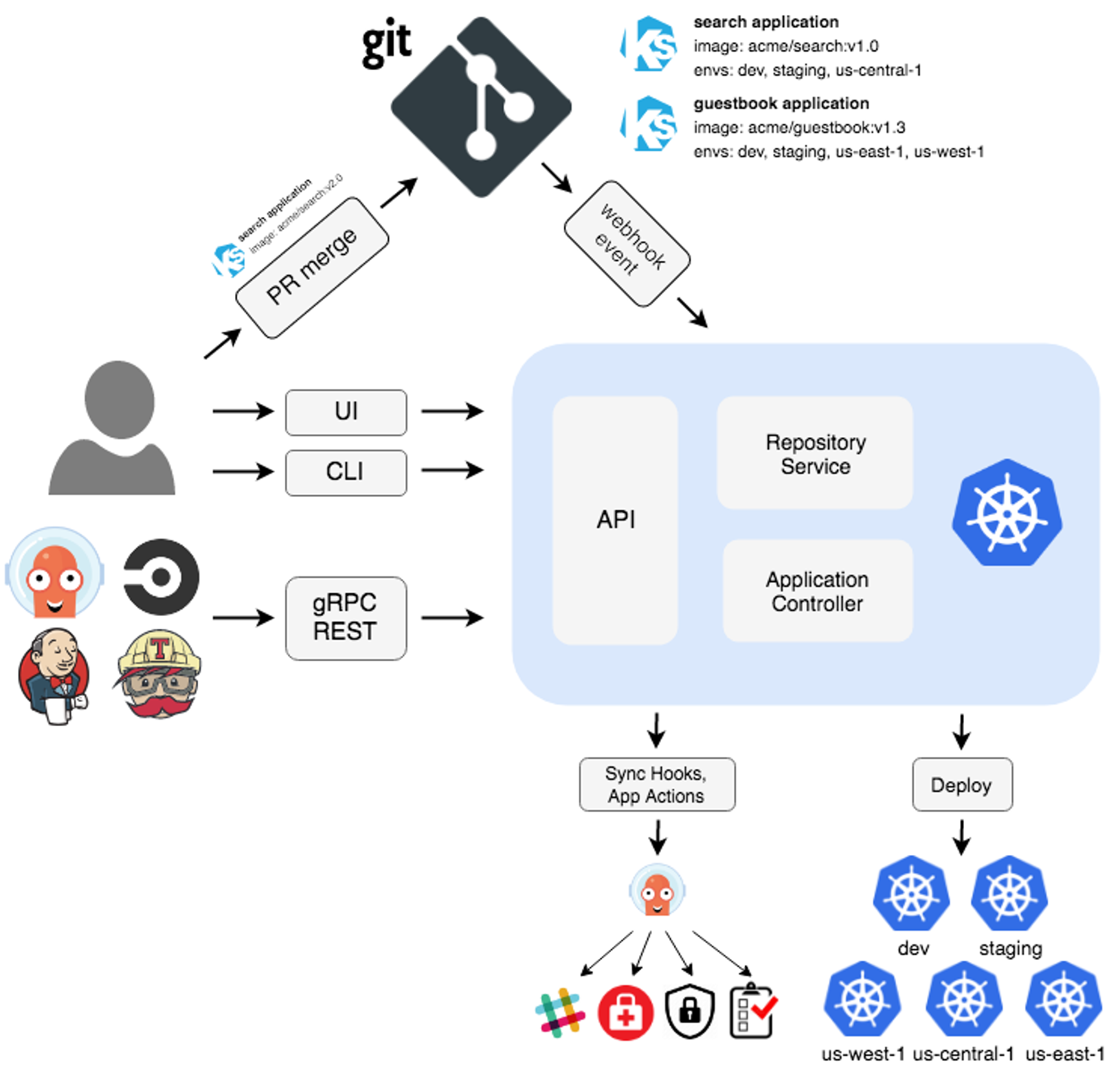

Architecture
-
API Server : Web UI 대시보드, k8s api 처럼 API 서버 역할
- 웹 UI, CLI 및 CI/CD 시스템에서 소비되는 API를 노출하는 gRPC/REST 서버
- 애플리케이션 관리 및 상태 보고
- 애플리케이션 작업 호출 (e.g. sync, rollback, user-defined actions)
- repository and cluster 자격 증명 관리 (stored as K8s secrets)
- 외부 ID 공급자에게 인증 및 위임
- RBAC 시행
- Git webhook 이벤트에 대한 수신자/송신자
-
Repository Server : Git 연결 및 배포할 yaml 생성
- 애플리케이션 매니페스트를 보유하고 있는 Git repository의 로컬 캐시를 유지하는 내부 서비스
다음 입력이 제공될 때 Kubernetes 매니페스트를 생성하고 반환하는 역할을 한다.- repository URL
- revision (commit, tag, branch)
- application path
- template specific settings: parameters, helm values.yaml
- 애플리케이션 매니페스트를 보유하고 있는 Git repository의 로컬 캐시를 유지하는 내부 서비스
-
Application Controller : k8s 리소스 모니터링, Git과 비교
- Kubernetes 컨트롤러로 실행 중인 애플리케이션을 지속적으로 모니터링하고 현재 라이브 상태를 원하는 대상 상태와 비교 (repo에 지정된 대로)
- OutOfSync 애플리케이션 상태를 감지하고 선택적으로 수정 조치를 취함
- 라이프사이클 이벤트(PreSync, Sync, PostSync)에 대한 사용자 정의 hook를 호출하는 역할
-
Redis : k8s api와 git 요청을 줄이기 위한 캐싱
-
Notification : 이벤트 알림, 트리거
-
Dex : 외부 인증 관리
-
ApplicationSet Controller : 멀티 클러스터를 위한 App 패키징 관리
설치
# helm 설치
cat <<EOT > argocd-values.yaml
global:
domain: argocd.$MyDomain
configs:
params:
server.insecure: true
controller:
metrics:
enabled: true
serviceMonitor:
enabled: true
server:
ingress:
enabled: true
controller: aws
ingressClassName: alb
hostname: "argocd.$MyDomain"
annotations:
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/target-type: ip
alb.ingress.kubernetes.io/backend-protocol: HTTP
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":80}, {"HTTPS":443}]'
alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
alb.ingress.kubernetes.io/ssl-redirect: '443'
aws:
serviceType: ClusterIP
backendProtocolVersion: GRPC
metrics:
enabled: true
serviceMonitor:
enabled: true
repoServer:
metrics:
enabled: true
serviceMonitor:
enabled: true
applicationSet:
metrics:
enabled: true
serviceMonitor:
enabled: true
notifications:
metrics:
enabled: true
serviceMonitor:
enabled: true
EOT
kubectl create ns argocd
helm repo add argo https://argoproj.github.io/argo-helm
helm install argocd argo/argo-cd --version 6.7.11 -f argocd-values.yaml --namespace argocd
# 확인
kubectl get ingress,pod,svc -n argocd
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/argocd-server alb argocd.tkops.click 80 23s
NAME READY STATUS RESTARTS AGE
pod/argocd-application-controller-0 0/1 Running 0 23s
pod/argocd-applicationset-controller-85d64c6b7f-m6zfb 1/1 Running 0 23s
pod/argocd-dex-server-7746bdfd75-dfgrd 1/1 Running 0 23s
pod/argocd-notifications-controller-64d9b554f4-9kbpk 1/1 Running 0 23s
pod/argocd-redis-554fbc6587-5bhsm 1/1 Running 0 23s
pod/argocd-repo-server-5cd49b877-6d2zx 0/1 Running 0 23s
pod/argocd-server-6c757c4964-9gr4b 0/1 Running 0 23s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/argocd-application-controller-metrics ClusterIP 10.100.212.39 <none> 8082/TCP 24s
service/argocd-applicationset-controller ClusterIP 10.100.192.94 <none> 7000/TCP 24s
service/argocd-applicationset-controller-metrics ClusterIP 10.100.253.157 <none> 8080/TCP 24s
service/argocd-dex-server ClusterIP 10.100.149.102 <none> 5556/TCP,5557/TCP 24s
service/argocd-notifications-controller-metrics ClusterIP 10.100.106.72 <none> 9001/TCP 24s
service/argocd-redis ClusterIP 10.100.36.34 <none> 6379/TCP 24s
service/argocd-repo-server ClusterIP 10.100.238.214 <none> 8081/TCP 24s
service/argocd-repo-server-metrics ClusterIP 10.100.29.152 <none> 8084/TCP 24s
service/argocd-server ClusterIP 10.100.226.123 <none> 80/TCP,443/TCP 24s
service/argocd-server-grpc ClusterIP 10.100.73.20 <none> 80/TCP,443/TCP 24s
service/argocd-server-metrics ClusterIP 10.100.22.50 <none> 8083/TCP 24s
kubectl get crd | grep argo
applications.argoproj.io 2024-04-20T14:08:22Z
applicationsets.argoproj.io 2024-04-20T14:08:22Z
appprojects.argoproj.io 2024-04-20T14:08:21Z
# 최초 접속 암호 확인
kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d ;echo

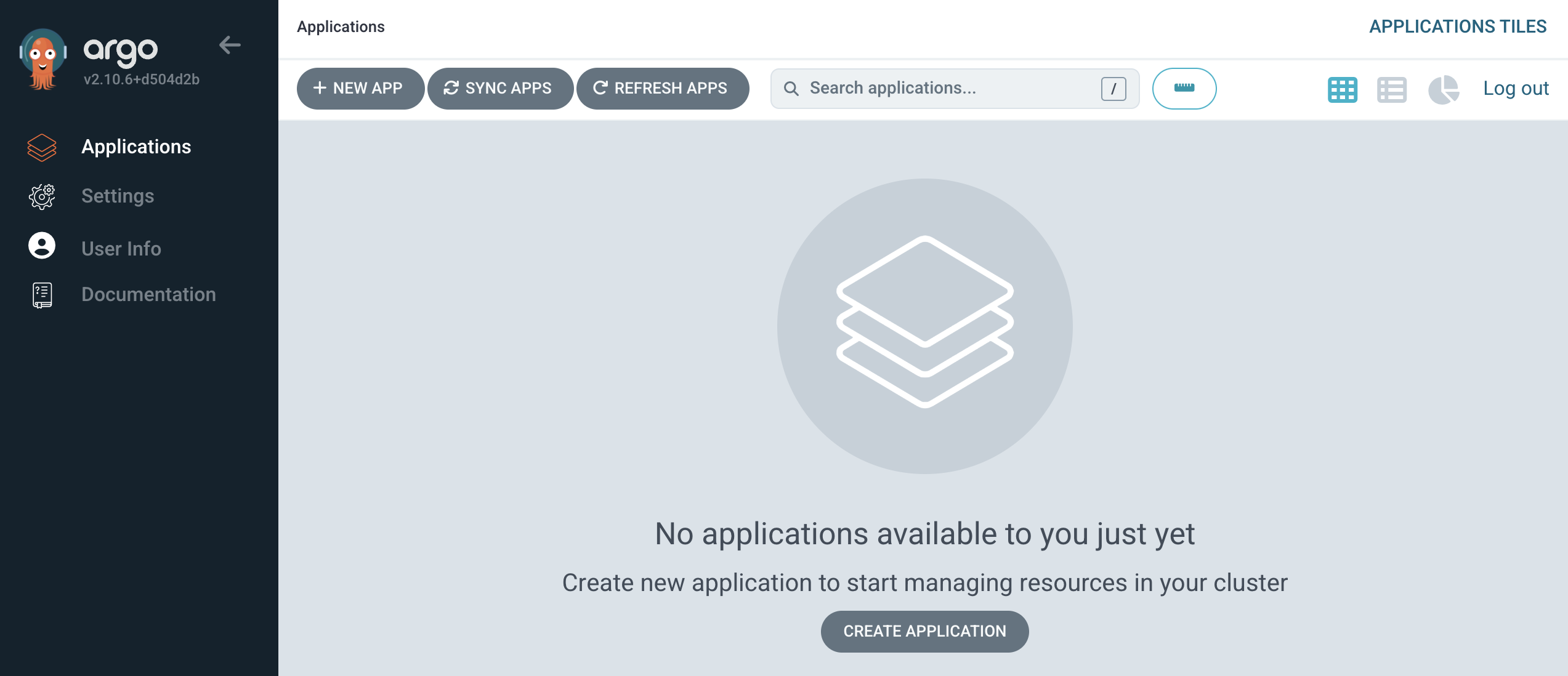

- 접속 확인
Application Deploy
-

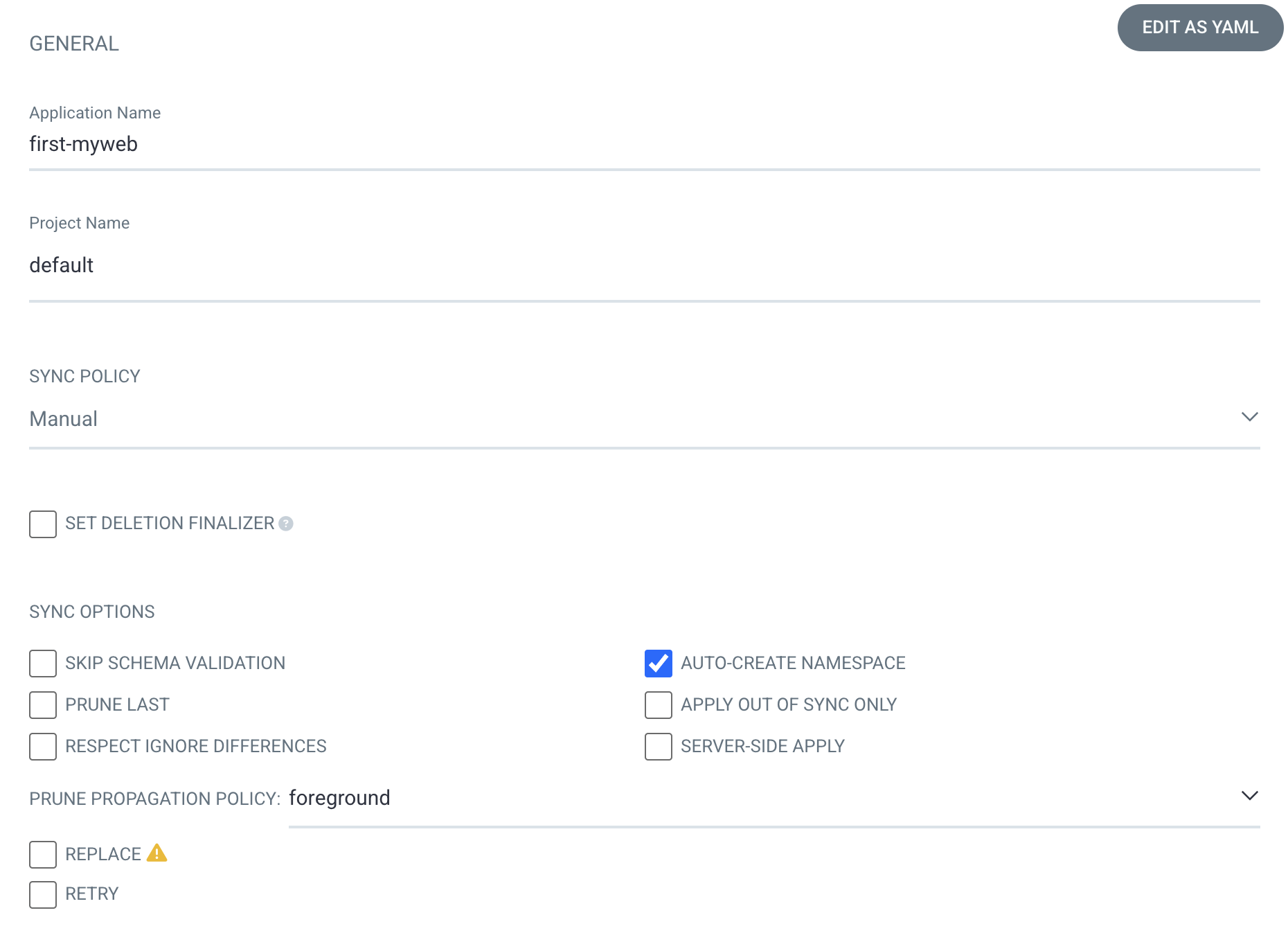

App 생성
- Application Name : first-myweb
- Project Name : default
- SYNC POLICY : Manual
- AUTO-CREATE NAMESPACE : 클러스터에 네임스페이스가 없을 시 argocd에 입력한 이름으로 자동 생성
- APPLY OUT OF SYNC ONLY : 현재 동기화 상태가 아닌 리소스만 배포
- PRUNE PROPAGATION POLICY
- foreground : 부모(소유자, ex. deployment) 자원을 먼저 삭제함
- background : 자식(종속자, ex. pod) 자원을 먼저 삭제함
- orphan : 고아(소유자는 삭제됐지만, 종속자가 삭제되지 않은 경우) 자원을 삭제함
-
[체크] AUTO-CREATE-NAMESPACE
-

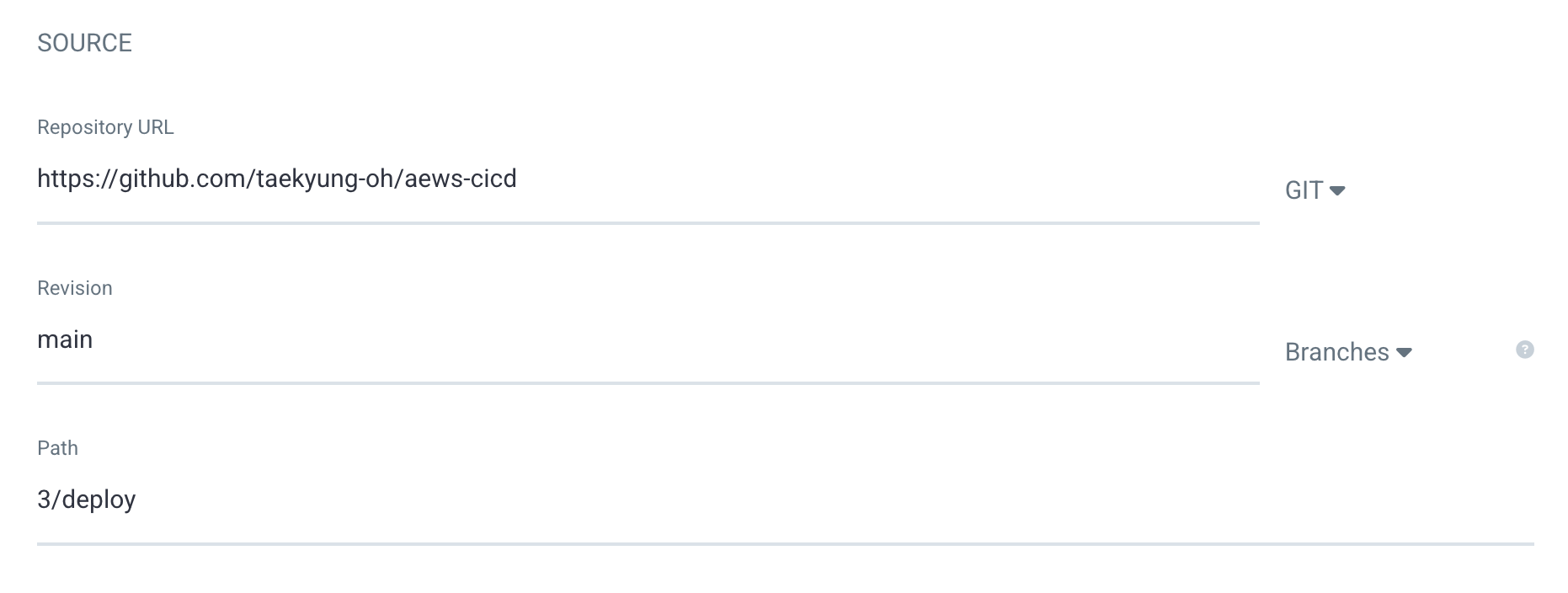

SOURCE
- Repository URL : https://github.com/taekyung-oh/aews-cicd
- Revision : main
- Path : 3/deploy
-

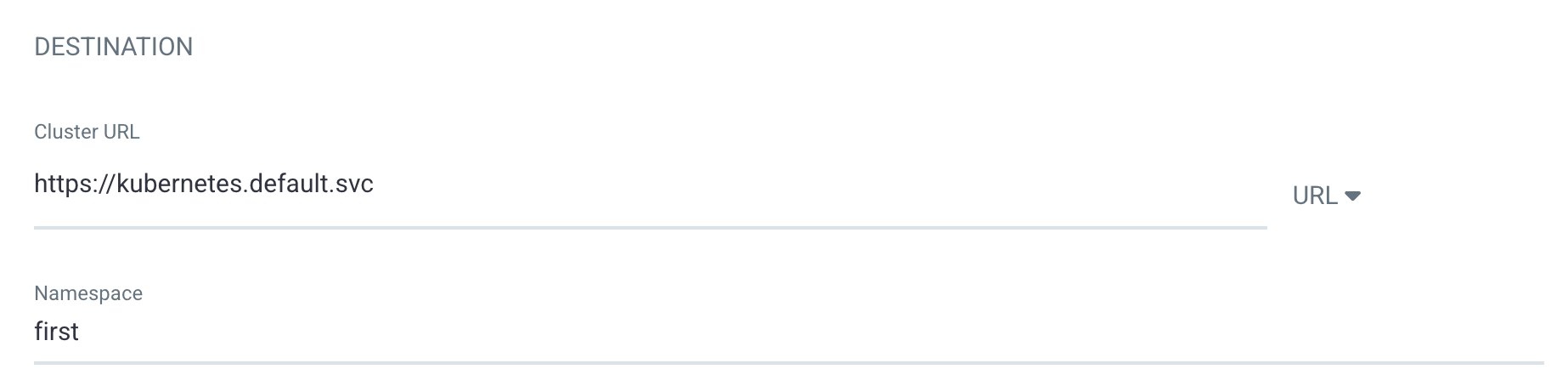

DESTINATION
- Cluster URL : https://kubernetes.default.svc
- Namespace : first
- [선택] Directory *← 소스를 보고 자동으로 유형 선택됨
-

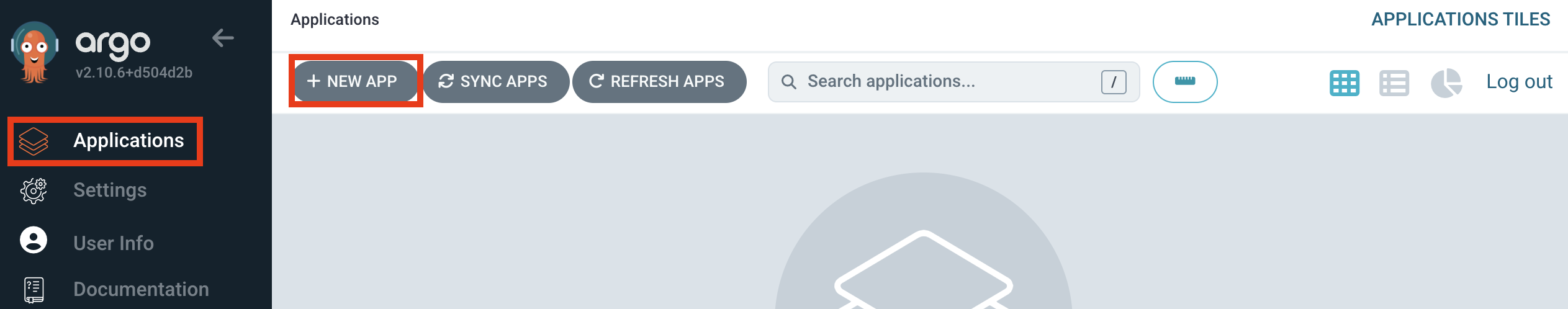

화면 상단 [CREATE] 클릭

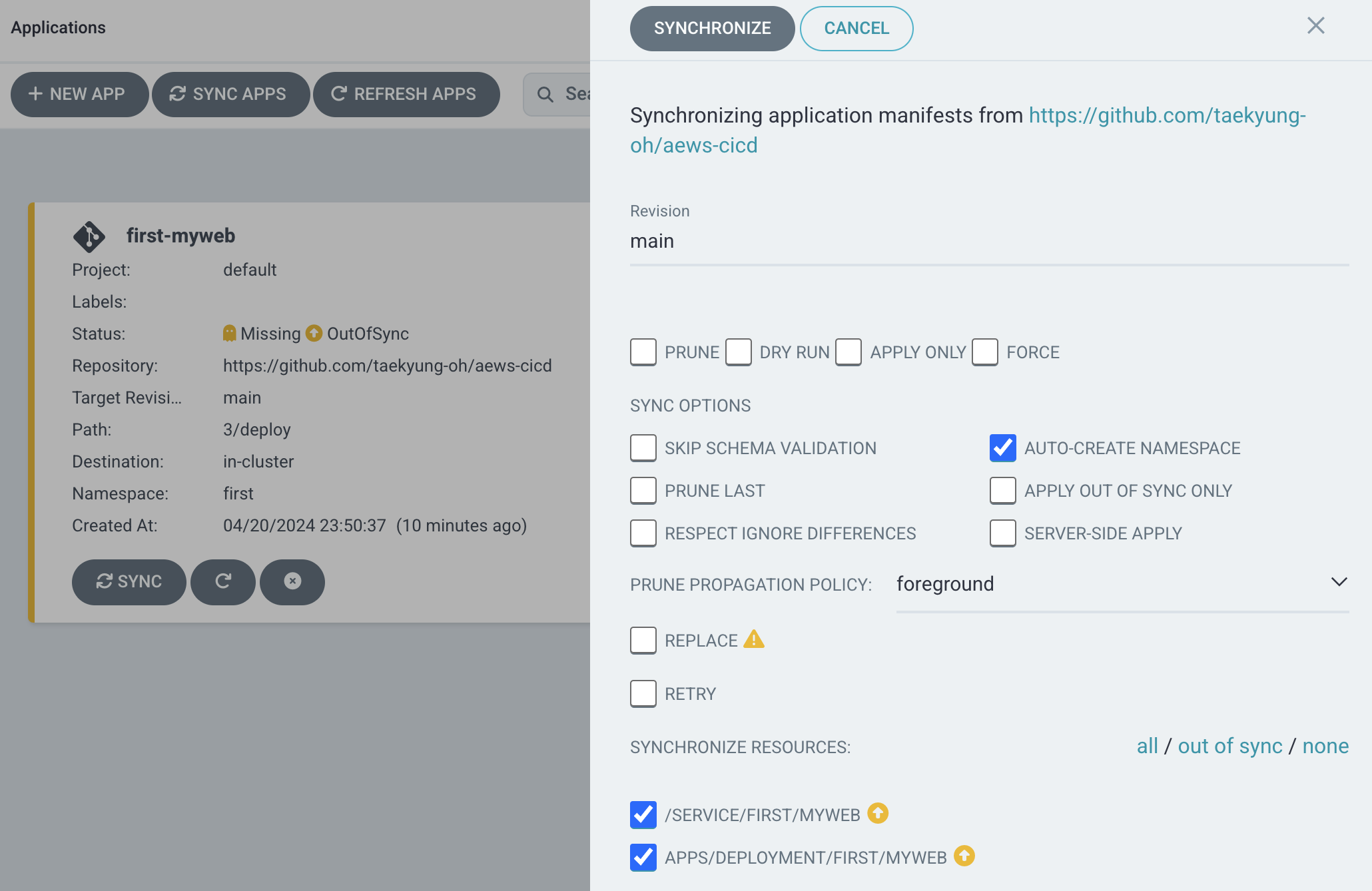

- 배포 실행 (SYNC -> SYNCHRONIZE)
-
PRUNE : GIt에서 자원 삭제 후 배포시 K8S에서는 삭제되지 않으나, 해당 옵션을 선택하면 삭제시킴
-
FORCE : --force 옵션으로 리소스 삭제
-
APPLY ONLY : ArgoCD의 Pre/Post Hook은 사용 안함 (리소스만 배포)
-
DRY RUN : 테스트 배포 (배포에 에러가 있는지 한번 확인해 볼때 사용)
-

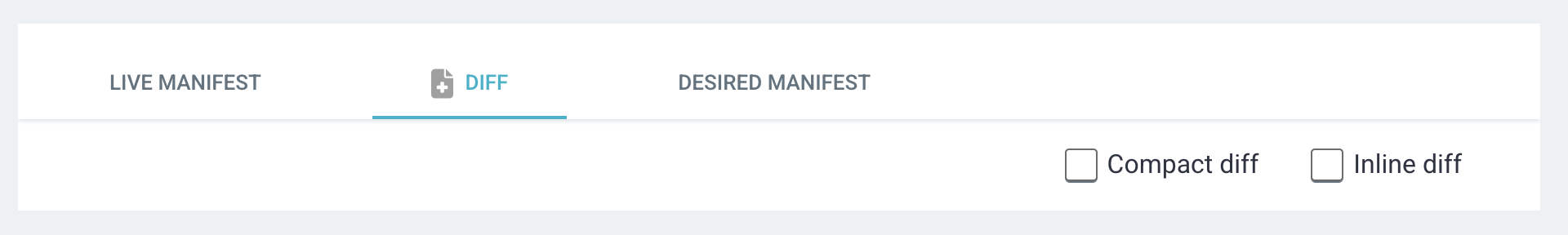

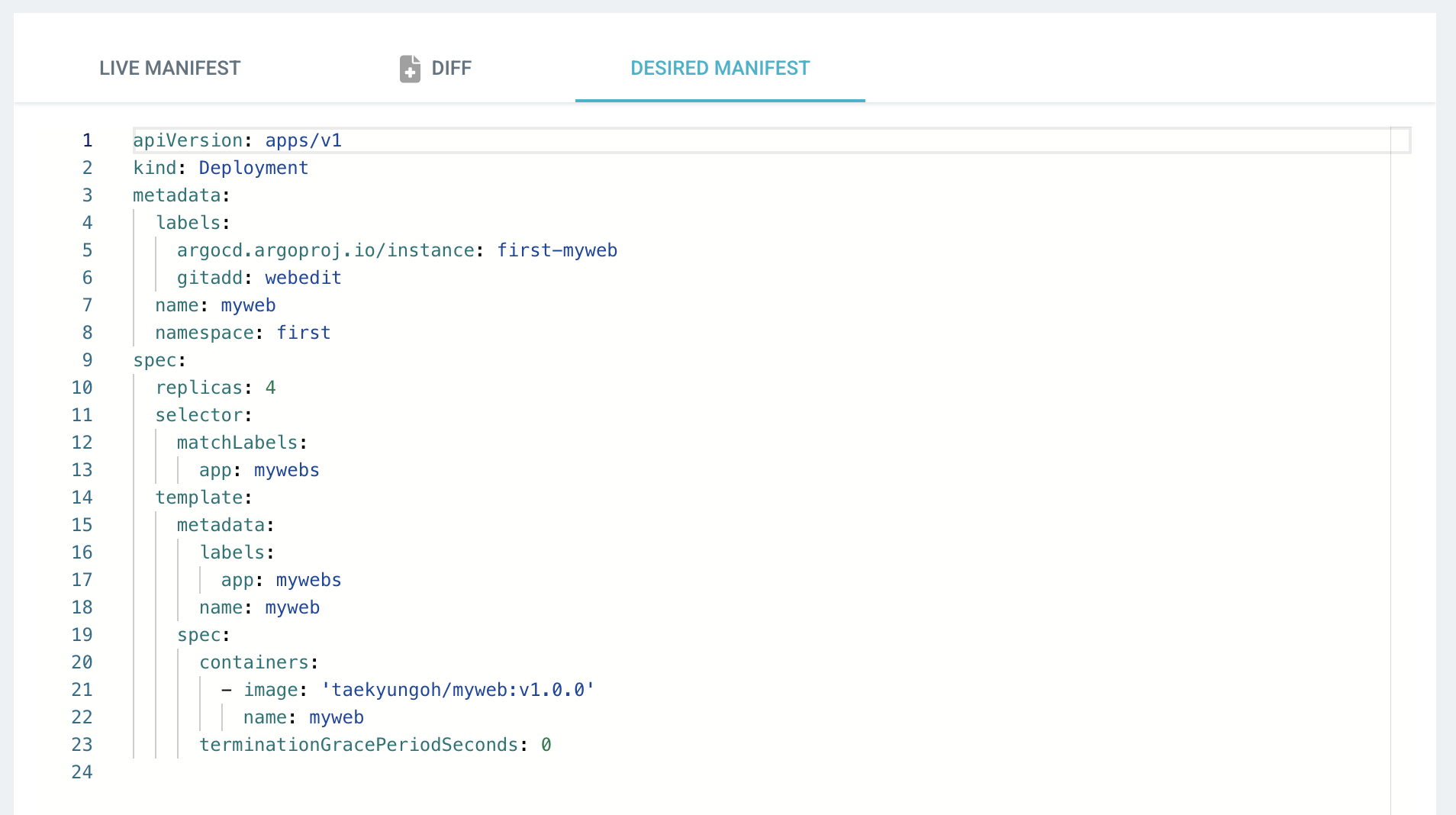

리소스 클릭 -> LIVE MANIFEST(쿠버네티스 기준) & DESIRED MANIFEST(Git 기준) 확인
-
-
manifest 수정
-

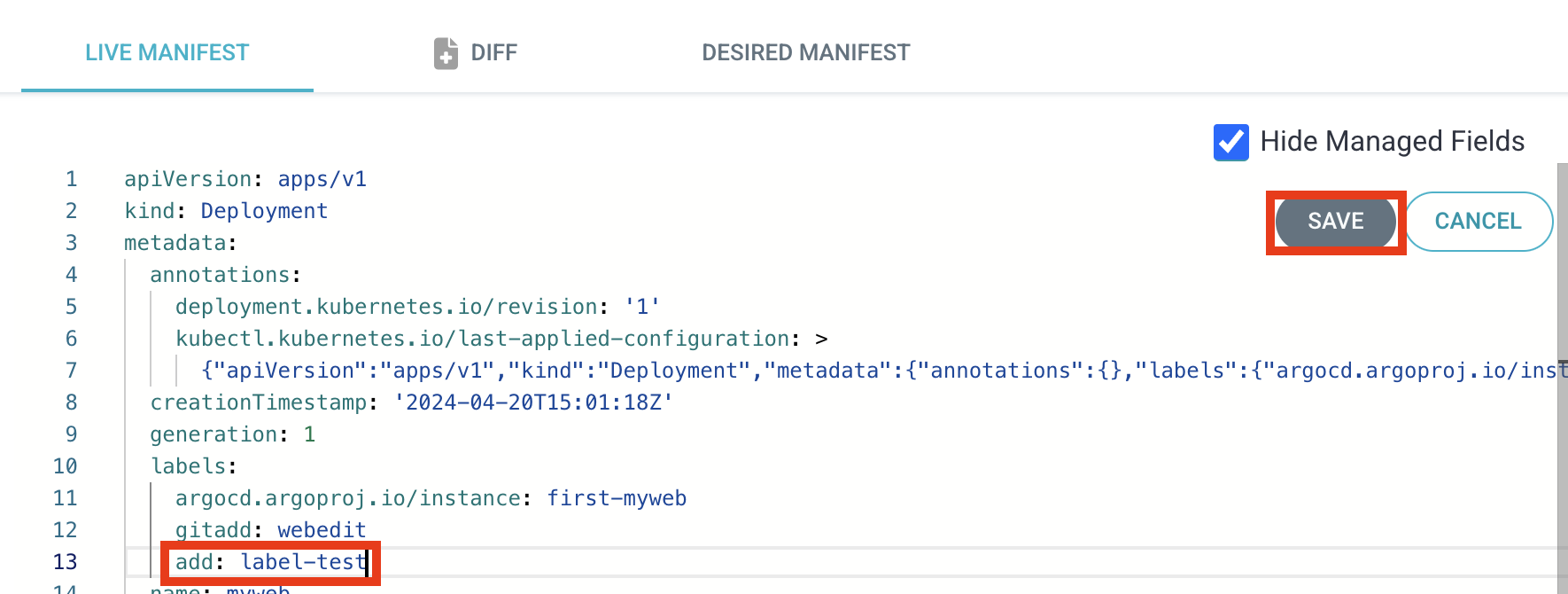

in argocd

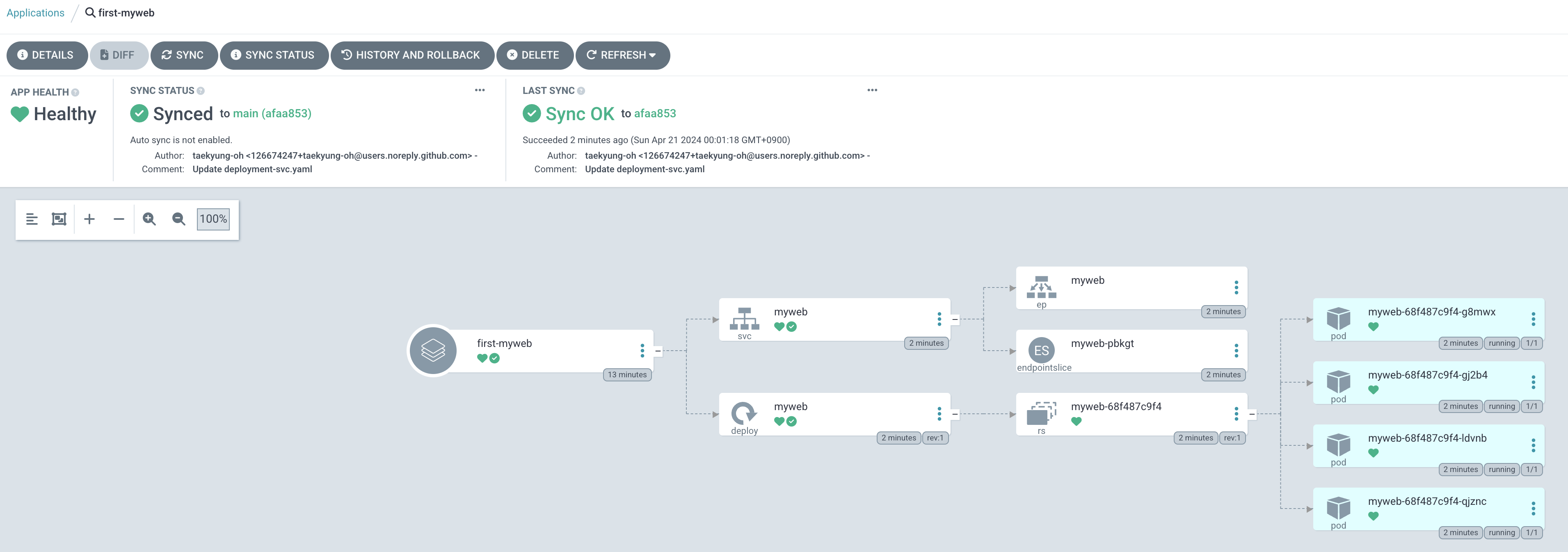

- 확인
# label 추가 확인 kubectl get deploy -n first --show-labels NAME READY UP-TO-DATE AVAILABLE AGE LABELS myweb 4/4 4 4 14m add=label-test,argocd.argoproj.io/instance=first-myweb,gitadd=webedit
- 확인
-
in Kubernetes
# label 추가 kubectl edit deploy -n first myweb ... labels: add: label-test add2: k8s-test ... kubectl get deploy -n first --show-labels NAME READY UP-TO-DATE AVAILABLE AGE LABELS myweb 4/4 4 4 18m add2=k8s-test,add=label-test,argocd.argoproj.io/instance=first-myweb,gitadd=webedit-
확인
argocd는 Git을 기준으로 Sync하기 때문에 DIFF 및 DESIRED MANIFEST에 변경점이 없다.
-
-

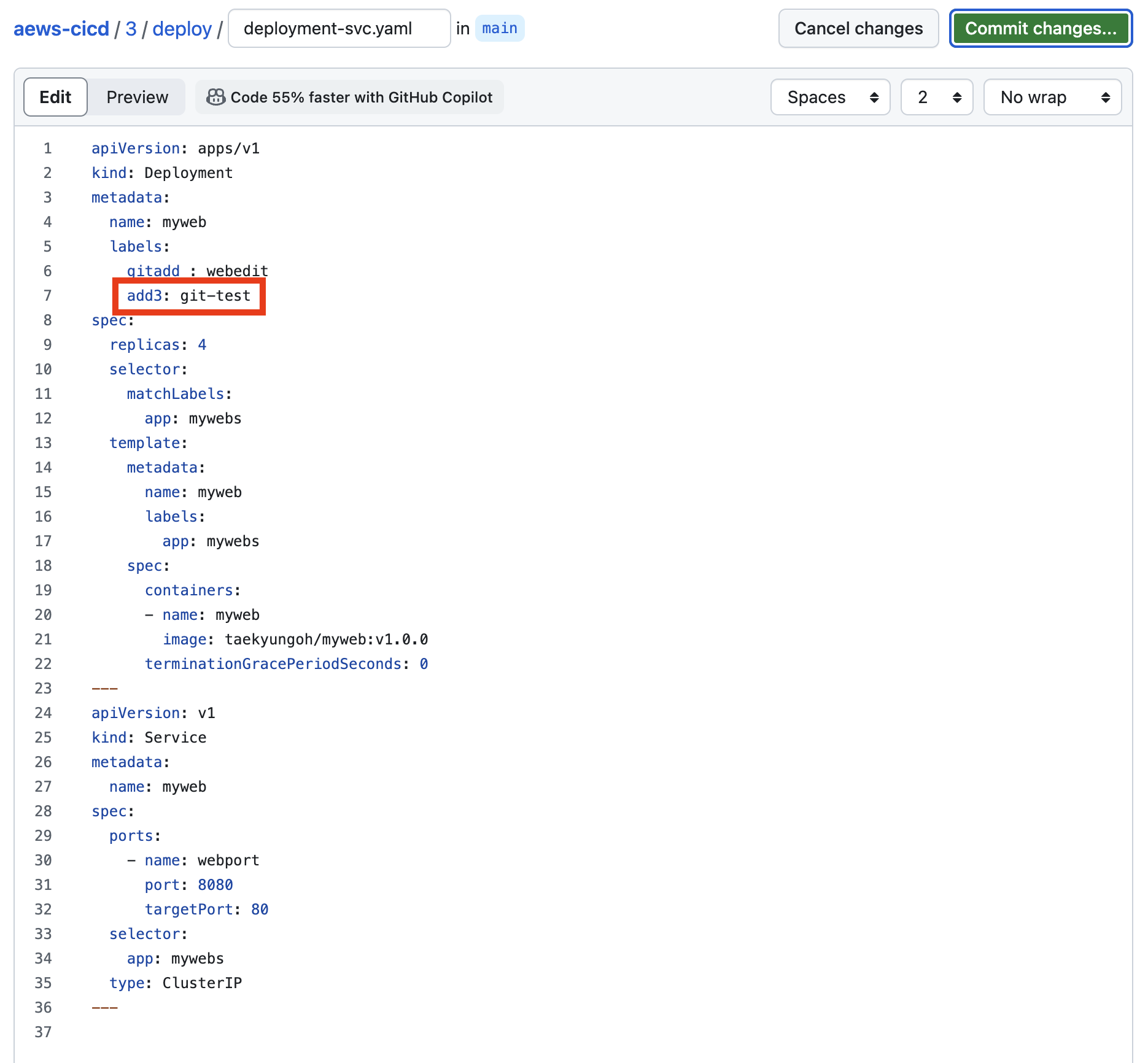

in Github
-
확인

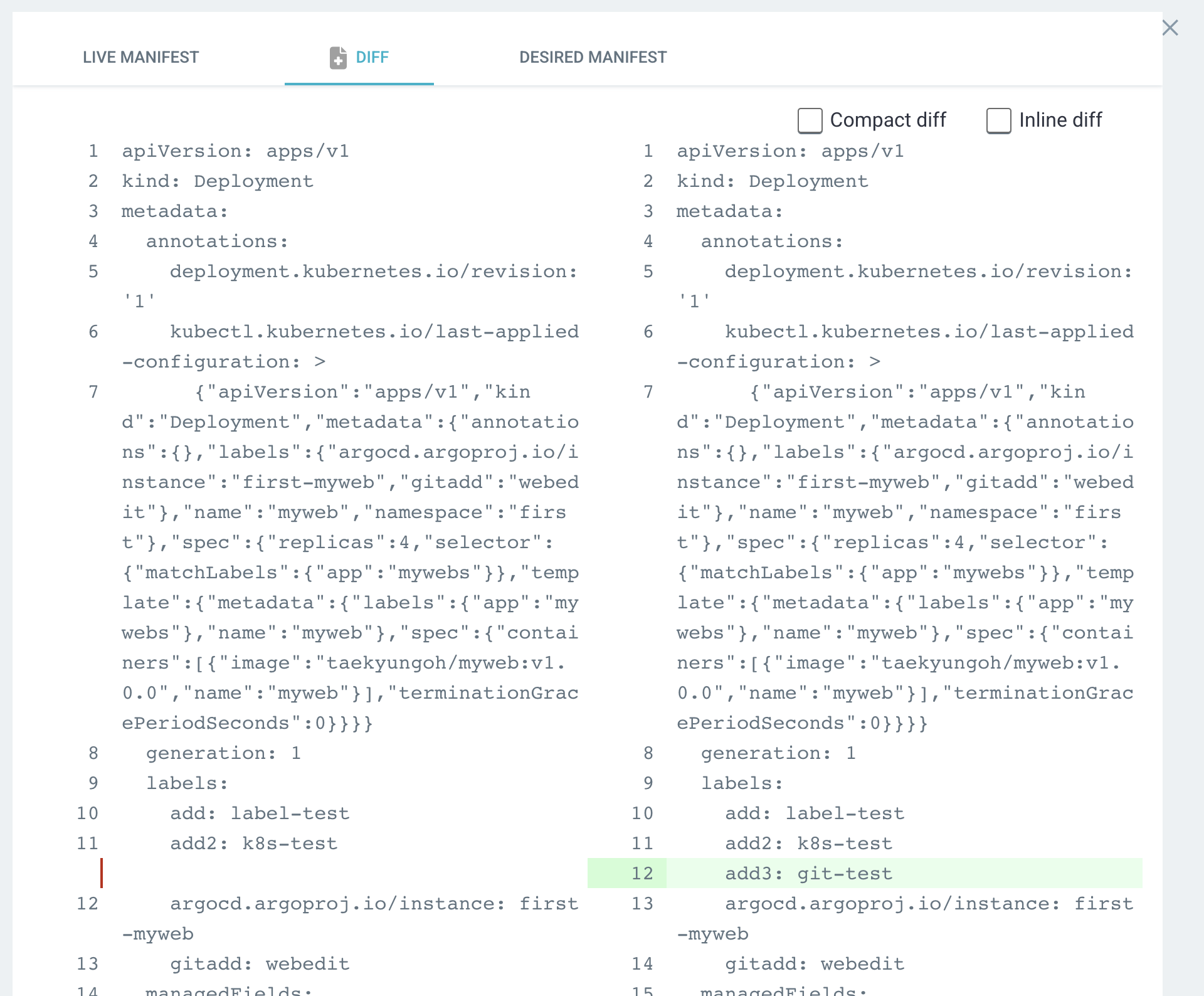

OutOfSync 상태로 DIFF가 확인되며, Sync를 진행한다.
kubectl get deploy -n first --show-labels NAME READY UP-TO-DATE AVAILABLE AGE LABELS myweb 4/4 4 4 31m add2=k8s-test,add3=git-test,add=label-test,argocd.argoproj.io/instance=first-myweb,gitadd=webedit
-
- 결론 : GitOps를 하려거든 대상(k8s)에서 변경하지 말고, 소스(git)에서 변경하자!
