Access network

  • End System이 인터넷의 첫 번째 라우터에 연결되기까지의 네트워크 구간을 의미한다.

    upstream: 사용자가 네트워크로 보내는 데이터
    downstream: 네트워크로 부터 사용자가 받는 데이터

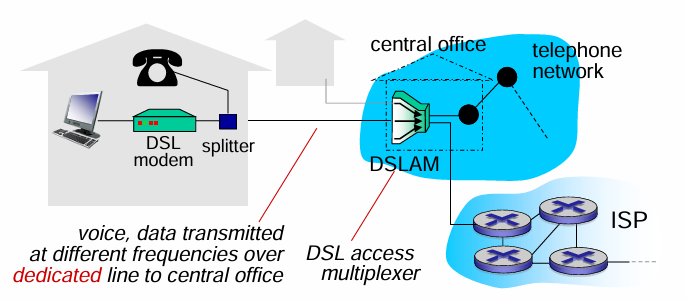

DSL

  • 전화선을 통해 디지털 데이터를 전송을 제공하는 기술이다.
  • central office마다 dedicated line이 있다.
    다른 사용자의 네트워크 활동에 영향을 받지 않고 일정한 속도 유지할 수 있다.
  1. DSL Modem을 통해 디지털 신호를 아날로그 신호로 변환해준다.
  2. splitter는 DSL modem을 거쳐온 컴퓨터 데이터와 전화 음성을 서로 다른 주파수로 DSLAM에 보낸다.
  3. central office에서 받은 데이터와 음성을 분리해 보낸다.

Upstream transmission rate: <2.5Mbps
Dounstream transmission rate: <25Mbps

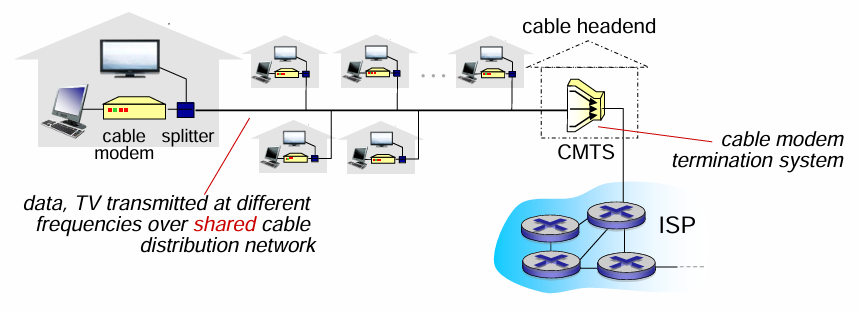

Cable network

  • 로 케이블 TV 데이터를 전송하는 네트워크 기술이지만, 인터넷 데이터도 함께 전송할 수 있다.

  • Frequency division mutiplexing: 서로 다른 주파수 대역을 통해 데이터를 동시에 전송한다.
    수신측에서 각 대역을 분리하여 필요한 데이터만 처리할 수 있다.

  • hybrid fiber coax(HFC): 각 집에서 cable headend까지 가는 network를 공유한다.
    DSL과 차이: DSL은 central office까지 가는 네트워크는 dedicate access이지만, HFC는 cable headend까지 share access이다.
    downstream transmission rate: 30Mbps
    upstream transmission rate: 2Mbps

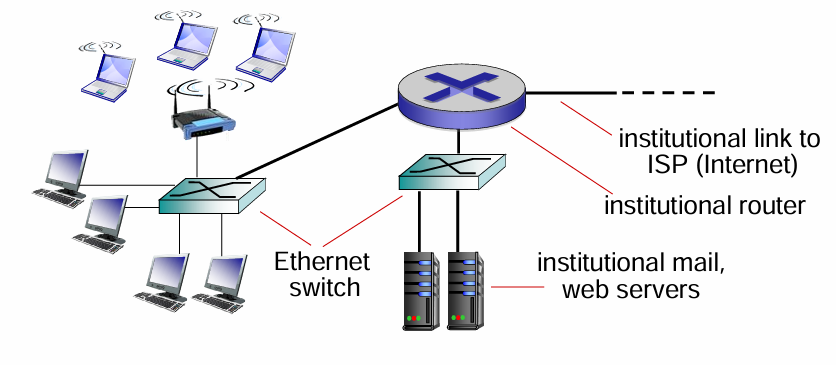

Enterprise access network(Ethernet)

  • 주로 회사 내에서 사용하는 네트워크 형태로 이더넷을 통해 네트워크로 접속한다.
  • 이더넷 케이블을 통해 각 네트워크 장치가 LAN에 연결되고 중앙 스위치나 라우터를 통해 인터넷에 연결한다.

Wireless access network
end system과 router까지 네트워크를 공유한다.

  • wireless LANs: WIFI(802.11 b/g/n)
  • wide-area wireless access: 3G,4G,LTE

Send packets of data

  • packet: 네트워크에서 데이터를 주고받을 때 사용되는 데이터 블록
  1. 데이터를 길이가 L만큼의 chunk(packet)로 나눈다.
  2. packet은 access network로 transmission rate(전송률) R만큼 이동한다.
  3. packet transmission delay는 L/R이다.

    link transmission rate: link capacity, link bandwidth


[참고] Computer Networking A Top-Down Approach EIGHTH EDITION/Kurose.Ross/Pearson
