제도이론

정면도 : 입체를 정면에서 투시한 투상도
우측면도 : 우측
좌측면도 : 좌측
평면도 : 위
배면도 : 뒤
저면도 : 아래

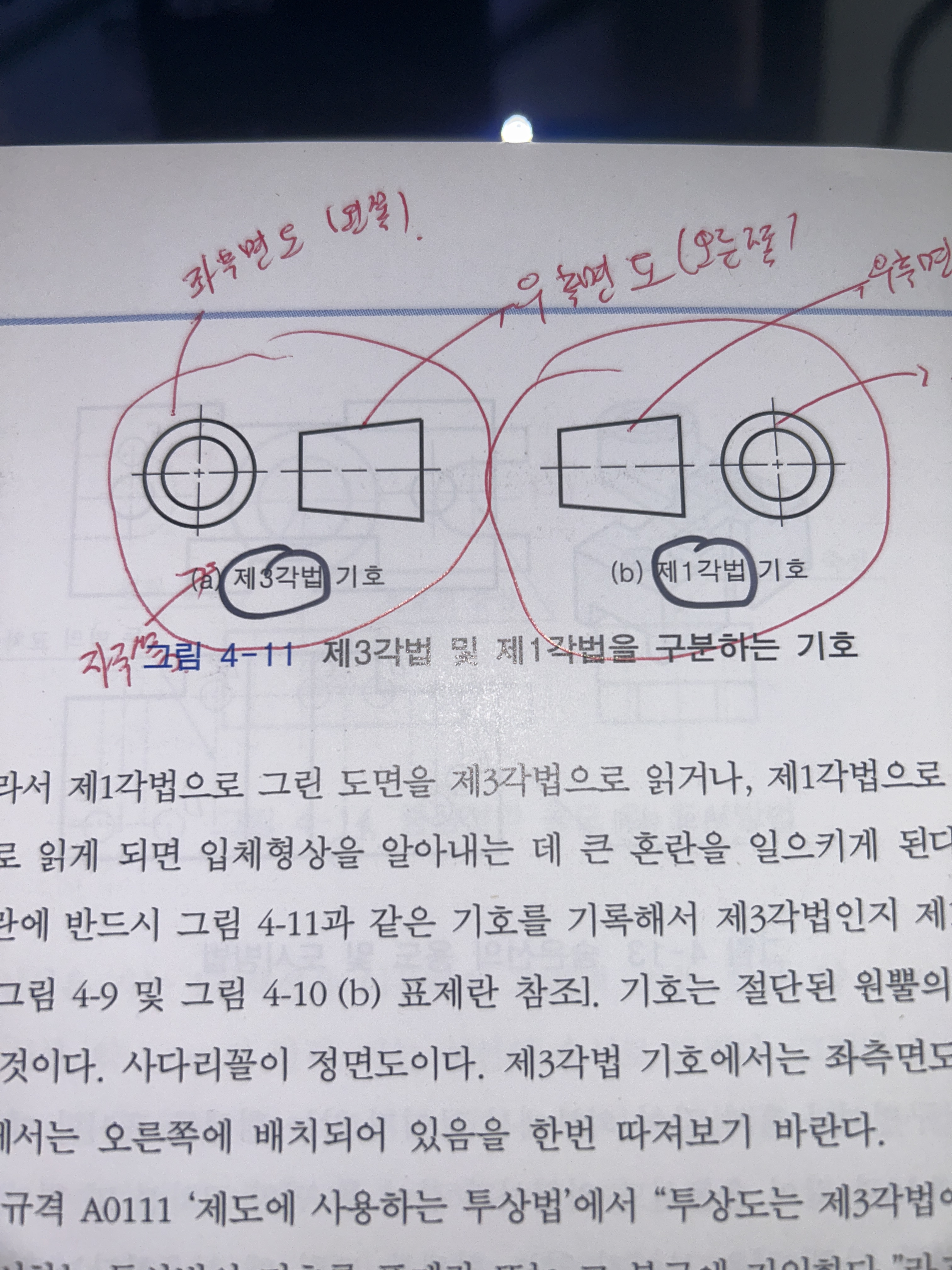

제1각법은 반대

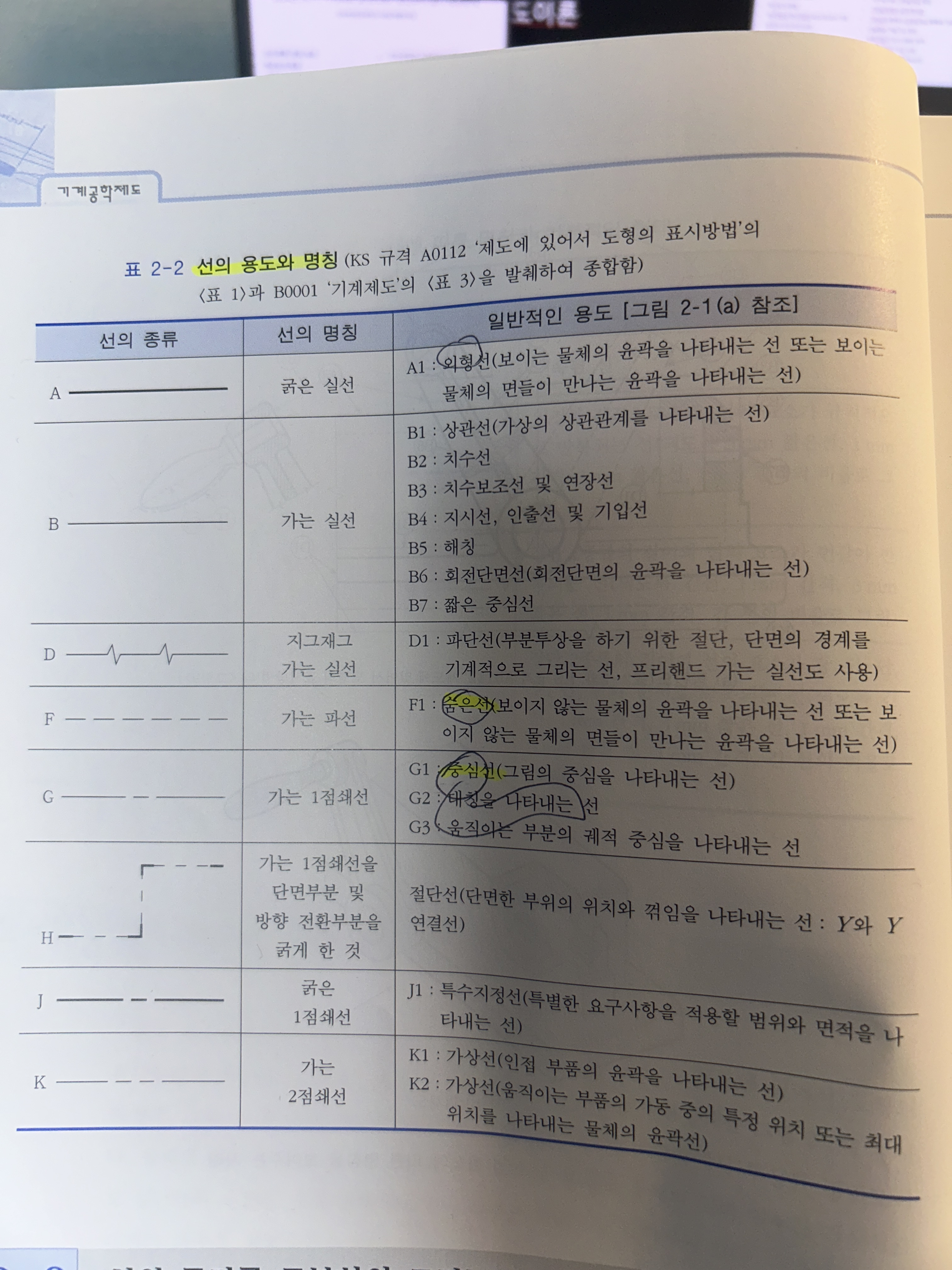

겹치는 선의 우선 순위

(1) 외형선(굵은 실선 : 선의 종류 A)

• 외형선보다 우선시하는 것은 문자, 기호등.선중단하고 기입
  (2) 숨은선(가는 파선 : 선의 종류 F)
  (3) 절단선(선의 종류 H)
  (4) 중심선(가는 1점 쇄선 : 선의 종류 G)

정면도 선정시 고려사항

(1) 부품을 되도록 안정적이고 사용되는 상태를 정면도로 보여준다
(2) 부품의 주요한 면이 되도록 정면도 투상면에 평행하든지 수직을 이루도록한다
(3) 정면도에서 부품의 형상, 치수 및 특징을 가장 잘 나타내도록 한다.
(4) 부품이 가공되는 상태를 정면도로 보여준다.
(5) 도면 배치가 되도록 옆으로 퍼져서 안정된 구도로 잡는다.

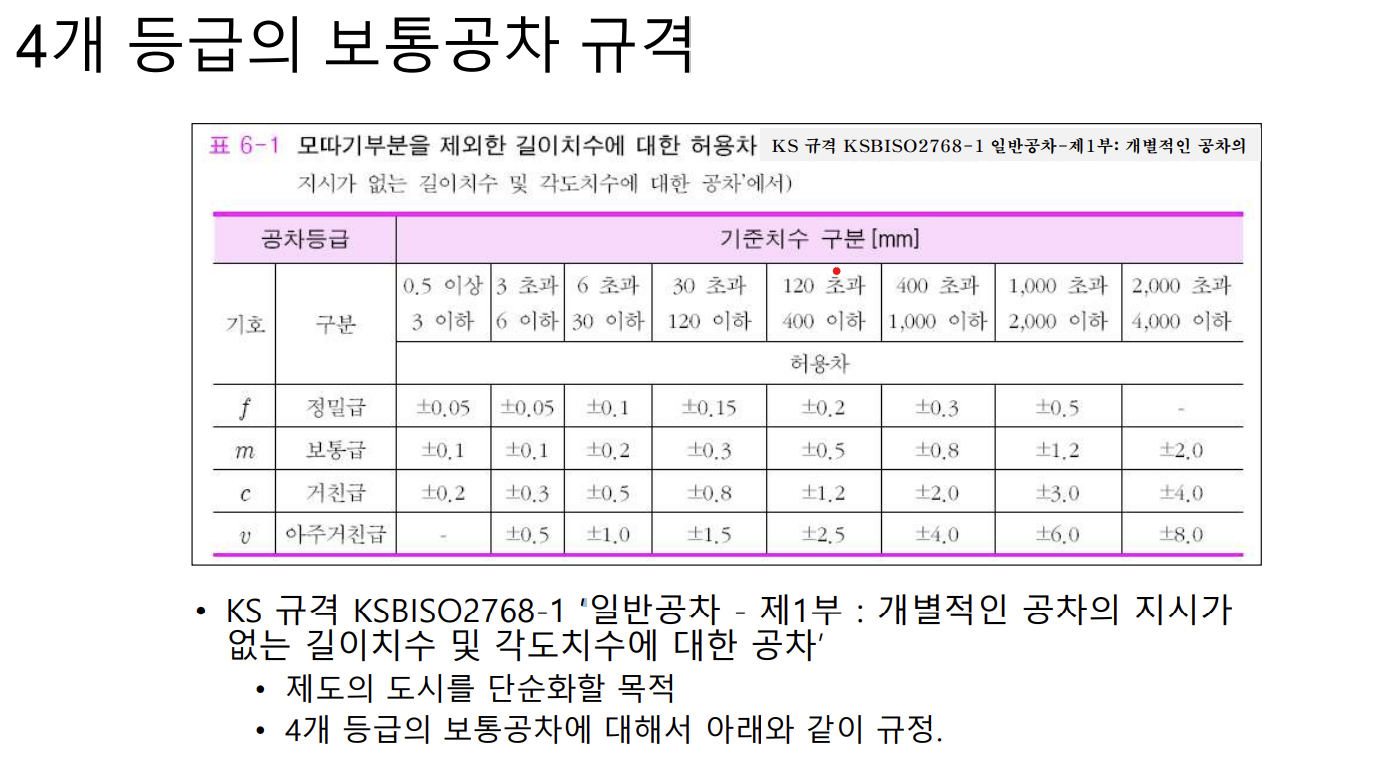

치수공차 : 어떠한 제작자도 이론적으로 참값의 치수를 가진 부품만을 대량으로 만들 수 없다.

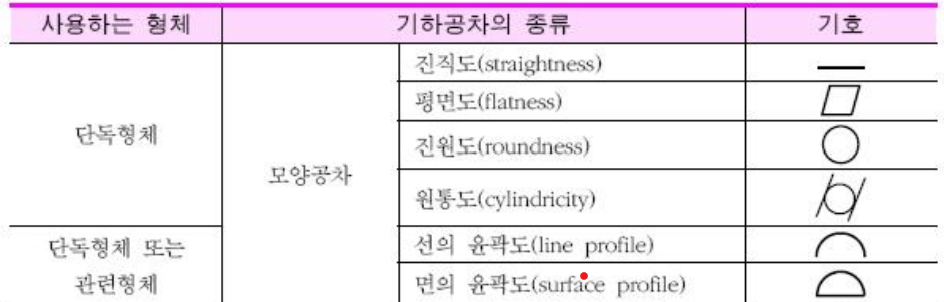

기하공차 : 어떠한 제작자도 이론적으로 완벽한 형상을 가진 부품만을 대량으로 만들 수 없다.

공차역 : 기하공차에서 부품형상을 구성하는 것이 기하학적으로 완벽한 형체로부터 벗아나더라도 괜찮은 영역을 정하는 것. 공차역의 크기를 숫자로 규정

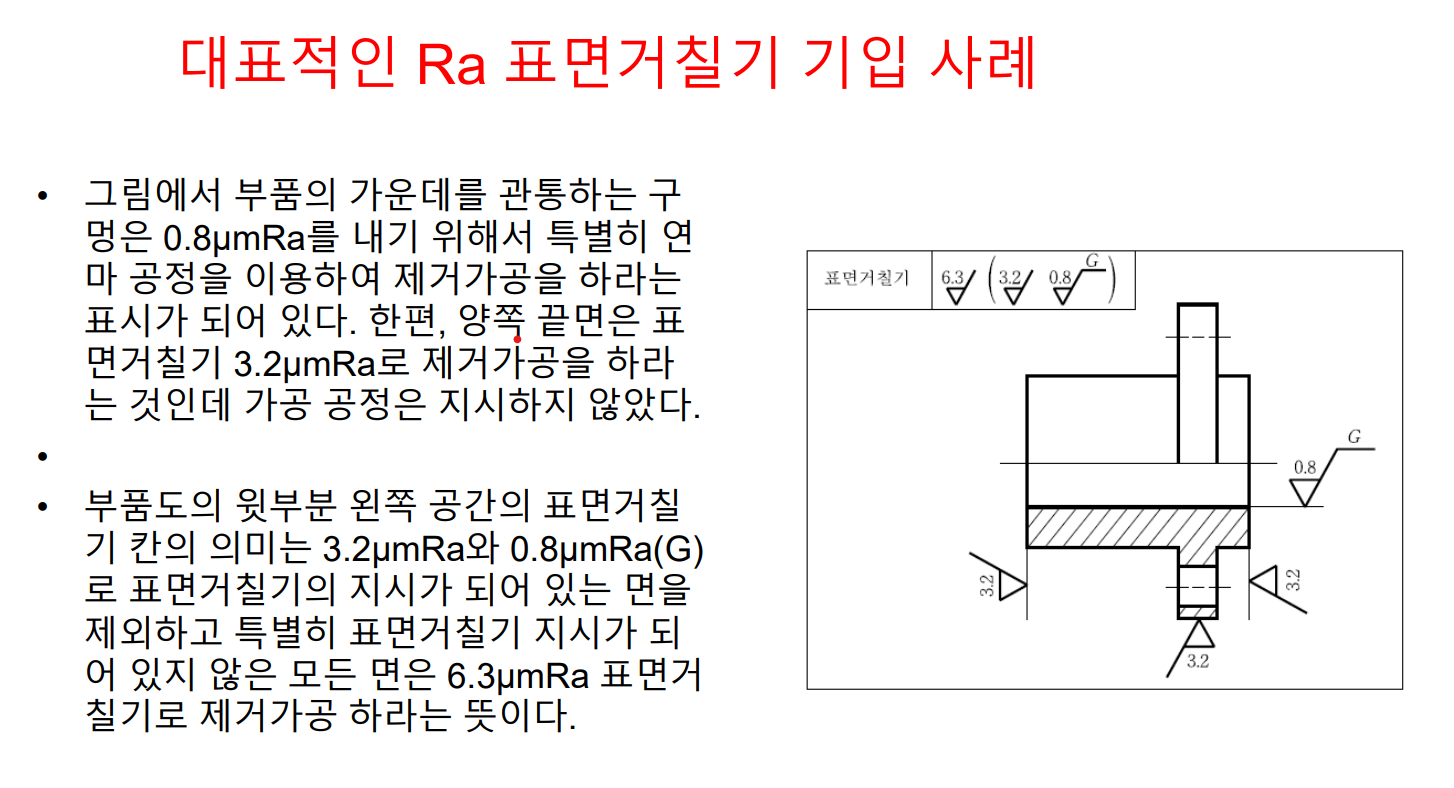

산술평균 거칠기

정의 : 거칠기곡선에서 평균선 방향으로 기준길이 L만큼을 뽑아내어 평균선방향을 x축으로 하고 높이 방향을 y축으로 하여, 거칠기곡선을 함수 y=f(x)로 표현하였을 때, 아래의 식으로 구해지는 값을 마이크로미터로 나타낸 것.

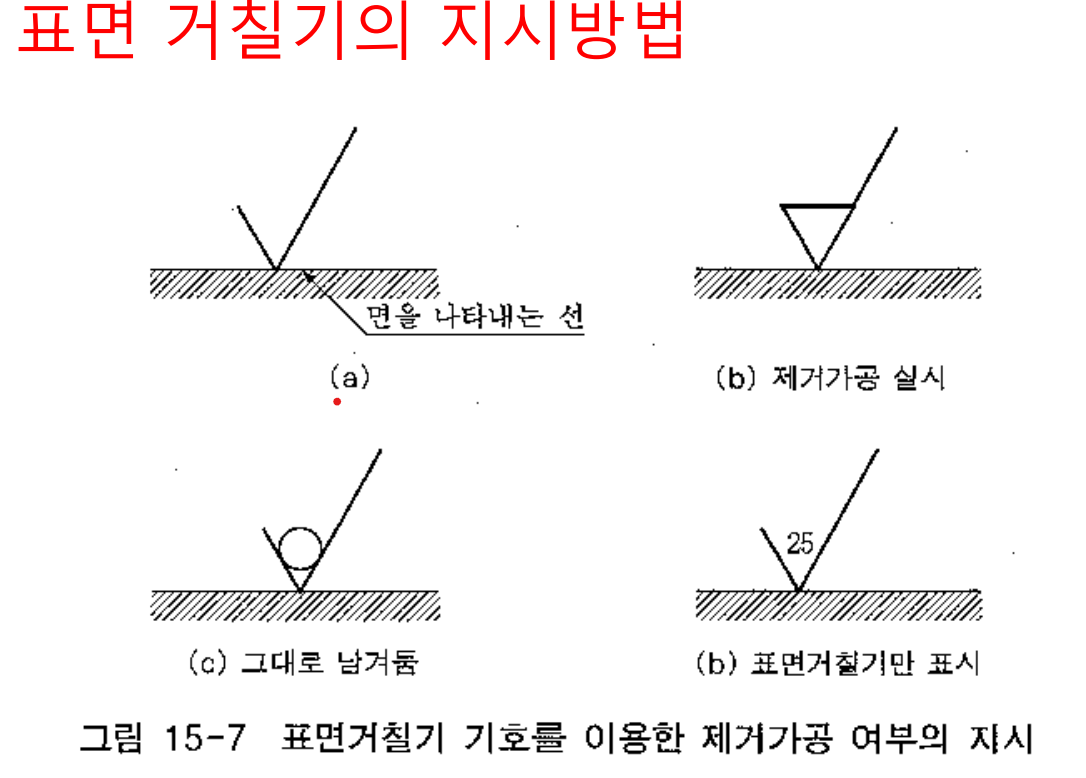

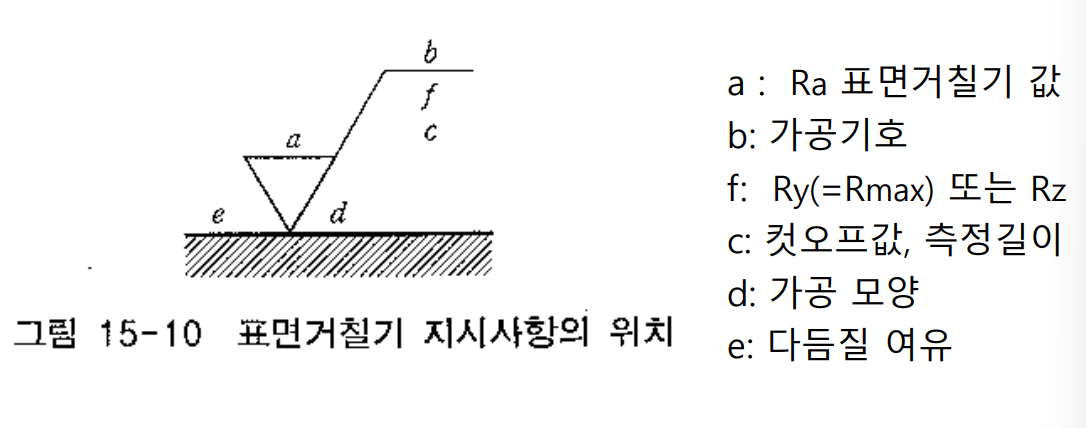

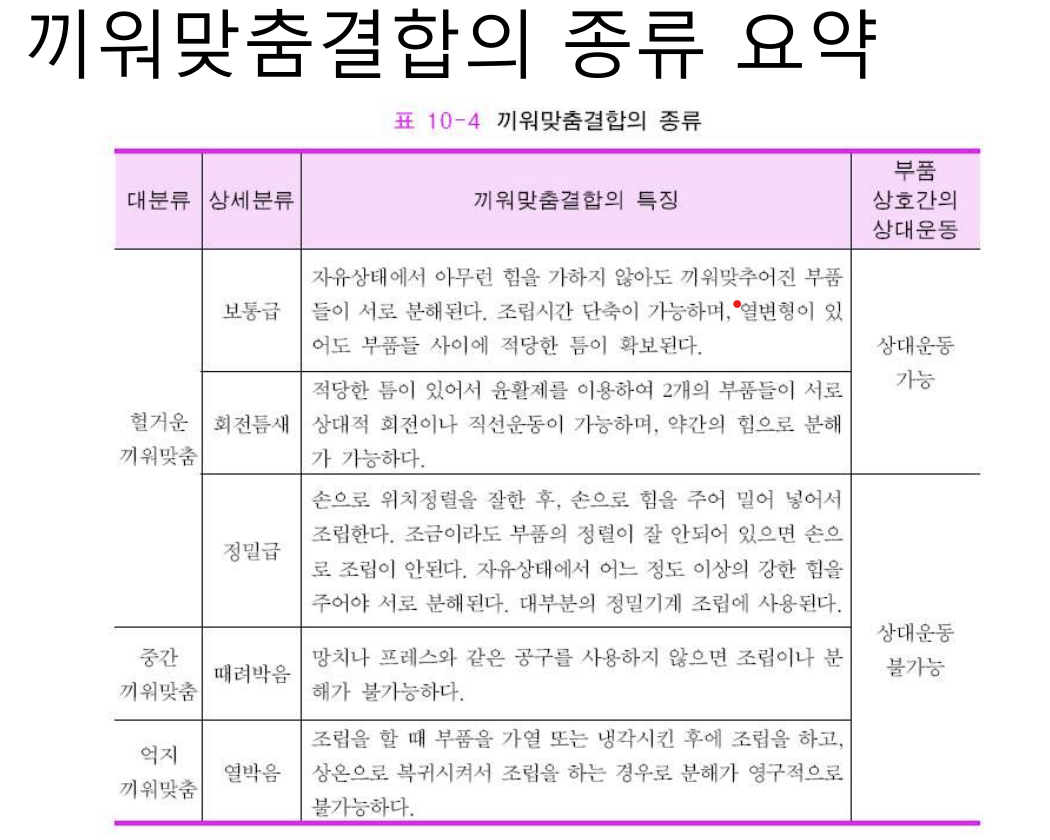

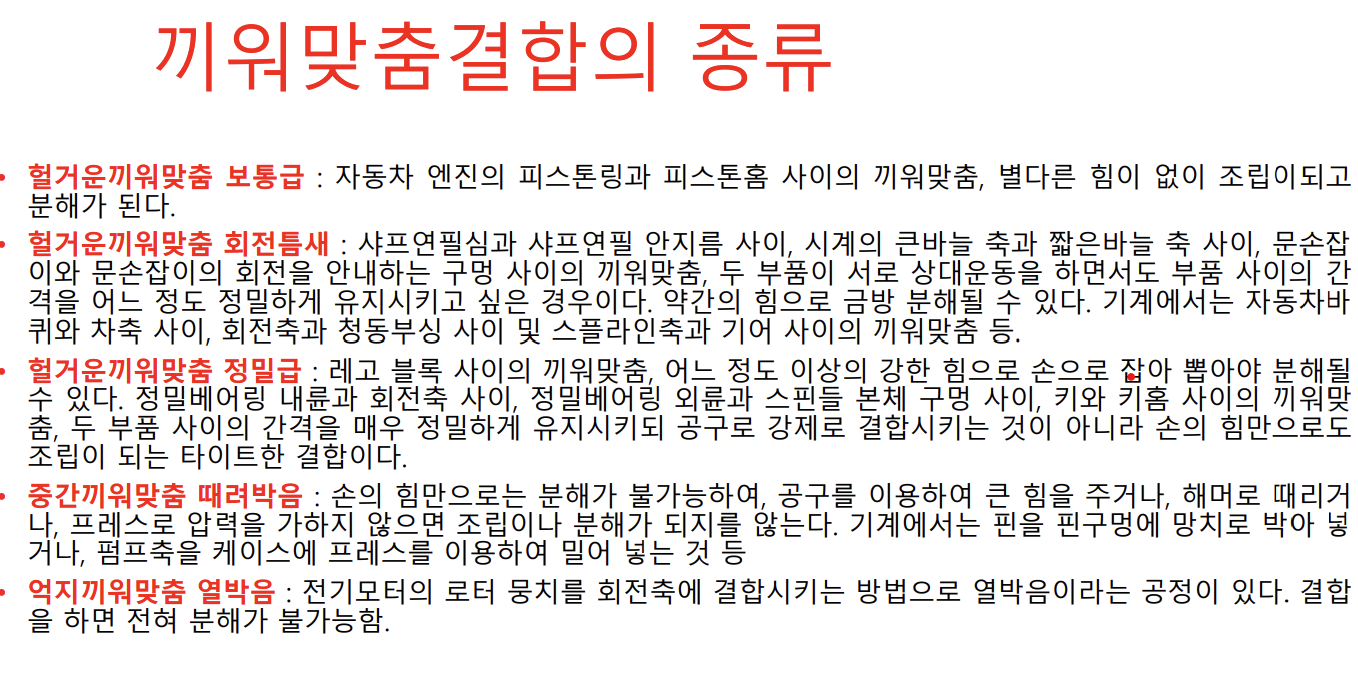

표면거칠기를 지시하는 면, 제거가공이 필요한지의 여부, 허용하는 표면거칠기의 상한 등은 반드시 기재.
