day3 (1)

1계층(물리계층): 사용자 데이터를 물리매체상에서 통신이 가능하도록 신호를 변환해주는 역할

• 1계층의 단위는 bit입니다.

• RJ-45: 랜선

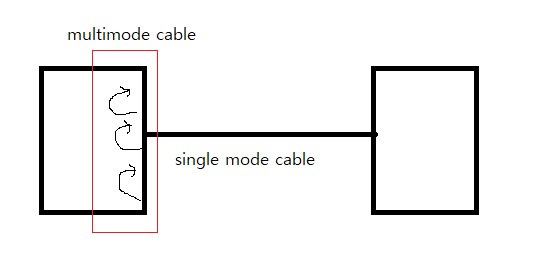

광케이블

WAN은 L3기반
LAN은 L2기반

---

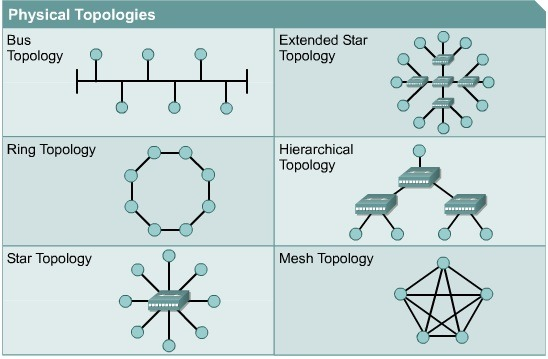

토폴로지

1. bus topology terminator
   -----(회선)----terminator
   가장 초기의 방식으로 포트의 자리를 옮기기 어렵고, 구멍을 뚫다보면 회선이 훼손될 수 있다.

   bus -> star

2. star topology
   스위치가 도입되었다. 이동성이 보장되고 확장성이 좋다. 또 운영관리가 수월해졌다.

   star -> extended star

3. extended star
   최근에는 가상화, 경로이중화가 모두 적용된다.

   extended star -> ring

4. ring
   경로가 하나이던 문제가 해결되었다.

포트폴리오 작성 팁 : ppt로 만들고, 그림 문장은 심플하게 작성(스티브잡스 스타일)

traffic control

경로 이중화 구조에서 트래픽 컨트롤하는 방법들

1. 트래픽 분산 (Traffic Load Balancing)
2. 경로 우선 순위 설정 (Path Priority Setting)

l2 l3 나뉘어져 있다

경로 이중화
1. WAN
2. LAN
3. end device의 gateway 이중화기술

2계층:데이터링크 계층

collision domain

faethernet --> CSMA/CD 사용

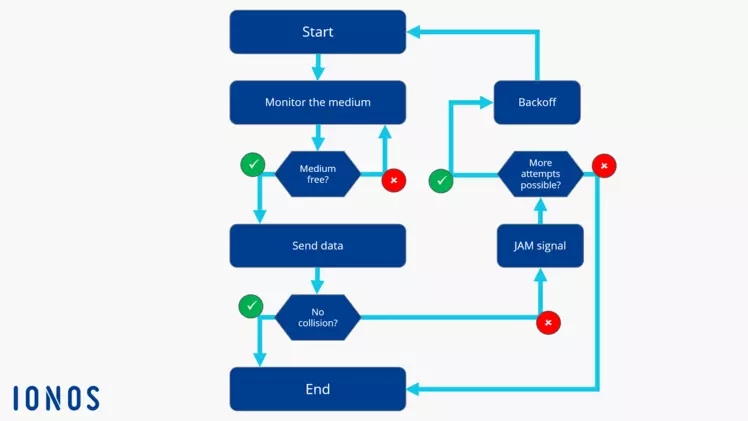

CSMA/CD 특징(bus topology 시절)
1. 회선을 공유하지 않는다

• carrier sensing -- > 채널 상태 감지

• exponential backoff 알고리즘 : waiting time이 랜덤하게 정해진다

pc1과 pc2 가 동시에 데이터를 보냈을 때 : collision detected -> jam 신호 전송

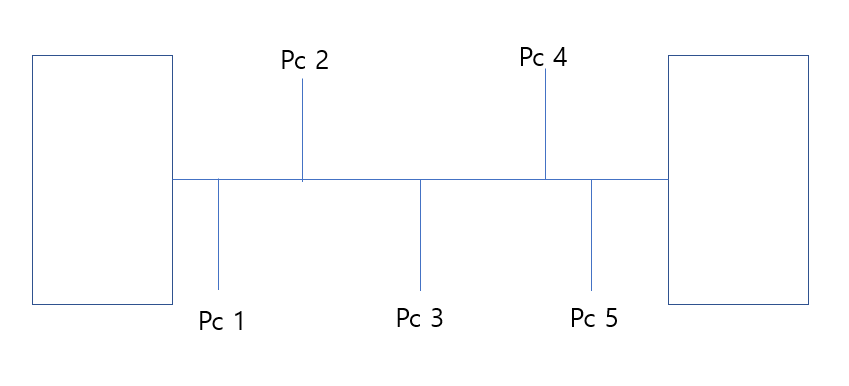

pc1 과 pc 5가 데이터 전송을 할때 pc2 pc3 pc4 가 전송못하는 bus topology : collision domain

• switch: 각각의 포트가 collision domain 이 되도록 만드는 장치 , collision domain을 나누는 장치

broadcast domain

arp 를 보냈을때 arp 를 받는 범위

broadcast domain 이 다르다 = 네트워크가 다르다= ip 대역이 다르다
