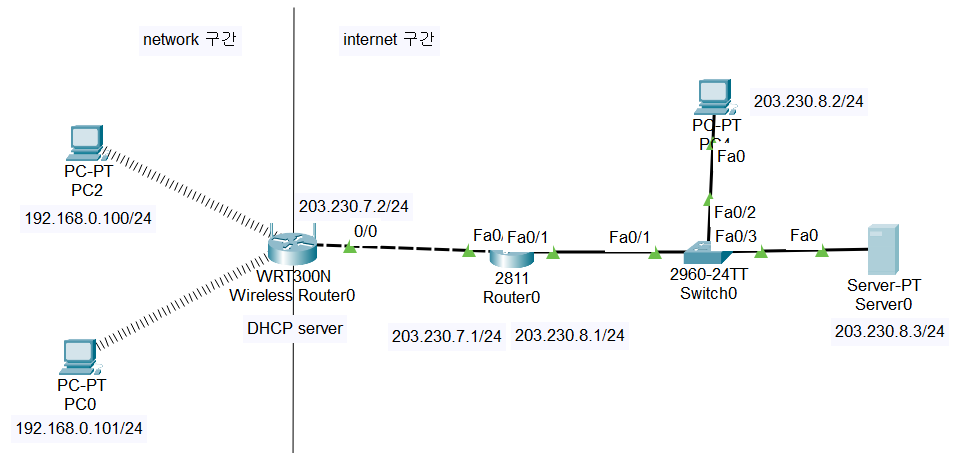

Q: collision domain과 broadcast domain은 각각 몇개인가?
A: 6개, 3개해답: 스위치의 포트가 콜리전 도메인을 나누는 기준이 되므로, fa0/1, fa0/2, fa0/3은 콜리전 도메인이다. 또, router 2811은 switching 기능을 가지고 있으므로 라우터 왼쪽의 회선 또한 콜리전 도메인이다. 무선의 경우 CSMA/CA(Collision Avoid) 방식을 채택하여 충돌이 발생할 가능성이 줄지만, 완전히 제거하지는 못한다. 따라서 6개
broadcast domain을 나누는 기준은 arp를 보낼 수 있느냐이다. 즉 라우터가 기준이기 때문에 network 구간, router와 router 사이 구간, 2811 router 오른쪽 구간 총 3개이다.
Q: pc에서 서버로는 ping이 전송되지만, 반대로 서버에서 pc로 핑을 전송했을 때는 왜 ping이 전송되지 않는가?
토의하기 전 나의 생각은 무선 라우터의 방화벽이 2811 라우팅 테이블에 목적지까지의 route를 제공하지 않아 2811 라우터가 패킷을 버리기 때문에 ping이 전송되지 않았다. 라고 결론을 내렸고 아래는 교수님의 설명이다.

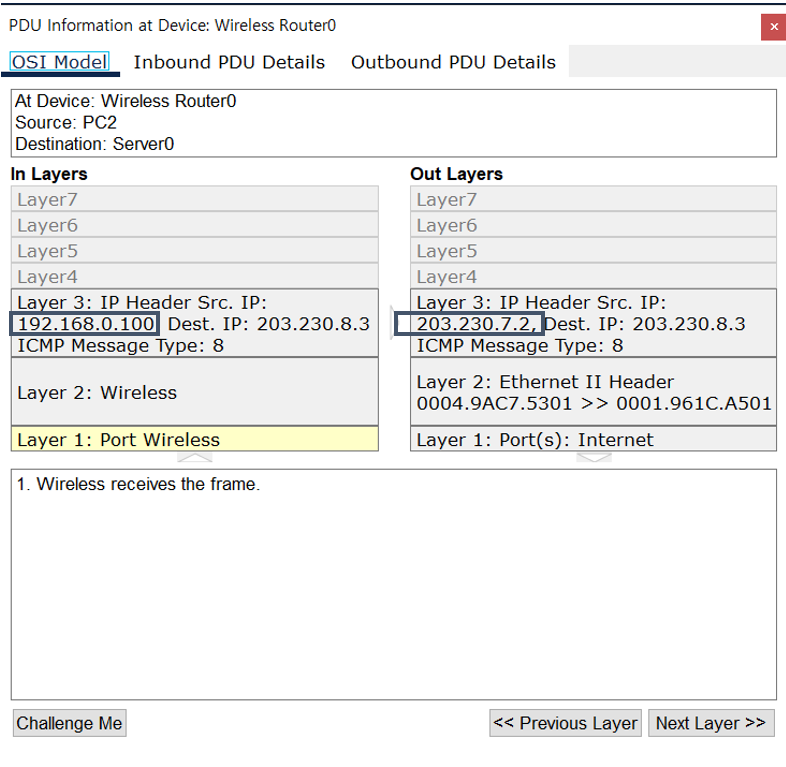

사진은 pc에서 서버로 ping을 보낼 때 S:pc AD:무선라우터 의 패킷을 열어본 것이다. Source의 IP가 변경되는 것을 볼 수 있고 이는 NAT(Network Address Translation) 기술로 무선라우터의 역할 중 하나이다. 사설 IP(192.168.0.100) -> 공인 IP(203.230.7.2)되는 걸 볼 수 있다.

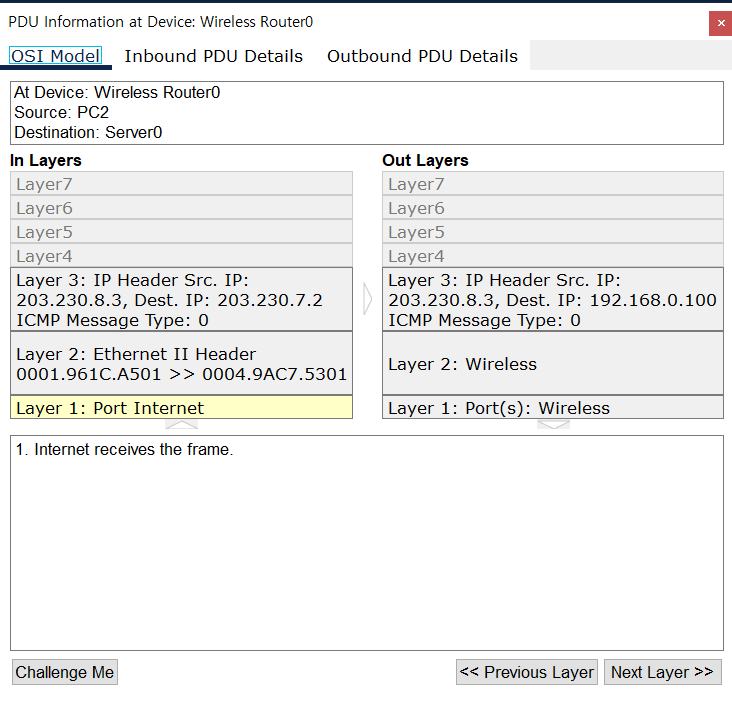

server에서 다시 pc로 회신할 때는 공인 ip를 다시 사설 ip로 변환해주는 것을 볼 수 있다.
이는 사설 IP가 서버와통신을 할수있는 이유 무선라우터가 NAT 를 해주기 때문이다.
ipv4
32bit로 8.8.8.8의 형식으로 나눈다. 이를 십진수로 변환하면 0.0.0.0 ~ 255.255.255.255 사이의 숫자를 가진다.

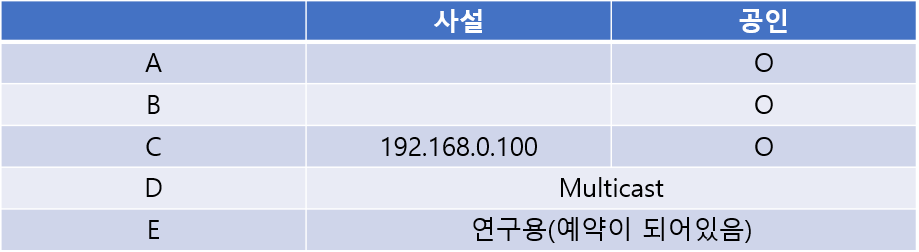

- ip주소의 구분
사설 ip란, 네트워크관리자가 자기마음대로 할당할수잇는 주소 대역이다.
