[CS] 시스템버스

하드웨어는 중앙처리장치(CPU), 메인 메모리(기억 장치), 입출력 장치로 구성되어있으며,

이들은 시스템 버스로 연결되어 있다.

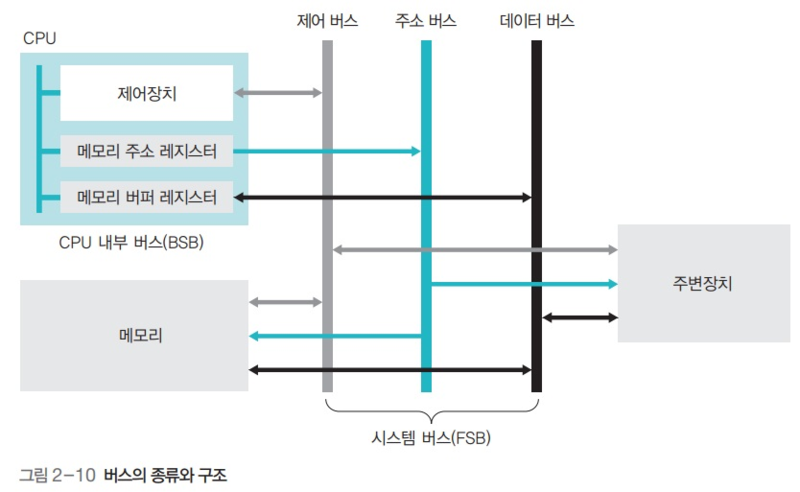

📌 시스템 버스: 하드웨어 구성 요소를 물리적으로 연결하는 선이다.

각 구성요소 서로 데이터를 주고받는 통로이다. 용도에 따라  데이터버스, 주소버스, 제어버스
로 나뉜다.

📎 제어 버스(Control bus)

• 제어 신호(다음 작업을 지시)가 오고 감
• CPU의 제어장치와 연결되어있음
• CPU, 메모리, 주변장치와 양방향

📎 주소 버스(Address bus)

• 주소(메모리의 위치 정보)가 오고감
• 메모리 주소 레지스터와 연결, 단방향(CPU→주소 버스)

📎 데이터 버스(Data bus)

• 데이터를 실어 목적지까지 이동
• 메모리 버퍼 레지스터와 연결, 양방향

	데이터 버스	주소 버스	제어버스
경로	중앙처리장치 <-> 장치	중앙처리장치 -> 주기억장치/입출력장치	중앙처리장치 <-> 기억장치/입출력장치
방향	양방향	단방향	양방향
전달	데이터	주소	제어신호
