XPBD

Ten Minute Physics - 09 Getting ready to simulate the world with XPBD

Force Based Simulation(FBS)

• $f=kd$(훅의 법칙) 을 사용할 때 k(stiffness)가 크면 overshooting, k가 작으면 squishy(흐물흐물함) 문제 발생

Impulse Based Simulation(IBS)

• FBS 방식보다는 더 안정적임.
• 충돌에 대한 속도는 맞지만, 위치가 다른 Drift(위치 오차)가 발생하는 문제

Position Based Dynamics(PBD)

• 위치를 직접 수정하기에 폭발하지 않고 무조건적으로 안정적임을 보임(Drift X).

• PBD 방식은 암시적 오일러 적분과 수학적으로 동등함. 즉, 물리적으로 근거가 탄탄한 방법론임.

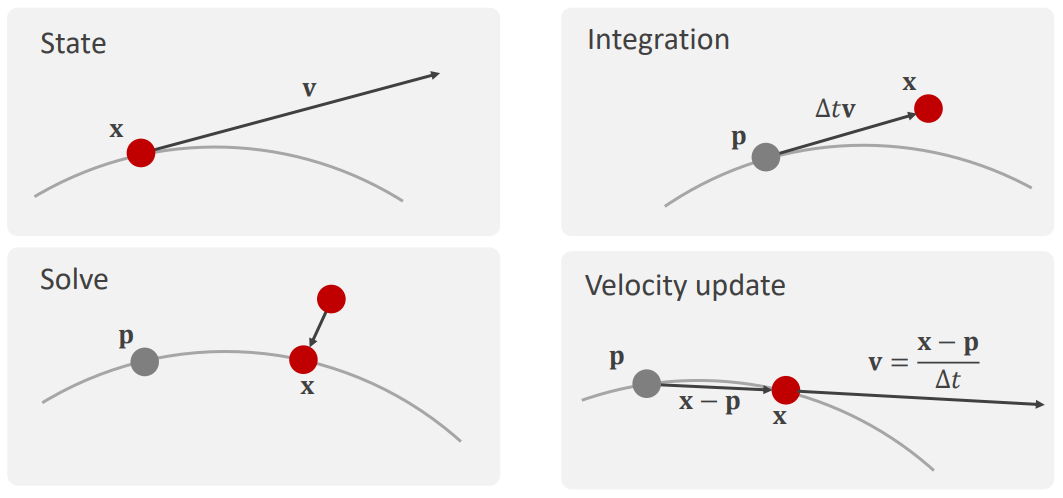

PBD Algorithm

while simulating
	while all particles i
		vi = vi + delta_t * g
		pi = xi
		xi = xi + delta_t * vi

	# 잘못된 위치(xi)에 대한 수정
	for all constraints C
		solve(C, delta_t)

	for all particles i
		vi = (xi - pi)/delta_t


solve(C, delta_t):
for all particles i of C
	compute delta_xi
	xi = xi + delta_xi

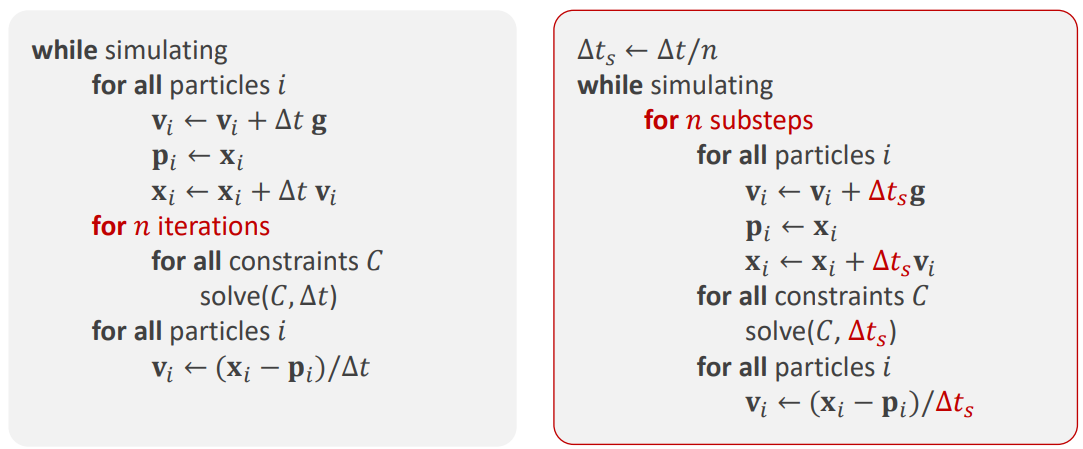

• Iterations 방식의 경우 큰 시간 간격 $\Delta t$ 간격으로 갱신하기에 오차가 발생할 확률이 높음
• Sub-Steps: $\Delta t를 \Delta t/n$으로 사용하여 더 정교한 물리 시뮬레이션이 가능해짐
  • 또한, 충돌 처리 부분에서 벽 뚫기 문제를 방지할 수 있음.

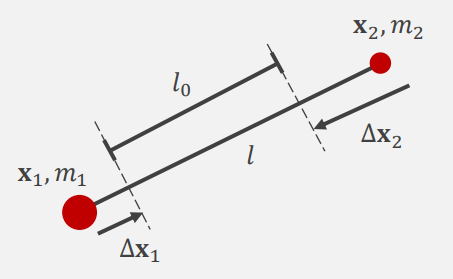

Distance Constraint

$\Delta x_1 = \frac{W_1}{W_1+W_2}(l-l_0)\frac{x_2-x_1}{|x_2-x_1|}$ , $\Delta x_2 = -\frac{W_2}{W_1+W_2}(l-l_0)\frac{x_2-x_1}{|x_2-x_1|} (W_i = 1/m_i)$

두 수식을 통해 두 물체 사이의 거리를 강제로 일정하게 유지할 수 있음.

→ 옷감, 머리카락 등과 같이 여러 점들을 하나로 묶어야 하는 경우 사용됨.

General Constraint / Constraint Gradient $\nabla C$

$\nabla C$ : 구속 조건(C)를 위배했을 때, 이를 해결하기 위해 어느방향으로 가야할지를 저장

XPBD

• PBD에서는 Stiffness가 Time Step 에 의존적이기에 FPS의 변화에 따라 같은 물체더라도 재질이 달라질 수 있음.
• 따라서 Sub-step과 무관하게 물체의 물성이 물리적으로 일정하게 유지될 수 있도록 분모에 $\frac{\alpha}{\Delta t^2}$ 추가

• 위 공식을 이용하여 $\Delta x_i = k\lambda w_i \nabla C_i$로 위치를 수정.
• Volume Constraint 를 이용해 물체가 찌그러져 사라지는 문제를 방지할 수 있음.
