주요 정보

교육 과정명 : 클라우드기반 스마트융합보안 과정 16기
교육 회차 정보 : '23. 12. 08. 클라우드 보안 기술 #07

학습 내용 요약

(#이전회차)
1. AWS 리소스로 서버리스 웹 애플리케이션 구현

서버리스 아키텍처 개요 및 특징
Lambda 함수 실습 3종(런타임 2종, S3 버킷을 사용해 썸네일 이미지 저장)
AWS 서버리스 웹 애플리케이션 구현
AWS 리소스 정리

Deployment 개요
- Deployment란?
- AWS CodeDeploy
CodeDeploy으로 앱 배포 실습
- CodeDeploy으로 앱 배포 실습 보완
- 리소스 정리
2023 SK Shielders AWS 취약점 보고서 소개

Deployment 개요

Deployment란?

빅뱅 배포

앱 전체 또는 대부분을 한 번에 업데이트

무중단 배포

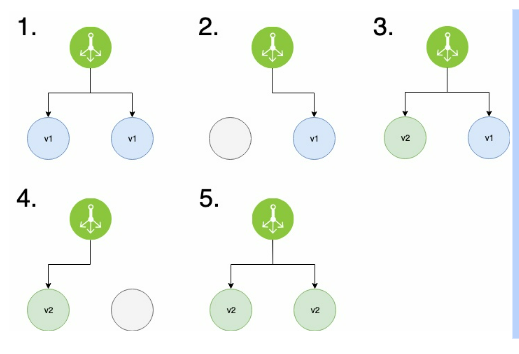

Rolling = 단계적 배포 = 현재 위치 배포(In-place Deployment)

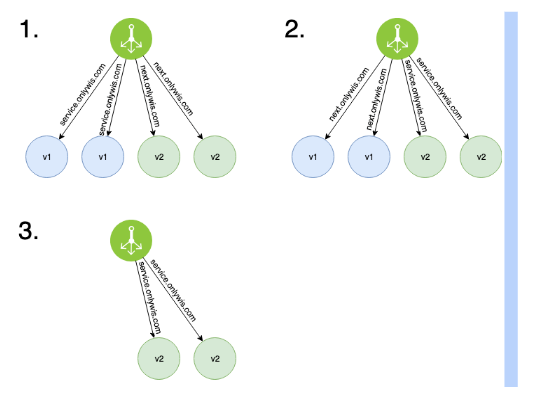

블루/그린 배포

각 색깔별로 장비가 별도의 2개로 구성된다.
서비스 주소를 변경 블루 -> 그린
그린이 서비스되면 개발자들은 블루를 새로운 버전으로 작업
장점 : 업데이트 / 롤백 시간이 짧다. 모든 사용자가 한 번에 다음 버전을 사용 가능하다
단점 : 리소스가 2배로 필요하다(장비 등)

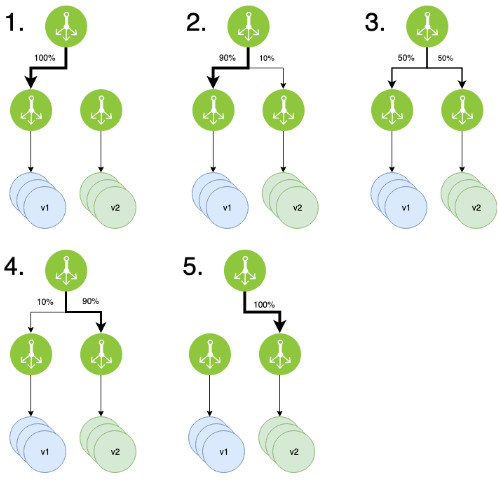

카나리아 배포

장점 : 문제를 겪는 사용자가 적다
단점 : 많은 양의 하드웨어 필요

AWS CodeDeploy

EC2 인스턴스, 온프레미스 인스턴스, 서버리스 Lambda 함수 또는 Amazon ECS 서비스로 애플리케이션 배포를 자동화하는 배포 서비스

Code Deploy사용 애플리케이션 배포 실습

1. Code Depoly 역할 생성(2개)

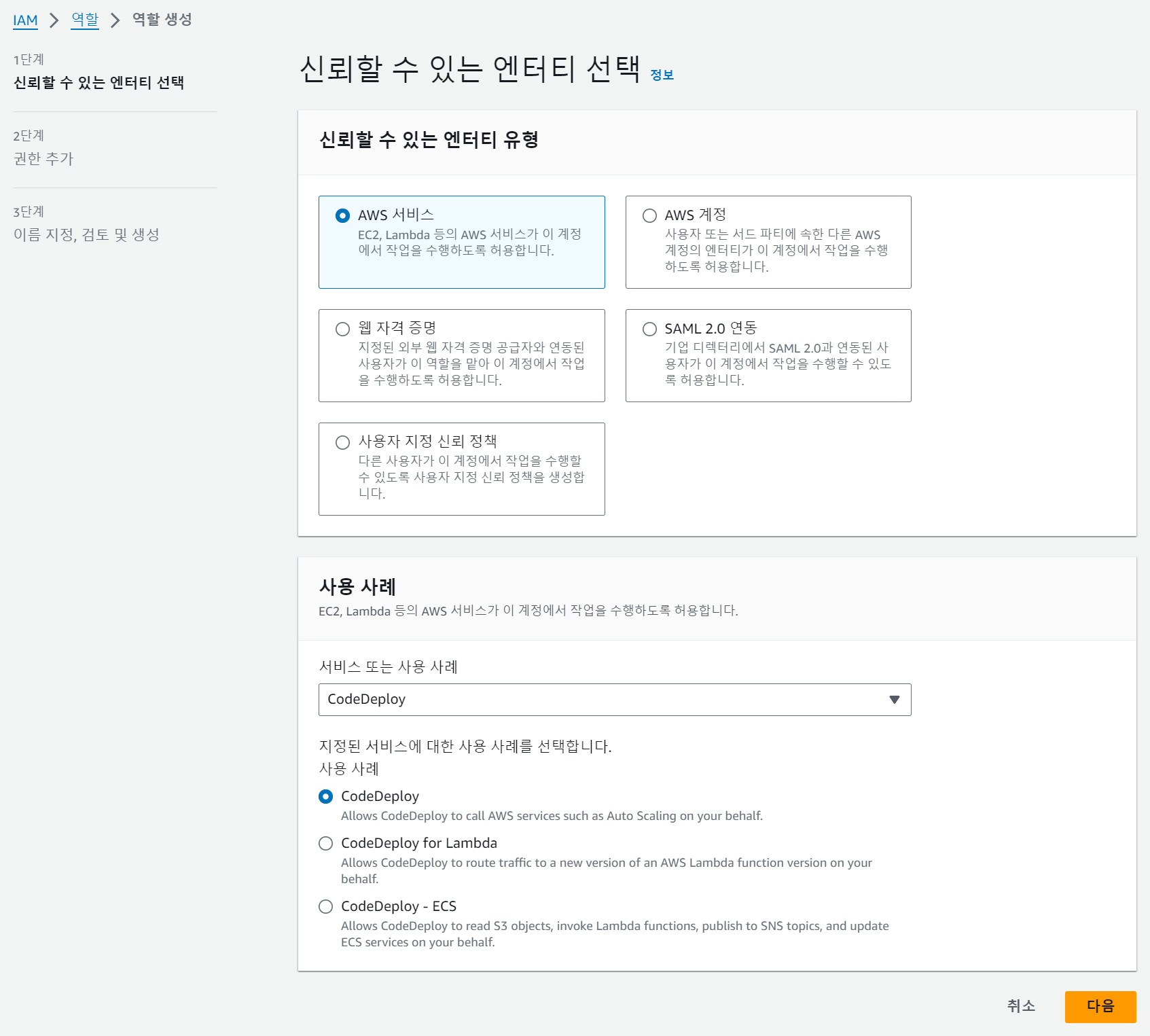

Code Depoly 역할 생성

IAM 에서 Code Depoly 역할(Policy)을 생성하자.
이 역할의 권한의 용도는 배포 시 필요하다. (인스턴스 접근 시 등..)

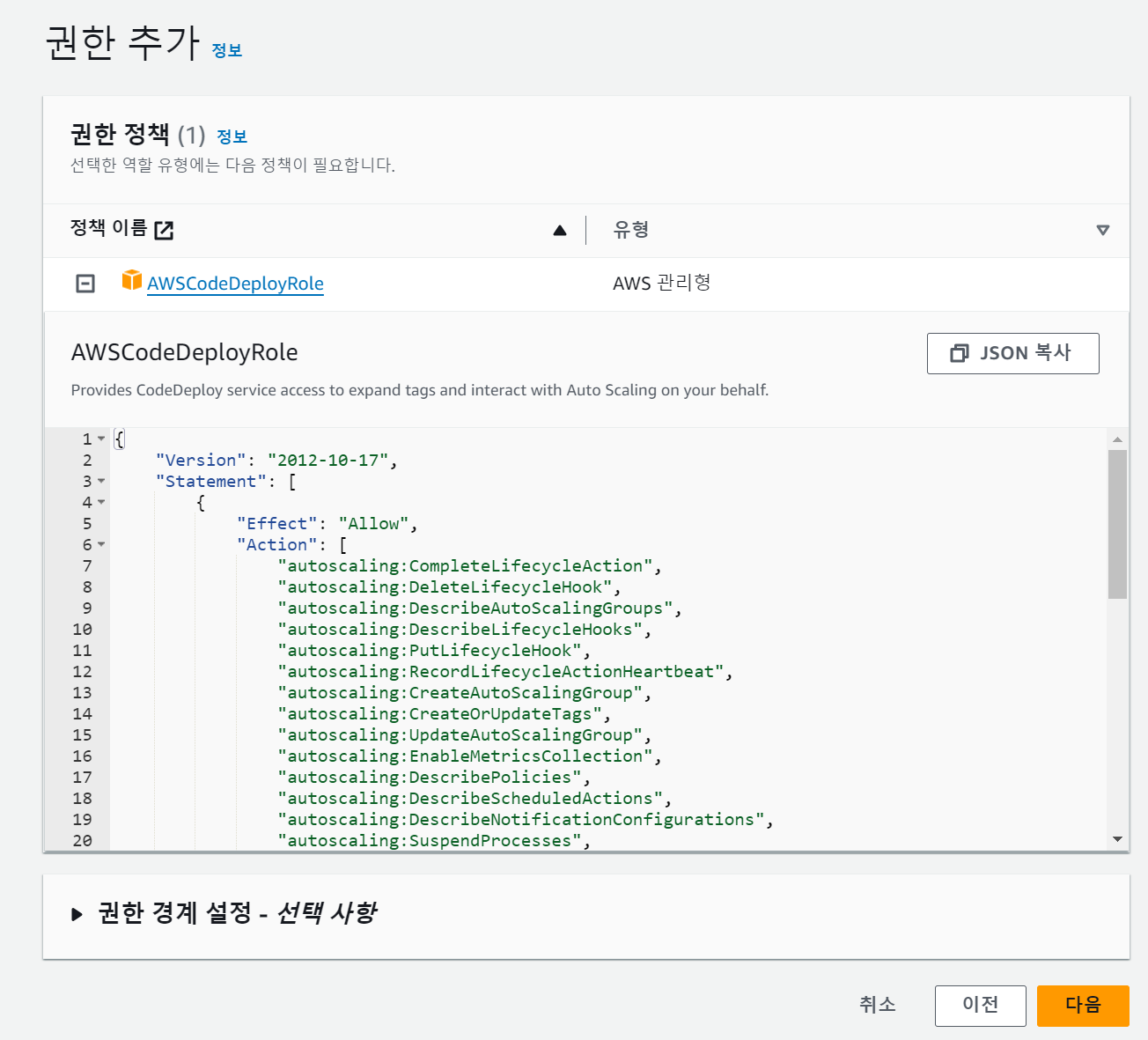

권한 : AWSCodeDeployRole

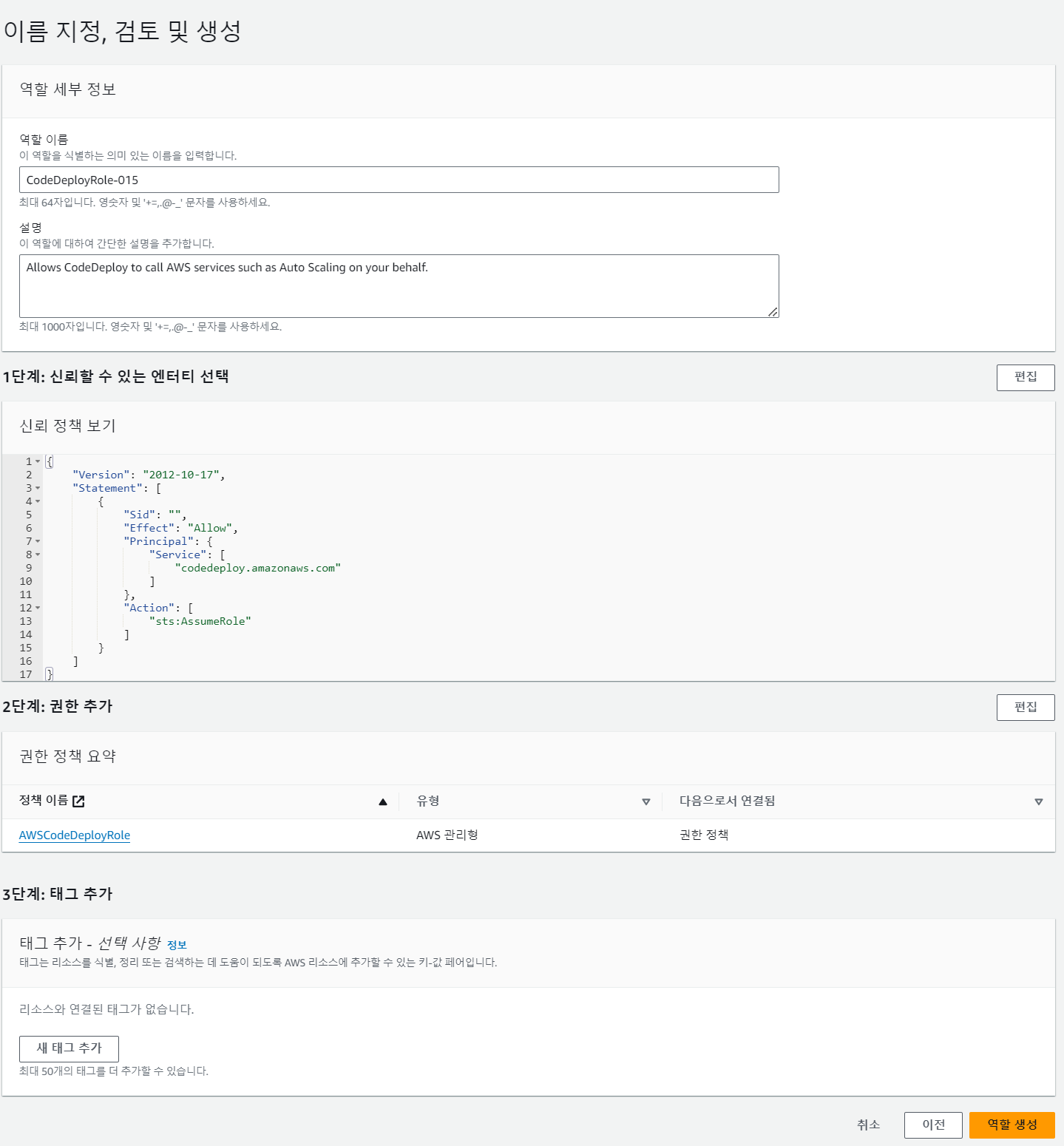

역할 이름 : CodeDeployRole-015

Action 을 확인하면, autoscaling 관련한 ation이 존재한다.

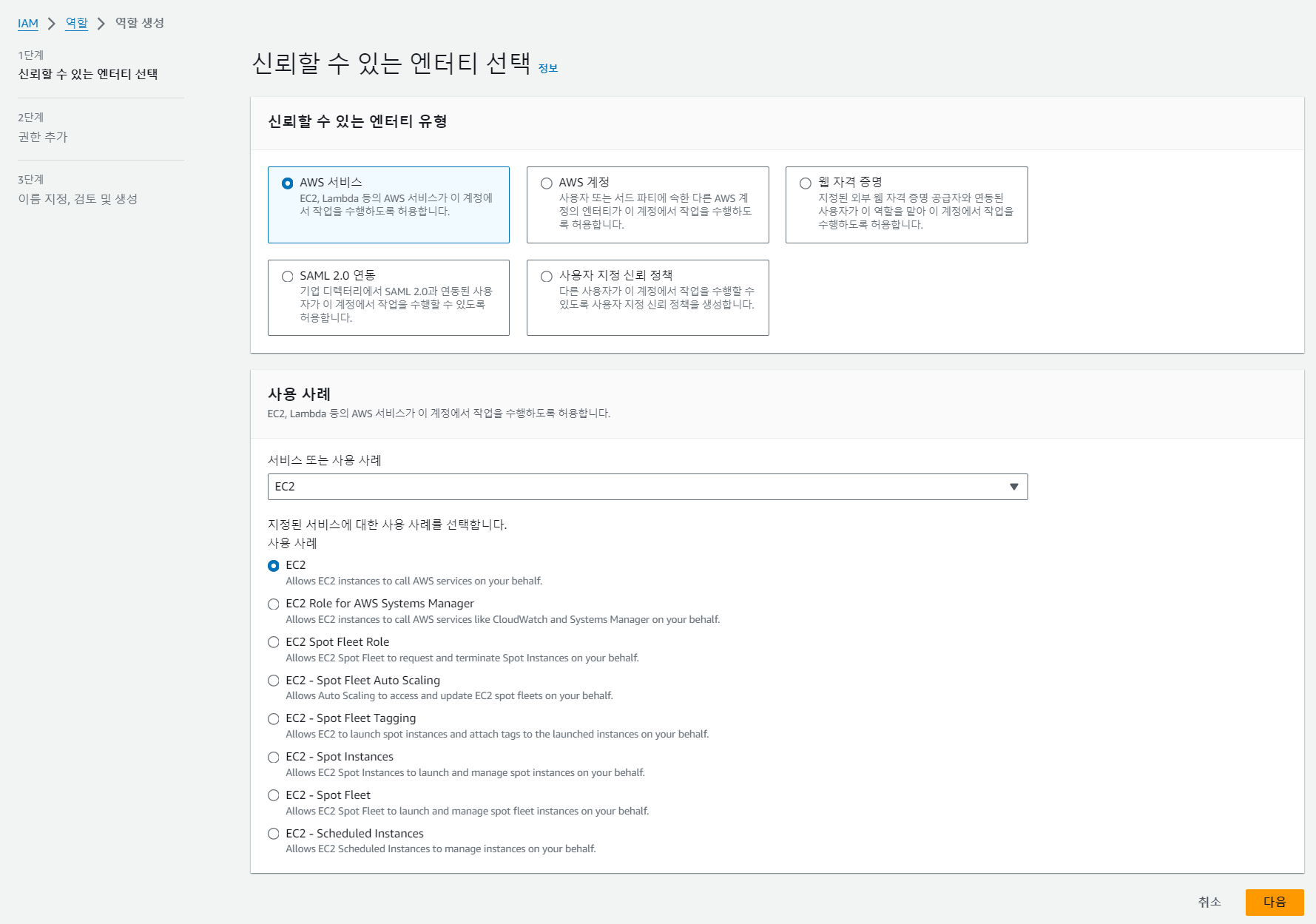

EC2 역할 생성

IAM 역할을 생성한다.
권한 : CodeDeployEC2Policy-015
역할 이름 : CodeDeployEC2Policy-015

2. VPC 생성

기본 VPC를 생성해보자
VPC - 작업 - 기본 VPC 생성

3. EC2 인스턴스 생성

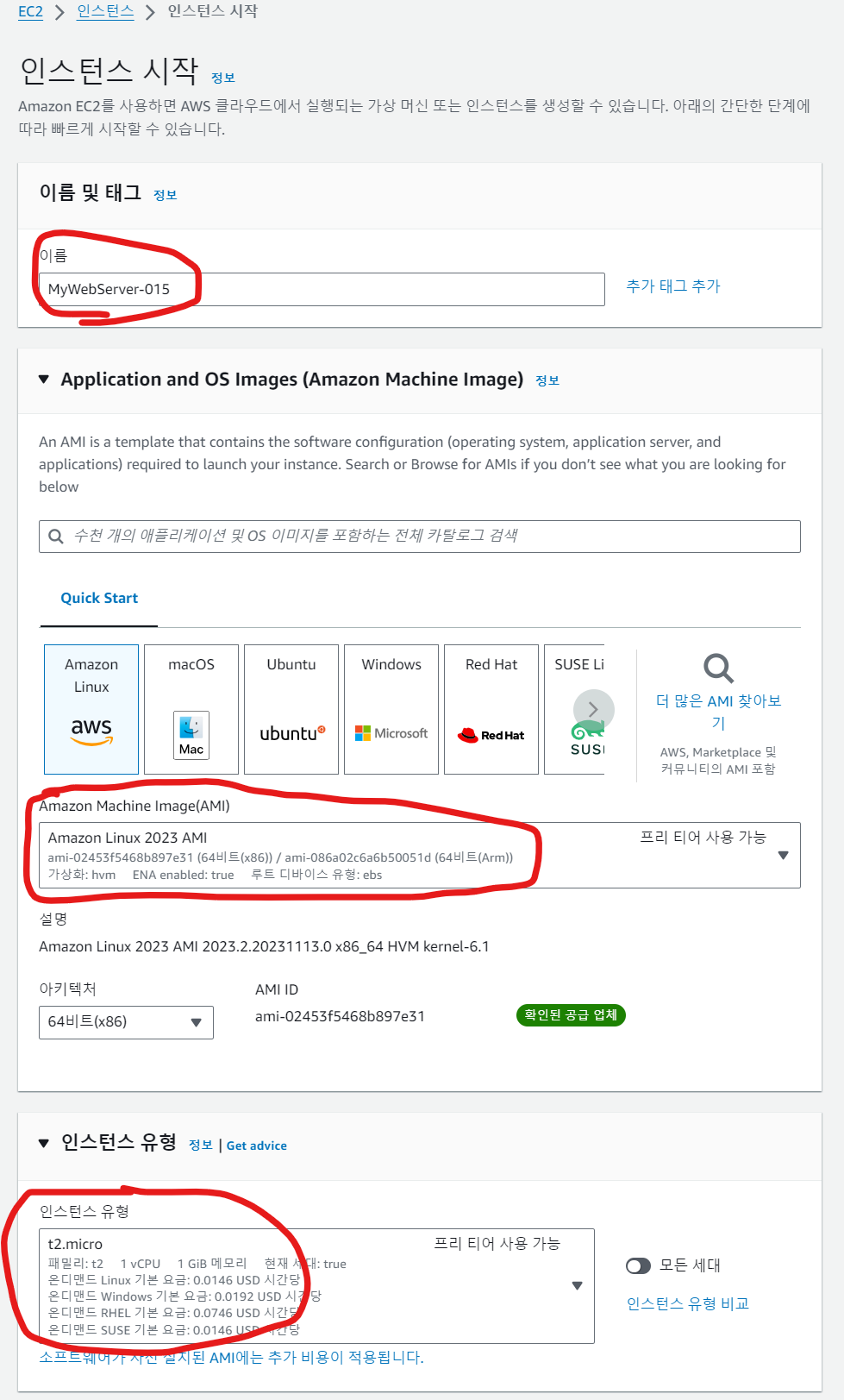

EC2 인스턴스 - 인스턴스 시작
인스턴스 이름 : MyWebServer-015

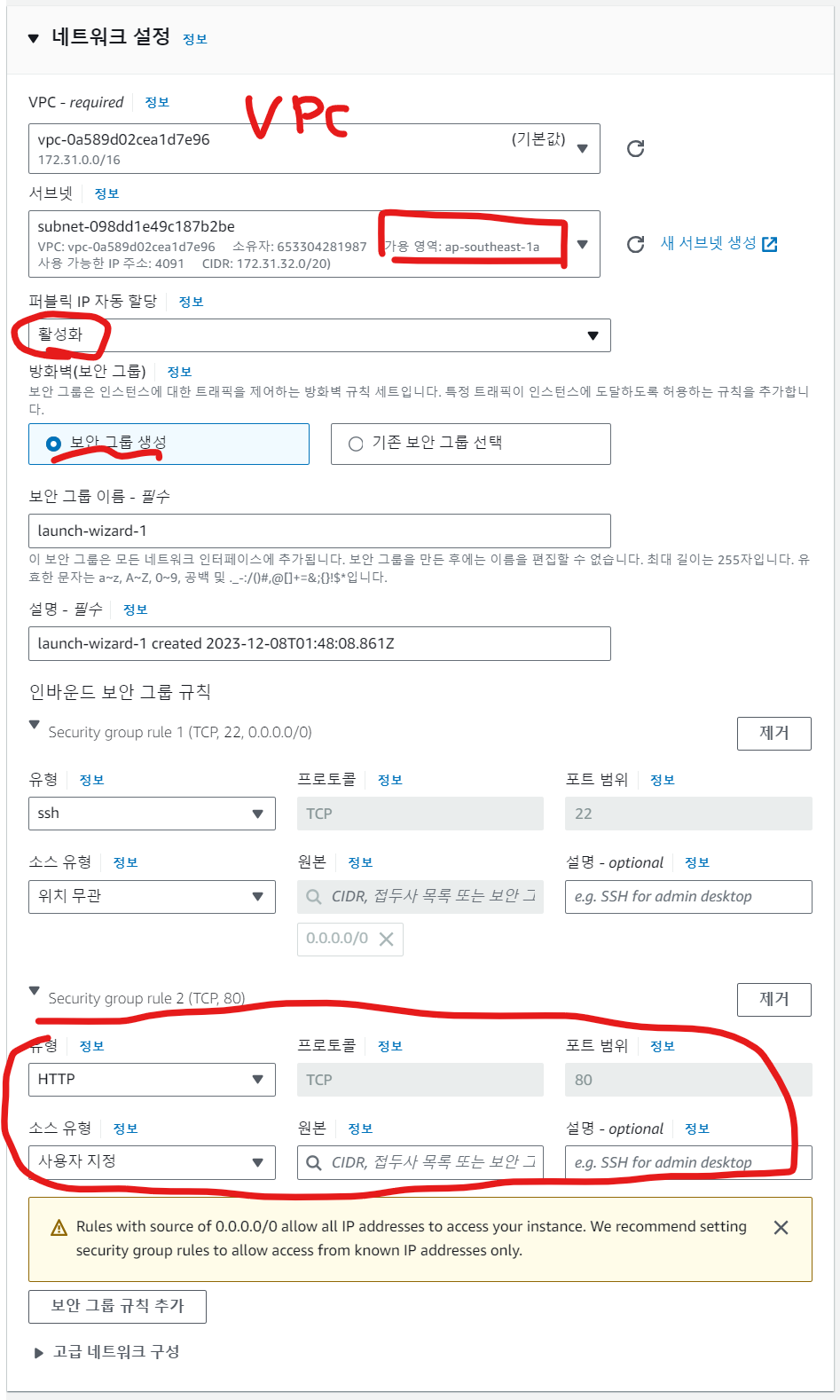

네트워크 설정은 아래와 같이 진행한다
네트워크 설정 아래 고급 설정에서 사용자 데이터에 아래 코드를 추가한다.

#!/bin/sh

amazon-linux-extras install -y lamp-mariadb10.2-php7.2 php7.2
yum -y install httpd php-mbstring

# Start the web server
chkconfig httpd on
systemctl start httpd

# Install the web pages for our lab
if [ ! -f /var/www/html/immersion-day-app-php7.tar.gz ]; then
cd /var/www/html
wget https://aws-joozero.s3.ap-northeast-2.amazonaws.com/immersion-day-app-php7.tar.gz
tar xvfz immersion-day-app-php7.tar.gz
fi

#
cat <<EOF > /var/www/html/get-index-meta-data.php
<?php
  \$hostname = gethostname();
  \$results = explode(".", \$hostname);
  echo "<table style='width:100%'>";
  echo "<tr><th style='width:30%'>Meta-Data</th><th style='width:70%'>Value</th></tr>";
  echo "<tr><td>Private IP DNS Name</td><td>".\$hostname."</td></tr>";
  echo "<tr><td>Private IP</td><td>".getHostByName(\$hostname)."</td></tr>";
  echo "<tr><td>Region</td><td>".\$results[1]."</td></tr>";
  echo "</table>";
?>
EOF

# Install the AWS SDK for PHP
if [ ! -f /var/www/html/aws.zip ]; then
cd /var/www/html
mkdir vendor
cd vendor
wget https://docs.aws.amazon.com/aws-sdk-php/v3/download/aws.zip
unzip aws.zip
fi

# Update existing packages
yum -y update

4. EC2 인스턴스 SSH 접속

Bitvise 로 생성한 인스턴스에 접속한다

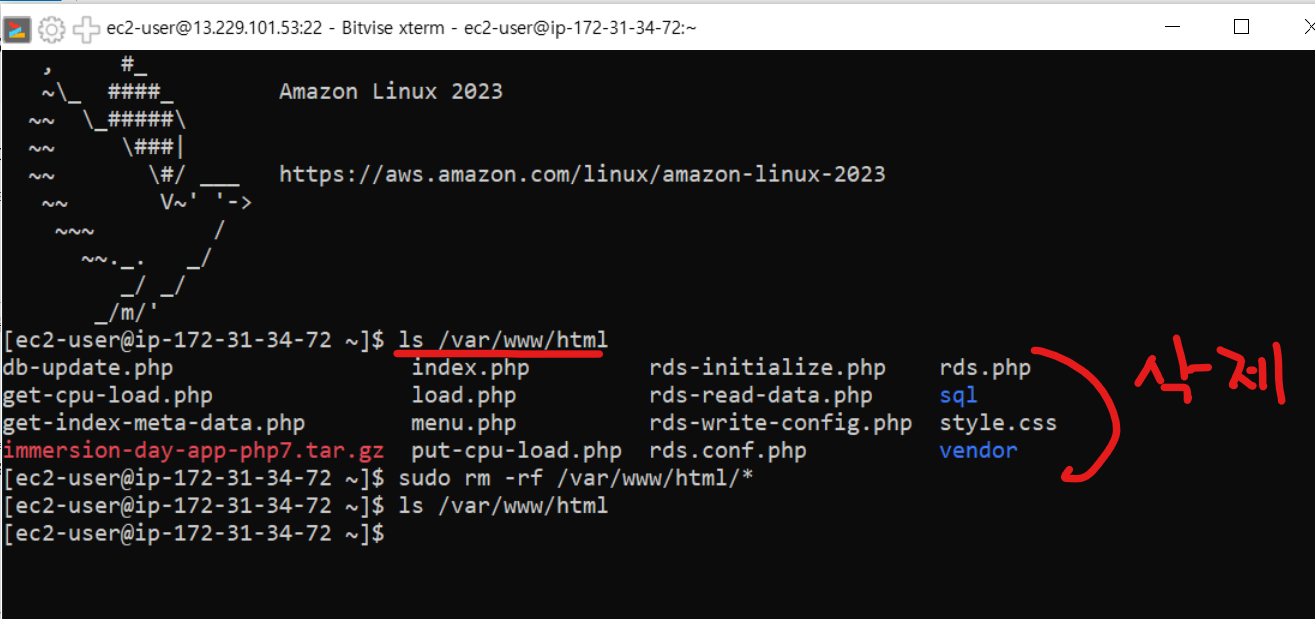

인스턴스에 설치된 기존 소스코드를 모두 삭제한다.

[ec2-user@ip-172-31-12-248 ~]$ ls /var/www/html
[ec2-user@ip-172-31-12-248 ~]$ sudo rm -rf /var/www/html/*
[ec2-user@ip-172-31-12-248 ~]$ ls /var/www/html

4-1. CodeDeploy Agent 설치

4-1-1. CodeDeploy 에이전트 설치 관리자 다운로드 주소 찾기

참고 링크 : https://docs.aws.amazon.com/ko_kr/codedeploy/latest/userguide/codedeploy-agent-operations-install-linux.html

아래 URL은 CodeDeploy 에이전트 설치 관리자 다운로드 주소 예시이다

https://bucket-name.s3.region-identifier.amazonaws.com/latest/install

bucket-name : 해당 리전의 CodeDeploy 리소스 키트 파일이 포함된 Amazon S3 버킷의 이름
region-identifier : 리전의 식별자

아래 링크에서 [현재 계정에 할당된 리전(교육중엔 리전 할당)]을 확인해 S3 버킷 이름, 리전 식별자를 확인한다.

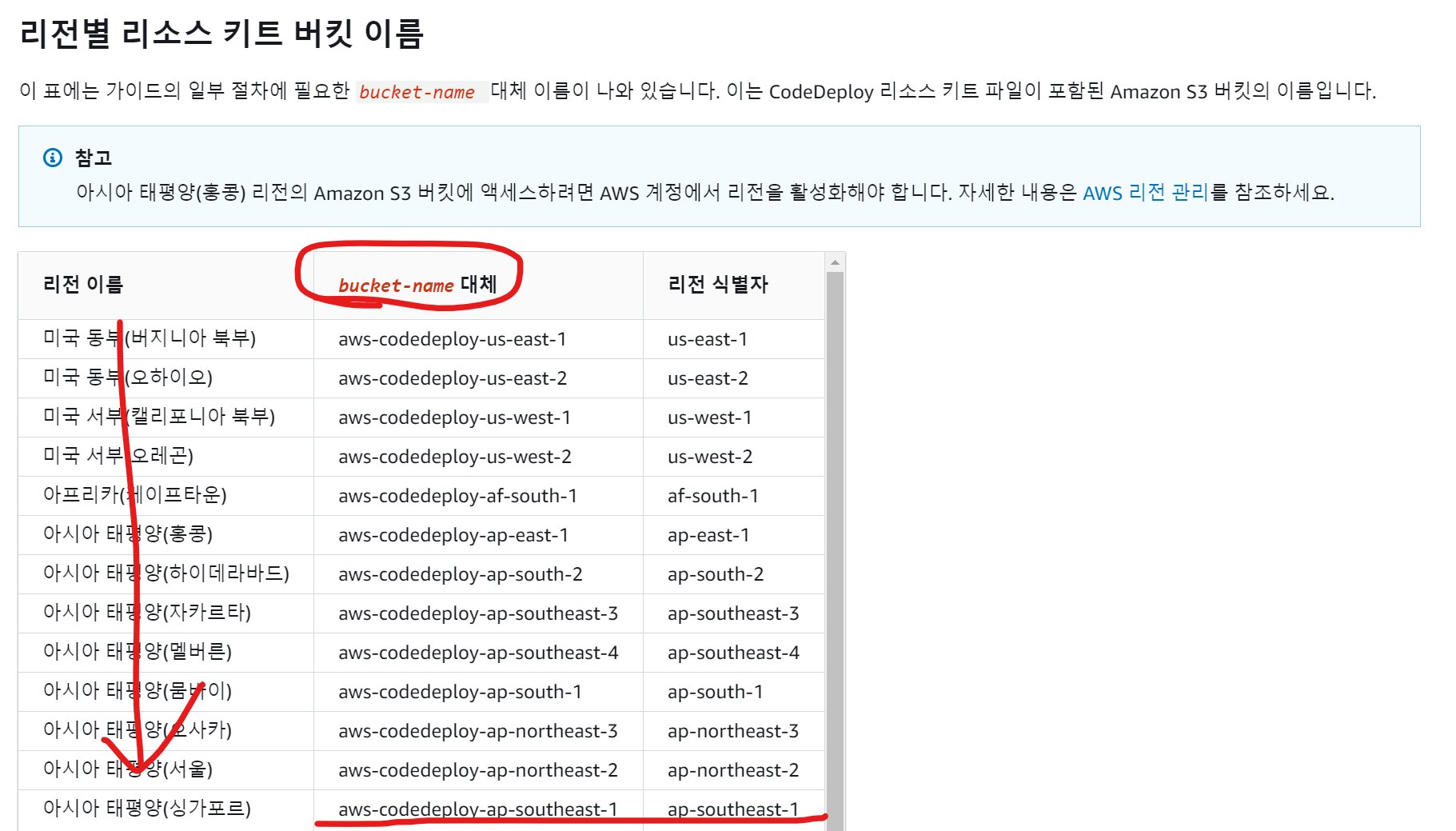

리전별 리소스 키트 버킷 이름 (https://docs.aws.amazon.com/ko_kr/codedeploy/latest/userguide/resource-kit.html#resource-kit-bucket-names )

내 계정은 싱가포르 리전을 사용해야 한다. 따라서 아래와 같이 버킷이름과 리전 식별자를 사용한다.

bucket-name : aws-codedeploy-ap-southeast-1
region-identifier : ap-southeast-1

이를 사용해 CodeDeploy 에이전트 설치 관리자 다운로드 주소를 생성하면 아래와 같다.

https://aws-codedeploy-ap-southeast-1.s3.ap-southeast-1.amazonaws.com/latest/install

4-1-2. CodeDeploy 에이전트 설치 관리자 다운로드

다시 EC2 터미널로 돌아가자.

현재 패키지를 업데이트하고 ruby, wget 을 다운로드한다.

[ec2-user@ip-172-31-12-248 ~]$ sudo yum update
[ec2-user@ip-172-31-12-248 ~]$ sudo yum install ruby
[ec2-user@ip-172-31-12-248 ~]$ sudo yum install wget

ec2-user 디렉터리로 이동해 CodeDeploy 에이전트 설치 관리자 설치

[ec2-user@ip-172-31-12-248 ~]$ cd /home/ec2-user
[ec2-user@ip-172-31-12-248 ~]$ wget https://aws-codedeploy-ap-southeast-1.s3.ap-southeast-1.amazonaws.com/latest/install
[ec2-user@ip-172-31-12-248 ~]$ ls
install

[ec2-user@ip-172-31-12-248 ~]$ chmod +x ./install
[ec2-user@ip-172-31-12-248 ~]$ ls -l
total 20
-rwxr-xr-x. 1 ec2-user ec2-user 17892 Apr  4  2023 install
[ec2-user@ip-172-31-12-248 ~]$ sudo ./install auto

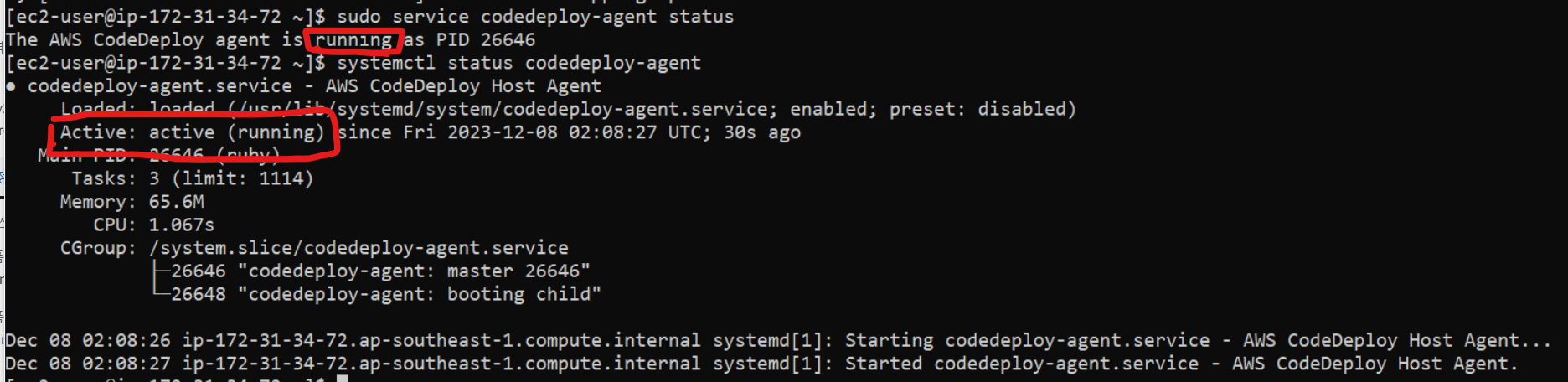

CodeDeploy 에이전트 실행을 확인한다.

[ec2-user@ip-172-31-12-248 ~]$ sudo service codedeploy-agent status
[ec2-user@ip-172-31-12-248 ~]$ systemctl status codedeploy-agent

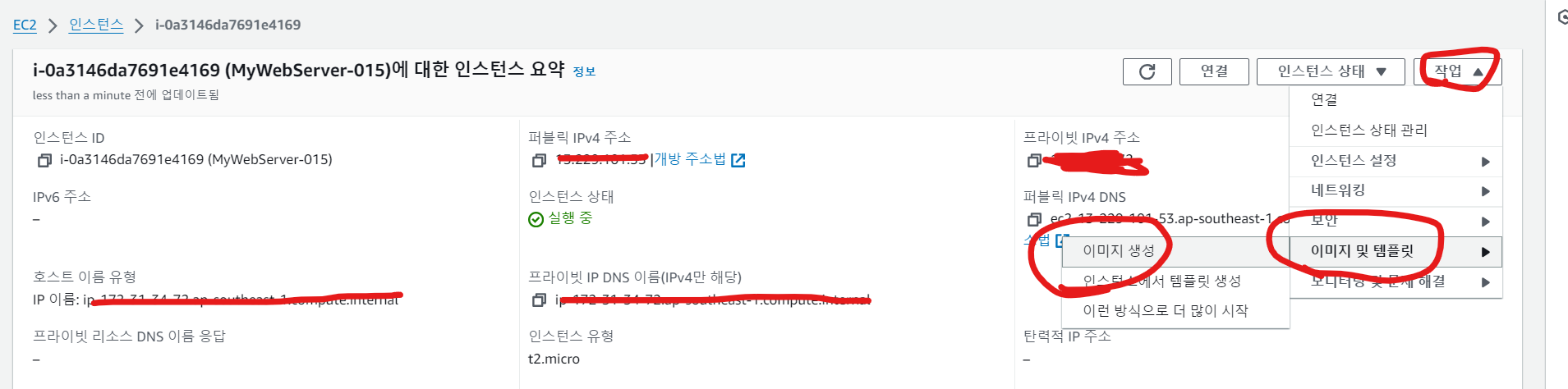

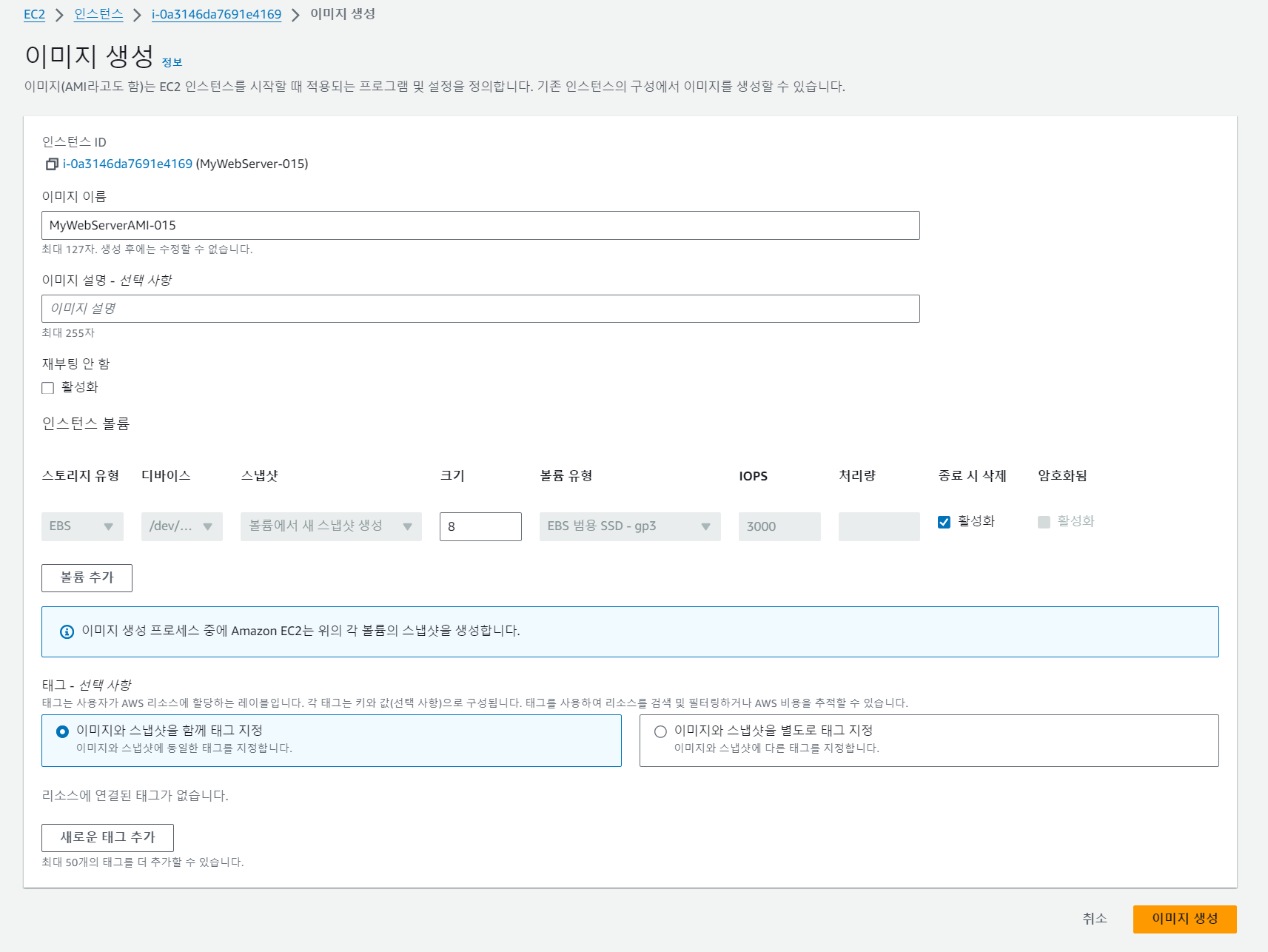

5. EC2 AMI 생성

이제 생성한 EC2로부터 EC2 AMI 이미지를 생성하자.

이제 인스턴스를 삭제해준다. (추후 배포 시 오류 발생) 이미지만 사용한다.

6. AMI로 시작 템플릿 생성

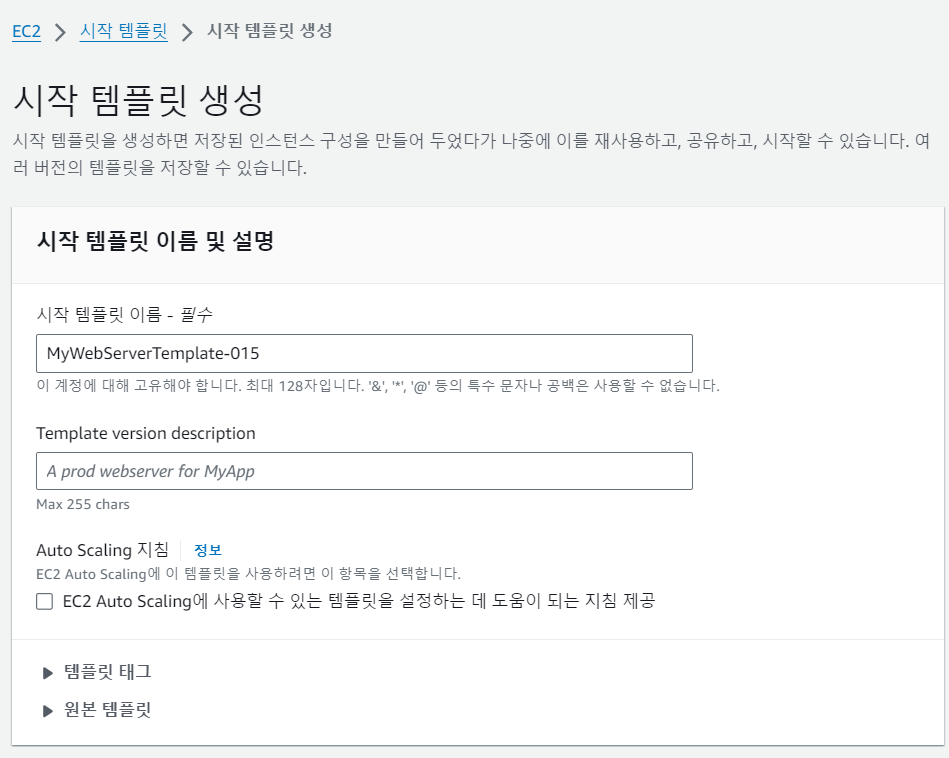

EC2 좌측 메뉴에서 시작 템플릿 - 시작 템플릿 생성을 누른다
시작 템플릿 이름 : MyWebServerTemplate-015

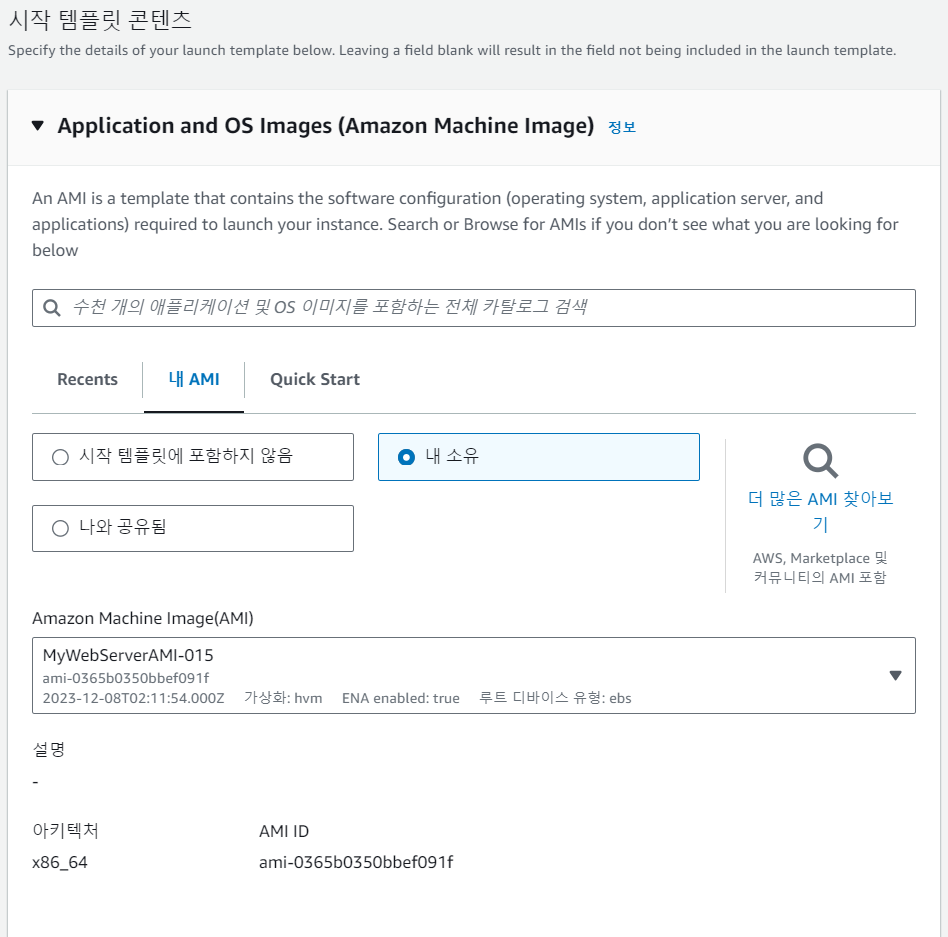

시작 템플릿 콘텐츠는 이전 단계에서 만든 EC2 AMI 를 사용한다.

인스턴스 유형 : t2.micro, 키 페어 : MyKeyPair-015

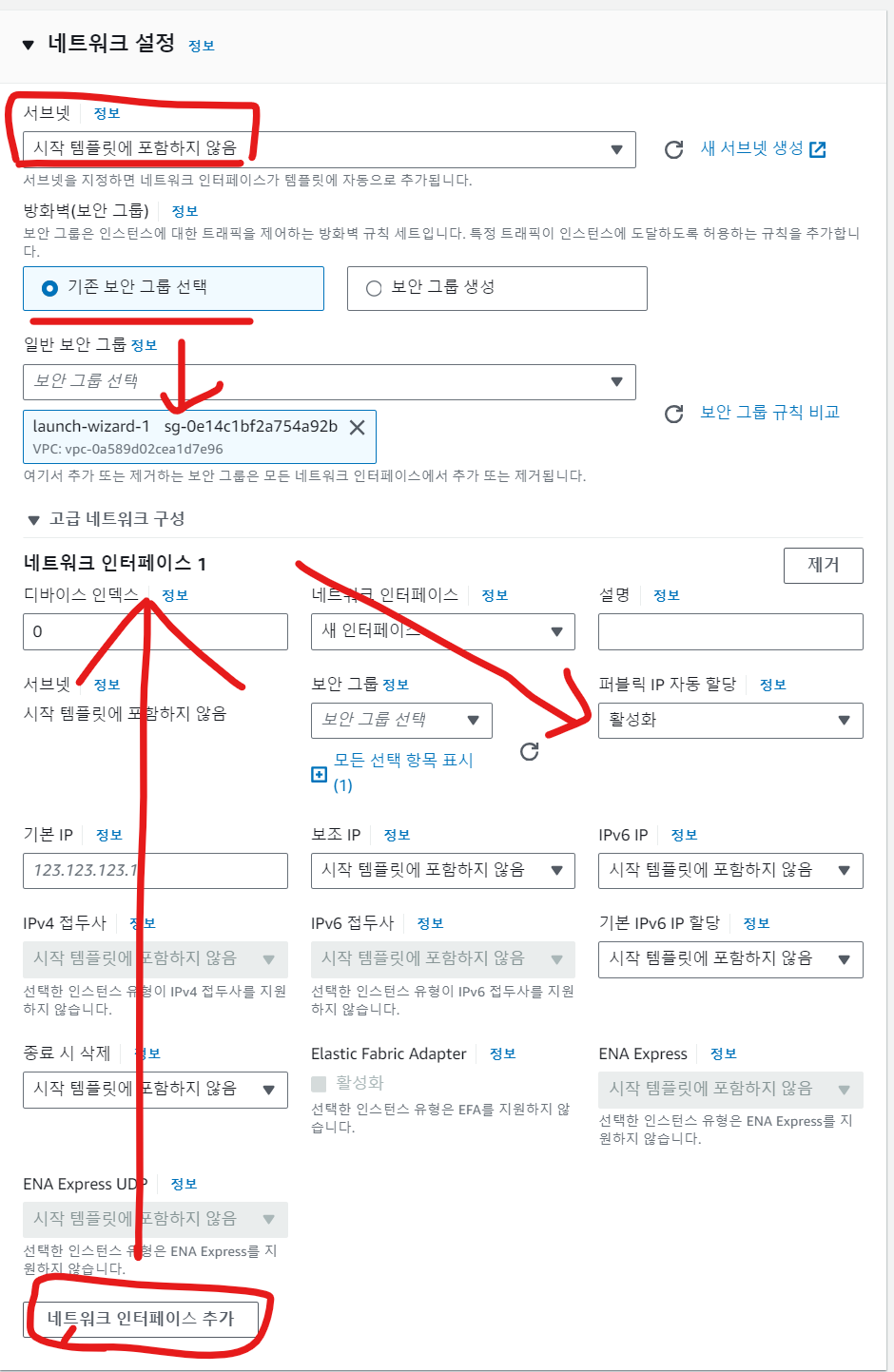

네트워크 설정 :

서브넷은 AutoScaling Group에서 지정한다. 따라서 [시작 템플릿에 포함하지 않음] 에 체크한다.
기존 생성한 보안그룹 사용. 네트워크 인터페이스 추가를 눌러 퍼블릭 IP 자동 할당에 체크한다

시작 템플릿 생성 버튼을 눌러 시작 템플릿 생성한다.

7. 대상 그룹 생성

7-1. 대상 그룹 생성

EC2 좌측 메뉴에서 로드 밸런싱 - 대상 그룹 - 대상 그룹 생성을 누른다.

그룹 세부 정보 지정

대상 유형 선택 : 인스턴스
대상 그룹 이름 : MyWebServerTG-015

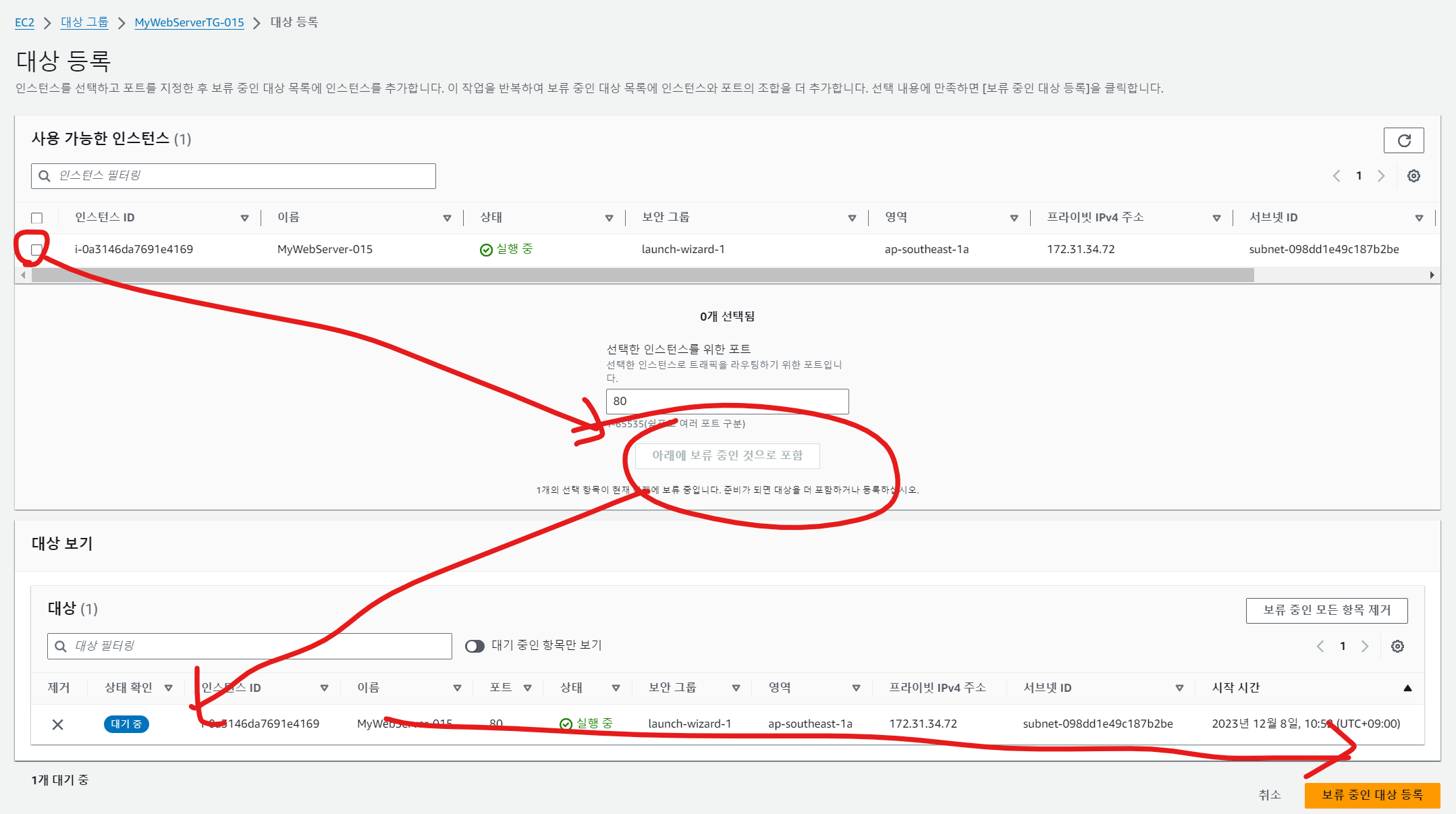

대상 등록

기존 생성한 인스턴스를 등록한다. (사진 참고)
보류 중인 대상 등록을 눌러 대상 그룹 생성한다.

7-2. 대상 그룹 로드 밸런서와 연결

생성한 대상 그룹을 로드 밸런서에 연결한다...
새 로드 밸런스 연결을 누른다.

8. 로드 밸런스 생성

로드 밸런스 이름 : MyWebServerELB-015
체계 : 인터넷 경계 선택
네트워크 매핑 : 해당 회차에서 생성한 기본 VPC 선택, 매핑은 아래 [AZ별 지원 EC2 인스턴스 확인 방법] 참고한다.

AZ별 지원 EC2 인스턴스 확인 방법

EC2 좌측 메뉴에서 인스턴스 - 인스턴스 유형에서 사용하고자 하는 EC2 인스턴스 유형을 확인한다.
아래 사진에서는 서울 리전에서 t2.micro 인스턴스 유형이 지원하는 가용영역이다. ap-northeast-2a, ap-northeast-2c인것을 알 수 있다.
내 계정에 할당된 리전은 싱가포르이다. 우측 상단에서 리전을 싱가포르로 바꾸어 확인해 보자

싱가포르 리전
t2.micro 인스턴스 유형이 지원하는 가용영역은 아래와 같다.
ap-southeast-1b, ap-southeast-1a, ap-southeast-1c

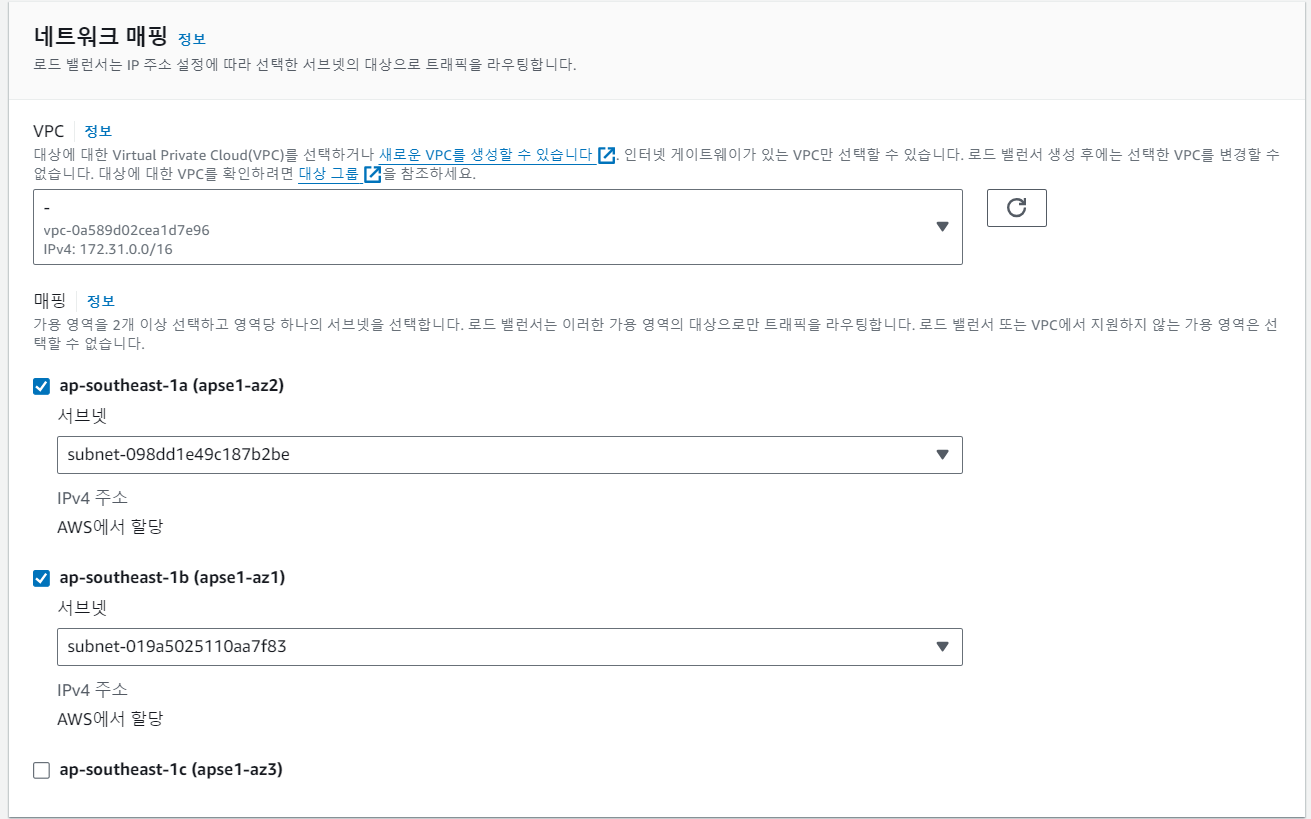

따라서 매핑은 아래 그림과 같이 ap-southeast-1b, ap-southeast-1a 를 선택한다.

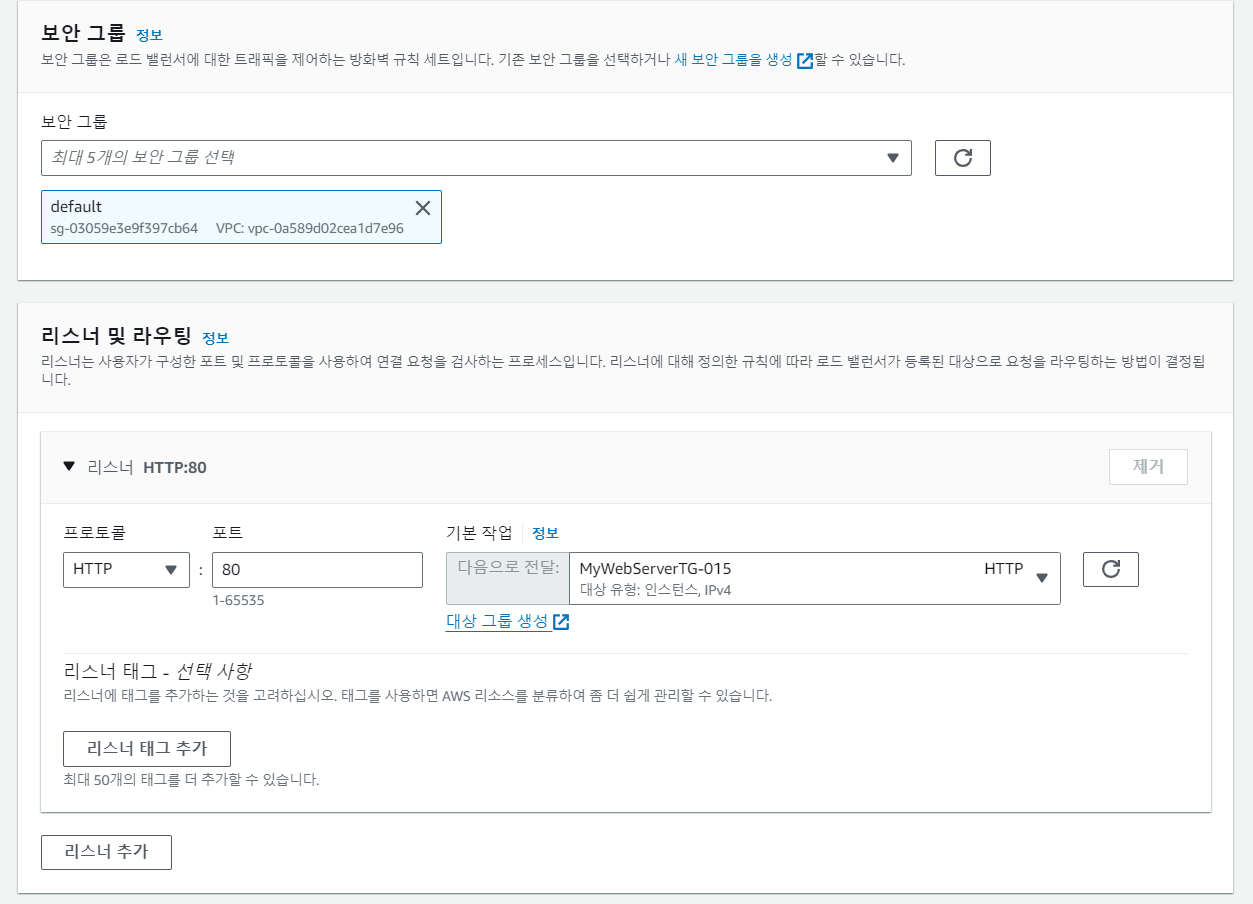

보안 그룹 : 디폴트 보안 그룹
그러나 80번 포트만 허용하는 보안 그룹을 새로 만드는 것이 원칙이다.
리스너 및 라우팅 : 이전 단계에서 생성한 대상 그룹 선택
나머지 설정은 디폴트로 로드 밸런서 생성한다.

9. Auto Scaling 그룹 생성

EC2 좌측 메뉴에서 Auto Scaling 그룹 - Auto Scaling 그룹 생성을 누른다.

시작 템플릿 또는 구성 선택

Auto Scaling 그룹 이름 : MyWebServerASG-015
시작 템플릿 : 이전 단계에서 생성한 시작 템플릿 사용 및 버전은 Default

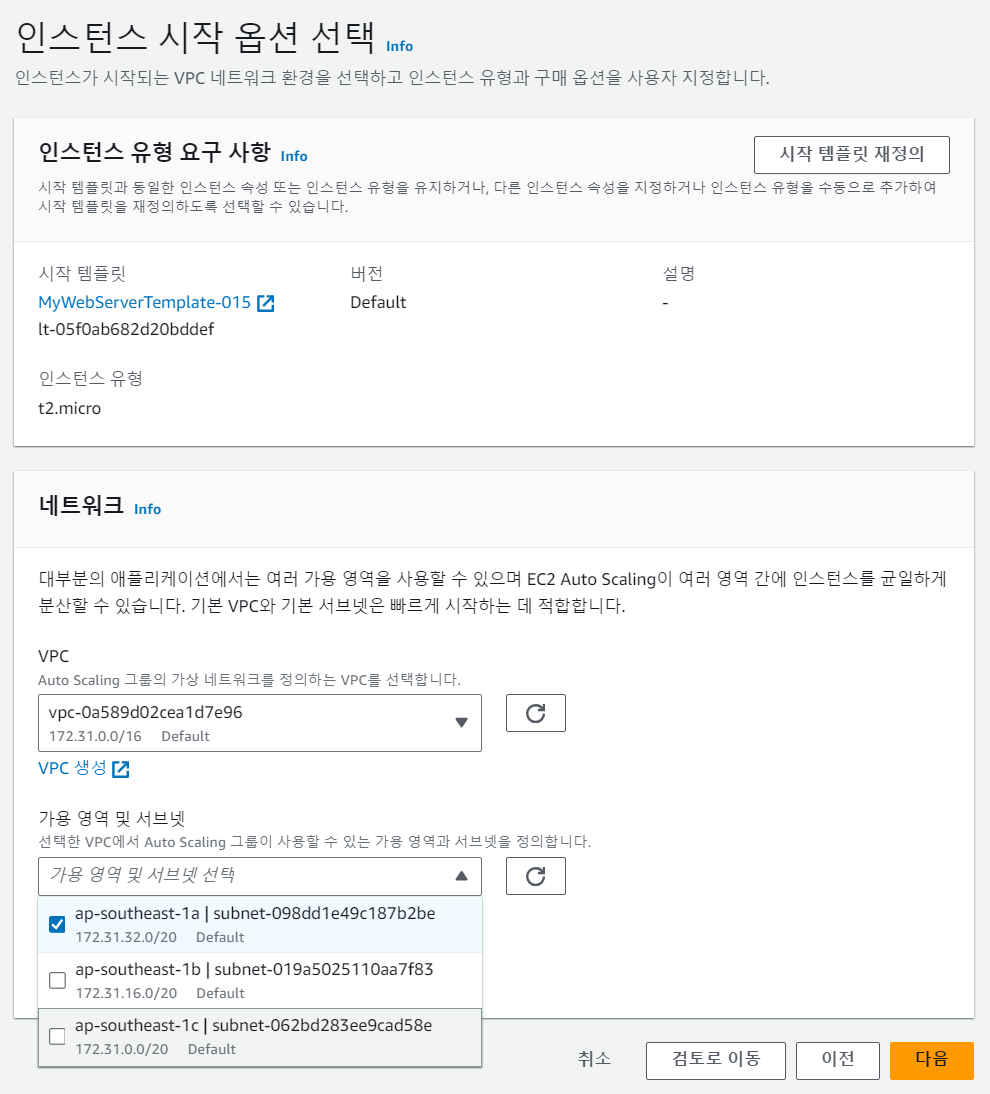

인스턴스 시작 옵션 선택

네트워크 - 가용 영역 및 서브넷에 첫 번째 가용 영역에 속하는 서브넷을 사용한다.
4824-9993-b450d9785a30/image.png)

다음을 누른다.

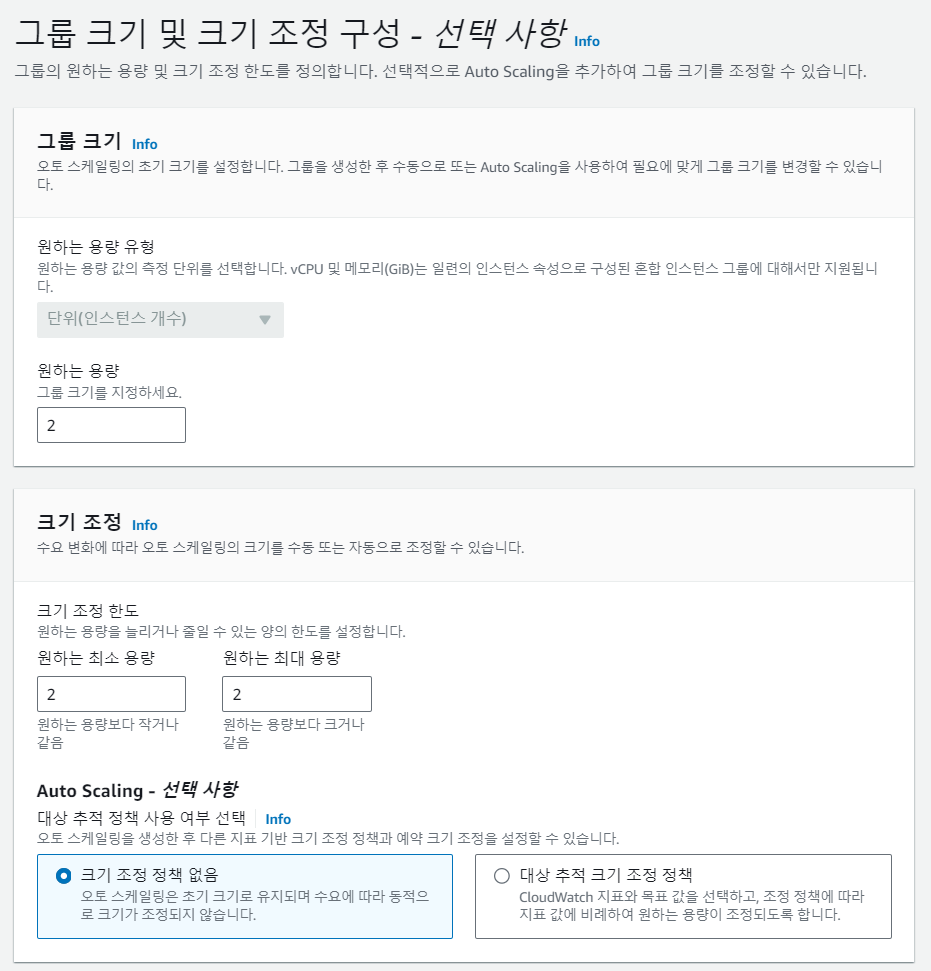

그룹 크기

원하는 용량은 2개(인스턴스 2개 사용)

크기 조정

원하는 최소 용량/ 원하는 최대 용량 : 2/2개
AutoScaling : 크기 조정 정책 없음 (Auto Scaling 그룹에서는 2개의 인스턴스만 사용하겠다.)
이후 디폴트 설정을 사용해 Auto Scaling 그룹을 생성한다.

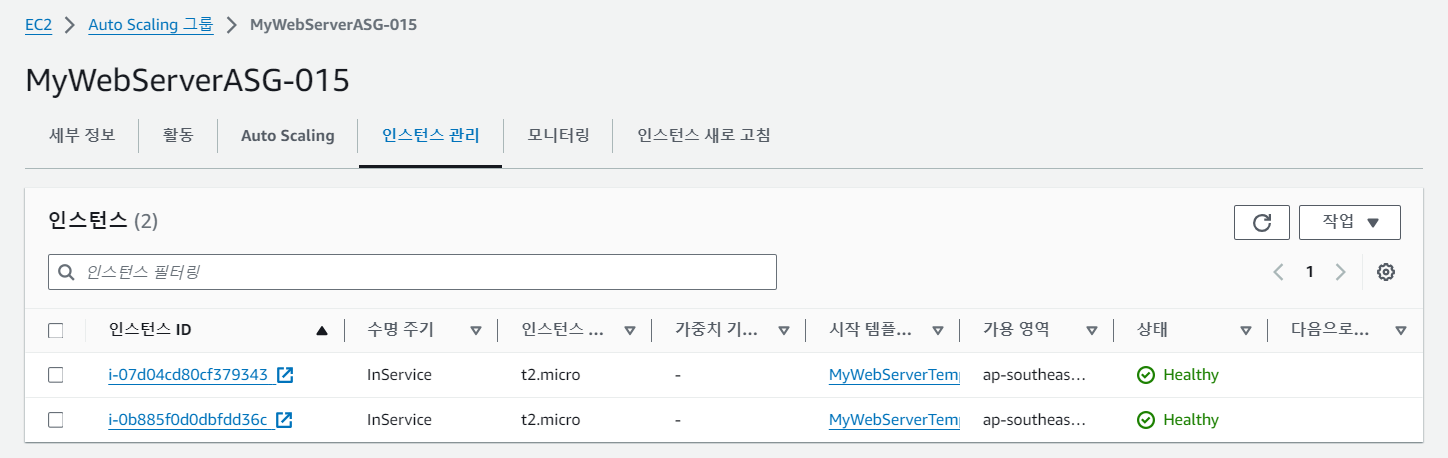

생성한 Auto Scaling 그룹의 인스턴스 관리로 이동해 인스턴스를 확인하자.
위 그림에서는 2개의 인스턴스가 InService 상태이다.

"InService" 상태의 인스턴스는 사용 가능한 상태이며, 요청된 서비스에 대한 트래픽을 수용할 수 있습니다.

10. 로드 밸런스 동작 확인

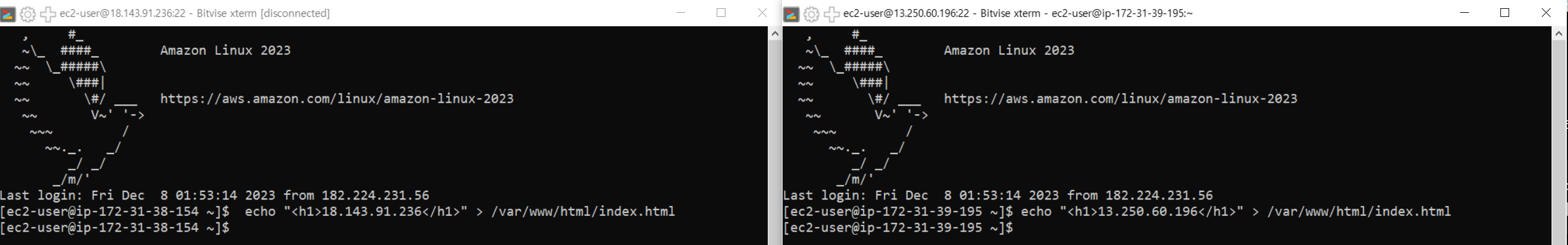

로드 밸런스 동작 확인을 위해 Auto Scaling 그룹으로부터 생성된 인스턴스 2개에 IP 주소를 출력하는 index.html 파일을 추가한다.

[ec2-user@ip-172-31-9-83 ~]$ echo "<h1>18.143.91.236</h1>" > /var/www/html/index.html

[ec2-user@ip-172-31-9-83 ~]$ echo "<h1>13.250.60.196</h1>" > /var/www/html/index.html

인스턴스로 접근한다면, 각 인스턴스는 자신의 퍼블릭 IP를 index.html로 보여줄 것이다.
이제 로드밸런스 DNS를 URL에 입력해보자.

이제 로드밸런스가 2개의 인스턴스를 웹 브라우저를 새로고침 할때마다 보여준다.

처음 로드밸런스 생성시 , 로드밸런스 DNS 주소를 너무 오래 불러는 오류가 발생했다. 로드밸런스 생성 시, 디폴트 보안 규칙이 아닌 ( HTTP 80/ SSH 22 를 사용하는 SG를 사용해야 한다)

인프라가 완성되었다.
이제 여기서 ?? 를 하면 ?? 한다.

이제 코드 배포 자동 수행되도록 만들어 보자.

11. Code Depoly사용 앱 생성 및 배포

11-1. GitHub 레퍼지토리 생성 및 소스코드 커밋

GitHub 레퍼지토리 생성

깃허브 로그인 및 레포지토리 생성한다
레퍼지토리 이름 : RepositoryForCodeDeply
퍼블릭 설정 후 생성
새 파일을 생성해 아래 코드 입력
파일 이름 : index.html

<!DOCTYPE html>
<html>
<head>
<title>Title of the document</title>
<script>
var text = "I told you so!";
</script>
</head>

<body>

<math xmlns="http://www.w3.org/1998/Math/MathML">
      <mrow>
        <msup><mi>a</mi><mn>2</mn></msup>
        <mo>+</mo>
        <msup><mi>b</mi><mn>2</mn></msup>
        <mo>=</mo>
        <msup><mi>c</mi><mn>2</mn></msup>
      </mrow>
</math>

<!-- embed svg elements directly in HTML5 -->
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" height="190">
  <polygon points="100,10 40,180 190,60 10,60 160,180"
  style="fill:lime;stroke:purple;stroke-width:5;fill-rule:evenodd;">
</svg>

<script>
document.write("<p>"+text+"</p>");
document.write("<p>"+text+"</p>");
document.write("<p>"+text+"</p>");
</script>
</body>

</html>

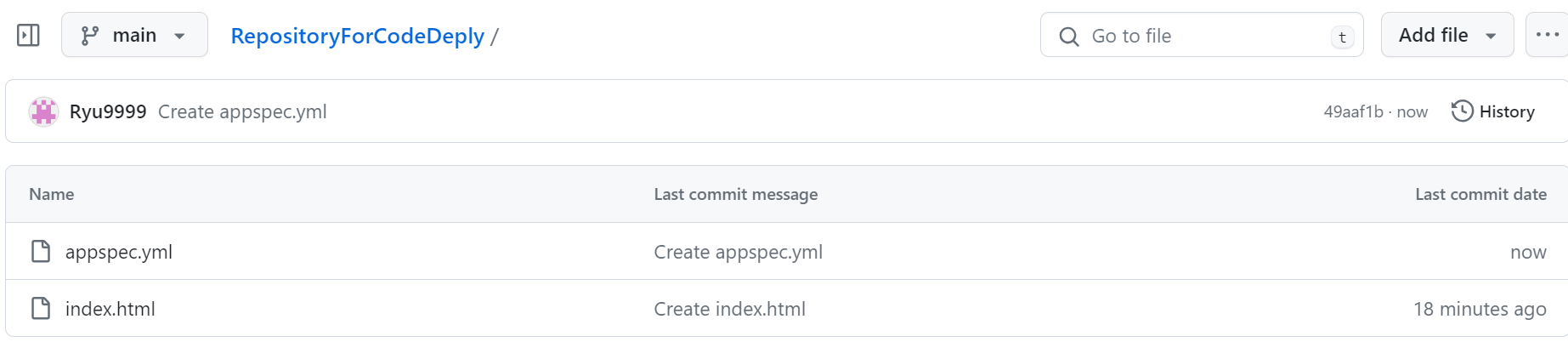

같은 위치에 appspec.yml 파일을 생성해준다.

version: 0.0
os: linux
files:
  - source: /
    destination: /var/www/html
hooks:
  AfterInstall:
    - location: scripts/set_owner
      timeout: 5
      runas: root

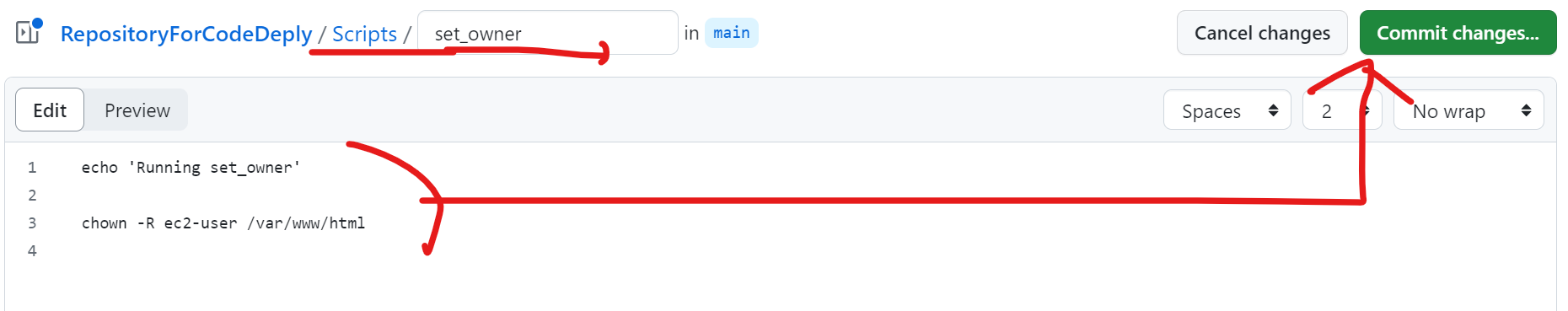

/Scripts/set_owner 를 파일 제목에 입력하고 아래와 같은 코드를 입력해 set_owner을 생성한다

echo 'Running set_owner'

chown -R ec2-user /var/www/html

이제 레포지토리 URL 주소와 커밋 정보를 확인한다
레포지토리 URL 주소 : https://github.com/Ryu9999/RepositoryForCodeDeply.git

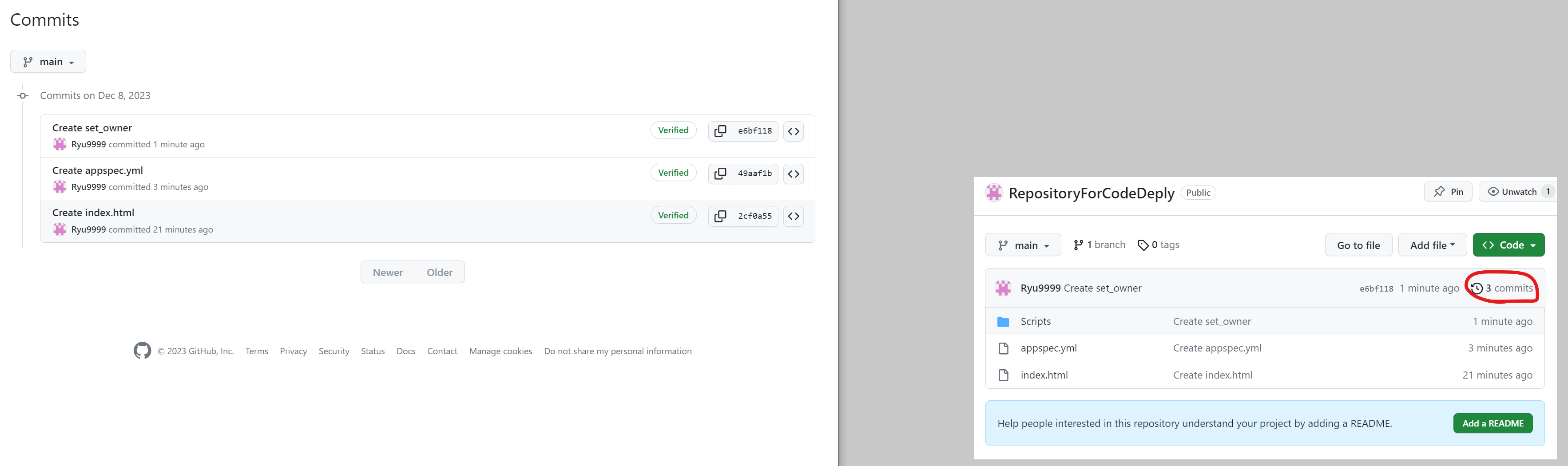

커밋 ID : 커밋의 버전 정보, 아래 사진을 참고해 확인해보자.

12. CodeDeploy 앱, 배포그룹, 배포 생성

12-1. CodeDeploy 앱 생성

AWS 웹 콘솔에서 CodeDeploy - 배포 - 애플리케이션 - 애플리케이션으로 들어가자
애플리케이션 이름 : MyWebServerCodeDeployApp-015
컴퓨팅 플랫폼 : EC2/온프레미스

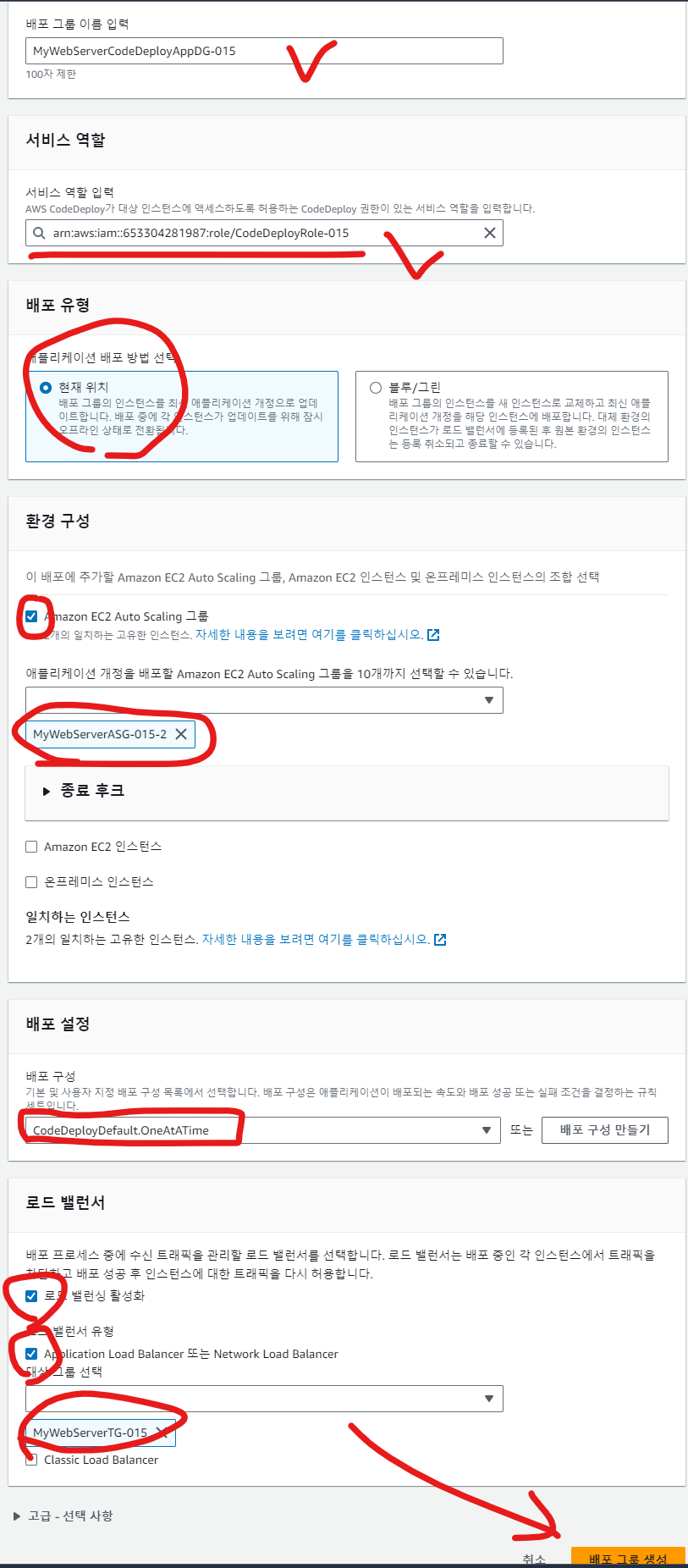

12-2. 배포그룹 생성

배포 그룹 생성해보자. 배포 그룹은 배포 대상, 배포 방법을 정의한다.
배포 대상 : 개발계, 테스트계, 운영계, 등
배포 방법 : 한번에 배포, 반반씩 배포, 단계적으로 등
생성한 애플리케이션에 들어가 - 배포 그룹 - 배포그룹 생성을 누른다
배포 그룹 이름 : MyWebServerCodeDeployAppDG-015
서비스 역할 : CodeDeployRole-015

12-3. 배포 설정

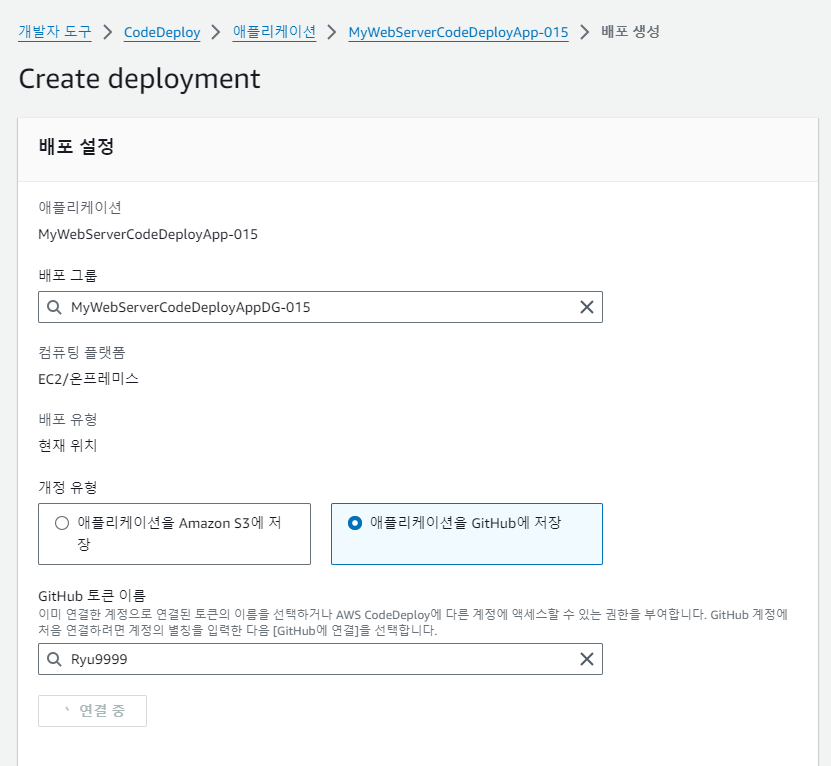

이제 배포 설정을 해 보자.

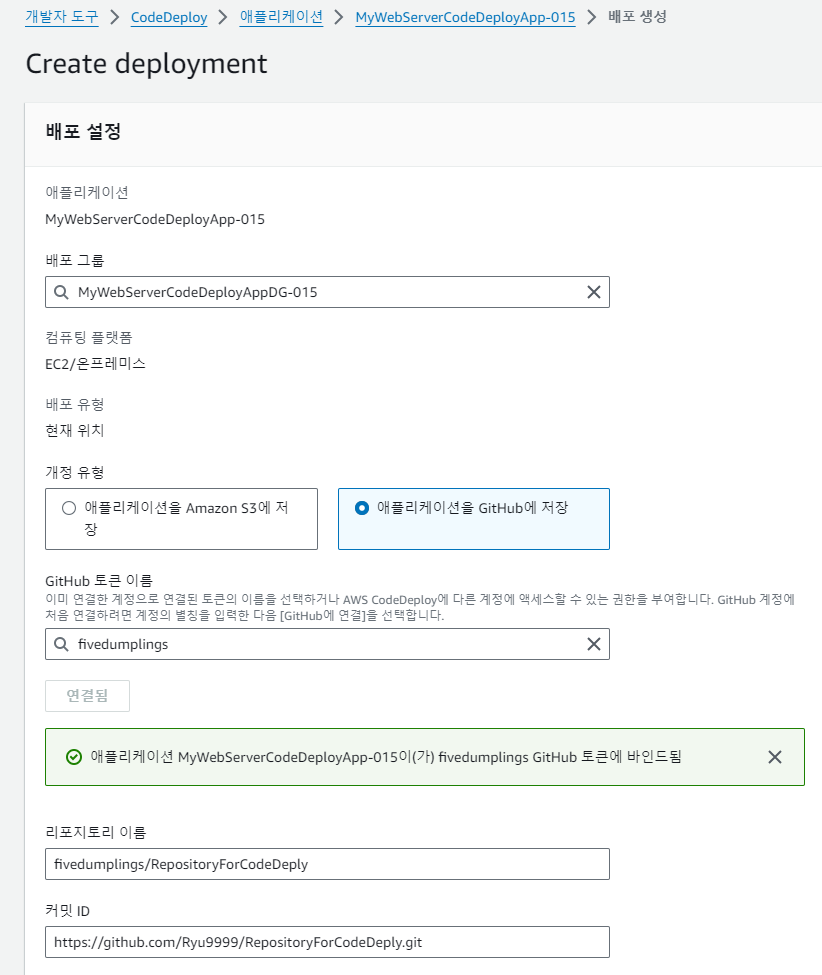

이전 단계에서 생성한 배포 그룹으로 설정하고, 개정 유형에서 애플리케이션을 GitHub에 저장한다고 체크한다.

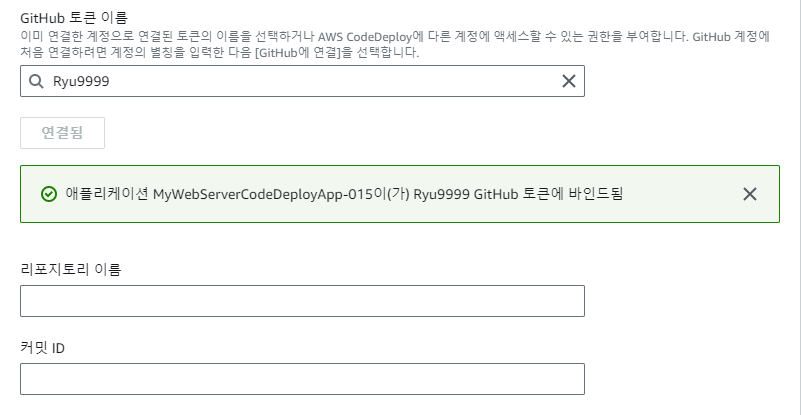

GitHub 토큰 이름에 내 깃허브 계정을 누른 후, 연결 버튼을 누른다.

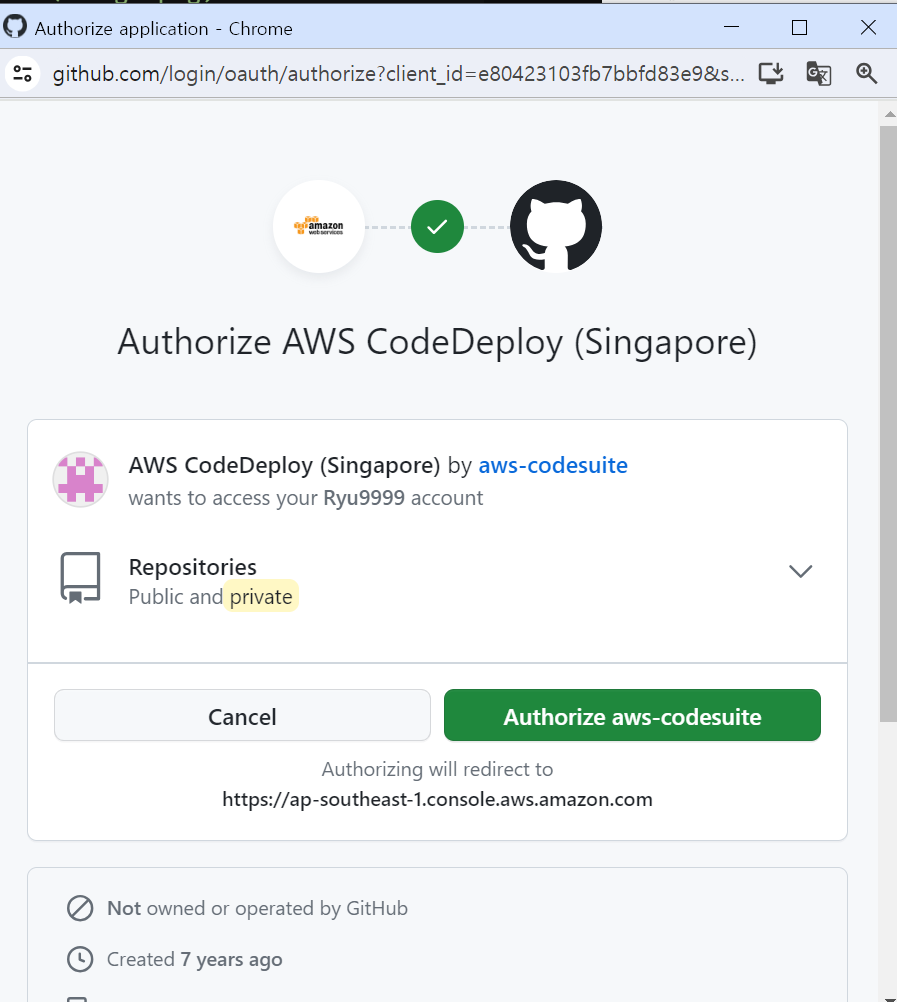

아래 그림처럼 GitHub 계정 연결 페이지가 나온다. Authorize aws-codesuite 버튼을 눌러 계정을 연결해주자.
계정이 연결되었다고 나왔다.
리포지토리 이름에는 리포지토리 URL 입력
커밋 ID는 가장 최근의 커밋 ID를 입력
배포 생성 버튼을 눌러 배포를 생성하자.

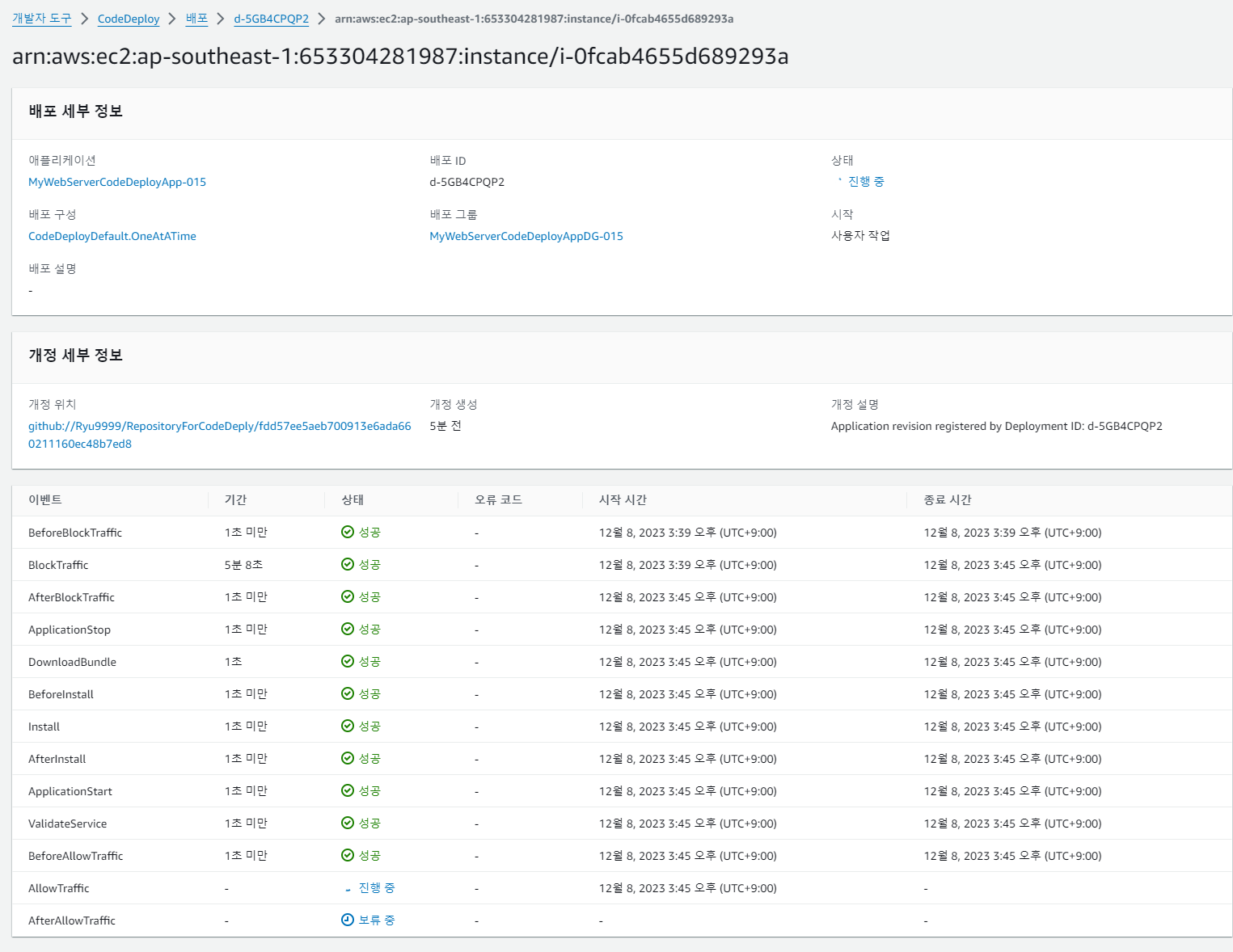

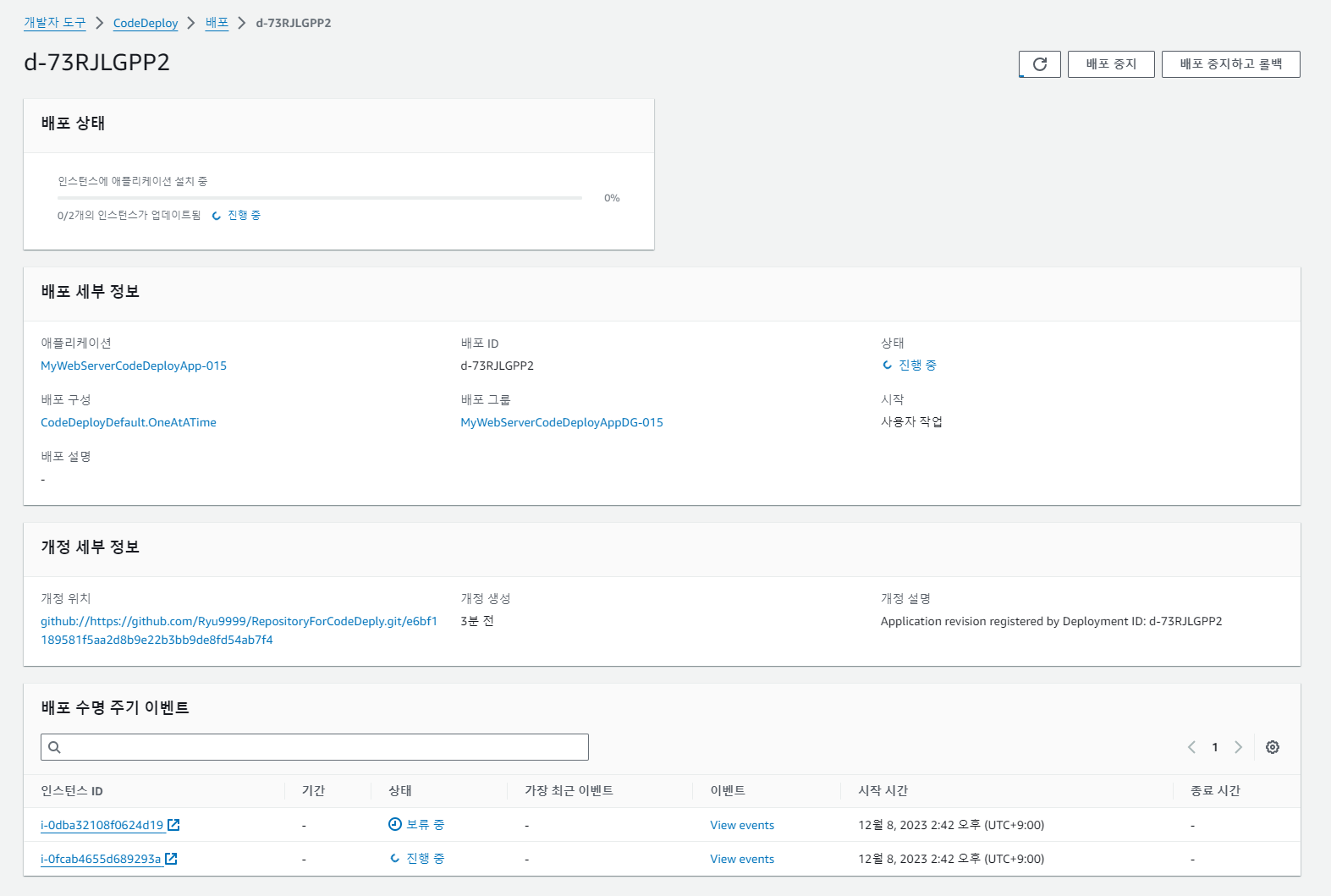

생성한 배포를 확인해보자.

시간이 지난 후

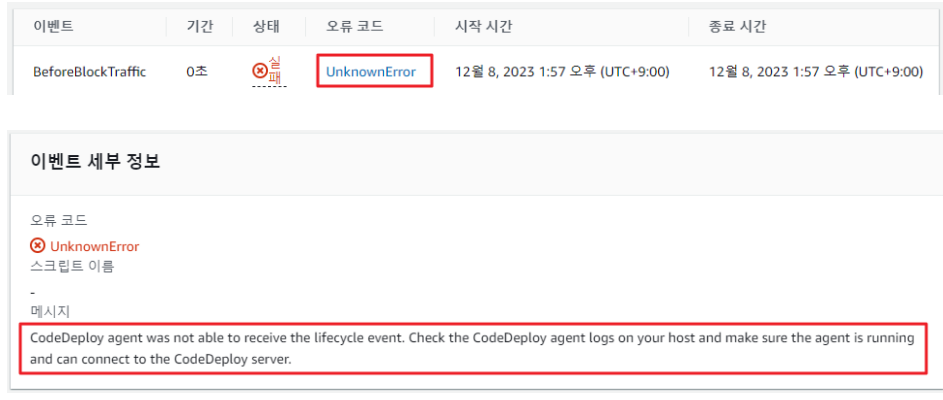

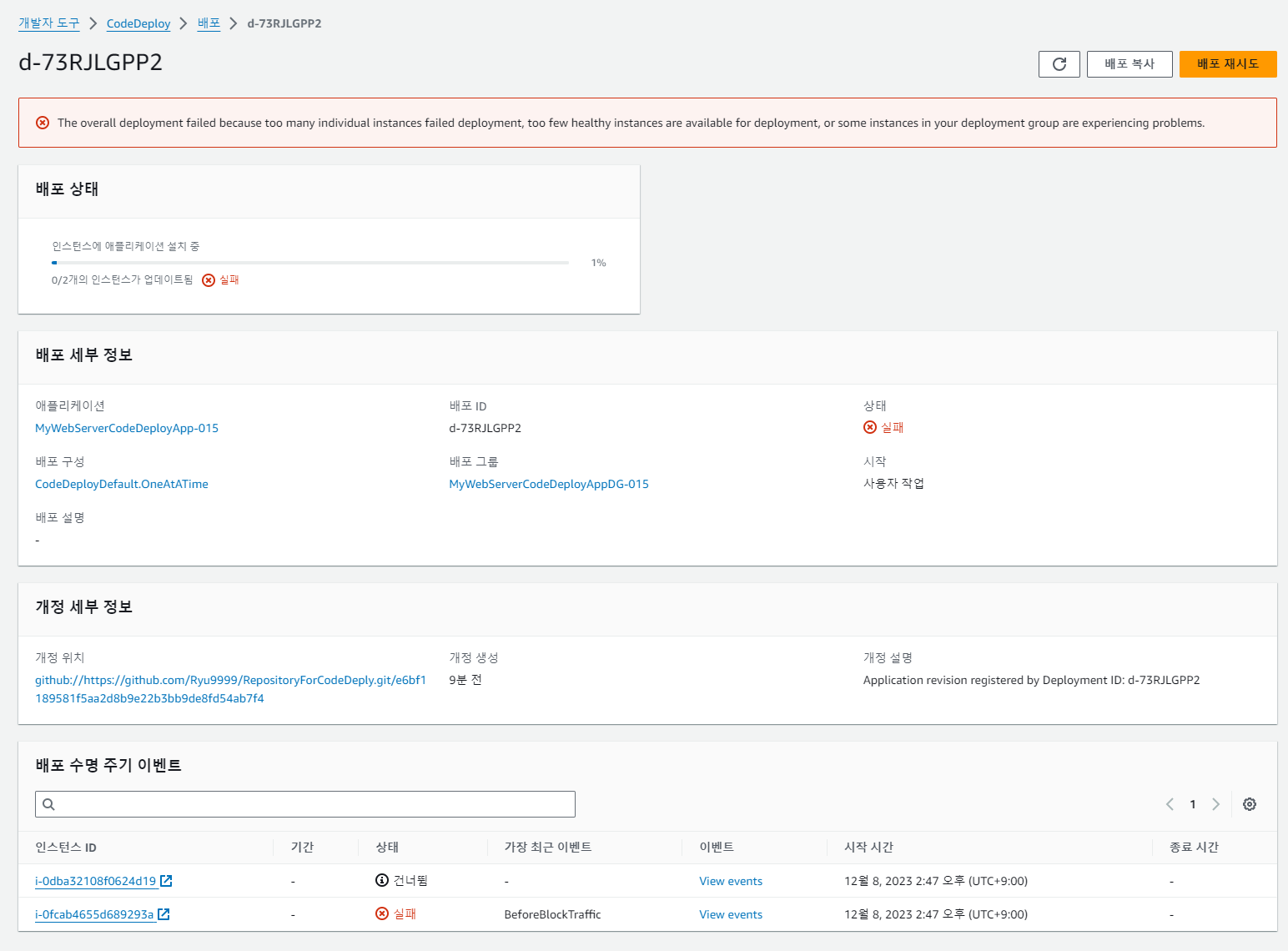

-배포 수명 주기 이벤트에 실패 라고 나온다. 해당 이벤트로 들어가 보자.

배포 라이프 사이클에서 오류코드 - 이벤트 세부 정보를 확인해보자.
인스턴스에 부여된 역할이 없다.
인스턴스는 CodeDeployEC2Role-015 가 없다.

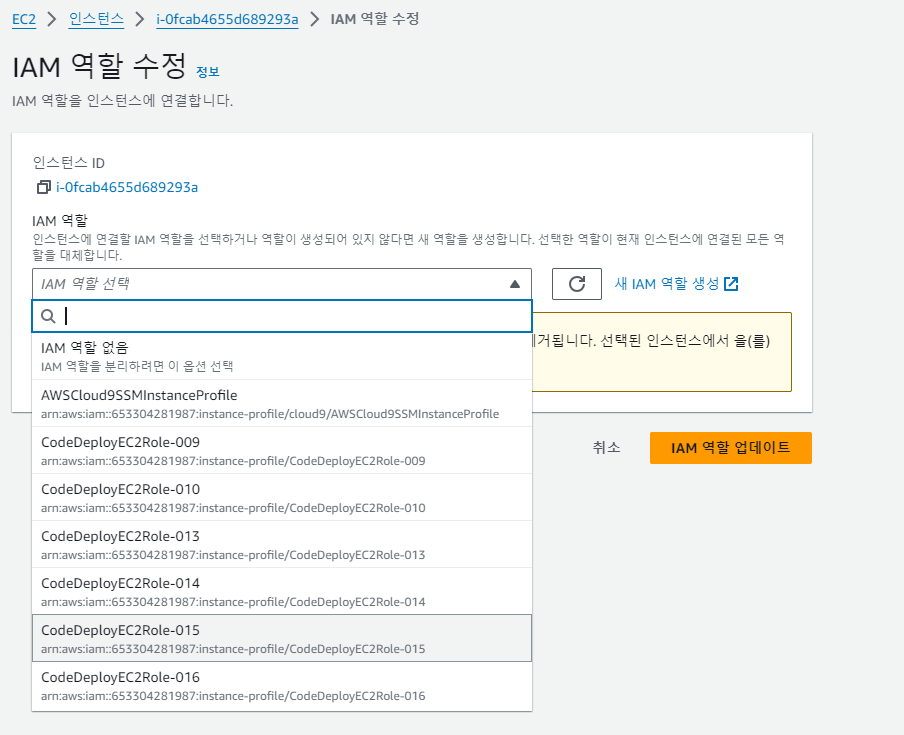

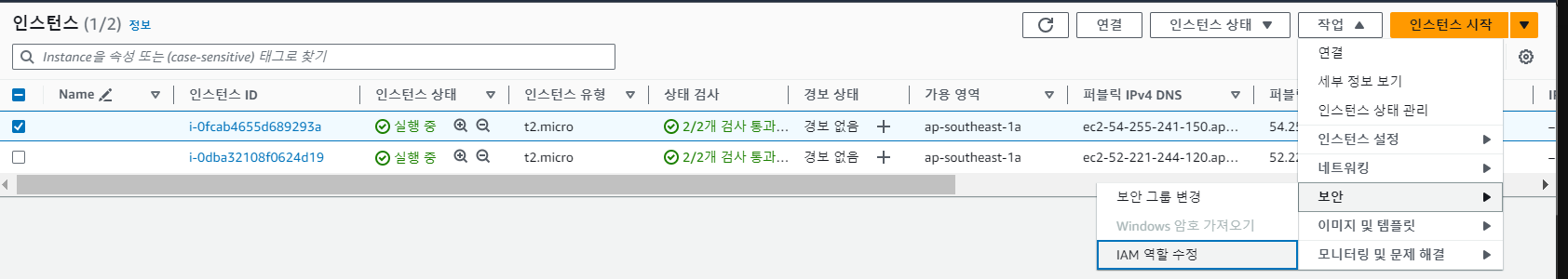

인스턴스에 역할을 부여해주자. (인스턴스 2개 모두 역할을 부여해준다)

EC2 인스턴스에서 부여한 역할을 CodeDeploy Agent 가 사용 하도록 Agent 재실행 하자.

 sudo systemctl restart codedeploy-agent # 2개 인스턴스에서 실행.

또 다시 보류가 발생한다. 이유가 뭘까?

https://docs.aws.amazon.com/ko_kr/codedeploy/latest/userguide/tutorials-github-deploy-application.html
위에서 확인하니 리포지토리 이름 형식을 (계정이름/레포지토리이름) 으로 사용해야 한다.
배포를 재생성 및 재 배포 수행하자. 배포 종료까지 대기..

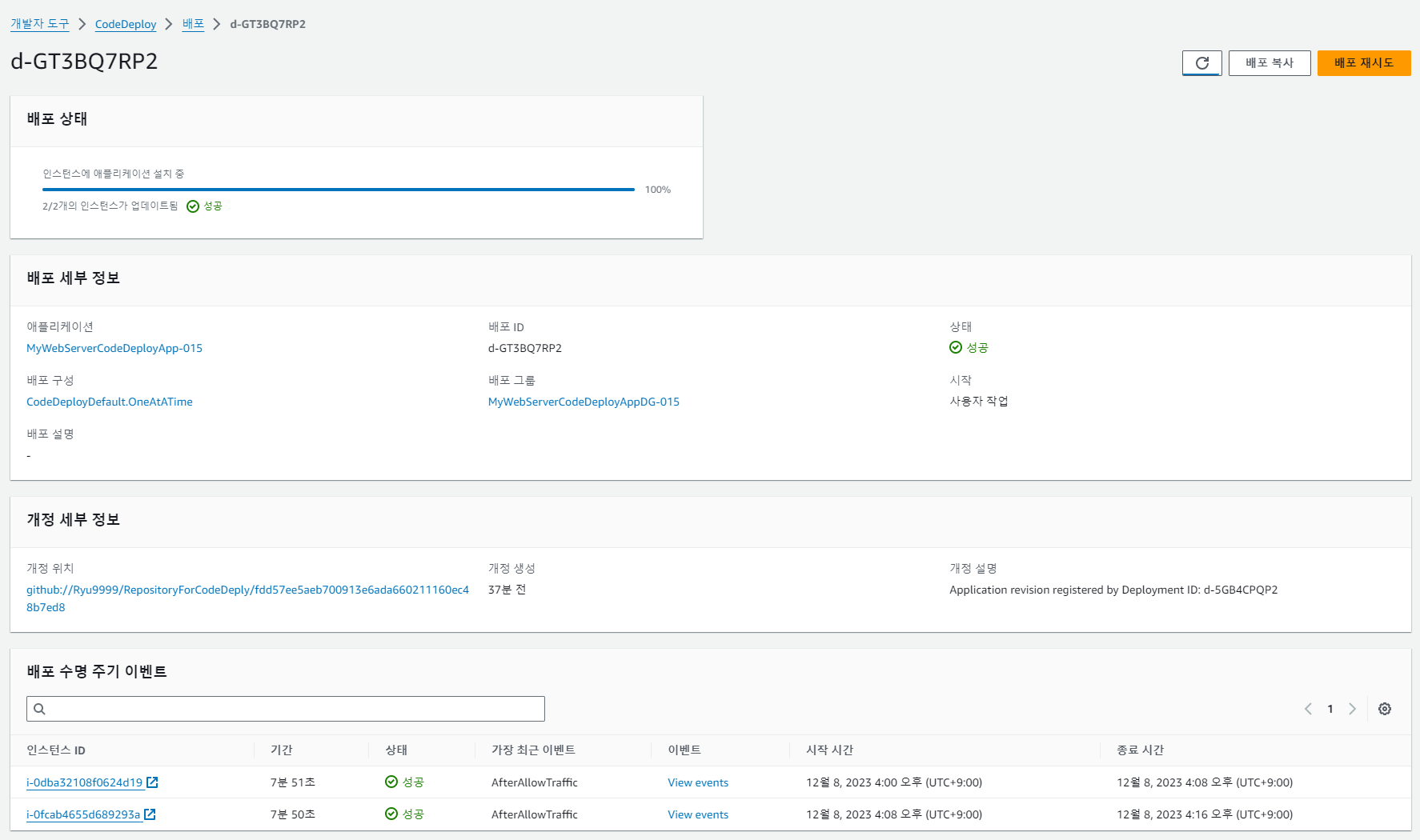

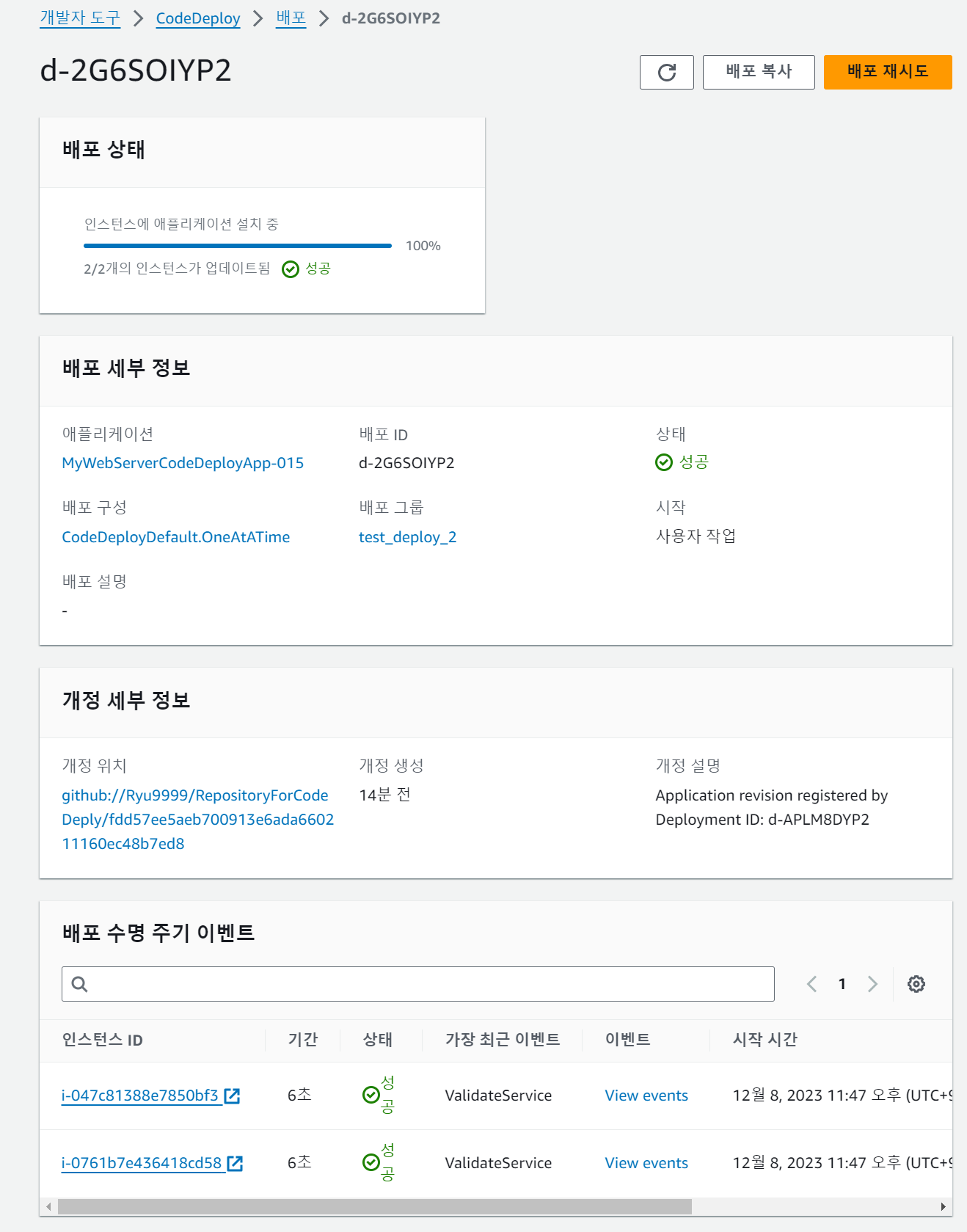

배포과정이 끝났다.
두 인스턴스에 배포 완료되었다.

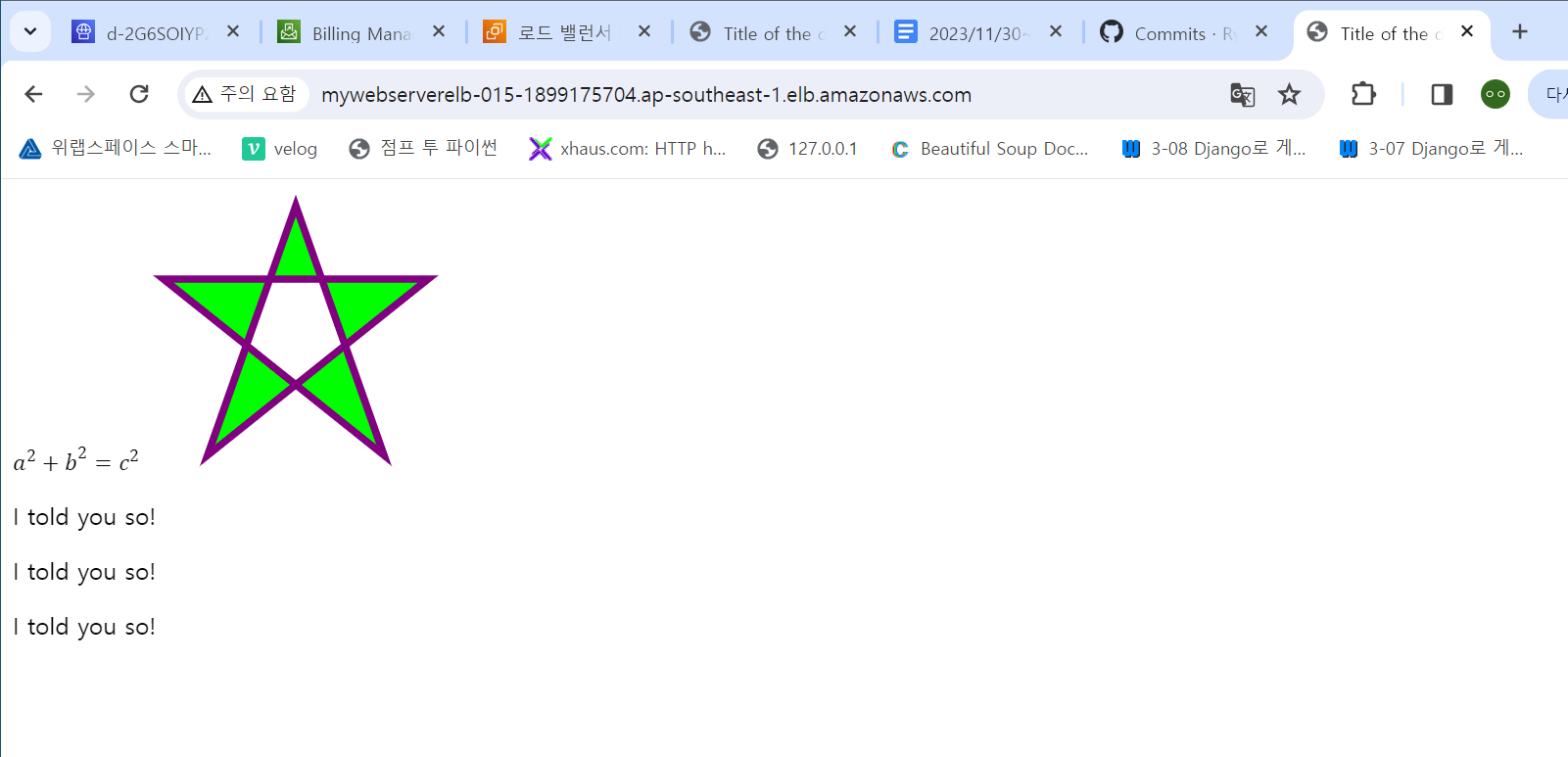

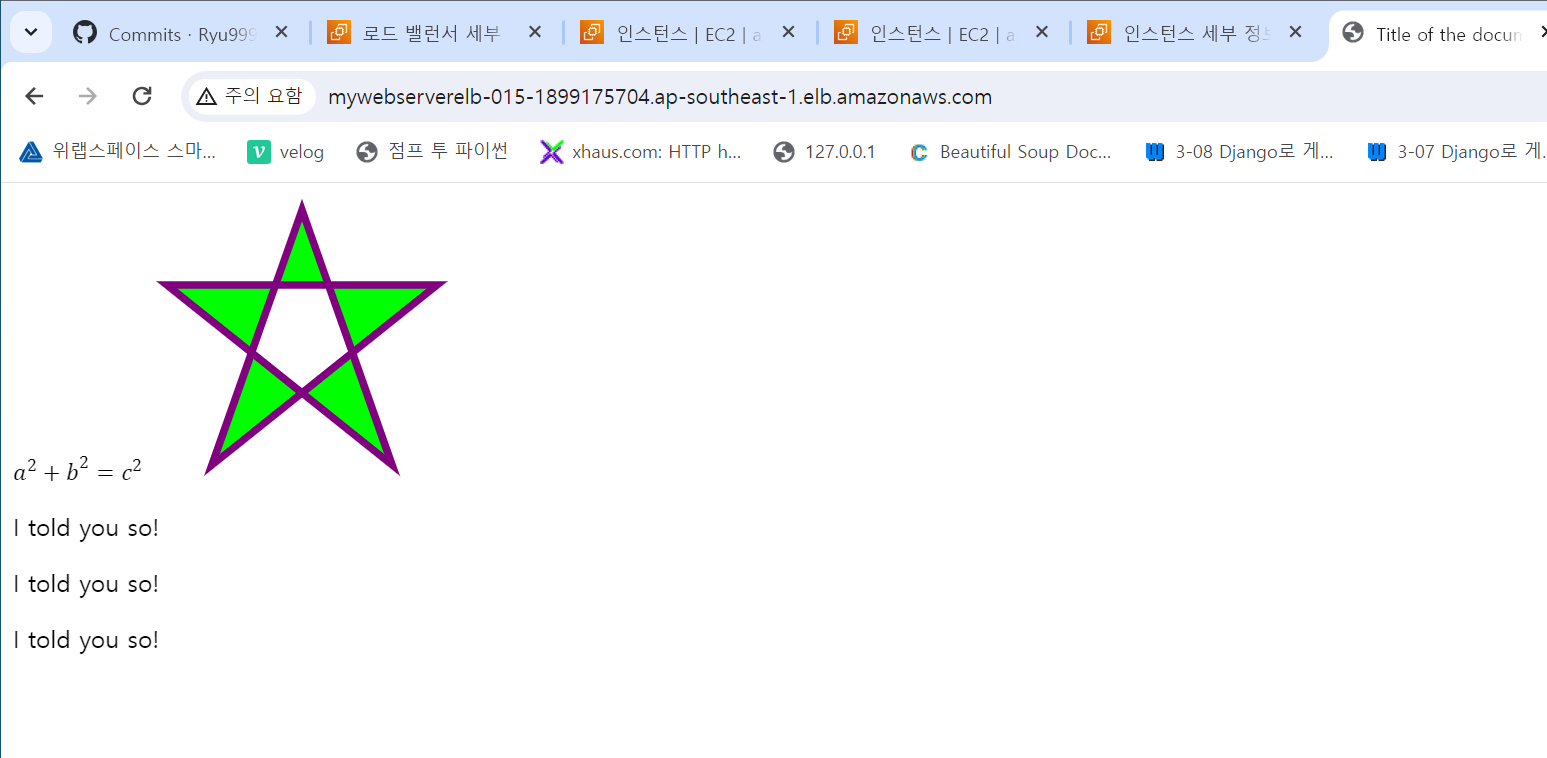

로드밸런서 DNS 주소로 접근해보자
계속 새로고침을 해도 배포된 화면이 보인다. 이는, 인스턴스 두개 모두 배포된 내용을 포함하고 있다.

13. CodeDeploy으로 앱 배포 실습 보완

1. EC2 역할 부여 추가 및 로드 밸런싱 기능 없이 배포

앱을 배포 후, 인스턴스 마다 역할이 없어 수동으로 다시 지정해줘야 한다.
-> 새로운 ASG 를 생성하는 것이 아닌 ASG 수정(시작 템플릿 변경한 버전 사용)으로 보완하는 방법이다.
이를 보완하기 위해 시작 템플릿을 수정해보자.

ASG의 용량을 0으로 설정해 현재 인스턴스를 종료

시작 템플릿을 수정해 보자.

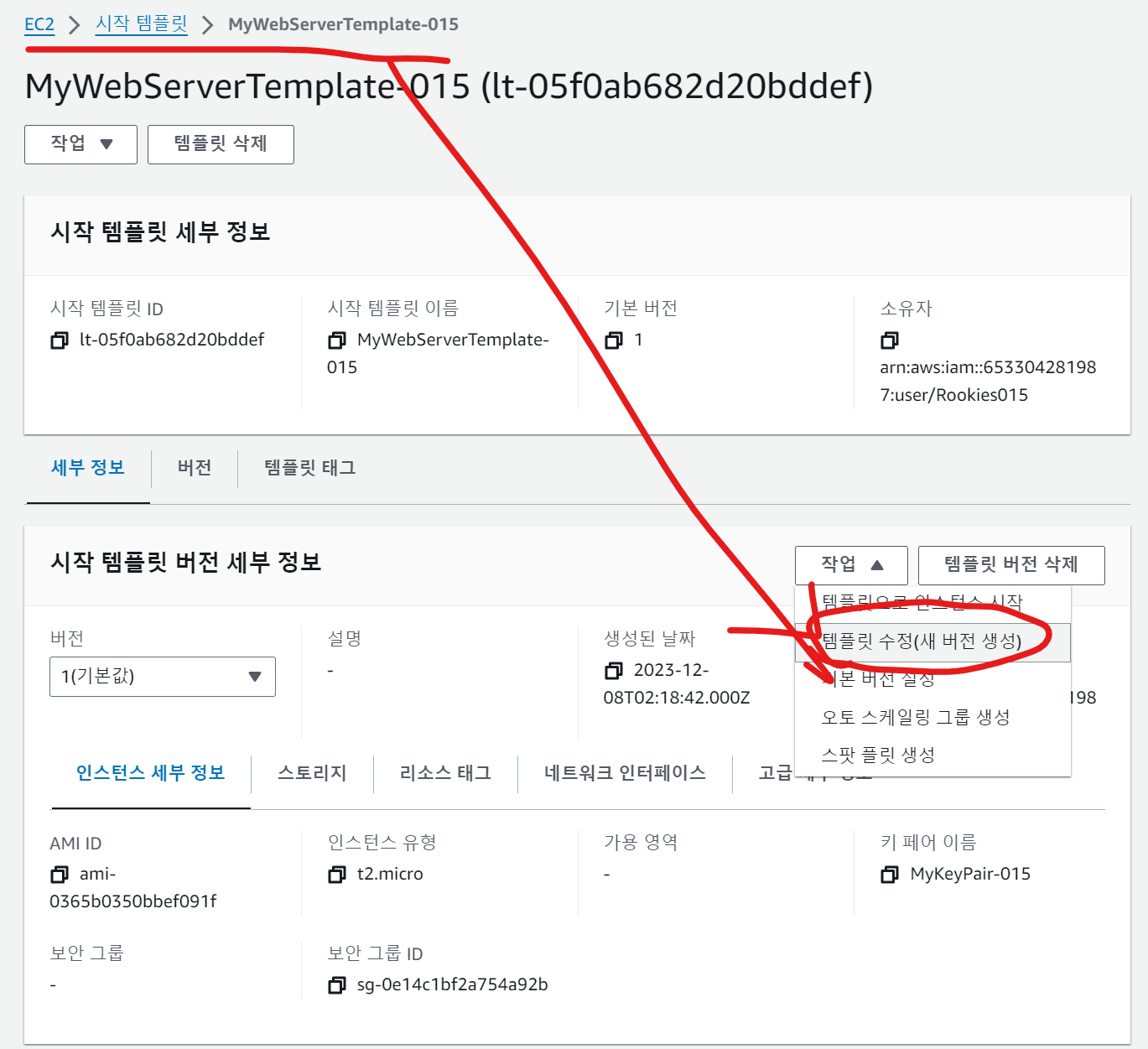

EC2 - 시작 템플릿 - 작업 - 템플릿 수정(새 버전 생성)

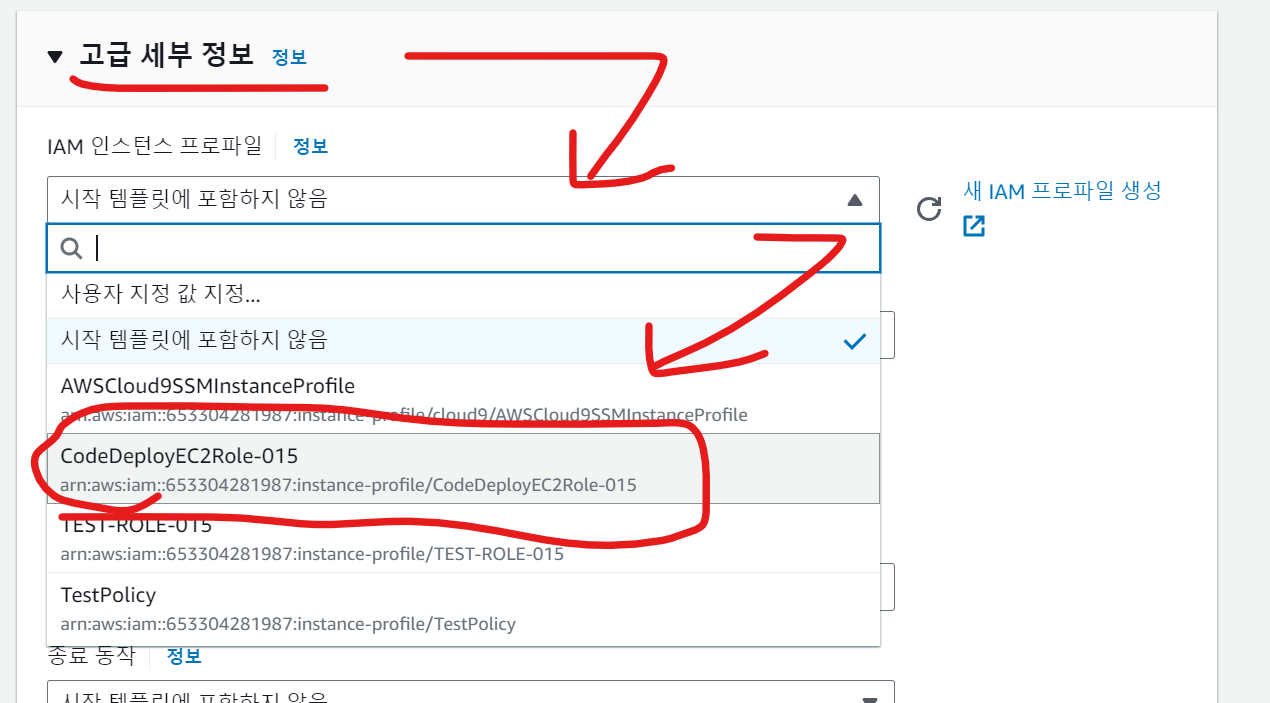

고급 세부 정보 - IAM 인스턴스 프로파일 - EC2 인스턴스 정책을 추가
템플릿 버전 생성

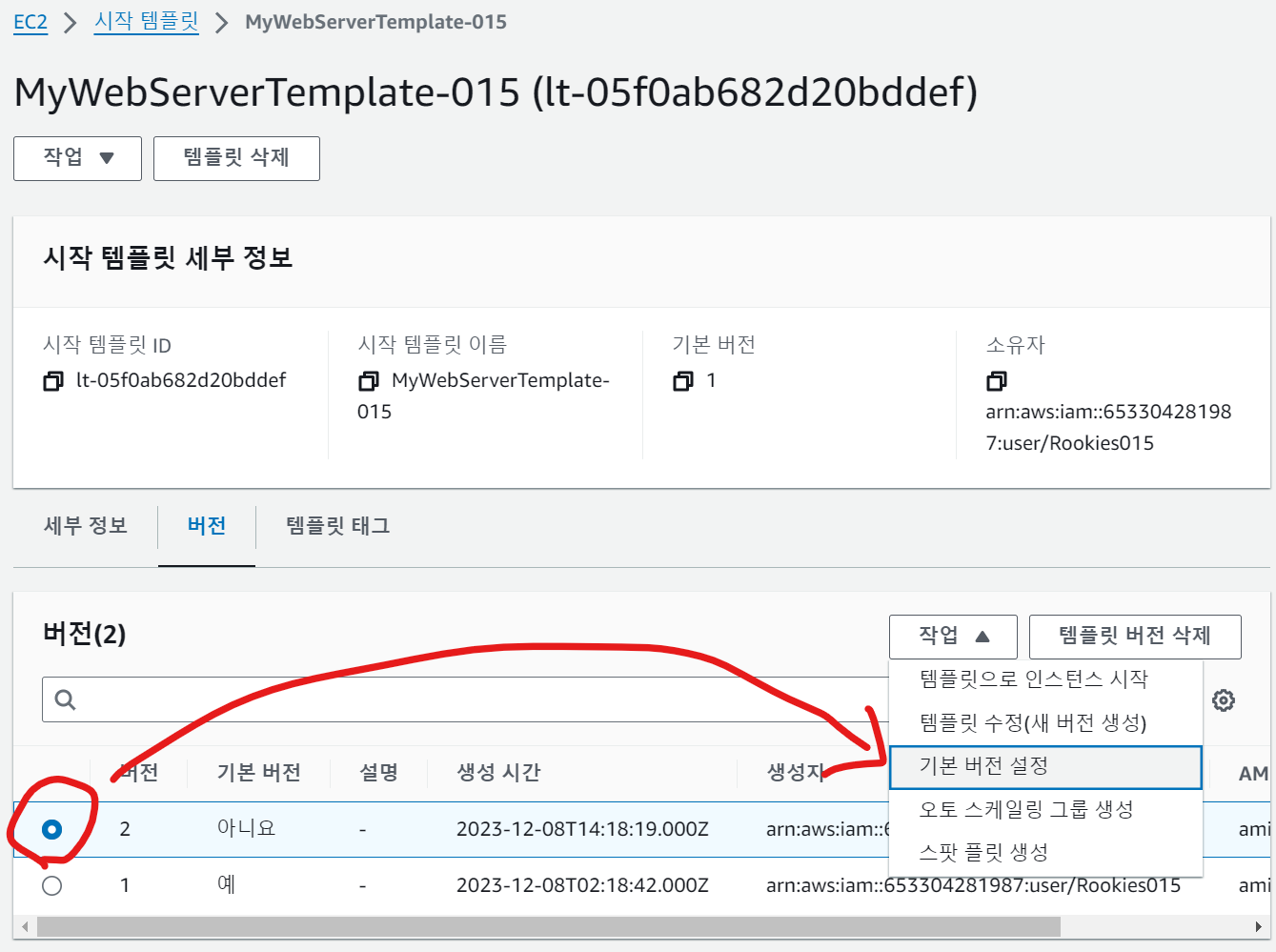

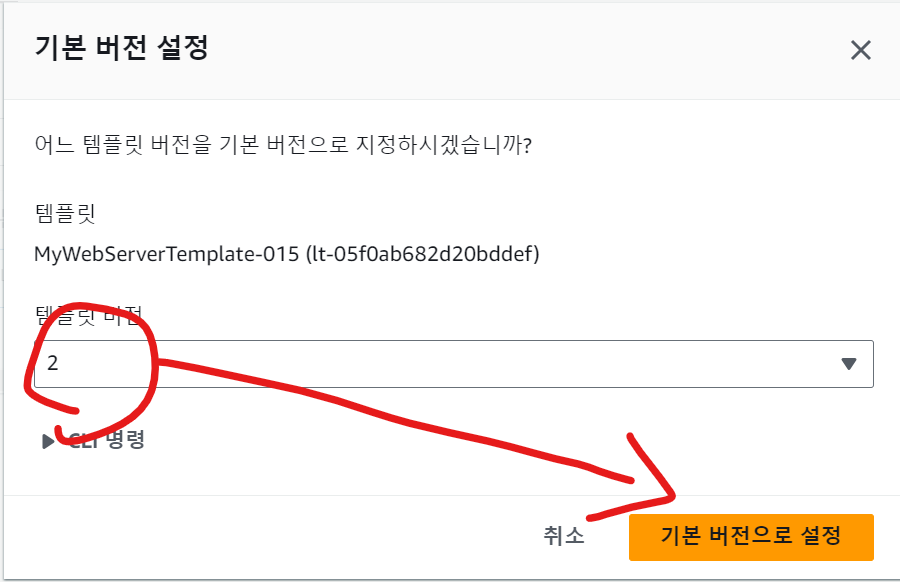

시작 템플릿 - 버전 - 방금 수정한 시작 템플릿 버전 2 선택 - 기본 버전 설정
템플릿 버전 2 선택 후 기본 버전으로 설정

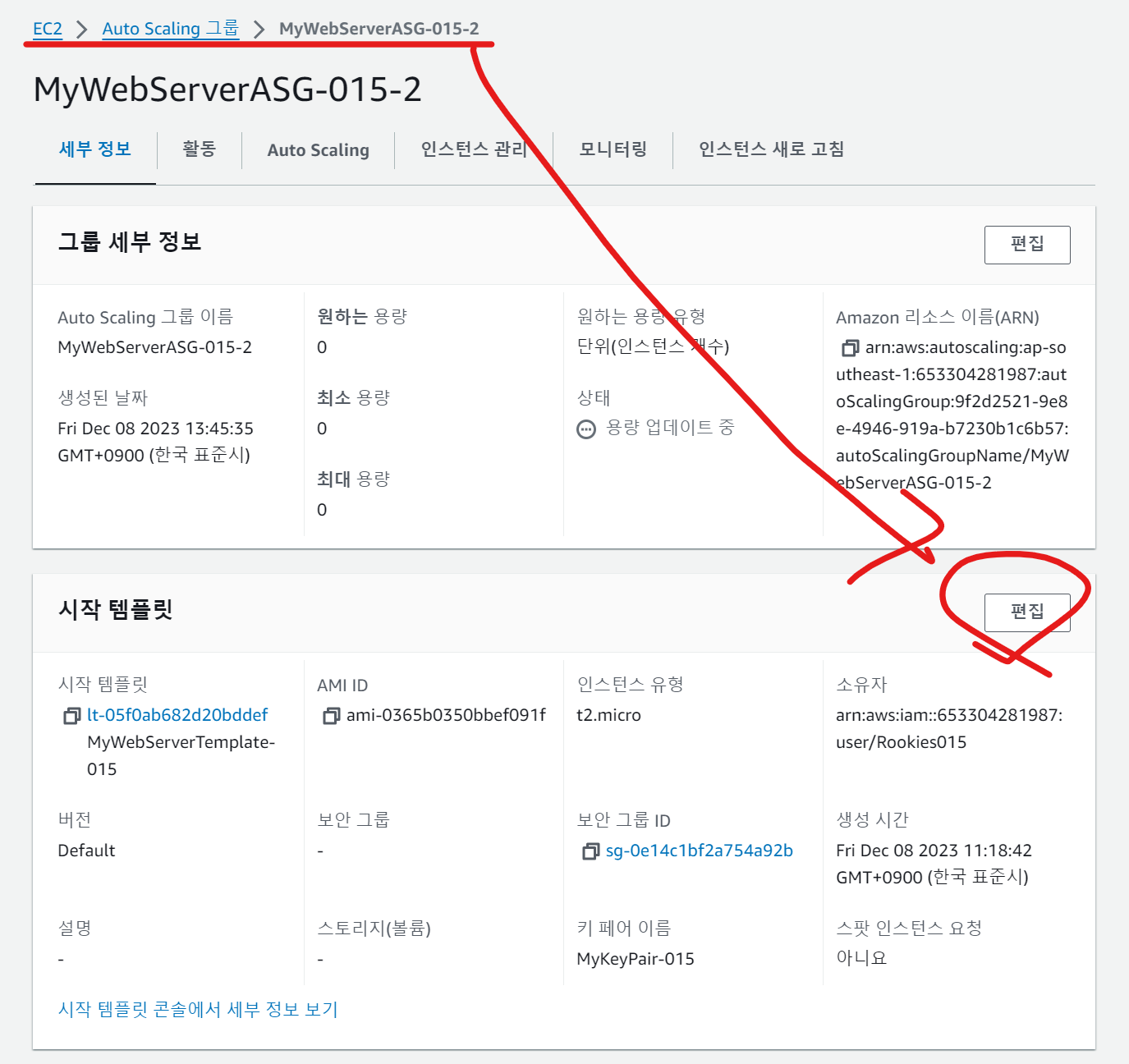

이제 수정한 시작 템플릿을 ASG 에 적용해보자.

동일한 시작 템플릿이 선택 되어있다.

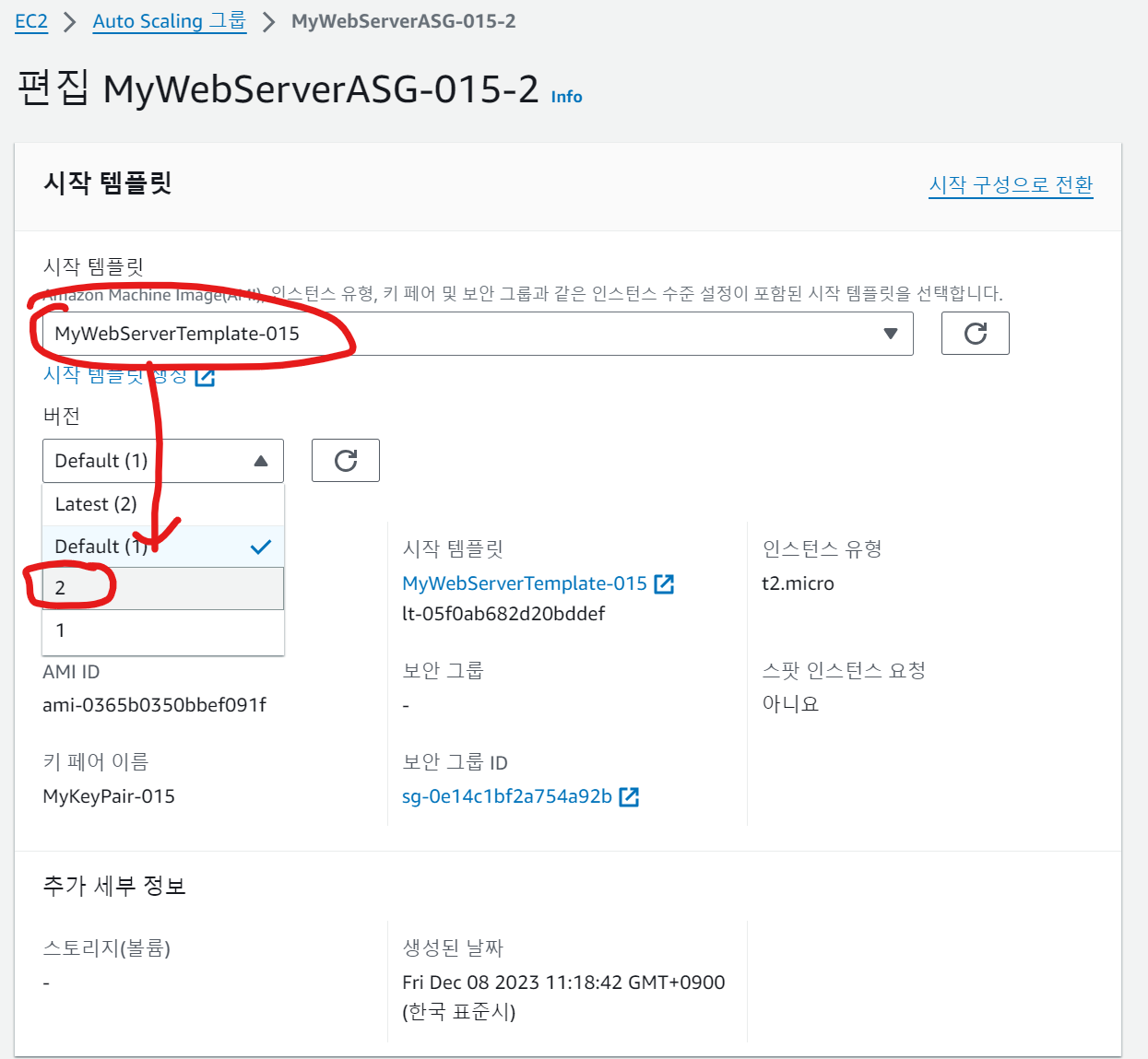

버전을 클릭해 2버전으로 변경 해 준다. - 업데이트
이제 다시 코드 배포를 한다면 EC2 인스턴스에 정책을 추가하지 않아도 된다.
애플리케이션을 삭제 후, AGS 그룹 크기 변경, 애플리케이션 재생성
배포 그룹 생성 시, 로드 밸런서 기능 활성화를 체크하지 않고 생성

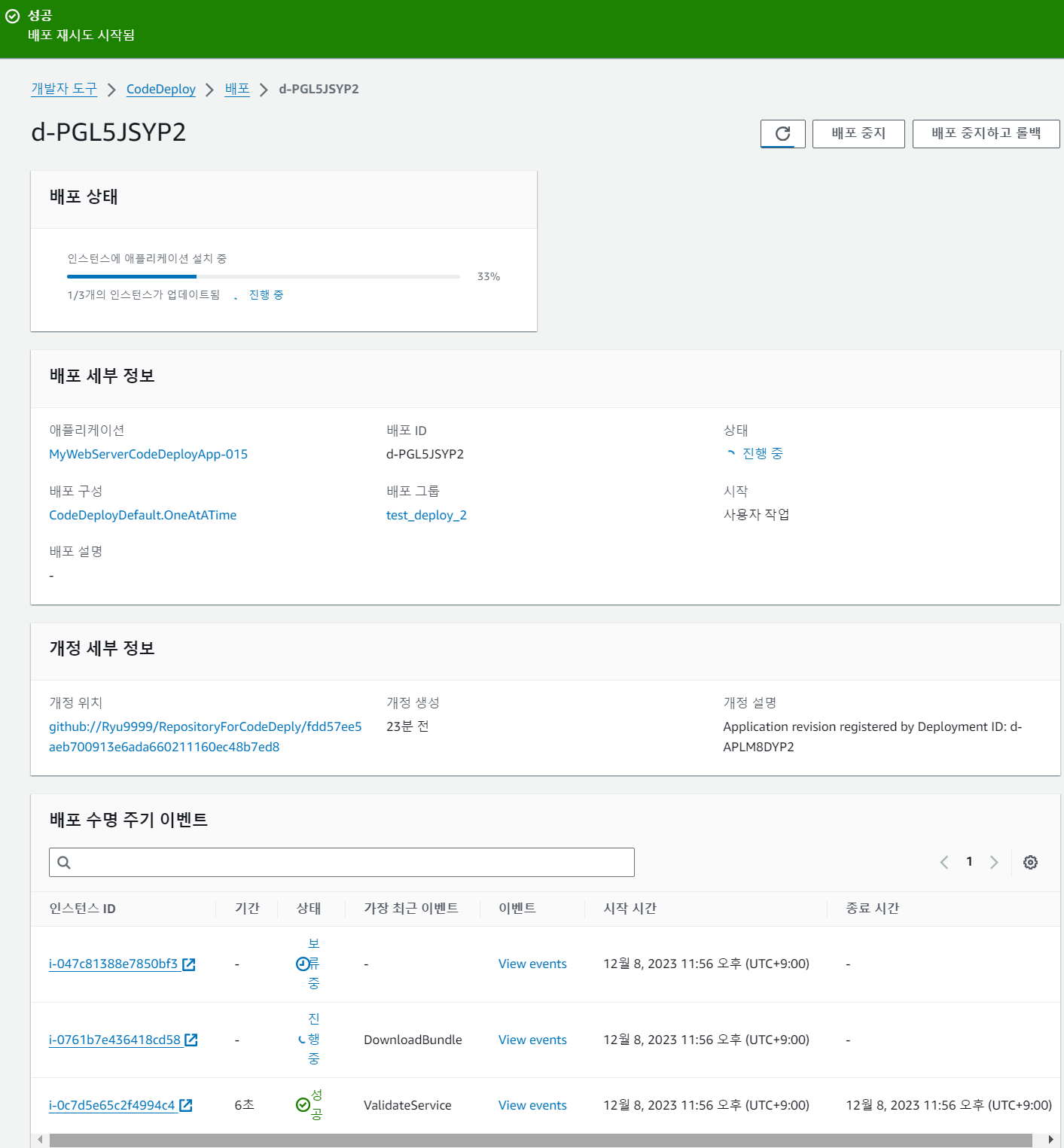

배포 실시한다.
배포 시, EC2 인스턴스 정책이 부여되어 있기 때문에 오류가 발생하지 않는다.
로드밸런서 DNS 접속

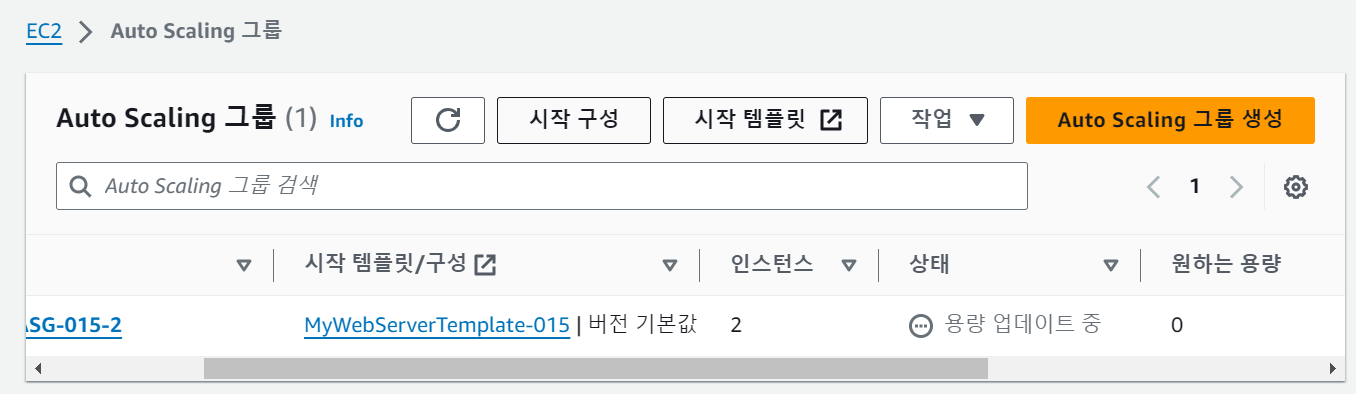

2. 배포 후 AGS 크기 변경 결과

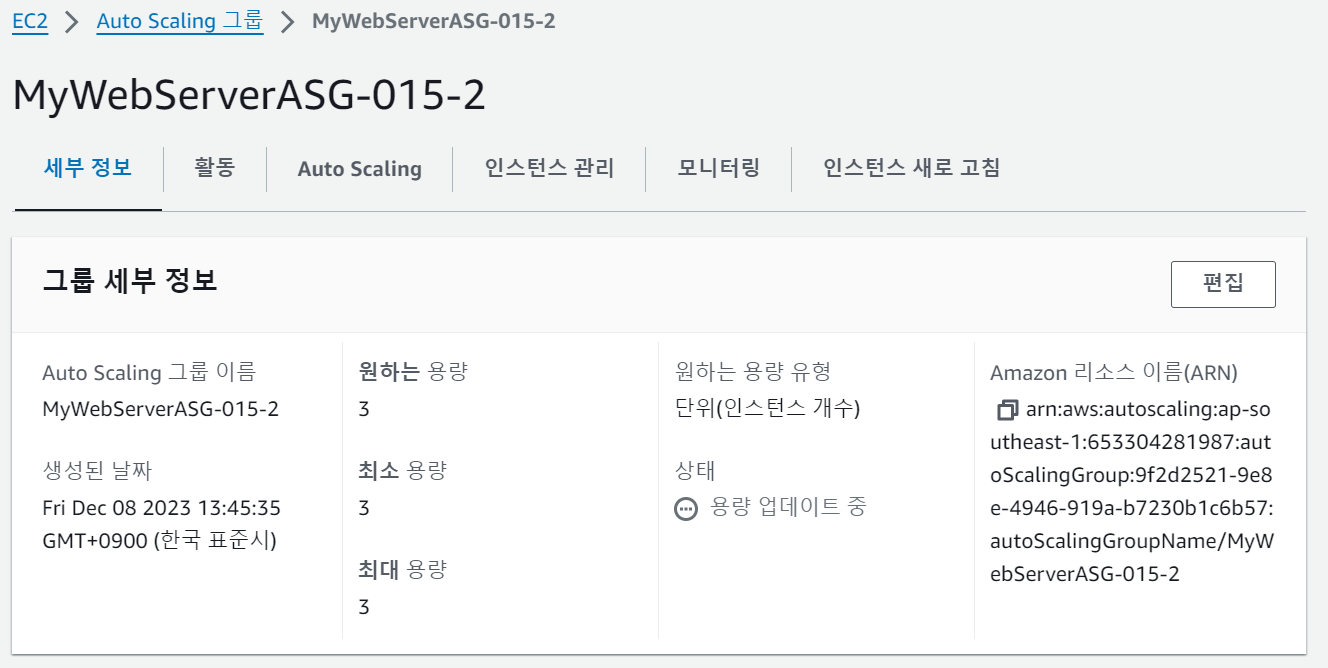

배포가 완료된 상태에서 AGS 크기를 변경해 기존 (2/2/2)에서 (3/3/3)으로 변경 하면 어떻게 될까?
=> 새로 추가된 인스턴스는 DeployCode에서 자동으로 배포 결과와 동일하게 내용이 변경된다.

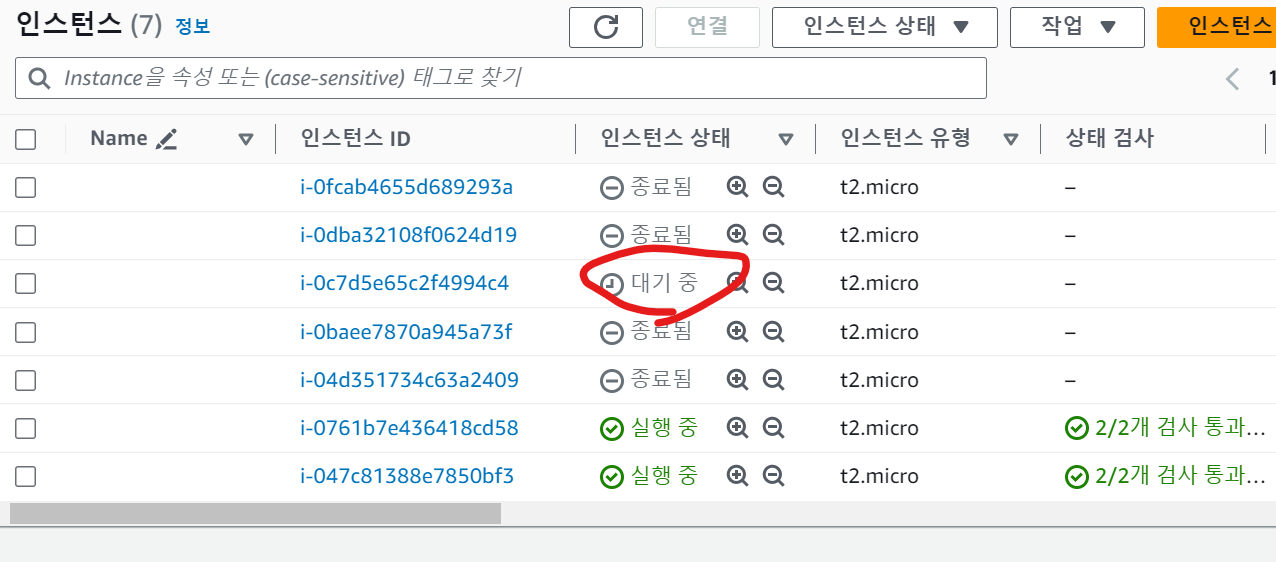

인스턴스 목록에 변경된 AGS 크기로 인해 인스턴스 하나가 실행된다.
해당 인스턴스 퍼블릭 IP 주소로 들어가 보자.

=> 배포 재시도를 하지 않아도, AGS 크기 변경된다.

리소스 정리

앱 삭제
AGS 크기 0/0/0 설정
ELB 삭제
TG 삭제
ASG 삭제
시작 버전 템플릿 버전 및 시작 템플릿 삭제
AMI 등록 취소
EC2 스냅샷 삭제
SG 삭제
VPC 삭제
IAM 정책, 역할 삭제
로그그룹 삭제 (Cloud Watch)
