🌸 하드 디스크 드라이브 인터페이스 규격
- ATA, SATA, EIDE
🌸 ATA
- 병렬 전송 방식이다.
- 하드디스크, CD-ROM 등 저장 장치의 표준 인터페이스이다.
🌸 SATA (Serial ATA)
- ATA를 직렬 전송 방식으로 변환한 드라이브 표준 인터페이스이다.
- 전원이 켜 있는 상태에서 교체가 가능하다. (핫 스와핑/핫 스왑/핫 플러깅)
- 접점이 7개이다.
- SATA3: 6 Gbps(600 MBps)
🌸 eSATA(external SATA)
- SATA를 외장형으로 만든 것이다.
- SATA와 다른 규격의 케이블을 사용한다.
- 핫 스와핑/핫 스왑/핫 플러깅 기능을 지원한다.
- 자체적으로 전원 공급이 되지 않아, 별도의 전원 공급 장치가 필요하다.
🌸 SCSI
- 하나의 컨트롤러가 최대 16개의 장치가 연결 가능하다.
- 각 장치는 서로 독립적으로 동작이 가능하다.
🌸 HPA, DCO
- BIOS를 통해 접근이 불가능하다.
- HPA와 DCO는 동일한 HDD 내에 존재할 수 있다.
- 특별한 ATA 명령을 통해 접근이 가능하다.
✔️ HPA
- ATA-4 표준에서 추가된 기능이다.
- HDD에 의해 미리 예약된 영역이다.
- OS 에서는 보이지 않는 영역이다.
- 일반 사용자에 의해 수정되지 않는다.
- 디스크 끝에 위치한다.
✔️ DCO
- ATA-6 부터 추가된 기능이다.
- HDD를 같은 섹터 개수를 가지는 고정된 크기의 HDD로 구성이 가능하다.
- 자신의 기능을 IDENTIFY_DEVICE 명령어 결과값에 추가하지 않아 존재하지 않는 것처럼 보이게 한다.
🌸 IEEE 1394
- Apple 사가 제창한 PC 및 디지털 오디오/비디오용 시리얼 버스 인터페이스 표준 규격이다.
- 플러그 앤 플레이, 핫 스와핑 기능을 지원한다.

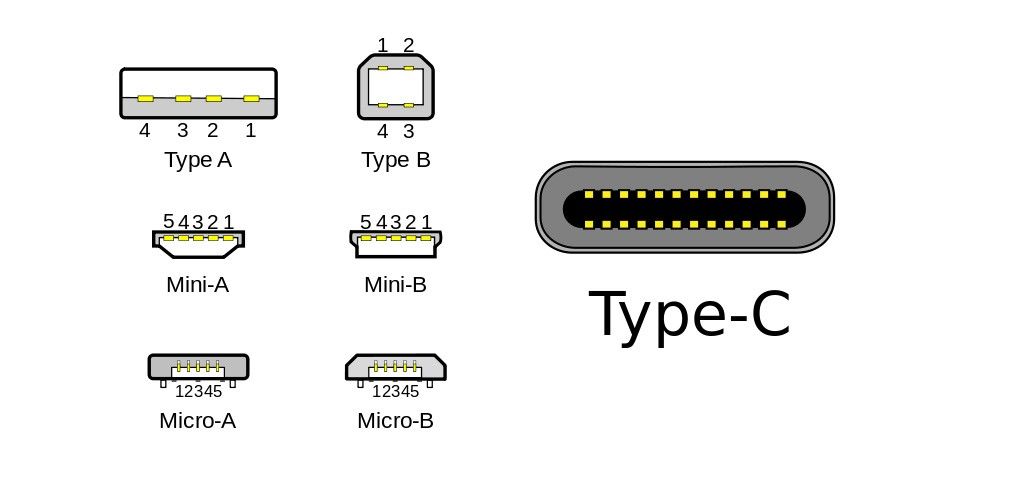

🌸 USB
| 핀 번호 | 설명 |
|---|---|
| 1 | +5V 전원 기능 |
| 3 | DATA+ 전원 기능 |
- 플러그앤 플래이를 지원한다. (일부 USB의 경우 SW 설치가 필요한 경우도 있다.)
- 핫 스와핑/핫 플러깅을 지원한다.
- 하나의 주 컨트롤러는 허브를 통해 127개까지 확장하여 사용할 수 있다.
- FAT, FAT32, NTFS, YAFFS 등 다양한 파일 시스템을 가질 수 있다.
메모리 내 칩셋
- SLC, MLC, TLC
- 읽기/쓰기 횟수: SLC > MLC > TLC
규격
| 규격 | 속도 |
|---|---|
| 1.0 | 1.5 Mbps |
| 1.1 | 12 Mbps |
| 3.0 (파랑색) | 5 Gbps |
✔️ Type - C
- 기존의 USB 3.0 이나 2.0 제품 및 다양한 디지털 장비들과 호환이 가능하다.
- 데이터 전송 능력: 10 Gbps
- 전력 송신 능력: 최대 100W
- 기존의 Type-A 에 비해 크기가 작으며, 앞뒤의 구분이 없어 연결이 쉽다.
🌸 플러그 앤 플레이, 핫 스와핑
| 기술 | 설명 |
|---|---|
| 플러그 앤 플레이 | 연결하면 별도의 설정 없이 작동하는 것이다. |
| 핫 스와핑/핫 스왑/핫 플러깅 | 컴퓨터의 전원이 켜진 상태에서 장치를 연결, 분리, 교환이 가능한 것이다. |
▪ 사진 출처: pcforalla.idg.se
