Decor View

Android에서 화면을 그리는 방법

1. XML에 정의된 Root Layout과 Child View들의 속성을 읽어서 실제로 View를 만듦 => inflate
   이 Inflate는 setContentView() 메서드를 통해 실행이 됨

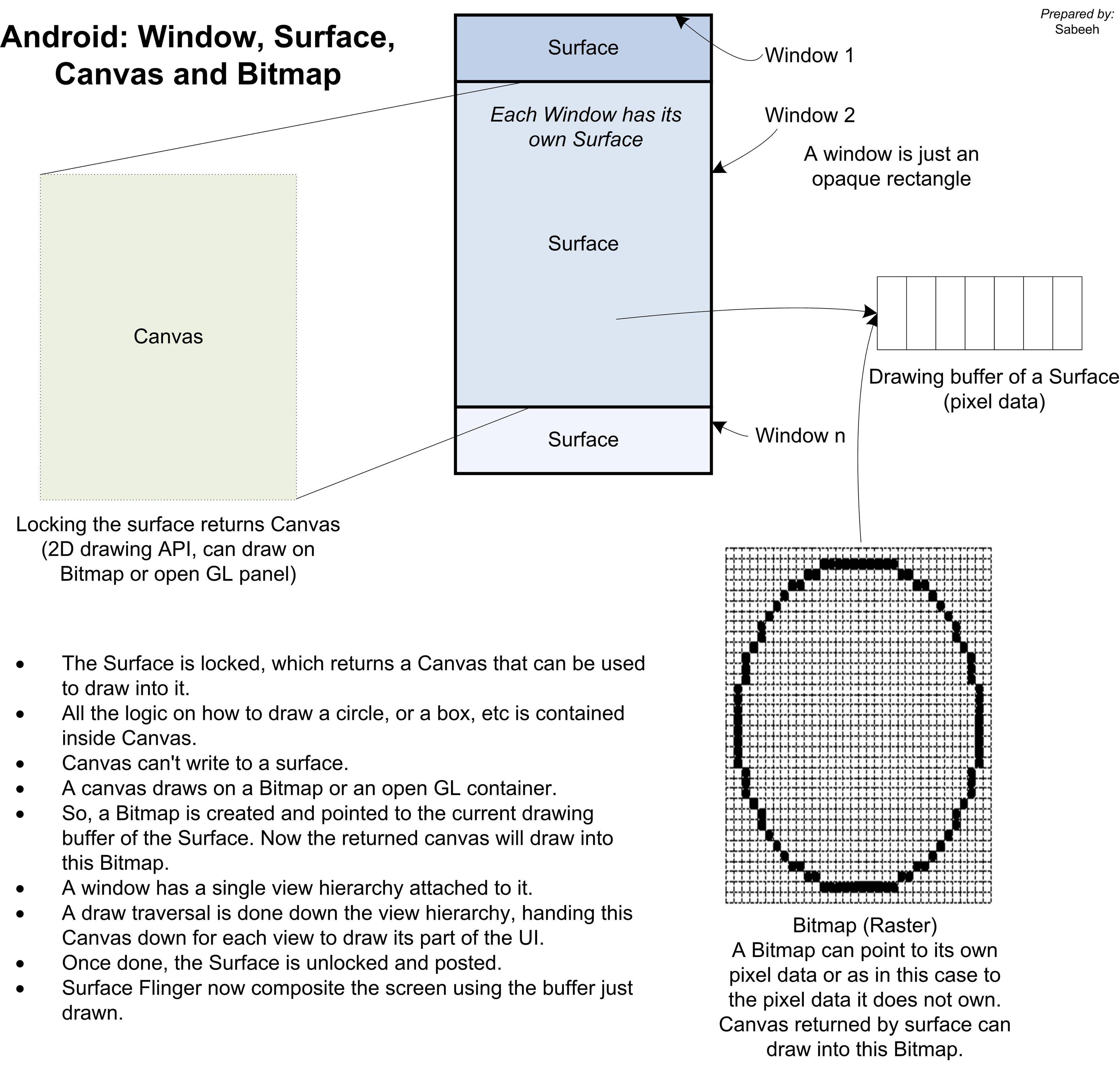

2. setContentView()를 통해 객체가 만들어지면 이 layout들은 Surface와 Window에 의해 사용자의 눈에 보이게 됨

Window마다 각각 Surface를 갖는데, 이 Surface에 view들을 Canvas에 그리는 방식

---

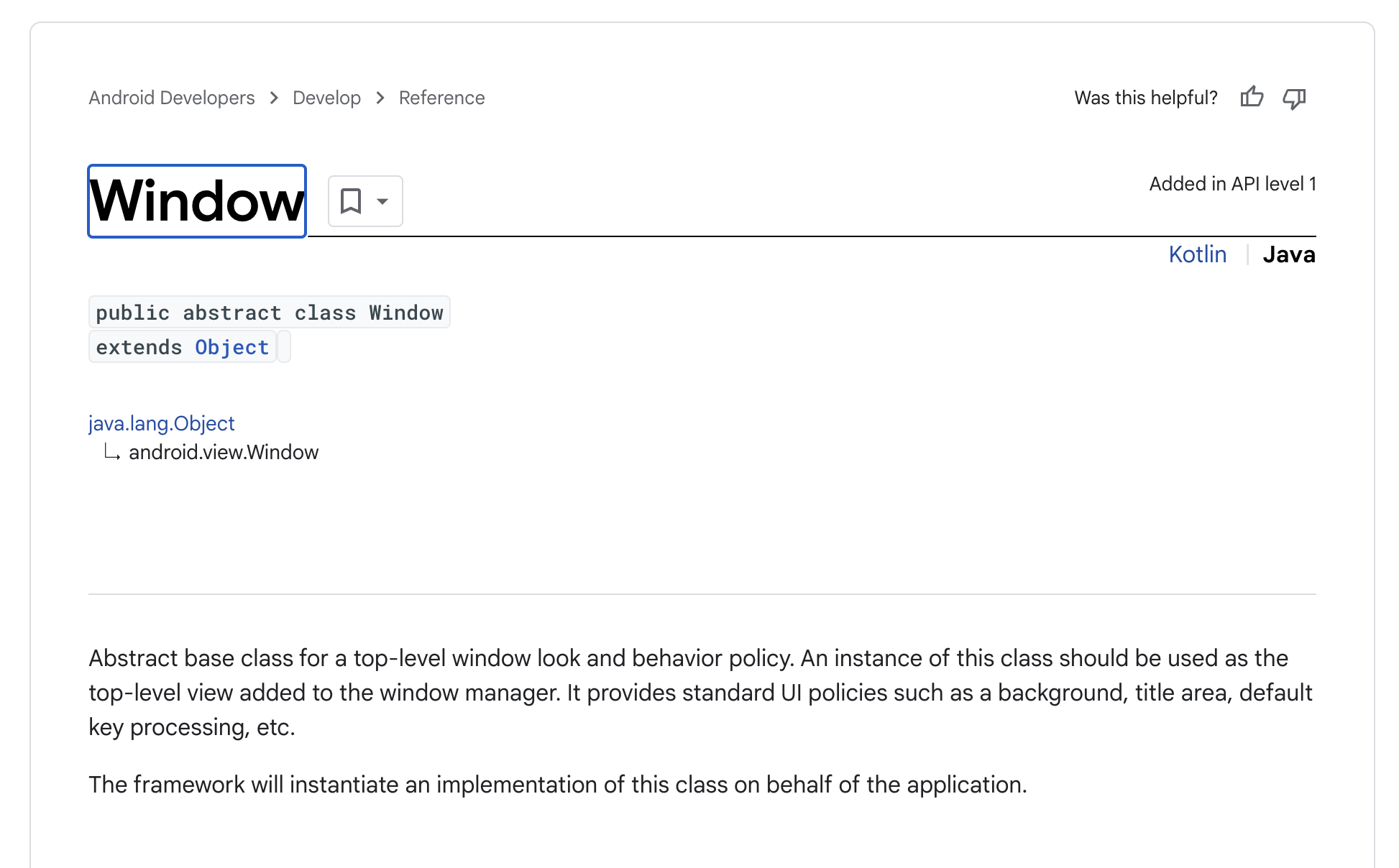

Window

• 최상위 계층 Window를 위한 추상기본 클래스
• 이 클래스의 instance는 window manager에게 추가되는 top-leve view로 사용되어야 함
• 백그라운드, 제목 영역, 기본 키 처리 등의 표준 UI 정책을 제공

• View는 UI를 구성하는 최소단위이고, Window는 UI를 구성하는 최대단위
• Android 전체 화면부터 Android UI를 보여줄 수 있는 대표적인 개체들인 Activity, Dialog, Toast 등은 모두 각자의 개별적인 Window를 가지고 있음

//setContentView()함수들
public abstract void setContentView (View view,
                ViewGroup.LayoutParams params)

public abstract void setContentView (View view)


public abstract void setContentView (int layoutResID)

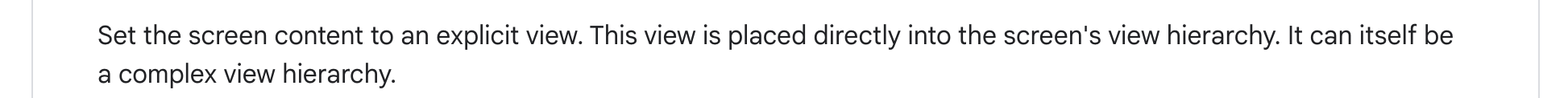

화면 내용을 명시적 view로 설정합니다. 이 view는 화면의 view 계층 구조에 직접 배치됩니다.

---

DecorView 란?

Activity 의 제일 상단 뷰 (root 뷰)로 윈도우의 배경을 유지하고 있음.

Activity 에서 setContentView로 화면을 연결할 때, 안드로이드는 Activity Window에 Activity 뷰를 add

---

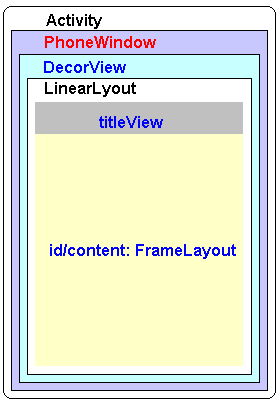

DecorView는 PhoneWindow의 inner 클래스이며 Activity에 대한 View 계층의 root container로, FrameLayout을 extend한 것.

• Window는 사실 Interface이며 구현 클래스인 PhoneWindow를 활용하여 View가 Window에 배치.
• 그리고 PhoneWindow는 Root View인 DecorView를 생성.
• 설정된 Window는 속성 값에 따라 DecorView에 기본으로 설정 될 layout resouce를 선정하고, 해당 layout 안에서 id 속성으로 android:id/content 값을 갖는 ViewGroup을 찾아서 해당 ViewGroup을 parent view로 설정.
• 그 parent view가 FrameLayout이고 이 안에 setContentView()에 설정한 XML이 배치

이 계층 구조는 "Decor"(즉, 윈도우 제목)를 모두 포함하며, 내용 보기도 포함.

DecorView에서 getWindow().setBackgroundDrawable(Drawable drawable)를 Activity에서 호출해서 window의 background를 변경 할 수 있음.

1. ActivityManagerService는 ActivityThread를 호출하여 액티비티 런치. ActivityThread.performLaunchActivity()에서 Activity인스턴스 생성하고 activity.attach() 호출

2. Activity는 attach()에서 PhoneWindow 객체 생성. 이 PhoneWindow는 액티비티내 뷰들의 root로서 DecorView 인스턴스 포함.
   mWindow = PolicyManager.makeNewWindow(this);

3. ActivityManagerService는 ActivityThread를 호출하여 액티비티를 resume시킴.
   WindowManager 인스턴스가 생성되고 decorView가 WindowManager에 추가됨.
   ActivityThread.handleResumeActivity()

4. WindowManager의 addView(decor)에서 ViewRoot 인스턴스를 생성하고 viewRoot.setView(decor) 호출

5. viewroot.setView(decor)에서 IWindowSession을 통해 WindowManagerService에 IWindow인스턴스를 추가
   IWindowSession.add(window)

---

Decor View는 언제 사용?

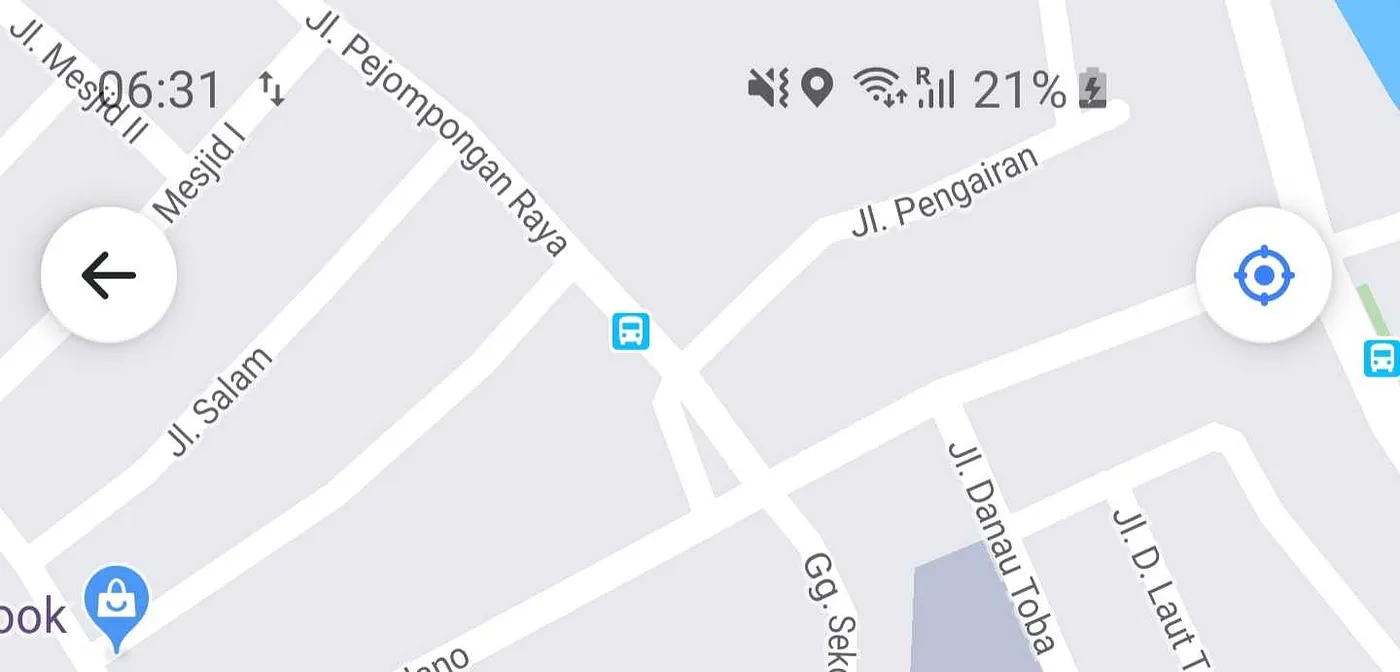

-> 상태 줄이 투명

activity.window.apply {
            clearFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS)
            addFlags(WindowManager.LayoutParams.FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS)
            decorView.systemUiVisibility = View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN
            statusBarColor = Color.TRANSPARENT
        }

• 먼저 FLAG_TRANSLUCENT_STATUS가 활성화 되어있다면, 반투명으로 나오기 때문에 이 flag를 제거
• system bar 의 배경을 우리의 window 가 책임을 지겠다고 system에게 알려주는 것이 FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS
• decorView에서 SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN으로 설정하고, statusBarColor를 투명으로 지정

---
