✏️현 상황
운영 DB를 GUI 기반 SQL 툴인 DBeaver를 이용하여 관리하려 하고있는 상황
현재 GCP 기반의 CloudSQL으로 DB를 운영중인데, CloudSQL이 내부망의 Private subnet에 위치했기 때문에, VPN을 통해 내부망에 접속하여 접근하려고 시도했다.

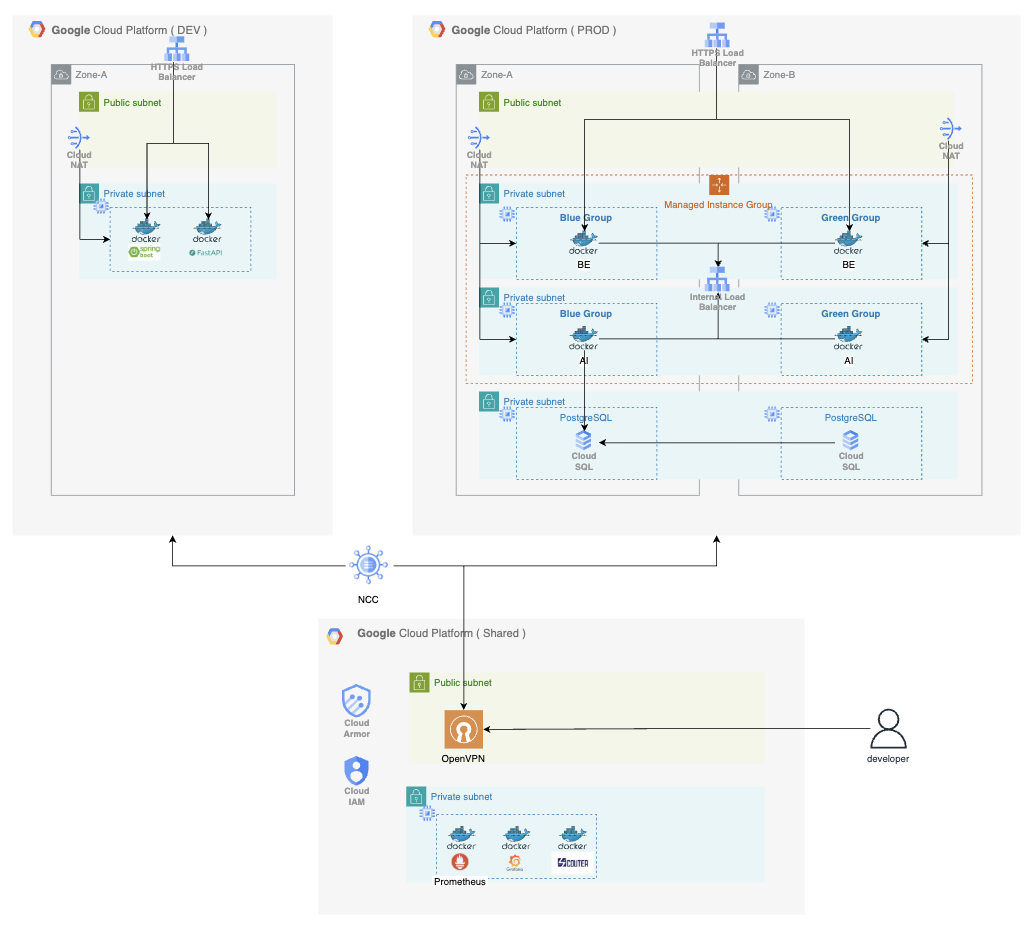

먼저 간단하게 인프라를 설명하자면 아래와 같다.
Shared VPC에 VPN이 위치하고 Prod VPC와 NCC(Network Connectivity Center)로 연결되어 VPN을 통해 내부망 접속이 가능하다.
하지만 Cloud SQL은 일반 VM과 달리, VPC 피어링이나 NCC를 통한 VPC 연결로는 접근할 수 없고, 인스턴스가 종속된 VPC(Prod) 안에서만 Private IP로 접근이 가능하다는 제약이 있었다.
그렇기에 VPN을 통해서 접근이 불가능한 상황에 직면했다.
🛠️해결
해결책으로 Cloud SQL Auth Proxy 를 사용하였다.
💡Cloud SQL Auth Proxy 란?
Cloud SQL 인스턴스에 대한 보안 연결을 단순화 하기 위해 GCP에서 제공하는 프록시 도구
직접 VPC 피어링을 구성하지 않고도 안전하게 DB에 접속할 수 있다.
Cloud SQL Auth Proxy는 Cloud SQL 내부 API와 직접 통신하므로, 프록시가 위치한 곳이 GCP 내에 있고, 권한이 있으면 내부망처럼 접속이 가능하다.
🔍 문제
하지만 여전히 private ip만 할당했을 시, 여전히 Prod VPC에서만 접근이 가능하고, VPN이 위치한 Shared VPC에서는 접근할 수 없는 문제가 발생했다.
그렇다고 Cloud SQL에 Public ip를 부여하자니, Cloud SQL을 내부망에 둔 의미가 없어지니 고민이 들었다.

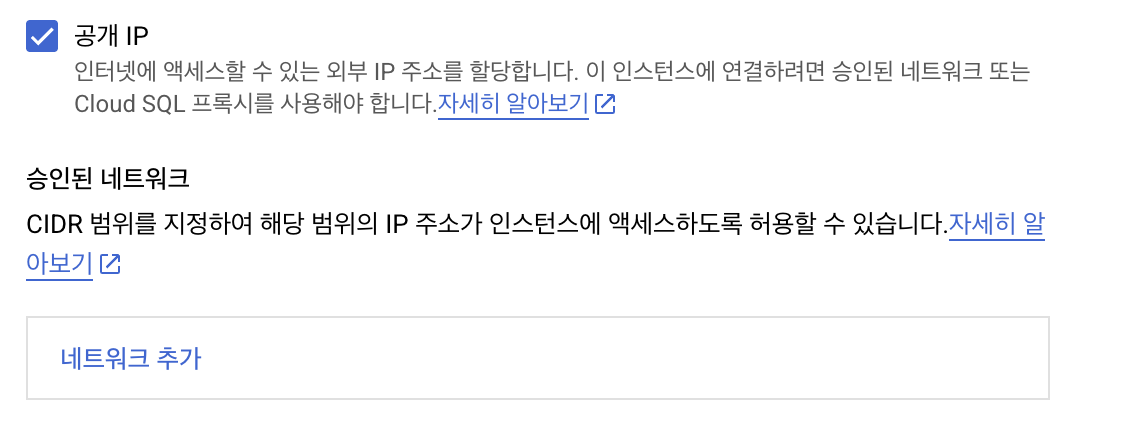

하지만 Public ip를 할당하고, 승인된 네트워크 항목을 비워두게 되면, GCP 내부 API 인 Cloud SQL Auth Proxy만 접근이 가능하게 된다.
또한, 접근하는 openVPN VM에서의 포트 방화벽도 vpn의 네트워크 대역으로 제한해두어, vpn을 통해서만 접속이 가능하게 만들어, 사실상 프라이빗 ip와 동일하게 작동하도록 하였다.
☁️ Cloud SQL 접근 요청 흐름
- VPN 을 작동시킨 후 Cloud SQL 접속 요청
- Client 의 요청이 VPN VM 을 거쳐서 내부 요청으로 전환
- OpenVPN VM 에서 CloudSQL Auth Proxy를 통해 CloudSQL 연결
🤔 의문점
처음에는 Openvpn 서버의 방화벽이 vpn의 네트워크 대역인지 판단하여 걸러주니까, 내부망의 vpn 서버에서 발급한 키를 사용하지 않더라도 vpn대역대와 동일한 vpn만 키면 public ip로 접속이 가능한거 아닌가? 하는 의문이 생겼다.
ex) 172.xx.xx.xx 대역대(vpn) 허용, 외부인이 같은 대역대 설정으로 vpn을 작동하여 172.xx.xx.xx 대역으로 접근
하지만 Cloud SQL Auth Proxy는 요청이 GCP 네트워크 내부에서 실행되었는지 확인하고, 내부망으로 부터 들어온 요청이 아니면 필터링하기에 내부망의 VPN 키로 접속해야 DB 접근 요청이 가능하다.
예시로 현재는 내부망에 위치한 OpenVPN VM을 통해서 Cloud SQL Auth Proxy로 요청을 보내기 때문에, Cloud SQL Auth Proxy는 신뢰하는 내부망인 OpenVPN VM을 거쳐서 오는것을 확인하고 연결을 허용한다.
하지만 대역대만 동일한 외부의 VPN 서버를 거쳐서 오는 경우, 인프라 레벨에서 요청 경로를 식별하여 외부로 감지된다면 연결을 차단한다.
✅ 결론
-
Cloud SQL은 Private IP 접근 시, 같은 VPC 내에서만 허용된다는 제약이 있다.
-
Cloud SQL Auth Proxy를 활용하면, GCP 내부의 다른 VM에서도 보안 연결을 통해 접근 가능하다.
-
단순한 IP 대역이나 VPN 설정만으로는 Cloud SQL에 접근할 수 없으며, 반드시 GCP 내부 리소스 + 인증된 서비스 계정 기반 프록시 요청이어야만 접근이 가능하다.
