📌프로젝트 주제 선정 과정

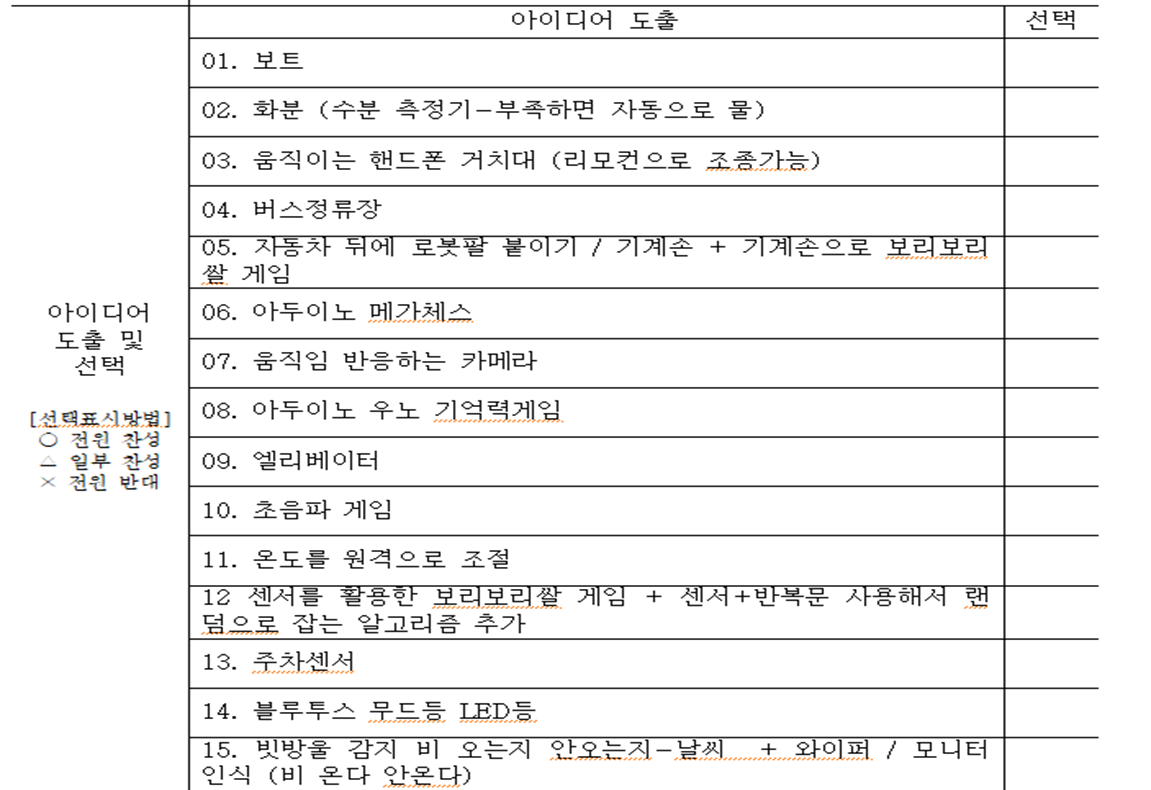

브레인스토밍

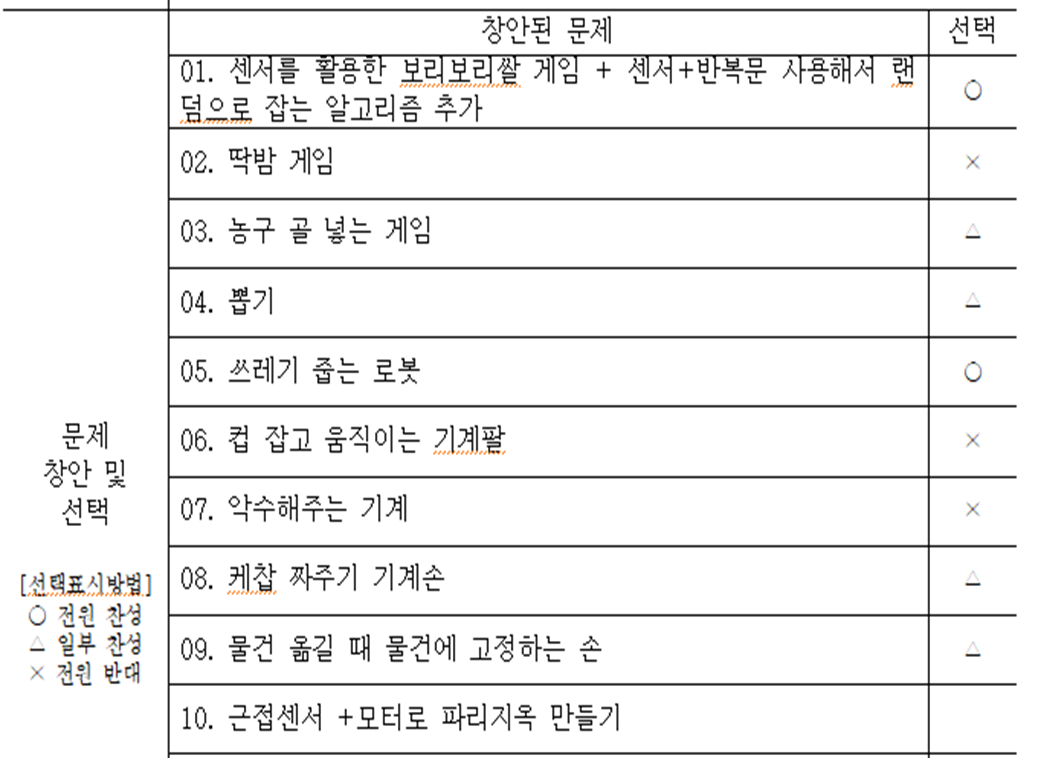

아이디어와 문제 결합

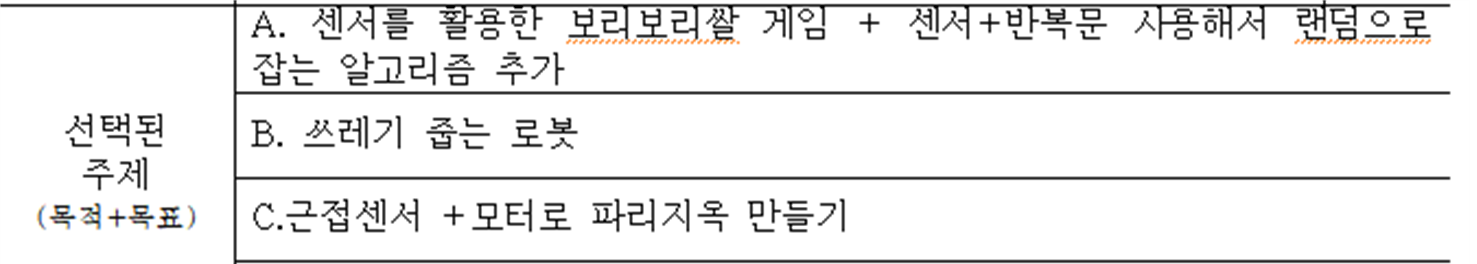

선택된 주제

최종 선택 주제

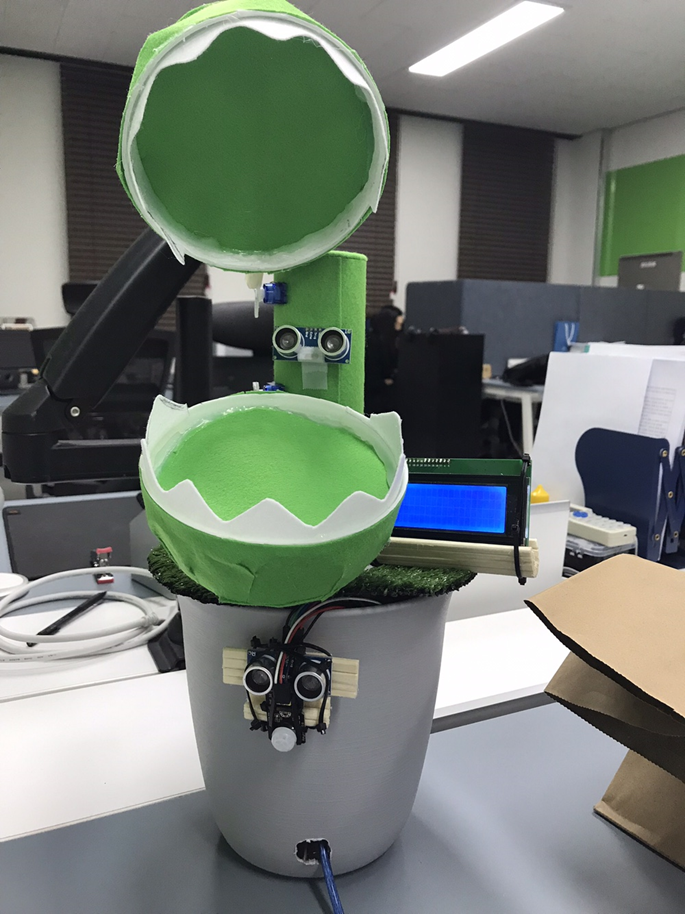

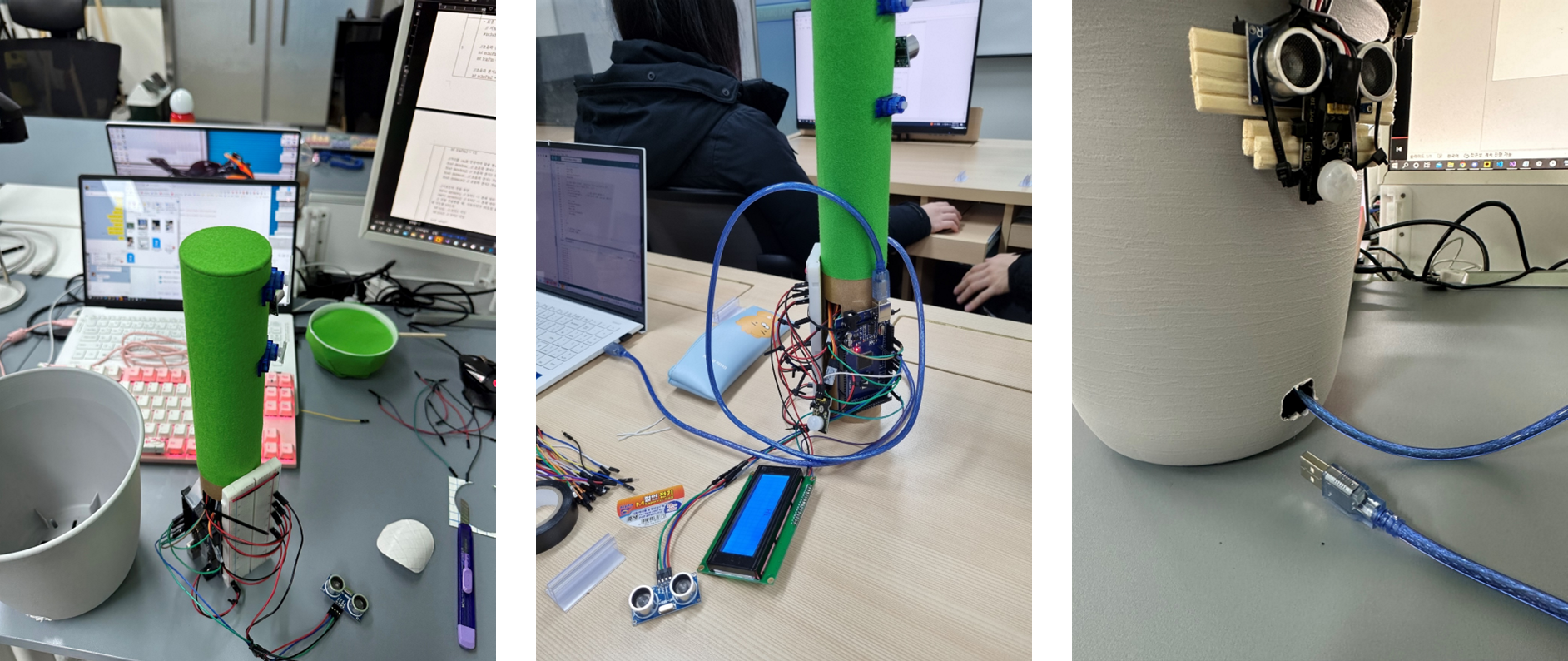

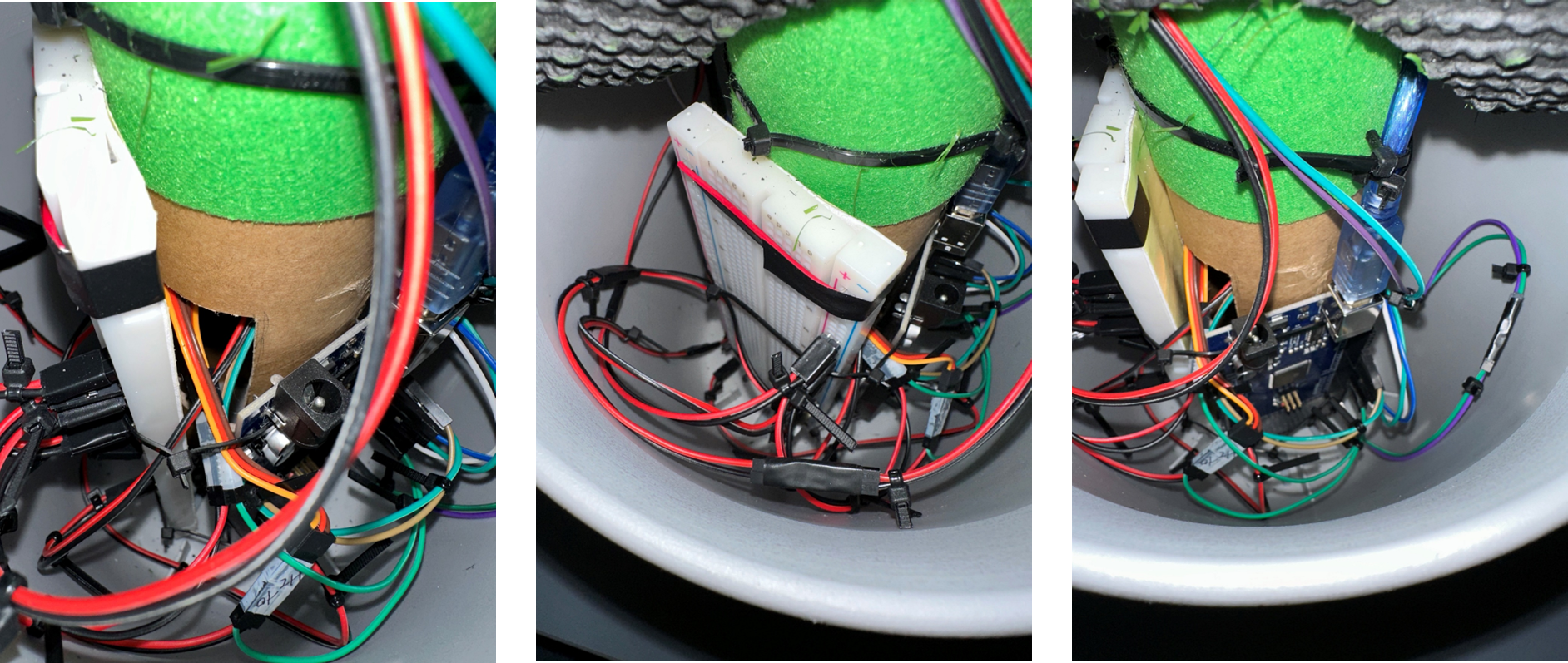

➡️ 근접센서 +모터로 파리지옥 만들기

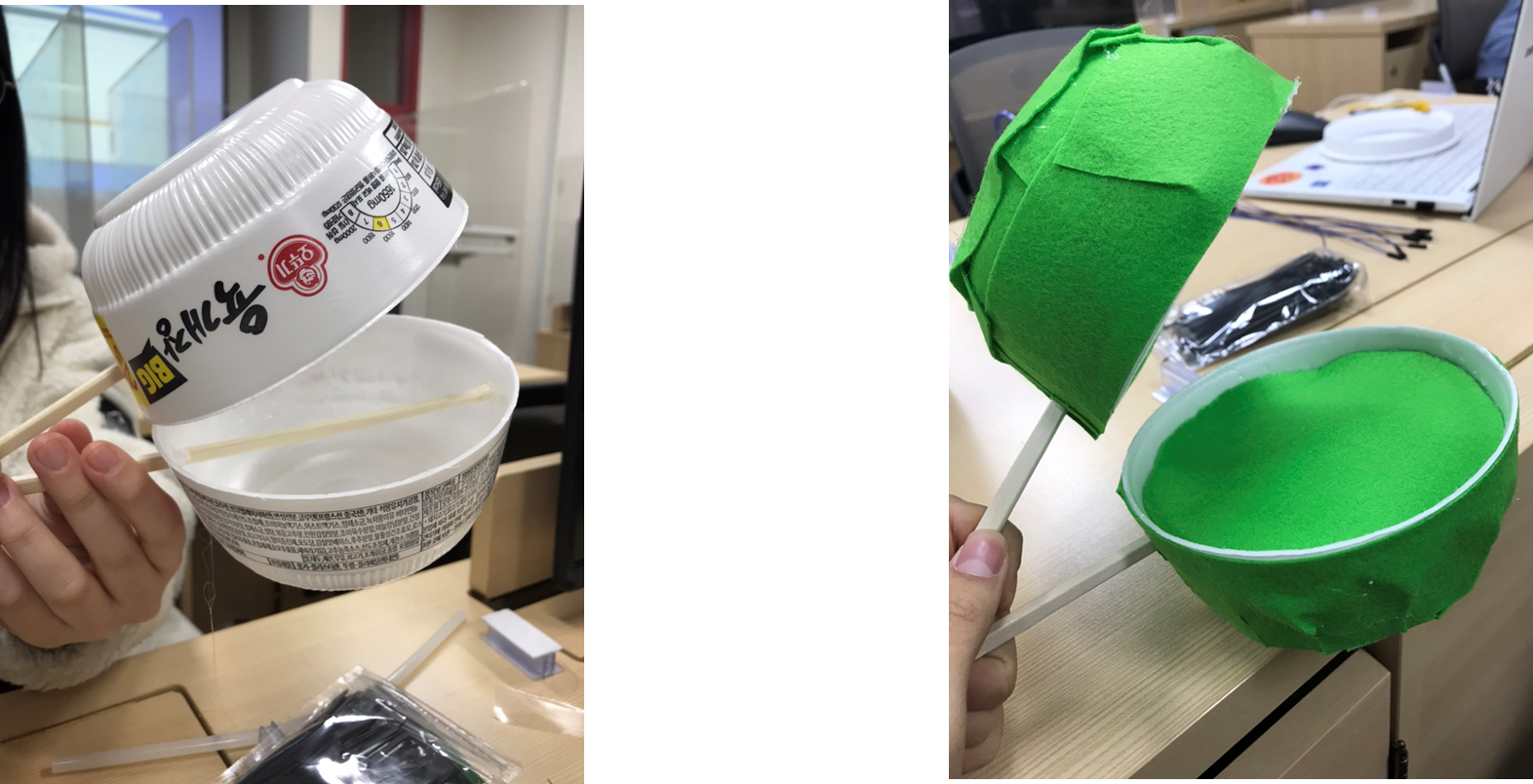

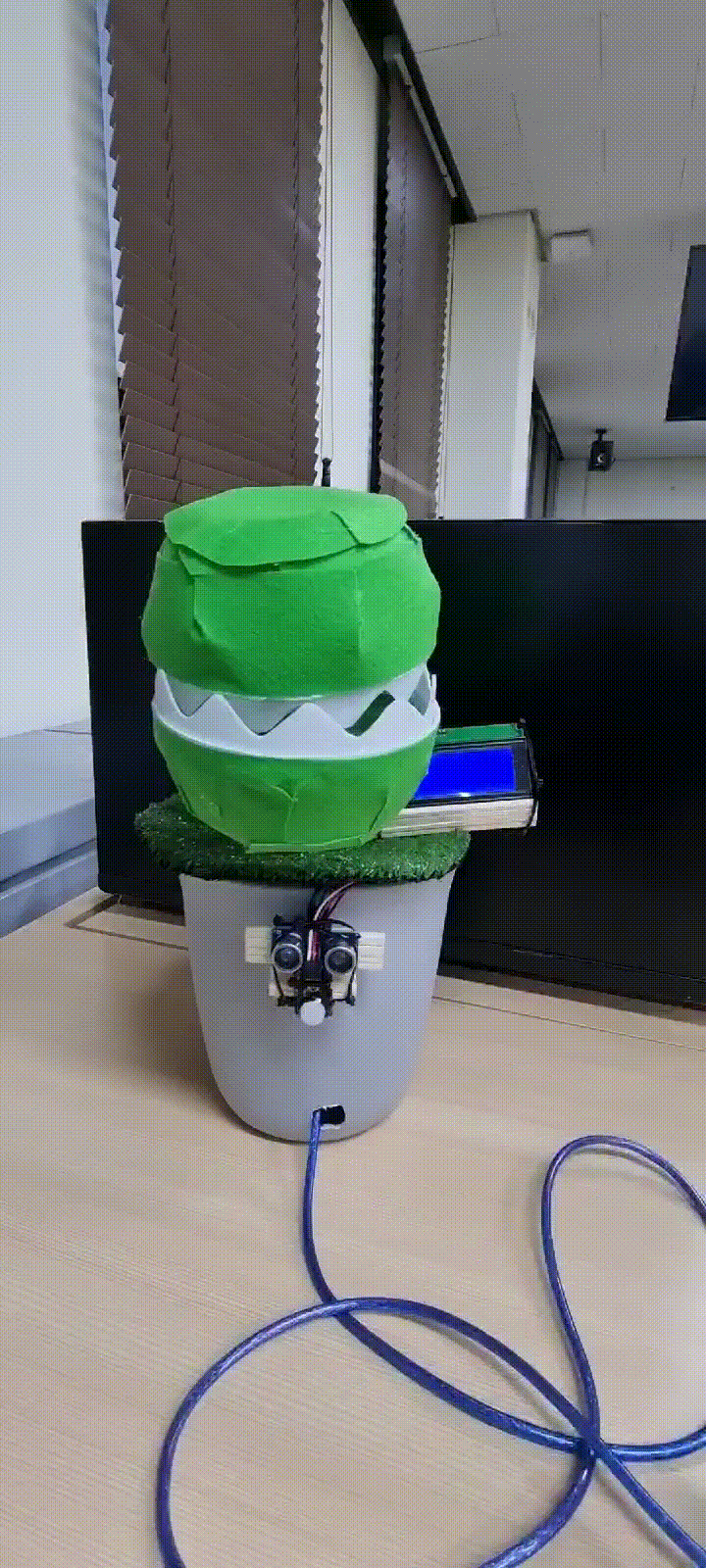

📌파리지옥 동작 설명

전원 공급

인체감지 센서(PIR) 초기값은 LOW로 기본 설정

가정1

인체감지 센서에 움직임 감지

초음파 센서 측정 시작

하단에 위치한 초음파 센서에 거리가 5cm이하로 감지

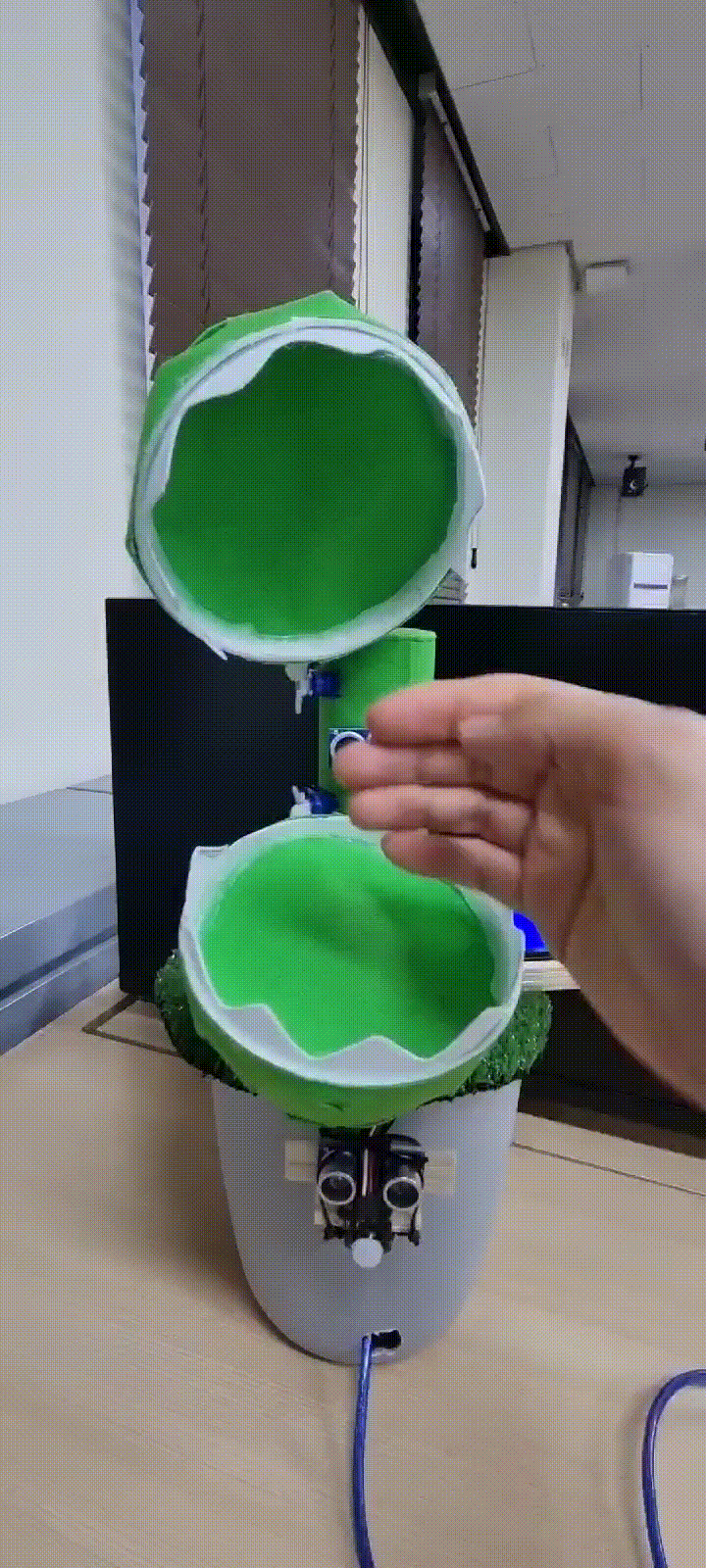

입 열기 + LCD에 hi출력

가정2

인체감지 센서에 움직임 감지

초음파 센서 움직임 감지 시작

입안에 위치한 초음파 센서에 거리가 5cm이하로 감지

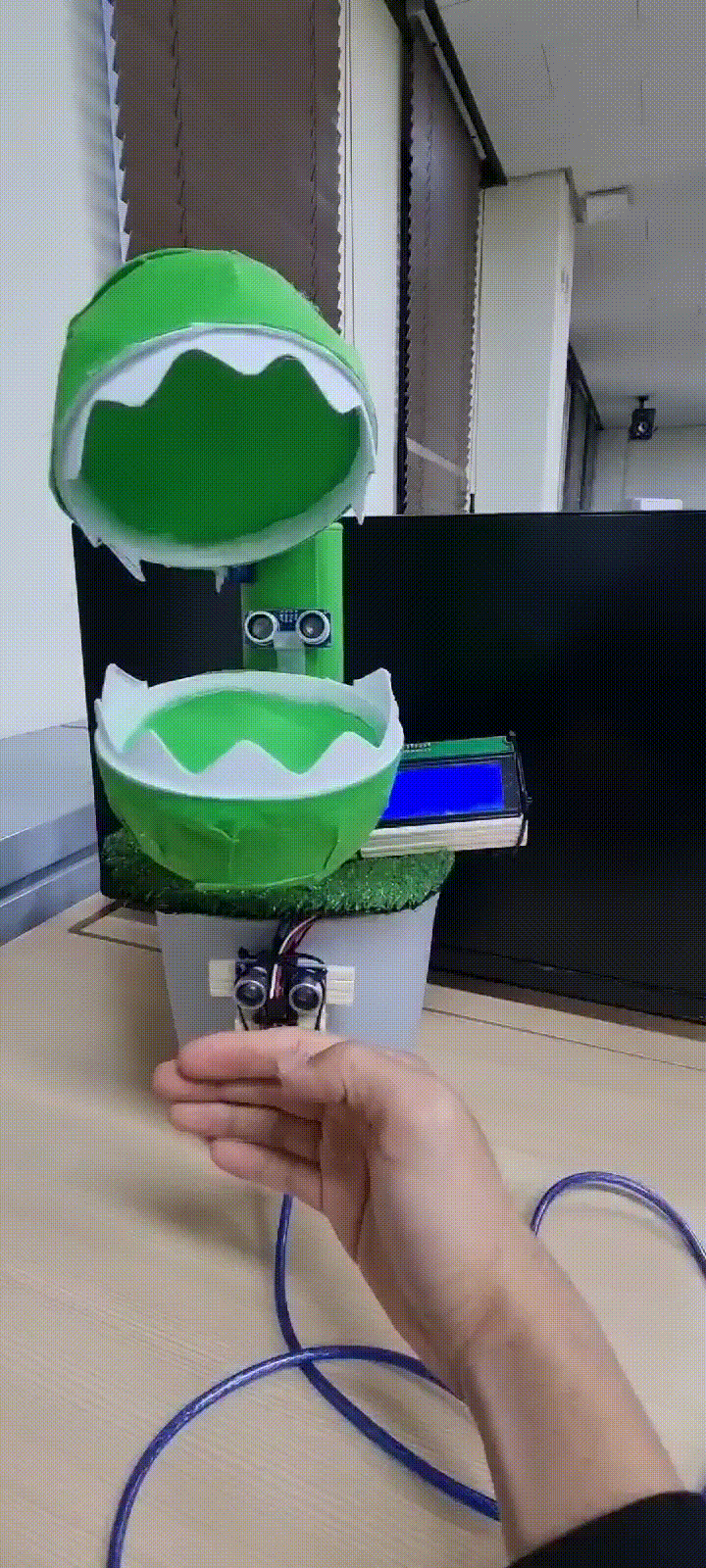

입 닫기 + LCD에 이모티콘 + yum-yum 출력

인체감지 센서에 움직임이 감지X

초음파 센서 측정 중지

📌프로젝트에 사용한 센서

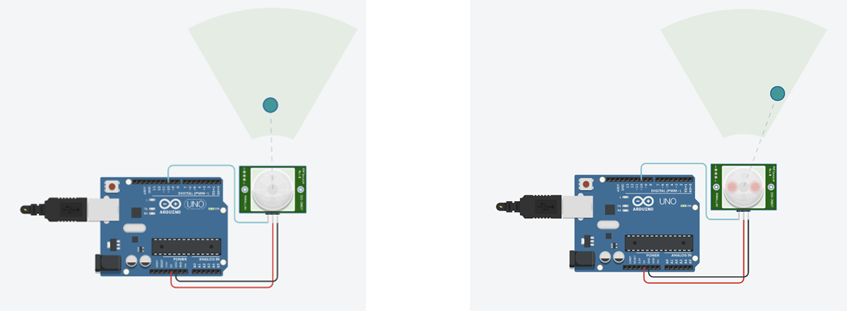

인체감지센서(PIR)

역할 : 물체 or 사람의 움직임을 감지 -> 감지 시 초음파센서 측정 시작

문제 : 기존 PIR을 사용하지 않았을 경우 초음파센서가 계속해서 측정  전력 낭비 발생

해결방안 : PIR센서를 통해 움직임을 감지할 경우에만 초음파센서 측정을 시작하도록 설계  불필 요한 전력 낭비 해결

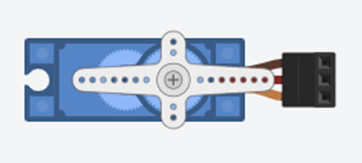

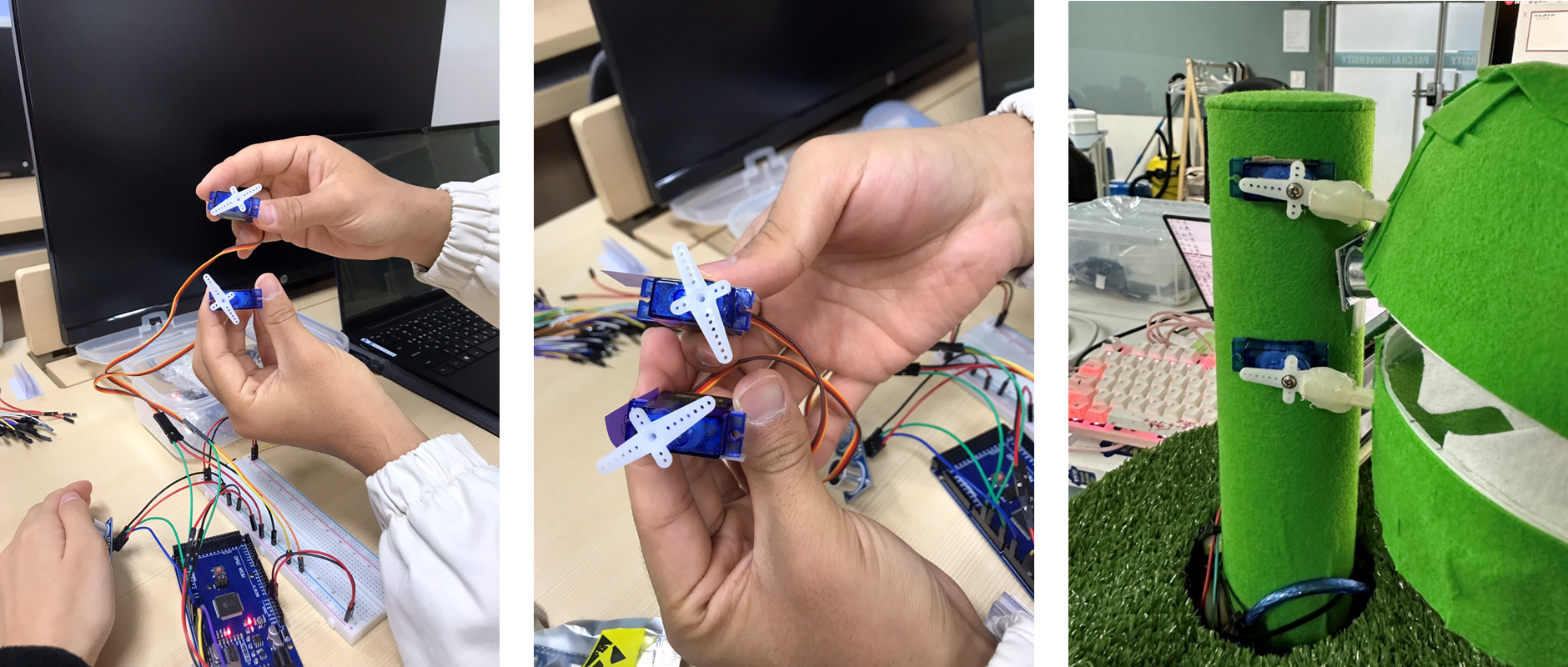

서보모터

서보모터(입을 닫을때)

역할 : 파리지옥 입안에 있는 초음파 센서로 부터 신호를 전달  입을 닫는다.

(상단 모터 : 120°)

(하단 모터 : 60°)

서보모터(입을 열때)
- 역할 : 파리지옥 줄기 하단에 있는 초음파 센서로 부터 신호 전달  입을 연다.
- (상단 모터 : 180°)
- (하단 모터 : 15°)

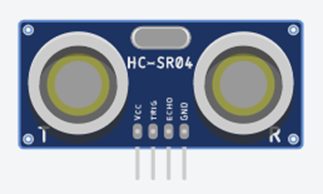

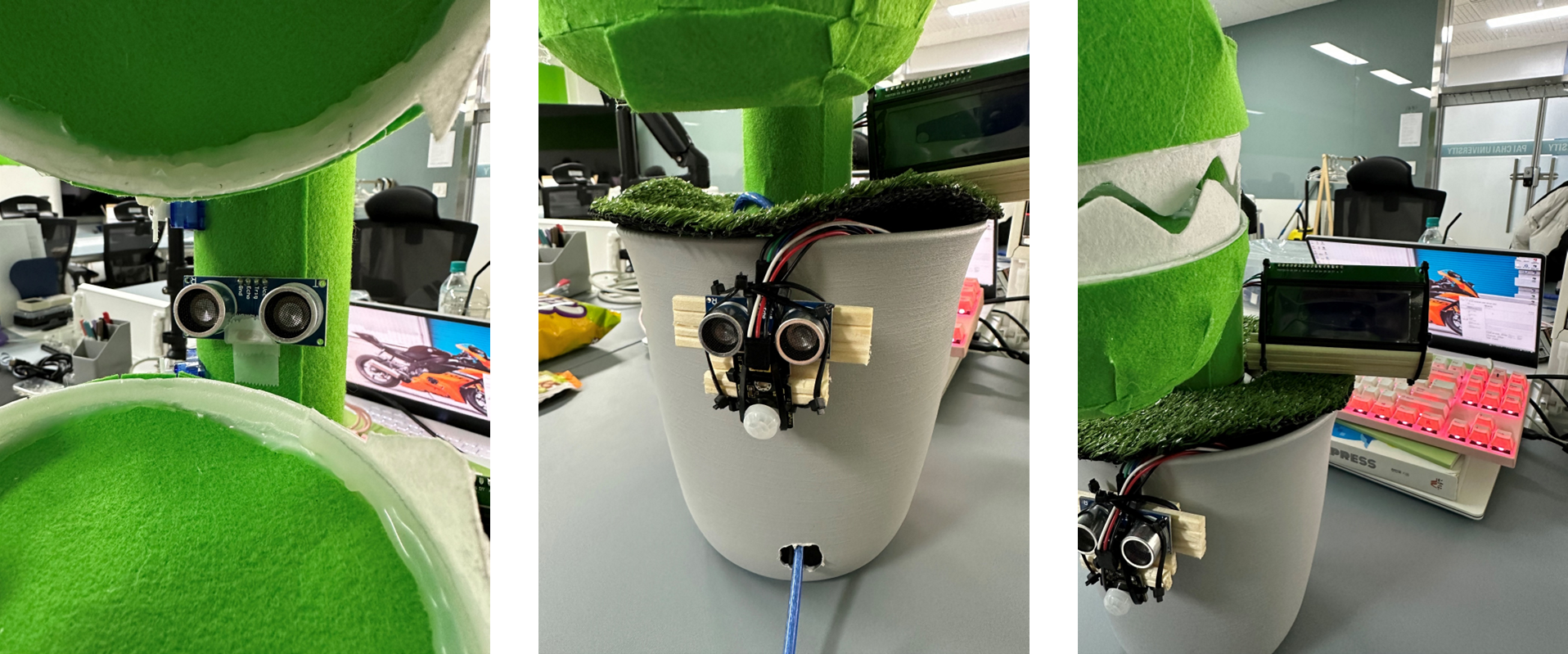

초음파센서

초음파센서1

위치 : 파리지옥 입안

역할 : 초음파센서를 통해 거리를 측정하여 물체가 5cm 이내에 측정이 되면 서보모터에 신호를 보 내 입을 닫는다.

초음파센서2
- 위치 : 줄기 하단
- 역할 : 초음파센서를 통해 거리를 측정하여 물체가 5cm 이내에 측정이 되면 서보모터에 신호를 보내 열도록 한다.

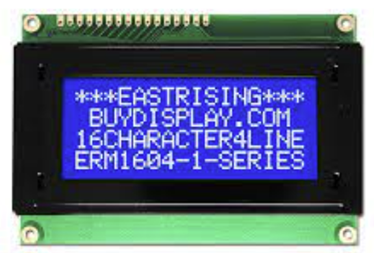

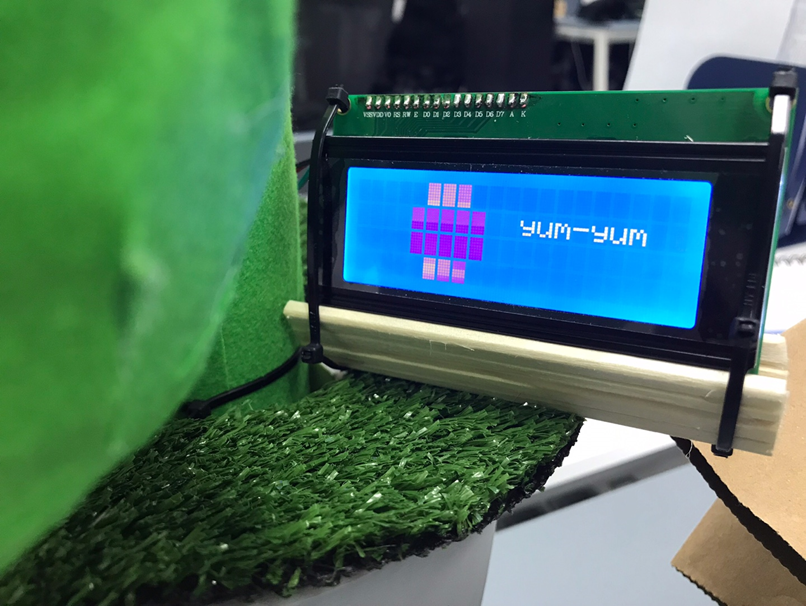

LCD모니터(16*4)

역할 : 입을 열고 닫을때 LCD창에 상태를 나타냄

동작

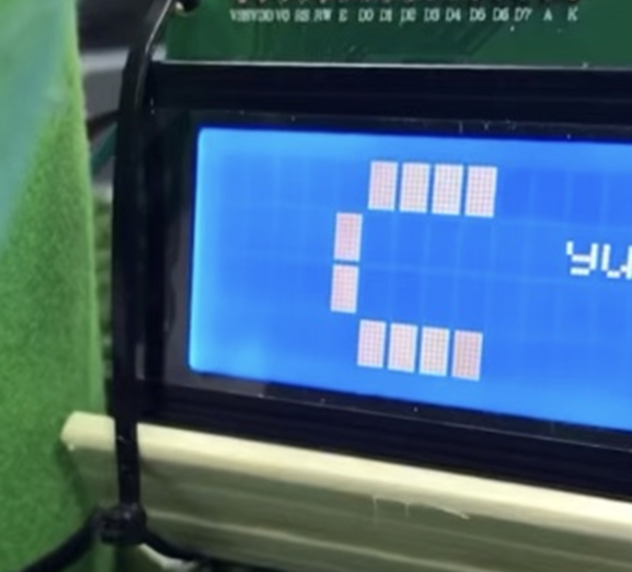

초음파 센서로 부터 신호 전달  입 닫기 LCD창에 yum-yum + 이모티콘 출력

초음파 센서로 부터 신호 전달  입 열기 LCD창에 hi 출력

📌서보 모터 설정

서보 모터 설정
// 서보 모터 변수
Servo myservo; // 모터1 -> 본체 머리 윗부분에 부착
Servo myservo2; // 모터2 -> 본체 머리 아랫부분에 부착
int pos;  // 모터1 각도 변수
int pos2; // 모터2 각도 변수

📌PIR 센서 설정

PIR 센서 설정
// 사람의 움직임 감지를 위한 pir센서 변수
int inputPin = 5;   // 센서 신호 핀 설정
int pirState = LOW; // 초기 상태-움직임이 없음을 가정
int val = 0;        // 센서 신호 판별을 위한 변수

void setup()
{
  // 거리 감지를 위해 초음파센서의 trig 출력
  pinMode(trigPin, OUTPUT);  // 하단 초음파센서1
  pinMode(trigPin2, OUTPUT); // 상단 초음파센서2
  // echo 입력
  pinMode(echoPin, INPUT);   // 하단 초음파센서1
  pinMode(echoPin2, INPUT);  // 상단 초음파센서2
  // 모터 핀 연결
  myservo.attach(2);  // 입 윗부분 모터1을 2번 핀에 연결
  myservo2.attach(3); // 입 아랫부분 모터2를 3번 핀에 연결
  // 모터1, 모터2의 시작 각도 설정
  myservo.write(160);
  myservo2.write(45);
   pinMode(inputPin, INPUT); // pir센서의 input 설정  lcd.init();       // I2C LCD 초기화
  lcd.backlight();  // LCD 백라이트 켜기
}

void setup()
{
  // 거리 감지를 위해 초음파센서의 trig 출력
  pinMode(trigPin, OUTPUT);  // 하단 초음파센서1
  pinMode(trigPin2, OUTPUT); // 상단 초음파센서2
  // echo 입력
  pinMode(echoPin, INPUT);   // 하단 초음파센서1
  pinMode(echoPin2, INPUT);  // 상단 초음파센서2
  // 모터 핀 연결
  myservo.attach(2);  // 입 윗부분 모터1을 2번 핀에 연결
  myservo2.attach(3); // 입 아랫부분 모터2를 3번 핀에 연결
  // 모터1, 모터2의 시작 각도 설정
  myservo.write(160);
  myservo2.write(45);
   pinMode(inputPin, INPUT); // pir센서의 input 설정  lcd.init();       // I2C LCD 초기화
  lcd.backlight();  // LCD 백라이트 켜기
}

void loop()
{
  // pir 센서가 사람의 움직임을 감지하기 위함
  val = digitalRead(inputPin); // 센서 신호값을 읽어와서 val 변수에 저장
  // pir센서에 움직임이 감지되면 초음파센서가 작동
  if (val == HIGH) // 센서 신호 값이 HIGH면 – 움직임이 감지되었을 경우
  {
    if (pirState == LOW) // 센서 초기상태면 – 움직임이 없는 상태
    { ... ① // 파리지옥의 동작 수행
    }
  }
  else // 센서 신호값이 LOW면 - 움직임이 없을 경우
  { ... ② // 아무 동작도 수행하지 않음
  }
}

  if (val == HIGH) // 움직임이 감지되었을 경우
  {
    if (pirState == LOW) // 상태가 센서 초기상태면
    {... ①
      // 초음파센서의 trig를 출력하여 물체와의 거리 감지하기
      digitalWrite(trigPin, LOW);
      delay(2);
      digitalWrite(trigPin, HIGH);
      delay(10);
      digitalWrite(trigPin, LOW);
      // 하단 초음파센서1 거리 측정
      duration = pulseIn(echoPin, HIGH); // 초음파 보낸 시간 저장

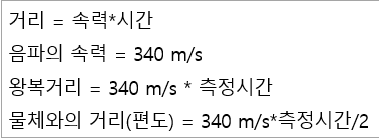

      distance = ((float)(340 * duration) / 10000) / 2;
      digitalWrite(trigPin, LOW);
      delay(2);
      digitalWrite(trigPin2, HIGH);
      delay(10);
      digitalWrite(trigPin2, LOW);
      // 상단 초음파 센서2 거리측정
      duration2 = pulseIn(echoPin2, HIGH);
      distance2 = ((float)(340 * duration2) / 10000) / 2;

📌LCD 모니터 설정

LCD 모니터 설정1
LiquidCrystal_I2C lcd(0x27, 20, 4); // lcd 주소 설정
// lcd 한 칸의 픽셀 on/off 설정 -> 1:on, 0:off
byte customChar[] = {
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111
}; // 모두 1로 설정 -> lcd 한 칸을 키면 한 칸 전체 on

LCD 모니터 설정2
// lcd 화면에 파리지옥이 입 열고 있는 모습 출력하는 함수
void OpenMouse()
{
  lcd.createChar(1, customChar); // 픽셀on/off 설정을 1로 지정
  for (int i = 5;i < 9;i++)
    {
      lcd.setCursor(i,0); // i행 0열
      lcd.write(1);	    // 픽셀 모두 켜기
      lcd.setCursor(i,3); // i행 3열
      lcd.write(1);       // 픽셀 모두 켜기
    }
    lcd.setCursor(4,1);   // 4행 1열
    lcd.write(1); 	    // 픽셀 모두 켜기
    lcd.setCursor(4,2);   // 4행 1열
    lcd.write(1);         // 픽셀 모두 켜기
}

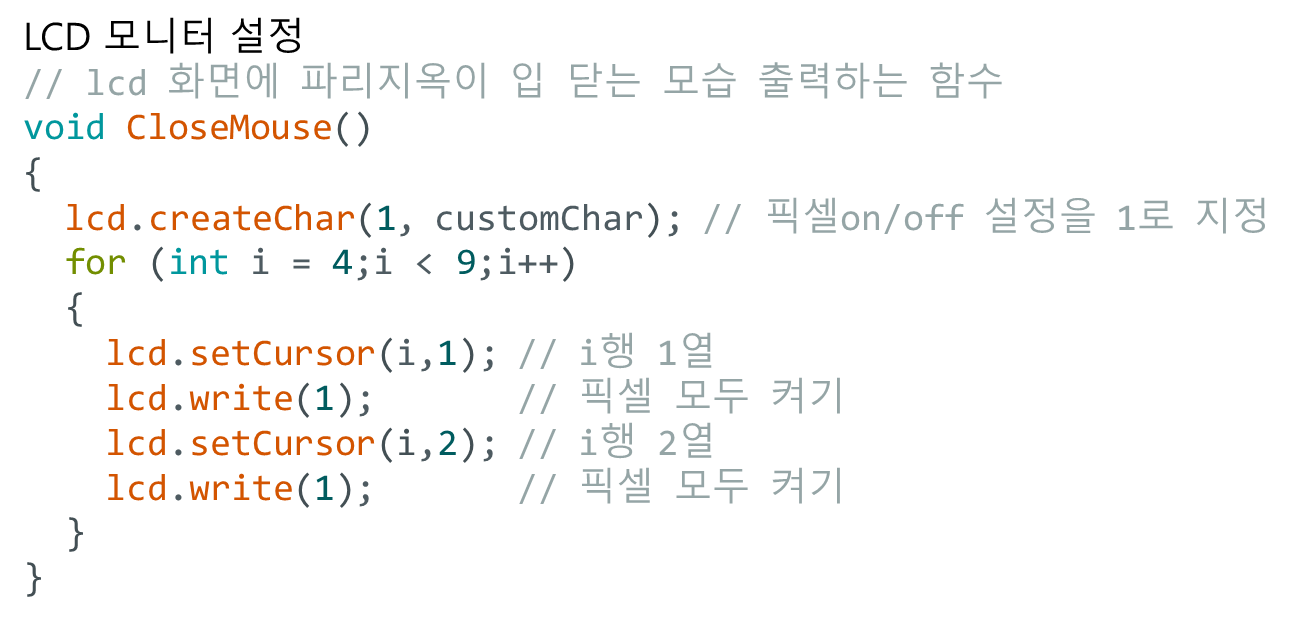

LCD 모니터 설정3
// lcd 화면에 파리지옥이 입 닫는 모습 출력하는 함수
void CloseMouse()
{
  lcd.createChar(1, customChar); // 픽셀on/off 설정을 1로 지정
  for (int i = 4;i < 9;i++)
  {
    lcd.setCursor(i,1); // i행 1열
    lcd.write(1);       // 픽셀 모두 켜기
    lcd.setCursor(i,2); // i행 2열
    lcd.write(1);       // 픽셀 모두 켜기
  }
}
