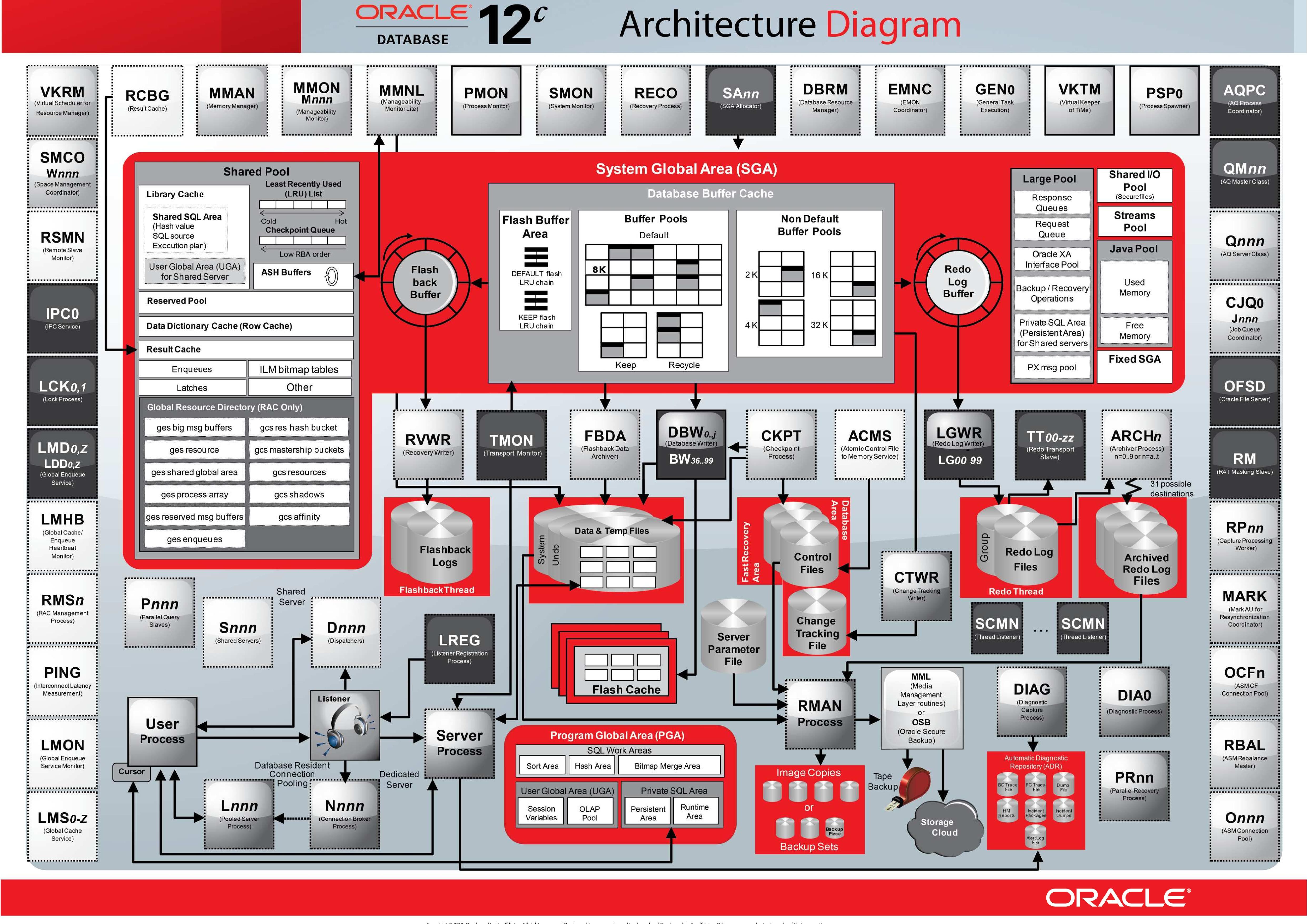

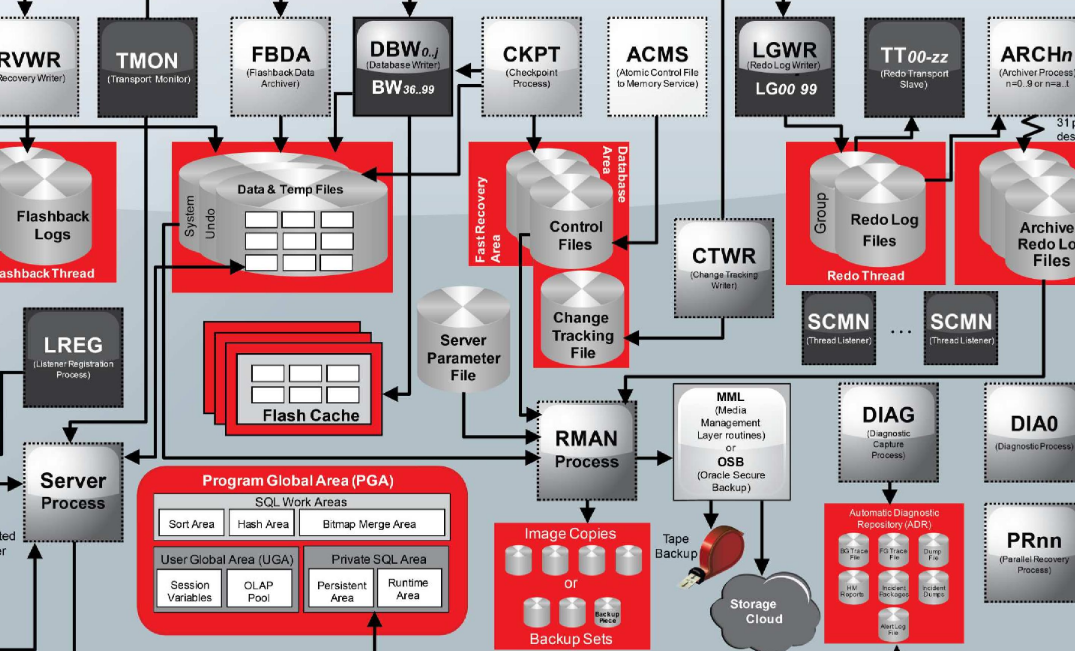

[Oracle] 12c architecture

prana·2025년 3월 23일

그림

목록 보기

3/3

최근에 못 그렸었는데 이번에 내가 정리한거 보면서
나중에 그릴 때마다 알고(이해하고) 그리고 싶어서 시간이 꽤 걸렸지만 ....
적어도 이 용어 보고 뭐하는 역할이구나 정도까진 대강 알았다....
남은 것은 이해하면서 머릿속에 넣기..?
근데 보면 볼수록 재밌다 (뭐지..) 정리하면서 명확하게 몰랐던걸 구분해나가는게 재밌었던 것 같다.
공식문서에 설명이 잘 되어 있어서 계속해서 읽으면서 정리를 추가하려 한다.
내용이 한곳에 응축되어있어서 양은 많지만 꼭 보면서 정리해야할 것 같다..! 다시 아침마다 그려볼까..!😤🥺그림 이제 외울 수 있을 것 같은 기분

참고: Oracle® Real Application Clusters Real Application Clusters 管理および
デプロイメント・ガイド 19c - 아키텍처

백그라운드 프로세스

데이터베이스 메모리 튜닝 가이드

SGA

SGA(System Global Area)

1개의 Oracle Database Instance에 대한 데이터 및 제어 정보가 저장되어 있다.
모든 Server와 Background Process에서 SGA를 공유한다.
SGA에 저장되는 데이터에는 Cache Data Block 및 Shared SQL 영역 등이 있다.
참고: 기본적인 메모리 구조

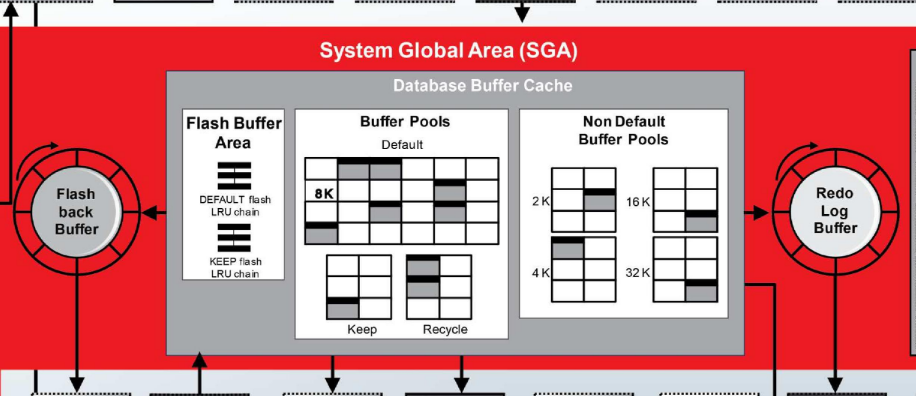

SGA 내 구성 요소
1. Database Buffer Cache (데이터베이스 버퍼 캐시)
2. Shared Pool (공유 풀)
3. Large Pool(대형 풀)
4. Java Pool(자바 풀)
5. Streams Pool(스트림 풀)
6. Flash Buffer Area(플래시 버퍼 영역-> Exadata 환경에서 사용)

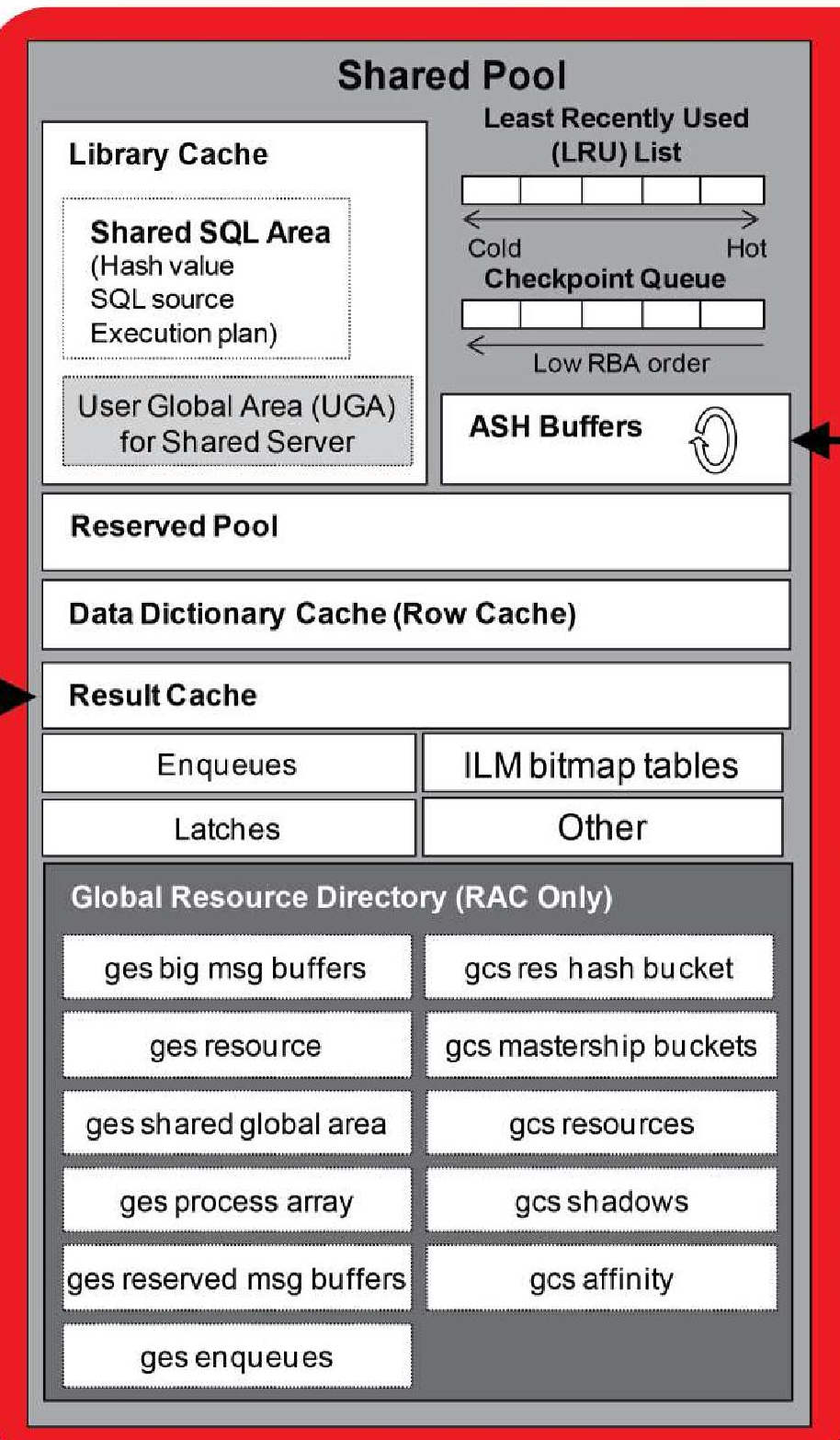

Shared Pool

SQL문과 실행 계획을 캐싱하여, 동일한 SQL문이 반복 실행될 때 파싱 과정을 생략하고, 성능을 향상시킨다.

Library Cache

SQL문, PL/SQL 코드, 실행 계획을 저장하는 공간
User Global Area(UGA): Shared Server 환경에서 사용자 세션 정보를 저장
동일한 SQL문이 반복될 경우, Library Cache에 캐싱된 정보를 재사용하여, SQL 파싱 과정을 최소화한다.

Data Dictionary Cache(Row Cache)

Oracle 데이터베이스의 오브젝트(테이블, 인덱스 등) 메타 정보를 캐싱하여 빠르게 참조할 수 있도록 지원한다.
- 테이블 컬럼 정보
- 인덱스 정보
- 사용자 권한 정보
데이터베이스 오브젝트에 접근할 때마다 데이터 딕셔너리에서 가져오는 것이 아니라, Row Cache에 캐싱된 정보를 사용하여 성능을 최적화한다.

Reserved Pool

대규모 SQL문이나 PL/SQL 코드가 Shared Pool에서 할당 공간을 찾지 못할 경우를 대비해 미리 예약된 영역이다.
대규모 객체가 자주 파싱되는 환경에서 ORA-04031: unable to allocate와 같은 오류를 방지한다.

Result Cache

SQL 쿼리의 결과를 캐싱하여 동일한 쿼리가 반복되면, 캐시된 결과를 반환하여 성능을 개선한다.
- 자주 조회되는 통계나 요약 데이터의 결과를 캐싱하여 응답 속도를 향상

Latch, Enqueue

Oracle 내부에서 동시성 제어를 위해 사용
Latch: 짧은 시간 동안 데이터 구조의 동시 접근을 제어하는 메커니즘
Enqueue: 트랜잭션 간의 락을 관리하여 데이터의 무결성을 보장

ASH Buffers (Active Session History Buffers)

현재 활성 세션 정보를 일시적으로 저장하여, 성능 문제를 분석할 때 활용된다.

Global Resource Directory(RAC 전용)

Oracle RAC 환경에서 각 노드 간의 리소스 정보(락, 데이터)를 공유하여 일관성을 유지하도록 지원한다.
- 이를 위해, Global Cache Service(GCS)와 Global Enqueue Service(GES)가 협력하여 데이터의 일관성을 유지한다.

ges

ges big msg bufferes: GES에서 대용량 메시지를 처리하기 위한 버퍼
ges resource: GES에서 관리하는 리소스 정보를 저장
ges shared global area: GES에서 공유되는 글로벌 영역으로, 락과 리소스 상태 관리
ges process array: GES에서 관리하는 프로세스들의 배열
ges reserved msg bufferes: GES에서 예약된 메시지 버퍼로, 특별한 메시지를 관리
ges enqueues: GES에서 관리하는 엔큐(락)정보를 저장

gcs

gcs res hash bucket: GCS에서 리소스 해시 테이블을 관리
gcs mastership buckets: GCS에서 리소스 마스터 노드 정보를 관리
gcs resources: GCS에서 관리하는 캐시된 리소스 정보
gcs shadows: GCS에서 리소스의 그림자 복사본을 관리하여 일관성 보장
gcs affinity: 특정 리소스가 어느 노드에 친화적으로 있는지 (노드 선호도) 관리

ILM Bitmap Tables(Information Lifecycle Management)

ILM: 데이터의 수명 주기를 관리하는 기능
Oracle은 데이터가 생성된 이후, 오래된 데이터를 효율적으로 관리하기 위해 ILM 기능을 사용한다.
역할
데이터 액세스 빈도나, 수정 빈도를 기반으로 데이터를 분석하고, 관리 전략을 결정한다.

Least Recently Used(LRU) List

Oracle의 버퍼 캐시(Buffer Cache)에서 가장 오래 사용되지 않은 데이터 블록을 관리하는 리스트
Oracle은 LRU 알고리즘을 사용하여, 새로운 데이터가 캐시에 로드되어야 할 때 오래된 데이터를 제거

Checkpoint Queue

변경된 블록(Dirty Blocks)을 Low RBA(Redo Byte Address) 순서로 정렬하여 디스크로 기록한다.
Redo 로그와 데이터 파일의 일관성을 유지

동작 과정
1. 데이터가 변경되면, 버퍼 캐시에 Dirty Block으로 표시된다.
2. 이 Dirty Block은 Checkpoint Queue에 등록된다.
3. Checkpoint 이벤트 발생 시, Queue에서 데이터를 디스크로 기록한다.

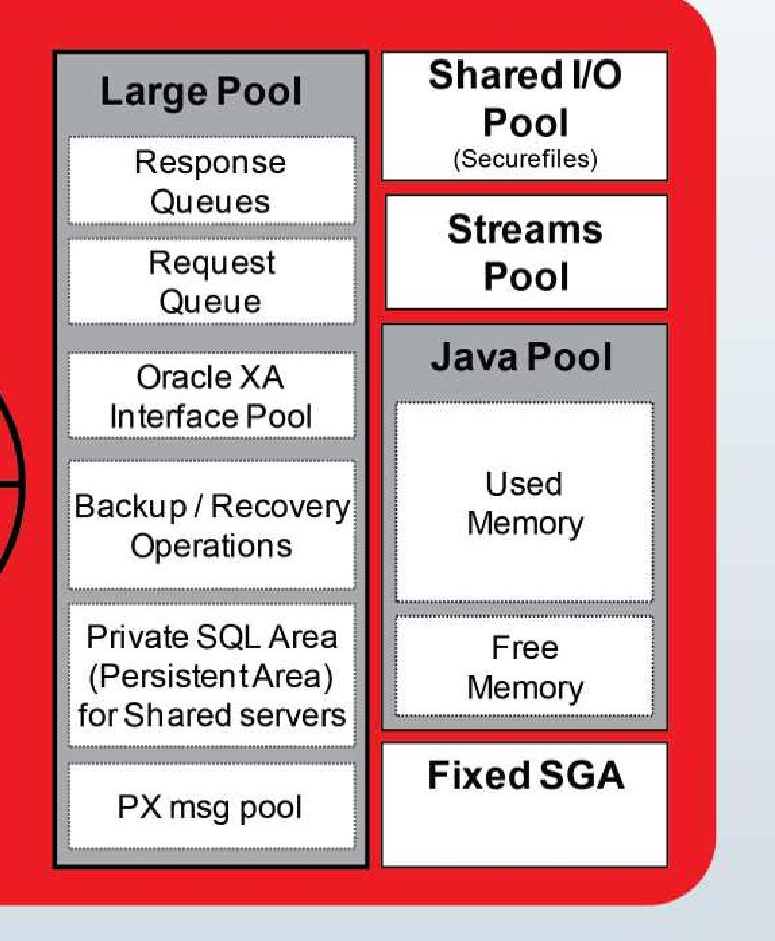

Large Pool

대용량 프로세스 및 백업/복구 작업을 위한 메모리 공간을 제공
- MTS(Multi-Threaded Server)환경, 병렬 쿼리, RMAN 백업 등에 필요하다.
Response Qeueues: 병렬 처리(PX, Parallel Execution)및 Shared Server 환경에서 응답을 저장하는 큐
Request Queue: Shared Server 환경에서 클라이언트 요청을 저장하는 큐
Oracle XA Interface Pool: Distributed Transactions(분산 트랜잭션) 처리를 위한 XA 인터페이스
Backup / Recovery Operations: RMAN(Recovery Manager) 백업 및 복구 작업을 위한 메모리 공간

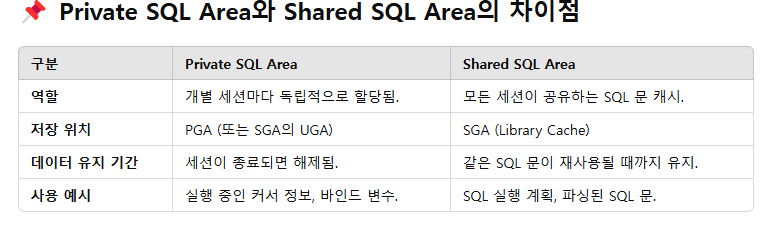

Private SQL Area(Persistent Area) for Shared Servers: Shared Server 환경에서 개별 사용자 SQL문 실행 정보를 저장
PX msg pool: 병렬 쿼리 실행 시 프로세스 간 메시지 교환을 관리하는 영역

Shared I/O Pools (SecureFiles)

SecureFiles(보안 파일 저장 기능)에서 대용량 I/O 처리를 위한 공간
LOB(Large Object) 데이터 저장 최적화 기술
기존 BasicFiles보다 빠른 읽기/쓰기 성능을 제공하며, 암호화, 압축, 중복 제거 등의 기능을 포함

SecureFiles를 사용할 때 대량의 데이터 I/O 처리를 원활하게 하기 위해 Shared I/O Pool을 활용한다.

Streams Pool

Oracle Streams 및 GoldenGate와 같은 데이터 스트리밍 기능을 위한 전용 메모리 공간
데이터 변경 로그를 관리하고, 데이터베이스 간 복제(replication)를 수행할 때 사용
- 주로 데이터 복제 및 고가용성(HA) 아키텍처에서 필요하다.

Java Pool

JVM(Java Virtual Machine)에서 실행되는 Java 코드 및 클래스 데이터를 저장하는 메모리 영역
- Used Memory: 현재 사용중인 java공간
- Free Memory: 사용 가능 메모리 공간
Java Stored Procedures, Java-based 트리거, Java 애플리케이션이 데이터베이스 내에서 실행될 경우 필요.

Fixed SGA

Oracle 고정 크기 메모리 영역으로, 핵심적인 데이터베이스 정보를 저장한다.
크기가 고정되며, 오버헤드를 최소화하도록 설계됨

SGA 전체를 제어하는 핵심 정보(파라미터, 내부 프로세스 정보 등)를 관리

정식명 / 개요 / 상세 / 외부 프로퍼티

Background Process

LMS0-Z (Global Cache Service)

개요: Resource를 관리하여 Oracle RAC Instance간 리소스를 제어함
상세: Global Cache Service(GCS)용 Lock Database와 Buffer Cache 리소스를 갖고 있다. (n은, 0~9 혹은 a-z) 또한 GCS Reeuqest, Block 전송 및 그 외 GCS관련된 메시지를 수신하고 처리하며 송신한다.
관련항목: Oracle Real Application Clusters管理およびデプロイメント・ガイド
외부 프로퍼티: 데이터베이스 인스턴스, ASM인스턴스, Oracle RAC

LMON (Global Enqueue Service Monitor)

Oracle RAC 클러스터를 감시하여 Global Resource를 관리함
LMON은 Oracle RAC 내 인스턴스, 멤버십을 관리한다. 또한, 인스턴스 트랜잭션을 검출하여 GES Resource와 GCS Resource를 재구성한다.
외부 프로퍼티: 데이터베이스 인스턴스, ASM인스턴스, Oracle RAC

PING (Interconnect Latency Measurement)

Interconnect 대기시간 측정 프로세스
클러스터 인스턴스 페어마다 통신에 수반되는 대기시간을 평가함
수 초마다, 하나의 인스턴스 내 프로세스로부터 각 인스턴스에 메시지가 송신된다.
타겟 인스턴스상의 ping에 의해 수신된다.
- Round Trip Delay(통신에서 왕복 지연 또는 왕복 시간은 신호가 전송되는 데 걸리는 시간과 해당 신호가 수신되었음을 확인하는 데 걸리는 시간을 더한 것)에 걸리는 시간이 측정 혹은 수집된다.
외부 프로퍼티: 데이터베이스 인스턴스, ASM인스턴스, Oracle RAC

RMSn (RAC Management Process)

Oracle RAC 관리 프로세스
Oracle RAC 관리 task를 실행
다양한 task를 실행한다. (클러스터에 새로운 인스턴스가 추가되었을 때, Oracle RAC에 관련된 Resource를 생성하는 등)

LMHB (Global Cache/Enqueue Heartbeat Monitor)

LMON, LMD 및 LMS 프로세스의 Heart Beat를 감시함
LMON, LMD 및 LMS 프로세스를 감시하여 그것들이 Blocking 혹은 Spin 없이 정상적으로 실행되도록 한다.
외부 프로퍼티: 데이터베이스 인스턴스, ASM인스턴스, Oracle RAC

LMD0,Z (Global Enqueue Service)

LDD0,Z

그 외 인스턴스로부터 수신되는 Remote Resource Request를 관리함
Global Enqueue Service에 의해 관리되는 Enqueue Resource를 관리한다.
특히, LMD0 프로세스는 수신된 Enqueue Request Message를 처리하여, Global Enqueue로의 Access를 제한한다. 또한, 분산 Deadlock의 검축도 수행한다.

LCK0,1 (Lock Process)

Instance Enqueue Background Process
Global Eunqueue Request와 인스턴스간 BroadCast를 관리함
이 프로세스는, Data block 이외 리소스에 대한 모든 request를 처리한다.
예를 들면, LCK0는 라이브러리 캐시 요청 및 Row Cache Request를 관리한다.
외부 프로퍼티: 데이터베이스 인스턴스, ASM인스턴스, Oracle RAC

RSMN (Remote Slave Monitor)

Oracle RAC 내 Remote Instance에서 Background Slave Process의 생성 및 통신을 관리함
이 백그라운드 프로세스는 Slave Process 생성을 관리하고, Slave Process의 Coordinator 및 Peer와의 통신을 관리한다.
- 일반적으로 병렬 작업을 처리하거나, 특정 작업을 여러 노드로 분산할 때 사용된다.
이 백그라운드 Slave Process는 그 외 클러스터 인스턴스에서 실행되고 있는 작업을 대신 수행하는 역할을 한다.
- 예를 들어, 노드 A에서 특정 작업을 요청하면, RSMN이 노드 B에서 그 작업을 대신 수행할 수 있다.

SMCO (Space Management Coordinator)

Space 관리 Coordinator Proces
다양한 Space관리 Task 실행을 조정한다. (사전 Space 할당, Space 재이용 등)
Automatic Space Management
- ASM과 통합되어 작동한다.
- 테이블 또는 인덱스 파티션의 공간 자동 할당, 테이블 압축, 공간 해제(Free Space Reclamation;삭제된 데이터의 공간을 다시 사용 가능하도록 정리함) 등의 기능을 수행한다.

Wnnn

SMCO가 할당한 작업을 병렬로 처리하여 효율성을 극대화한다.
- 예) 대량의 공간 할당 작업이나 자동 압축 작업 등을 동시에 수행
W000, W001, W002와 같은 형태로 표시된다.
모든 Wnnn 프로세스가 작업을 완료하면, 결과를 SMCO가 수집한다.

✅ SMCO와 Wnnn의 동작 원리 (작업 처리 흐름)

1. 작업 요청 발생
- 사용자가 대량의 데이터 로드 작업 또는 공간 재사용 작업을 실행할 때 발생.

2. SMCO 프로세스 작동
- SMCO가 전체 작업을 조정하고, 작업을 적절히 분배합니다.
- 여러 개의 Worker Process (Wnnn)를 사용하여 병렬로 작업을 처리합니다.

3. Worker Process(Wnnn) 작업 실행
- Wnnn 프로세스는 지정된 작업을 수행하고 결과를 SMCO에게 보고합니다.
- 예를 들어, 테이블의 Free Space 정리 또는 ASM 디스크 그룹의 공간 재사용을 처리합니다.

4. 작업 완료 후 보고
- 모든 Wnnn 프로세스가 작업을 완료하면, 결과를 SMCO가 수집합니다.

5. 컨트롤 파일 업데이트 (필요 시)
- 작업이 완료되면, 관련 정보가 컨트롤 파일에 기록됩니다.

VKRM (Virtual Scheduler for Resource Manager)

Resource Manager Process용 Virtual Scheduler
Resource Mangaer의 Activity 수집 스케쥴러로서 기능함
관리대상의 모든 Oracle Process의 CPU 스케쥴을 관리한다.
- Active Resource Plan에 의해 관리 대상의 Process를 스케쥴한다.

RCBG (Result Cache)

Result Cache Message를 처리함
- 특히 무효화 메시지 처리; 데이터 변경 시 기존 캐시가 유효하지 않다는 신호
- Result Cache: SQL쿼리 결과를 메모리에 저장하여 동일한 쿼리가 다시 실행될 때 빠르게 결과를 반환하도록 하는 기능
RCBG는 Result Cache에 저장된 결과가 유효하지 않거나, 업데이트 된 경우 이를 반영하여 캐시를 무효화하는 역할을 한다.
Oracle RAC 내 그 외 인스턴스에 접속하고 있는 Server Process에 의해 생성된, 무효화 등의 메시지 처리할 때 사용된다.
- RAC 환경에서 각 인스턴스는 자신의 Result Cache를 관리하며, 다른 인스턴스에서 발생한 무효화 작업을 반영하기 위해 서로 통신합니다.
  - 예를 들어, RAC의 노드 A에서 테이블 데이터를 업데이트하면, 노드 B의 Result Cache에 저장된 해당 데이터는 유효하지 않게 됩니다.
  - 이 때, RCBG 프로세스가 무효화 메시지를 전송 및 수신하여 캐시를 올바르게 업데이트합니다.

MMAN (Memory Manager)

Instance Memory Component Size 변경을 담당한다.
Database Instance 및 ASM Instance

MMON (Manageability Monitor)

Mnnn

MMON Slave Process
MMON에 관련되어 관리성에 관한 Task를 수행
MMON으로부터 Dispatch된 관리성에 관한 Task를 수행한다.
Task는 AWR Snapshot 조회, Automatic Database Diagnostic Monitor 분석 실행 등이 포함된다.

MMNL (Manageability Monitor Life)

Manageability 에 관하 다수 task를 실행하거나 그 스케쥴을 설정함
Automatic Workload Repository Snapshot의 조회, Automatic Database Diagnostic Monitor 분석 실행 등 관리성에 관련된 Task를 수행함

PMON (Process Monitor)

다른 백그라운드 프로세스를 감시하여 Server Process 혹은 Dispatcher Process가 비정상종료한 경우에 프로세스의 복구를 실행함
정기적으로 다음과 같은 모든것을 Clean Up한다.
- 비정상종료한 프로세스
- 강제종료된 세션
- Idle Timeout을 초과한, 연결해제된 Transaction
- Idele Timeout을 초과한, 연결 해제 된 네트워크 접속
추가로 PMON은 필요에 의해 다음과 같은 프로세스를 감시, 기동, 정지한다.
- Dispatcher Process 및 Shared Server Process
- Job Queue Process
- Database 상주 접속 Pooling에 대한 Pool Server Process
- 재기동 가능한 백그라운드 프로세스
또한 PMON은 인스턴스 및 Dispatcher Process에 관한 정보를 Network Listener에 등록하는 역할도 수행

SMON (System Monitor)

중요한 Task (Instance Recovery, 무효해진 Transaction의 Recovery 등) 및 Maintenance Task(일시적 Space 재이용, Data Dictionary 의 Clean Up, UNDO 테이블스페이스 관리 등) 실행한다.
임시 테이블스페이스의 메타데이터를 생성 및 관리
트랜잭션 복구
데이터베이스 딕셔너리가 일시적으로 비일관성 상태일 경우 Clean Up
UNDO 테이블스페이스 관리
- UNDO 세그먼트 온라인/오프라인 전환
- UNDO 세그먼트 축소(Shrink) 작업을 통해 공간 회수
- UNDO 영역 사용 통계 수집을 통해 공간을 효율적으로 사용하도록 관리
데이터 딕셔너리 정리
- ex) DDL 작업 중 오류가 발생하면, 남아있는 불피룡한 정보를 정리
Instance Recovery: 예기치 않은 장애로 인해 데이터베이스 인스턴스가 비정상 종료되었을 때, Redo 로그를 사용하여 데이터 일관성을 회복하는 과정
- SMON 프로세스는 데이터 파일과 Redo 로그 파일을 비교하여 손실된 변경 사항을 다시 적용함으로써 데이터 일관성을 보장한다.
Oracle Flashback 기능을 지원하기 위해 SCN과 시간 정보 매핑 정보를 유지

Oracle RAC 데이터베이스에서는 인스턴스의 SMON 프로세스는 장애가 발생한 다른 인스턴스에 대해 Instnace Recovery를 수행할 수 있다.
SMON에는 Background Activity중에 발생한 내부 및 외부 Error에 대한 Resilience가 있다.
참고: Oracle Database 개요

RECO (Recovery Process)

분산 Database에서의 네트워크 혹은 System 장애에 의해 보류 되어있는 분산 트랜잭션(Distributed Transaction)을 복구를 담당
특히 네트워크 장애 또는 시스템 장애로 인해 보류 상태로 남아있는 트랜잭션(In-Doubt Transaction)을 자동으로 복구한다.
- 분산 트랜잭션이 실행되는 도중 네트워크 장애, 인스턴스 오류 등으로 트랜잭션이 중단되면, 트랜잭션은 'In-Doubt 상태'로 남게 된다.
RECO는 보류중인 트랜잭션 테이블의 정보를 사용하여, IN-Doubt Transanction 상태를 해결한다.
보류된 트랜잭션이 원격데이터베이스와 관련된 경우, 주기적으로 원격데이터베이스와의 연결을 시도하고, 보류중인 분산 트랜잭션의 로컬 부분의 commit 혹은 rollback을 자동으로 완료시킨다.
RECO에 의해 자동해결된 트랜잭션은 모두 보류중인 트랜잭션 테이블로부터 삭제된다.
Oracle Database Net Services 관리자 가이드

SAnn (SGA Allocator)

SGA 내에서 메모리 할당과 관련된 작업을 수행하는 프로세스
nn: 숫자로 표시, SAn0, SAn1, ..
SGA를 다양한 구성 요소로 나누어 관리하며, SAnn 프로세스는 특정 구성 요소에 대한 메모리 할당 및 조정을 수행한다.
- Buffer Cache: 데이터베이스 블록을 캐싱하여 I/O 성능을 향상
- Shared Pool: SQL문, PL/SQL 코드, Data Dictionary 정보 등을 캐싱함
- Large Pool: RMAN 백업, 병렬 처리 등을 위한 추가 메모리 공간
- Java Pool : Oracle JVM(Java Virtual Machine)을 위한 메모리
- Streams Pool: 데이터 스트리밍 작업(Oracle Streams 등)의 메모리
- Shared I/O Pool: SecureFiles의 대규모 I/O 처리용 메모리

DBRM (Database Resource Manager)

Resource Plan을 설정하여 데이터베이스 Resource Manager에 관련된 그 외 task를 수행함
Resource Plan이 유효하지 않은 경우, 이 프로세스는 Idle 상태가 된다.
DBRM은 사용자가 정의한 리소스 플랜을 기반으로 작업의 우선순위를 설정
- Resource Plan: 다중 사용자 환경에서 특정 사용자나 작업이 과도하게 시스템 리소스를 사용하는 것을 방지한다.
- 리소스 소비자 그룹(Consumer Group)관리: 사용자 또는 작업들을 그룹으로 분류하여 리소스 소비자 그룹을 만든다.
  - 각 그룹의 사용량을 모니터링하며, 설정된 리소스 플랜을 기반으로 리소스를 배분한다.

EMNC (EMON Coordinator)

데이터베이스 이벤트 관리 및 알림을 조정
Database에서의 Event 관리 및 알림 Activity(Streams에서의 Event 알림, 연속Query(Continuous Query Notification (CQN)) 알림, FAN 등) 조정함
- **FAN(Fast Application Notification)관리
  - RAC 클러스터 내 노드 장애, 인스턴스 장애, 서비스 장애 등을 감지하고, 즉시 애플리케이션에 알린다.
- Continuous Query Notification(CQN)관리: 특정 조건에 따라 데이터베이스의 변경 사항이 발생하면, 애플리케이션으로 즉시 알림을 보내도록 설정할 수 있다.
- Oracle Streams: 데이터베이스 간 데이터 변경 사항을 실시간으로 전송

GEN0 (General Task Execution)

SQL과 DML을 포함한 Request된 Task를 실행한다.

VKTM (Vitual Keeper of TIMe)

시간 간격 측정을 위해 실시간과 참조시간을 제공함
Oracle Instance에 대해 시간 Publisher로서 기능한다.
VKTM은 시간 간격 측정을 위해 실시간(초단위)와, 보다 고도의 분해시간(밀리초 이하의 매우 짧은 시간으로, 실시간과는 차이가 있음) 2종류의 시간을 발행한다.
VKTM Timer service는 시간 추적을 집중화하여, 그 외 Client로부터의 복수 Timer Goal을 Offload한다.
- Timer Goal Offload: 다양한 백그라운드 프로세스에서 발생하는 타이머 요청을 VKTM이 대신 처리하여 다른 프로세스의 부하를 줄인다.
- 예) 데이터베이스의 특정 이벤트가 일정 시간 후 발생해야 할 때, VKTM이 그 시간을 정확히 계산하고 알림을 제공한다.

PSP0 (Process Spawner; 생성자)

초기 인스턴스 기동 후에 Oralce Background Process를 기동함
- 인스턴스 기동 시 백그라운드 프로세스를 생성하고, 관리하는 기능
동적 프로세스 생성 관리 (Dynamic Process Spawning)
- 필요할 때마다 새로운 프로세스를 생성하여 추가 작업을 처리할 수 있음
프로세스 요청 큐 관리(Process Request Queue Management)
- 프로세스 생성 요청을 관리하기 위해 요청 큐(Request Queue)를 사용한다.
- 새로운 백그라운드 프로세스 생성 요청이 발생하면, PSP0는 이를 큐에 등록하고 순서대로 처리한다.

AQ(Advanced Queuing)

메시지 기반 통신을 관리하는 기능
Oracle AQ는 주로 비동기 작업 처리, 데이터베이스 간 메시지 전송, 분산 시스템 통신 등에 사용된다.

AQPC (AQ Process Coordinator)

전체 AQ 작업을 조정하고, QMnn 및 Qnnn 프로세스의 관리 역할을 수행한다.

동작 원리
1. 인스턴스 기동 시 AQPC 프로세스가 시작됩니다.
2. Oracle AQ 기능을 활성화하여 필요한 프로세스를 자동으로 시작합니다.
3. 큐에 대한 작업 요청을 감지하여 QMnn 또는 Qnnn 프로세스를 생성합니다.
4. QMnn 및 Qnnn 프로세스의 상태를 모니터링하고 필요 시 재시작합니다.

QMnn (AQ Master Class)

Advanced Queuing 주요 프로세스를 관리하고, 슬레이브 프로세스(Qnnn)에 작업을 분배한다.

Qnnn (AQ Server Class)

QMNC를 위해 다양한 AQ 관련 백그라운드 Task 수행함
QMNC의 Slave Process로서 동작하고, QMNC로부터 할당된 Task를 수행한다.

CJQ0

Data Dictionary로부터 실행되는 필요한 Job을 선택하여 Job을 실행하는 Job Queue Slave Process(Jnnn)을 기동함
- Data Dictionary (DBA_SCHEDULER_JOBS) 에 정의된 작업(Job)들을 지속적으로 모니터링
- 실행 시간이 된 작업이 있는지 주기적으로 검사
필요에 의해 Oracle Scheduler에 의해 자동적으로 기동 및 정지된다. JOB_QUEUE_PROCESSES초기화 파라미터에는 Job 실행에 대해 생성 가능한 process 최대수를 지정한다.
CJQ0은 실행할 job 수와 사용 가능한 resource에 응하는 수의 job queue process만을 기동한다.

Jnnn (Job Queue Coordinator)

Job Coordinator로부터 할당받은 job을 실행한다. (ex: 데이터 정리, 백업, 보고서 생성 등)
- 하나의 Jnnn 프로세스는 하나의 작업(Job)만을 처리한다.
job이 실행되는 시간에 job coordinator에 의해 생성 혹은 기동된다.
job slave는 job 실행에 필요한 모든 메타데이터를 Data Dictionary로부터 수집한다.
Slave Process는 job의 소유자로서 Database Session을 시작하여 Trigger를 실행하고, Job을 실행한다. Job이 완료되면, Slave Process는 commit하고 적절한 trigger를 실행하여 세션을 close한다.
그 외 job 실행이 필요한 경우 slave는 이 동작을 반복할 수 있다.

OFSD (Oracle File Server)

Oracle에서 제공하는 파일 서버 프로세스
Oracle Database의 파일 I/O 처리를 관리하고, 특정한 파일 작업 요청을 처리하는 역할을 담당한다.

RM (RAT Masking Slave)

RAT(Real Application Testing)기능과 관련된 백그라운드 프로세스
- RAT: 데이터베이스의 성능 테스트 및 변경 사항을 검증하기 위한 기능
- Data Masking과 관련된 작업을 수행하는 슬레이브 프로세스, 보안과 성능 테스트를 위해 사용된다.
  - 데이터 마스킹: 민감한 데이터를 반환하여 개인정보나 기밀 데이터를 보호하는 방법
Database Replay: RAT 기능 중 하나로, 실제 환경에서의 워크로드를 기록하고, 테스트 환경에서 재생하여 성능을 검증하는 기능
- RM 프로세스는 데이터 마스킹을 수행하고 데이터베이스 리플레이를 준비한다.
성능 테스트 및 검증(Performance Testing & Validation)
- 변경된 환경에서 데이터베이스 성능이 어떻게 영향을 받는지 테스트한다.
- ex) 패치 적용 전후의 성능차이를 검증하거나, 구성 변경의 영향을 분석한다.

RPnn (Capture Processing Worker)

DBMS_WORKLOAD_REPLAY.PROCESS_CAPTURE(cpature_dir, parallel_level)을 call하여 기동되는 worker process이다.
- Database Replay 기능에서 캡쳐된 워크로드 파일을 처리하는 백그라운드 프로세스
각 worker process에는 처리할 일련의 workload 조회 file이 할당된다.
Worker process는 parallel로 실행되어, 상호간 통신할 필요가 없다. 각 프로세스는 할당된 파일의 처리를 완료하면, 종료하여 부모 프로세스(PROCESS_CAPTURE)에 알린다.
Worker Process 수는 DBMS_WORKLOAD_REPLAY.PROCESS_CAPTURE의 parallel_level 파라미터에서 제어된다.
default는 parallel_level은 null로 설정되어 있다.
Worker Process는 다음과 같이 계산된다.

SELECT VALUE
FROM V$PARAMETER
WHERE NAME='cpu_count';

parallel_level이 1인 경우, worker process는 기동되지 않는다.

OCFn (ASM CF Connection Pool)

메타데이터 작업용으로 ASM Instance로의 접속을 유지함
ASM 인스턴스와의 연결을 유지하는 프로세스, 주로 메타데이터 작업을 위해 사용된다.
메타데이터 작업: ASM 디스크 그룹, ASM 파일 생성, 삭제, 수정과 같은 파일 관련 작업을 관리한다.
Connection Pooling : 여러 클라이언트(데이터베이스 인스턴스)와 ASM 인스턴스 간의 연결을 지속적으로 유지하여, 연결 성능을 최적화한다.

RBAL (ASM Rebalance Master)

Rebalance Activity 조정함
- 리밸런싱 작업은 ASM 디스크 그룹 내의 데이터 분포를 자동으로 조정하여 성능을 최적화하는 기능
ASM Instance에서는 Disk Group의 Rebalance Activity를 조정함
Database Instance에서는 ASM DiskGroup을 관리함

Onnn (ASM Connection Pool)

ASM 인스턴스와 데이터베이스 인스턴스 간의 연결을 유지하고 관리하는 백그라운드 프로세스
OCFn과 유사하게 메타데이터 작업 및 데이터 액세스를 위한 연결 풀링을 관리한다.
데이터베이스 인스턴스가 ASM 인스턴스와의 연결을 효율적으로 사용할 수 있도록 돕는다.

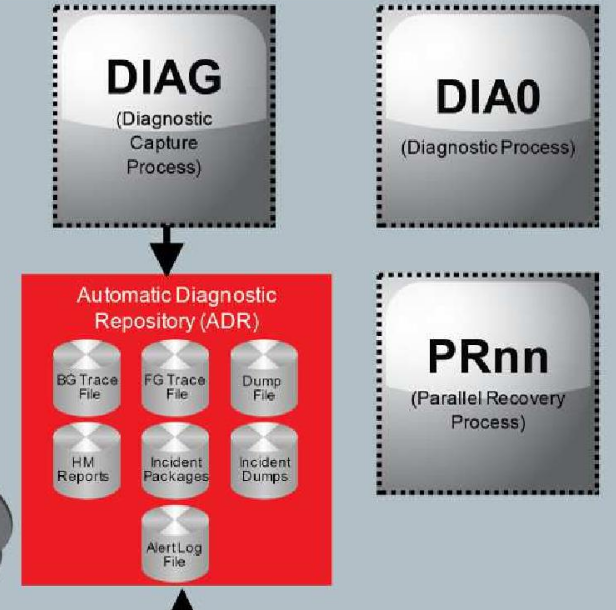

ADR (Automatic Diagnostic Repository)

Oracle Database의 오류 및 문제 진단을 위해 자동으로 수집되고 관리되는 통합 저장소
오류 발생 원인을 분석하고, 문제 해결을 지원하는 중요한 기능으로, 모든 진단 정보는 ADR로 수집된다.
BG Trace File: 백그라운드 프로세스가 생성한 트레이스 파일
FG Trace File: 사용자 프로세스가 생성한 트레이스 파일(예: SQL 실행 오류, 세션 관련 오류)
Dump File: 데이터베이스 덤프 파일로, 심각한 오류 발생 시 생성됨
HM Reports(Health Monitor Reports): 데이터베이스의 상태 점검 결과를 보여주는 보고서
Incident Packages: 특정 오류와 관련된 진단 데이터를 하나로 묶어 패키지로 저장한다.
Incident Dumps: 심각한 오류 발생 시 자동으로 생성되는 덤프 파일
AlertLog File: 데이터베이스 인스턴스의 이벤트 및 오류를 기록하는 중요한 로그 파일

DIAG (Diagnostic Capture Process)

진단 Dump를 수행
다른 프로세스로부터 요청받은 진단 Dump 및 Process 혹은 Instance 종료에 의해 Trigger되는 Dump를 수행한다.
오라클 RAC에서는 DIAG는 Remote Instance로부터 요구된 Global Diagnostic Dump를 실행한다.

DIA0 (Diagnostic Process)

Hang 및 deadlock 검출하여 해결함
Hang Detection: 데이터베이스 내 세션 및 프로세스가 응답하지 않는 상태가 발생하면 이를 감지
Deadlock Detection : 두 개 이상의 세션이 서로를 기다리며 영원히 진행되지 못하는 상태를 감지한다.

PRnn (Parallel Recovery Process)

병렬 인스턴스 복구
병렬 미디어 복구: 손상된 데이터파일을 복구할 때 병렬로 복구 작업을 수행하여 빠른 복구 가능

Pnnn (Parallel Query Slaves)

SQL문(Query, DML 혹은 DDL)을 Parallel하여 수행함
Parallel Query에는, Query Coordinator 로서 동작하는 Foreground Process인 일련의 Parallel Slave(Pnnn)의 2개의 Component가 있다.
Background Proces는, Prallel 문의 시작 시에 기동 혹은 재이용된다.
이러한 프로세스는 Query Coordinator로부터 송신된 작업 단위를 받아 실행한다.
Pnnn 프로세스의 최대 수는 초기화 파라미터 PARALLEL_MAX_SERVERS에 의해 제어된다. Slave Process에는 0부터 PARALLEL_MAX_SERVERS에 설정된 값까지의 번호가 부여된다.
Query가 GV$인 경우에, 이러한 백그라운드 프로세스에는 PPA7부터 시작하는 번호가 순서대로 부여된다.

Snnn (Shared Servers)

Shared Server Architecture로 Client request를 처리함
Shared Server Architecture에서는 Client는 Dispatcher Process에 접속한다. 이것에 의해 각 접속에 대해 Virtual Curcuit(가상회선)가 형성된다.
Client가 서버에 데이터를 전송하면, Dispatcher는 Virtual Curcuit에 데이터를 받아 Idle상태의 Shared Server에 의해 조회되는 공통 Queue에 Active Curcit을 배치한다.
Shared Server는 Virtual Curcuit으로부터 데이터를 읽어들여, Request의 완료에 필요한 데이터베이스 작업을 실행한다.
공유 서버가 Client에 데이터를 송신할 필요할 경우, Shared Server는 Data를 가상 회로에 다시 쓰고, Dispatcher가 그 데이터를 클라이언트에 전송한다.
Client Request완료 후, Shared Server는 virtual Curcuit을 해산하여 Dispatcher로 다시 돌아오고 다른 Client 대응할 수 있는 상태가 된다.

Dnnn (Dispatchers)

Shared Server Architecture에서 네트워크 통신을 실행함
Shared Server Architecture에서는 Client는 Dispatcher Process에 접속한다. 이것에 의해 각 접속에 대해 Virtual Curcuit(가상회선)가 형성된다.
Client가 서버에 데이터를 전송하면, Dispatcher는 Virtual Curcuit에 데이터를 받아 Idle상태의 Shared Server에 의해 조회되는 공통 Queue에 Active Curcit을 배치한다.
Shared Server는 Virtual Curcuit으로부터 데이터를 읽어들여, Request의 완료에 필요한 데이터베이스 작업을 실행한다.
공유 서버가 Client에 데이터를 송신할 필요할 경우, Shared Server는 Data를 가상 회로에 다시 쓰고, Dispatcher가 그 데이터를 클라이언트에 전송한다.
Client Request완료 후, Shared Server는 virtual Curcuit을 해산하여 Dispatcher로 다시 돌아오고 다른 Client 대응할 수 있는 상태가 된다.
몇 개의 초기화 파라미터는 Shared Server에 관련되어 있다. 주요 파라미터는
- DISPATCHERS
- SHARED_SERVERS
- MAX_SHARED_SERVERS
- LOCAL_LISTENER
- REMOTE_LISTENER

User Process

사용자 또는 애플리케이션이 데이터베이스와 연결하려 할 때 만들어지는 프로세스이다.
예를 들어 SQL Plus, SQL Developer, 또는 애플리케이션 서버에서의 연결 등
역할
SQL문 작성하여 데이터베이스에 요청을 보냄
데이터베이스로부터 결과를 받아 사용자가 볼 수 있게 처리

Cursor

SQL문을 실행하고, 그 결과 집합을 저장하기 위한 메모리 영역
SQL문이 실행될 때 현재 상태를 추적하고 데이터를 순차적으로 접근하는 데 사용된다.

커서의 종류
1. Implict Cursor(암시적 커서)

일반적인 SQL문(SELECT, INSERT, UPDATE, DELETE)실행 시 자동으로 생성됨
사용자가 직접 정의할 필요 없음

Explicit Cursor(명시적 커서)

PL/SQL에서 프로그래머가 명시적으로 정의하고 제어하는 커서
ex) 데이터베이스에서 여러 행을 검색하고 처리할 때 사용

Listener

클라이언트(사용자 프로세스)로부터 들어오는 연결 요청을 수신하는 네트워크 프로세스
사용자 프로세스가 데이터베이스와의 연결을 요청하면, listener가 그 요청을 받아 적절한 서버 프로세스를 할당한다.
Oracle Net Services 구성 요소 중 하나로, TCP/IP 프로토콜을 이용하여 통신한다.

역할
1. 연결 요청 수신: 사용자 프로세스가 요청하면, listener가 이를 감지하여 연결을 수립한다.
2. 프로세스 할당: 연결 방식에 따라 Dedicated Server Process 또는 Shared Server Process를 할당한다.

Dedicated Server: 사용자가 전용으로 사용하는 프로세스
Shared Server: 여러 사용자가 하나의 서버 프로세스를 공유

LREG (Listener Registration Process)

Instance를 리스너에 등록한다.
사용자 프로세스를 확인하고, 연결을 할당한다.
- Instance, Service, Handler 및 Endpoint를 Listener에 알린다.
  역할
인스턴스가 시작될 때 Listener에게 자동으로 등록
클라이언트가 데이터베이스와 연결하려 할 때 올바른 서비스로 연결되도록 도와준다.

Server Process

데이터베이스 요청을 실제로 처리하는 프로세스
사용자 프로세스와 직접적으로 상호작용하여 SQL문을 처리한다.

Lnnn (Pooled Server Process)

데이터베이스 상주 접속 Pooling으로 Client Request를 처리한다
데이터베이스 상주 접속 pooling에서는 Client는 접속 Broker Process에 접속한다.
접속이 Actrive상태가 되면, 접속 브로커는 상호성이 있는 Pool Server Process에 접속을 전달한다.
Pool Server Process는 Client접속에서 직접 네트워크 통신을 수행하고, Client가 서버를 해제하기까지 요구를 처리한다.
해제 후, 접속은 감시를 위해 Broker에 돌려주고 서버는 다른 Client에 자유롭게 대응하는 상태가 된다.

Nnnn (Connection Broker Process)

데이터베이스에 상주 접속 Pooling으로 Idle 상태의 접속을 감시하고 Active한 접속을 전달한다.
데이터베이스 상주 접속 pooling에서는 Client는 접속 Broker Process에 접속한다.
접속이 Actrive상태가 되면, 접속 브로커는 상호성이 있는 Pool Server Process에 접속을 전달한다.
Pool Server Process는 Client접속에서 직접 네트워크 통신을 수행하고, Client가 서버를 해제하기까지 요구를 처리한다.
해제 후, 접속은 감시를 위해 Broker에 돌려주고 서버는 다른 Client에 자유롭게 대응하는 상태가 된다.

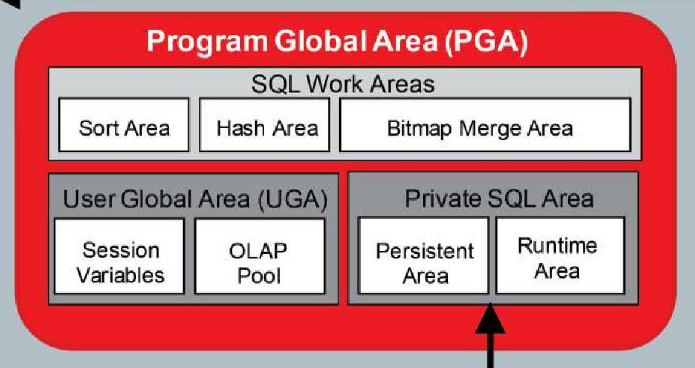

PGA (Program Global Area)

Oracle Process전용의 데이터 및 제어 정보를 포함하여 비공유 메모리 영역이다.
Oracle Database에서는 Oracle Process의 기동 시에 PGA가 생성된다.
PGA는 Server Process마다 백그라운드 프로세스마다 존재한다.
- Server Process: User request를 만족하기 위해, Client Process 및 Oracle Database와 통신하는 오라클 프로세스. 서버 프로세스는 데이터베이스 인스턴스와 관련되어 있지만, Instance 일부는 아니다.
각각의 PGA집합은 합계 Instance PGA 혹은 Instance PGA라고 불린다.
각각의 PGA가 아니라, 데이터베이스 초기화 파라미터를 사용해서 인스턴스 PGA 사이즈를 설정한다.

SQL Work Areas

PGA에 포함되는 메모리 영역으로, 특정 SQL 연산을 수행하기 위해 필요한 메모리 공간이다.
특히, 정렬(Sort), 해시 연산(Hash), 비트맵 병합(Bitmap Merge)등과 같은 작업을 수행할 때 사용된다.

Sort Area

ORDER BY, GROUP BY, DISITNCT, INDEX CREATION 등 정렬이 필요한 SQL문을 처리하기 위한 메모리 영역
주로 PGA 메모리를 사용하며, 메모리가 부족할 경우 디스크의 임시 테이블스페이스를 사용한다.
- 즉, 메모리 사용량을 줄이고 디스크 I/O를 발생시킬 수 있다.

Hash Area

해시 조인과 같은 해시 연산을 수행하기 위해 사용되는 메모리 영역
특히 큰 데이터 집합을 결합할 때 효과적이다.

동작 방식
1. Build Phase (구축 단계)

작은 테이블이나 인덱스의 데이터를 읽어 해시 테이블을 생성한다.
이 테이블은 hash area라는 메모리 영역에 저장된다.

Probe Phase (탐색 단계)

큰 테이블에서 데이터를 읽어 해시 테이블을 검색하여 매칭되는 데이터를 찾는다.

디스크 사용 (필요 시)

메모리가 부족하면 임시 테이블스페이스를 사용하여 데이터를 저장하고 처리

Bitmap Merge Area

비트맵 인덱스를 사용하여 병합 연산을 수행할 때 사용되는 메모리 영역이다.
- 비트 값으로 표현되어 있어, 검색 조건을 빠르게 결합할 수 있다.

User Global Area (UGA)

User session에 관련된 메모리
로그온 정보 등 세션 변수가 저장된 세션 메모리이며, OLAP Pool을 포함하기도 한다.
- OLAP Pool: Online 분산처리. OLAP는 이력 데이터의 동적인 디멘션(다양한 관점) 분석을 특징으로 한다.
  - 대량의 데이터를 빠르게 조회하고, 분석하는 데 사용되며 보통 데이터웨어하우스에 저장된 데이터를 대상으로 한다.

Session Variables (세션 변수)

사용자 세션에서 저장되는 데이터로, 특정 사용자 또는 세션의 고유한 정보를 임시로 저장하는 메모리 영역
특징
세션별로 독립적: 다른 사용자가 접근하거나 수정할 수 없음
일시적 데이터 저장: 세션이 종료되면, 메모리에서 사라진다.
세션 상태 관리: 예를 들어, 사용자가 특정 트랜잭션을 수행할 때의 상태를 유지하는 데 사용됨

OLAP Pool

Oracle의 OLAP(Online Analytical Processing)작업을 수행하기 위해 사용되는 메모리 공간
특히, 다차원 분석, 큐브 연산, 데이터 집계와 같은 복잡한 분석 작업을 수행할 때 사용됨

Private SQL Area

특정 SQL문을 실행하기 위해 개별적으로 할당되는 메모리 영역
사용자가 SQL문을 실행하면 그 문에 대한 정보가 이 공간에 저장되고 관리된다.

Persistent Area (영구 영역)

SQL문 실행에 대한 정보를 지속적으로 저장하는 공간
- Shared Server 환경에서는 SGA의 UGA에서 관리된다.
- Dedicated Server환경에서는 PGA에서 관리된다.
ex) 바인드 변수 정보와 같은 데이터를 저장한다.
세션이 종료되기 전까지는 유지된다.
바인드 변수
SQL문 내 Placeholder로, SQL문을 정상으로 수행하기 위해 유효한 값 혹은 값의 address와 치환되어야 할 필요가 있다.
바인드 변수를 사용하면 수행 시 입력 데이터 혹은 parameter를 받는 sql문을 생성할 수 있다.
SELECT * FROM employees WHERE employee_id = :v_empid;

Runtime Area (실행 영역)

SQL문이 실제로 실행되는 동안 사용되는 메모리 공간
SQL 실행 중에 필요한 정보들을 저장하고 관리한다.
특징
실행 상태 정보 저장
정렬 작업, 조인 작업, 데이터 검색 결과 등을 포함
SQL문이 실행되는 동안만 유지되며, 실행이 완료되면 메모리에서 해제된다.

RVWR (Recovery Writer)

Flashback Data를 Fast Recovery Area의 Flashback log에 주기적으로 씀
- 주로 DML 작업이 발생할 때, 변경된 데이터 블록의 이전 이미지를 기록한다.
RVWR는, SGA내 Flashback Buffer로부터 Flashback Data를 Flashback Log에 쓴다. 또한 Flashback Log를 생성하여 Flashback Log 자동관리용의 일부 task를 수행한다.

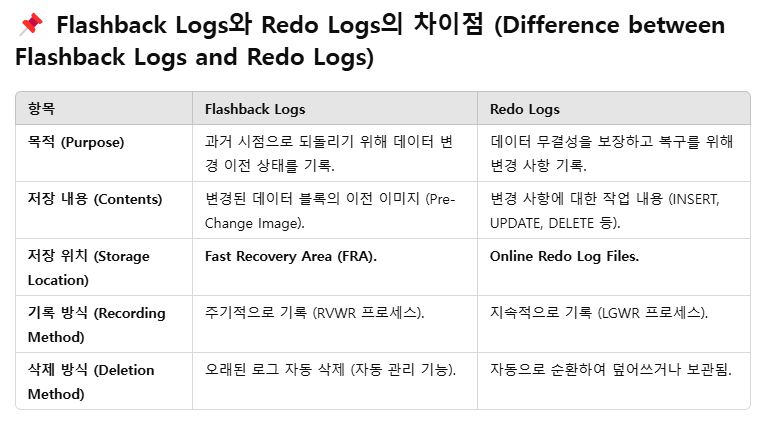

Flashback Logs

Oracle Database의 Flashback기술을 사용하여 과거 시점으로 데이터베이스를 되돌릴 수 있도록 데이터를 저장하는 파일이다.
디스크의 Fast Recovery Area(FRA)에 저장된다.
- ALTER SYSTEM SET DB_FLASHBACK_RETENTION_TARGET = 1440;: 24시간 (1440분)
Flashback Thread : RAC 환경에서 사용되는 구조이다.
- 다중 인스턴스 환경에서 각 인스턴스의 Flashback로그를 관리하는 단위
- 각 인스턴스마다 별도의 Flashback Thread가 존재한다.

TMON (Transport Monitor)

Oracle Database에서 데이터 전송과 관련된 작업을 모니터링하고 관리하는 백그라운드 프로세스
데이터 전송 모니터링, 오류 감지, 오류 복구, 전송 상태 관리
20c document에서 확인했을 때 사라진 프로세스인 것 같음...!

FBDA (Flashback Data Archiver)

Flashback Data Archive에 추적대상 테이블의 이력 row를 archive하여, archive 영역, 편성, 저장을 관리한다.
추적대상의 테이블을 변경할 트랜잭션이 commit되면, FBDA는 그 행의 사전 이미지를 archive에 insert한다.
FBDA는 현재 row에 메타데이터를 가지고 있으며, archive된 데이터의 size를 추적한다.
FBDA는 flashback Data Archive의 영역, 편성(tablespace의 파티션화), 저장에 대해서도 자동적으로 관리한다.
또한, FBDA 추적대상의 transaction의 archive 진척상황도 기록한다.

DBW0,j (DBWR; Database Writer)

변경된 블록을 데이터베이스, Buffer Cache로부터 데이터파일에 기록한다.
DBWR 프로세스에서는 주로 블록 데이터를 디스크에 기록한다.
또한, 체크포인트, 파일 open 동기화, block 쓰기 기록 logging도 처리한다.
많은 경우, dbwr 프로세스에서 기록되는 블록은 disk전체에 분산된다.
그렇기 때문에 이 쓰기는 LGWR가 수행되는 순차적 기록보다도 늦어질 가능성이 있다.
효율이 향상되는 경우에는 dbwr 프로세스에서 멀티블록 쓰기가 실행되는 경우이다.
Multi block 쓰기에서 기록되는 블록 수는 OS에 따라 다르다.
dbwr 프로세스 수는 DB_WRITER_PROCESSES 초기화 파라미터에서 지정한다.
1부터 100 데이터베이스 Writer process를 지정할 수 있다.
BW36..99
최초 36의 dbwr 프로세스명은 DBW0-DBW9 및 DBWa-DBWz가 된다. 37~100까지 dbwr 프로세스명은 BW36~BW99가 된다.
데이터베이스는 DB_WRITER_PROCESSES파라미터에 대해 적절한 디폴트 설정을 선택하거나, 또는 유저 지정 설정을 CPU와 프로세서 Group 수에 기반하여 조정한다.
DB_WRITER_PROCESS
1개의 인스턴스에 대해 DBWR 프로세스 수의 초기값을 지정한다.

Flash Cache

Oracle Database가 데이터블록을 메모리 대신 플래시메모리(SSD)에 저장하여 I/O 성능을 개선하기 위한 기술
Oracle Exadata 또는 Oracle Database Smart Flash Cache 환경에서 사용된다.
특징
디스크 I/O 부하 감소
- 주로 읽기 작업의 성능을 개선한다.
- 읽기 캐시로 사용되며, 데이터를 디스크로부터 읽기 전에 먼저 Flash Cache를 검색한다.
Automatic Storage Management(ASM)과 연동
- Oracle ASM 환경에서 디스크 그룹으로 구성된다.
SGA 확장 기능 (SGA Extension)
- 기존의 메모리 캐시(Buffer Cache)를 보완하여 더 많은 데이터를 캐싱할 수 있다.
Transparent 사용
- 애플리케이션 레벨에서 수정 없이 자동으로 사용된다.

CKPT (Checkpoint Process)

Checkpoint에서 DBWn에 시그널을 보내, Database의 모든 Datafile과 controlfile을 update하여 최신의 Checkpoint를 나타낸다.
특정 시점에, CKPT는 사용 완료된 Buffer를 디스크로 기록하도록 DBWn에 메시지를 전송하고 체크포인트 request를 시작한다.
각각의 checkpoint request 완료 시에 CKPT는 데이터 파일 header 및 controlfile 을 update하여 최신의 checkpoint를 기록한다.
CKPT는 메모리 size가 PGA_AGGREGATE_LIMIT초기화 파라미터의 값을 초과하는지 여부를 3초마다 체크하여, 초과한 경우 PGA_AGGREGATE_LIMIT 값에 기술된 Action을 수행한다.

Checkpoint가 발생하는 시점

Log Switch 발생 시
dba가 수동으로 체크포인트를 발생시킬 때
FAST_START_MTTR_TARGET 사용 시 : 빠른 복구를 위해 지정된 시간 내 체크포인트 발생
데이터베이스를 정상종료할 때 (SHUTDOWN IMMEDIATE/NORMAL)
ARCHIVELOG 모드일 때 : 아카이브로그가 생성될 때 체크포인트가 발생

ACMS (Atomic Control File to Memory Service)

Oracle RAC 환경에서 인스턴스 간 컨트롤 파일 업데이트의 일관성을 유지하는 백그라운드 프로세스.
Oracle RAC 환경 내 모든 instance 상에 대응하는 SGA와, controlfile resource로의 update 일관성이 유지되도록 조정한다.
ACMS 프로세스는 조정된 호출 소스와 연계하여 장애상황에서도 Oracle RAC 내 모든 인스턴스에서 확실하게 작업이 수행되도록 한다.
ACMS 프로세스는 분산 작업이 call된다. (Distributed Call:분산 호출)
- RAC 환경에서 여러 인스턴스 간의 분산 작업을 호출한다.
그 결과, 이 프로세스는 다양한 작업을 할 가능성이 있다. 보통, ACMS 동작은 인스턴스간 일부 작업에 대응되는, 소규모의 비 block화 상태 변경에 한정되어 있다.

LGWR (Redo Log Writer)

Online Redo Log에 Redo Entry를 기록함
- 변경된 데이터(DML 및 일부 DDL)에 대한 로그 기록을 Redo Log Buffer에 생성한다.
- 이후 이 데이터를 Online Redo Log 파일로 기록한다.
- 기록된 정보는 트랜잭션이 커밋이 되었는지 여부와 상관없이 저장한다.
Multi Processor System 상에서 Worker Process를 생성하고, Redo Log로의 쓰기 성능을 개선한다.
LGWR Worker는 SYNC 스탠바이 접속 주소가 있는 경우 사용되지 않는다.
가능한 프로세스는 LG00-LG99.
트랜잭션 커밋 처리
- 사용자가 commit 명령어를 실행하면, LGWR는 Redo Log Buffer에 저장된 트랜잭션 정보를 Online Redo Log 파일로 기록한다.
- 기록이 완료된 후 사용자에게 커밋 성공 메시지가 반환된다.

TT00-zz (TTnn; Redo Transport Slave)

Oracle Data Guard 환경에서, Primary Database의 Redo Log 데이터를 Standby Database로 전송하는 백그라운드 프로세스 그룹이다.
병렬 프로세스로 운영하며, 전송 성능을 개선한다.
ASYNC 전송용으로 구성된 Remote Standby 접속 주소로 현재 온라인 및 스탠바이 Redolog로부터 REDO를 전송함
복수 프로세스로서 실행 가능하다. (nn은, 00-ZZ)
Database Instance, Data Guard

동작 방식
1. Primary Database에서 Redo Data 수집

Redo Log Buffer 또는 Online Redo Log Files에서 데이터를 읽는다.

Redo Data 전송: 여러 TTnn 프로세스가 병렬로 데이터를 Standby Database로 전송한다.

Standby Database로 데이터 적용

Standby Database의 RFS(Remote File Server) 프로세스가 데이터를 받아 디스크에 기록한다.

관련 설정: ASYNC/SYNC 설정

ASYNC 모드: Redo 전송의 성능을 극대화(일부 손실 가능)

SYNC 모드: 데이터 손실 없이 전송하나, 성능 저하 가능
ALTER SYSTEM SET LOG_ARCHIVE_DEST_1='LOCATION=/u01/app/oracle/archivelog/';
ALTER SYSTEM SET LOG_ARCHIVE_DEST_2='SERVICE=standby SYNC';

ARCHn (Archiver Process) n=0..9 or n=a..t

Online Redo Log파일을 Archive Redo Log 파일로 디스크에 백업하는 백그라운드 프로세스
Oracle Database가 ARHICVELOG Mode로 설정되어 있어야 한다.
31 possible destinations: 최대 31개 프로세스. 여러 목적지로 동시에 데이터를 아카이브한다.
오라클 아카이브모드 적용

Archived Redo Log Files

Online Redo Log Files의 백업 파일로, 데이터베이스를 복구하거나 Flashback 기능을 위해 사용되는 로그 파일이다.
주 저장 위치: LOG_ARCHIVE_DEST_n 으로 설정된 경로
- 사용 목적: RMAN 백업, Flashback 기능, Point-In-Time Recovery (PITR)

Redo Log Files

데이터 변경 사항을 기록하여 장애 발생 시 복구하는 데 사용되는 파일.
- LGWR(Redo Log Writer)에 의해 기록된다.
- 로그 스위치: 하나의 파일이 가득 차면, 다음 파일로 전환한다.
- DB_CREATE_ONLINE_LOG_DEST_n 파라미터를 통해 지정된다.
Redo Thread: RAC 환경에서 각 인스턴스별로 할당되는 독립적인 Redo Log 스트림

CTWR (Change Tracking Writer)

RMAN 백업 성능을 향상시키기 위해, 블록 변경 사항을 추적하는 백그라운드 프로세스

블록 변경 추적(Block Change Tracking)

데이터 파일의 변경 사항을 추적하여 전체 데이터 파일을 읽지 않고도 빠르게 백업할 수 있도록 한다.

백업 최적화

변경된 블록만 백업하므로 백업 시간이 크게 단축된다.

동작 방식

CTWR 프로세스는 변경 사항을 별도의 파일(change Tracking File)에 기록한다.

RMAN Process

MML (Meida Management Layer routines)

RMAN과 테이프 백업 장치 또는 스토리지 시스템 간 통신을 위한 인터페이스
외부 백업 장치와의 연결을 관리하는 역할
Oracle Secure Backup (OSB), NetBackup, Tivoli 등

OSB (Oracle Secure Backup)

오라클에서 제공하는 전용 백업 솔루션으로, RMAN관의 완벽한 통합을 제공
테이프 드라이브 또는 클라우드 스토리지로 데이터를 백업하낟.

Tape backup

백업 데이터를 물리적 테이프 장치에 저장
대용량 데이터 백업 및 장기 보관용으로 사용
비용 효율적이지만, 복구 속도는 느리다.
오프라인으로 보관하기 좋다.

Storage Cloud

클라우드 스토리지 (예: Oracle Cloud, AWS S3) 에 백업을 저장.
확장성이 뛰어나며, 물리적 장치 없이 원격으로 데이터 보호 가능.

Image Copies

데이터 파일의 완전한 물리적 복사본 을 만드는 백업 방식
원본 파일과 동일한 형태로 저장되며, 데이터 파일을 복구 시 직접 사용할 수 있음
백업 과정이 느리지만, 복구 속도는 빠름.
BACKUP AS COPY 명령어로 생성.

Backup Sets

데이터베이스 파일을 RMAN에서 압축하고 저장하는 논리적 백업 방식.
이미지 복사본과 달리 압축, 병렬 처리 등이 가능하여 저장 공간을 줄일 수 있음.
BACKUP AS BACKUPSET 명령어로 생성.

메모리 아키텍처

SGA 내 구성 요소
1. Database Buffer Cache (데이터베이스 버퍼 캐시)
2. Shared Pool (공유 풀)
3. Large Pool(대형 풀)
4. Java Pool(자바 풀)
5. Streams Pool(스트림 풀)
6. Flash Buffer Area(플래시 버퍼 영역-> Exadata 환경에서 사용)

Flashback Buffer

Flashback Database 기능을 지원하기 위해 SGA 내에서 변경사항을 일시적으로 저장하는 메모리 공간. Flashback Log를 생성하여 특정 시점으로 데이터베이스를 복구할 수 있도록 한다.
사용자가 데이터를 변경할 때, 변경 사항이 Redo Log Buffer 와 함께 Flash Back Buffer 에도 기록됩니다.
RVWR (Recovery Writer) 프로세스가 이 내용을 Flashback Log 로 기록하여 디스크에 저장합니다.
Flashback 기능이 활성화되면 항상 작동하며, db_flashback_retention_target 값에 따라 보관 기간이 결정됩니다.

관련 파라미터

db_flashback_retention_target: Flashback Log를 보관할 시간 (분 단위).
db_recovery_file_dest: Flashback Log가 저장되는 위치 (Fast Recovery Area).
db_recovery_file_dest_size: Flashback Log 저장 공간의 최대 크기.

Redo Log Buffer

사용자가 데이터를 변경할 떄 발생하는 모든 변경 사항을 기록하는 임시 저장 공간
LGWR (Log Writer) 는 Redo Log Buffer의 내용을 Online Redo Log Files로 기록하는 백그라운드 프로세스

특징

메타데이터 기록: 변경된 데이터 자체가 아닌 변경 내용에 대한 정보(INSERT, UPDATE, DELETE)
LGWR 프로세스 사용: commit명령어가 발생할 때 즉시 디스크로 기록
주 목적: 트랜잭션이 성공적으로 완료되었다는 것을 보장하기 위해 사용하며 복구 시, 트랜잭션 단위로 데이터를 되돌릴 수 있게 한다.

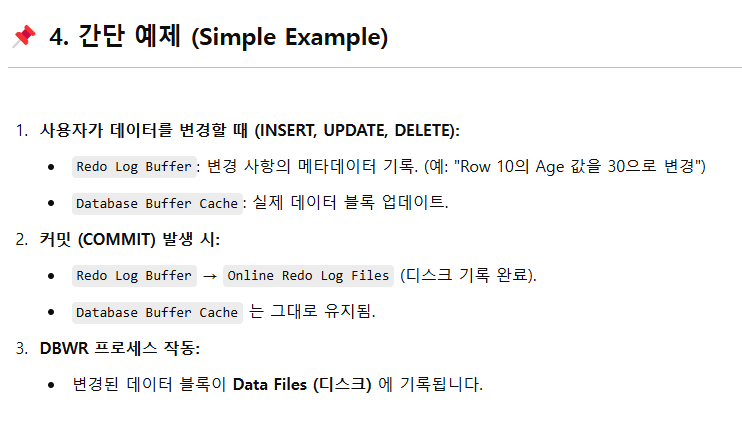

동작 방식
1. 트랜잭션 발생: 사용자가 데이터를 변경하면, 그 변경 사항이 Redo Log Buffer 에 기록됩니다.
2. 커밋 요청 (COMMIT): 사용자가 COMMIT 을 실행하면, LGWR (Log Writer) 가 Redo Log Buffer 의 내용을 Online Redo Log Files (디스크) 로 기록합니다.
3. 저장 완료: 저장이 완료되면 사용자에게 트랜잭션이 성공적으로 완료되었다는 응답이 돌아옵니다.

Database Buffer Cache

디스크의 데이터 파일에서 읽어온 데이터 블록의 복사본을 일시적으로 저장하여 성능을 개선하는 캐시
데이터 파일로부터 읽힌 Data Block Copy 를 저장하는 memory 영역
디스크 I/O를 줄이기 위해 데이터 파일에서 읽은 데이터 블록의 복사본을 캐시하는 것이다.
Buffer: 현재 사용되고 있는 데이터 블록 혹은 최근 사용된 데이터 블록이 Buffer Manager에 의해 일시적으로 캐시되는 메인 메모리 주소를 말한다.
- 현재 사용중이거나 최근에 사용된 데이터 블록이 임시로 캐시되는 메모리 주소를 의미한다.
- 이 메모리 주소는 버퍼관리자(Buffer Manager)에 의해 관리된다.
데이터베이스 인스턴스에 동시접속된 사용자는 모두 버퍼 캐시로의 access를 공유한다.

특징

실제 데이터 블록 보관: 테이블 데이터, 인덱스 정보 등 실제 데이터를 메모리에 보관한다.
지연 기록(Deffered Write): 데이터 변경 사항이 발생하면, 즉시 디스크로 기록되지 않고, 메모리에만 반영된다.
DBWR 프로세스 사용(Database Writer): 주기적으로 또는 특정 이벤트 발생 시 변경된 데이터 블록을 디스크로 기록한다.
캐싱 목적: 디스크I/O를 줄이고, 데이터 접근 속도 높임

동작 방식
1. 데이터 조회: 사용자가 데이터를 요청할 때, Database Buffer Cache 에서 먼저 찾습니다.

캐시에 없으면 디스크에서 읽어와 캐시에 저장합니다.

데이터 변경: 변경된 데이터는 Database Buffer Cache 에만 반영되고, 디스크에는 기록되지 않습니다. (지연 기록)
DBWR 프로세스 작동: 주기적으로 또는 특정 이벤트가 발생하면 변경 사항을 디스크의 Data Files 에 기록합니다.

Database Buffer Cache 작동 방식

사용자가 데이터 블록을 읽을 때:

Database Buffer Cache 를 먼저 검색
캐시에 없으면 디스크에서 읽어와서 캐시에 저장.

사용자가 데이터를 수정할 때:

Database Buffer Cache 에서 변경 사항을 반영.
변경 내용은 즉시 디스크에 기록되지 않음.

변경 사항이 많아지면:

DBW (Database Writer) 프로세스 가 백그라운드에서 변경된 데이터 블록을 디스크로 기록

Flash Buffer Area

Flash Buffer Area 는 Exadata 환경에서 사용되는 고속 캐시
플래시 메모리(SSD) 기반의 고속 캐시 영역으로, Oracle Exadata 또는 Oracle Database Smart Flash Cache 환경에서 사용되는 메모리 구조
디스크 I/O를 줄이기 위해 자주 사용되는 데이터 블록을 메모리 대신 플래시 메모리에 저장하여 빠르게 접근할 수 있도록 한다.
Flash LRU Chain
LRU(Least Recently Used)알고리즘을 사용하여 데이터를 관리한다.

DEFAULT flash LRU Chain

플래시 버퍼 영역에서 기본적으로 데이터를 관리하는 방식이다.
모든 데이터가 기본적으로 이 영역에 저장되며, 자주 사용되지 않으면 자동으로 제거된다.
일반적인 테이블, 인덱스 데이터가 캐싱된다.
블록이 통상 cache되는 장소이다. 수동으로 개별로 pool을 구성하지 않는 경우에는 DEFAULT Pool이 유일한 버퍼 풀이 된다.
그 외 pool 옵션 구성에 의해 defualt 풀은 영향을 받지 않는다.

KEEP flash LRU Chain

중요하거나 자주 사용되는 데이터를 장기간 보존하기 위해 사용하는 영역
DEFUALT LRU chain과는 달리, 오래 사용되지 않아도 제거되지 않도록 설정된다.
주로 hot data를 유지하기 위해 사용된다.

Buffer Pools

Buffer Pools 는 데이터베이스의 디스크 I/O를 줄이기 위해 사용되는 메모리 캐시입니다.
SGA의 Data Buffer Cache에서 데이터를 캐싱하기 위해 사용하는 메모리 영역
디스크에서 데이터를 읽을 떄, 데이터를 Buffer Pool에 저장하여 메모리에서 빠르게 접근할 수 있도록 한다.
1) Defualt Buffer Pool
대부분의 데이터가 저장되는 기본 버퍼 풀
특별한 설정 없이 모든 데이터 블록이 저장되는 영역
2) Keep Buffer Pool
중요하거나, 자주 사용되는 데이터 블록을 오래 유지하기 위해 사용하는 버퍼 풀
테이블이나 인덱스에서 자주 읽히는 데이터를 유지하여 성능을 극대화
ALTER TABLE my_table STORAGE(BUFFER_POOL KEEP);
3) Recycle Buffer Pool
임시로 사용되는 데이터를 빠르게 제거하기 위한 버퍼 풀
디스크 I/O 성능을 향상시키기 위해 사용되지 않거나, 잘못된 데이터를 빨리 버린다.
ALTER TABLE temp_table STORAGE (BUFFER_POOL RECYCLE);

Non Defualt Buffer Pools

표준 블록 크기(보통 8kb)가 아닌, 다른 블록 크기를 사용하는 데이터 파일을 캐싱하기 위한 버퍼 풀
특정 테이블스페이스가 다른 블록 크기를 사용한다면, 그에 맞게 적절한 buffer Pool을 만들어야 한다.
Non-Default Buffer Pool의 종류
2k: 더 작은 블록 크기를 사용하는 테이블스페이스용.
4k: 더 작은 블록 크기를 사용하는 경우
16k: 데이터웨어하우스, 인덱스 등에서 사용
32k: 대규모 블록 크기를 사용하는 테이블스페이스용

Others

Oracle Resource Manager

데이터베이스 내에서 리소스(CPU, 메모리, I/O 등)를 효율적으로 관리하기 위한 기능
Resource Manager의 역할

1. 자원 할당 제어 (CPU, 메모리, I/O)

데이터베이스에서 여러 사용자가 동시에 작업할 때, 특정 작업이 과도하게 자원을 사용하지 않도록 제어합니다.

2. Resource Plan (리소스 계획) 설정

리소스 사용 우선순위 및 할당량을 정의

예를 들어, 중요한 백업 작업(RMAN)이나 중요한 보고서 쿼리에 더 많은 리소스를 할당하도록 설정할 수 있습니다.

3. Consumer Group (소비자 그룹)

사용자가 작업을 실행할 때 할당된 리소스 그룹으로, 동일 그룹 내에서 리소스를 공유합니다.

4. Scheduler와의 협력 (VKRM)

Resource Manager는 VKRM을 사용하여 설정된 Resource Plan을 기반으로 CPU 리소스를 조정합니다.
