백지로 rac 설치에 필요한 요건들 전부 적어보라 했을 때 제대로 못적어서.. 하지만 pdf에 오답노트에 필요한 내용이 있어 정리해본다!🤩

HW 요건

물리 메모리 (1gb RAM)
swap 영역 (2gb이상의 사용가능한 스왑 영역)
TEMP 영역(400mb 이상)
Install 하는 Oracle SW 버전에서 동작이 보증된 프로세서 타입(CPU)
ORACLE_HOME 디렉토리에 3.5GB이상의 사용 가능한 Disk 영역
- 혹은 ASM HOME디렉토리에 3.3gb이상의 사용 가능한 Disk 공간이 필요
OCW(Oracle Clusterware) 설치에는 600mb 사용가능한 영역이 필요하다.
여러 개의 디스크가 필요하며, 각 디스크가 다른 disk controller를 사용할 필요가 있다.
Shared Everything 형태의 데이터베이스이다.
- Oracle RAC에서 사용되는 모든 Datafile, Control file, REDO Log file 및 Server parameter file(spfile)은 모든 RAC 데이터베이스 인스턴스가 access 가능한 shared disk 영역에 할당할 필요가 있다.

Voting Disk

클러스터 멤버십을 관리하고, 네트워크 장애 경우에 노드간 클러스터 소유권을 조정한다.
voting disk는 shared disk에 존재하는 파일이다. 가용성을 높이기 위해, 여러 개 voting disk를 갖는 것 및 홀수 개의 voting disk를 갖는 것을 권장한다.
1개의 voting disk를 정의하는 경우에는 redundancy 때문에 File System Level에서 mirror화를 사용한다.

OCR(Oracle Cluster Registry)

Cluster 구성 정보 및 클러스터 내 임의의 클러스터 데이터베이스에 관한 구성정보를 갖는다.
-OCR에는 어느 데이터베이스 인스턴스를 어느 노드 위에서 실행할지, 어느 서비스를 어느 데이터베이스 위에서 실행하는지 등의 정보가 포함되어 있다.
오라클 클러스터웨어가 제어하는 프로세스에 관한 정보도 저장되어 있다.
OCR은 클러스터 내 모든 노드가 access 가능한 shared disk 에 존재한다.
OCR를 다중화(copy)할 수 있기 때문에 이 기능을 사용하여 고가용성을 확보하는 것을 권장한다.
주의: Oracle Clusterware 및 Oracle RAC를 Install하기 전에, voting disk와 ocr 둘다, 구성하는 shared device에 존재할 필요가 있다.

네트워크 요건

Oracle RAC Cluster는 private interconnect로 연결되어 있는 2개 이상의 Node로 구성된다.
Interconnect는 Cluster에 있는 노드간 통신 path로서 기능한다.
각 인스턴스에서는 각 인스턴스의 공유 리소스의 사용을 동기화 하기 위해 메시지 기능에서 Interconnect를 사용한다.
여러 인스턴스에서 공유되는 Data Block 전송에도 inter connect를 사용한다.
Oracle Clusterware에서는 Cluster내 보드가 private interconnect를 사용해서 private network에 접속되어 있을 필요가 있다.
private inter connect는 cluster node에서 구성하는 개별 네트워크이다(priv?)
Oracle RAC에서 사용하는 인터커넥트는 Oracle Clusterware에서 사용하는 인터커넥트와 동일하다.
이 인터커넥트는 클러스터 멤버 이외 노드로부터 access 불가능해야한다.

cluster 내 각 노드 조건을 충족해야함

각 노드에 2개 이상의 네트워크 인터페이스 카드(NIC)가 있고 한쪽 adapter에는 public network용, 다른 한 쪽은 interconnect로 사용되는 private network용이다.
노드가 각 조건에 해당되는 경우, 추가로 네트워크 어댑터를 추가로 설치한다.
- 2개 이상의 네트워크 adapter가 준비되어있지 않은 경우
- 2개 네트워크 인터페이스가 갖춰졌지만 NAS가 사용되는 경우, NAS용으로 네트워크 adapter 장비를 준비해야 한다.

3개 이상의 IP가 사용가능

Public Interface에 대응하는 host명(혹은 네트워크명)을 갖는 IP address
각 Private Interface에 대응하는 호스트명을 갖는 Private IP address
- 주의: Private interface- priavte network ip address (10..., 192.168..* 등) 사용을 권장한다.
1개의 VIP 가상 ip address(아래 조건 충족)
- VIP Address 및 대응하는 네트워크명이 현재 사용되지 않음
- VIP가 pulbic interface와 같은 subnet 상에 있다
모든 노드의 public interface명이 동일해야 한다.
- node의 public interface가 network adapter eth0을 사용하고 있는 경우에는, eth0을 모든 노드에서 public interface로서 구성할 필요가 있다.
- eth1가 1번째 노드의 priavte inteface명인 경우, 2번째 노드의 private interface도 eh1여야 한다.
- 모든 노드에 같은 private inteface명을 구성해야한다.

/sbin/ifconfig

ifconfig

[root@cowjin1 sbin]# file ifconfig
ifconfig: ELF 64-bit LSB shared object, x86-64, version 1 (SYSV), dynamically linked, interpreter /lib64/ld-linux-x86-64.so.2, for GNU/Linux 3.2.0, BuildID[sha1]=5342baeaf80b35252d03e461af33849bf991bea1, stripped
[root@cowjin1 sbin]# cd ~
[root@cowjin1 ~]# file .bash_profile
.bash_profile: ASCII text

Install된 OS와 S/W 요건 검증

OS Version
OS Kernel Version
Install된 Package, Patch, Patch Set
Install된 Compiler 및 Driver
Web browser type 및 version
그 외 Application S/W 요건

Red Hat Linux OS요건이 충족되었는지 절차

install된 Linux 배포판 및 버전 확인
# cat /etc/issue

[root@cowjin1 ~]# cat /etc/issue
\S
Kernel \r on an \m

필요한 error level이 install 되어 있는지 판단하기 위해서는 root에서
# uname -r

[root@cowjin1 ~]# uname -r
5.15.0-304.171.4.3.el8uek.x86_64

5.15.0: 커널 버전(메이저5, 마이너 15, 패치0)

-304.171.4.3: 패치 및 빌드 정보

el8uek: Oracle Linux의 Unbreakable Enterprise Kernel(UEK) 8버전

x86_64: CPU 아키텍처

일반적인 Software처럼, Linux kernel 역시 OS System의 부정합을 수정하기 위해 갱신된다.
이러한 커널값의 변경을 alert kernel 혹은 alert level이라고 한다.
이 Alert Level이 최소한으로 필요한 alert level보다도 낮은 경우 OS에 최신 커널 갱신을 install해야 한다.

Oracle Clusterware 및 RAC install guide에 기재된 OS Patch 변경 및 Package가 모두 install되어 있는지 확인해야 한다.

root 유저로 아래 명령어를 실행하면, 필요한 package의 설치 여부를 판별할 수 있다.
# rpm -q package_name

Server 준비

OS User 및 Group

dba 그룹 설정 (groupadd dba)
oracle user
(ASM 경우 - group dba)

Secure Shell 구성

UNIX 및 Linux Platform에 RAC 설치할 때 Software는 하나의 노드에 install된다. Oracle은 보안적인 통신을 사용해서 software binary file을 다른 클러스터 노드에 복사한다.
ssh를 사용한다. ssh를 구성하는 데 처음으로 RSA(Rivest Shamir Adleman) KEY와 DSA KEY를 각 클러스터 노드에 생성해야한다.
- 비밀키와 공개키를 생성한 후, 모든 cluster node member key를 , 각 노드에 동일한 인증키 파일에 복사한다. 완료되면, ssh agent를 기동해서 key를 memory에 로드한다.

Red Hat Linux 상에서 RSA키 및 DSA 키를 구성하는 절차
1. 한번 logout한 후, oracle 유저(rac node1계정)로 다시 로그인한다.

여기서 root 유저로부터 oracle 유저로 변경하는 데 su 명령어를 사용하면 안된다. 정상적으로 수행하기 위해서는 root유저에서 os session을 완전히 종료 후, oracle user로 새로운 세션을 시작해야한다.

oracle user 홈디렉토리에서 .ssh 디렉토리가 존재하는지 확인해야한다.

$ ls -a $HOME
$ mkdir ~/.ssh
$ chmod 700 ~/.ssh

RSA 타입의 공개 암호화 키와 비밀암호화키를 생성한다.
/usr/bin/ssh-keygen -t rsa

Enter Key를 눌러, Key File의 Default 디렉토리를 넣는다.
passphrase를 입력할 때는 oracle 유저 패스워드와 다른 passphrase를 입력해서 확인한다.
이 명령어에 의해서, /home/oracle/.ssh/id_rsa.pub 파일에 공개키가 생성되고, /home/oracle/.ssh/id_rsa 파일에 비밀키가 생성된다.
주의: System Security를 보호하기 위해, 다른 유저에게 비밀키를 배포하지 말 것

oracle 각 노드 계정에 DSA 타입의 공개키 및 비밀키를 생성한다.

/usr/bin/ssh-keygen -t dsa
Enter, key file default 디렉토리를 넣는다.
passphrase를 입력할 때는 oracle 유저 패스워드와 다른 passphrase를 입력해서 확인한다.
/home/oracle/.ssh/id_dsa.pub 파일에 공개키가 생성되고, /home/oracle/.ssh/id_dsa 파일에 비밀키가 생성된다.

클러스터에 추가할 각 노드에서 순서 1부터 순서 4까지 반복한다.

authorized_keys 추가

SSH 에서 authorized_keys에 공개키(id_rsa.pub)를 추가하면 비밀번호 없이 SSH 접속이 가능하다.
SSH 키 기반 인증을 설정하기 위한 과정

oracle user에서 디렉토리에 이동한다.

cd ~/.ssh

RSA키 및 DSA키를 authorized_keys 파일에 추가한 후, .ssh 디렉토리에 내용을 조회한다.

$ cat id_rsa.pub >>authorized_keys
$ cat id_dsa.pub >>authorized_kyes
$ ls

authorized_keys 파일에 추가해서 생성한 키인 id_dsa.pub 및 id_rsa.pub과 공개키인 id_dsa 및 id_rsa가 표시된다.

scp 혹은 sftp를 통해 authorized_keys 파일을 remote node 상의 oracle user의 .ssh directory에 copy한다.

scp 명령어를 통해 node1-> node2에 복사한다. (이때 각 노드의 oracle user 패스워드가 동일해야한다)

ssh를 사용해서 생성한 passphrase 사용해서 authorized_keys 파일을 복사한 노드에 로그인한다.
클러스터에 노드가 3개 이상 있는 경우, 3, 4번을 반복한다.

마지막으로 변경한 authorized_keys 파일을 다음 노드에 복사하여,

OS 환경 구성 개요

linux umask를 022로 설정
$ORACLE_BASE: oracle software install할 디렉토리로 지정
/tmp 디렉토리에서 사용가능한 디스크 공간이 400mb 미만인 경우에서도 별도 파일 시스템에는 400mb이상 사용공간이 있는 경우, file system에 대체해서 일시적으로 디렉토리를 지정할 수 있도록 TEMP 및 TMPDIR 환경변수를 사용할 수 있다.
Oracle Clusterware를 install하기 전에, Oracle Clusterware 홈(CRS HOME)디렉토리에 ORACLE_HOME이라는 변수를 설정가능하다.
Oracle Clusterware가 install된 후에, 환경변수 ORACLE_HOME은 Oracle Database 홈 디렉토리 값을 반영해서 변경된다.

네트워크 구성

네트워크를 구성하고, 클러스터 내 각 노드가 클러스터 내 다른 노드와 통신하기 위한 절차

cluster명 결정.

host domain내에서 global하게 유일해야할 것
1글자 이상, 15글자 미만
3rd party 벤더 클러스터웨어를 사용하는 경우에는, 벤터 클러스터명을 사용하는 것을 권장한다

클러스터 노드명에는 각 노드 primary host명을 사용한다. 즉, hostname 명령어에 의해 표시되는 이름을 사용한다.

숫자로 시작하면 안된다. 대문자/소문자로 시작한다. -(dash)가 유일
FQDN 혹은 short hostname 둘 중 하나로 구성

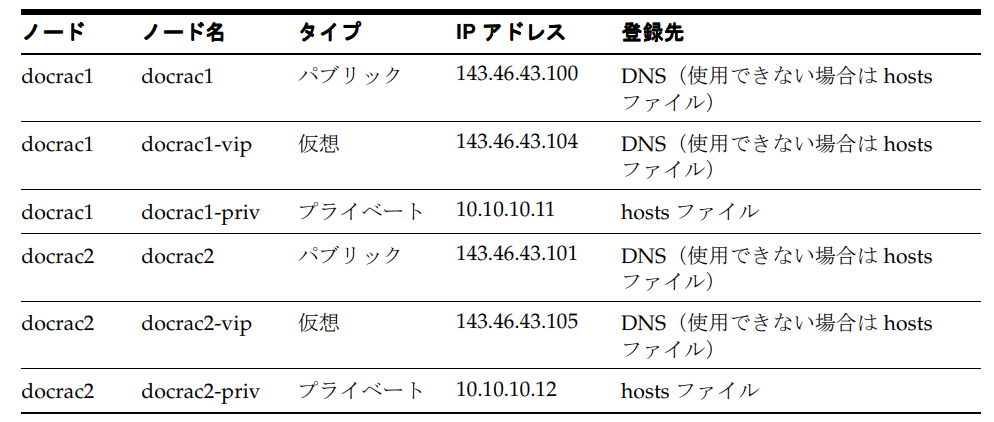

각 노드 private node명 혹은 private ip address를 결정한다. priavte ip address는 이 클러스터 내 다른 노드만이 access가능한 address
- 오라클 database에서는 node간 혹은 instance간 cache fusion 통신에 private ip address를 사용한다.
- public_hostname-priv 형식의 이름을 지정할 것을 권장한다.
Oracle Database는 client와 database간 접속에 VIP address를 사용하기 위해서, vip address는 public하게 access 가능해야 한다. (public_hostname-vip 형식으로 지정)
vip host명은 public node명에서 node가 정지되어 있을 때에 노드에 전송되는 client request를 재루팅하기 위해 사용된다.

클러스터 각 노드에서, 대응하는 네트워크명을 갖는 public ip address를 1개의 network adapter에 할당하고, 대응하는 network명을 갖는 private ip address를 1개의 network adapter에 할당한다. (nmtui)

각 노드의 public명은, 사용하는 DNS에 등록되어 있어야 한다. 사용 가능한 DNS가 없는 경우, /etc/hosts 파일에 네트워크명과 ip address를 등록한다.
- ping 명령어를 사용해 interconnect interface가 접속가능한지 테스트 가능하다.

Cluster내 각 노드에서 VIP address는 public ip address와 동일한 서브넷 상에 존재한다.

[root@cowjin1 ~]# cat /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.0.131 cowjin1
192.168.0.132 catjin2

192.168.0.133 cowjin1-vip
192.168.0.134 catjin2-vip

192.168.0.135 cowjin-cluster-scan

10.10.0.1   cowjin-priv1
10.10.0.2   catjin-priv1
20.20.0.1   cowjin-priv2
20.20.0.2   catjin-priv2
30.30.0.1   cowjin-priv3
30.30.0.2   catjin-priv3
40.40.40.1  cowjin-priv4
40.40.40.2  catjin-priv4

FQDN (Fully QUalified Domain Name, 완전한 도메인 이름)

FQDN
네트워크와 호스트명
FQDN = hostname + domain name

Short Hostname (단축 호스트명)

도메인 정보를 포함하지 않는 짧은 호스트명
서버 내부에서 로컬 식별자로 사용
FQDN의 호스트명 부분만 포함하여, 도메인 없이 독립적으로 사용 가능

OS 시스템 및 Software

시간 설정 (NTP)

양쪽 노드의 시간을 동일하게 설정하기 위해서 Network Time Protocol 기능을 사용
NTP: Network에서 접속된 서버 시간을 동기화하도록 설계된 protocol
- NTP 서버로 불리는 1개 이상의 서버에 대응해서 정기적으로 timing request를 수행한다.

Install Directory 및 Shared Disk 구성

클러스터 내 각 노드에는 OCR 파일 및 database file을 저장하는 외부 공유 디스크가 필요하다.
지원되는 Cluster File System. OCFS, IBM platform의 GPFS(AIX서버) 등
Block Device에서 구성되는 Shared Disk partition. Block Device는 Linux File System을 사용해서 mount되는 Disk Partition이다.
- Oracle Clusterware 및 Oracle RAC에 의해 직접 쓰여진다.
- 권장: Oracle Database 파일용의 ASM관리 (Oracle Clusterware File은 ASM에 저장할 수 없다.)

Block Device 구성

Oracle Clusterware release 10.2 이상에서는 RHEL 4.0을 사용할 경우에 RAW 디바이스가 아닌 Block Device가 사용가능하다.
- Oracle Clusterware 파일은 Default로 direct I/O를 사용하도록 구성되어 있기 때문에, Block Device에 직접 쓸 수 있다.

Oracle Clusterware Install하기 전, shared disk partition

OCR 영역에 280MB 파티션 1
OCR Mirror: 280mb 파티션1
Voting Disk마다 하나씩 사용할 280MB 파티션 3개
normal 구성인 경우..

주의: fdisk 를 사용해서 device size(256mb 등) 지정해서 partition을 생성하면 실제로 생성되는 device가 disk의 필요한 사이즈보다 작게 될 경우가 있다.
이는 현행의 fdisk 제한이 원인으로 발생한다.

Oracle 구성 software는 device에 256mb 이상의 사용가능한 disk 영역이 포함되는 것을 확인한다. (280mb 이상으로 설정 권장)

파티션 사이즈는 fdisk -s partition으로 확인이 가능하다.

Block Device

root 유저로 로그인
/sbin/fdisk -l : 사용할 디스크 디바이스명을 식별하기 위해서는 cluster 최초 노드(node1)에서 명령어를 수행한다.

추가된 신규 block device 혹은 partition되어 있지 않은 사용 가능영역이 있는 partition되어있는 device에 필요한 disk partition을 작성할 수 있다.

ORACLE_BASE

Oracle Software Install 최상위 디렉토리로서 동작한다. OFA(Optimal Flexible Architecture) 가이드라인에 따르면, /mount_point/app/oracle 의 path를 사용하는 것을 권장한다.
ORACLE_BASE 디렉토리에 사용하는 파일 시스템에는 Oracle Database Software Install 때문에 7GB 이상의 사용 가능한 디스크 영역이 필요하다.
- ORACLE_BASE 디렉토리 PATH는 모든 노드상에서 동일해야 한다.
df -h 명령어를 사용해서 마운트된 각 파일 시스템의 사용 가능한 디스크 영역을 조회할 수 있다.
