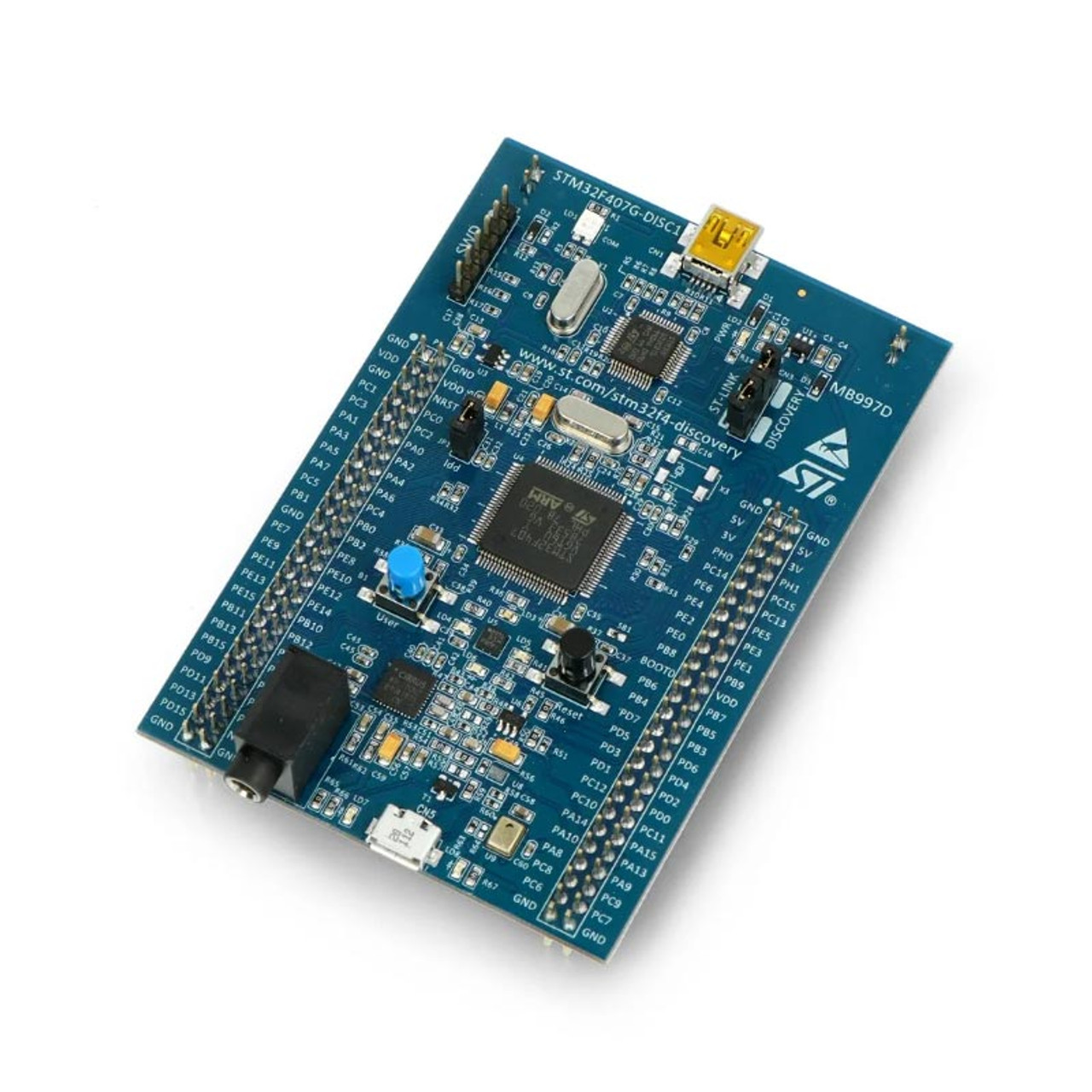

Week 2 Day 5: 프로젝트: PWM 기반 부저 멜로디 재생

학습 목표

PWM을 이용한 부저 제어 원리를 이해한다
음계와 주파수의 관계를 파악하고 구현한다
타이머를 활용하여 정확한 음 길이를 제어한다
멜로디 데이터 구조를 설계하고 재생 엔진을 구현한다
음량 조절, 템포 변경 등 고급 기능을 추가한다

1. 부저와 소리의 이해

1.1 부저의 종류와 동작 원리

수동 부저 vs 능동 부저

능동 부저 (Active Buzzer)
- 내부에 발진 회로 포함
- 전원만 인가하면 고정된 주파수 출력
- 제어 불가능
- 용도: 알람, 경고음

수동 부저 (Passive Buzzer)
- 외부에서 주파수 신호 입력 필요
- PWM으로 주파수 제어
- 다양한 음 출력 가능
- 용도: 멜로디 재생, 효과음

수동 부저 동작 원리

PWM 신호 입력 → 압전 소자 진동 → 소리 발생

주파수가 높을수록 → 고음
주파수가 낮을수록 → 저음
듀티 사이클 → 음량 제어 (50% 권장)

예시:
440Hz PWM → 라(A4) 음
880Hz PWM → 라(A5) 음 (1옥타브 위)

연결 방법

STM32 PWM 출력 핀 (예: PA8, TIM1_CH1)
    ↓
[저항 100Ω] (선택사항, 전류 제한)
    ↓
부저 (+)
    ↓
부저 (-)
    ↓
GND

또는 트랜지스터 드라이버 사용:
PWM → [저항 1kΩ] → 트랜지스터 베이스
                     콜렉터 → 부저 (+)
                     이미터 → GND

1.2 음계와 주파수

12평균율 음계

서양 음악의 기본: 1옥타브 = 12개 반음

C   C#  D   D#  E   F   F#  G   G#  A   A#  B
도  도# 레  레# 미  파  파# 솔  솔# 라  라# 시

주파수 계산 공식

기준음: A4 (라) = 440Hz

반음 위 = 현재 주파수 × 2^(1/12)
반음 아래 = 현재 주파수 / 2^(1/12)

1옥타브 위 = 현재 주파수 × 2
1옥타브 아래 = 현재 주파수 / 2

예시:
A4 = 440Hz
A5 = 440Hz × 2 = 880Hz
A3 = 440Hz / 2 = 220Hz
A#4 = 440Hz × 2^(1/12) = 466.16Hz

음계 주파수 테이블 (4옥타브 기준)

// C4(도) ~ B4(시)
const uint16_t notes_freq[] = {
  262,  // C4  (도)
  277,  // C#4 (도#)
  294,  // D4  (레)
  311,  // D#4 (레#)
  330,  // E4  (미)
  349,  // F4  (파)
  370,  // F#4 (파#)
  392,  // G4  (솔)
  415,  // G#4 (솔#)
  440,  // A4  (라)
  466,  // A#4 (라#)
  494   // B4  (시)
};

1.3 음 길이와 템포

음표 길이

온음표 (Whole Note)      = 4박자
2분음표 (Half Note)      = 2박자
4분음표 (Quarter Note)   = 1박자
8분음표 (Eighth Note)    = 0.5박자
16분음표 (Sixteenth Note) = 0.25박자

점음표 (Dotted Note) = 원래 길이 × 1.5
예: 점4분음표 = 1박자 × 1.5 = 1.5박자

템포 (BPM)

BPM = Beats Per Minute (1분당 박자 수)

1박자 시간(ms) = 60000 / BPM

예시:
BPM = 120
1박자 = 60000 / 120 = 500ms
4분음표 = 500ms
8분음표 = 250ms
2분음표 = 1000ms

2. PWM 부저 제어 기본

2.1 CubeMX 설정

Timer 설정 (TIM1 예시)

1. Pinout & Configuration
   - Timers → TIM1 선택
   - Clock Source: Internal Clock
   - Channel1: PWM Generation CH1

2. Parameter Settings
   - Prescaler: 계산 필요 (아래 참조)
   - Counter Period (ARR): 계산 필요
   - Pulse (CCR): ARR / 2 (50% 듀티)

3. GPIO Settings
   - PA8: TIM1_CH1 (부저 연결)

주파수 설정 계산

Timer 주파수 = APB 클럭 / (Prescaler + 1)
출력 주파수 = Timer 주파수 / (ARR + 1)

예시: 440Hz (라) 출력
APB2 클럭 = 168MHz (TIM1은 APB2)
목표 주파수 = 440Hz

방법 1: 높은 분해능
Prescaler = 0
Timer 주파수 = 168MHz
ARR = 168,000,000 / 440 - 1 = 381,817
CCR = ARR / 2 = 190,909

방법 2: 간단한 계산
Prescaler = 168 - 1
Timer 주파수 = 1MHz
ARR = 1,000,000 / 440 - 1 = 2,272
CCR = ARR / 2 = 1,136

2.2 기본 부저 제어 함수

초기화 코드

#include "main.h"

extern TIM_HandleTypeDef htim1;

void buzzer_init(void)
{
  // PWM 시작 (초기에는 무음)
  HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 0);  // 무음
}

void buzzer_off(void)
{
  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 0);
}

주파수 설정 함수

void buzzer_set_frequency(uint16_t frequency)
{
  if (frequency == 0)
  {
    buzzer_off();
    return;
  }

  // Prescaler = 168 - 1 (1MHz Timer)
  uint32_t arr = 1000000 / frequency - 1;
  uint32_t ccr = arr / 2;  // 50% 듀티

  __HAL_TIM_SET_AUTORELOAD(&htim1, arr);
  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, ccr);
}

음 재생 함수

void buzzer_play_tone(uint16_t frequency, uint16_t duration_ms)
{
  buzzer_set_frequency(frequency);
  HAL_Delay(duration_ms);
  buzzer_off();
}

2.3 기본 테스트

음계 테스트

void test_scale(void)
{
  const uint16_t scale[] = {262, 294, 330, 349, 392, 440, 494, 523};
  const char* names[] = {"C", "D", "E", "F", "G", "A", "B", "C"};

  printf("\r\n=== Scale Test ===\r\n");

  for (uint8_t i = 0; i < 8; i++)
  {
    printf("%s: %d Hz\r\n", names[i], scale[i]);
    buzzer_play_tone(scale[i], 500);
    HAL_Delay(100);  // 음 사이 간격
  }

  printf("Complete!\r\n");
}

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_TIM1_Init();

  buzzer_init();

  printf("\r\n=== Buzzer Test ===\r\n");

  test_scale();

  while (1)
  {
    HAL_Delay(1000);
  }
}

3. 음계 데이터베이스 구축

3.1 음계 정의

매크로 정의 방식

// 음표 정의
#define NOTE_C4   262
#define NOTE_CS4  277
#define NOTE_D4   294
#define NOTE_DS4  311
#define NOTE_E4   330
#define NOTE_F4   349
#define NOTE_FS4  370
#define NOTE_G4   392
#define NOTE_GS4  415
#define NOTE_A4   440
#define NOTE_AS4  466
#define NOTE_B4   494

#define NOTE_C5   523
#define NOTE_CS5  554
#define NOTE_D5   587
#define NOTE_DS5  622
#define NOTE_E5   659
#define NOTE_F5   698
#define NOTE_FS5  740
#define NOTE_G5   784
#define NOTE_GS5  831
#define NOTE_A5   880
#define NOTE_AS5  932
#define NOTE_B5   988

#define NOTE_REST 0  // 쉼표

열거형 정의 방식

typedef enum {
  NOTE_C,
  NOTE_CS,
  NOTE_D,
  NOTE_DS,
  NOTE_E,
  NOTE_F,
  NOTE_FS,
  NOTE_G,
  NOTE_GS,
  NOTE_A,
  NOTE_AS,
  NOTE_B,
  NOTE_MAX
} Note_t;

typedef enum {
  OCTAVE_3 = 0,
  OCTAVE_4 = 1,
  OCTAVE_5 = 2,
  OCTAVE_6 = 3,
  OCTAVE_MAX
} Octave_t;

// 주파수 테이블 (옥타브별)
const uint16_t note_freq_table[OCTAVE_MAX][NOTE_MAX] = {
  // Octave 3
  {131, 139, 147, 156, 165, 175, 185, 196, 208, 220, 233, 247},
  // Octave 4
  {262, 277, 294, 311, 330, 349, 370, 392, 415, 440, 466, 494},
  // Octave 5
  {523, 554, 587, 622, 659, 698, 740, 784, 831, 880, 932, 988},
  // Octave 6
  {1047, 1109, 1175, 1245, 1319, 1397, 1480, 1568, 1661, 1760, 1865, 1976}
};

uint16_t get_note_frequency(Note_t note, Octave_t octave)
{
  if (note >= NOTE_MAX || octave >= OCTAVE_MAX)
    return 0;

  return note_freq_table[octave][note];
}

3.2 음표 길이 정의

음표 타입

typedef enum {
  DURATION_WHOLE = 4,      // 온음표
  DURATION_HALF = 2,       // 2분음표
  DURATION_QUARTER = 1,    // 4분음표
  DURATION_EIGHTH = 0,     // 8분음표 (특수 처리)
  DURATION_SIXTEENTH = 0   // 16분음표 (특수 처리)
} NoteDuration_t;

// 실제 시간 계산
uint16_t calculate_duration_ms(NoteDuration_t duration, uint16_t bpm)
{
  uint16_t quarter_note_ms = 60000 / bpm;

  switch (duration)
  {
    case DURATION_WHOLE:
      return quarter_note_ms * 4;

    case DURATION_HALF:
      return quarter_note_ms * 2;

    case DURATION_QUARTER:
      return quarter_note_ms;

    case DURATION_EIGHTH:
      return quarter_note_ms / 2;

    case DURATION_SIXTEENTH:
      return quarter_note_ms / 4;

    default:
      return quarter_note_ms;
  }
}

확장된 음표 길이

typedef struct {
  float beats;       // 박자 수 (0.25, 0.5, 1, 1.5, 2, 3, 4 등)
  uint8_t is_dotted; // 점음표 여부
} NoteLength_t;

uint16_t get_note_duration_ms(NoteLength_t length, uint16_t bpm)
{
  uint16_t quarter_ms = 60000 / bpm;
  uint16_t duration = (uint16_t)(quarter_ms * length.beats);

  if (length.is_dotted)
  {
    duration = (uint16_t)(duration * 1.5f);
  }

  return duration;
}

// 사용 예시
NoteLength_t quarter = {1.0f, 0};         // 4분음표
NoteLength_t dotted_quarter = {1.0f, 1};  // 점4분음표
NoteLength_t eighth = {0.5f, 0};          // 8분음표
NoteLength_t half = {2.0f, 0};            // 2분음표

4. 멜로디 데이터 구조

4.1 단순 구조

음표 구조체

typedef struct {
  uint16_t frequency;  // Hz
  uint16_t duration;   // ms
} MusicNote_t;

// 학교종 멜로디
const MusicNote_t school_bell[] = {
  {NOTE_G4, 500}, {NOTE_G4, 500}, {NOTE_A4, 500}, {NOTE_A4, 500},
  {NOTE_G4, 500}, {NOTE_G4, 500}, {NOTE_E4, 1000},
  {NOTE_G4, 500}, {NOTE_G4, 500}, {NOTE_E4, 500}, {NOTE_E4, 500},
  {NOTE_D4, 1500},
  {NOTE_G4, 500}, {NOTE_G4, 500}, {NOTE_A4, 500}, {NOTE_A4, 500},
  {NOTE_G4, 500}, {NOTE_G4, 500}, {NOTE_E4, 1000},
  {NOTE_G4, 500}, {NOTE_E4, 500}, {NOTE_D4, 500}, {NOTE_E4, 500},
  {NOTE_C4, 1500},
  {0, 0}  // 종료 마커
};

4.2 고급 구조

완전한 음표 구조

typedef struct {
  Note_t note;           // 음계 (C, D, E, ...)
  Octave_t octave;       // 옥타브 (3, 4, 5, ...)
  float beats;           // 박자 수
  uint8_t is_dotted;     // 점음표
  uint8_t is_rest;       // 쉼표
} AdvancedNote_t;

// 학교종 (BPM 120)
const AdvancedNote_t school_bell_advanced[] = {
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0},  // 라
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0},  // 라
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_E, OCTAVE_4, 2.0f, 0, 0},  // 미 (2박)

  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_E, OCTAVE_4, 1.0f, 0, 0},  // 미
  {NOTE_E, OCTAVE_4, 1.0f, 0, 0},  // 미
  {NOTE_D, OCTAVE_4, 3.0f, 0, 0},  // 레 (3박)

  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0},  // 라
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0},  // 라
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_E, OCTAVE_4, 2.0f, 0, 0},  // 미 (2박)

  {NOTE_G, OCTAVE_4, 1.0f, 0, 0},  // 솔
  {NOTE_E, OCTAVE_4, 1.0f, 0, 0},  // 미
  {NOTE_D, OCTAVE_4, 1.0f, 0, 0},  // 레
  {NOTE_E, OCTAVE_4, 1.0f, 0, 0},  // 미
  {NOTE_C, OCTAVE_4, 3.0f, 0, 0},  // 도 (3박)

  {NOTE_C, OCTAVE_4, 0.0f, 0, 1}   // 종료
};

4.3 곡 정보 구조

곡 메타데이터

typedef struct {
  const char* title;           // 곡 제목
  const char* composer;        // 작곡가
  uint16_t bpm;                // 템포
  const AdvancedNote_t* notes; // 음표 데이터
  uint16_t note_count;         // 음표 개수
} Song_t;

// 곡 정의
const Song_t songs[] = {
  {
    .title = "School Bell",
    .composer = "Traditional",
    .bpm = 120,
    .notes = school_bell_advanced,
    .note_count = sizeof(school_bell_advanced) / sizeof(AdvancedNote_t)
  },
  // 다른 곡들...
};

5. 멜로디 재생 엔진

5.1 기본 재생 함수

단순 재생

void play_melody_simple(const MusicNote_t* melody)
{
  uint16_t i = 0;

  while (melody[i].frequency != 0 || melody[i].duration != 0)
  {
    if (melody[i].frequency > 0)
    {
      buzzer_set_frequency(melody[i].frequency);
    }
    else
    {
      buzzer_off();  // 쉼표
    }

    HAL_Delay(melody[i].duration);
    buzzer_off();
    HAL_Delay(50);  // 음 사이 간격

    i++;
  }
}

// 사용 예시
int main(void)
{
  // ...
  buzzer_init();

  printf("Playing: School Bell\r\n");
  play_melody_simple(school_bell);

  printf("Complete!\r\n");

  while (1)
  {
    HAL_Delay(1000);
  }
}

5.2 고급 재생 함수

템포 기반 재생

void play_song(const Song_t* song)
{
  printf("\r\n=== Now Playing ===\r\n");
  printf("Title: %s\r\n", song->title);
  printf("Composer: %s\r\n", song->composer);
  printf("BPM: %d\r\n\r\n", song->bpm);

  uint16_t quarter_ms = 60000 / song->bpm;

  for (uint16_t i = 0; i < song->note_count; i++)
  {
    const AdvancedNote_t* note = &song->notes[i];

    // 종료 체크
    if (note->is_rest && note->beats == 0)
      break;

    // 음 길이 계산
    uint16_t duration = (uint16_t)(quarter_ms * note->beats);
    if (note->is_dotted)
    {
      duration = (uint16_t)(duration * 1.5f);
    }

    // 재생
    if (!note->is_rest)
    {
      uint16_t freq = get_note_frequency(note->note, note->octave);
      buzzer_set_frequency(freq);
    }
    else
    {
      buzzer_off();
    }

    // 음 길이의 90%만 소리 (레가토 효과)
    HAL_Delay((uint16_t)(duration * 0.9f));
    buzzer_off();
    HAL_Delay((uint16_t)(duration * 0.1f));
  }

  buzzer_off();
  printf("\r\nPlayback complete!\r\n");
}

5.3 비블로킹 재생

타이머 인터럽트 기반

typedef struct {
  const Song_t* song;
  uint16_t current_note;
  uint32_t note_start_time;
  uint16_t note_duration;
  uint8_t is_playing;
  uint8_t is_paused;
} MusicPlayer_t;

volatile MusicPlayer_t player = {0};

void music_player_init(void)
{
  player.song = NULL;
  player.current_note = 0;
  player.is_playing = 0;
  player.is_paused = 0;
}

void music_player_start(const Song_t* song)
{
  player.song = song;
  player.current_note = 0;
  player.is_playing = 1;
  player.is_paused = 0;
  player.note_start_time = HAL_GetTick();

  // 첫 음 재생
  play_next_note();
}

void play_next_note(void)
{
  if (player.song == NULL || !player.is_playing)
    return;

  if (player.current_note >= player.song->note_count)
  {
    // 재생 완료
    player.is_playing = 0;
    buzzer_off();
    return;
  }

  const AdvancedNote_t* note = &player.song->notes[player.current_note];

  // 종료 체크
  if (note->is_rest && note->beats == 0)
  {
    player.is_playing = 0;
    buzzer_off();
    return;
  }

  // 음 길이 계산
  uint16_t quarter_ms = 60000 / player.song->bpm;
  player.note_duration = (uint16_t)(quarter_ms * note->beats);

  if (note->is_dotted)
  {
    player.note_duration = (uint16_t)(player.note_duration * 1.5f);
  }

  // 재생
  if (!note->is_rest)
  {
    uint16_t freq = get_note_frequency(note->note, note->octave);
    buzzer_set_frequency(freq);
  }
  else
  {
    buzzer_off();
  }

  player.note_start_time = HAL_GetTick();
}

void music_player_update(void)
{
  if (!player.is_playing || player.is_paused)
    return;

  uint32_t elapsed = HAL_GetTick() - player.note_start_time;

  // 음의 90% 지점에서 소리 끄기
  if (elapsed >= (uint32_t)(player.note_duration * 0.9f))
  {
    buzzer_off();
  }

  // 음 종료
  if (elapsed >= player.note_duration)
  {
    player.current_note++;
    play_next_note();
  }
}

void music_player_pause(void)
{
  player.is_paused = 1;
  buzzer_off();
}

void music_player_resume(void)
{
  if (player.is_paused)
  {
    player.is_paused = 0;
    player.note_start_time = HAL_GetTick();
  }
}

void music_player_stop(void)
{
  player.is_playing = 0;
  player.is_paused = 0;
  buzzer_off();
}

// 메인 루프
int main(void)
{
  // ...
  buzzer_init();
  music_player_init();

  music_player_start(&songs[0]);

  while (1)
  {
    music_player_update();

    // 다른 작업 가능
    HAL_Delay(1);
  }
}

6. 고급 기능 구현

6.1 음량 조절

PWM 듀티 사이클 제어

typedef enum {
  VOLUME_MUTE = 0,
  VOLUME_LOW = 25,
  VOLUME_MEDIUM = 50,
  VOLUME_HIGH = 75,
  VOLUME_MAX = 100
} Volume_t;

volatile Volume_t current_volume = VOLUME_MEDIUM;

void buzzer_set_frequency_with_volume(uint16_t frequency, Volume_t volume)
{
  if (frequency == 0 || volume == VOLUME_MUTE)
  {
    buzzer_off();
    return;
  }

  uint32_t arr = 1000000 / frequency - 1;
  uint32_t ccr = (arr * volume) / 100;

  __HAL_TIM_SET_AUTORELOAD(&htim1, arr);
  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, ccr);
}

void set_volume(Volume_t volume)
{
  current_volume = volume;
}

Volume_t get_volume(void)
{
  return current_volume;
}

// 재생 함수에 적용
void play_next_note_with_volume(void)
{
  // ... (이전 코드)

  if (!note->is_rest)
  {
    uint16_t freq = get_note_frequency(note->note, note->octave);
    buzzer_set_frequency_with_volume(freq, current_volume);
  }

  // ...
}

6.2 템포 조절

배속 재생

typedef enum {
  TEMPO_HALF = 50,      // 0.5배속
  TEMPO_NORMAL = 100,   // 1배속
  TEMPO_FAST = 150,     // 1.5배속
  TEMPO_DOUBLE = 200    // 2배속
} TempoMultiplier_t;

volatile TempoMultiplier_t tempo_multiplier = TEMPO_NORMAL;

uint16_t get_adjusted_bpm(uint16_t original_bpm)
{
  return (original_bpm * tempo_multiplier) / 100;
}

void set_tempo(TempoMultiplier_t tempo)
{
  tempo_multiplier = tempo;
}

// 재생 시 적용
void play_next_note_with_tempo(void)
{
  // ...

  uint16_t adjusted_bpm = get_adjusted_bpm(player.song->bpm);
  uint16_t quarter_ms = 60000 / adjusted_bpm;
  player.note_duration = (uint16_t)(quarter_ms * note->beats);

  // ...
}

6.3 반복 재생

루프 및 구간 반복

typedef struct {
  uint8_t enabled;
  uint16_t start_note;
  uint16_t end_note;
  uint16_t repeat_count;
  uint16_t current_repeat;
} LoopInfo_t;

volatile LoopInfo_t loop_info = {0};

void set_loop(uint16_t start, uint16_t end, uint16_t count)
{
  loop_info.enabled = 1;
  loop_info.start_note = start;
  loop_info.end_note = end;
  loop_info.repeat_count = count;
  loop_info.current_repeat = 0;
}

void disable_loop(void)
{
  loop_info.enabled = 0;
}

void play_next_note_with_loop(void)
{
  // ... (음 재생 로직)

  // 루프 체크
  if (loop_info.enabled &&
      player.current_note >= loop_info.end_note)
  {
    loop_info.current_repeat++;

    if (loop_info.current_repeat < loop_info.repeat_count)
    {
      player.current_note = loop_info.start_note;
      return;
    }
    else
    {
      loop_info.enabled = 0;
    }
  }

  // ...
}

// 전체 곡 반복
void set_infinite_loop(void)
{
  set_loop(0, player.song->note_count - 1, 0xFFFF);
}

6.4 음색 효과

비브라토 (Vibrato)

typedef struct {
  uint8_t enabled;
  uint16_t rate;       // Hz (주파수 변동 속도)
  uint16_t depth;      // Hz (주파수 변동 폭)
} Vibrato_t;

volatile Vibrato_t vibrato = {
  .enabled = 0,
  .rate = 5,    // 5Hz 변동
  .depth = 10   // ±10Hz
};

void apply_vibrato(uint16_t base_freq)
{
  if (!vibrato.enabled)
  {
    buzzer_set_frequency_with_volume(base_freq, current_volume);
    return;
  }

  static uint32_t last_update = 0;
  static int16_t offset = 0;
  static int8_t direction = 1;

  uint32_t now = HAL_GetTick();

  if (now - last_update >= (1000 / vibrato.rate / 2))
  {
    offset += direction * (vibrato.depth / 10);

    if (abs(offset) >= vibrato.depth)
    {
      direction = -direction;
    }

    last_update = now;
  }

  uint16_t modulated_freq = base_freq + offset;
  buzzer_set_frequency_with_volume(modulated_freq, current_volume);
}

트레몰로 (Tremolo)

typedef struct {
  uint8_t enabled;
  uint16_t rate;       // Hz (음량 변동 속도)
  uint8_t depth;       // % (음량 변동 폭)
} Tremolo_t;

volatile Tremolo_t tremolo = {
  .enabled = 0,
  .rate = 5,     // 5Hz
  .depth = 30    // 30% 변동
};

void apply_tremolo(uint16_t frequency)
{
  if (!tremolo.enabled)
  {
    buzzer_set_frequency_with_volume(frequency, current_volume);
    return;
  }

  static uint32_t last_update = 0;
  static int8_t volume_offset = 0;
  static int8_t direction = 1;

  uint32_t now = HAL_GetTick();

  if (now - last_update >= (1000 / tremolo.rate / 2))
  {
    volume_offset += direction * (tremolo.depth / 10);

    if (abs(volume_offset) >= tremolo.depth)
    {
      direction = -direction;
    }

    last_update = now;
  }

  int16_t modulated_volume = current_volume + volume_offset;

  if (modulated_volume < 0)
    modulated_volume = 0;
  if (modulated_volume > 100)
    modulated_volume = 100;

  buzzer_set_frequency_with_volume(frequency, (Volume_t)modulated_volume);
}

7. 사용자 인터페이스

7.1 버튼 제어

재생 컨트롤

#define BTN_PLAY_PAUSE  GPIOA, GPIO_PIN_0
#define BTN_STOP        GPIOA, GPIO_PIN_1
#define BTN_NEXT        GPIOA, GPIO_PIN_2
#define BTN_PREV        GPIOA, GPIO_PIN_3
#define BTN_VOL_UP      GPIOA, GPIO_PIN_4
#define BTN_VOL_DOWN    GPIOA, GPIO_PIN_5

void handle_button_press(void)
{
  static uint32_t last_press[6] = {0};
  uint32_t now = HAL_GetTick();
  uint32_t debounce = 200;  // 200ms 디바운스

  // Play/Pause
  if (HAL_GPIO_ReadPin(BTN_PLAY_PAUSE) == GPIO_PIN_RESET &&
      (now - last_press[0] > debounce))
  {
    if (player.is_playing && !player.is_paused)
    {
      music_player_pause();
      printf("Paused\r\n");
    }
    else if (player.is_paused)
    {
      music_player_resume();
      printf("Resumed\r\n");
    }
    else
    {
      music_player_start(&songs[0]);
      printf("Playing\r\n");
    }

    last_press[0] = now;
  }

  // Stop
  if (HAL_GPIO_ReadPin(BTN_STOP) == GPIO_PIN_RESET &&
      (now - last_press[1] > debounce))
  {
    music_player_stop();
    printf("Stopped\r\n");
    last_press[1] = now;
  }

  // Volume Up
  if (HAL_GPIO_ReadPin(BTN_VOL_UP) == GPIO_PIN_RESET &&
      (now - last_press[4] > debounce))
  {
    if (current_volume < VOLUME_MAX)
    {
      current_volume = (Volume_t)(current_volume + 25);
      printf("Volume: %d\r\n", current_volume);
    }
    last_press[4] = now;
  }

  // Volume Down
  if (HAL_GPIO_ReadPin(BTN_VOL_DOWN) == GPIO_PIN_RESET &&
      (now - last_press[5] > debounce))
  {
    if (current_volume > VOLUME_MUTE)
    {
      current_volume = (Volume_t)(current_volume - 25);
      printf("Volume: %d\r\n", current_volume);
    }
    last_press[5] = now;
  }
}

int main(void)
{
  // ...

  while (1)
  {
    music_player_update();
    handle_button_press();

    HAL_Delay(1);
  }
}

7.2 LCD 디스플레이

재생 정보 표시

void display_player_status(void)
{
  static uint32_t last_update = 0;
  uint32_t now = HAL_GetTick();

  if (now - last_update < 100)  // 100ms마다 업데이트
    return;

  lcd_clear();

  if (player.is_playing)
  {
    // 첫 번째 줄: 곡 제목
    lcd_set_cursor(0, 0);
    lcd_print(player.song->title);

    // 두 번째 줄: 재생 상태
    lcd_set_cursor(1, 0);

    if (player.is_paused)
    {
      lcd_print("PAUSED");
    }
    else
    {
      char status[16];
      uint16_t progress = (player.current_note * 100) / player.song->note_count;
      sprintf(status, "Playing %d%%", progress);
      lcd_print(status);
    }

    // 세 번째 줄: 음량
    lcd_set_cursor(2, 0);
    char vol_str[16];
    sprintf(vol_str, "Vol: %d%%", current_volume);
    lcd_print(vol_str);

    // 네 번째 줄: BPM
    lcd_set_cursor(3, 0);
    char bpm_str[16];
    uint16_t current_bpm = get_adjusted_bpm(player.song->bpm);
    sprintf(bpm_str, "BPM: %d", current_bpm);
    lcd_print(bpm_str);
  }
  else
  {
    lcd_set_cursor(0, 0);
    lcd_print("Music Player");
    lcd_set_cursor(1, 0);
    lcd_print("Press PLAY");
  }

  last_update = now;
}

8. 실전 프로젝트: 멀티송 플레이어

8.1 전체 시스템 구조

헤더 파일

// music_player.h
#ifndef MUSIC_PLAYER_H
#define MUSIC_PLAYER_H

#include "main.h"

// 음계 정의
typedef enum {
  NOTE_C, NOTE_CS, NOTE_D, NOTE_DS, NOTE_E, NOTE_F,
  NOTE_FS, NOTE_G, NOTE_GS, NOTE_A, NOTE_AS, NOTE_B,
  NOTE_MAX
} Note_t;

typedef enum {
  OCTAVE_3 = 0, OCTAVE_4, OCTAVE_5, OCTAVE_6, OCTAVE_MAX
} Octave_t;

typedef struct {
  Note_t note;
  Octave_t octave;
  float beats;
  uint8_t is_dotted;
  uint8_t is_rest;
} AdvancedNote_t;

typedef struct {
  const char* title;
  const char* composer;
  uint16_t bpm;
  const AdvancedNote_t* notes;
  uint16_t note_count;
} Song_t;

typedef enum {
  VOLUME_MUTE = 0, VOLUME_LOW = 25, VOLUME_MEDIUM = 50,
  VOLUME_HIGH = 75, VOLUME_MAX = 100
} Volume_t;

// 함수 선언
void music_player_init(void);
void music_player_start(const Song_t* song);
void music_player_pause(void);
void music_player_resume(void);
void music_player_stop(void);
void music_player_update(void);
void set_volume(Volume_t volume);
uint8_t is_playing(void);

#endif

8.2 곡 라이브러리

여러 곡 정의

// songs.c
#include "music_player.h"

// 학교종
const AdvancedNote_t school_bell_notes[] = {
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0}, {NOTE_G, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0}, {NOTE_A, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0}, {NOTE_G, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_E, OCTAVE_4, 2.0f, 0, 0},
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0}, {NOTE_G, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_E, OCTAVE_4, 1.0f, 0, 0}, {NOTE_E, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_D, OCTAVE_4, 3.0f, 0, 0},
  {NOTE_C, OCTAVE_4, 0.0f, 0, 1}  // 종료
};

// 작은 별
const AdvancedNote_t twinkle_star_notes[] = {
  {NOTE_C, OCTAVE_4, 1.0f, 0, 0}, {NOTE_C, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_G, OCTAVE_4, 1.0f, 0, 0}, {NOTE_G, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0}, {NOTE_A, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_G, OCTAVE_4, 2.0f, 0, 0},
  {NOTE_F, OCTAVE_4, 1.0f, 0, 0}, {NOTE_F, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_E, OCTAVE_4, 1.0f, 0, 0}, {NOTE_E, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_D, OCTAVE_4, 1.0f, 0, 0}, {NOTE_D, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_C, OCTAVE_4, 2.0f, 0, 0},
  {NOTE_C, OCTAVE_4, 0.0f, 0, 1}  // 종료
};

// 생일 축하 노래
const AdvancedNote_t happy_birthday_notes[] = {
  {NOTE_G, OCTAVE_4, 0.75f, 0, 0}, {NOTE_G, OCTAVE_4, 0.25f, 0, 0},
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0}, {NOTE_G, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_C, OCTAVE_5, 1.0f, 0, 0}, {NOTE_B, OCTAVE_4, 2.0f, 0, 0},

  {NOTE_G, OCTAVE_4, 0.75f, 0, 0}, {NOTE_G, OCTAVE_4, 0.25f, 0, 0},
  {NOTE_A, OCTAVE_4, 1.0f, 0, 0}, {NOTE_G, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_D, OCTAVE_5, 1.0f, 0, 0}, {NOTE_C, OCTAVE_5, 2.0f, 0, 0},

  {NOTE_G, OCTAVE_4, 0.75f, 0, 0}, {NOTE_G, OCTAVE_4, 0.25f, 0, 0},
  {NOTE_G, OCTAVE_5, 1.0f, 0, 0}, {NOTE_E, OCTAVE_5, 1.0f, 0, 0},
  {NOTE_C, OCTAVE_5, 1.0f, 0, 0}, {NOTE_B, OCTAVE_4, 1.0f, 0, 0},
  {NOTE_A, OCTAVE_4, 2.0f, 0, 0},

  {NOTE_F, OCTAVE_5, 0.75f, 0, 0}, {NOTE_F, OCTAVE_5, 0.25f, 0, 0},
  {NOTE_E, OCTAVE_5, 1.0f, 0, 0}, {NOTE_C, OCTAVE_5, 1.0f, 0, 0},
  {NOTE_D, OCTAVE_5, 1.0f, 0, 0}, {NOTE_C, OCTAVE_5, 2.0f, 0, 0},
  {NOTE_C, OCTAVE_4, 0.0f, 0, 1}  // 종료
};

// 곡 목록
const Song_t song_list[] = {
  {
    .title = "School Bell",
    .composer = "Traditional",
    .bpm = 120,
    .notes = school_bell_notes,
    .note_count = sizeof(school_bell_notes) / sizeof(AdvancedNote_t)
  },
  {
    .title = "Twinkle Star",
    .composer = "Traditional",
    .bpm = 120,
    .notes = twinkle_star_notes,
    .note_count = sizeof(twinkle_star_notes) / sizeof(AdvancedNote_t)
  },
  {
    .title = "Happy Birthday",
    .composer = "Traditional",
    .bpm = 120,
    .notes = happy_birthday_notes,
    .note_count = sizeof(happy_birthday_notes) / sizeof(AdvancedNote_t)
  }
};

const uint8_t song_count = sizeof(song_list) / sizeof(Song_t);

extern const Song_t song_list[];
extern const uint8_t song_count;

8.3 메인 애플리케이션

플레이리스트 기능

// main.c
#include "main.h"
#include "music_player.h"
#include "songs.h"
#include "stdio.h"

uint8_t current_song_index = 0;

void play_next_song(void)
{
  current_song_index++;

  if (current_song_index >= song_count)
  {
    current_song_index = 0;
  }

  music_player_start(&song_list[current_song_index]);

  printf("\r\n=== Now Playing ===\r\n");
  printf("Song %d/%d: %s\r\n",
         current_song_index + 1,
         song_count,
         song_list[current_song_index].title);
}

void play_previous_song(void)
{
  if (current_song_index == 0)
  {
    current_song_index = song_count - 1;
  }
  else
  {
    current_song_index--;
  }

  music_player_start(&song_list[current_song_index]);

  printf("\r\n=== Now Playing ===\r\n");
  printf("Song %d/%d: %s\r\n",
         current_song_index + 1,
         song_count,
         song_list[current_song_index].title);
}

void show_playlist(void)
{
  printf("\r\n=== Playlist ===\r\n");

  for (uint8_t i = 0; i < song_count; i++)
  {
    if (i == current_song_index)
    {
      printf("> ");
    }
    else
    {
      printf("  ");
    }

    printf("%d. %s (%s) - %d BPM\r\n",
           i + 1,
           song_list[i].title,
           song_list[i].composer,
           song_list[i].bpm);
  }

  printf("\r\n");
}

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_TIM1_Init();

  printf("\r\n=== Music Player System ===\r\n");
  printf("Total songs: %d\r\n", song_count);

  music_player_init();
  show_playlist();

  printf("\r\nCommands:\r\n");
  printf("1: Play/Pause\r\n");
  printf("2: Stop\r\n");
  printf("3: Next song\r\n");
  printf("4: Previous song\r\n");
  printf("5: Volume up\r\n");
  printf("6: Volume down\r\n");
  printf("7: Show playlist\r\n\r\n");

  while (1)
  {
    music_player_update();
    handle_button_press();

    // 곡 종료 시 다음 곡 자동 재생
    static uint8_t was_playing = 0;

    if (was_playing && !is_playing())
    {
      HAL_Delay(500);  // 0.5초 대기
      play_next_song();
    }

    was_playing = is_playing();

    HAL_Delay(1);
  }
}

9. 최적화 및 디버깅

9.1 메모리 최적화

PROGMEM 사용 (플래시 메모리 저장)

// 곡 데이터를 플래시에 저장하여 RAM 절약
const AdvancedNote_t school_bell_notes[] __attribute__((section(".rodata"))) = {
  // ...
};

// 읽기
AdvancedNote_t note;
memcpy(&note, &school_bell_notes[i], sizeof(AdvancedNote_t));

9.2 타이밍 정확도

타이머 DMA 사용

// CCR 값을 DMA로 자동 업데이트하여 정확한 타이밍 확보
uint16_t frequency_buffer[100];

void setup_pwm_dma(void)
{
  // DMA 설정으로 주파수 변경 시 지터 최소화
  HAL_TIM_PWM_Start_DMA(&htim1, TIM_CHANNEL_1,
                         (uint32_t*)frequency_buffer, 100);
}

9.3 디버그 출력

재생 상태 모니터링

void debug_print_player_status(void)
{
  if (!player.is_playing)
    return;

  printf("Note: %d/%d | Time: %lu/%lu ms | Vol: %d%%\r\n",
         player.current_note,
         player.song->note_count,
         HAL_GetTick() - player.note_start_time,
         player.note_duration,
         current_volume);
}

10. 실습 과제

과제 1: 멜로디 작곡기

사용자가 버튼으로 음을 입력하여 멜로디를 작곡하고 재생하는 시스템을 구현하세요.

요구사항

12개 버튼으로 음계 입력
최대 100개 음표 저장
녹음/재생/삭제 기능
EEPROM에 저장

힌트

typedef struct {
  AdvancedNote_t notes[100];
  uint16_t note_count;
} UserSong_t;

void record_note(Note_t note, Octave_t octave);
void save_to_eeprom(void);
void load_from_eeprom(void);

과제 2: RTTTL 파서

RTTTL(Ring Tone Text Transfer Language) 형식의 멜로디를 파싱하여 재생하세요.

요구사항

RTTTL 문자열 파싱
동적 곡 생성
UART로 RTTTL 수신
재생 및 저장

RTTTL 예시

Super Mario:d=4,o=5,b=125:16e6,16e6,32p,8e6,16c6,8e6,8g6,8p,8g

힌트

void parse_rtttl(const char* rtttl, Song_t* song);
uint16_t parse_note(const char* note_str);
uint8_t parse_duration(const char* dur_str);

과제 3: 음악 시각화

LCD에 재생 중인 음표를 실시간으로 시각화하세요.

요구사항

악보 형태 표시
현재 재생 위치 표시
스펙트럼 분석기 효과
박자 표시

힌트

void draw_note_on_lcd(Note_t note, Octave_t octave, uint8_t x);
void draw_spectrum(uint16_t frequency);
void animate_beat(void);

11. 트러블슈팅

문제 1: 소리가 나지 않음

증상

부저에서 아무 소리도 나지 않음

진단 및 해결

// 1. PWM 시작 확인
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);

// 2. CCR 값 확인
uint32_t ccr = __HAL_TIM_GET_COMPARE(&htim1, TIM_CHANNEL_1);
printf("CCR: %lu\r\n", ccr);  // 0이면 문제

// 3. 핀 설정 확인
// PA8 = TIM1_CH1 (AF1)

// 4. 부저 극성 확인
// (+)와 (-) 반대로 연결했을 수 있음

// 5. 주파수 범위 확인
// 인간 가청 주파수: 20Hz ~ 20kHz
// 부저 권장: 200Hz ~ 5kHz

문제 2: 음이 정확하지 않음

증상

음계가 맞지 않음, 음이 높거나 낮음

해결

// 원인: Prescaler 설정 오류
// APB2 클럭 확인 (TIM1은 APB2)
// SystemCoreClock, APB2 클럭 확인

// 계산 재확인
// Timer 주파수 = APB2 클럭 / (PSC + 1)
// 출력 주파수 = Timer 주파수 / (ARR + 1)

// 예시: 440Hz 목표
// APB2 = 168MHz, PSC = 167
// Timer = 168MHz / 168 = 1MHz
// ARR = 1MHz / 440Hz - 1 = 2272

void verify_frequency(void)
{
  uint32_t psc = __HAL_TIM_GET_PRESCALER(&htim1);
  uint32_t arr = __HAL_TIM_GET_AUTORELOAD(&htim1);

  uint32_t timer_freq = 168000000 / (psc + 1);
  uint32_t output_freq = timer_freq / (arr + 1);

  printf("PSC: %lu, ARR: %lu\r\n", psc, arr);
  printf("Output: %lu Hz\r\n", output_freq);
}

문제 3: 음 사이에 딸각 소리

증상

음이 바뀔 때 클릭 소리 발생

해결

// 원인: PWM 값이 급격히 변함

// 해결: 페이드 효과
void buzzer_fade_to_frequency(uint16_t new_freq, uint16_t fade_ms)
{
  uint32_t old_arr = __HAL_TIM_GET_AUTORELOAD(&htim1);
  uint32_t new_arr = 1000000 / new_freq - 1;

  int32_t step = (int32_t)(new_arr - old_arr) / 10;

  for (int i = 0; i < 10; i++)
  {
    old_arr += step;
    __HAL_TIM_SET_AUTORELOAD(&htim1, old_arr);
    __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, old_arr / 2);
    HAL_Delay(fade_ms / 10);
  }
}

// 또는 음 사이 짧은 무음 삽입
buzzer_off();
HAL_Delay(10);
buzzer_set_frequency(next_freq);

문제 4: 타이밍이 맞지 않음

증상

BPM 120인데 실제로는 더 빠르거나 느림

해결

// 원인: HAL_Delay() 오차 누적

// 해결: 절대 시간 기준 사용
void play_with_accurate_timing(void)
{
  uint32_t start_time = HAL_GetTick();
  uint16_t quarter_ms = 60000 / player.song->bpm;

  for (uint16_t i = 0; i < player.song->note_count; i++)
  {
    const AdvancedNote_t* note = &player.song->notes[i];

    // 이 음이 시작해야 할 절대 시간
    uint32_t target_time = start_time + (i * quarter_ms * note->beats);

    // 현재 시간
    uint32_t now = HAL_GetTick();

    // 대기
    if (target_time > now)
    {
      HAL_Delay(target_time - now);
    }

    // 재생
    if (!note->is_rest)
    {
      uint16_t freq = get_note_frequency(note->note, note->octave);
      buzzer_set_frequency(freq);
    }
  }
}

12. 학습 정리

오늘 배운 내용

부저 제어 기본

수동 부저는 PWM으로 주파수 제어
주파수 = 음 높이, 듀티 사이클 = 음량
음계와 주파수의 관계 이해

멜로디 재생

음표 구조체 설계
BPM 기반 타이밍 계산
블로킹/비블로킹 재생

고급 기능

음량 조절 (PWM 듀티)
템포 조절 (BPM 배속)
반복 재생
음색 효과 (비브라토, 트레몰로)

시스템 구현

멀티송 플레이어
버튼 컨트롤
LCD 디스플레이

핵심 개념

1. 주파수 설정

ARR = Timer_Freq / Output_Freq - 1
CCR = ARR / 2  // 50% 듀티

2. 음 길이 계산

duration_ms = (60000 / BPM) * beats

3. 비블로킹 재생

// HAL_GetTick() 기반 시간 관리
if (elapsed >= duration) play_next_note();

음계 주파수 요약표

음계	4옥타브	5옥타브	6옥타브
C (도)	262 Hz	523 Hz	1047 Hz
D (레)	294 Hz	587 Hz	1175 Hz
E (미)	330 Hz	659 Hz	1319 Hz
F (파)	349 Hz	698 Hz	1397 Hz
G (솔)	392 Hz	784 Hz	1568 Hz
A (라)	440 Hz	880 Hz	1760 Hz
B (시)	494 Hz	988 Hz	1976 Hz

홍태준

당신의 코딩 메이트

이전 포스트

STM32 #9

다음 포스트

STM32 #10

STM32

Week 2 Day 5: 프로젝트: PWM 기반 부저 멜로디 재생

학습 목표

1. 부저와 소리의 이해

1.1 부저의 종류와 동작 원리

1.2 음계와 주파수

1.3 음 길이와 템포

2. PWM 부저 제어 기본

2.1 CubeMX 설정

2.2 기본 부저 제어 함수

2.3 기본 테스트

3. 음계 데이터베이스 구축

3.1 음계 정의

3.2 음표 길이 정의

4. 멜로디 데이터 구조

4.1 단순 구조

4.2 고급 구조

4.3 곡 정보 구조

5. 멜로디 재생 엔진

5.1 기본 재생 함수

5.2 고급 재생 함수

5.3 비블로킹 재생

6. 고급 기능 구현

6.1 음량 조절

6.2 템포 조절

6.3 반복 재생

6.4 음색 효과

7. 사용자 인터페이스

7.1 버튼 제어

7.2 LCD 디스플레이

8. 실전 프로젝트: 멀티송 플레이어

8.1 전체 시스템 구조

8.2 곡 라이브러리

8.3 메인 애플리케이션

9. 최적화 및 디버깅

9.1 메모리 최적화

9.2 타이밍 정확도

9.3 디버그 출력

10. 실습 과제

과제 1: 멜로디 작곡기

과제 2: RTTTL 파서

과제 3: 음악 시각화

11. 트러블슈팅

문제 1: 소리가 나지 않음

문제 2: 음이 정확하지 않음

문제 3: 음 사이에 딸각 소리

문제 4: 타이밍이 맞지 않음

12. 학습 정리

오늘 배운 내용

핵심 개념

음계 주파수 요약표

STM32 #9

STM32 #11

0개의 댓글
