- 네트워크 IP는 원래 수동으로 컴퓨터에서 설정해야 했다. 하지만, 네트워크 규모가 커질수록 매우 번거롭고 설정 오류가 발생할 가능성이 커져서 자동으로 할달하는 프로토콜이 필요하게 되었다.DHCP는 아이피를 동적으로 생성해서 중복없이 손쉽게 관리할 수 있도록 만들어준다.
1. Dynamic Host Configuration Protocol (DHCP)
-
DHCP는 같은 네트워크에 연결된 장치에 IP등을 할당해주는 프로토콜이다.
-
아래의 그림에서 자동으로 IP주소 받기 선택 시 DHCP로부터 IP를 할당받는다.
-
사용하는 포트 Port 번호 :
67/UDP (Server) : 서버가 클라이언트에게 응답할 때 서버의 소스 포트 67에서 대상 포트 68로 보낸다.
68/UDP (Client) : 클라이언트가 서버에게 요청할 때 클라이언트의 소스포트 68에서 서버의 대상 포트 67로 보낸다. -
IP 반납 (임대 해제)
DHCP는 자동으로 IP를 할당하기 때문에 할당받은 IP를 제거해야 할 때가 있다. Release를 통해서 IP를 제거할 수 있다.ipconfig /release
-
IP 임대 요청
지금 사용하던 IP주소를 갱신하거나 새로운 IP 주소를 요청하고 싶을 때 DHCP Request를 보내서 갱신할 수 있다.ipconfig /renew
-
동작 방식 : DORA
-
Discover : 이 네트워크에 DHCP가 있는지?
-
Offer : IP 주소를 사용하도록 제안한다.
-
Request : 제안된 IP주소를 사용하고, 정식으로 승인하도록 한다.
-
Ack : 요청하신 Ip주소를 정식으로 임대하고, 설정 정보를 사용하세요.
2. Window server 2022에서 DHCP 설정

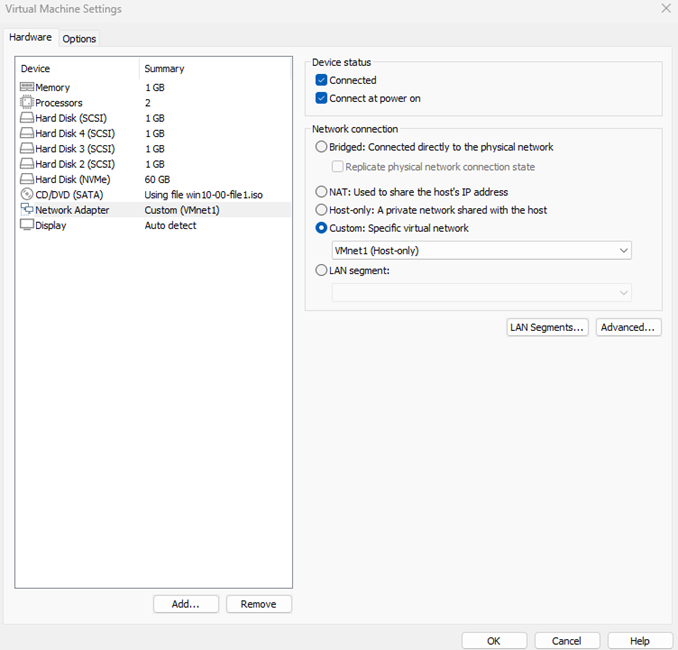

(2-1) VMWare setting VMWare1(WIN10), VMWare 2(WIN2022) 를 vmnet1로 맞춘 상태에서 서버를 연결한다.
- 여기서 VMnet을 한 곳으로 동일하게 맞춰야 뒤에서 할 외부와의 통신이 된다.

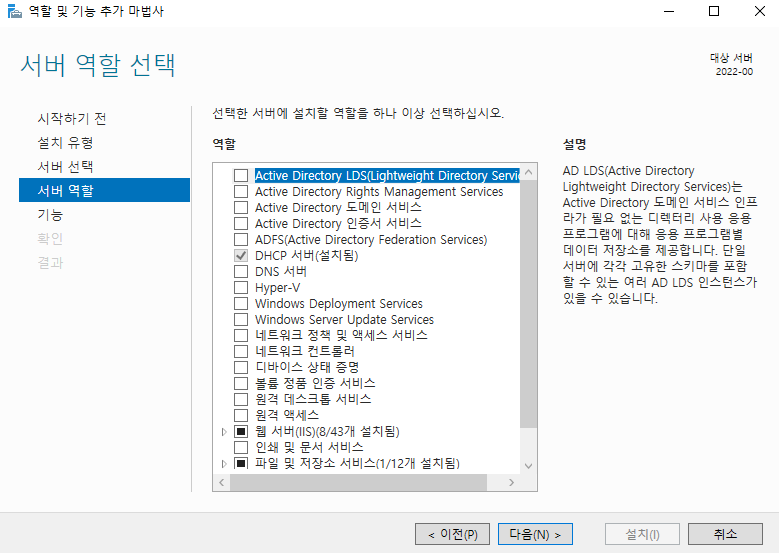

(2-2) WIN2022 서버 관리자 > 서버 역할 > DHCP 서버 기능을 체크
(2-3) 서버 관리자 > 관리 > 역할 및 기능 추가
여기서부터는 DHCP 서버에서 사용할 포트 범위를 지정하는 단계인다.
- 이름 및 설명을 작성한다.(사진 없음)

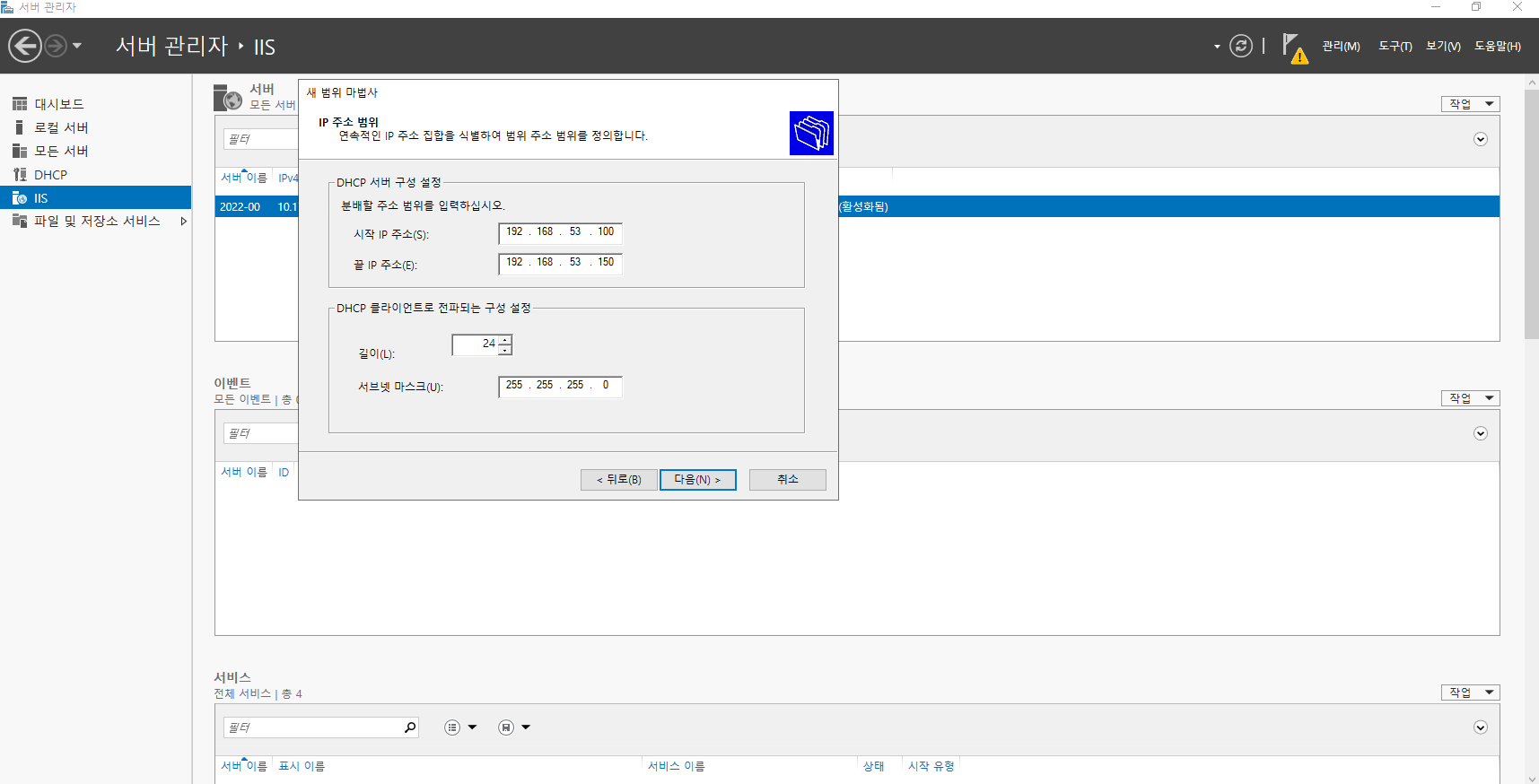

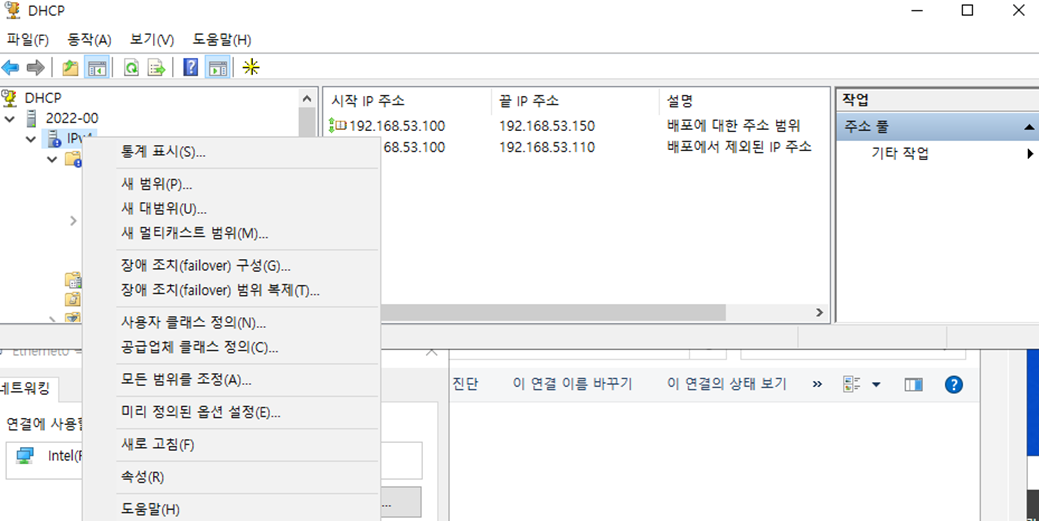

- IPv4에 새 범위를 추가한다.(서브넷 마스크와 함께 정의한다.)
(2-4) DHCP중 IP 제외 범위를 결정한다.
- 해당 범위 내에 다른 목적으로 예약된 주소 있는 경우에는 예외처리를 해줘야한다.

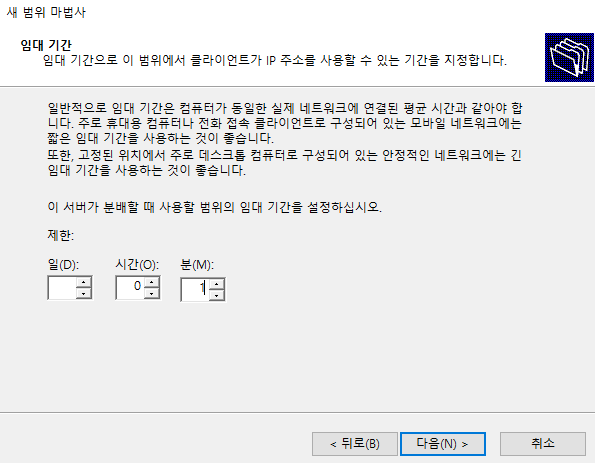

(2-5) 임대 기간
- IP를 할당받고 사용할 수 있는 기간을 설정한다.

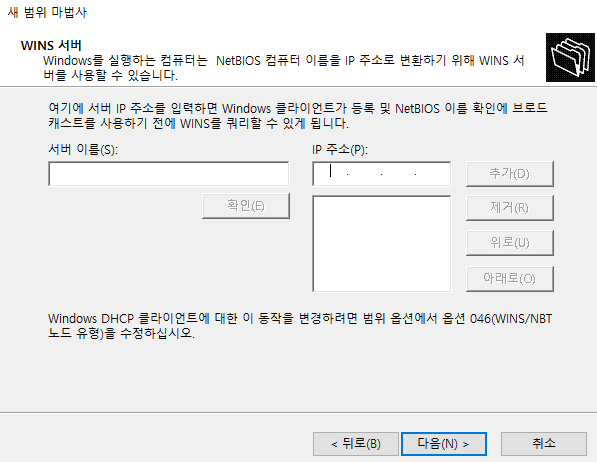

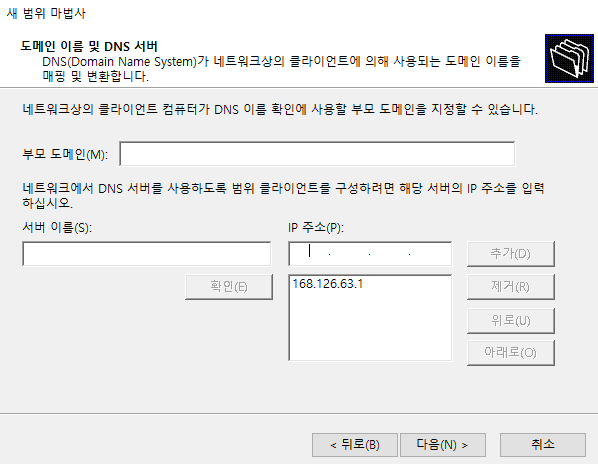

(2-6) DNS와 WINS 서버 등 세부사항을 설정할 수 있다.
- 현재 단계에서는 설정하지 않았다.
(2-7) 범위 설정이 완료 되었다.
- 이 곳에 설정된 범위 내에서 자동으로 DHCP가 할당 될 것이다.
3. Window server 2022에서 DHCP 설정

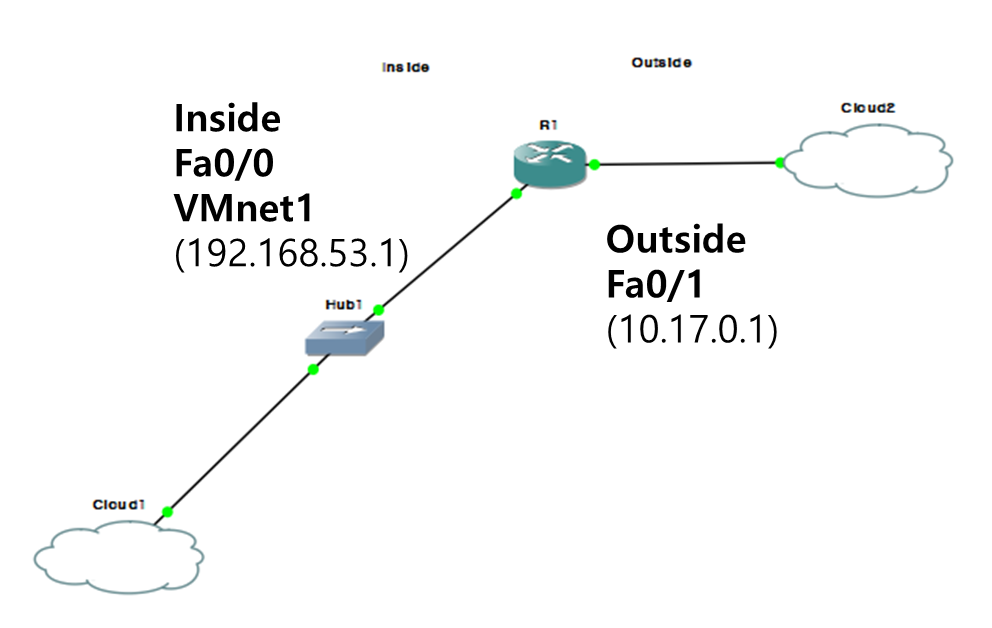

- 2번 단계가 모두 완료 되었으면, GNS3에서 네트워크를 만들고 외부와 연결을 해본다.
- NAT로 설정 해줄것이기 때문에 Inside, Outside를 나눠놓았다.
-

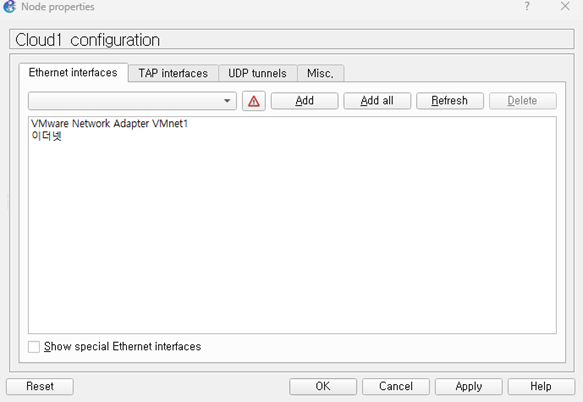

VMWare1(Win 10 Client)와 연결되어 있는 클라우드1을 설정할 때는 VMWare Adapter 활성화를 해놓아야 한다.
-

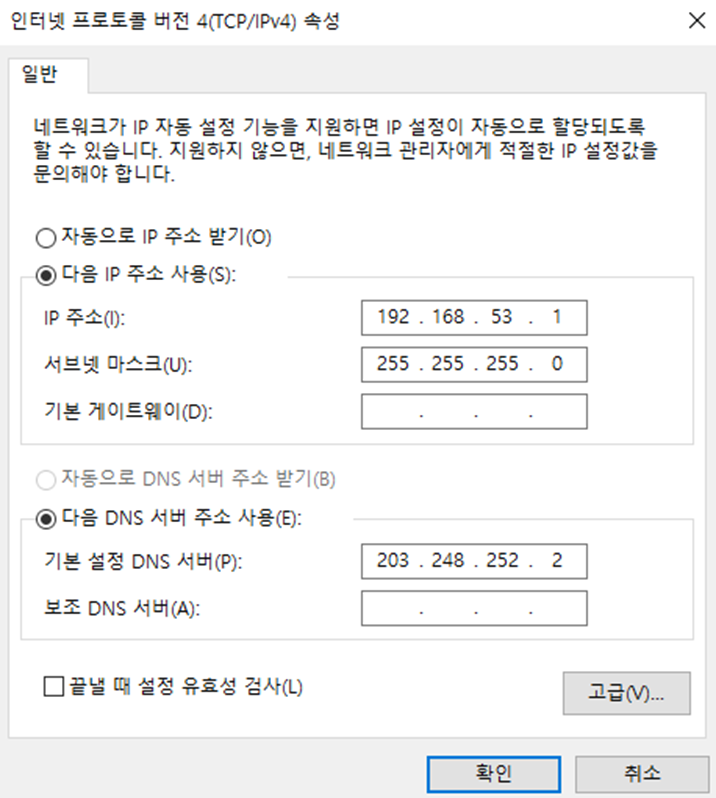

VMWare 2(WIN2022) 서버 컴퓨터에서 IP를 설정한다. 고정된 하나의 IP로 설정했다.
-
서버 컴퓨터는 VMWare1(WIN10 Client)하고만 연결되고 외부 인터넷과 곧바로 연결되지 않기 때문에 VMnet1만 잘 연결되어 있으면 되다.
-
DNS 서버는 LG유플러스(203.248.252.2)로 설정했다.(상황에 따라서 바꾸시면 됩니다.)
KT DNS(168.126.63.1)
-

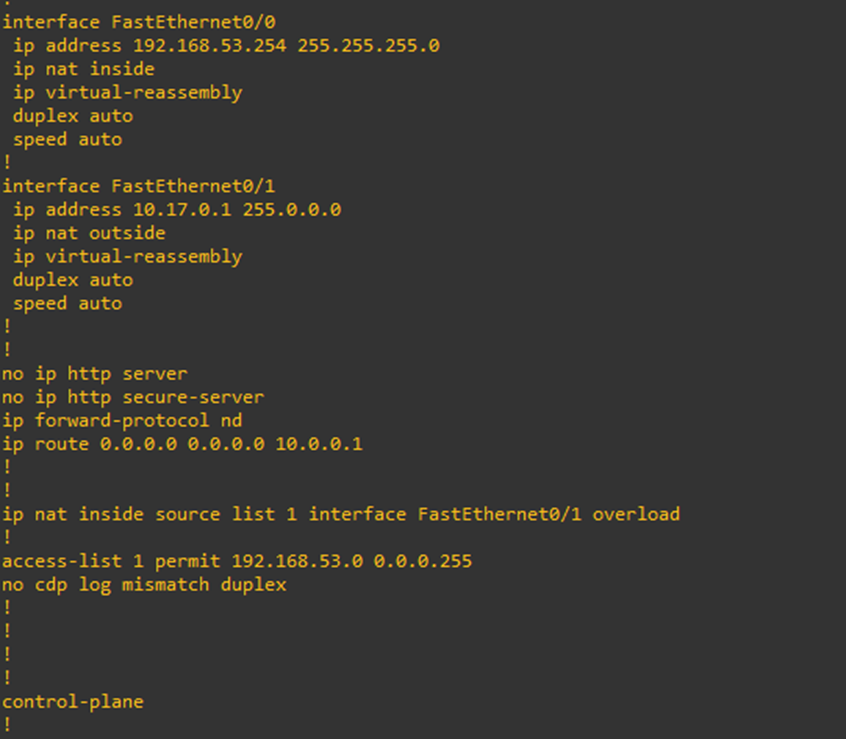

라우터의 전원을 켜서 IP address, Access-list, ip route를 설정한다.
-
라우터 기준으로 왼편이 ip nat inside, 오른편이 ip nat outside로 설정하다.
-
Access-list 1을 정의한다.
accesss-list 1 permer
-
정의한 Access-list를 interface f0/1에 overload한다.
-
f0/1은 NAT에서 Outside이다.
ip nat source list 1 interface FastEthernet0/1 overload
-
f0/0은 VWWare client와 연결되어 있다.(게이트웨이-서브넷 마스크를 입력)
int f0/0
ip addr 192.168.53.254 255.255.255.0
ip nat inside
no sh -
f0/1은 외부와 연결되어 있다. (여기서, 10.17.0.1은 대역만 정확히 맞추면 외부와 연결된다.)
int f0/1
ip addr 10.17.0.1 255.0.0.0
ip nat outside
no sh -
Default routing으로 모든 router를 설정한다.
ip route 0.0.0.0 0.0.0.0 10.0.0.1

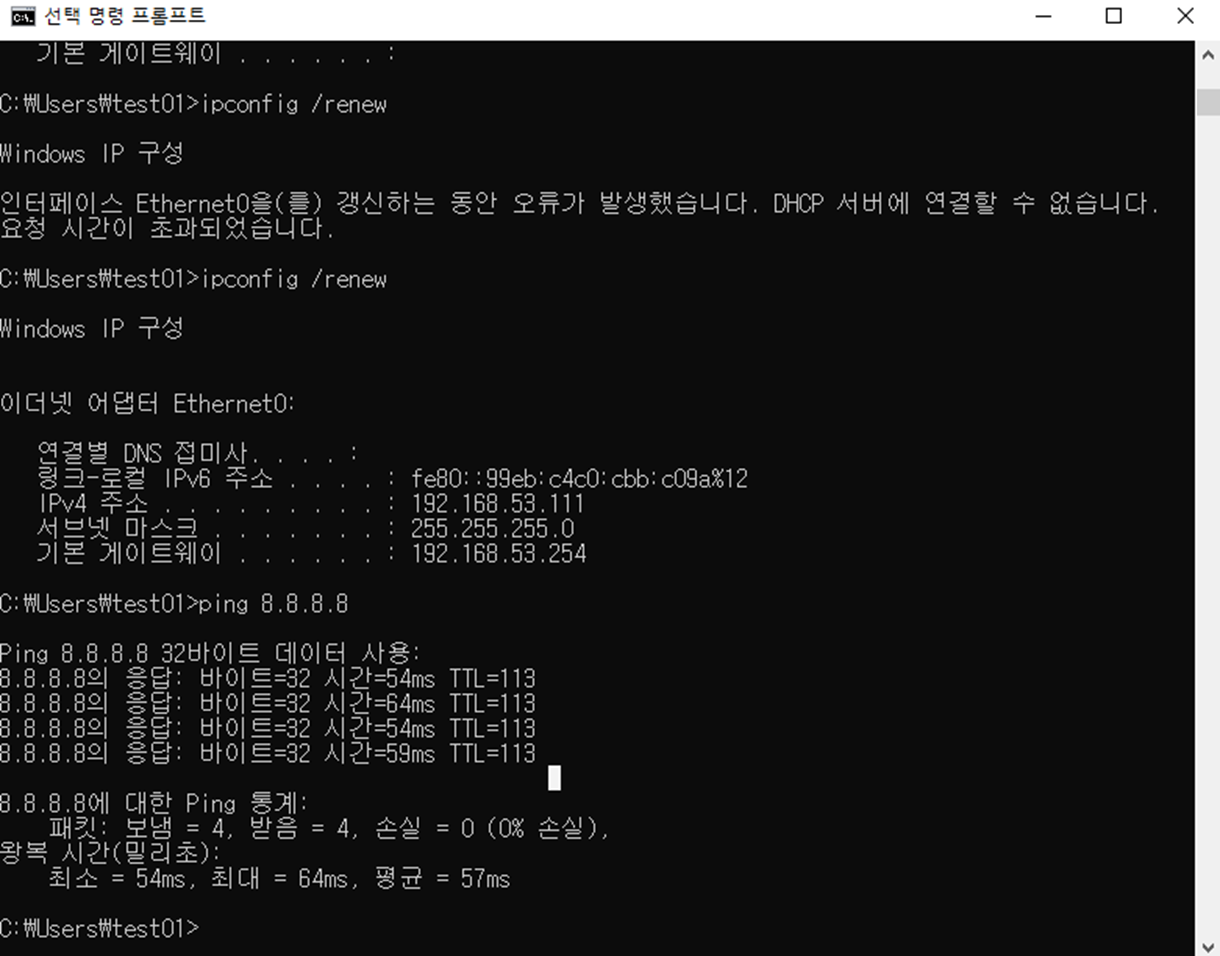

- Client PC에서 확인
- 8.8.8.8로 ping을 보내보니까 VMWare안에서 밖으로 연결이 됨.
정리하면, 원래 IP는 수동으로 할당하고, 일정한 범위를 두고 자동으로 할당한다.
(DHCP에서 route 설정 이야기는 별도의 이야기 이다.)
